PEUGEOT 5008 2023 Manuale duso (in Italian)

69
Ergonomia e confort

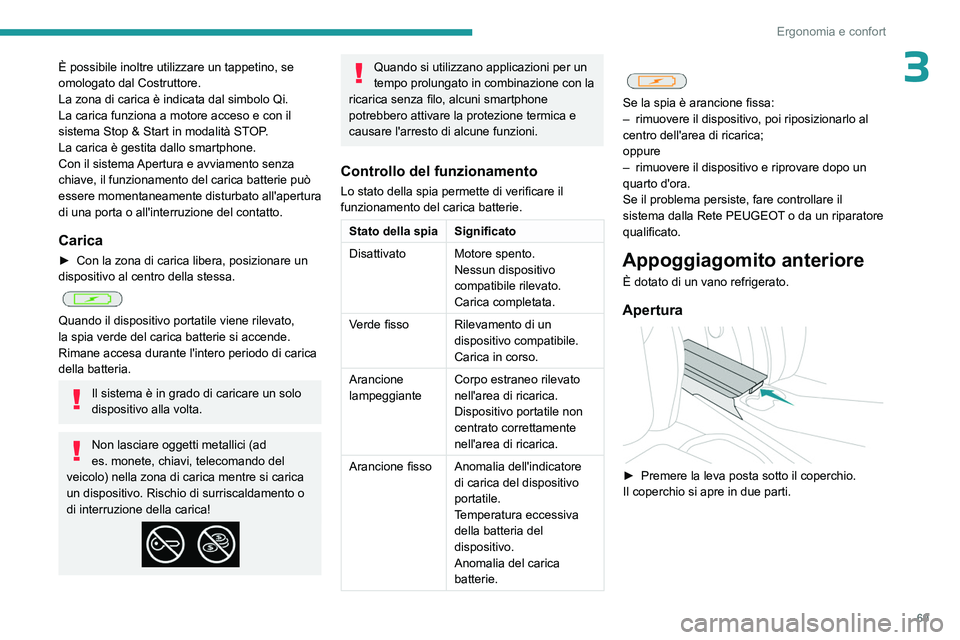

3È possibile inoltre utilizzare un tappetino, se
omologato dal Costruttore.
La zona di carica è indicata dal simbolo Qi.
La carica funziona a motore acceso e con il
sistema Stop & Start in modalità STOP.
La carica è gestita dallo smartphone.
Con il sistema Apertura e avviamento senza
chiave, il funzionamento del carica batterie può
essere momentaneamente disturbato all'apertura
di una porta o all'interruzione del contatto.
Carica
â–º Con la zona di carica libera, posizionare un
dispositivo al centro della stessa.


Quando il dispositivo portatile viene rilevato,
la spia verde del carica batterie si accende.
Rimane accesa durante l'intero periodo di carica
della batteria.
Il sistema è in grado di caricare un solo
dispositivo alla volta.
Non lasciare oggetti metallici (ad
es. monete, chiavi, telecomando del
veicolo) nella zona di carica mentre si carica
un dispositivo. Rischio di surriscaldamento o
di interruzione della carica!
Quando si utilizzano applicazioni per un
tempo prolungato in combinazione con la
ricarica senza filo, alcuni smartphone
potrebbero attivare la protezione termica e
causare l'arresto di alcune funzioni.
Controllo del funzionamento
Lo stato della spia permette di verificare il
funzionamento del carica batterie.
Stato della spia Significato
Disattivato Motore spento. Nessun dispositivo
compatibile rilevato.
Carica completata.
Verde fisso Rilevamento di un
dispositivo compatibile.
Carica in corso.
Arancione
lampeggiante Corpo estraneo rilevato
nell'area di ricarica.
Dispositivo portatile non
centrato correttamente
nell'area di ricarica.
Arancione fisso Anomalia dell'indicatore
di carica del dispositivo
portatile.
Temperatura eccessiva
della batteria del
dispositivo.
Anomalia del carica
batterie.


Se la spia è arancione fissa:
–
rimuovere il dispositivo, poi riposizionarlo al
centro dell'area di ricarica;
oppure
–

rimuovere il dispositivo e riprovare dopo un
quarto d'ora.
Se il problema persiste, fare controllare il
sistema dalla Rete PEUGEOT

o da un riparatore
qualificato.
Appoggiagomito anteriore
È dotato di un vano refrigerato.
Apertura

â–º Premere la leva posta sotto il coperchio.
Il coperchio si apre in due parti.

70
Ergonomia e confort

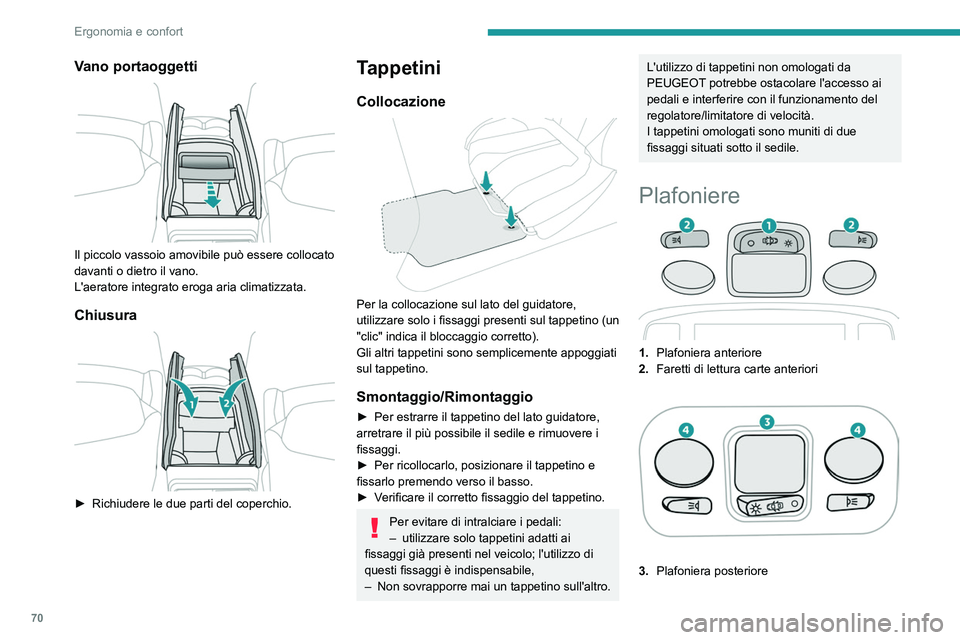

Vano portaoggetti

Il piccolo vassoio amovibile può essere collocato
davanti o dietro il vano.
L'aeratore integrato eroga aria climatizzata.
Chiusura

â–º Richiudere le due parti del coperchio.
Tappetini
Collocazione

Per la collocazione sul lato del guidatore,
utilizzare solo i fissaggi presenti sul tappetino (un
"clic" indica il bloccaggio corretto).
Gli altri tappetini sono semplicemente appoggiati
sul tappetino.
Smontaggio/Rimontaggio
â–º Per estrarre il tappetino del lato guidatore,
arretrare il più possibile il sedile e rimuovere i
fissaggi.
â–º

Per ricollocarlo, posizionare il tappetino e
fissarlo premendo verso il basso.
â–º


V
erificare il corretto fissaggio del tappetino.
Per evitare di intralciare i pedali:
– utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo; l'utilizzo di
questi fissaggi è indispensabile,
–

Non sovrapporre mai un tappetino sull'altro.
L'utilizzo di tappetini non omologati da
PEUGEOT potrebbe ostacolare l'accesso ai
pedali e interferire con il funzionamento del
regolatore/limitatore di velocità.
I tappetini omologati sono muniti di due
fissaggi situati sotto il sedile.
Plafoniere
1. Plafoniera anteriore
2. Faretti di lettura carte anteriori
3.Plafoniera posteriore

71
Ergonomia e confort

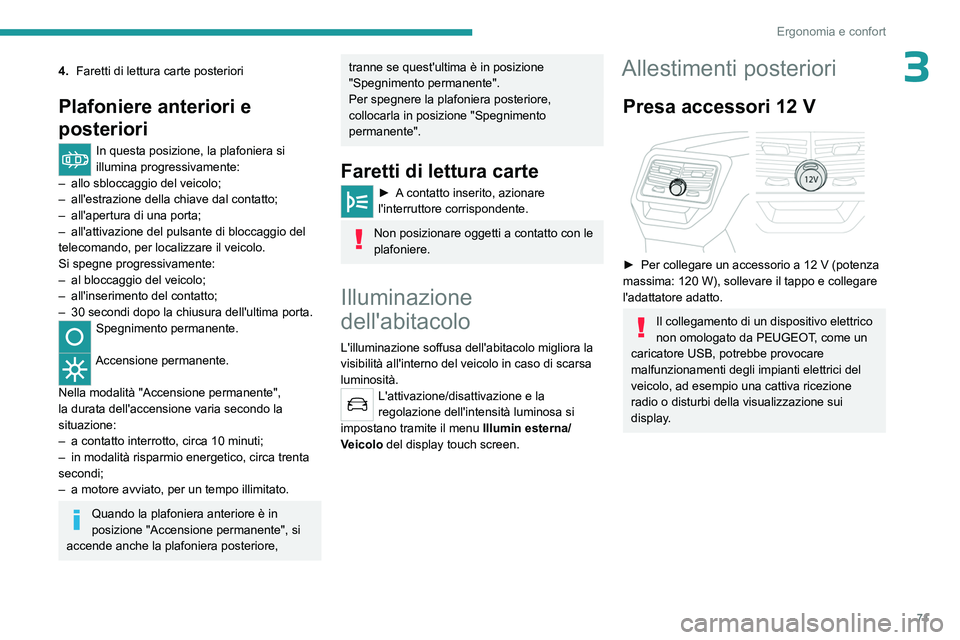

34.Faretti di lettura carte posteriori
Plafoniere anteriori e
posteriori
In questa posizione, la plafoniera si
illumina progressivamente:
–

allo sbloccaggio del veicolo;
–


all'estrazione della chiave dal contatto;
–


all'apertura di una porta;
–


all'attivazione del pulsante di bloccaggio del
telecomando, per localizzare il veicolo.
Si spegne progressivamente:
–


al bloccaggio del veicolo;
–


all'inserimento del contatto;
–


30 secondi dopo la chiusura dell'ultima porta.
Spegnimento permanente.
Accensione permanente.
Nella modalità "Accensione permanente",
la durata dell'accensione varia secondo la
situazione:
–

a contatto interrotto, circa 10 minuti;
–


in modalità risparmio energetico, circa trenta
secondi;
–


a motore avviato, per un tempo illimitato.
Quando la plafoniera anteriore è in
posizione "Accensione permanente", si
accende anche la plafoniera posteriore,
tranne se quest'ultima è in posizione
"Spegnimento permanente".
Per spegnere la plafoniera posteriore,
collocarla in posizione "Spegnimento
permanente".
Faretti di lettura carte
â–º A contatto inserito, azionare
l'interruttore corrispondente.
Non posizionare oggetti a contatto con le
plafoniere.
Illuminazione
dell'abitacolo
L'illuminazione soffusa dell'abitacolo migliora la
visibilità all'interno del veicolo in caso di scarsa
luminosità.
L'attivazione/disattivazione e la
regolazione dell'intensità luminosa si
impostano tramite il menu Illumin esterna/
Veicolo del display touch screen.
Allestimenti posteriori
Presa accessori 12 V

â–º Per collegare un accessorio a 12 V (potenza
massima: 120 W), sollevare il tappo e collegare
l'adattatore adatto.
Il collegamento di un dispositivo elettrico
non omologato da PEUGEOT, come un
caricatore USB, potrebbe provocare
malfunzionamenti degli impianti elettrici del
veicolo, ad esempio una cattiva ricezione
radio o disturbi della visualizzazione sui
display.

72
Ergonomia e confort

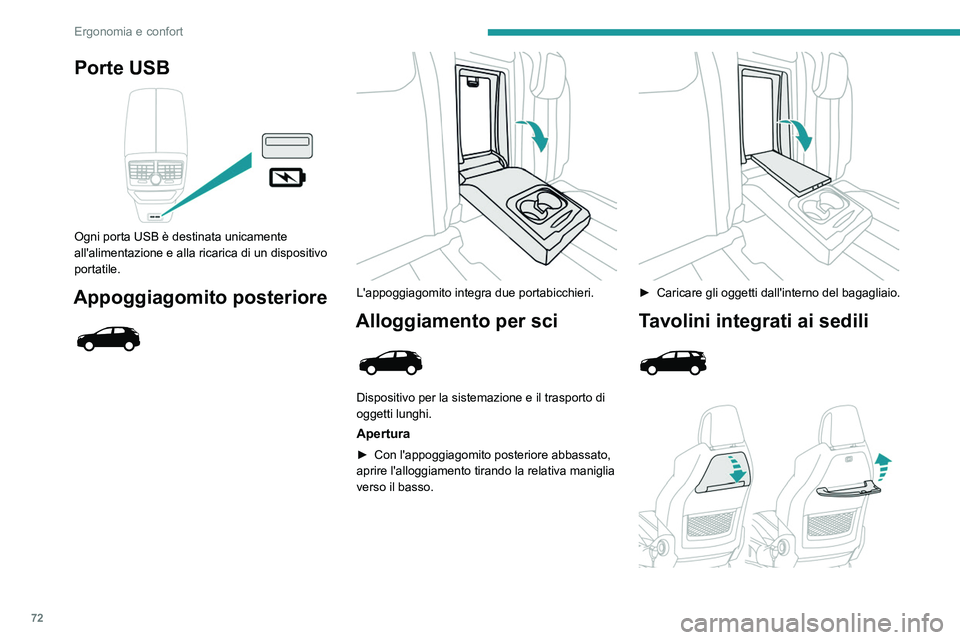

Porte USB

Ogni porta USB è destinata unicamente
all'alimentazione e alla ricarica di un dispositivo
portatile.
Appoggiagomito posteriore



L'appoggiagomito integra due portabicchieri.
Alloggiamento per sci

Dispositivo per la sistemazione e il trasporto di
oggetti lunghi.
Apertura
â–º Con l'appoggiagomito posteriore abbassato,
aprire l'alloggiamento tirando la relativa maniglia
verso il basso.


â–º Caricare gli oggetti dall'interno del bagagliaio.
Tavolini integrati ai sedili

73
Ergonomia e confort

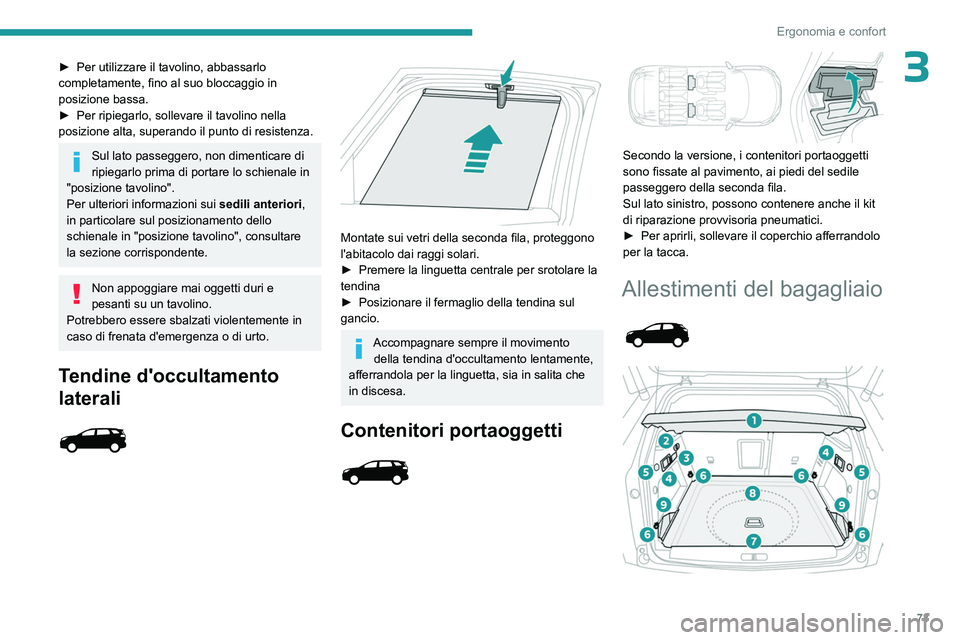

3â–º Per utilizzare il tavolino, abbassarlo
completamente, fino al suo bloccaggio in
posizione bassa.
â–º

Per ripiegarlo, sollevare il tavolino nella
posizione alta, superando il punto di resistenza.
Sul lato passeggero, non dimenticare di
ripiegarlo prima di portare lo schienale in
"posizione tavolino".
Per ulteriori informazioni sui sedili anteriori,
in particolare sul posizionamento dello
schienale in "posizione tavolino", consultare
la sezione corrispondente.
Non appoggiare mai oggetti duri e
pesanti su un tavolino.
Potrebbero essere sbalzati violentemente in
caso di frenata d'emergenza o di urto.
Tendine d'occultamento
laterali




Montate sui vetri della seconda fila, proteggono
l'abitacolo dai raggi solari.
â–º
Premere la linguetta centrale per srotolare la
tendina
â–º


Posizionare il fermaglio della tendina sul
gancio.
Accompagnare sempre il movimento della tendina d'occultamento lentamente,
afferrandola per la linguetta, sia in salita che
in discesa.
Contenitori portaoggetti



Secondo la versione, i contenitori portaoggetti
sono fissate al pavimento, ai piedi del sedile
passeggero della seconda fila.
Sul lato sinistro, possono contenere anche il kit
di riparazione provvisoria pneumatici.
â–º
Per aprirli, sollevare il coperchio afferrandolo
per la tacca.

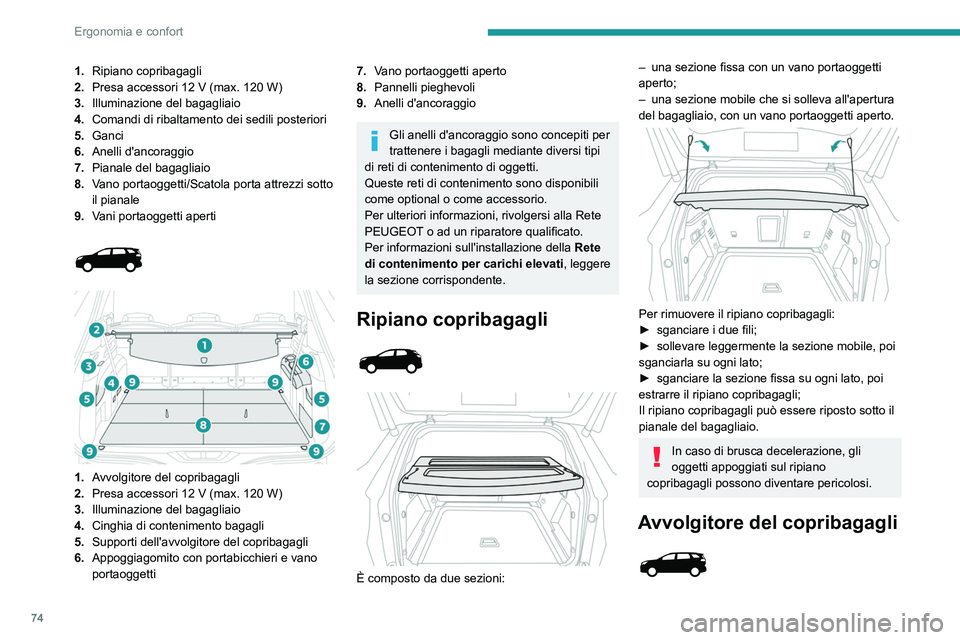

Allestimenti del bagagliaio

74
Ergonomia e confort
1.Ripiano copribagagli
2. Presa accessori 12
V (max. 120 W)
3. Illuminazione del bagagliaio
4. Comandi di ribaltamento dei sedili posteriori
5. Ganci
6. Anelli d'ancoraggio
7. Pianale del bagagliaio
8. Vano portaoggetti/Scatola porta attrezzi sotto
il pianale
9. Vani portaoggetti aperti




1. Avvolgitore del copribagagli
2. Presa accessori 12
V (max. 120 W)
3. Illuminazione del bagagliaio
4. Cinghia di contenimento bagagli
5. Supporti dell'avvolgitore del copribagagli
6. Appoggiagomito con portabicchieri e vano
portaoggetti
7.Vano portaoggetti aperto
8. Pannelli pieghevoli
9. Anelli d'ancoraggio
Gli anelli d'ancoraggio sono concepiti per
trattenere i bagagli mediante diversi tipi
di reti di contenimento di oggetti.
Queste reti di contenimento sono disponibili
come optional o come accessorio.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Per informazioni sull'installazione della

Rete
di contenimento per carichi elevati , leggere
la sezione corrispondente.
Ripiano copribagagli



È composto da due sezioni:
– una sezione fissa con un vano portaoggetti
aperto;
–

una sezione mobile
che si solleva all'apertura
del bagagliaio, con un vano portaoggetti aperto.


Per rimuovere il ripiano copribagagli:
â–º sganciare i due fili;
â–º

sollevare leggermente la sezione mobile, poi
sganciarla su ogni lato;
â–º


sganciare la sezione fissa su ogni lato, poi
estrarre il ripiano copribagagli;
Il ripiano copribagagli può essere riposto sotto il
pianale del bagagliaio.
In caso di brusca decelerazione, gli
oggetti appoggiati sul ripiano
copribagagli possono diventare pericolosi.

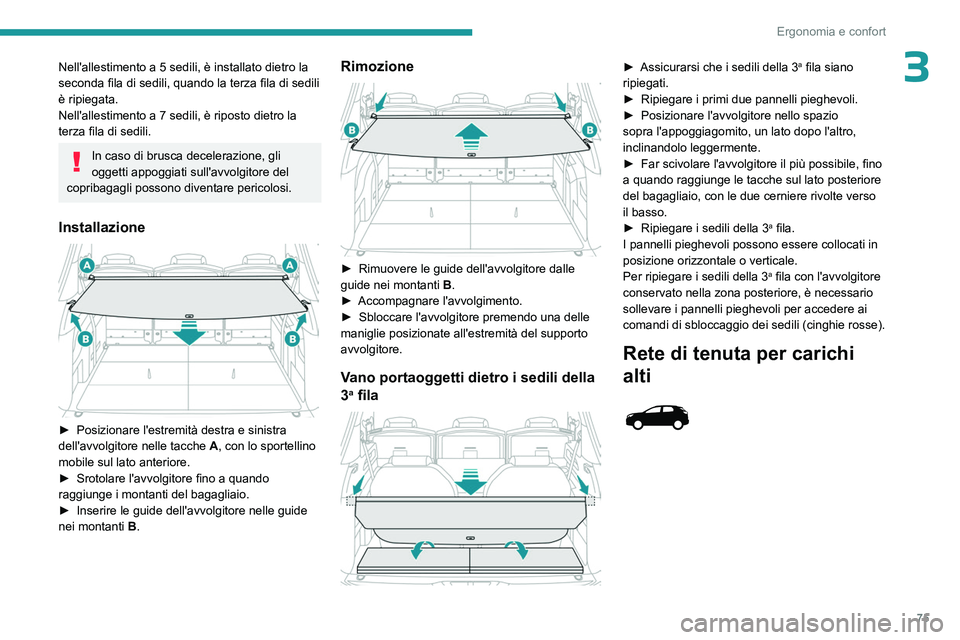

Avvolgitore del copribagagli

75
Ergonomia e confort
3Nell'allestimento a 5 sedili, è installato dietro la
seconda fila di sedili, quando la terza fila di sedili
è ripiegata.
Nell'allestimento a 7 sedili, è riposto dietro la
terza fila di sedili.
In caso di brusca decelerazione, gli
oggetti appoggiati sull'avvolgitore del
copribagagli possono diventare pericolosi.
Installazione

► Posizionare l'estremità destra e sinistra
dell'avvolgitore nelle tacche A , con lo sportellino
mobile sul lato anteriore.
â–º

Srotolare l'avvolgitore fino a quando
raggiunge i montanti del bagagliaio.
â–º


Inserire le guide dell'avvolgitore nelle guide
nei montanti B

.
Rimozione

â–º Rimuovere le guide dell'avvolgitore dalle
guide nei montanti B
.
â–º

Accompagnare l'avvolgimento.
â–º


Sbloccare l'avvolgitore premendo una delle
maniglie posizionate all'estremità del supporto
avvolgitore.
Vano portaoggetti dietro i sedili della
3a fila

â–º Assicurarsi che i sedili della 3a fila siano
ripiegati.
â–º

Ripiegare i primi due pannelli pieghevoli.
â–º


Posizionare l'avvolgitore nello spazio
sopra l'appoggiagomito, un lato dopo l'altro,
inclinandolo leggermente.
â–º


Far scivolare l'avvolgitore il più possibile, fino
a quando raggiunge le tacche sul lato posteriore
del bagagliaio, con le due cerniere rivolte verso
il basso.
â–º


Ripiegare i sedili della 3a fila.
I pannelli pieghevoli possono essere collocati in
posizione orizzontale o verticale.
Per ripiegare i sedili della 3
a fila con l'avvolgitore
conservato nella zona posteriore, è necessario
sollevare i pannelli pieghevoli per accedere ai
comandi di sbloccaggio dei sedili (cinghie rosse).

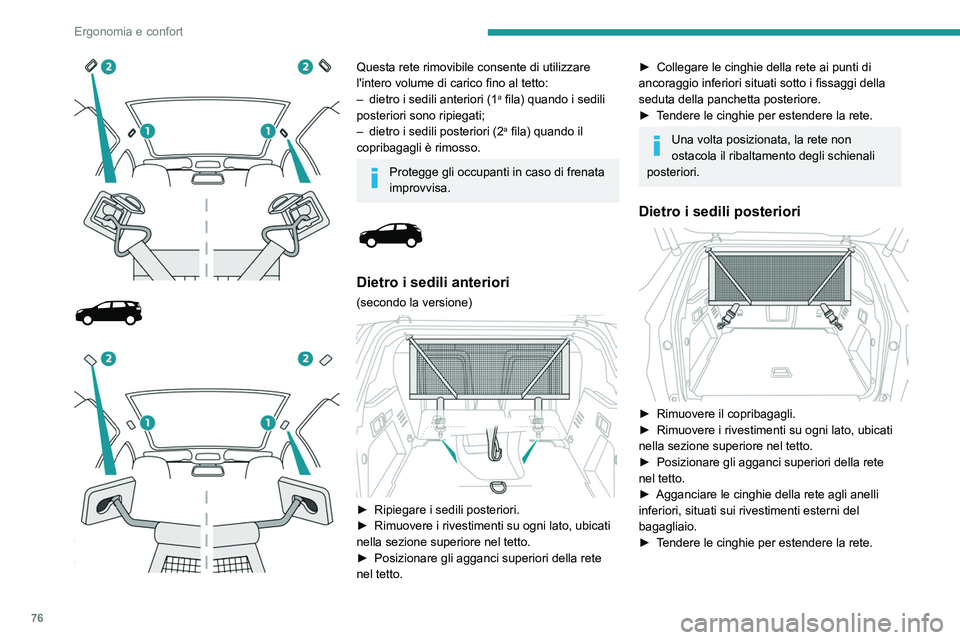

Rete di tenuta per carichi
alti

76
Ergonomia e confort





Questa rete rimovibile consente di utilizzare
l'intero volume di carico fino al tetto:
–
dietro i sedili anteriori (1a fila) quando i sedili
posteriori sono ripiegati;
–

dietro i sedili posteriori (2a fila) quando il
copribagagli è rimosso.
Protegge gli occupanti in caso di frenata
improvvisa.


Dietro i sedili anteriori
(secondo la versione)

â–º Ripiegare i sedili posteriori.
â–º Rimuovere i rivestimenti su ogni lato, ubicati
nella sezione superiore nel tetto.
â–º

Posizionare gli agganci superiori della rete
nel tetto.
â–º Collegare le cinghie della rete ai punti di
ancoraggio inferiori situati sotto i fissaggi della
seduta della panchetta posteriore.
â–º

T
endere le cinghie per estendere la rete.
Una volta posizionata, la rete non
ostacola il ribaltamento degli schienali
posteriori.
Dietro i sedili posteriori

â–º Rimuovere il copribagagli.
â–º Rimuovere i rivestimenti su ogni lato, ubicati
nella sezione superiore nel tetto.
â–º

Posizionare gli agganci superiori della rete
nel tetto.
â–º


Agganciare le cinghie della rete agli anelli
inferiori, situati sui rivestimenti esterni del
bagagliaio.
â–º


T
endere le cinghie per estendere la rete.

77
Ergonomia e confort
3

Dietro i sedili anteriori

â–º Ripiegare i sedili posteriori.
► Inserire, una dopo l'altra, le estremità della
barra, nei punti di fissaggio del tetto.
â–º

Rimuovere i tappi dai fissaggi
Top Tether.
â–º

Collegare le cinghie della rete ai punti di
ancoraggio inferiori situati nell'alloggiamento dei
fissaggi

Top Tether.
â–º

T
endere le cinghie per estendere la rete.
Dietro i sedili posteriori

â–º Rimuovere l'avvolgitore del copribagagli.
► Inserire, una dopo l'altra, le estremità della
barra, nei punti di fissaggio del tetto.
â–º

Agganciare le cinghie della rete agli anelli
inferiori, situati sui rivestimenti esterni del
bagagliaio.
â–º


T
endere le cinghie per estendere la rete.
Pianale bagagliaio a 2
posizioni


Questo pianale a due posizioni permette di
ottimizzare il volume del bagagliaio grazie ai
fermi laterali posizionati sui lati:
–
Posizione alta ( 100

kg massimo): si ottiene
un pianale piatto fino ai sedili anteriori, quando i
sedili posteriori sono abbattuti.
– Posizione bassa ( 150 kg massimo): volume
massimo del bagagliaio.
Su alcune versioni, il pianale del
bagagliaio regolabile non può essere
collocato nella posizione bassa.
Per variare l'altezza:
â–º

Sollevare e tirare il pianale verso di sé
utilizzando la maniglia centrale, poi utilizzare i
fermi laterali per spostarlo.
â–º


Spingere e fare avanzare il pianale
completamente in avanti nella posizione
desiderata.


Per tenerlo in posizione inclinata:
â–º Dalla posizione alta, sollevare il pianale verso
il copribagagli.
â–º

Farlo passare oltre i fermi rientranti, poi
appoggiare il pianale sui fermi.

78
Ergonomia e confort

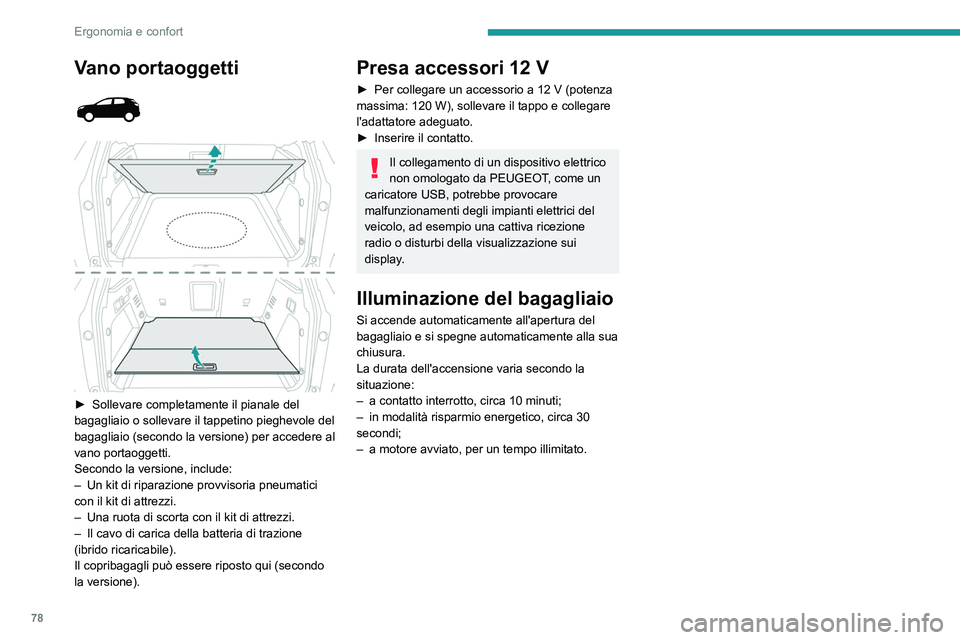

Vano portaoggetti



â–º Sollevare completamente il pianale del
bagagliaio o sollevare il tappetino pieghevole del
bagagliaio (secondo la versione) per accedere al
vano portaoggetti.
Secondo la versione, include:
–

Un kit di riparazione provvisoria pneumatici
con il kit di attrezzi.
–


Una ruota di scorta con il kit di attrezzi.
–


Il cavo di carica della batteria di trazione
(ibrido ricaricabile).
Il copribagagli può essere riposto qui (secondo
la versione).
Presa accessori 12 V
â–º Per collegare un accessorio a 12 V (potenza
massima: 120 W), sollevare il tappo e collegare
l'adattatore adeguato.
â–º

Inserire il contatto.
Il collegamento di un dispositivo elettrico
non omologato da PEUGEOT, come un
caricatore USB, potrebbe provocare
malfunzionamenti degli impianti elettrici del
veicolo, ad esempio una cattiva ricezione
radio o disturbi della visualizzazione sui
display.
Illuminazione del bagagliaio
Si accende automaticamente all'apertura del
bagagliaio e si spegne automaticamente alla sua
chiusura.
La durata dell'accensione varia secondo la
situazione:
–

a contatto interrotto, circa 10 minuti;
–


in modalità risparmio energetico, circa 30
secondi;
–


a motore avviato, per un tempo illimitato.
