9

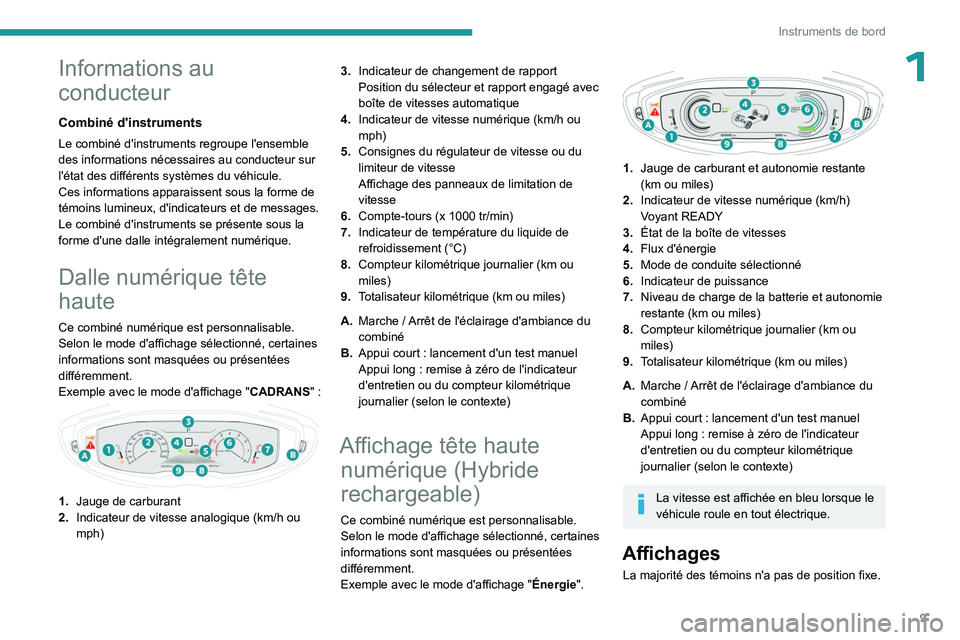

Instruments de bord
1Informations au
conducteur
Combiné d'instruments
Le combiné d'instruments regroupe l'ensemble
des informations nécessaires au conducteur sur
l'état des différents systèmes du véhicule.
Ces informations apparaissent sous la forme de
témoins lumineux, d'indicateurs et de messages.
Le combiné d'instruments se présente sous la
forme d'une dalle intégralement numérique.
Dalle numérique tête
haute
Ce combiné numérique est personnalisable.
Selon le mode d'affichage sélectionné, certaines
informations sont masquées ou présentées
différemment.
Exemple avec le mode d'affichage "CADRANS"
:


1.Jauge de carburant
2. Indicateur de vitesse analogique (km/h ou
mph) 3.
Indicateur de changement de rapport
Position du sélecteur et rapport engagé avec
boîte de vitesses automatique
4. Indicateur de vitesse numérique (km/h ou
mph)
5. Consignes du régulateur de vitesse ou du
limiteur de vitesse
Affichage des panneaux de limitation de
vitesse
6. Compte-tours (x 1000 tr/min)
7. Indicateur de température du liquide de
refroidissement (°C)
8. Compteur kilométrique journalier (km ou
miles)
9. Totalisateur kilométrique (km ou miles)
A. Marche / Arrêt de l'éclairage d'ambiance du
combiné
B. Appui court : lancement d'un test manuel
Appui long : remise à zéro de l'indicateur
d'entretien ou du compteur kilométrique
journalier (selon le contexte)
Affichage tête haute
numérique (Hybride
rechargeable)
Ce combiné numérique est personnalisable.
Selon le mode d'affichage sélectionné, certaines
informations sont masquées ou présentées
différemment.
Exemple avec le mode d'affichage " Énergie".


1.Jauge de carburant et autonomie restante
(km ou miles)
2. Indicateur de vitesse numérique (km/h)
Voyant READY
3. État de la boîte de vitesses
4. Flux d'énergie
5. Mode de conduite sélectionné
6. Indicateur de puissance
7. Niveau de charge de la batterie et autonomie
restante (km ou miles)
8. Compteur kilométrique journalier (km ou
miles)
9. Totalisateur kilométrique (km ou miles)
A. Marche
/ Arrêt de l'éclairage d'ambiance du
combiné
B. Appui court : lancement d'un test manuel
Appui long : remise à zéro de l'indicateur
d'entretien ou du compteur kilométrique
journalier (selon le contexte)
La vitesse est affichée en bleu lorsque le
véhicule roule en tout électrique.
Affichages
La majorité des témoins n'a pas de position fixe.

10
Instruments de bord

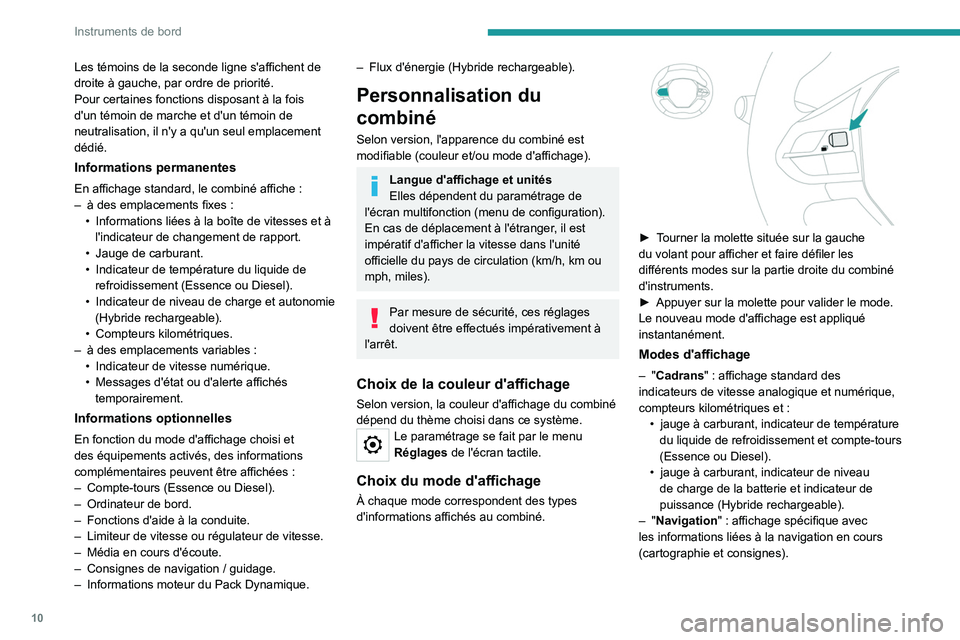

Les témoins de la seconde ligne s'affichent de
droite à gauche, par ordre de priorité.
Pour certaines fonctions disposant à la fois
d'un témoin de marche et d'un témoin de
neutralisation, il n'y a qu'un seul emplacement
dédié.
Informations permanentes
En affichage standard, le combiné affiche :
– à des emplacements fixes :
•

Informations liées à la boîte de vitesses et à
l'indicateur de changement de rapport.
•


Jauge de carburant.
•


Indicateur de température du liquide de
refroidissement (Essence ou Diesel).
•


Indicateur de niveau de charge et autonomie
(Hybride rechargeable).
•


Compteurs kilométriques.
–


à des emplacements variables
:
•

Indicateur de vitesse numérique.
•


Messages d'état ou d'alerte affichés
temporairement.
Informations optionnelles
En fonction du mode d'affichage choisi et
des équipements activés, des informations
complémentaires peuvent être affichées
:
–

Compte-tours (Essence ou Diesel).
–


Ordinateur de bord.
–


Fonctions d'aide à la conduite.
–


Limiteur de vitesse ou régulateur de vitesse.
–


Média en cours d'écoute.
–


Consignes de navigation
/ guidage.
–

Informations moteur du Pack Dynamique.
– Flux d'énergie (Hybride rechargeable).
Personnalisation du
combiné
Selon version, l'apparence du combiné est
modifiable (couleur et/ou mode d'affichage).
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'écran multifonction (menu de configuration).
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
Choix de la couleur d'affichage
Selon version, la couleur d'affichage du combiné
dépend du thème choisi dans ce système.
Le paramétrage se fait par le menu
Réglages de l'écran tactile.
Choix du mode d'affichage
À chaque mode correspondent des types
d'informations affichés au combiné.


► Tourner la molette située sur la gauche
du volant pour afficher et faire défiler les
différents modes sur la partie droite du combiné
d'instruments.
►

Appuyer sur la molette pour valider le mode.
Le nouveau mode d'affichage est appliqué
instantanément.
Modes d'affichage
– "Cadrans" : affichage standard des
indicateurs de vitesse analogique et numérique,
compteurs kilométriques et
:
•

jauge à carburant, indicateur de température
du liquide

de refroidissement et compte-tours
(Essence ou Diesel).
•

jauge à carburant, indicateur de niveau
de charge de la batterie et indicateur de
puissance (Hybride rechargeable).
–

"Navigation" : affichage spécifique avec
les informations liées à la navigation en cours
(cartographie et consignes).

11
Instruments de bord

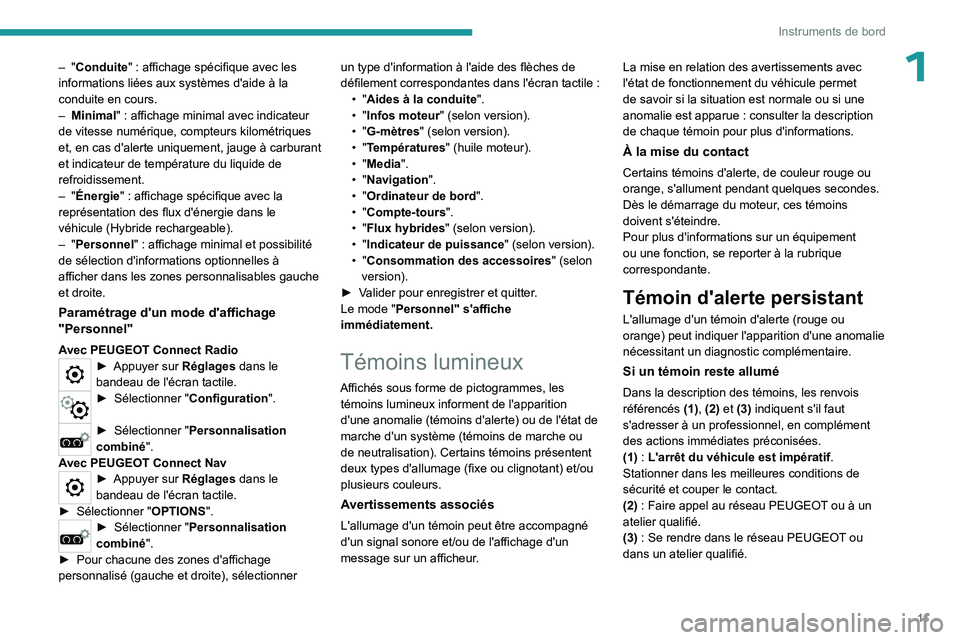

1– "Conduite" : affichage spécifique avec les
informations liées aux systèmes d'aide à la
conduite en cours.
–

Minimal
" : affichage minimal avec indicateur
de vitesse numérique, compteurs kilométriques
et, en cas d'alerte uniquement, jauge à carburant
et indicateur de température du liquide de
refroidissement.
–
"Énergie" : affichage spécifique avec la
représentation des flux d'énergie dans le
véhicule (Hybride rechargeable).
–
"Personnel" : affichage minimal et possibilité
de sélection d'informations optionnelles à
afficher dans les zones personnalisables gauche
et droite.
Paramétrage d'un mode d'affichage
"Personnel"
Avec PEUGEOT Connect Radio► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►

Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►

Pour chacune des zones d'affichage
personnalisé (gauche et droite), sélectionner un type d'information à l'aide des flèches de
défilement correspondantes dans l'écran tactile

:
• "Aides à la conduite
".
• "Infos moteur" (selon version).
• "G-mètres
" (selon version).
• "Températures
" (huile moteur).
• "Media".
• "Navigation".
• "Ordinateur de bord
".
• "Compte-tours".
• "Flux hybrides" (selon version).
• "Indicateur de puissance" (selon version).
• "Consommation des accessoires
" (selon
version).
►
V
alider pour enregistrer et quitter.
Le mode "Personnel" s'affiche
immédiatement.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur. La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.

12
Instruments de bord

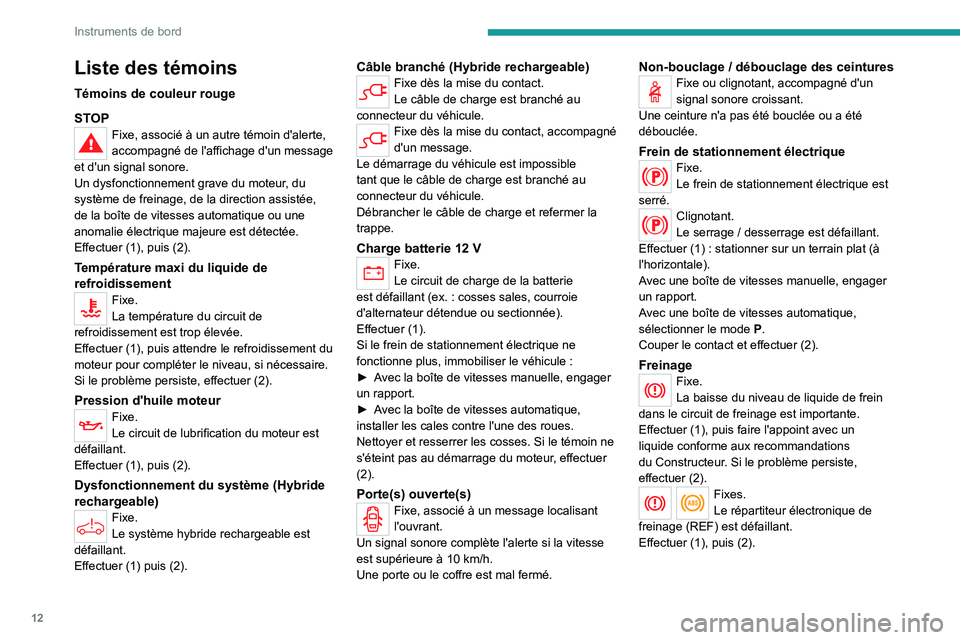

Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure est détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride
rechargeable)
Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride rechargeable)Fixe dès la mise du contact.
Le câble de charge est branché au
connecteur du véhicule.
Fixe dès la mise du contact, accompagné
d'un message.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1).
Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►

A

vec la boîte de vitesses manuelle, engager
un rapport.
►

A

vec la boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Un signal sonore complète l'alerte si la vitesse
est supérieure à 10
km/h.
Une porte ou le coffre est mal fermé.
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
.
Couper le contact et effectuer
(2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).

13

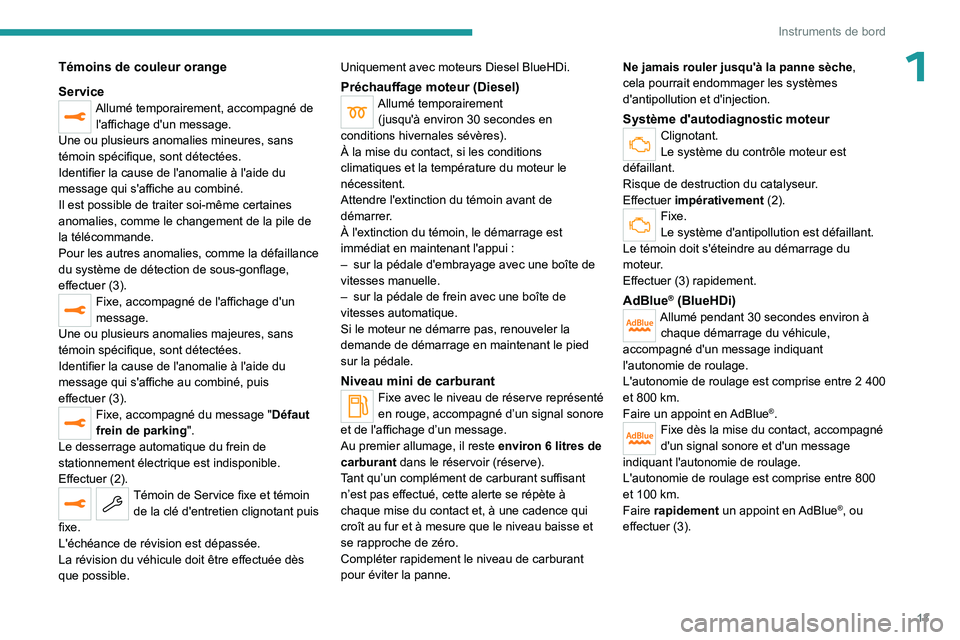

Instruments de bord
1Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Fixe, accompagné du message "Défaut
frein de parking ".
Le desserrage automatique du frein de
stationnement électrique est indisponible.
Effectuer (2).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible. Uniquement avec moteurs Diesel BlueHDi.
Préchauffage moteur (Diesel)Allumé temporairement
(jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.
Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge, accompagné d’un signal sonore
et de l'affichage d’un message.
Au premier allumage, il reste environ 6 litres de
carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne. Ne jamais rouler jusqu'à la panne sèche
,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800
km.
Faire un appoint en AdBlue
®.
Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).

14
Instruments de bord

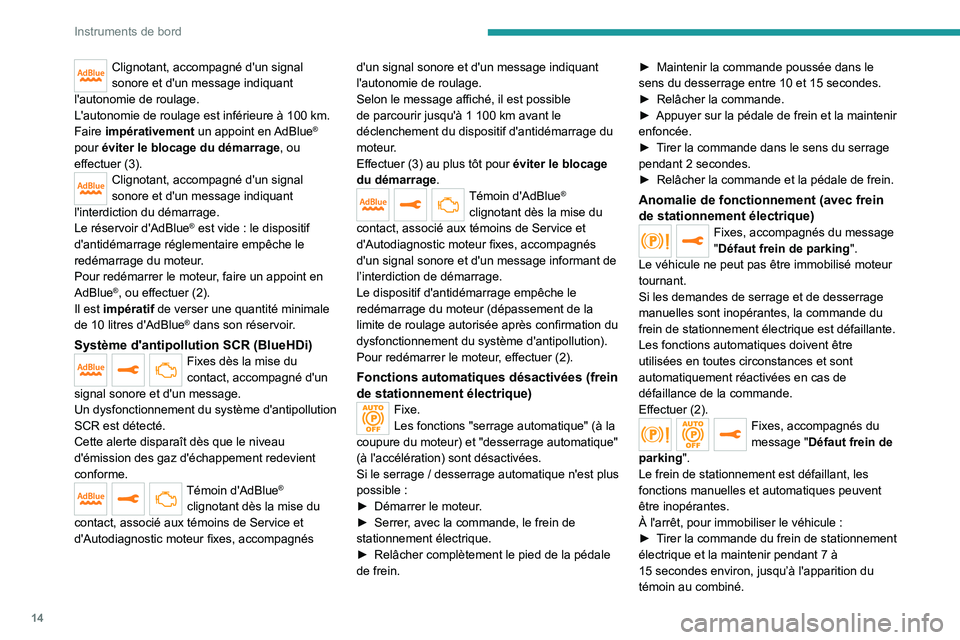

Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 10

litres d'AdBlue
® dans son réservoir.
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du
contact, accompagné d'un
signal sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR est détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés d'un signal sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1
100 km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message informant de
l’interdiction de démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer

(2).
Fonctions automatiques désactivées (frein
de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la commande, le frein de
stationnement électrique.
►

Relâcher complètement le pied de la pédale
de frein. ►


Maintenir la commande poussée dans le
sens du desserrage entre 10 et 15
secondes.
►
Relâcher la commande.
►

Appuyer sur la pédale de frein et la maintenir
enfoncée.
►

T
irer la commande dans le sens du serrage
pendant 2 secondes.
►
Relâcher la commande et la pédale de frein.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la commande du
frein de stationnement électrique est défaillante.
Les fonctions automatiques doivent être
utilisées en toutes circonstances et sont
automatiquement réactivées en cas de
défaillance de la commande.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la commande du frein de stationnement
électrique et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.

15
Instruments de bord

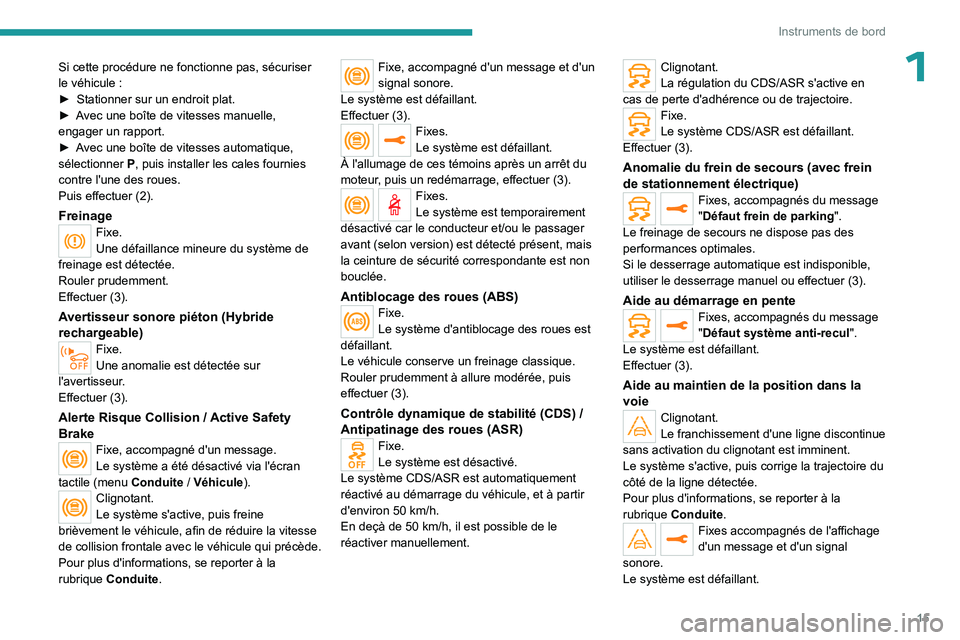

1Si cette procédure ne fonctionne pas, sécuriser
le véhicule :
►

Stationner sur un endroit plat.
►


A
vec une boîte de vitesses manuelle,
engager un rapport.
►

A
vec une boîte de vitesses automatique,
sélectionner

P
, puis installer les cales fournies
contre l'une des roues.
Puis effectuer
(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).
Avertisseur sonore piéton (Hybride
rechargeable)
Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé via l'écran
tactile (menu Conduite
/ Véhicule).
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Fixes.
Le système est temporairement
désactivé car le conducteur et/ou le passager
avant (selon version) est détecté présent, mais
la ceinture de sécurité correspondante est non
bouclée.
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul ".
Le système est défaillant.
Effectuer (3).
Aide au maintien de la position dans la
voie
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.

16
Instruments de bord

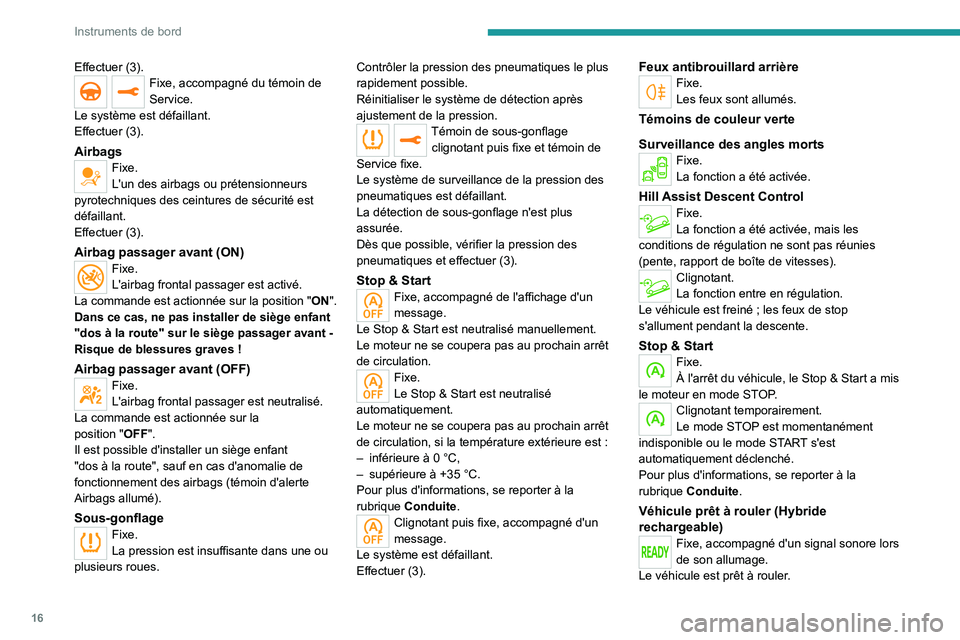

Effectuer (3).Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne pas installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues. Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage
clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Stop & StartFixe, accompagné de l'affichage d'un
message.
Le Stop & Start est neutralisé manuellement.
Le moteur ne se coupera pas au prochain arrêt
de circulation.
Fixe.
Le Stop & Start est neutralisé
automatiquement.
Le moteur ne se coupera pas au prochain arrêt
de circulation, si la température extérieure est
:
–

inférieure à 0
°C,
–

supérieure à +35
°C.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Clignotant puis fixe, accompagné d'un
message.
Le système est défaillant.
Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Surveillance des angles morts
Fixe.
La fonction a été activée.
Hill Assist Descent ControlFixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, rapport de boîte de vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Stop & StartFixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Véhicule prêt à rouler (Hybride
rechargeable)
Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler.

17
Instruments de bord

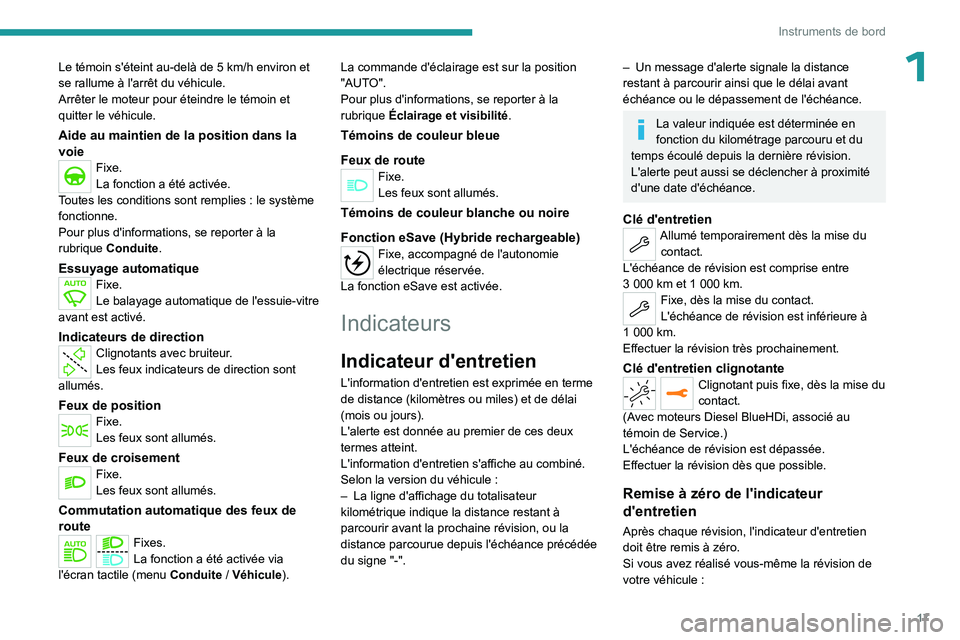

1Le témoin s'éteint au-delà de 5 km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Pour plus d'informations, se reporter à la
rubrique Conduite.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite


/ Véhicule). La commande d'éclairage est sur la position
"AUTO".
Pour plus d'informations, se reporter à la
rubrique
Éclairage et visibilité.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Fonction eSave (Hybride rechargeable)
Fixe, accompagné de l'autonomie
électrique réservée.
La fonction eSave est activée.
Indicateurs
Indicateur d'entretien
L'information d'entretien est exprimée en terme
de distance (kilomètres ou miles) et de délai
(mois ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule
:
–

La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe

"-".
– Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:

18
Instruments de bord

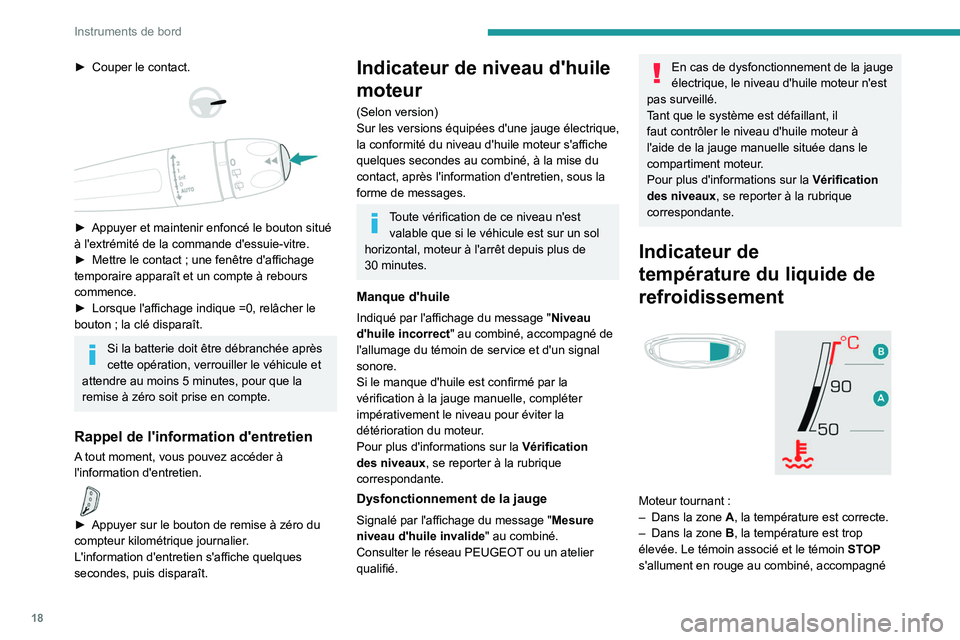

► Couper le contact.



► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'essuie-vitre.
►

Mettre le contact
; une fenêtre d'affichage
temporaire apparaît et un compte à rebours
commence.
►

Lorsque l'affichage indique =0, relâcher le
bouton

; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes, pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.

► Appuyer sur le bouton de remise à zéro du
compteur kilométrique journalier .
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Manque d'huile
Indiqué par l'affichage du message " Niveau
d'huile incorrect " au combiné, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé par l'affichage du message " Mesure
niveau d'huile invalide " au combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
