19
Instruments de bord
1de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.

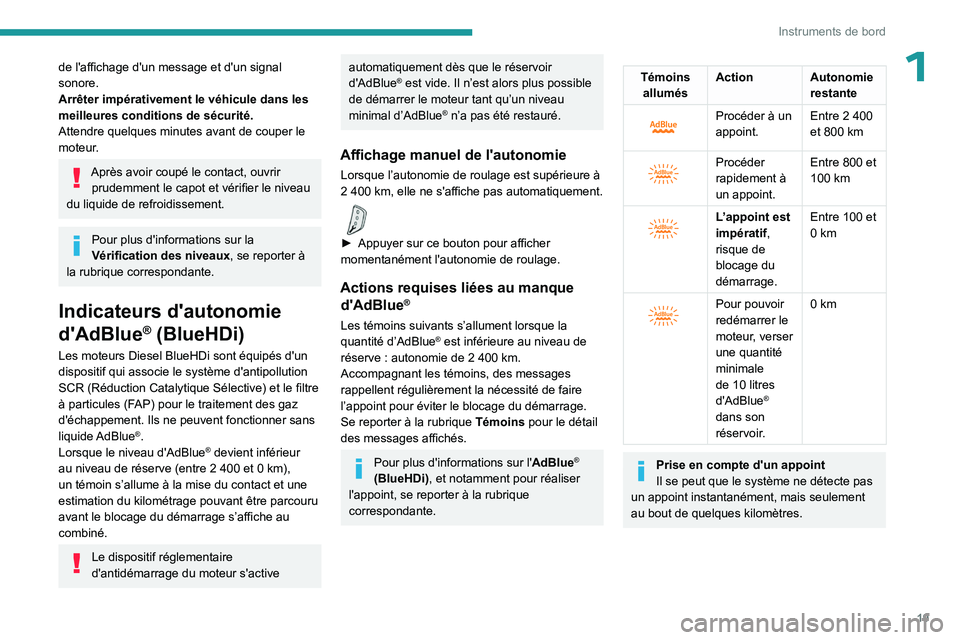

Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.

► Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Actions requises liées au manque d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Témoins allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 10
litres
d'AdBlue
®
dans son
réservoir. 0
km
Prise en compte d'un appoint
Il se peut que le système ne détecte pas
un appoint instantanément, mais seulement
au bout de quelques kilomètres.

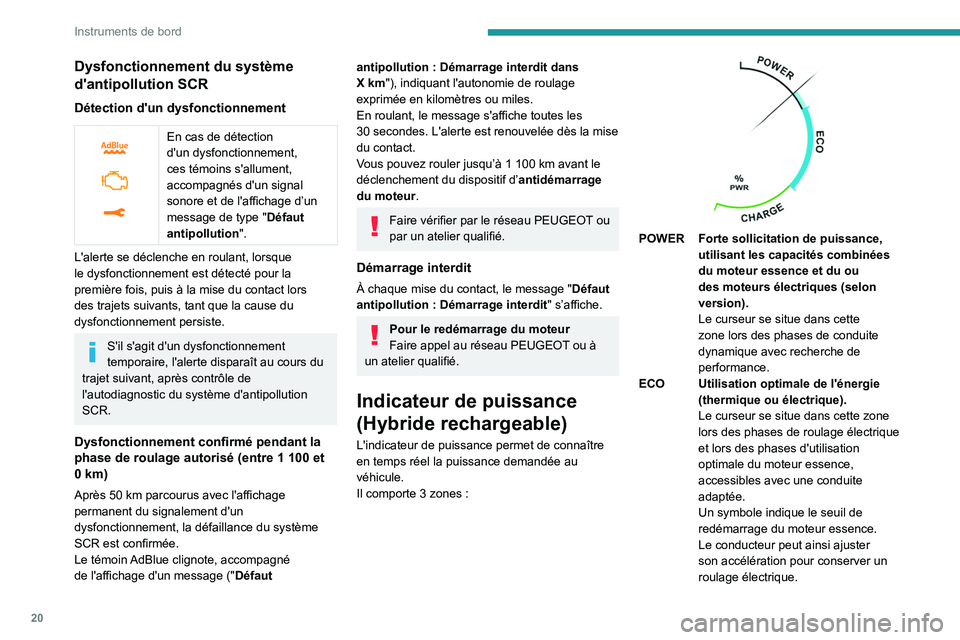

20
Instruments de bord
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné
de l'affichage d'un message (" Défaut
antipollution : Démarrage interdit dans
X km"), indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message " Défaut
antipollution : Démarrage interdit " s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Indicateur de puissance
(Hybride rechargeable)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:


POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du ou
des moteurs électriques (selon
version).
Le curseur se situe dans cette
zone lors des phases de conduite
dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un symbole indique le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi ajuster
son accélération pour conserver un
roulage électrique.

21
Instruments de bord

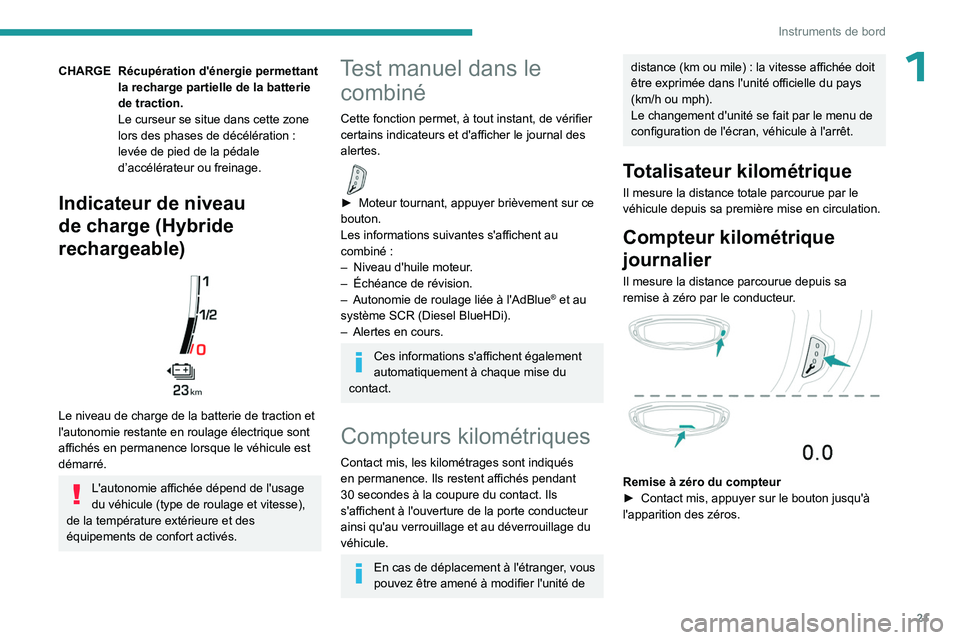

1CHARGE Récupération d'énergie permettant la recharge partielle de la batterie
de traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.
Indicateur de niveau
de charge (Hybride
rechargeable)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
L'autonomie affichée dépend de l'usage
du véhicule (type de roulage et vitesse),
de la température extérieure et des
équipements de confort activés.
Test manuel dans le combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.

► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné
:
–

Niveau d'huile moteur
.
–

Échéance de révision.
–


Autonomie de roulage liée à l'AdBlue® et au
système SCR (Diesel BlueHDi).
–

Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Compteurs kilométriques
Contact mis, les kilométrages sont indiqués
en permanence. Ils restent affichés pendant
30
secondes à la coupure du contact. Ils
s'affichent à l'ouverture de la porte conducteur
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile) : la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.
Compteur kilométrique
journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.


Remise à zéro du compteur
► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.

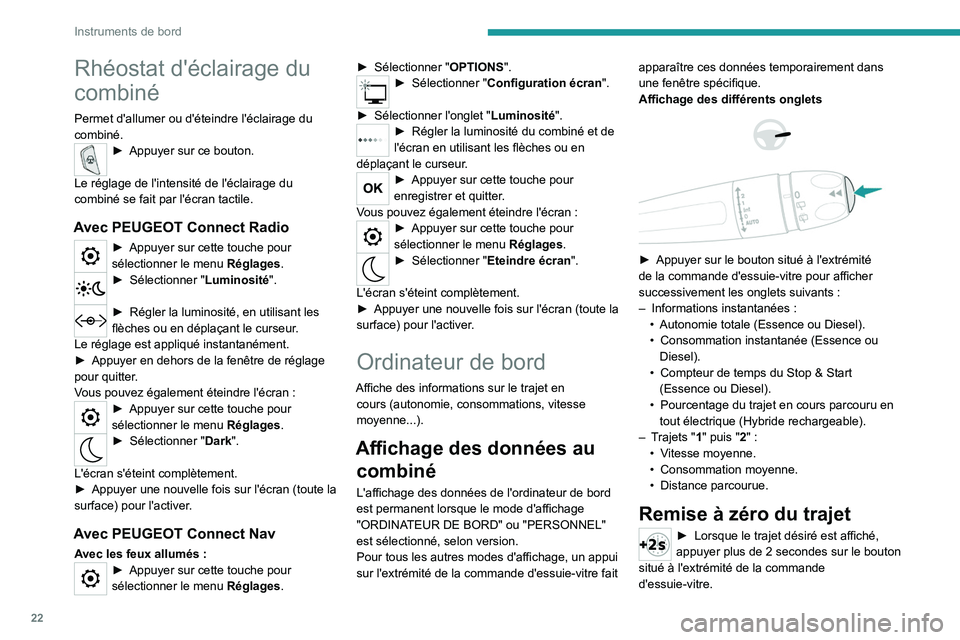

22
Instruments de bord
Rhéostat d'éclairage du
combiné
Permet d'allumer ou d'éteindre l'éclairage du
combiné.
► Appuyer sur ce bouton.
Le réglage de l'intensité de l'éclairage du
combiné se fait par l'écran tactile.
Avec PEUGEOT Connect Radio
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►

Appuyer en dehors de la fenêtre de réglage
pour quitter

.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec PEUGEOT Connect Nav
Avec les feux allumés :► Appuyer sur cette touche pour
sélectionner le menu Réglages
.►

Sélectionner "
OPTIONS".► Sélection ner "Configuration écran ".
►

Sélectionner l'onglet " Luminosité".► Régler la luminosité du combiné et de
l'écran en utilisant les flèches ou en
déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"ORDINATEUR DE BORD" ou "PERSONNEL"
est sélectionné, selon version.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets




► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–

Informations instantanées
:
•

Autonomie totale (Essence ou Diesel).
•


Consommation instantanée (Essence ou
Diesel).
•


Compteur de temps du Stop & Start
(Essence ou Diesel).
•


Pourcentage du trajet en cours parcouru en
tout électrique (Hybride rechargeable).
–


T
rajets "1" puis "2" :
•

V
itesse moyenne.
•

Consommation moyenne.
•


Distance parcourue.
Remise à zéro du trajet
► Lorsque l e trajet désiré est affiché,
appuyer plus de 2 secondes sur le bouton
situé à l'extrémité de la commande
d'essuie-vitre.

23
Instruments de bord

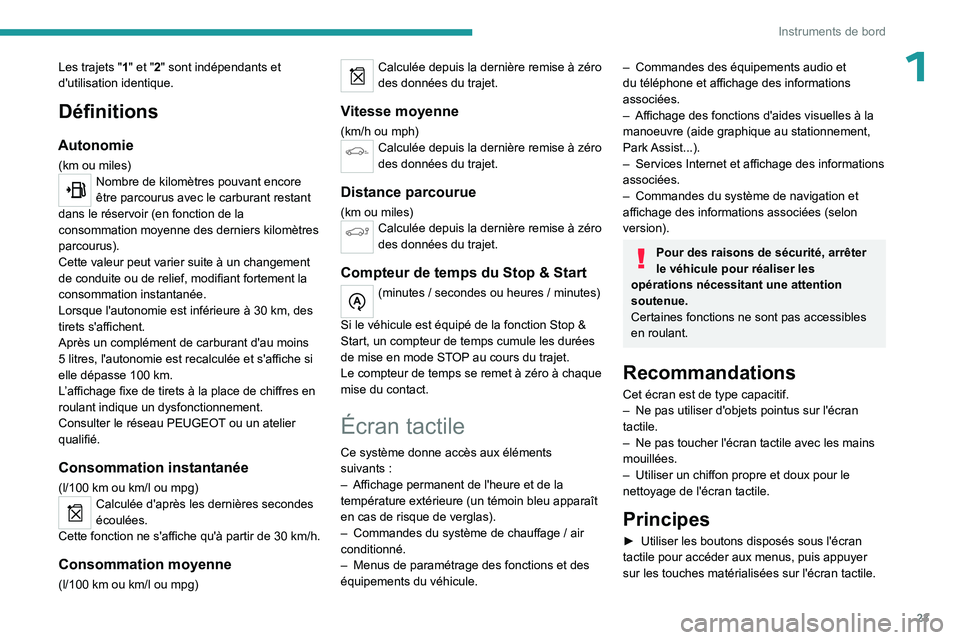

1Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
L’affichage fixe de tirets à la place de chiffres en
roulant indique un dysfonctionnement.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée d'après les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–

Ne pas toucher l'écran tactile avec les mains
mouillées.
–


Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.

24

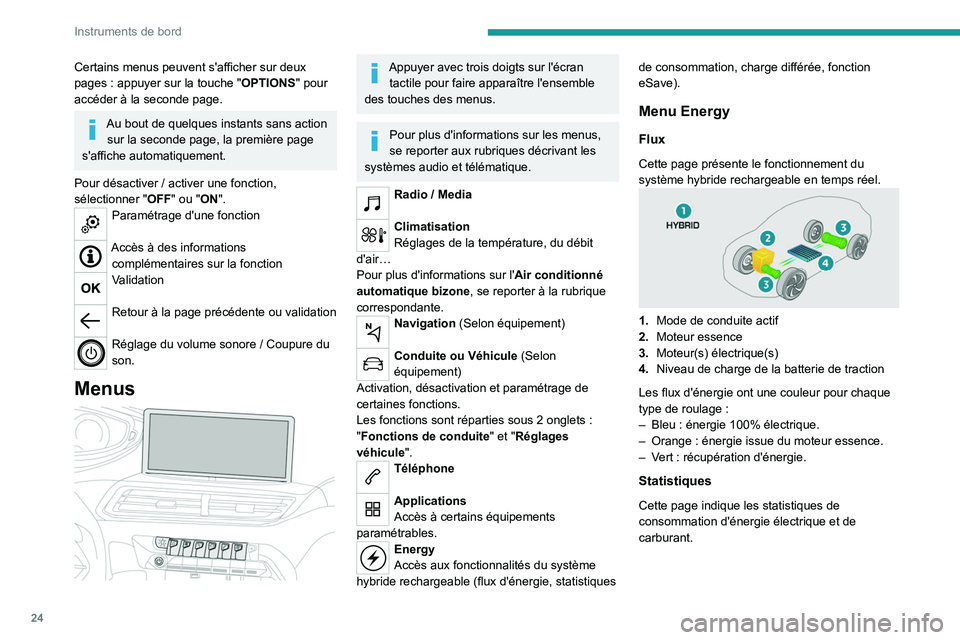

Instruments de bord
Certains menus peuvent s'afficher sur deux
pages : appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Réglage du volume sonore / Coupure du
son.
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air…
Pour plus d'informations sur l' Air conditionné
automatique bizone , se reporter à la rubrique
correspondante.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Accès à certains équipements
paramétrables.
Energy
Accès aux fonctionnalités du système
hybride rechargeable (flux d'énergie, statistiques de consommation, charge différée, fonction
eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1.
Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur pour chaque
type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.

25

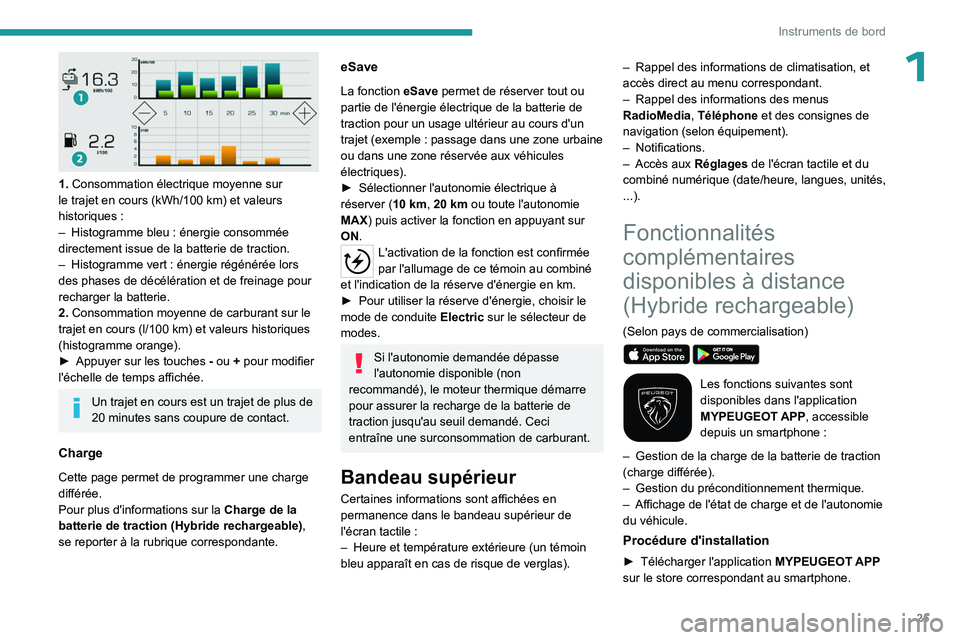

Instruments de bord
1

1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Hybride rechargeable),
se reporter à la rubrique correspondante.
eSave
La fonction eSave permet de réserver tout ou
partie de l'énergie électrique de la batterie de
traction pour un usage ultérieur au cours d'un
trajet (exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Sélectionner l'autonomie électrique à
réserver (

10 km, 20 km ou toute l'autonomie
MAX) puis activer la fonction en appuyant sur
ON.
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite Electric

sur le sélecteur de
modes.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé. Ceci
entraîne une surconsommation de carburant.
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas). –


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–

Rappel des informations des menus
RadioMedia
, Téléphone
et des consignes de
navigation (selon équipement).
–
Notifications.
–

Accès aux
Réglages de l'écran tactile et du
combiné numérique (date/heure, langues, unités,
...).
Fonctionnalités
complémentaires
disponibles à distance
(Hybride rechargeable)
(Selon pays de commercialisation)

Les fonctions suivantes sont
disponibles dans l'application
MYPEUGEOT APP, accessible
depuis un smartphone
:
–

Gestion de la charge de la batterie de traction
(charge différée).
–


Gestion du préconditionnement thermique.
–


Affichage de l'état de charge et de l'autonomie
du véhicule.
Procédure d'installation
► Télécharger l'application MYPEUGEOT APP
sur le store correspondant au smartphone.

26

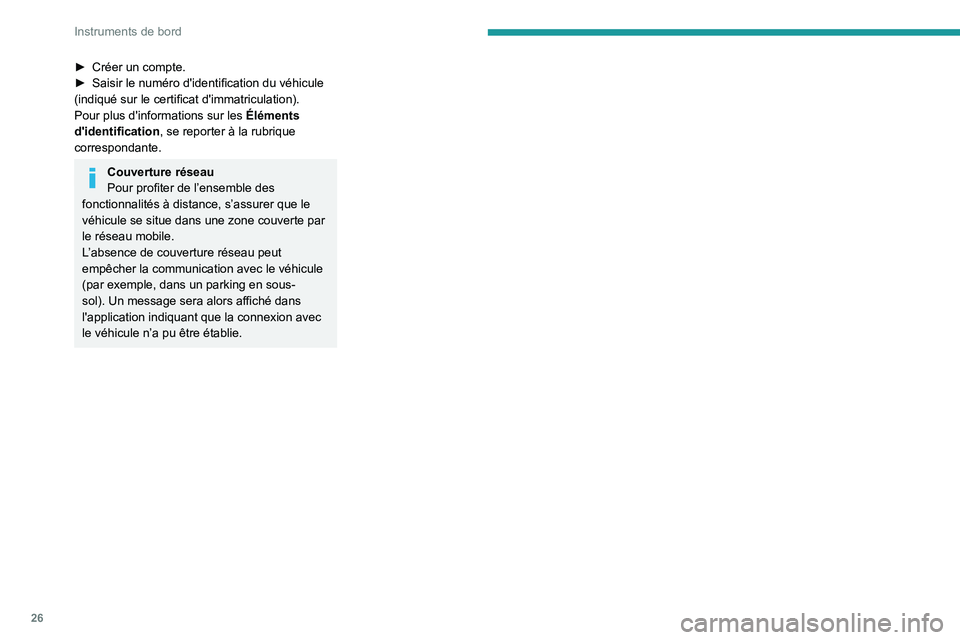

Instruments de bord
► Créer un compte.
► Saisir le numéro d'identification du véhicule
(indiqué sur le certificat d'immatriculation).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.

27

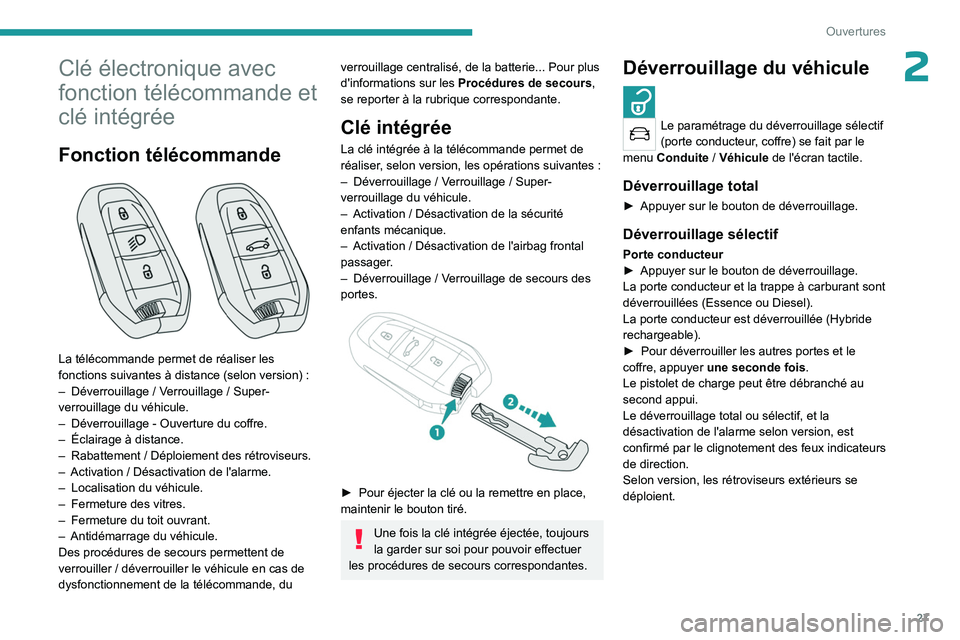

Ouvertures
2Clé électronique avec
fonction télécommande et
clé intégrée
Fonction télécommande

La télécommande permet de réaliser les
fonctions suivantes à distance (selon version) :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Déverrouillage - Ouverture du coffre.
–


Éclairage à distance.
–


Rabattement
/ Déploiement des rétroviseurs.
–

Activation
/ Désactivation de l'alarme.
–

Localisation du véhicule.
–


Fermeture des vitres.
–


Fermeture du toit ouvrant.
–


Antidémarrage du véhicule.
Des procédures de secours permettent de
verrouiller

/ déverrouiller le véhicule en cas de
dysfonctionnement de la télécommande, du
verrouillage centralisé, de la batterie... Pour plus
d'informations sur les Procédures de secours,
se reporter à la rubrique correspondante.
Clé intégrée
La clé intégrée à la télécommande permet de
réaliser, selon version, les opérations suivantes :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Activation
/ Désactivation de la sécurité
enfants mécanique.
–

Activation
/ Désactivation de l'airbag frontal
passager.
–

Déverrouillage
/ Verrouillage de secours des
portes.


► Pour éjecter la clé ou la remettre en place,
maintenir le bouton tiré.
Une fois la clé intégrée éjectée, toujours
la garder sur soi pour pouvoir effectuer
les procédures de secours correspondantes.
Déverrouillage du véhicule
Le paramétrage du déverrouillage sélectif
(porte conducteur, coffre) se fait par le
menu Conduite


/ Véhicule de l'écran tactile.
Déverrouillage total
► Appuyer sur le bouton de déverrouillage.
Déverrouillage sélectif
Porte conducteur
►
Appuyer sur le bouton de déverrouillage.
La porte conducteur et la trappe à carburant sont
déverrouillées (Essence ou Diesel).
La porte conducteur est déverrouillée (Hybride
rechargeable).
►

Pour déverrouiller les autres portes et le
coffre, appuyer une seconde fois .
Le pistolet de charge peut être débranché au
second appui.
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme selon version, est
confirmé par le clignotement

des feux indicateurs
de direction.
Selon version, les rétroviseurs extérieurs se
déploient.

28

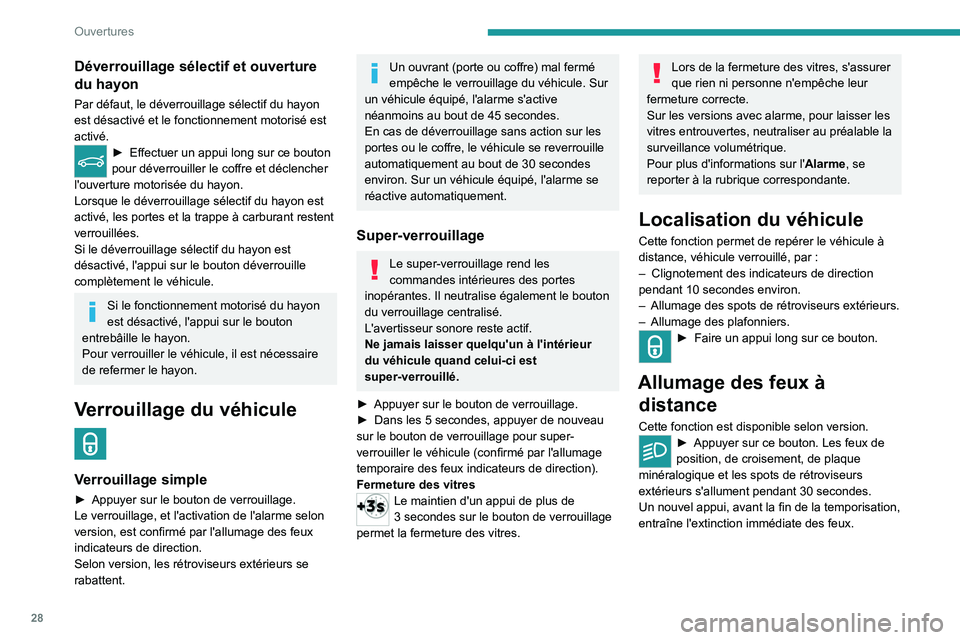

Ouvertures
Déverrouillage sélectif et ouverture
du hayon
Par défaut, le déverrouillage sélectif du hayon
est désactivé et le fonctionnement motorisé est
activé.
► Effectuer un appui long sur ce bouton
pour déverrouiller le coffre et déclencher
l'ouverture motorisée du hayon.
Lorsque le déverrouillage sélectif du hayon est
activé, les portes et la trappe à carburant restent
verrouillées.
Si le déverrouillage sélectif du hayon est
désactivé, l'appui sur le bouton déverrouille
complètement le véhicule.
Si le fonctionnement motorisé du hayon
est désactivé, l'appui sur le bouton
entrebâille le hayon.
Pour verrouiller le véhicule, il est nécessaire
de refermer le hayon.
Verrouillage du véhicule
Verrouillage simple
► Appuyer sur le bouton de verrouillage.
Le verrouillage, et l'activation de l'alarme selon
version, est confirmé par l'allumage des feux
indicateurs de direction.
Selon version, les rétroviseurs extérieurs se
rabattent.
Un ouvrant (porte ou coffre) mal fermé
empêche le verrouillage du véhicule. Sur
un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur les
portes ou le coffre, le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
Super-verrouillage
Le super-verrouillage rend les
commandes intérieures des portes
inopérantes. Il neutralise également le bouton
du verrouillage centralisé.
L'avertisseur sonore reste actif.
Ne jamais laisser quelqu'un à l'intérieur
du véhicule quand celui-ci est
super-verrouillé.
►

Appuyer sur le bouton de verrouillage.
►


Dans les 5
secondes, appuyer de nouveau
sur le bouton de verrouillage pour super-
verrouiller le véhicule (confirmé par l'allumage
temporaire des feux indicateurs de direction).
Fermeture des vitres
Le maintien d'un appui de plus de
3 secondes sur le bouton de verrouillage
permet la fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Sur les versions avec alarme, pour laisser les
vitres entrouvertes, neutraliser au préalable la
surveillance volumétrique.
Pour plus d'informations sur l' Alarme, se
reporter à la rubrique correspondante.
Localisation du véhicule
Cette fonction permet de repérer le véhicule à
distance, véhicule verrouillé, par :
–

Clignotement des indicateurs de direction
pendant 10

secondes environ.
–

Allumage des spots de rétroviseurs extérieurs.
–


Allumage des plafonniers.
► Faire un appui lo ng sur ce bouton.
Allumage des feux à
distance
Cette fonction est disponible selon version.
► Appuyer sur ce bouton. Les feux de
position, de croisement, de plaque
minéralogique et les spots de rétroviseurs
extérieurs s'allument pendant 30
secondes.
Un nouvel appui, avant la fin de la temporisation,
entraîne l'extinction immédiate des feux.
