Peugeot 508 2011 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 508, Model: Peugeot 508 2011Pages: 340, PDF-Größe: 26.52 MB
Page 181 of 340
8
179
i
Praktische Tipps

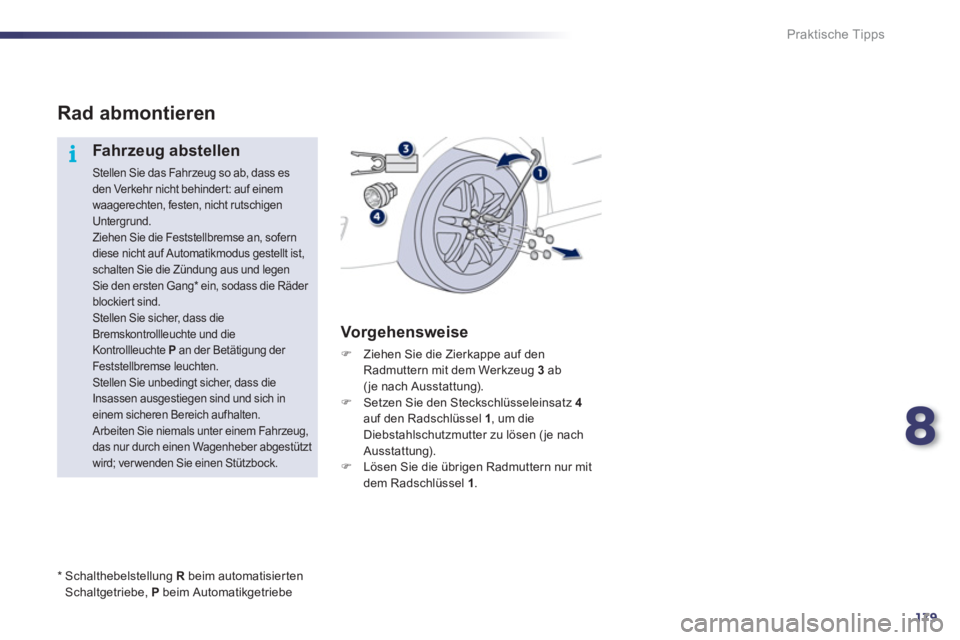

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt ist,
schalten Sie die Zündung aus und legen
Sie den ersten Gang * ein, sodass die Räder
blockiert sind.
Stellen Sie sicher, dass die
Bremskontrollleuchte und die
Kontrollleuchte P
an der Betätigung der
Feststellbremse leuchten.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
Vorgehensweise
)
Ziehen Sie die Zierkappe auf den
Radmuttern mit dem Werkzeug 3
ab
(je nach Ausstattung).
)
Setzen Sie den Steckschlüsseleinsatz 4
auf den Radschlüssel 1
, um die
Diebstahlschutzmutter zu lösen ( je nach
Ausstattung).
)
Lösen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
.
*
Schalthebelstellung R
beim automatisier ten
Schaltgetriebe, P
beim Automatikgetriebe
Page 182 of 340
180
Praktische Tipps
)

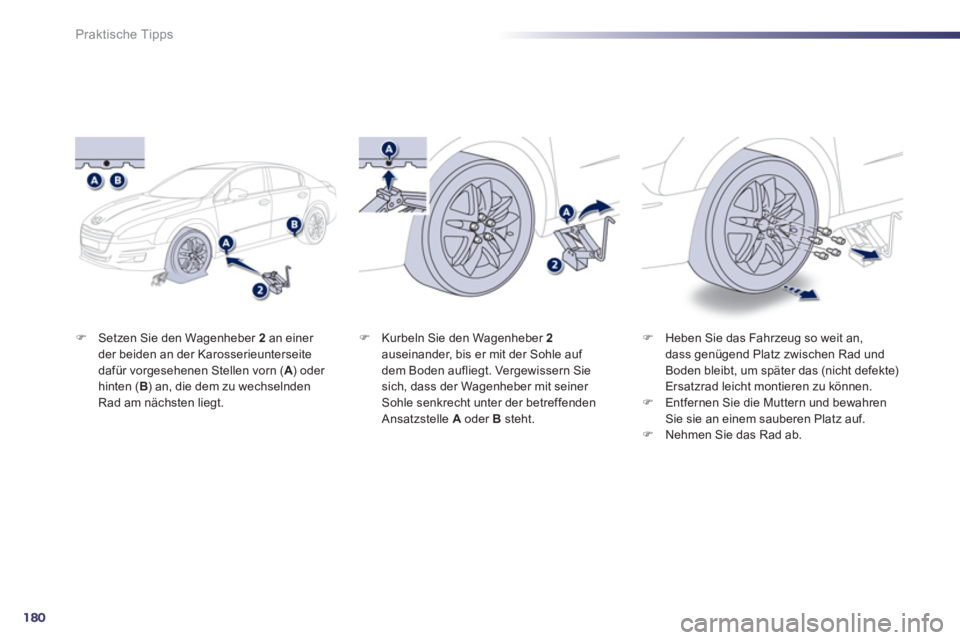

Setzen Sie den Wagenheber 2
an einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorn ( A
) oder
hinten ( B
) an, die dem zu wechselnden
Rad am nächsten liegt.
)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad leicht montieren zu können.
)
Entfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
)
Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Sie
sich, dass der Wagenheber mit seiner
Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
Page 183 of 340
8
181
i
Praktische Tipps

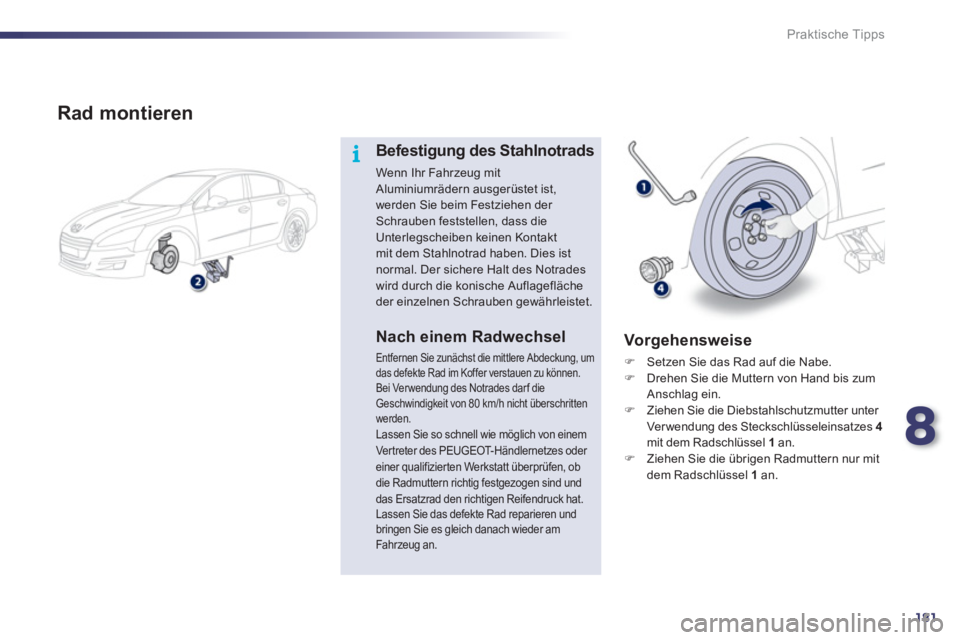

Rad montieren
Befestigung des Stahlnotrads
Wenn Ihr Fahrzeug mit
Aluminiumrädern ausgerüstet ist,
werden Sie beim Festziehen der
Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt
mit dem Stahlnotrad haben. Dies ist
normal. Der sichere Halt des Notrades
wird durch die konische Auflagefläche
der einzelnen Schrauben gewährleistet.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere Abdeckung, um
das defekte Rad im Koffer verstauen zu können.
Bei Ver wendung des Notrades dar f die
Geschwindigkeit von 80 km/h nicht überschritten
werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Werkstatt überprüfen, ob
die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahr zeug an.
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
an.
Page 184 of 340
182
Praktische Tipps
)

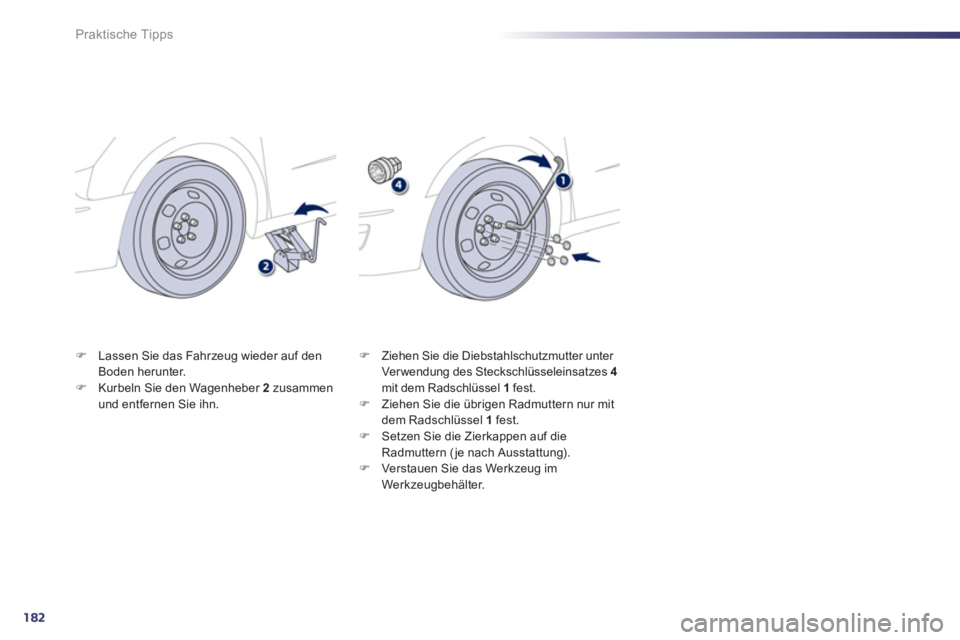

Lassen Sie das Fahrzeug wieder auf den
Boden herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen
und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
fest.
)
Setzen Sie die Zierkappen auf die
Radmuttern ( je nach Ausstattung).
)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
Page 185 of 340
8
183
i
Praktische Tipps

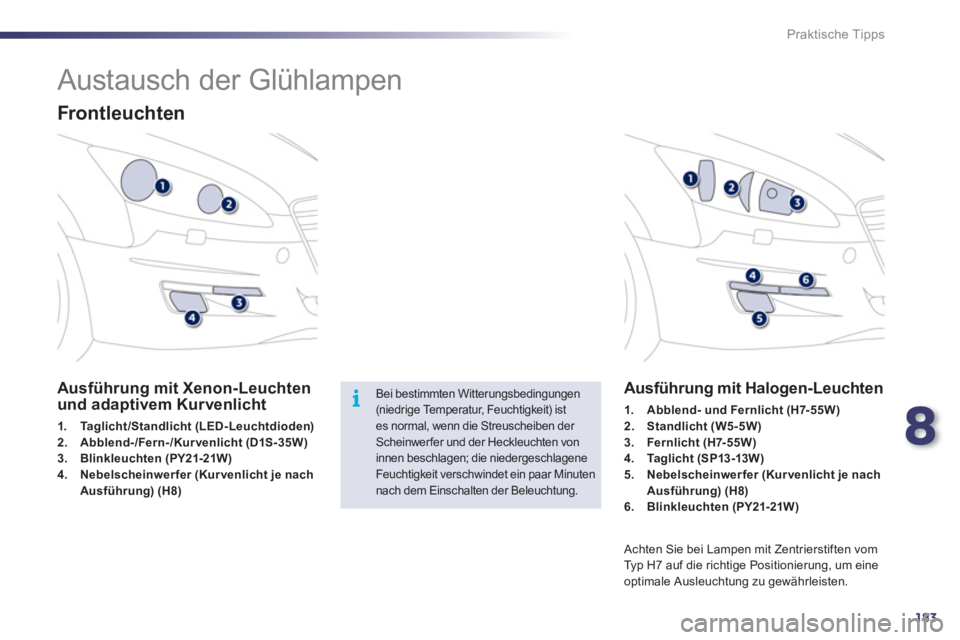

Austausch der Glühlampen
Frontleuchten
Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht
1.
Taglicht/Standlicht
(
LED-Leuchtdioden)
2.
Abblend-
/Fern-/Kurvenlicht (D1S-35W)
3.
Blinkleuchten (PY21-21W)
4.
Nebelscheinwerfer (Kurvenlicht je nach
Ausführung) (H8)
Ausführung mit Halogen-Leuchten
1.
Abblend- und Fernlicht (H7- 55W)
2.
Standlicht (W5-5W)
3.
Fernlicht (H7- 55W)
4.
Ta g l i c h t ( S P 13 - 13 W )
5.
Nebelscheinwer fer (Kur venlicht je nach
Ausführung) (H8)
6.
Blinkleuchten (PY21-21W)
Achten Sie bei Lampen mit Zentrierstiften vom
Typ H7 auf die richtige Positionierung, um eine
optimale Ausleuchtung zu gewährleisten.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwer fer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Page 186 of 340
184
!!
Praktische Tipps

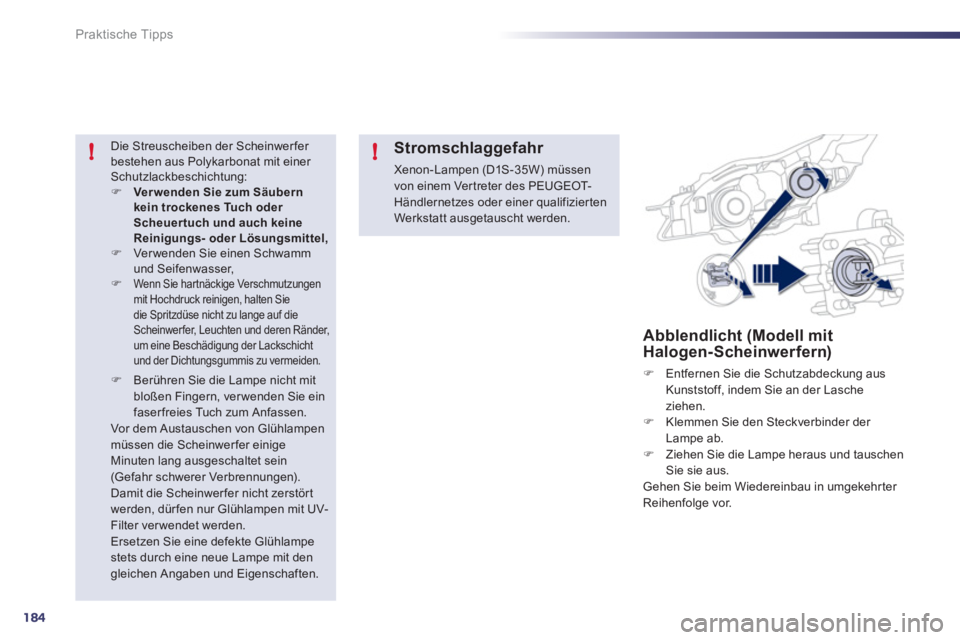

Abblendlicht (Modell mit
Halogen-Scheinwerfern)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
Ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
)
Ver wenden Sie einen Schwamm
und Seifenwasser,
)
Wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf die
Scheinwer fer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Stromschlaggefahr
Xenon-Lampen (D1S-35W) müssen
von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Werkstatt ausgetauscht werden.
)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit UV-
Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Page 187 of 340
8
185
i
Praktische Tipps

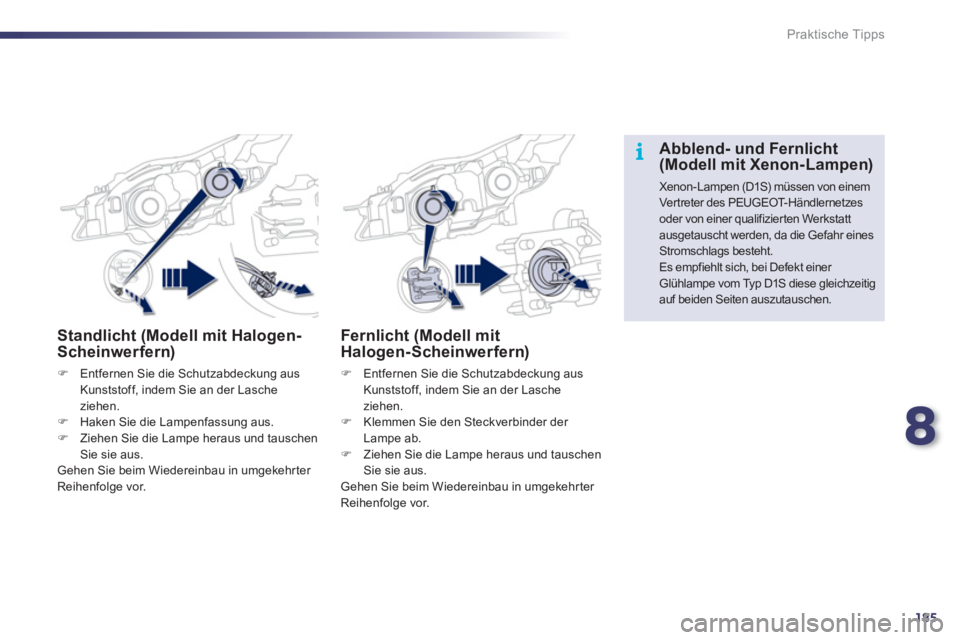

Standlicht (Modell mit Halogen-
Scheinwerfern)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.
)
Haken Sie die Lampenfassung aus.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Fernlicht (Modell mit
Halogen-Scheinwerfern)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Abblend- und Fernlicht
(Modell mit Xenon-Lampen)
Xenon-Lampen (D1S) müssen von einem
Ver treter des PEUG EOT- Händler net zes
oder von einer qualifizierten Werkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer
Glühlampe vom Typ D1S diese gleichzeitig
auf beiden Seiten auszutauschen.
Page 188 of 340
186
Praktische Tipps

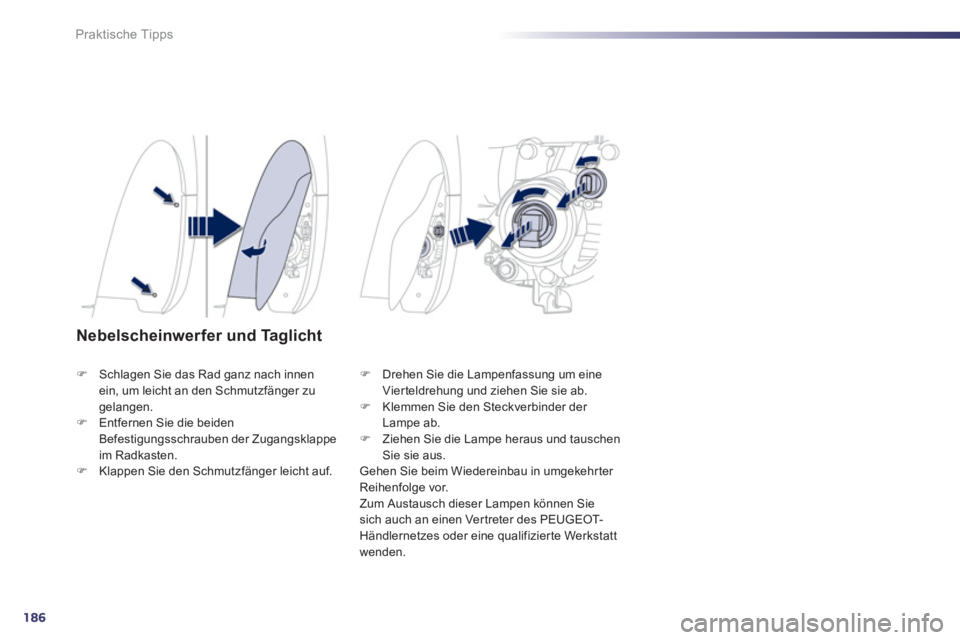

Nebelscheinwerfer und Taglicht
)
Schlagen Sie das Rad ganz nach innen
ein, um leicht an den Schmutzfänger zu
gelangen.
)
Entfernen Sie die beiden
Befestigungsschrauben der Zugangsklappe
im Radkasten.
)
Klappen Sie den Schmutzfänger leicht auf.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie
sich auch an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt
wenden.
Page 189 of 340
8
187
Praktische Tipps

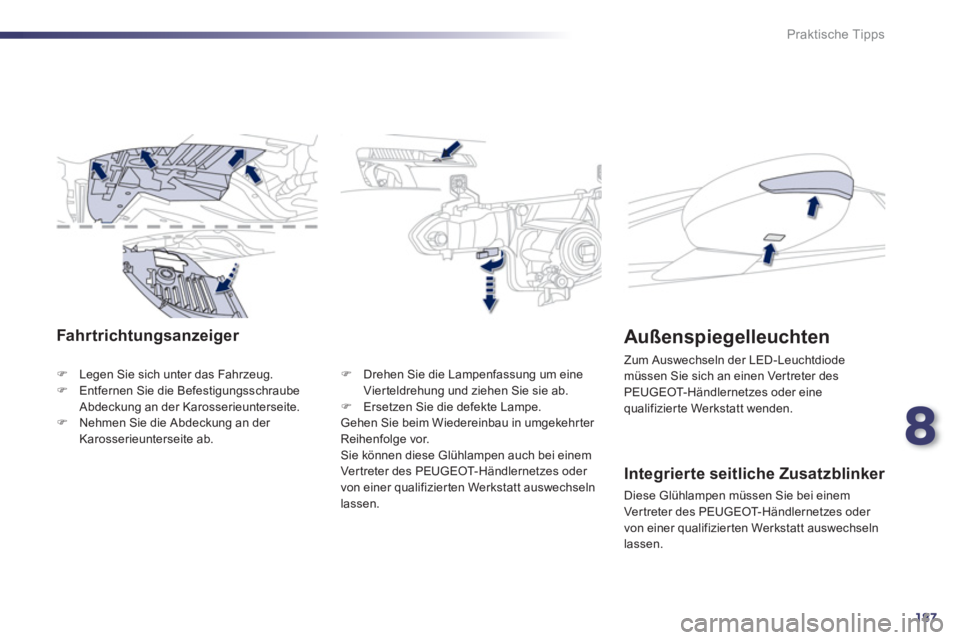

Fahrtrichtungsanzeiger
)
Legen Sie sich unter das Fahrzeug.
)
Entfernen Sie die Befestigungsschraube
Abdeckung an der Karosserieunterseite.
)
Nehmen Sie die Abdeckung an der
Karosserieunterseite ab.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.
)
Ersetzen Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Sie können diese Glühlampen auch bei einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt auswechseln
lassen.
Integrierte seitliche Zusatzblinker
Diese Glühlampen müssen Sie bei einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt auswechseln
lassen.
Außenspiegelleuchten
Zum Auswechseln der LED-Leuchtdiode
müssen Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Werkstatt wenden.
Page 190 of 340
188
i
Praktische Tipps
1.
Bremsleuchten (LED-Leuchtdioden)
2.
Rückfahrleuchten (P21W)
3.
Blinkleuchten (PY21W, bernsteingelb)
4.
Standleuchten (LED-Leuchtdioden)
5.
Nebelleuchten (H21W)
Heckleuchten (Limousine)
Rückfahrleuchten , Blinkleuchten
und Nebelleuchten
)
Öffnen Sie den Kofferraum und dann die
Kunststoffklappe.
)
Entfernen Sie die beiden
Befestigungsschrauben der Leuchte.
)
Ziehen Sie die Leuchte vorsichtig von
außen heraus.
)
Klemmen Sie den Steckverbinder der
Leuchte ab.
)
Drücken Sie die fünf Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab.
)
Drehen Sie die Lampe um eine
Vier teldrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Austausch an
einen PEUGEOT-Händler oder eine
qualifizier te Werkstatt.
