Peugeot 508 2012 Instrukcja Obsługi (in Polish)

7
169
i
Bezpieczeństwo

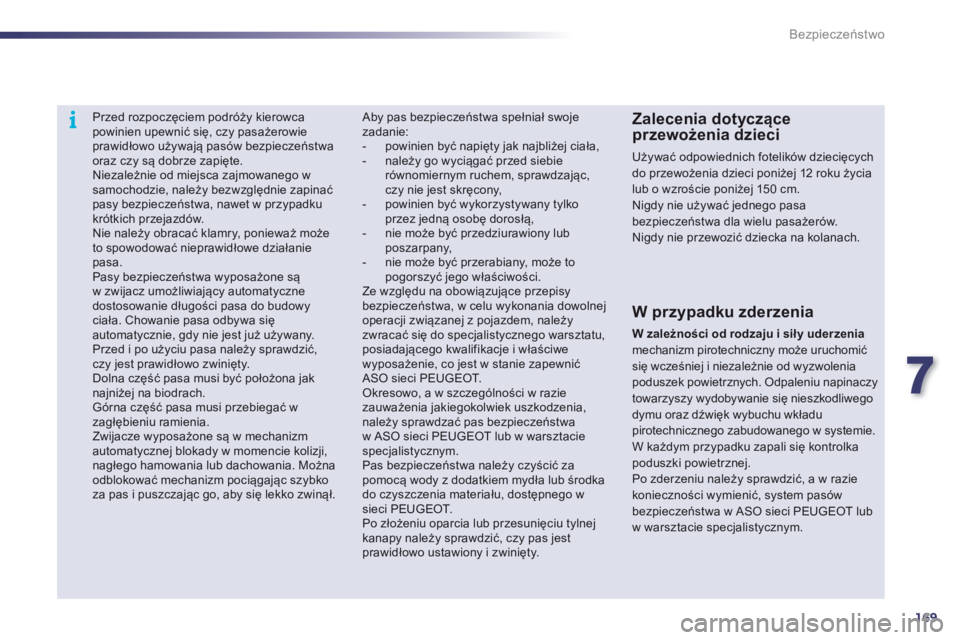

Przed rozpoczęciem podróży kierowcapowinien upewnić się, czy pasażerowie prawidłowo używają pasów bezpieczeństwa oraz czy są dobrze zapięte.
Niezależnie od miejsca zajmowanego wsamochodzie, należy bezwzględnie zapinać pasy bezpieczeństwa, nawet w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ możeto spowodować nieprawidłowe działaniepasa.
Pasy bezpieczeństwa wyposażone sąw zwijacz umożliwiający automatycznedostosowanie długości pasa do budowyciała. Chowanie pasa odbywa sięautomatycznie, gdy nie jest już używany.
Przed i po użyciu pasa należy sprawdzić,czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak najniżej na biodrach.
Górna część pasa musi przebiegać wzagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm automatycznej blokady w momencie kolizji,nagłego hamowania lub dachowania. Można odblokować mechanizm pociągając szybkoza pas i puszczając go, aby się lekko zwinął.
Zalecenia dotyczące przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia lub o wzroście poniżej 150 cm. Nigdy nie używać jednego pasa bezpieczeństwa dla wielu pasażerów. Nigdy nie przewozić dziecka na kolanach.

Aby pas bezpieczeństwa spełniał swojezadanie:


- powinien być napięty jak najbliżej ciała,

- należy go wyciągać przed siebierównomiernym ruchem, sprawdzając, czy nie jest skręcony,

- powinien być wykorzystywany tylkoprzez jedną osobę dorosłą,

- nie może być przedziurawiony lub poszarpany,

- nie może być przerabiany, może to pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy bezpieczeństwa, w celu wykonania dowolnejoperacji związanej z pojazdem, należyzwracać się do specjalistycznego warsztatu, posiadającego kwalifikacje i właściwe wyposażenie, co jest w stanie zapewnićASO sieci PEUGEOT. Okresowo, a w szczególności w raziezauważenia jakiegokolwiek uszkodzenia, należy sprawdzać pas bezpieczeństwaw ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić zapomocą wody z dodatkiem mydła lub środka do czyszczenia materiału, dostępnego w sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnejkanapy należy sprawdzić, czy pas jestprawidłowo ustawiony i zwinięty.
W przypadku zderzenia
W zależności od rodzaju i siły uderzeniamechanizm pirotechniczny może uruchomićsię wcześniej i niezależnie od wyzwolenia poduszek powietrznych. Odpaleniu napinaczy towarzyszy wydobywanie się nieszkodliwegodymu oraz dźwięk wybuchu wkładu pirotechnicznego zabudowanego w systemie.W każdym przypadku zapali się kontrolkapoduszki powietrznej.Po zderzeniu należy sprawdzić, a w raziekonieczności wymienić, system pasów bezpieczeństwa w ASO sieci PEUGEOT lubw warsztacie specjalistycznym.

170
i
!
Bezpieczeństwo

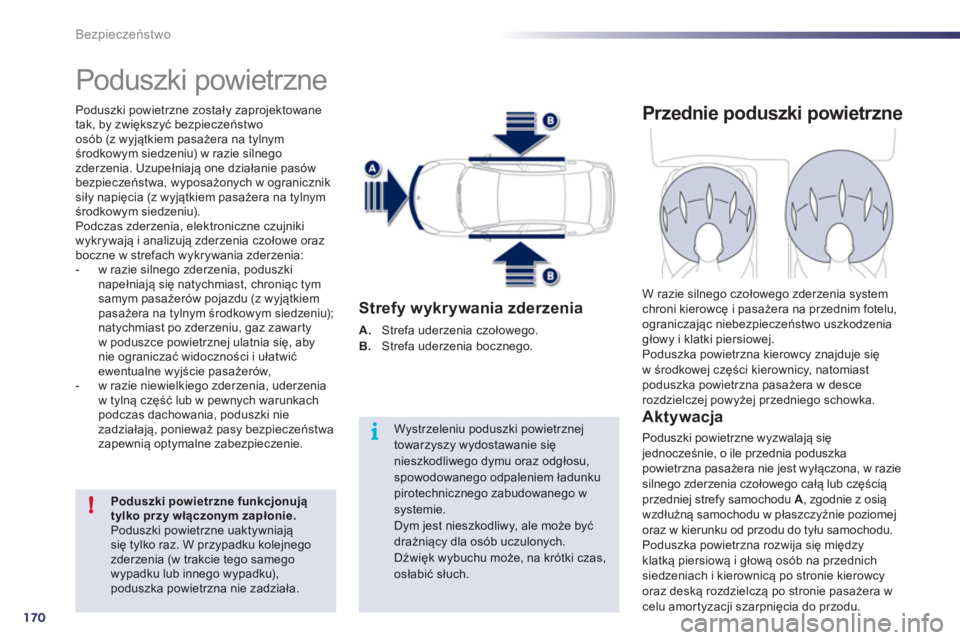

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnymśrodkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa, wyposażonych w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnymśrodkowym siedzeniu).
Podczas zderzenia, elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
- w razie silnego zderzenia, poduszkinapełniają się natychmiast, chroniąc tym
samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu);natychmiast po zderzeniu, gaz zawartyw poduszce powietrznej ulatnia się, abynie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach podczas dachowania, poduszki niezadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie. Poduszki powietrzne uaktywniająsię tylko raz. W przypadku kolejnegozderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie sięnieszkodliwego dymu oraz odgłosu,spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może byćdrażniący dla os

7
171
!
!
Bezpieczeństwo

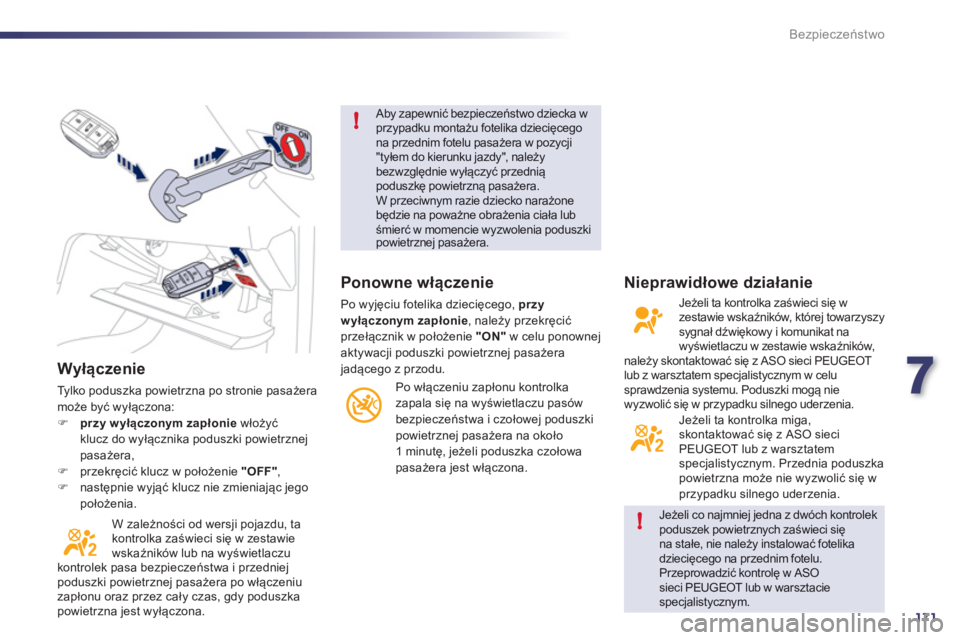

Wyłączenie

Tylko poduszka powietrzna po stronie pasażera może być wyłączona:)przy wyłączonym zapłoniewłożyü
klucz do wyłącznika poduszki powietrznejpasażera,)przekręcić klucz w położenie "OFF",)następnie wyjąć klucz nie zmieniając jegopołożenia.
W zależności od wers
ji pojazdu, takontrolka zaświeci się w zestawiewskaźników lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i przedniejpoduszki powietrznej pasażera po włączeniu
zapłonu oraz przez cały czas, gdy poduszkapowietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka wprzypadku montażu fotelika dziecięcegona przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera. W przeciwnym razie dziecko narażonebędzie na poważne obrażenia ciała lubśmierć w momencie wyzwolenia poduszki powietrznej pasażera.

Jeżeli co najmniej jedna z dwóch kontrolekpoduszek powietrznych zaświeci się na stałe, nie należy instalować fotelika dziecięcego na przednim fotelu.
Przeprowadzić kontrolę w ASOsieci PEUGEOT lub w warsztacie specjalistycznym.

Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przywyłączonym zapłonie
, należy przekręcićprzełącznik w położenie "ON"
w celu ponownej aktywacji poduszki powietrznej pasażera jadącego z przodu.

Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pas

172
!
Bezpieczeństwo

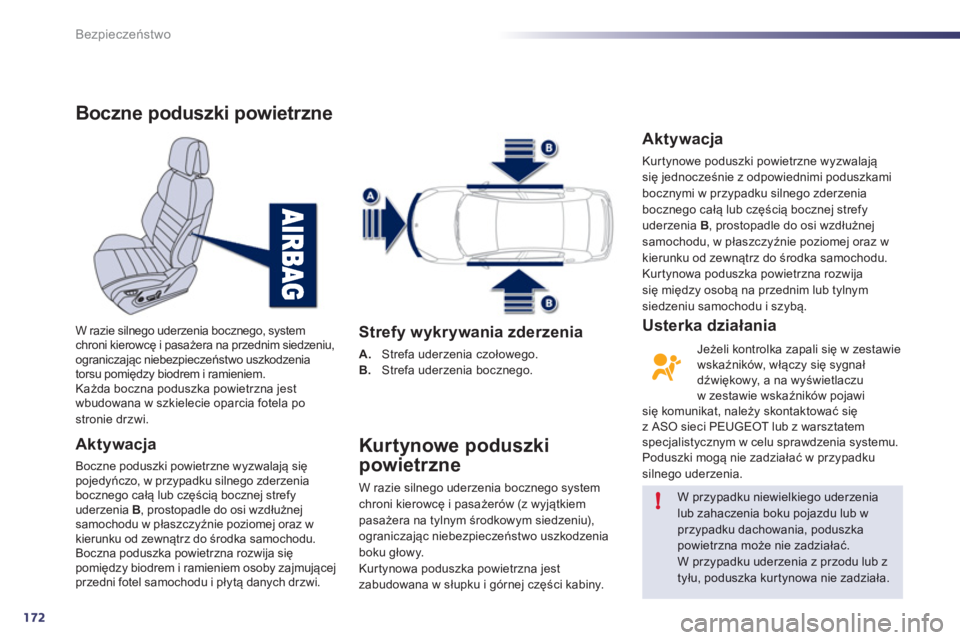

Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają siępojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B
, prostopadle do osi wzdłużnej samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.Boczna poduszka powietrzna rozwija się pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi. W razie silne
go uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela postronie drzwi.

Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego systemchroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka
powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka kurtynowa nie zadziała.


Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnymsiedzeniu samochodu i szybą.
Jeżeli kontrolka zapali si
ę w zestawiewskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczuw zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku silnego uderzenia.


Usterka działania

7
173
!
Bezpieczeństwo

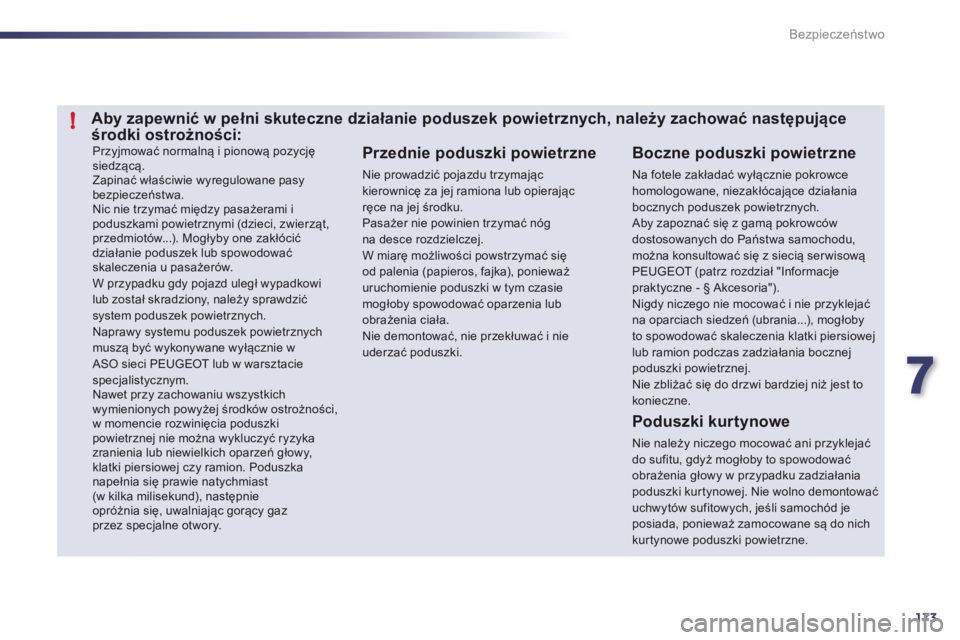

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.
Nic nie trzymać między pasażerami ipoduszkami powietrznymi (dzieci, zwierząt, przedmiot

174
Informacje praktyczne
pod podłogą. Kompletn
y zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym do tymczasowej naprawy
opony, abymóc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowanych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.

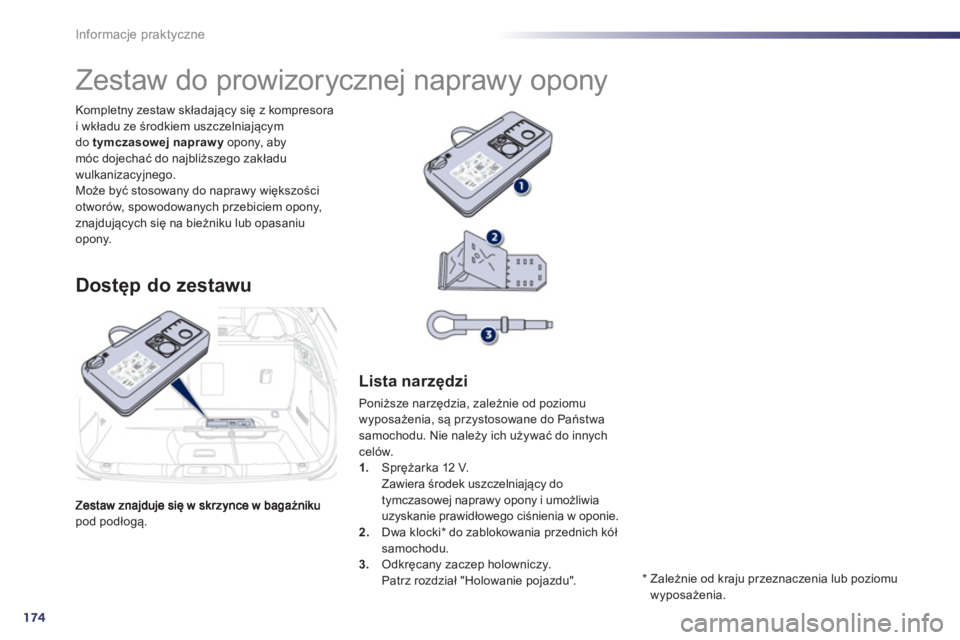

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu



Lista narzędzi

Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należ
y ich używać do innych celów.1.Sprężarka 12 V.
Zawiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia uzyskanie prawidłowego ciśnienia w oponie.
2. Dwa klocki *
do zablokowania przednich kół samochodu. 3.
Odkręcany zaczep holowniczy.
Patrz rozdział "Holowanie pojazdu".
*
Zależnie od kraju przeznaczenia lub poziomu
w
yposażenia.

8
175
i
Informacje praktyczne

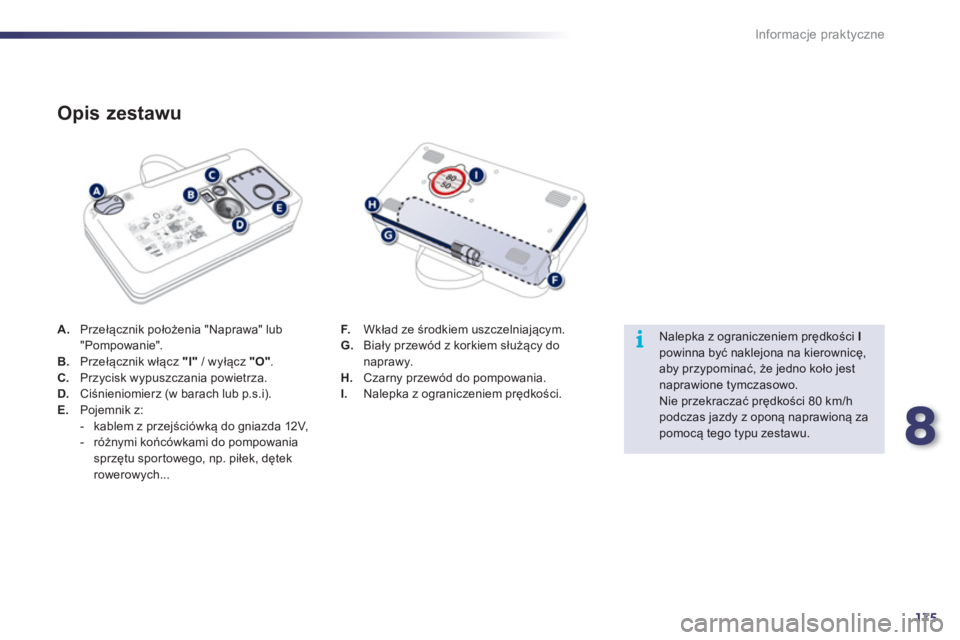

A.Przełącznik położenia "Naprawa" lub
"Pompowanie".
B.Przełącznik włącz "I"/ wyłącz "O".C.Przycisk wypuszczania powietrza. D.Ciśnieniomierz (w barach lub p.s.i). E.
Pojemnik z:
- kablem z przejści

176
!i!
Informacje praktyczne

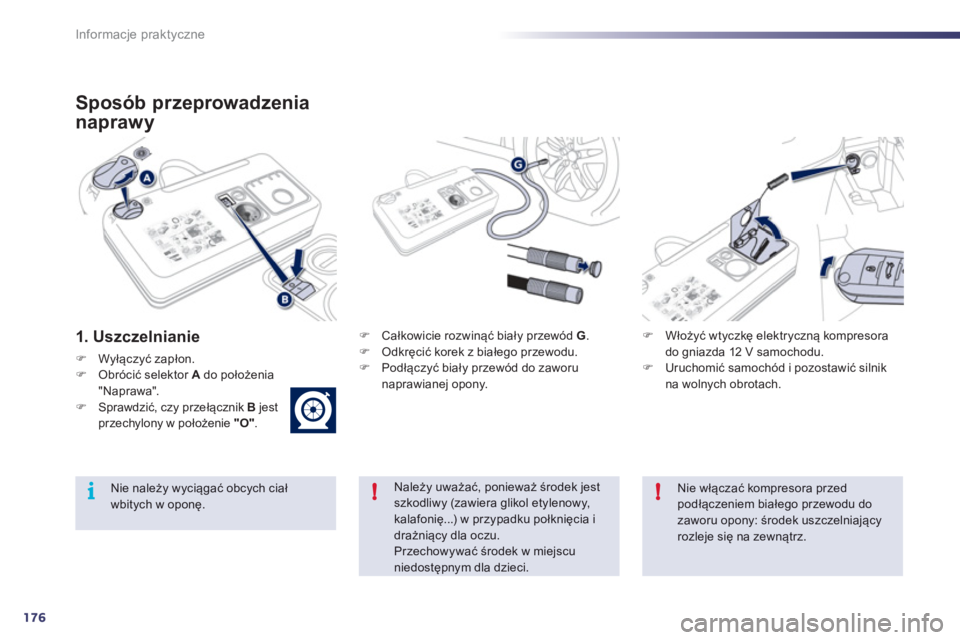

Sposób przeprowadzenia
naprawy
1. Uszczelnianie
)Wyłączyć zapłon. )Obrócić selektor Ado położenia"Naprawa". )
Sprawdzić, czy przełącznik B
jest przechylony w położenie "O".
)
Całkowicie rozwinąć biały przewód G.)
Odkręcić korek z białego przewodu. )
Podłączyć biały przewód do zaworu
naprawianej opony.
)Włożyü wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
)Uruchomić samoch

8
177
i
i
Informacje praktyczne

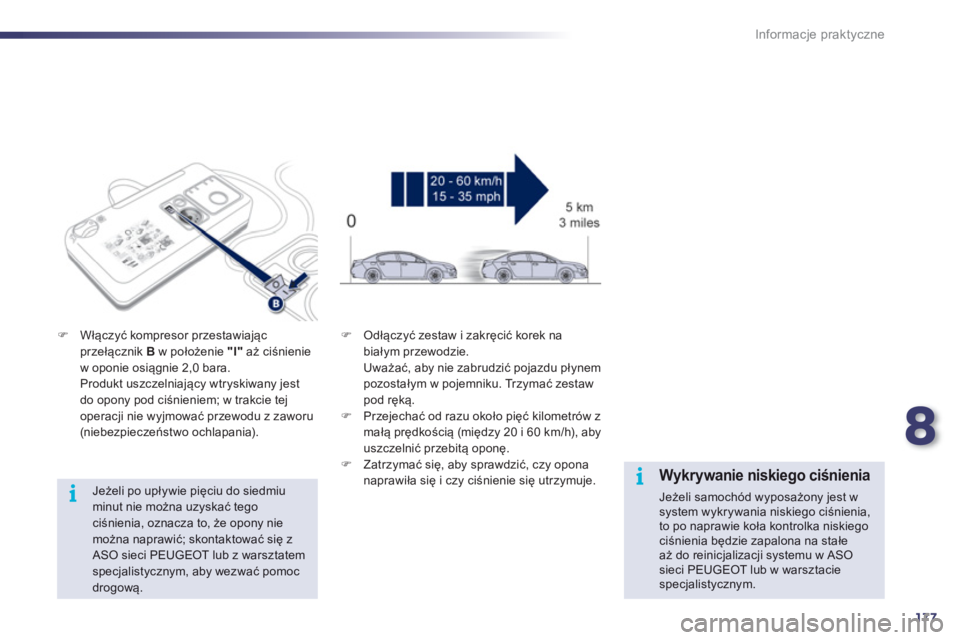

Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci PEUGEOT lub z warsztatemspecjalistycznym, aby wezwać pomoc drogową.
)Włączyć kompresor przestawiającprzełącznik B
w położenie "I"
aż ciśnieniew oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).
)
Odłączyć zestaw i zakręcić korek nabiałym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.) Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.


Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest wsystem wykrywania niskiego ciśnienia, to po naprawie koła kontrolka niskiego ciśnienia będzie zapalona na stałeaż do reinicjalizacji systemu w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

178
!
Informacje praktyczne

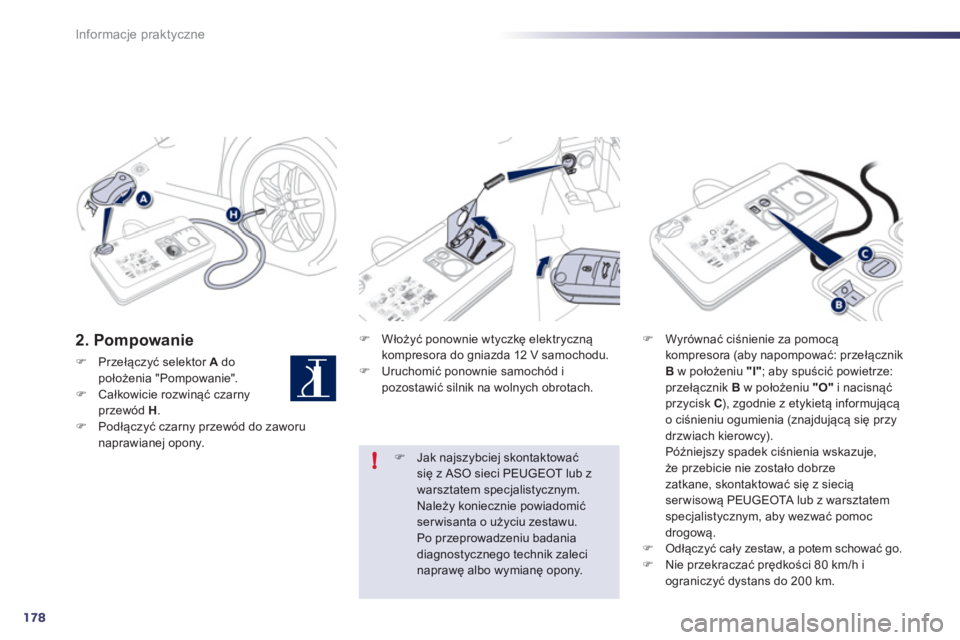

2. Pompowanie
)Przełączyć selektor A
do położenia "Pompowanie".)Całkowicie rozwinąć czarny przewód H.)Podłączyć czarny przew
