Peugeot 508 2012 Instrukcja Obsługi (in Polish)

8
179
!
Informacje praktyczne

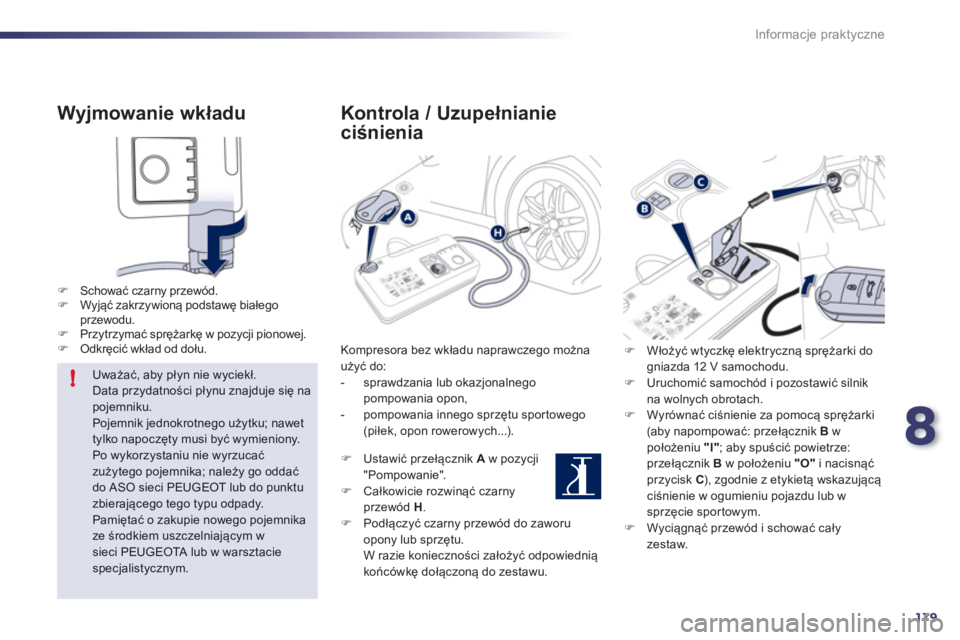

Wyjmowanie wkładu
)
Schować czarnyprzewód.y)
Wyjąć zakrzywioną podstawę białegoprzewodu.)
Przytrzymać sprężarkę w pozycji pionowej.)
Odkręcić wkład od dołu.



Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się napojemniku.Pojemnik jednokrotnego użytku; nawet
tylko napoczęty musi być wymieniony.
Po wykorzystaniu nie wyrzucaćzużytego pojemnika; należy go oddaćdo ASO sieci PEUGEOT lub do punktuzbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnikaze środkiem uszczelniającym wsieci PEUGEOTA lub w warsztacie specjalistycznym.
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego możnaużyü do:
- sprawdzania lub okazjonalnego pompowania opon,
- pompowania innego sprzętu sportowego
(piłek, opon rowerowych...).
)
Ustawić przełącznik Aw pozycji "Pompowanie". )
Całkowicie rozwinąć czarnyprzewód H . )
Podłączyć czarny przewód do zaworu
opony lub sprzętu.
W razie konieczności założyü odpowiednią końcówkę dołączoną do zestawu.
)
Włożyü wtyczkę elektryczną sprężarki dogniazda 12 V samochodu.)
Uruchomić samochód i pozostawić silnikna wolnych obrotach.)
Wyrównać ciśnienie za pomocą sprężarki (aby napompować: przełącznik Bwpołożeniu "I"
; aby spuścić powietrze: przełącznik B
w położeniu "O"
i nacisnąćprzycisk C ), zgodnie z etykietą wskazującą ciśnienie w ogumieniu pojazdu lub wsprzęcie spor towym. )
Wyciągnąć przewód i schować cały
zestaw.

180
Informacje praktyczne

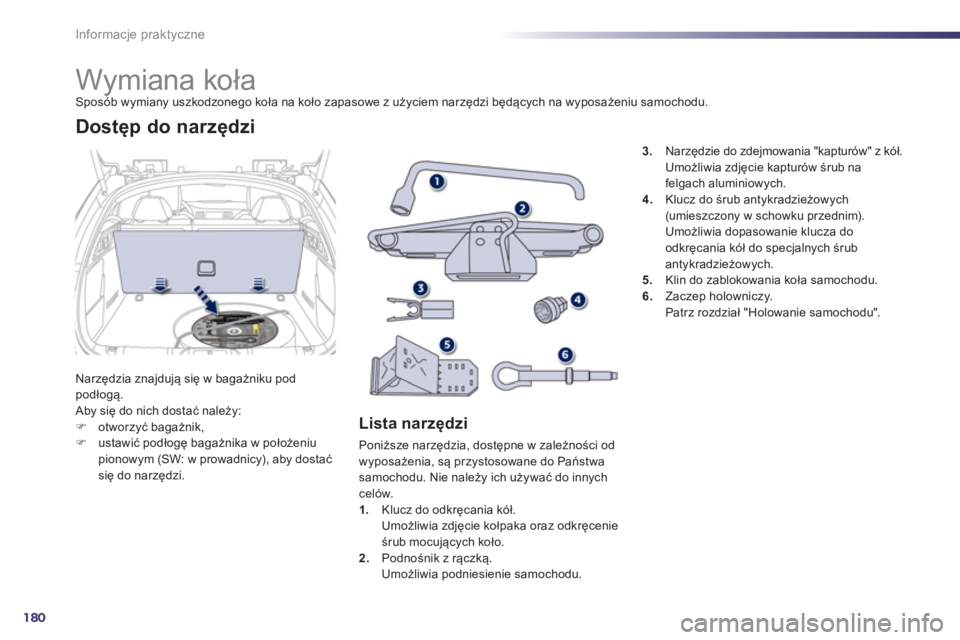

Wymiana koła Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Narzędzia zna
jdują się w bagażniku pod podłogą.
Aby się do nich dostać należy: )otworzyć bagażnik,)ustawić podłogę bagażnika w położeniupionowym (SW: w prowadnicy), aby dostać
się do narzędzi.
Dostęp do narzędzi


Lista narzędzi

Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych celów.1.Klucz do odkręcania k

8
181
i
Informacje praktyczne

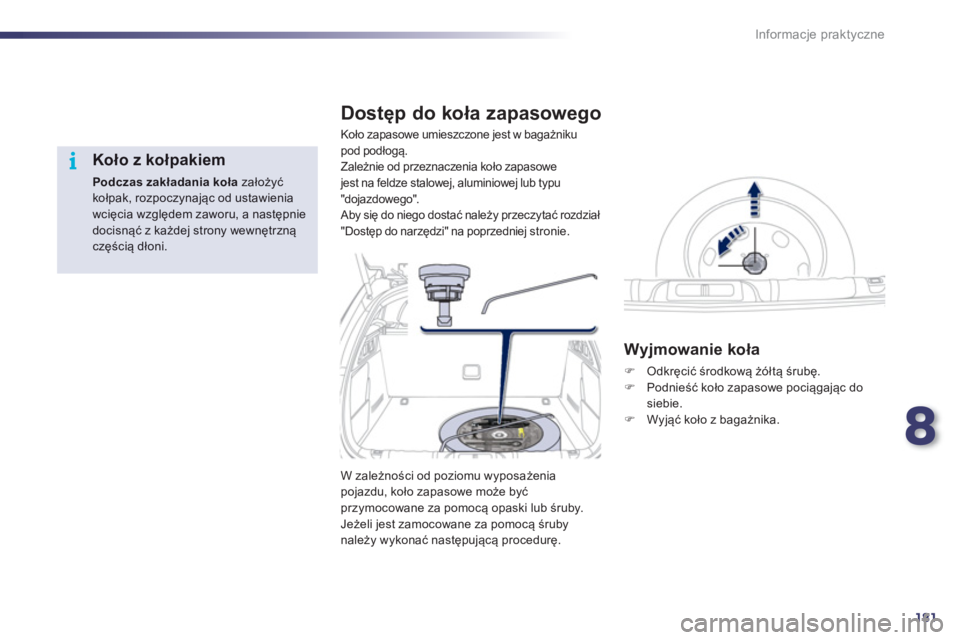

Koło z kołpakiem
Podczas zakładania kołazałożyü kołpak, rozpoczynając od ustawienia wcięcia względem zaworu, a następnie docisnąć z każdej strony wewnętrznączęścią dłoni.
Koło zapasowe umieszczone jest w bagażniku pod podłogą.
Zależnie od przeznaczenia koło zapasowe
jest na feldze stalowej, aluminiowej lub typu "dojazdowego".
Aby się do niego dostać należy przeczytać rozdział "Dostęp do narzędzi" na poprzedniej stronie.
Dostęp do koła zapasowego


Wyjmowanie koła
)
Odkręcić środkową żółtą śrubę. )
Podnieść koło zapasowe pociągając do siebie. )
Wyjąć koło z bagażnika.

W zależno
ści od poziomu wyposażenia pojazdu, koło zapasowe może byćprzymocowane za pomocą opaski lub śruby.Jeżeli jest zamocowane za pomocą śruby
należy wykonać następującą procedurę.

182
i
Informacje praktyczne

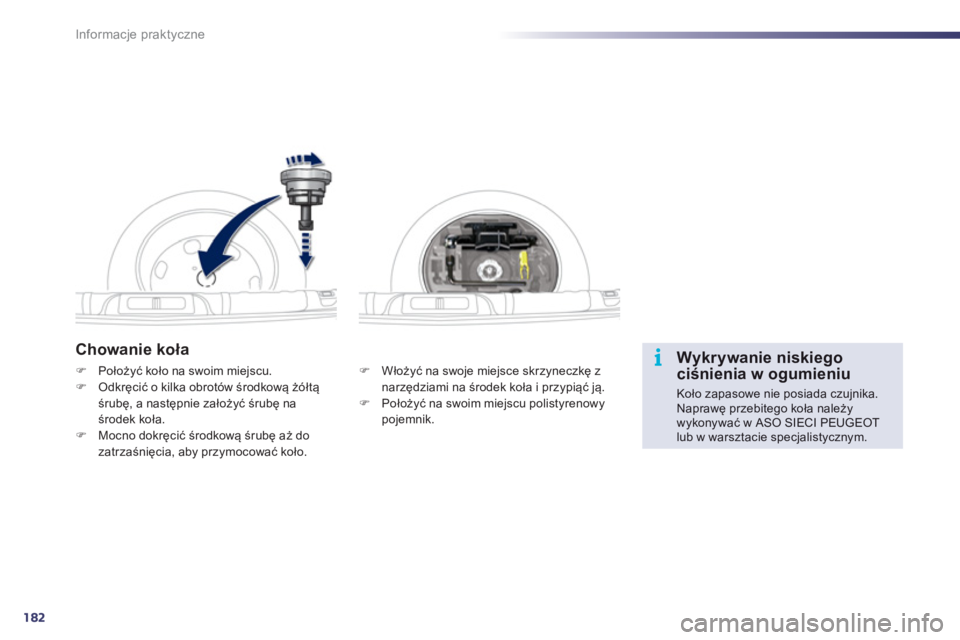

Chowanie koła
)
Włożyü na swoje miejsce skrzyneczkę z
narzędziami na środek koła i przypiąć ją.)
Położyć na swoim miejscu polistyrenowy
pojemnik.
)Położyü koło na swoim miejscu.)Odkręcić o kilka obrotów środkową żółtą śrubę, a następnie założyć śrubę na środek koła.)Mocno dokręcić środkową śrubę aż dozatrzaśnięcia, aby przymocować koło.
Wykrywanie niskiegociśnienia w ogumieniu

Koło zapasowe nie posiada czujnika. Naprawę przebitego koła należy wykonywać w ASO SIECI PEUGEOTlub w warsztacie specjalistycznym.

8
183
i
Informacje praktyczne

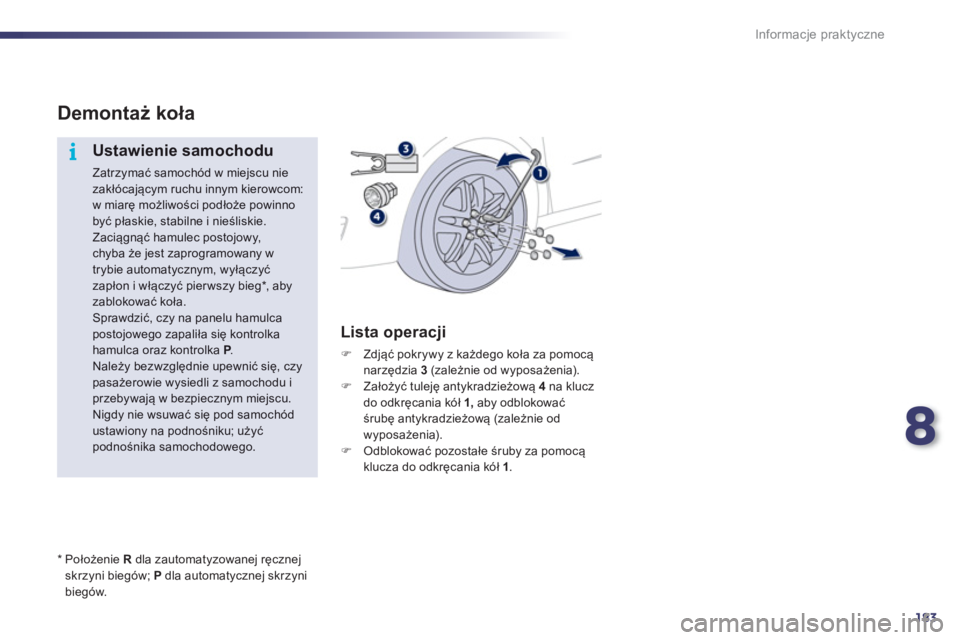

Demontaż koła


Ustawienie samochodu

Zatrzymać samochód w miejscu nie zakłócającym ruchu innym kierowcom:w miarę możliwości podłoże powinnobyć płaskie, stabilne i nieśliskie.

Zaciągnąć hamulec postojowy, chyba że jest zaprogramowany w trybie automatycznym, wyłączyć zapłon i włączyć pierwszy bieg
* , aby zablokować koła.
Sprawdzić, czy na panelu hamulcapostojowego zapaliła się kontrolkahamulca oraz kontrolka P.P
Należy bezwzględnie upewnić się, czypasażerowie wysiedli z samochodu iprzebywają w bezpiecznym miejscu.
Nigdy nie wsuwać się pod samochód ustawiony na podnośniku; użyü podnośnika samochodowego.
Lista operacji
)
Zdjąć pokrywy z każdego koła za pomocą
narzędzia 3(zależnie od wyposażenia).)
Założyü tuleję antykradzieżową 4na klucz
do odkręcania k

184
Informacje praktyczne

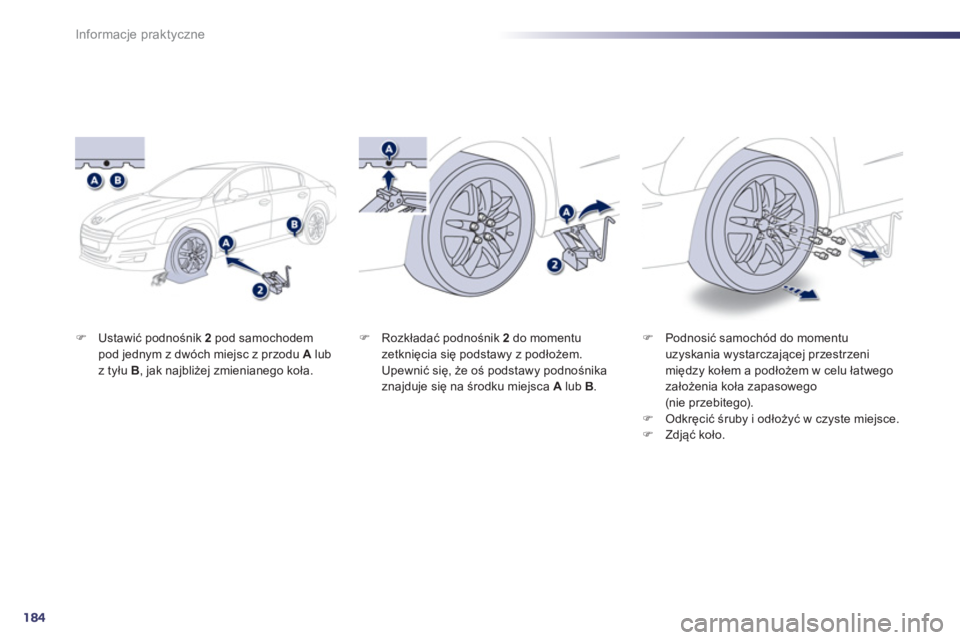

)Ustawić podnośnik 2 pod samochodem pod jednym z dwóch miejsc z przodu Alub z tyłu B, jak najbliżej zmienianego koła.
)Podnosić samoch

8
185
i
Informacje praktyczne

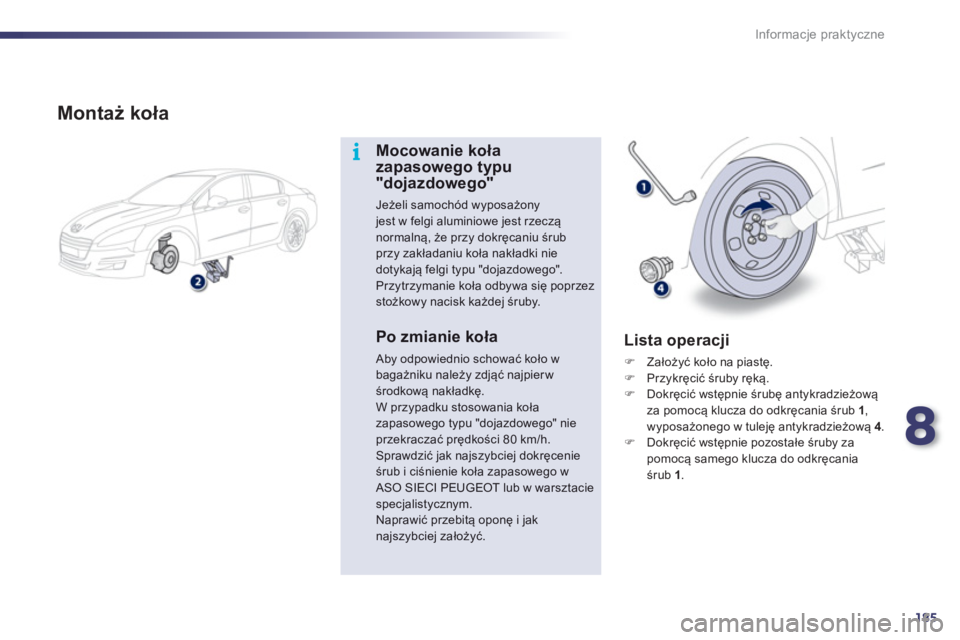

Montaż koła
Mocowanie koła zapasowego typu "dojazdowego"
Jeżeli samochód wyposażony jest w felgi aluminiowe jest rzeczą
normalną, że przy dokręcaniu śrubprzy zakładaniu koła nakładki nie dotykają felgi typu "dojazdowego".Przytrzymanie koła odbywa się poprzezstożkowy nacisk każdej śruby.
Po zmianie koła

Aby odpowiednio schować koło w bagażniku należy zdjąć najpierw środkową nakładkę.W przypadku stosowania kołazapasowego typu "dojazdowego" nieprzekraczać prędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie śrub i ciśnienie koła zapasowego wASO SIECI PEUGEOT lub w warsztaciespecjalistycznym.Naprawić przebitą oponę i jaknajszybciej założyü.


Lista operacji
)
Założyü koło na piastę.)
Przykręcić śruby ręką.)
Dokręcić wstępnie śrubę antykradzieżowąza pomocą klucza do odkręcania śrub 1,
wyposażonego w tuleję antykradzieżową 4.
)
Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.

186
Informacje praktyczne

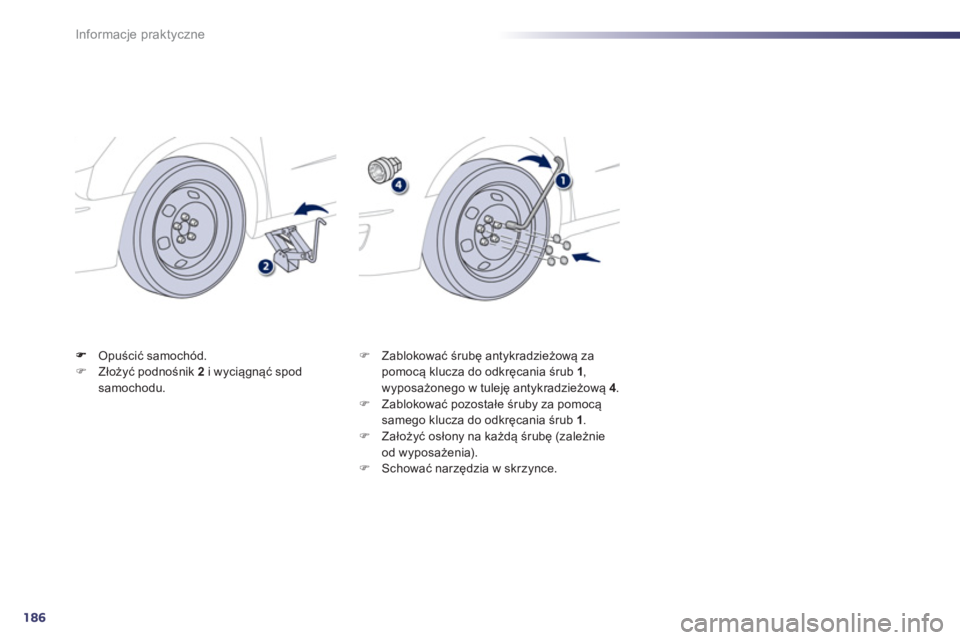

Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spodsamochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4.)
Zablokować pozostałe śruby za pomocąsamego klucza do odkręcania śrub 1.
)
Założyć osłony na każdą śrubę (zależnieod wyposażenia). )
Schować narzędzia w skrzynce.

8
187
i
Informacje praktyczne

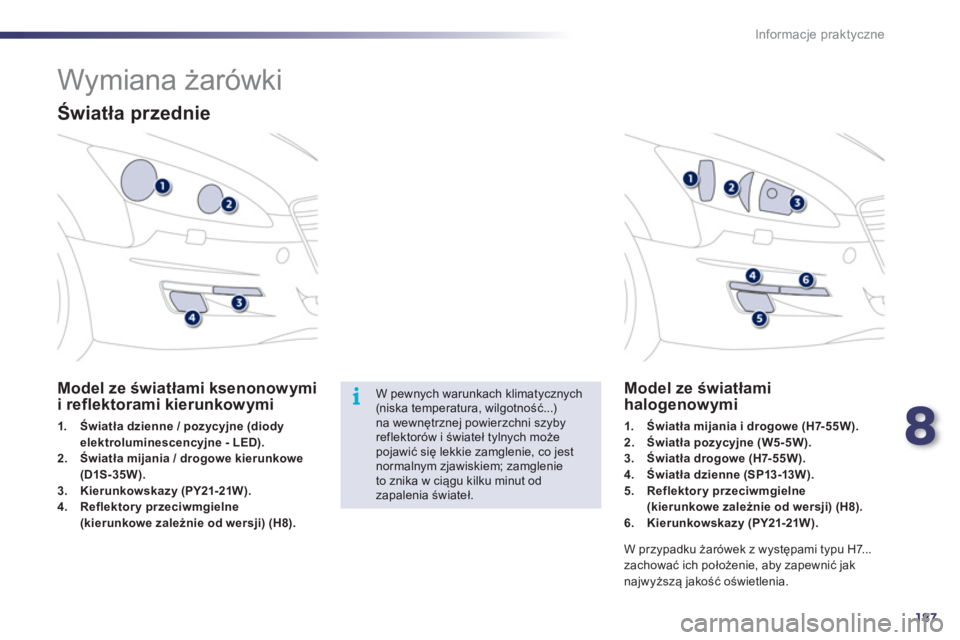

Wymiana żarówki


Światła przednie
Model ze światłami ksenonowymii reflektorami kierunkowymi
1.Światła dzienne / pozycyjne (diody
elektroluminescencyjne - LED).2.Światła mijania / drogowe kierunkowe(D1S-35W).3.Kierunkowskazy (PY21-21W).4.Reflektory przeciwmgielne(kierunkowe zależnie od wersji) (H8).
Model ze światłami halogenowymi
1.Światła mijania i drogowe (H7-55W).2.Światła pozycyjne (W5-5W).3.Światła drogowe (H7-55W).4.Światła dzienne (SP13-13W).5.Reflektory przeciwmgielne(kierunkowe zależnie od wersji) (H8).6.
Kierunkowskazy (PY21-21W).

W przypadku żarówek z występami typu H7...
zachować ich położenie, aby zapewnić jak
najwyższą jakość oświetlenia.

W pewnych warunkach klimatycznych(niska temperatura, wilgotność...)na wewnętrznej powierzchni szyby reflektor

188
!!
Informacje praktyczne

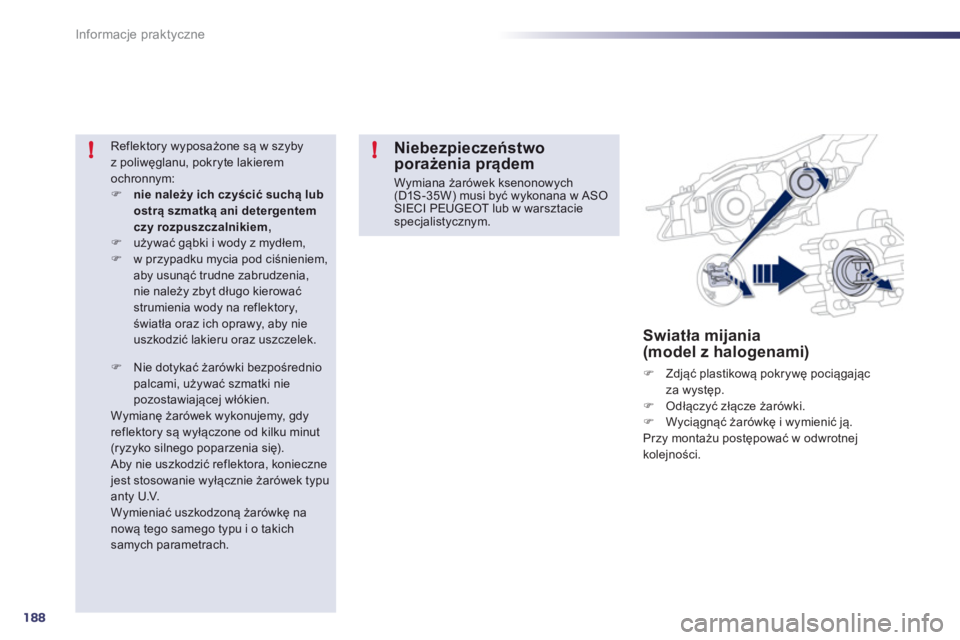

Swiatła mijania (model z halogenami)
)
Zdjąć plastikową pokrywę pociągając
za występ.) Odłączyć złącze żarówki. )
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej kolejności.


Reflektory wyposażone są w szyby
z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentemczy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych(D1S -35W) musi być wykonana w ASO SIECI PEUGEOT lub w warsztaciespecjalistycznym.

)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien. Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut(ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V.Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
