Peugeot 508 2014 Manuel du propriétaire (in French)

10
239
Caractéristiques techniques
Moteur Diesel2,0 l HDi 140 ch2,0 l HDi 163 ch
Boîte de vitesses Manuelle (6 rapports) Automatique (6 rapports) Manuelle (6 rapports)
Types Variantes Versions 8DRHR8 - 8ERHR8 8DRHF8 - 8ERHF8 8DRHHA - 8ERHHA 8DRHDA - 8ERHDA 8DRHH8 - 8ERHH8
Silhouette Berline SW Berline SW Berline SW
Cylindrée (cm 3 ) 1 997 1 997
Alésage x course (mm) 85 x 88 85 x 88
Puiss. maxi : norme CEE (kW) 10 0 103 10 0 120
Régime de puiss. maxi (tr/min) 4 000 3 750
Couple maxi : norme CEE (Nm) 320 340
Régime de couple maxi (tr/min) 2 000 2 000
Carburant Gazole
Catalyseur oui
Filtre à particules oui non
Capacités d'huile (en litres)
Moteur (avec échange cartouche) 5,25 5
Motorisations et boîtes de vitesses Diesel

240
Caractéristiques techniques
Motorisations et boîtes de vitesses Diesel
Moteur Diesel2,2 l HDi 204 ch
Boîte de vitesses Automatique (6 rapports)
Types Variantes Versions 8D4HLA - 8E4HLA
Silhouette Berline SW
Cylindrée (cm 3 ) 2 179
Alésage x course (mm) 85 x 96
Puiss. maxi : norme CEE (kW) 150
Régime de puiss. maxi (tr/min) 3 500
Couple maxi : norme CEE (Nm) 450
Régime de couple maxi (tr/min) 2 000
Carburant Gazole
Catalyseur oui
Filtre à particules oui
Capacités d'huile (en litres)
Moteur (avec échange cartouche) 5,25

10
241
Caractéristiques techniques
Motorisations et boîtes de vitesses Diesel Blue HDi
Moteur Diesel2,0 l Blue HDi 1502,0 l Blue HDi 180
Boîte de vitesses Manuelle (6 rapports) Automatique (6 rapports)
Types Variantes Versions 8DAHXM/S 8EAHXM/S 8DAHWT/S 8 E A HW T/S
Silhouette Berline SW Berline SW
Cylindrée (cm 3 ) 1 997 1 997
Alésage x course (mm) 85 x 88 85 x 88
Puiss. maxi : norme CEE (kW) 11 0 13 3
Régime de puiss. maxi (tr/min) 4 000 3 750
Couple maxi : norme CEE (Nm) 370 400
Régime de couple maxi (tr/min) 2 000 2 000
Carburant Gazole Gazole
Catalyseur oui oui
Filtre à particules oui oui
Capacités d'huile (en litres)
Moteur (avec échange cartouche) - -

242
Caractéristiques techniques
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1 000 mètres supplémentaires. Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Masses et charges remorquables (en kg) Diesel
Moteur Diesel1,6 l HDi 110 ch
Boîtes de vitesses Manuelle (5 rapports) Manuelle pilotée (6 rapports)
Types Variantes Versions 8D9HL0 - 8E9HL0 8D9HR8/PS - 8E9HR8/PS
Silhouette Berline SW Berline SW
- Masse à vide 1 405 1 425 1 410 1 430
- Masse en ordre de marche * 1 480 1 500 1 485 1 505
- Masse maximale techniquement admissible en charge (MTAC) 1 975 2 080 2 005 2 100
- Masse totale roulante autorisée (MTR A) en pente 12% 3 175 3 180 3 205 3 200
- Remorque freinée (dans la limite du MTR A) en pente 10% ou 12% 1 200 1 100 1 200 1 100
- Remorque freinée ** (avec report de charge dans la limite du MTR A) 1 475 1 375 1 475 1 375
- Remorque non freinée 74 0 74 5 74 0 750
- Poids recommandé sur flèche 75

10
243
Caractéristiques techniques
Moteurs Diesel2,0 l HDi 140 ch2,0 l HDi 163 ch
Boîtes de vitesses Manuelle (6 rapports) Automatique (6 rapports) Manuelle (6 rapports)
Types Variantes Versions 8DRHR8 - 8ERHR8 8DRHF8 - 8ERHF8 8DRHHA - 8ERHHA 8DRHDA - 8ERHDA 8DRHH8 - 8ERHH8
Silhouette Berline SW Berline SW Berline SW
- Masse à vide 1 430 1 500 1 520 1 540 1 480 1 500
- Masse en ordre de marche * 1 505 1 575 1 595 1 615 1 555 1 575
- Masse maximale techniquement admissible en charge (MTAC) 2 065 2 140 2 105 2 180 2 075 2 140
- Masse totale roulante autorisée (MTR A) en pente 12% 3 665 3 640 3 405 3 380 3 675 3 640
- Remorque freinée (dans la limite du MTR A) en pente 10% ou 12% 1 600 1 500 1 300 1 200 1 600 1 500
- Remorque freinée ** (avec report de charge dans la limite du MTR A) 1 875 1 775 1 575 1 475 1 875 1 775
- Remorque non freinée 750 750
- Poids recommandé sur flèche 75 75
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1 000 mètres supplémentaires. Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Masses et charges remorquables (en kg) Diesel

244
Caractéristiques techniques
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1 000 mètres supplémentaires. Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Masses et charges remorquables (en kg) Diesel
Moteur Diesel2,2 l HDi 204 ch
Boîte de vitesses Automatique (6 rapports)
Types Variantes Versions 8D4HLA - 8E4HLA
Silhouette Berline SW
- Masse à vide 1 540 1 660
- Masse en ordre de marche * 1 615 1 735
- Masse maximale techniquement admissible en charge (MTAC) 2 155 2 280
- Masse totale roulante autorisée (MTR A) en pente 12% 3 855 3 880
- Remorque freinée (dans la limite du MTR A) en pente 10% ou 12% 1 700 1 600
- Remorque freinée ** (avec report de charge dans la limite du MTR A) 1 975 1 875
- Remorque non freinée 750
- Poids recommandé sur flèche 75

10
245
Caractéristiques techniques
Masses et charges remorquables (en kg) Diesel Blue HDi
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg). ** La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1 000 mètres supplémentaires. Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Moteurs Diesel2,0 l Blue HDi 1502,0 l Blue HDi 180
Boîtes de vitesses Manuelle (6 rapports) Automatique (6 rapports)
Types Variantes Versions 8DAHXM/S - 8EAHXM/S 8DAHWT/S - 8EAHWT/S
Silhouette Berline SW Berline SW
- Masse à vide - - - -
- Masse en ordre de marche * - - - -
- Masse maximale techniquement admissible en charge (MTAC) - - - -
- Masse totale roulante autorisée (MTR A) en pente 12% - - - -
- Remorque freinée (dans la limite du MTR A) en pente 10% ou 12% - - - -
- Remorque freinée ** (avec report de charge dans la limite du MTR A) - - - -
- Remorque non freinée 750 750
- Poids recommandé sur flèche 75 75

246
Caractéristiques techniques
Berline SW

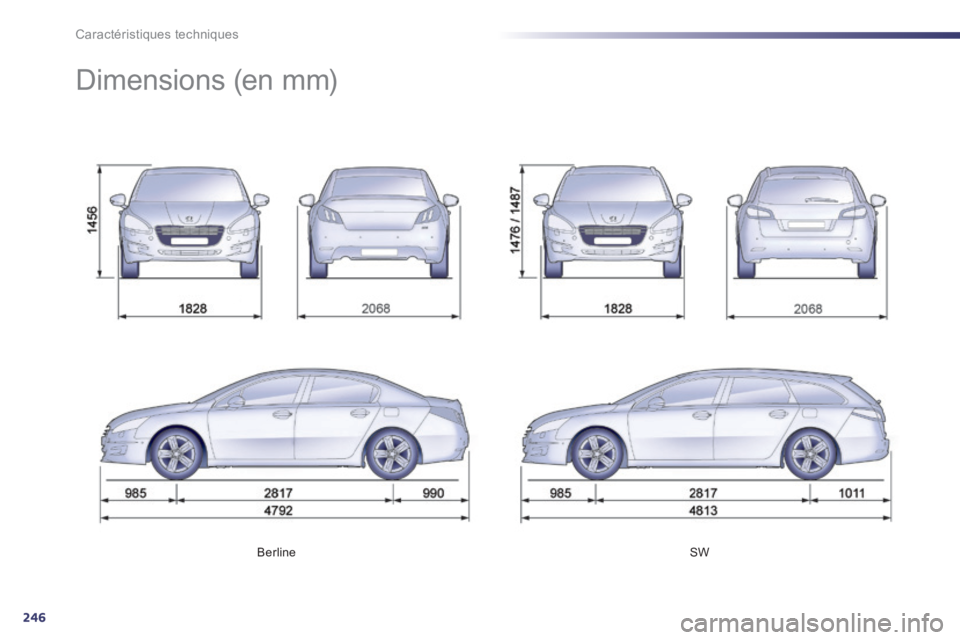

Dimensions (en mm)

10
247
Caractéristiques techniques

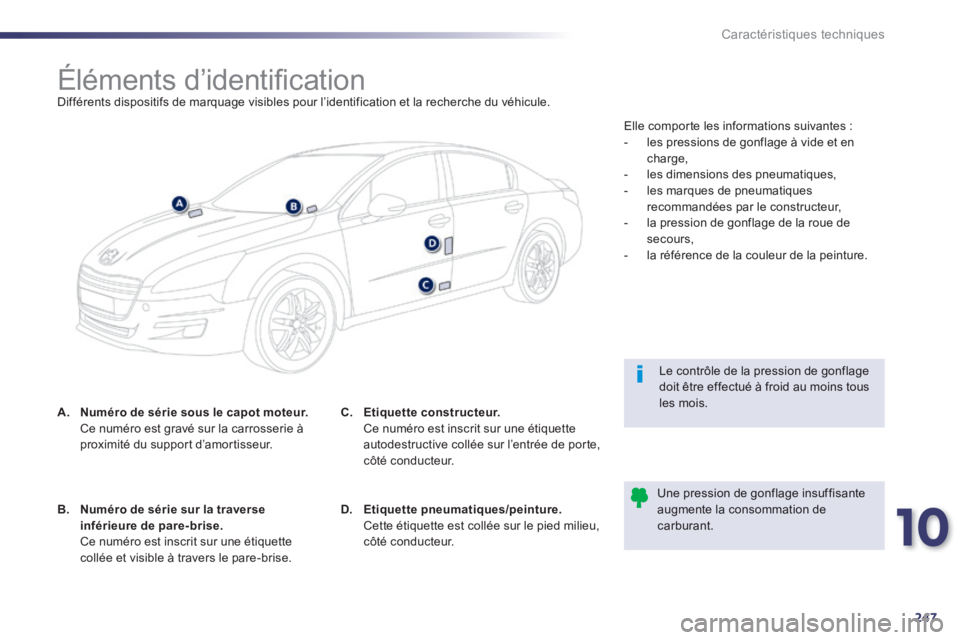

Éléments d’identifi cation Différents dispositifs de marquage visibles pour l’identification et la recherche du véhicule.
A. Numéro de série sous le capot moteur. Ce numéro est gravé sur la carrosserie à proximité du support d’amortisseur.
Le contrôle de la pression de gonflage doit être effectué à froid au moins tous les mois.
Une pression de gonflage insuffisante augmente la consommation de carburant. B. Numéro de série sur la traverse inférieure de pare-brise. Ce numéro est inscrit sur une étiquette collée et visible à travers le pare-brise.
C. Etiquette constructeur. Ce numéro est inscrit sur une étiquette autodestructive collée sur l’entrée de porte, côté conducteur.
D. Etiquette pneumatiques/peinture. Cette étiquette est collée sur le pied milieu, côté conducteur.
Elle comporte les informations suivantes : - les pressions de gonflage à vide et en charge, - les dimensions des pneumatiques, - les marques de pneumatiques recommandées par le constructeur, - la pression de gonflage de la roue de secours, - la référence de la couleur de la peinture.
