Peugeot 508 2014 Omistajan käsikirja (in Finnish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 508, Model: Peugeot 508 2014Pages: 352, PDF Size: 13.65 MB
Page 171 of 352

7
169
Turvallissus
508_fi_Chap07_securite_ed01-2014

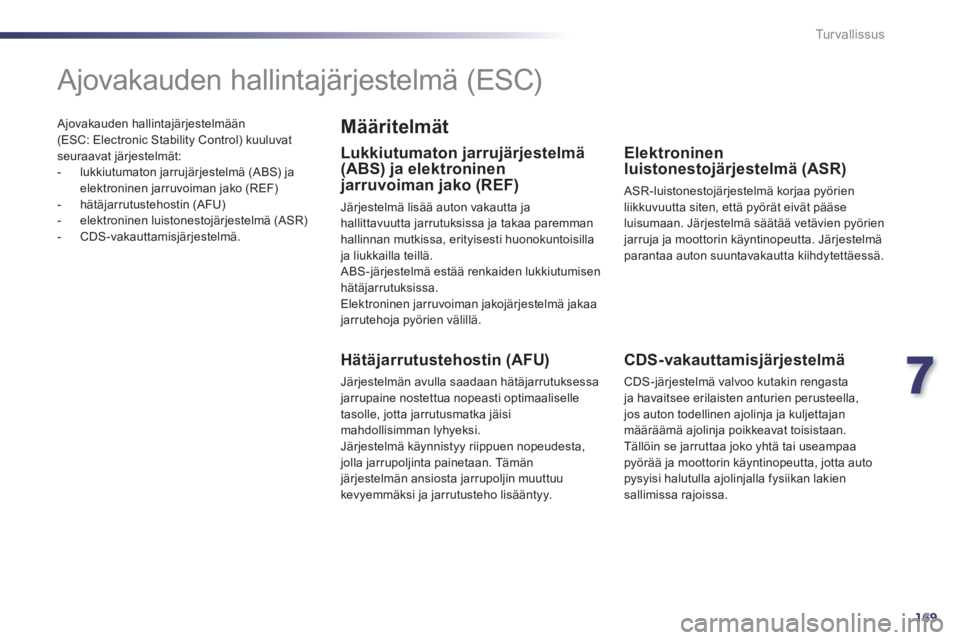

Ajovakauden hallintajärjestelmään (ESC: Electronic Stability Control) kuuluvat seuraavat järjestelmät: - lukkiutumaton jarrujärjestelmä (ABS) ja elektroninen jarruvoiman jako (REF) - hätäjarrutustehostin (AFU) - elektroninen luistonestojärjestelmä (ASR) - CDS-vakauttamisjärjestelmä.
Ajovakauden hallintajärjestelmä (ESC)
Määritelmät
Lukkiutumaton jarrujärjestelmä (ABS) ja elektroninen jarruvoiman jako (REF)
Järjestelmä lisää auton vakautta ja hallittavuutta jarrutuksissa ja takaa paremman hallinnan mutkissa, erityisesti huonokuntoisilla ja liukkailla teillä. ABS-järjestelmä estää renkaiden lukkiutumisen hätäjarrutuksissa. Elektroninen jarruvoiman jakojärjestelmä jakaa jarrutehoja pyörien välillä.
Hätäjarrutustehostin (AFU)
Järjestelmän avulla saadaan hätäjarrutuksessa jarrupaine nostettua nopeasti optimaaliselle tasolle, jotta jarrutusmatka jäisi mahdollisimman lyhyeksi. Järjestelmä käynnistyy riippuen nopeudesta, jolla jarrupoljinta painetaan. Tämän järjestelmän ansiosta jarrupoljin muuttuu kevyemmäksi ja jarrutusteho lisääntyy.
Elektroninen luistonestojärjestelmä (ASR)
ASR-luistonestojärjestelmä korjaa pyörien liikkuvuutta siten, että pyörät eivät pääse luisumaan. Järjestelmä säätää vetävien pyörien jarruja ja moottorin käyntinopeutta. Järjestelmä parantaa auton suuntavakautta kiihdytettäessä.
CDS-vakauttamisjärjestelmä
CDS-järjestelmä valvoo kutakin rengasta ja havaitsee erilaisten anturien perusteella, jos auton todellinen ajolinja ja kuljettajan määräämä ajolinja poikkeavat toisistaan. Tällöin se jarruttaa joko yhtä tai useampaa pyörää ja moottorin käyntinopeutta, jotta auto pysyisi halutulla ajolinjalla fysiikan lakien sallimissa rajoissa.
Page 172 of 352

170
Turvallissus
508_fi_Chap07_securite_ed01-2014

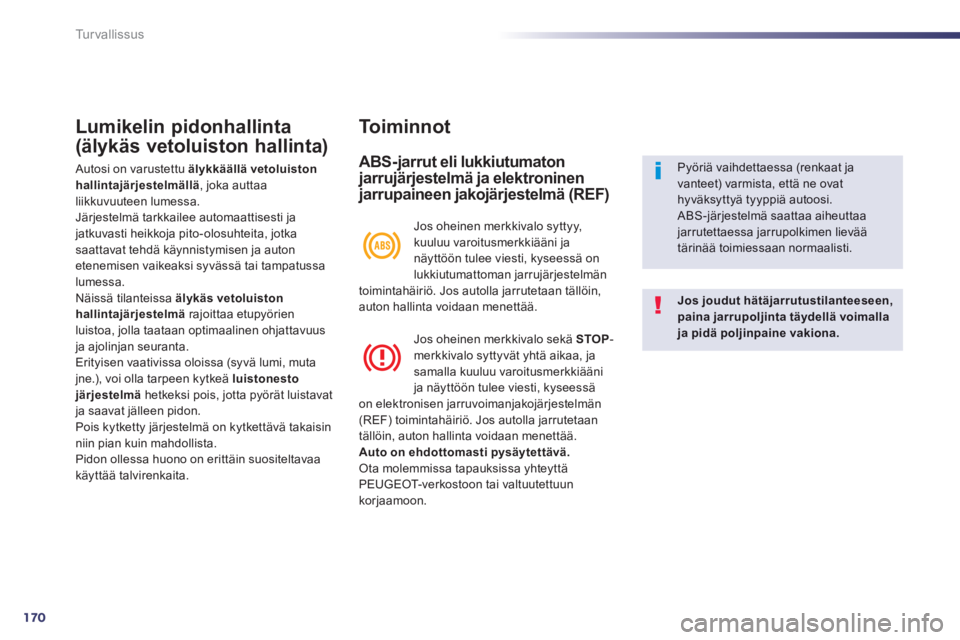

Lumikelin pidonhallinta
(älykäs vetoluiston hallinta)
Autosi on varustettu älykkäällä vetoluiston hallintajärjestelmällä , joka auttaa liikkuvuuteen lumessa. Järjestelmä tarkkailee automaattisesti ja jatkuvasti heikkoja pito-olosuhteita, jotka saattavat tehdä käynnistymisen ja auton etenemisen vaikeaksi syvässä tai tampatussa lumessa. Näissä tilanteissa älykäs vetoluiston hallintajärjestelmä rajoittaa etupyörien luistoa, jolla taataan optimaalinen ohjattavuus ja ajolinjan seuranta. Erityisen vaativissa oloissa (syvä lumi, muta jne.), voi olla tarpeen kytkeä luistonestojärjestelmä hetkeksi pois, jotta pyörät luistavat ja saavat jälleen pidon. Pois kytketty järjestelmä on kytkettävä takaisin niin pian kuin mahdollista. Pidon ollessa huono on erittäin suositeltavaa käyttää talvirenkaita.
Toiminnot
ABS-jarrut eli lukkiutumaton jarrujärjestelmä ja elektroninen jarrupaineen jakojärjestelmä (REF)
Jos joudut hätäjarrutustilanteeseen, paina jarrupoljinta täydellä voimalla ja pidä poljinpaine vakiona.
Pyöriä vaihdettaessa (renkaat ja vanteet) varmista, että ne ovat hyväksyttyä tyyppiä autoosi. ABS-järjestelmä saattaa aiheuttaa jarrutettaessa jarrupolkimen lievää tärinää toimiessaan normaalisti.
Jos oheinen merkkivalo syttyy, kuuluu varoitusmerkkiääni ja näyttöön tulee viesti, kyseessä on lukkiutumattoman jarrujärjestelmän toimintahäiriö. Jos autolla jarrutetaan tällöin, auton hallinta voidaan menettää.
Jos oheinen merkkivalo sekä STOP -merkkivalo syttyvät yhtä aikaa, ja samalla kuuluu varoitusmerkkiääni ja näyttöön tulee viesti, kyseessä on elektronisen jarruvoimanjakojärjestelmän (REF) toimintahäiriö. Jos autolla jarrutetaan tällöin, auton hallinta voidaan menettää. Auto on ehdottomasti pysäytettävä. Ota molemmissa tapauksissa yhteyttä PEUGEOT-verkostoon tai valtuutettuun korjaamoon.

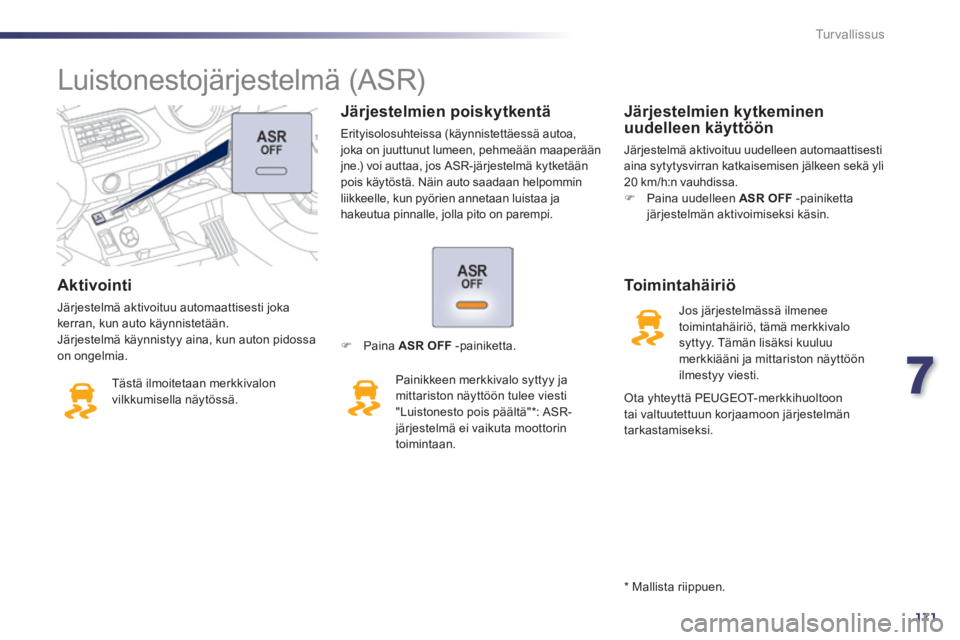

Page 173 of 352

7
171
Turvallissus
508_fi_Chap07_securite_ed01-2014
Aktivointi
Järjestelmä aktivoituu automaattisesti joka kerran, kun auto käynnistetään. Järjestelmä käynnistyy aina, kun auton pidossa on ongelmia.
Tästä ilmoitetaan merkkivalon vilkkumisella näytössä.
Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä autoa, joka on juuttunut lumeen, pehmeään maaperään jne.) voi auttaa, jos ASR-järjestelmä kytketään pois käytöstä. Näin auto saadaan helpommin liikkeelle, kun pyörien annetaan luistaa ja hakeutua pinnalle, jolla pito on parempi.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö, tämä merkkivalo syttyy. Tämän lisäksi kuuluu merkkiääni ja mittariston näyttöön ilmestyy viesti.
Järjestelmien kytkeminen uudelleen käyttöön
Järjestelmä aktivoituu uudelleen automaattisesti aina sytytysvirran katkaisemisen jälkeen sekä yli 20 km/h:n vauhdissa. Paina uudelleen ASR OFF -painiketta järjestelmän aktivoimiseksi käsin.
Paina ASR OFF -painiketta.
Painikkeen merkkivalo syttyy ja mittariston näyttöön tulee viesti "Luistonesto pois päältä" * : ASR-järjestelmä ei vaikuta moottorin toimintaan.
Luistonestojärjestelmä (ASR)
Ota yhteyttä PEUGEOT-merkkihuoltoon tai valtuutettuun korjaamoon järjestelmän
tarkastamiseksi.
* Mallista riippuen.
Page 174 of 352

172
Turvallissus
508_fi_Chap07_securite_ed01-2014

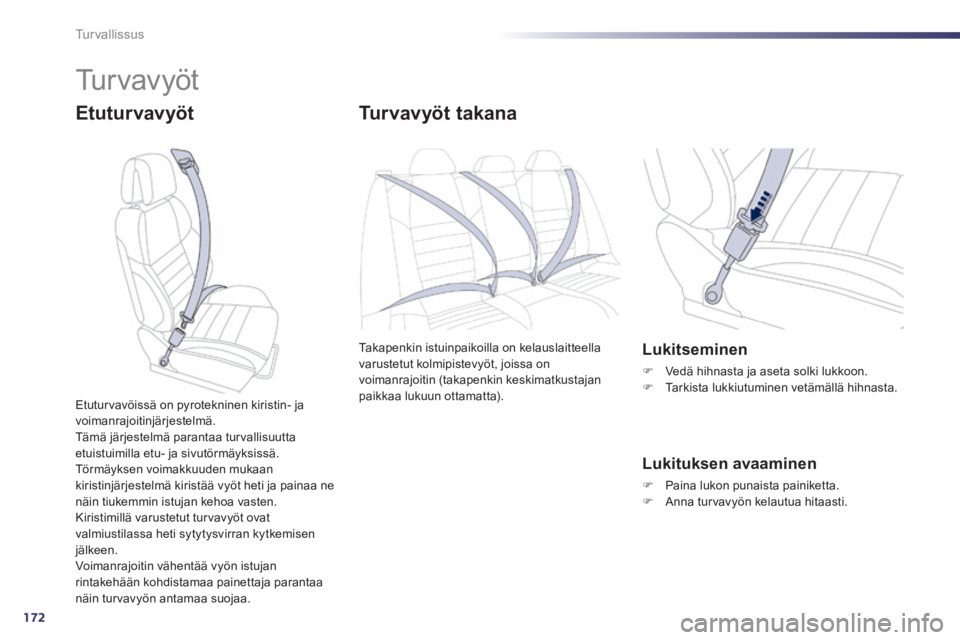

Tu r v a v y ö t
Etuturvavyöt Turvavyöt takana
Takapenkin istuinpaikoilla on kelauslaitteella varustetut kolmipistevyöt, joissa on voimanrajoitin (takapenkin keskimatkustajan paikkaa lukuun ottamatta).
Lukitseminen
Vedä hihnasta ja aseta solki lukkoon. Tarkista lukkiutuminen vetämällä hihnasta.
Lukituksen avaaminen
Paina lukon punaista painiketta. Anna turvavyön kelautua hitaasti.
Etuturvavöissä on pyrotekninen kiristin- ja voimanrajoitinjärjestelmä. Tämä järjestelmä parantaa turvallisuutta etuistuimilla etu- ja sivutörmäyksissä. Törmäyksen voimakkuuden mukaan kiristinjärjestelmä kiristää vyöt heti ja painaa ne näin tiukemmin istujan kehoa vasten. Kiristimillä varustetut turvavyöt ovat valmiustilassa heti sytytysvirran kytkemisen jälkeen. Voimanrajoitin vähentää vyön istujan rintakehään kohdistamaa painettaja parantaa
näin turvavyön antamaa suojaa.

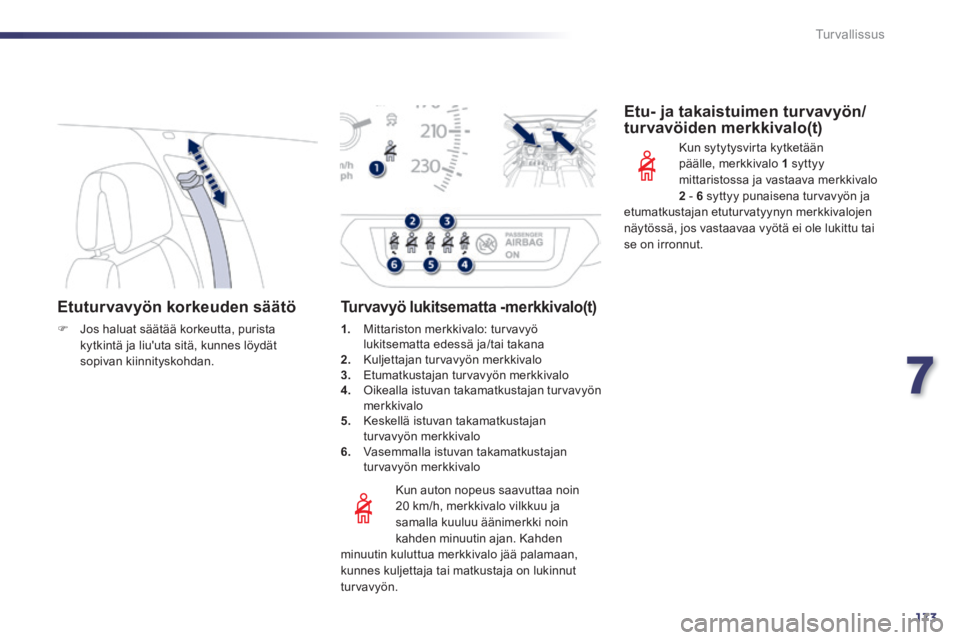

Page 175 of 352

7
173
Turvallissus
508_fi_Chap07_securite_ed01-2014
Etuturvavyön korkeuden säätö
Jos haluat säätää korkeutta, purista kytkintä ja liu'uta sitä, kunnes löydät sopivan kiinnityskohdan.
Kun auton nopeus saavuttaa noin 20 km/h, merkkivalo vilkkuu ja samalla kuuluu äänimerkki noin kahden minuutin ajan. Kahden minuutin kuluttua merkkivalo jää palamaan, kunnes kuljettaja tai matkustaja on lukinnut tur vavyön.
Turvavyö lukitsematta -merkkivalo(t)
1. Mittariston merkkivalo: turvavyö lukitsematta edessä ja/tai takana 2. Kuljettajan turvavyön merkkivalo 3. Etumatkustajan turvavyön merkkivalo 4. Oikealla istuvan takamatkustajan turvavyön merkkivalo 5. Keskellä istuvan takamatkustajan turvavyön merkkivalo 6. Vasemmalla istuvan takamatkustajan turvavyön merkkivalo
Etu- ja takaistuimen turvavyön/turvavöiden merkkivalo(t)
Kun sytytysvirta kytketään päälle, merkkivalo 1 syttyy mittaristossa ja vastaava merkkivalo 2 - 6 syttyy punaisena turvavyön ja etumatkustajan etuturvatyynyn merkkivalojen
näytössä, jos vastaavaa vyötä ei ole lukittu tai se on irronnut.
Page 176 of 352

174
Turvallissus
508_fi_Chap07_securite_ed01-2014

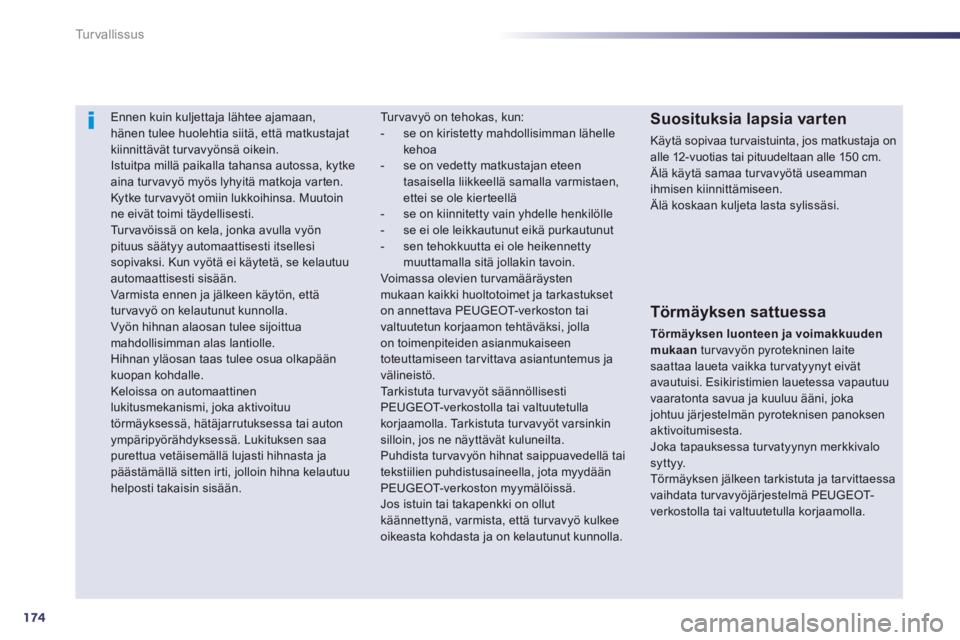

Ennen kuin kuljettaja lähtee ajamaan, hänen tulee huolehtia siitä, että matkustajat kiinnittävät turvavyönsä oikein. Istuitpa millä paikalla tahansa autossa, kytke aina turvavyö myös lyhyitä matkoja varten. Kytke turvavyöt omiin lukkoihinsa. Muutoin ne eivät toimi täydellisesti. Turvavöissä on kela, jonka avulla vyön pituus säätyy automaattisesti itsellesi sopivaksi. Kun vyötä ei käytetä, se kelautuu automaattisesti sisään. Varmista ennen ja jälkeen käytön, että turvavyö on kelautunut kunnolla. Vyön hihnan alaosan tulee sijoittua mahdollisimman alas lantiolle. Hihnan yläosan taas tulee osua olkapään kuopan kohdalle. Keloissa on automaattinen lukitusmekanismi, joka aktivoituu törmäyksessä, hätäjarrutuksessa tai auton ympäripyörähdyksessä. Lukituksen saa purettua vetäisemällä lujasti hihnasta ja päästämällä sitten irti, jolloin hihna kelautuu helposti takaisin sisään.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja on alle 12-vuotias tai pituudeltaan alle 150 cm. Älä käytä samaa turvavyötä useamman ihmisen kiinnittämiseen. Älä koskaan kuljeta lasta sylissäsi.
Turvavyö on tehokas, kun: - se on kiristetty mahdollisimman lähelle kehoa - se on vedetty matkustajan eteen tasaisella liikkeellä samalla varmistaen, ettei se ole kierteellä - se on kiinnitetty vain yhdelle henkilölle - se ei ole leikkautunut eikä purkautunut - sen tehokkuutta ei ole heikennetty muuttamalla sitä jollakin tavoin. Voimassa olevien turvamääräysten mukaan kaikki huoltotoimet ja tarkastukset on annettava PEUGEOT-verkoston tai valtuutetun korjaamon tehtäväksi, jolla on toimenpiteiden asianmukaiseen toteuttamiseen tarvittava asiantuntemus ja välineistö. Tarkistuta turvavyöt säännöllisesti PEUGEOT-verkostolla tai valtuutetulla korjaamolla. Tarkistuta turvavyöt varsinkin silloin, jos ne näyttävät kuluneilta. Puhdista turvavyön hihnat saippuavedellä tai tekstiilien puhdistusaineella, jota myydään PEUGEOT-verkoston myymälöissä. Jos istuin tai takapenkki on ollut käännettynä, varmista, että turvavyö kulkee oikeasta kohdasta ja on kelautunut kunnolla.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden mukaan turvavyön pyrotekninen laite saattaa laueta vaikka turvatyynyt eivät avautuisi. Esikiristimien lauetessa vapautuu vaaratonta savua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta. Joka tapauksessa turvatyynyn merkkivalo syttyy. Törmäyksen jälkeen tarkistuta ja tarvittaessa vaihdata turvavyöjärjestelmä PEUGEOT-verkostolla tai valtuutetulla korjaamolla.
Page 177 of 352

7
175
Turvallissus
508_fi_Chap07_securite_ed01-2014

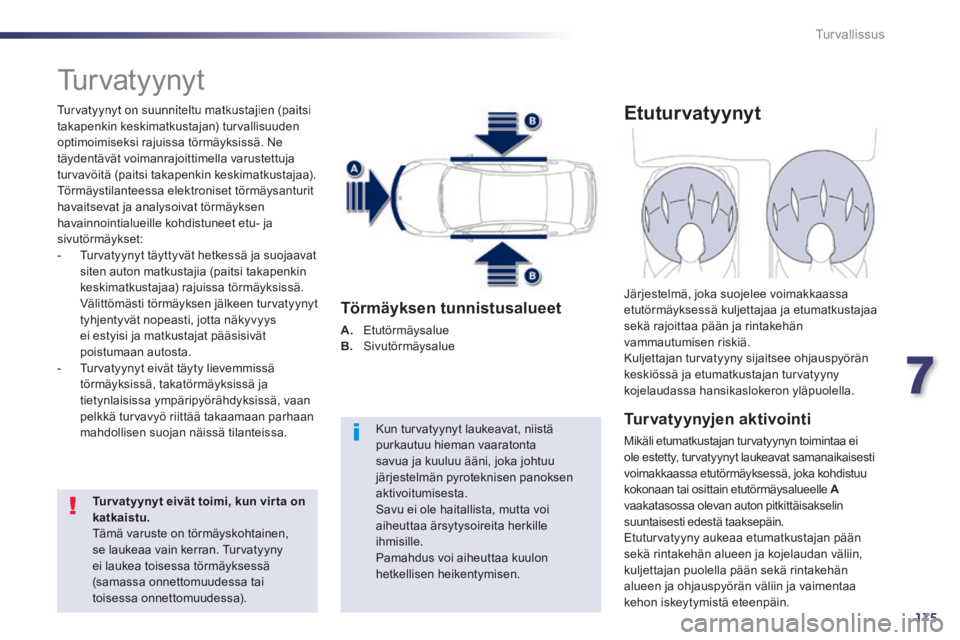

Turvatyynyt
Turvatyynyt on suunniteltu matkustajien (paitsi takapenkin keskimatkustajan) turvallisuuden optimoimiseksi rajuissa törmäyksissä. Ne täydentävät voimanrajoittimella varustettuja turvavöitä (paitsi takapenkin keskimatkustajaa). Törmäystilanteessa elektroniset törmäysanturit havaitsevat ja analysoivat törmäyksen havainnointialueille kohdistuneet etu- ja sivutörmäykset: - Turvatyynyt täyttyvät hetkessä ja suojaavat siten auton matkustajia (paitsi takapenkin keskimatkustajaa) rajuissa törmäyksissä. Välittömästi törmäyksen jälkeen turvatyynyt tyhjentyvät nopeasti, jotta näkyvyys ei estyisi ja matkustajat pääsisivät poistumaan autosta. - Turvatyynyt eivät täyty lievemmissä törmäyksissä, takatörmäyksissä ja tietynlaisissa ympäripyörähdyksissä, vaan pelkkä turvavyö riittää takaamaan parhaan mahdollisen suojan näissä tilanteissa.
Tur vatyynyt eivät toimi, kun vir ta on katkaistu.
Tämä varuste on törmäyskohtainen, se laukeaa vain kerran. Turvatyyny ei laukea toisessa törmäyksessä (samassa onnettomuudessa tai toisessa onnettomuudessa).
Kun turvatyynyt laukeavat, niistä purkautuu hieman vaaratonta savua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta. Savu ei ole haitallista, mutta voi aiheuttaa ärsytysoireita herkille ihmisille. Pamahdus voi aiheuttaa kuulon hetkellisen heikentymisen.
Törmäyksen tunnistusalueet
A. Etutörmäysalue B. Sivutörmäysalue
Etuturvatyynyt
Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toimintaa ei ole estetty, turvatyynyt laukeavat samanaikaisesti voimakkaassa etutörmäyksessä, joka kohdistuu kokonaan tai osittain etutörmäysalueelle A A Avaakatasossa olevan auton pitkittäisakselin suuntaisesti edestä taaksepäin. Etuturvatyyny aukeaa etumatkustajan pään sekä rintakehän alueen ja kojelaudan väliin, kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa kehon iskeytymistä eteenpäin.
Järjestelmä, joka suojelee voimakkaassa etutörmäyksessä kuljettajaa ja etumatkustajaa sekä rajoittaa pään ja rintakehän vammautumisen riskiä. Kuljettajan turvatyyny sijaitsee ohjauspyörän keskiössä ja etumatkustajan turvatyyny kojelaudassa hansikaslokeron yläpuolella.
Page 178 of 352

176
Turvallissus
508_fi_Chap07_securite_ed01-2014

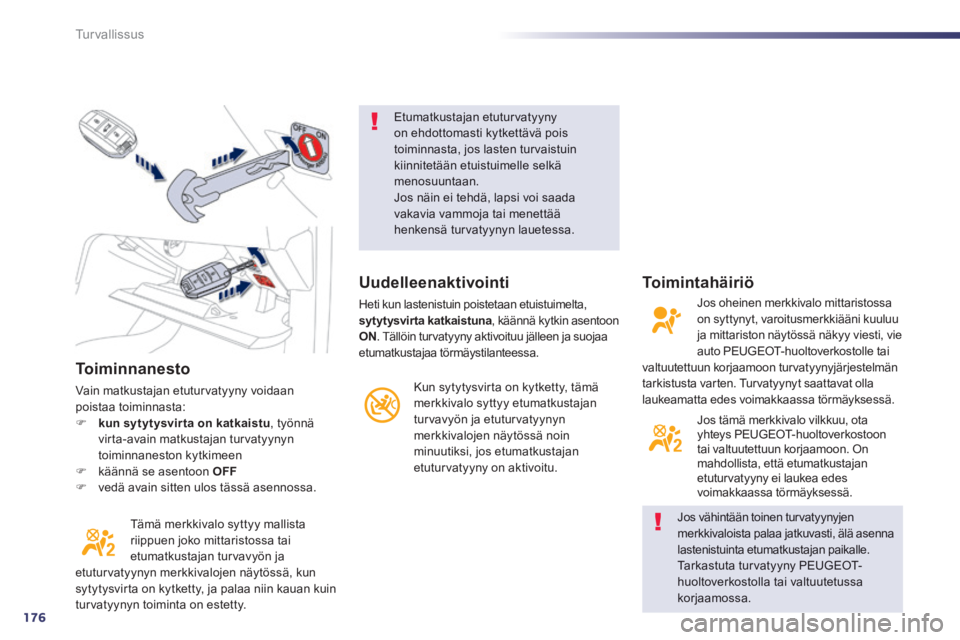

Toiminnanesto
Vain matkustajan etuturvatyyny voidaan poistaa toiminnasta: kun sytytysvirta on katkaistu , työnnä virta-avain matkustajan turvatyynyn toiminnaneston kytkimeen käännä se asentoon OFF vedä avain sitten ulos tässä asennossa.
Tämä merkkivalo syttyy mallista riippuen joko mittaristossa tai etumatkustajan turvavyön ja etuturvatyynyn merkkivalojen näytössä, kun sytytysvirta on kytketty, ja palaa niin kauan kuin turvatyynyn toiminta on estetty.
Etumatkustajan etuturvatyyny on ehdottomasti kytkettävä pois toiminnasta, jos lasten turvaistuin kiinnitetään etuistuimelle selkä menosuuntaan. Jos näin ei tehdä, lapsi voi saada vakavia vammoja tai menettää henkensä turvatyynyn lauetessa.
Jos vähintään toinen turvatyynyjen
merkkivaloista palaa jatkuvasti, älä asenna lastenistuinta etumatkustajan paikalle. Tarkastuta turvatyyny PEUGEOT-huoltoverkostolla tai valtuutetussa korjaamossa.
Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuistuimelta, sytytysvirta katkaistuna , käännä kytkin asentoon ON . Tällöin turvatyyny aktivoituu jälleen ja suojaa etumatkustajaa törmäystilanteessa.
Kun sytytysvirta on kytketty, tämä merkkivalo syttyy etumatkustajan turvavyön ja etuturvatyynyn
merkkivalojen näytössä noin minuutiksi, jos etumatkustajan etuturvatyyny on aktivoitu.
Toimintahäiriö
Jos oheinen merkkivalo mittaristossa on syttynyt, varoitusmerkkiääni kuuluu ja mittariston näytössä näkyy viesti, vie auto PEUGEOT-huoltoverkostolle tai valtuutettuun korjaamoon turvatyynyjärjestelmän tarkistusta varten. Turvatyynyt saattavat olla laukeamatta edes voimakkaassa törmäyksessä.
Jos tämä merkkivalo vilkkuu, ota yhteys PEUGEOT-huoltoverkostoon tai valtuutettuun korjaamoon. On mahdollista, että etumatkustajan etuturvatyyny ei laukea edes voimakkaassa törmäyksessä.
Page 179 of 352

7
177
Turvallissus
508_fi_Chap07_securite_ed01-2014

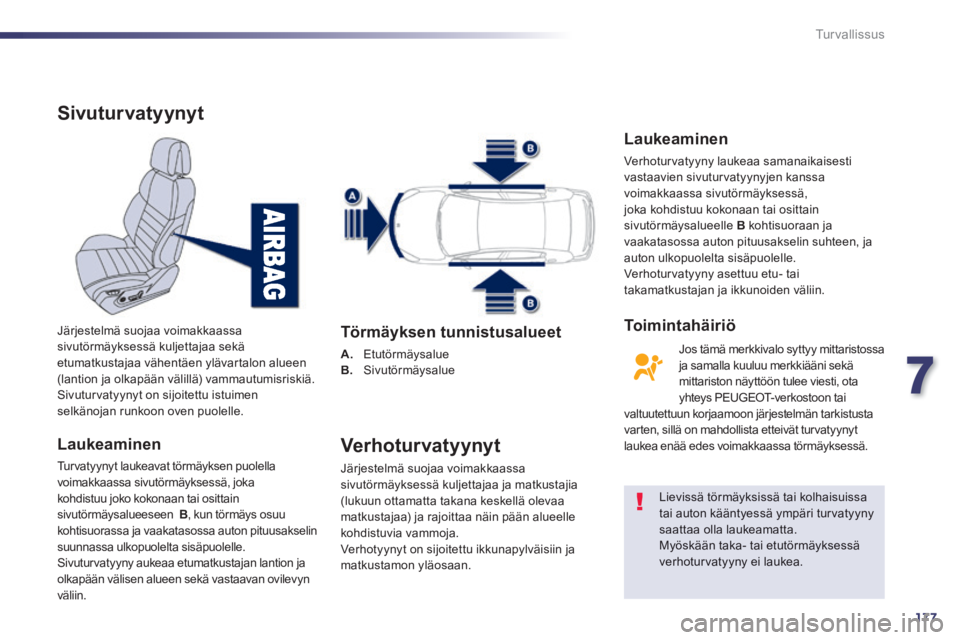

Sivuturvatyynyt
Laukeaminen
Turvatyynyt laukeavat törmäyksen puolella voimakkaassa sivutörmäyksessä, joka kohdistuu joko kokonaan tai osittain sivutörmäysalueeseen B , kun törmäys osuu kohtisuorassa ja vaakatasossa auton pituusakselin suunnassa ulkopuolelta sisäpuolelle. Sivuturvatyyny aukeaa etumatkustajan lantion ja olkapään välisen alueen sekä vastaavan ovilevyn väliin.
Järjestelmä suojaa voimakkaassa sivutörmäyksessä kuljettajaa sekä etumatkustajaa vähentäen ylävartalon alueen (lantion ja olkapään välillä) vammautumisriskiä. Sivuturvatyynyt on sijoitettu istuimen selkänojan runkoon oven puolelle.
Törmäyksen tunnistusalueet
A. Etutörmäysalue B. Sivutörmäysalue
Verhoturvatyynyt
Järjestelmä suojaa voimakkaassa sivutörmäyksessä kuljettajaa ja matkustajia (lukuun ottamatta takana keskellä olevaa matkustajaa) ja rajoittaa näin pään alueelle kohdistuvia vammoja. Verhotyynyt on sijoitettu ikkunapylväisiin ja matkustamon yläosaan.
Lievissä törmäyksissä tai kolhaisuissa tai auton kääntyessä ympäri turvatyyny saattaa olla laukeamatta. Myöskään taka- tai etutörmäyksessä verhoturvatyyny ei laukea.
Laukeaminen
Verhoturvatyyny laukeaa samanaikaisesti vastaavien sivuturvatyynyjen kanssa voimakkaassa sivutörmäyksessä, joka kohdistuu kokonaan tai osittain sivutörmäysalueelle B kohtisuoraan ja vaakatasossa auton pituusakselin suhteen, ja auton ulkopuolelta sisäpuolelle. Verhoturvatyyny asettuu etu- tai takamatkustajan ja ikkunoiden väliin.
Jos tämä merkkivalo syttyy mittaristossa ja samalla kuuluu merkkiääni sekä mittariston näyttöön tulee viesti, ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon järjestelmän tarkistusta varten, sillä on mahdollista etteivät turvatyynyt laukea enää edes voimakkaassa törmäyksessä.
Toimintahäiriö
Page 180 of 352

178
Turvallissus
508_fi_Chap07_securite_ed01-2014

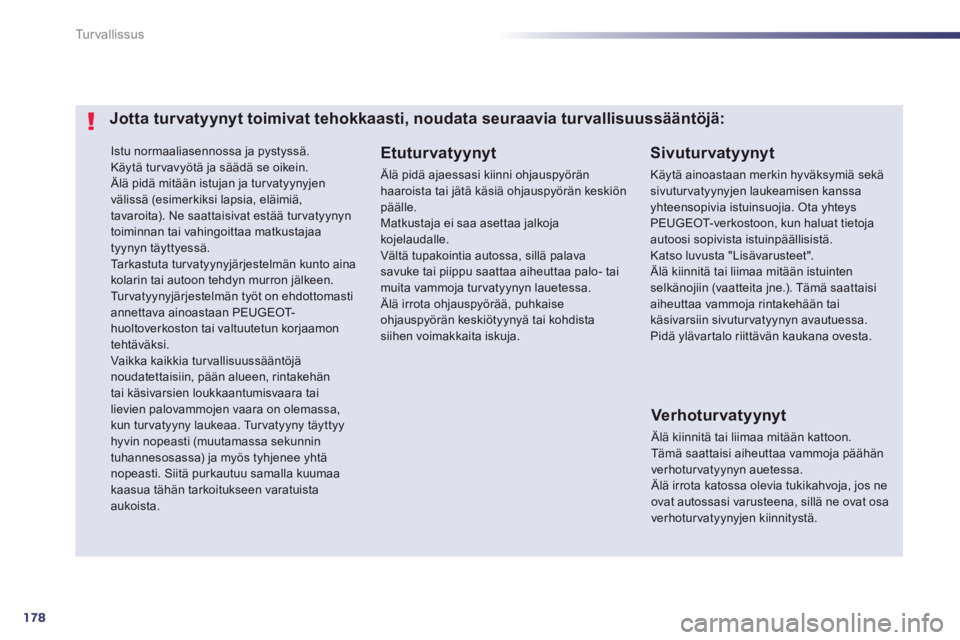

Istu normaaliasennossa ja pystyssä. Käytä turvavyötä ja säädä se oikein. Älä pidä mitään istujan ja turvatyynyjen välissä (esimerkiksi lapsia, eläimiä, tavaroita). Ne saattaisivat estää turvatyynyn
toiminnan tai vahingoittaa matkustajaa tyynyn täyttyessä. Tarkastuta turvatyynyjärjestelmän kunto aina kolarin tai autoon tehdyn murron jälkeen. Turvatyynyjärjestelmän työt on ehdottomasti annettava ainoastaan PEUGEOT-huoltoverkoston tai valtuutetun korjaamon tehtäväksi. Vaikka kaikkia turvallisuussääntöjä noudatettaisiin, pään alueen, rintakehän tai käsivarsien loukkaantumisvaara tai lievien palovammojen vaara on olemassa, kun turvatyyny laukeaa. Turvatyyny täyttyy hyvin nopeasti (muutamassa sekunnin tuhannesosassa) ja myös tyhjenee yhtä nopeasti. Siitä purkautuu samalla kuumaa kaasua tähän tarkoitukseen varatuista aukoista.
Sivutur vatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen kanssa yhteensopivia istuinsuojia. Ota yhteys PEUGEOT-verkostoon, kun haluat tietoja autoosi sopivista istuinpäällisistä. Katso luvusta "Lisävarusteet". Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne.). Tämä saattaisi aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa. Pidä ylävartalo riittävän kaukana ovesta.
Etuturvatyynyt
Älä pidä ajaessasi kiinni ohjauspyörän haaroista tai jätä käsiä ohjauspyörän keskiön päälle. Matkustaja ei saa asettaa jalkoja kojelaudalle. Vältä tupakointia autossa, sillä palava savuke tai piippu saattaa aiheuttaa palo- tai muita vammoja turvatyynyn lauetessa. Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdista siihen voimakkaita iskuja.
Jotta turvatyynyt toimivat tehokkaasti, noudata seuraavia turvallisuussääntöjä:
Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon. Tämä saattaisi aiheuttaa vammoja päähän verhoturvatyynyn auetessa. Älä irrota katossa olevia tukikahvoja, jos ne ovat autossasi varusteena, sillä ne ovat osa verhoturvatyynyjen kiinnitystä.
