Peugeot 508 2014 Omistajan käsikirja (in Finnish)

8
199
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014

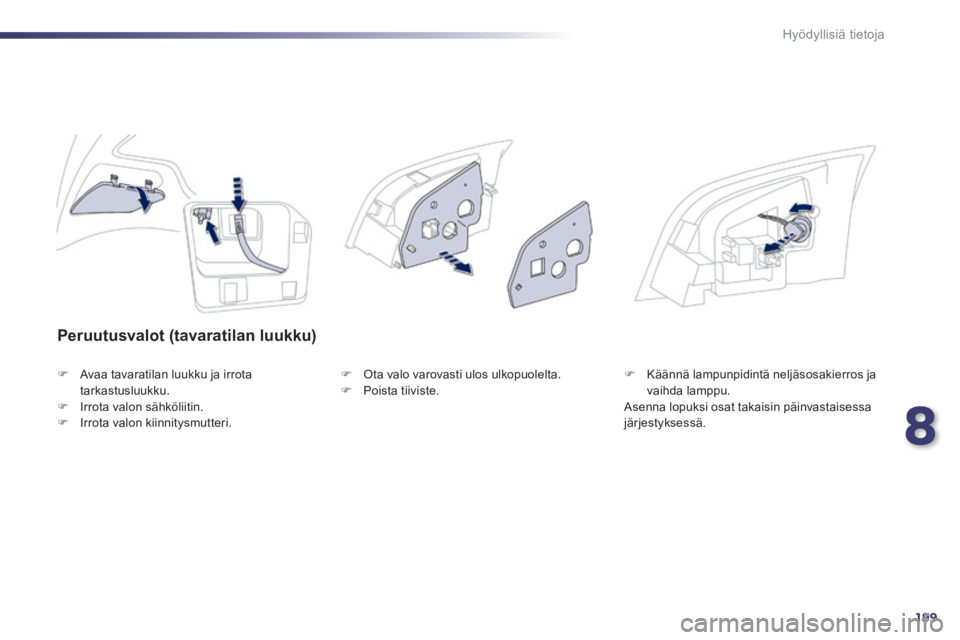

Peruutusvalot (tavaratilan luukku)
 Avaa tavaratilan luukku ja irrota tarkastusluukku.  Irrota valon sähköliitin.  Irrota valon kiinnitysmutteri.
 Ota valo varovasti ulos ulkopuolelta.  Poista tiiviste.  Käännä lampunpidintä neljäsosakierros ja vaihda lamppu. Asenna lopuksi osat takaisin päinvastaisessa järjestyksessä.

200
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014

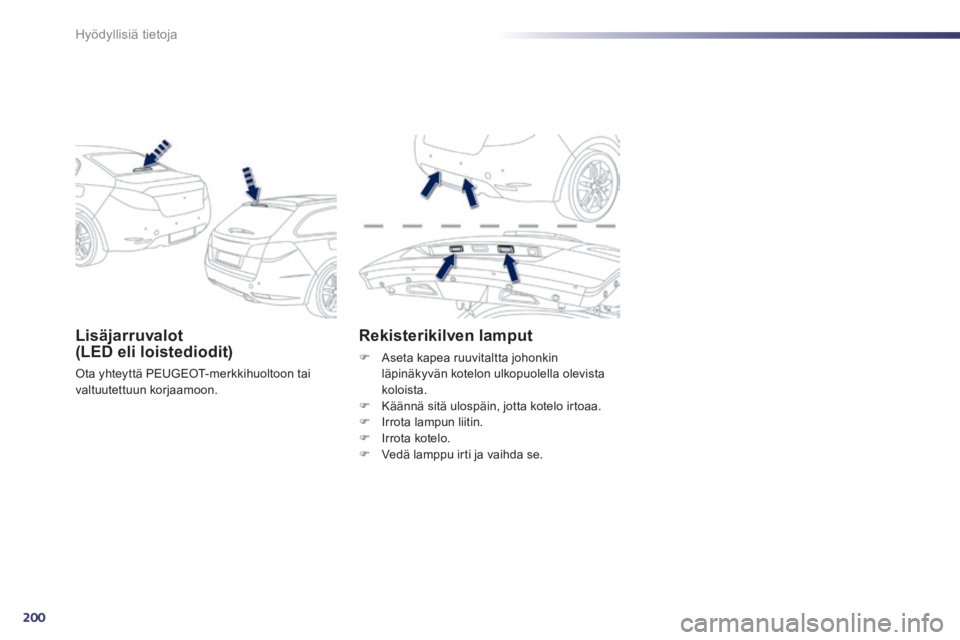

Lisäjarruvalot (LED eli loistediodit)
Ota yhteyttä PEUGEOT-merkkihuoltoon tai valtuutettuun korjaamoon.
Rekisterikilven lamput
 Aseta kapea ruuvitaltta johonkin läpinäkyvän kotelon ulkopuolella olevista koloista.  Käännä sitä ulospäin, jotta kotelo irtoaa.  Irrota lampun liitin.  Irrota kotelo.  Vedä lamppu irti ja vaihda se.

8
201
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014
Sulakkeen vaihtaminen Toimintaohjeet viallisen sulakkeen vaihtamiseksi uuteen silloin, kun vastaavassa toiminnossa on vika.
Sulakepihdit löytyvät hansikaslokerosta.
Työkalujen esille ottaminen
Ennen sulakkeen vaihtamista uuteen on etsittävä vian syy ja korjattava vika.  Etsi viallinen sulake katsomalla sulakkeiden lankojen kuntoa.
Sulakkeen vaihtaminen
KunnossaViallinen
 Ota sulake paikaltaan tarkoitukseen varatuilla pihdeillä.  Viallinen sulake tulee aina vaihtaa saman ampeerimäärän sulakkeeseen.  Tarkista, että sulakerasiassa oleva numero, päällä oleva virran voimakkuus ja alla olevan taulukon numero ovat samat.
PEUGEOT ei ota vastuuta sellaisista kustannuksista, jotka aiheutuvat auton korjauksista tai toimintahäiriöistä tai aiheutuvat sellaisten lisävarusteiden asennuksesta, joita PEUGEOT ei
toimita tai suosittele, ja joita ei ole asennettu ohjeiden mukaan. Tämä koskee erityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu vakiovarusteille tai valinnaisille lisävarusteille. Ennen kuin asennat muita varusteita tai sähkötoimisia lisävarusteita autoosi, ota yhteys PEUGEOT-merkkihuoltoon tai valtuutettuun korjaamoon.

202
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan (vasemmalle).
Sulakkeiden esilleottaminen
 Avaa taittuva paneeli ja vedä se kevyesti vastekohtien yli.
Sulake Nro Vir ta (A) Toiminnot
F6 A tai B15 Autoradio
F83 Hälytin
F1310 Etuosan savukkeensytytin
F1410 Etuosan 12 V:n pistorasia
F163 Takaosan kattovalo, takaosan kartanlukuvalot
F173 Etuosan kattovalo, ehostuspeili
F28 A tai B15 Autoradio
F3020 Takalasinpyyhin
F3210 Audiovahvistin

8
203
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014
Sulake Nro Vir ta (A) Toiminnot
F315 Kuljettajanpuoleinen lasinnostimien kytkinpaneeli, takaistuinten 12 V:n pistorasia
F415 Tavaratilan 12 V:n pistorasia
F530 Jaksottainen lasinnostin takana
F630 Jaksottainen lasinnostin edessä
F1120 Perävaunukytkennän ohjausyksikkö
F1220 Audiovahvistin
F1520 Kattoikkunan aurinkosuoja (SW)
F165 Kuljettajanpuoleinen lasinnostimien kytkinpaneeli

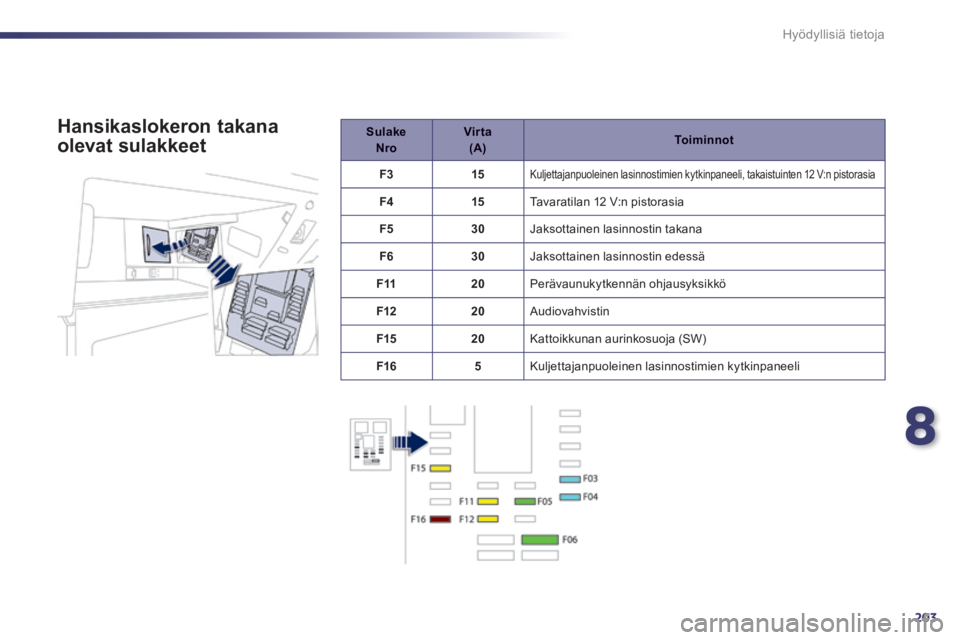

Hansikaslokeron takana
olevat sulakkeet

204
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014

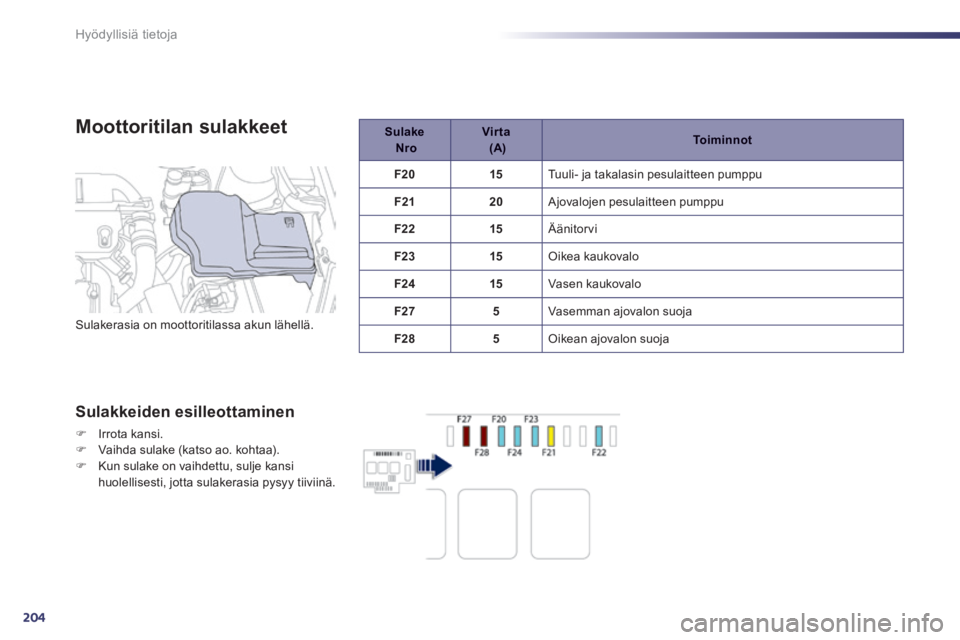

Moottoritilan sulakkeet
Sulakkeiden esilleottaminen
 Irrota kansi.  Vaihda sulake (katso ao. kohtaa).  Kun sulake on vaihdettu, sulje kansi huolellisesti, jotta sulakerasia pysyy tiiviinä.
Sulake NroVirta (A) Toiminnot
F2015 Tuuli- ja takalasin pesulaitteen pumppu
F2120 Ajovalojen pesulaitteen pumppu
F2215 Äänitorvi
F2315 Oikea kaukovalo
F2415 Vasen kaukovalo
F275 Vasemman ajovalon suoja
F285 Oikean ajovalon suoja Sulakerasia on moottoritilassa akun lähellä.

8
205
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014
Akku 12 V Toimintaohjeet, joilla ladataan purkautunut akku tai käynnistetään moottori toisella akulla.
Tämä tarra osoittaa, että käytössä on korkealuokkainen ja erityisominaisuuksiltaan määrätty lyijyakku 12 V, ja jos se on vaihdettava tai irrotettava, on työ tehtävä PEUGEOT-huoltokorjaamossa tai valtuutetussa korjaamossa. Jos näitä ohjeita ei noudateta, on vaarana akun ennenaikainen kuluminen.
Kun akku on asennettu jälleen paikalleen, Stop & Start -järjestelmä aktivoituu viiveellä vasta muutaman tunnin jälkeen, kun akun varaustila on saavuttanut riittävän tason (noin 8 tuntia maksimissaan).
Akku sijaitsee konepellin alla. Pääset siihen käsiksi seuraavasti:  avaa konepelti sisäpuolella olevan vivun avulla, sitten ulkopuolen vivulla  irrota muovisuojus, jotta saat esiin kaksi napaa  tarvittaessa irrota sulakekotelo, jotta voit
poistaa akun.
Akun sijainti
 Nosta kieleke D maksimiin, jotta kiinnike Evapautuu.
(+) navan irrottaminen
(+) navan uudelleen kytkeminen
 Aseta kaapelin avoin kiinnike E akun (+) napaan.
 Paina kohtisuoraan kiinnikettä E niin, että se asettuu hyvin akkua vasten.  Lukitse kiinnike vetämällä haka erilleen ja laskemalla sen jälkeen alas kieleke D .
Älä käytä voimakeinoja kielekkeen painamisessa sillä jos kiinnike ei ole kunnolla paikallaan, lukitus on mahdoton. Suorita toimenpiteet uudelleen.

206
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014

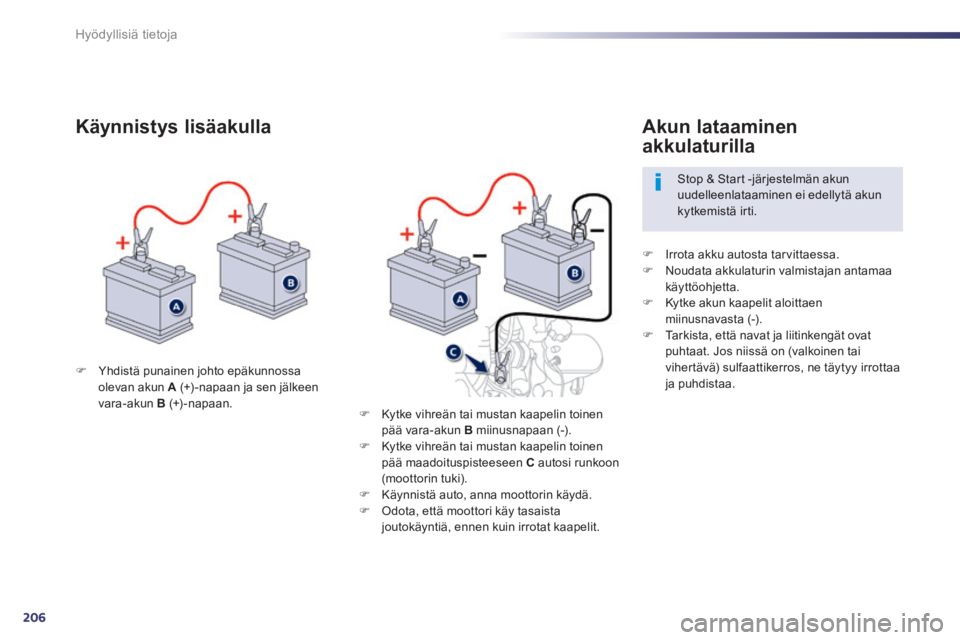

 Yhdistä punainen johto epäkunnossa olevan akun A (+)-napaan ja sen jälkeen vara-akun B (+)-napaan.
Käynnistys lisäakulla
 Irrota akku autosta tarvittaessa.  Noudata akkulaturin valmistajan antamaa käyttöohjetta.  Kytke akun kaapelit aloittaen miinusnavasta (-).  Tarkista, että navat ja liitinkengät ovat puhtaat. Jos niissä on (valkoinen tai vihertävä) sulfaattikerros, ne täytyy irrottaa ja puhdistaa.
Akun lataaminen
akkulaturilla
Stop & Start -järjestelmän akun uudelleenlataaminen ei edellytä akun kytkemistä irti.
 Kytke vihreän tai mustan kaapelin toinen pää vara-akun B miinusnapaan (-).  Kytke vihreän tai mustan kaapelin toinen pää maadoituspisteeseen C autosi runkoon (moottorin tuki).  Käynnistä auto, anna moottorin käydä.  Odota, että moottori käy tasaista joutokäyntiä, ennen kuin irrotat kaapelit.

8
207
Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014

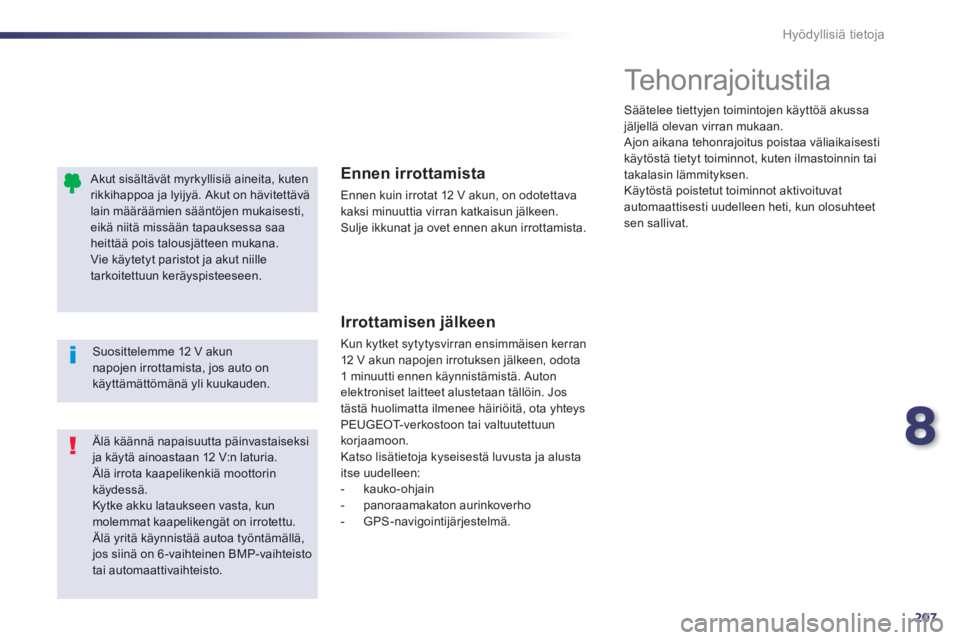

Akut sisältävät myrkyllisiä aineita, kuten rikkihappoa ja lyijyä. Akut on hävitettävä lain määräämien sääntöjen mukaisesti, eikä niitä missään tapauksessa saa heittää pois talousjätteen mukana. Vie käytetyt paristot ja akut niille tarkoitettuun keräyspisteeseen.
Älä käännä napaisuutta päinvastaiseksi ja käytä ainoastaan 12 V:n laturia. Älä irrota kaapelikenkiä moottorin käydessä. Kytke akku lataukseen vasta, kun molemmat kaapelikengät on irrotettu. Älä yritä käynnistää autoa työntämällä, jos siinä on 6-vaihteinen BMP-vaihteisto tai automaattivaihteisto.
Suosittelemme 12 V akun napojen irrottamista, jos auto on käyttämättömänä yli kuukauden.
Ennen irrottamista
Ennen kuin irrotat 12 V akun, on odotettava kaksi minuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäisen kerran 12 V akun napojen irrotuksen jälkeen, odota 1 minuutti ennen käynnistämistä. Auton elektroniset laitteet alustetaan tällöin. Jos tästä huolimatta ilmenee häiriöitä, ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon. Katso lisätietoja kyseisestä luvusta ja alusta itse uudelleen: - kauko-ohjain - panoraamakaton aurinkoverho - GPS-navigointijärjestelmä.
Tehonrajoitustila
Säätelee tiettyjen toimintojen käyttöä akussa jäljellä olevan virran mukaan. Ajon aikana tehonrajoitus poistaa väliaikaisesti käytöstä tietyt toiminnot, kuten ilmastoinnin tai takalasin lämmityksen. Käytöstä poistetut toiminnot aktivoituvat automaattisesti uudelleen heti, kun olosuhteet sen sallivat.

208Hyödyllisiä tietoja
508_fi_Chap08_info pratiques_ed01-2014
Järjestelmä, joka akun säästämiseksi ohjaa tiettyjen toimintojen käyttöaikaa. Kun moottori on sammutettu, tiettyjä toimintoja, kuten audio- ja telematiikkajärjestelmää, tuulilasinpyyhkimiä, lähivaloja ja kattovaloja voi käyttää vielä enintään noin 40 minuuttia.
Virransäästötila
Virransäästötilaan
siirtyminen
Tämän jälkeen mittariston näyttöön tulee viesti, joka ilmoittaa siirtymisestä virransäästötilaan ja toiminnot siirtyvät valmiustilaan. Jos autopuhelimesta puhutaan puhelua
juuri, kun laitteisto siirtyy virransäästötilaan, puhelu säilyy noin 10 minuutin ajan autoradion handsfree-sarjan avulla.
Normaalitilaan siirtyminen
Toiminnot otetaan automaattisesti takaisin käyttöön, kun autoa käytetään seuraavan kerran.  Jotta toiminnot voidaan ottaa uudelleen käyttöön, moottori pitää käynnistää ja antaa sen käydä: - alle kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin viisi minuuttia - yli kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin 30 minuuttia. Noudata ohjeita moottorin käynnistysajasta, jotta akku latautuu oikein. Älä lataa akkua käynnistämällä moottoria jatkuvasti uudelleen. Jos akku tyhjenee, moottoria ei voi käynnistää (katso kappale "Akku").
