Peugeot 508 2014 Ägarmanual (in Swedish)

8
189
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

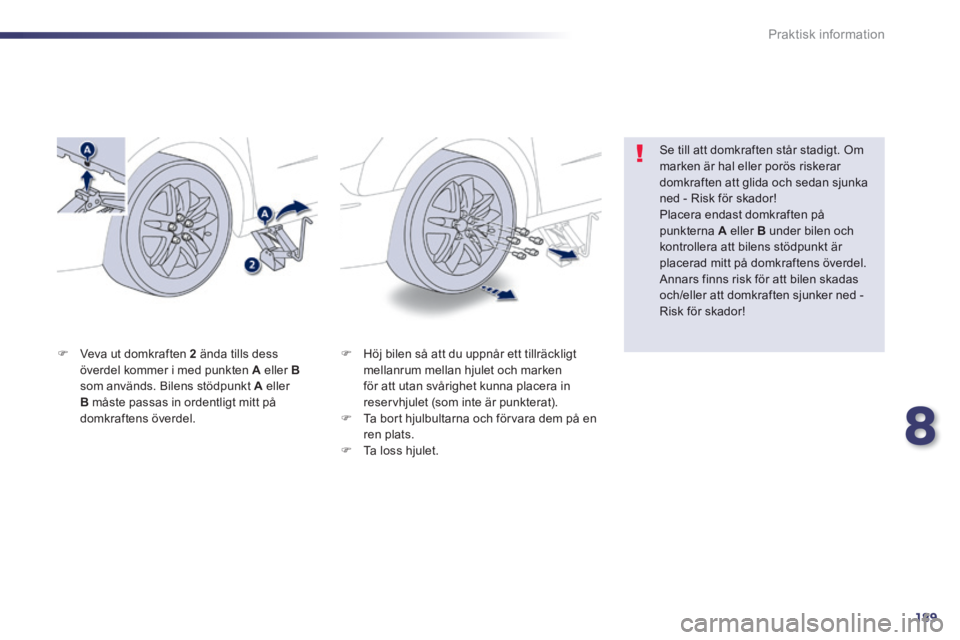

 Höj bilen så att du uppnår ett tillräckligt mellanrum mellan hjulet och marken för att utan svårighet kunna placera in reservhjulet (som inte är punkterat).  Ta bort hjulbultarna och förvara dem på en ren plats.  Ta loss hjulet.
 Veva ut domkraften 2 ända tills dess överdel kommer i med punkten A eller Bsom används. Bilens stödpunkt A eller B måste passas in ordentligt mitt på domkraftens överdel.
Se till att domkraften står stadigt. Om marken är hal eller porös riskerar domkraften att glida och sedan sjunka ned - Risk för skador! Placera endast domkraften på punkterna A eller B under bilen och kontrollera att bilens stödpunkt är placerad mitt på domkraftens överdel. Annars finns risk för att bilen skadas och/eller att domkraften sjunker ned - Risk för skador!

190
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

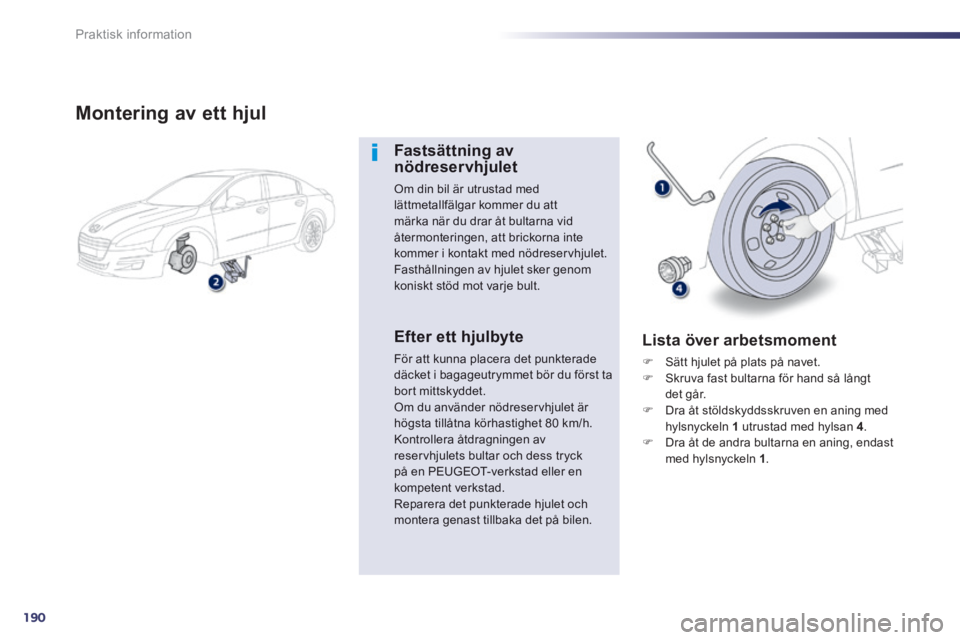

Montering av ett hjul
Fastsättning av nödreservhjulet
Om din bil är utrustad med lättmetallfälgar kommer du att märka när du drar åt bultarna vid återmonteringen, att brickorna inte kommer i kontakt med nödreservhjulet. Fasthållningen av hjulet sker genom koniskt stöd mot varje bult.
Efter ett hjulbyte
För att kunna placera det punkterade däcket i bagageutrymmet bör du först ta bort mittskyddet. Om du använder nödreservhjulet är högsta tillåtna körhastighet 80 km/h. Kontrollera åtdragningen av reservhjulets bultar och dess tryck på en PEUGEOT-verkstad eller en kompetent verkstad. Reparera det punkterade hjulet och montera genast tillbaka det på bilen.
Lista över arbetsmoment
 Sätt hjulet på plats på navet.  Skruva fast bultarna för hand så långt det går.  Dra åt stöldskyddsskruven en aning med hylsnyckeln 1 utrustad med hylsan 4 .
 Dra åt de andra bultarna en aning, endast med hylsnyckeln 1 .

8
191
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

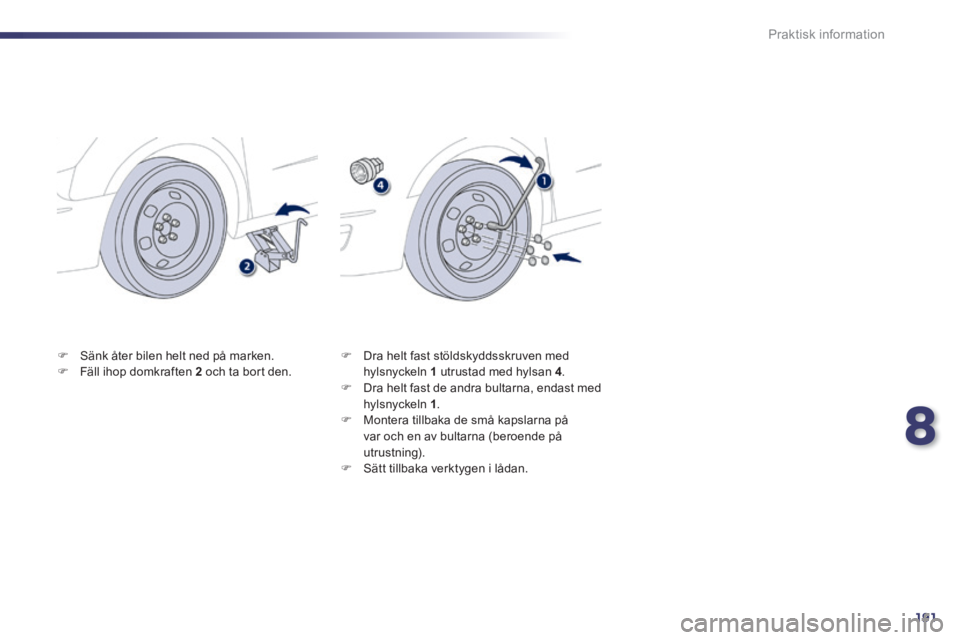

 Sänk åter bilen helt ned på marken.  Fäll ihop domkraften 2 och ta bort den.  Dra helt fast stöldskyddsskruven med hylsnyckeln 1 utrustad med hylsan 4 .  Dra helt fast de andra bultarna, endast med hylsnyckeln 1 .  Montera tillbaka de små kapslarna på var och en av bultarna (beroende på utrustning).  Sätt tillbaka verktygen i lådan.

192
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

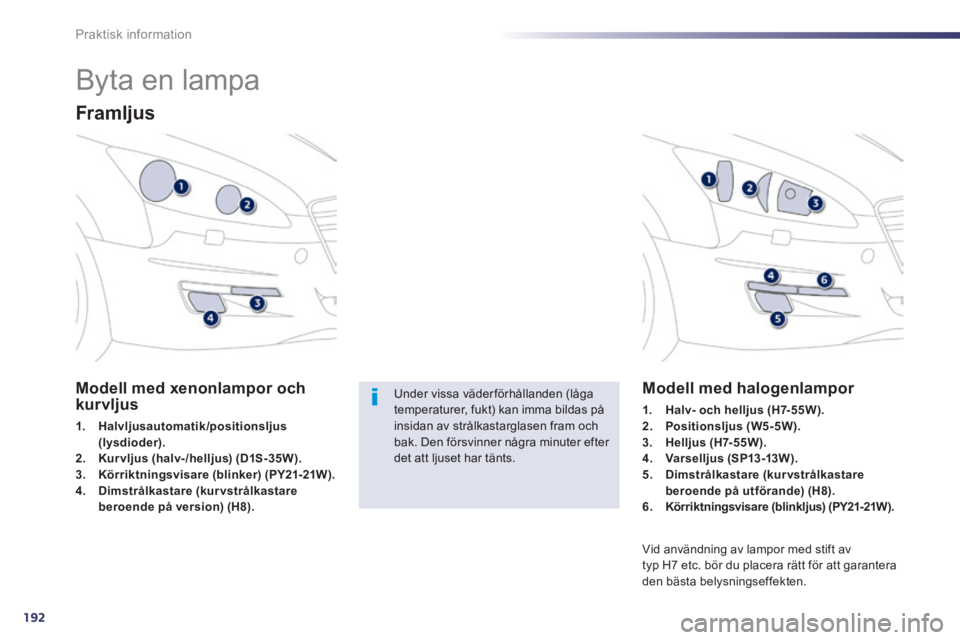

Byta en lampa
Framljus
Modell med xenonlampor och kurvljus
1. Halvljusautomatik/positionsljus (lysdioder).2. Kurvljus (halv-/helljus) (D1S-35W).3. Körriktningsvisare (blinker) (PY21-21W).4. Dimstrålkastare (kurvstrålkastare beroende på version) (H8).
Modell med halogenlampor
1. Halv- och helljus (H7-55W).2. Positionsljus (W5-5W).3. Helljus (H7-55W).4. Var selljus (SP13 -13W ).5. Dimstrålkastare (kurvstrålkastare beroende på utförande) (H8).6. Körriktningsvisare (blinkljus) (PY21-21W).
Vid användning av lampor med stift av typ H7 etc. bör du placera rätt för att garantera den bästa belysningseffekten.
Under vissa väderförhållanden (låga temperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.

8
193
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

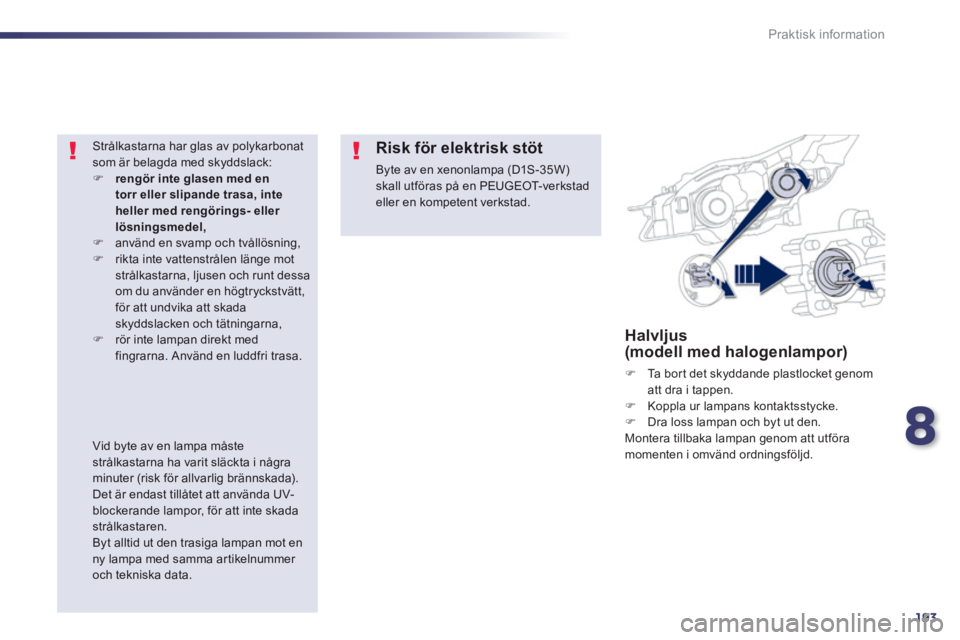

Halvljus (modell med halogenlampor)
 Ta bort det skyddande plastlocket genom att dra i tappen.  Koppla ur lampans kontaktsstycke.  Dra loss lampan och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Strålkastarna har glas av polykarbonat som är belagda med skyddslack:  rengör inte glasen med en torr eller slipande trasa, inte heller med rengörings- eller lösningsmedel, använd en svamp och tvållösning,  rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna,  rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Risk för elektrisk stöt
Byte av en xenonlampa (D1S-35W) skall utföras på en PEUGEOT-verkstad eller en kompetent verkstad.
Vid byte av en lampa måste strålkastarna ha varit släckta i några minuter (risk för allvarlig brännskada). Det är endast tillåtet att använda UV-blockerande lampor, för att inte skada strålkastaren.
Byt alltid ut den trasiga lampan mot en ny lampa med samma artikelnummer och tekniska data.

194
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

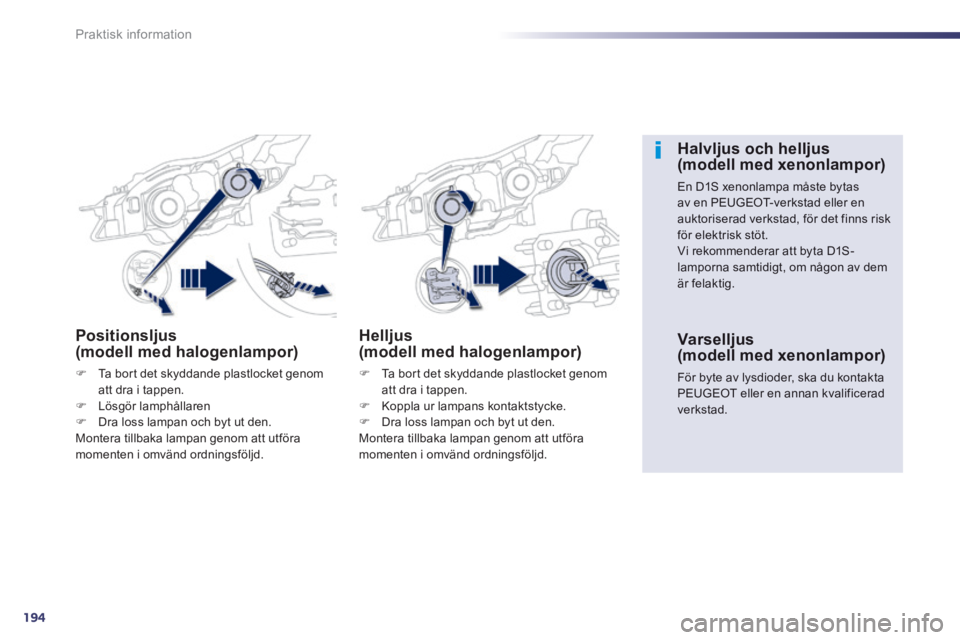

Positionsljus (modell med halogenlampor)
 Ta bort det skyddande plastlocket genom att dra i tappen.  Lösgör lamphållaren  Dra loss lampan och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Helljus (modell med halogenlampor)
 Ta bort det skyddande plastlocket genom att dra i tappen.  Koppla ur lampans kontaktstycke.  Dra loss lampan och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Halvljus och helljus (modell med xenonlampor)
En D1S xenonlampa måste bytas av en PEUGEOT-verkstad eller en auktoriserad verkstad, för det finns risk för elektrisk stöt. Vi rekommenderar att byta D1S-lamporna samtidigt, om någon av dem är felaktig.
Varselljus
(modell med xenonlampor)
För byte av lysdioder, ska du kontakta PEUGEOT eller en annan kvalificerad verkstad.

8
195
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

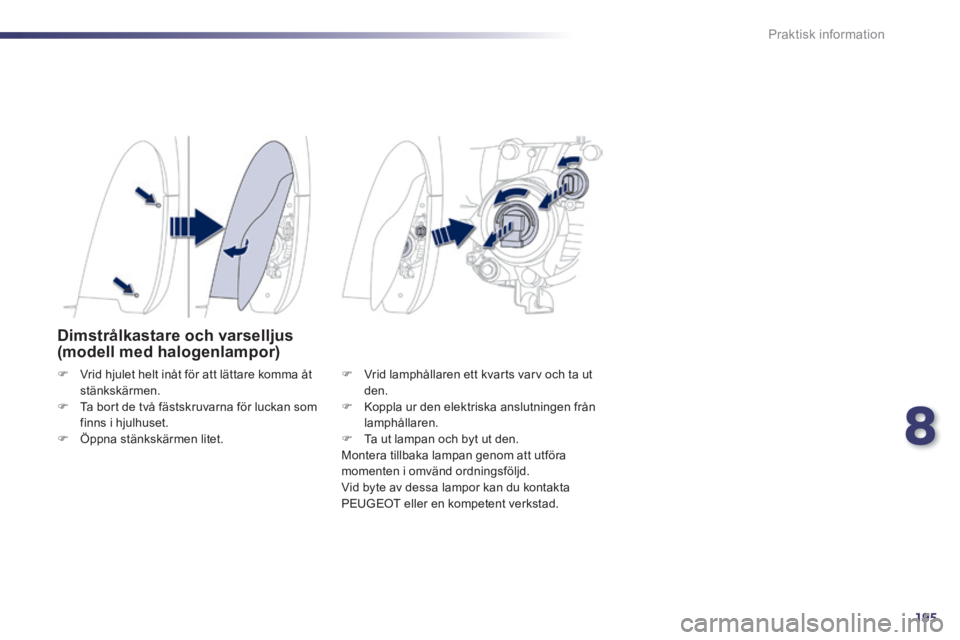

Dimstrålkastare och varselljus (modell med halogenlampor)
 Vrid hjulet helt inåt för att lättare komma åt stänkskärmen.  Ta bort de två fästskruvarna för luckan som finns i hjulhuset.  Öppna stänkskärmen litet.
 Vrid lamphållaren ett kvarts varv och ta ut den.  Koppla ur den elektriska anslutningen från lamphållaren.  Ta ut lampan och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd. Vid byte av dessa lampor kan du kontakta PEUGEOT eller en kompetent verkstad.

196
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

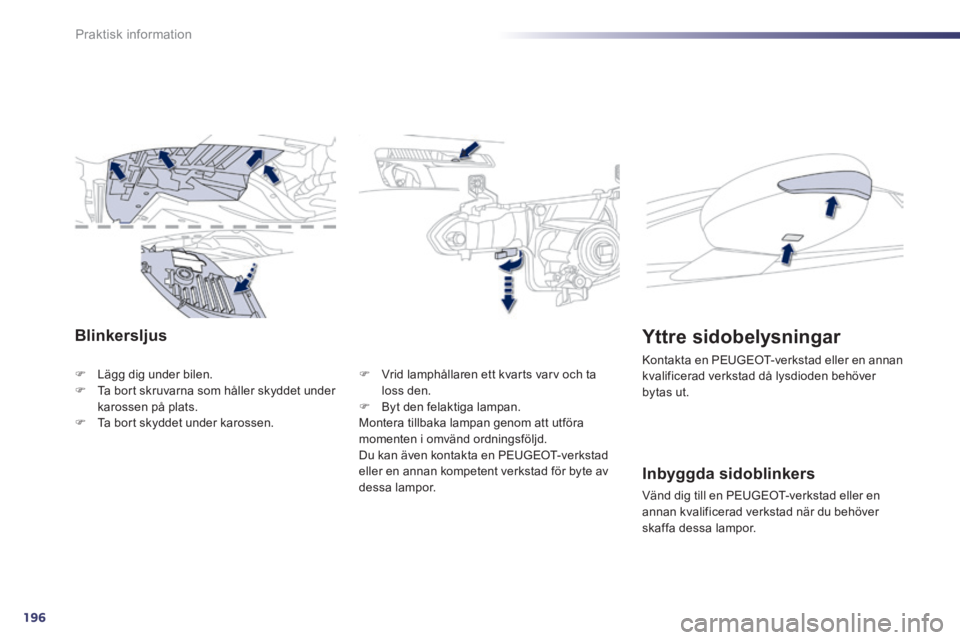

Blinkersljus
 Lägg dig under bilen.  Ta bort skruvarna som håller skyddet under karossen på plats.  Ta bort skyddet under karossen.
 Vrid lamphållaren ett kvarts varv och ta loss den.  Byt den felaktiga lampan. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd. Du kan även kontakta en PEUGEOT-verkstad eller en annan kompetent verkstad för byte av dessa lampor. Inbyggda sidoblinkers
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad när du behöver skaffa dessa lampor.
Yttre sidobelysningar
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad då lysdioden behöver bytas ut.

8
197
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

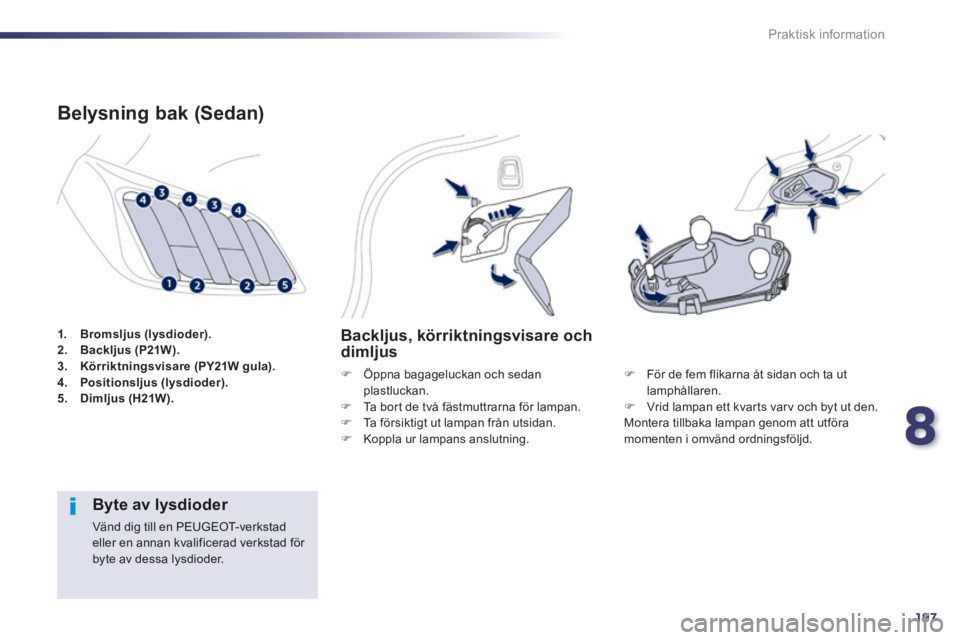

1. Bromsljus (lysdioder).2. Backljus (P21W).3. Körriktningsvisare (PY21W gula).4. Positionsljus (lysdioder).5. Dimljus (H21W).
Belysning bak (Sedan)
Backljus, körriktningsvisare och dimljus
 Öppna bagageluckan och sedan plastluckan.  Ta bort de två fästmuttrarna för lampan.  Ta försiktigt ut lampan från utsidan.  Koppla ur lampans anslutning.
 För de fem flikarna åt sidan och ta ut lamphållaren.  Vrid lampan ett kvarts varv och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Byte av lysdioder
Vänd dig till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad för byte av dessa lysdioder.

198
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

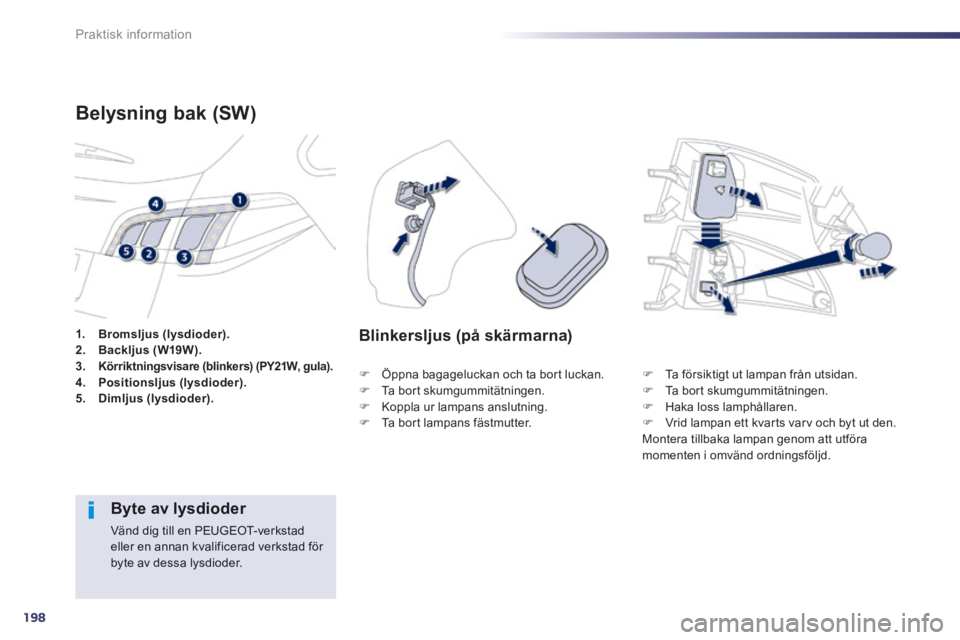

1. Bromsljus (lysdioder).2. Backljus (W19W).3.Körriktningsvisare (blinkers) (PY21W, gula). 4. Positionsljus (lysdioder).5. Dimljus (lysdioder).
Belysning bak (SW)
 Öppna bagageluckan och ta bort luckan.  Ta bort skumgummitätningen.  Koppla ur lampans anslutning.  Ta bort lampans fästmutter.
Blinkersljus (på skärmarna)
 Ta försiktigt ut lampan från utsidan.  Ta bort skumgummitätningen.  Haka loss lamphållaren.  Vrid lampan ett kvarts varv och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Byte av lysdioder
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad för byte av dessa lysdioder.
