Peugeot 508 2016 Instrukcja Obsługi (in Polish)

29
508_pl_Chap01_instrument-bord_ed01-2016
Licznik całkowitego przebiegu
kilometrów
Całkowity przebieg wyświetlany jest w strefie A
wyświetlacza, a przebieg dzienny – w strefie B.
Zerowanie dziennego przebiegu
kilometrów
W trakcie wyświetlanie dziennego przebiegu
kilometrów należy nacisnąć przycisk na kilka
sekund.

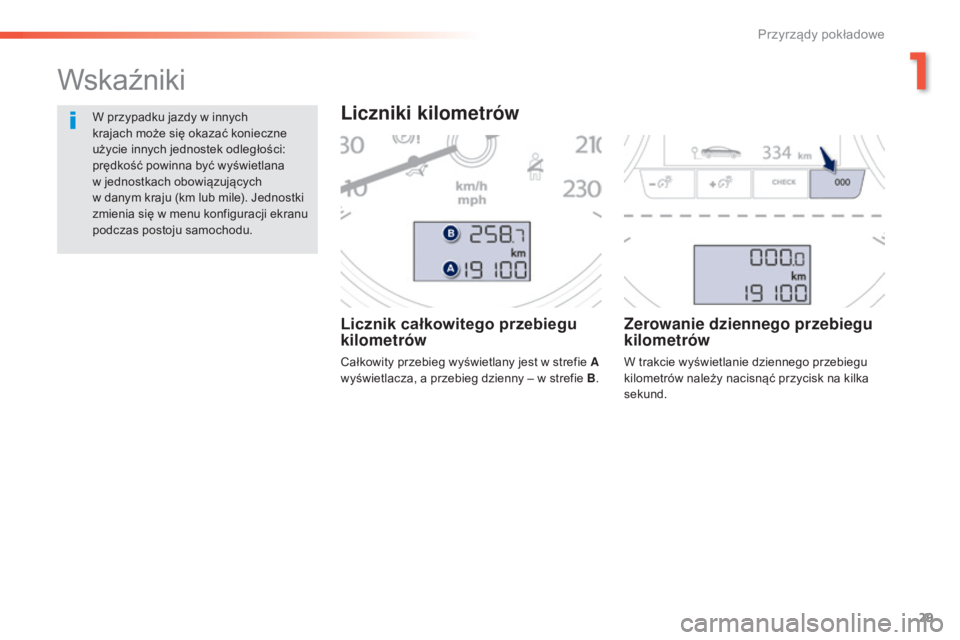

Wskaźniki
Liczniki kilometrówW przypadku jazdy w innych
krajach może się okazać konieczne
użycie innych jednostek odległości:
prędkość powinna być wyświetlana
w jednostkach obowiązujących
w
danym kraju (km lub mile). Jednostki
zmienia się w menu konfiguracji ekranu
podczas postoju samochodu.
1
Przyrządy pokładowe

30
508_pl_Chap01_instrument-bord_ed01-2016

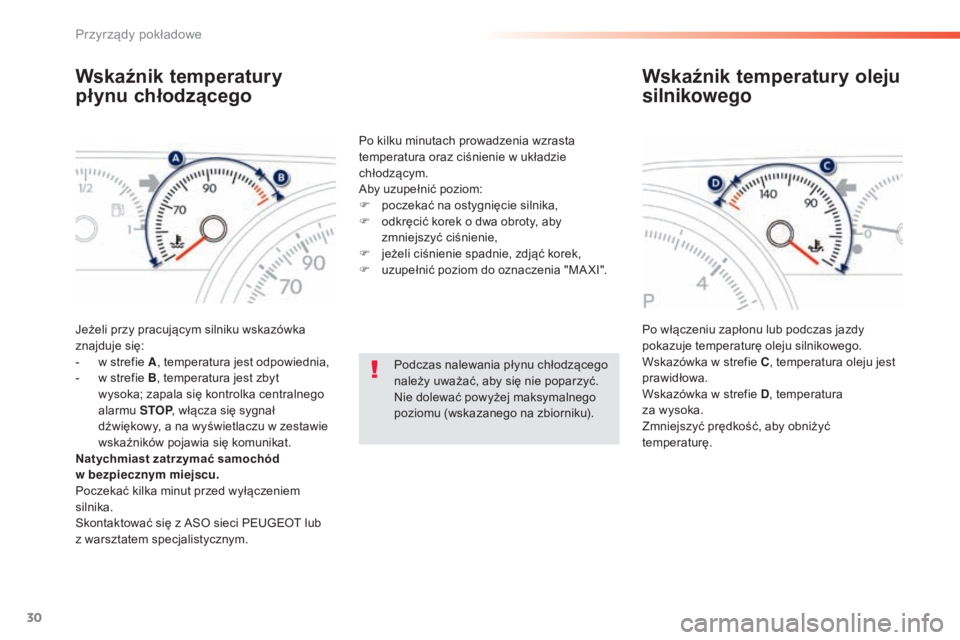

Wskaźnik temperatury
płynu chłodzącego
Jeżeli przy pracującym silniku wskazówka
znajduje się:
-
w s
trefie A, temperatura jest odpowiednia,
-

w s
trefie B, temperatura jest zbyt
wysoka; zapala się kontrolka centralnego
alarmu
S

TOP, włącza się sygnał
dźwiękowy, a
na wyświetlaczu w zestawie
wskaźników pojawia się komunikat.
Natychmiast zatrzymać samochód
w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym. Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:
F

p
oczekać na ostygnięcie silnika,
F
o
dkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie,
F
j
eżeli ciśnienie spadnie, zdjąć korek,
F
u
zupełnić poziom do oznaczenia "MA XI".
Po włączeniu zapłonu lub podczas jazdy
pokazuje temperaturę oleju silnikowego.
Wskazówka w strefie C, temperatura oleju jest
prawidłowa.
Wskazówka w strefie D , temperatura
za
wysoka.
Zmniejszyć prędkość, aby obniżyć
temperaturę.
Wskaźnik temperatury oleju
silnikowego
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć.
Nie dolewać powyżej maksymalnego
poziomu (wskazanego na zbiorniku).
Przyrządy pokładowe

31
508_pl_Chap01_instrument-bord_ed01-2016
Wskaźnik poziomu oleju silnikowego*
Brak olejuUszkodzenie wskaźnika poziomu oleju
W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w silniku nie jest
nadzorowany.
Póki system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w komorze silnika.
W przypadku wersji wyposażonych w elektroniczny wskaźnik poziomu prawidłowy poziom oleju silnikowego wyświetlany
jest przez kilka sekund na zestawie wskaźników po włączeniu zapłonu, po wyświetleniu informacji o przeglądzie.
Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
Poziom oleju prawidłowy
* W zależności od wersji. Aby uzyskać więcej informacji na temat
kontroli poziomów, patrz odpowiednia
rubryka.
Aby uzyskać więcej informacji na temat
kontroli poziomów, patrz odpowiednia
rubryka.
Wskazywany przez wyświetlenie komunikatu
"Poziom oleju nieprawidłowy" na wyświetlaczu
zestawu wskaźników, zapalenie lampki kontrolnej
service i włączenie sygnału dźwiękowego.
Jeżeli brak oleju zostanie potwierdzony ręcznym
wskaźnikiem, należy jak najszybciej uzupełnić
poziom, by nie doprowadzić do uszkodzenia
silnika.Sygnalizowane jest przez wyświetlenie
komunikatu "Pomiar poziomu oleju
nieprawidłowy" na zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
1
Przyrządy pokładowe

32
508_pl_Chap01_instrument-bord_ed01-2016
* Zależnie od kraju przeznaczenia.

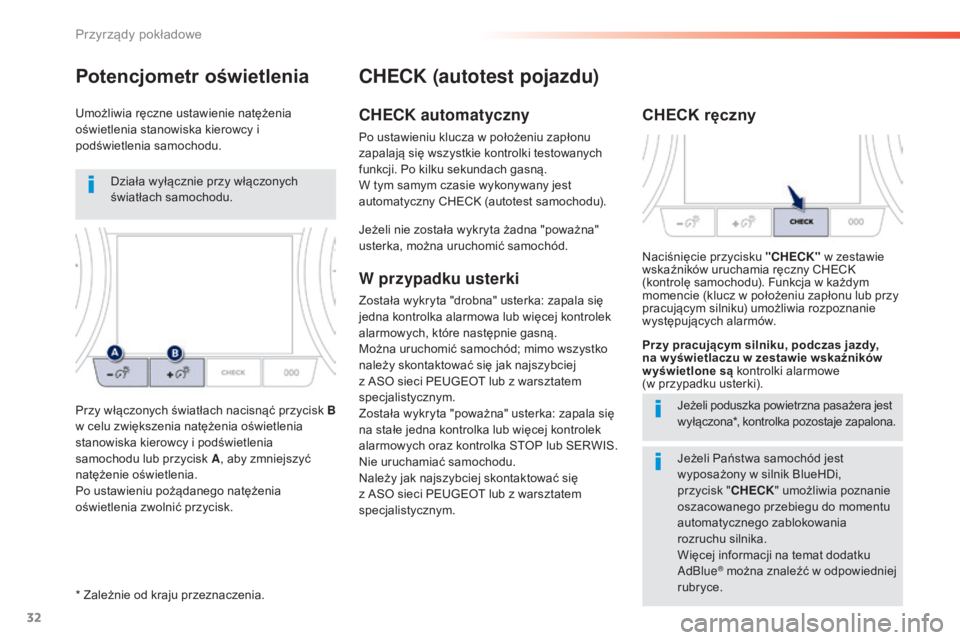

CHECK (autotest pojazdu)
CHECK automatyczny
Po ustawieniu klucza w położeniu zapłonu
zapalają się wszystkie kontrolki testowanych
funkcji. Po kilku sekundach gasną.
W tym samym czasie wykonywany jest
automatyczny CHECK (autotest samochodu).
W przypadku usterki
Została wykryta "drobna" usterka: zapala się
jedna kontrolka alarmowa lub więcej kontrolek
alarmowych, które następnie gasną.
Można uruchomić samochód; mimo wszystko
należy skontaktować się jak najszybciej
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Została wykryta "poważna" usterka: zapala się
na stałe jedna kontrolka lub więcej kontrolek
alarmowych oraz kontrolka STOP lub SERWIS.
Nie uruchamiać samochodu.
Należy jak najszybciej skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
CHECK ręczny
Naciśnięcie przycisku "CHECK" w zestawie
wskaźników uruchamia ręczny CHECK
(kontrolę samochodu). Funkcja w każdym
momencie (klucz w położeniu zapłonu lub przy
pracującym silniku) umożliwia rozpoznanie
występujących alarmów.
Jeżeli poduszka powietrzna pasażera jest
wyłączona*, kontrolka pozostaje zapalona.
Przy pracującym silniku, podczas jazdy,
na w yświetlaczu w zestawie wskaźników
w yświetlone są kontrolki alarmowe
(w przypadku usterki).
Jeżeli nie została wykryta żadna "poważna"
usterka, można uruchomić samochód.
Potencjometr oświetlenia
Umożliwia ręczne ustawienie natężenia
oświetlenia stanowiska kierowcy i
podświetlenia samochodu.
Jeżeli Państwa samochód jest
wyposażony w silnik BlueHDi,
przycisk
"CHECK " umożliwia poznanie
oszacowanego przebiegu do momentu
automatycznego zablokowania
rozruchu silnika.
Więcej informacji na temat dodatku
AdBlue
® można znaleźć w odpowiedniej
rubryce.
Działa wyłącznie przy włączonych
światłach samochodu.
Przy włączonych światłach nacisnąć przycisk

B
w celu zwiększenia natężenia oświetlenia
stanowiska kierowcy i podświetlenia
samochodu lub przycisk A , aby zmniejszyć
natężenie oświetlenia.
Po ustawieniu pożądanego natężenia
oświetlenia zwolnić przycisk.
Przyrządy pokładowe

33
508_pl_Chap01_instrument-bord_ed01-2016

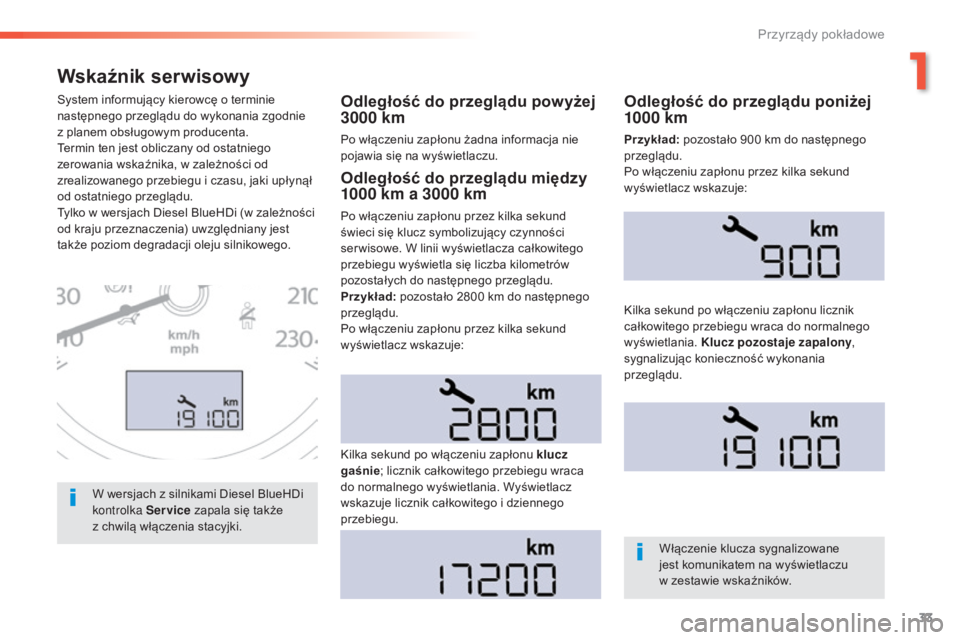

Wskaźnik serwisowy
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu.
System informujący kierowcę o terminie
następnego przeglądu do wykonania zgodnie
z

planem obsługowym producenta.
Termin ten jest obliczany od ostatniego
zerowania wskaźnika, w zależności od
zrealizowanego przebiegu i czasu, jaki upłynął
od ostatniego przeglądu.
Tylko w wersjach Diesel BlueHDi (w zależności
od kraju przeznaczenia) uwzględniany jest
także poziom degradacji oleju silnikowego.
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez kilka sekund
świeci się klucz symbolizujący czynności
ser wisowe. W linii wyświetlacza całkowitego
przebiegu wyświetla się liczba kilometrów
pozostałych do następnego przeglądu.
Przykład: pozostało 2800 km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje licznik całkowitego i dziennego
przebiegu.
Odległość do przeglądu poniżej
1000 km
Przykład: pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony ,
sygnalizując konieczność wykonania
przeglądu.
Włączenie klucza sygnalizowane
jest komunikatem na wyświetlaczu
w zestawie wskaźników.
W wersjach z silnikami Diesel BlueHDi
kontrolka Service
zapala się także
z

chwilą włączenia stacyjki.
1
Przyrządy pokładowe

34
508_pl_Chap01_instrument-bord_ed01-2016

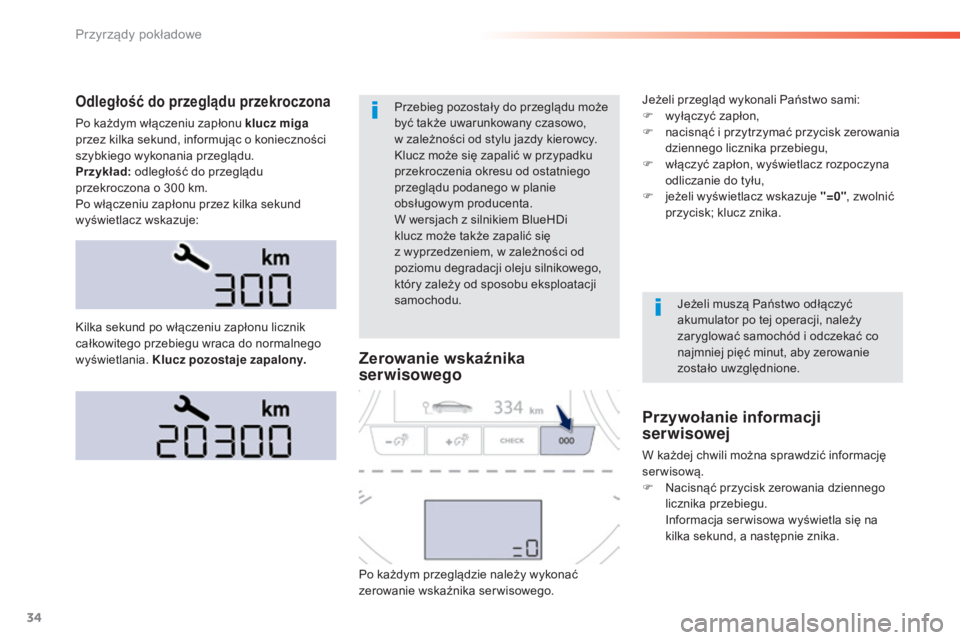

Odległość do przeglądu przekroczona
Po każdym włączeniu zapłonu klucz miga
przez kilka sekund, informując o konieczności
szybkiego wykonania przeglądu.
Przykład: odległość do przeglądu
przekroczona o 300 km.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje: Przebieg pozostały do przeglądu może
być także uwarunkowany czasowo,
w
zależności od stylu jazdy kierowcy.
Klucz może się zapalić w przypadku
przekroczenia okresu od ostatniego
przeglądu podanego w planie
obsługowym producenta.
W wersjach z silnikiem BlueHDi
klucz może także zapalić się
z
wyprzedzeniem, w zależności od
poziomu degradacji oleju silnikowego,
który zależy od sposobu eksploatacji
samochodu. Jeżeli muszą Państwo odłączyć
akumulator po tej operacji, należy
zaryglować samochód i odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania.
Klucz pozostaje zapalony .
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
serwisową.
F

N
acisnąć przycisk zerowania dziennego
licznika przebiegu.
I

nformacja ser wisowa wyświetla się na
kilka sekund, a następnie znika.
Jeżeli przegląd wykonali Państwo sami:
F

w
yłączyć zapłon,
F
n
acisnąć i przytrzymać przycisk zerowania
dziennego licznika przebiegu,
F
w
łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F
j
eżeli wyświetlacz wskazuje "=0"
, zwolnić
przycisk; klucz znika.
Przyrządy pokładowe

35
508_pl_Chap01_instrument-bord_ed01-2016

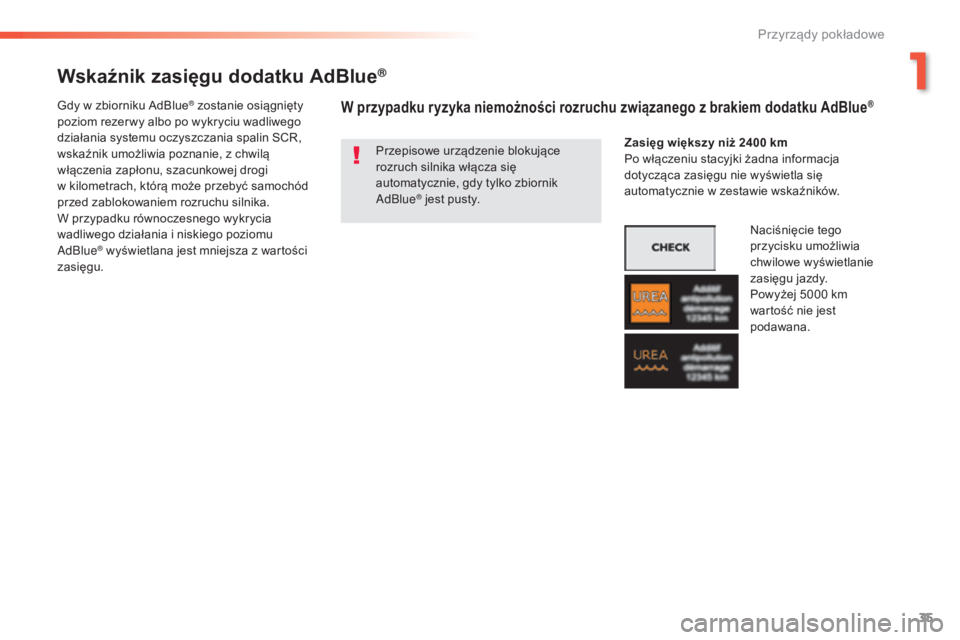

Wskaźnik zasięgu dodatku AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z chwilą
włączenia zapłonu, szacunkowej drogi
w

kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu. Zasięg większy
niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego
przycisku umożliwia
chwilowe wyświetlanie
zasięgu jazdy.
Powyżej 5000
km
wartość nie jest
podawana.
W przypadku ryzyka niemożności rozruchu związanego z brakiem dodatku AdBlue®
1
Przyrządy pokładowe

36
508_pl_Chap01_instrument-bord_ed01-2016

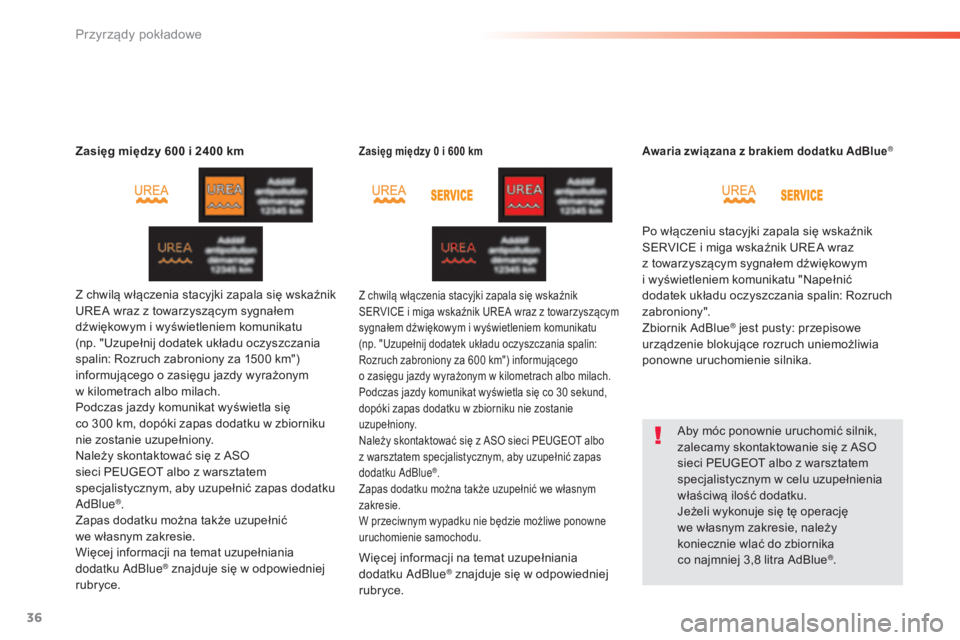

Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500 km")
informującego o zasięgu jazdy wyrażonym
w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się
co
300 km, dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić
we

własnym zakresie.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się w odpowiedniej
rubryce.
Zasięg między 0 i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz z
towarzyszącym
sygnałem dźwiękowym i wyświetleniem komunikatu
(np.
"Uzupełnij dodatek układu oczyszczania spalin:
Rozruch zabroniony za 600 km") informującego
o
zasięgu jazdy wyrażonym w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co 30
sekund,
dopóki zapas dodatku w zbiorniku nie zostanie
uzupełniony.
Należy skontaktować się z ASO sieci PEUGEOT albo
z warsztatem specjalistycznym, aby uzupełnić zapas
dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we własnym
zakresie.
W przeciwnym wypadku nie będzie możliwe ponowne
uruchomienie samochodu.
Awaria związana z brakiem dodatku AdBlue®
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z
towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić
dodatek układu oczyszczania spalin: Rozruch
zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym w celu uzupełnienia
właściwą ilość dodatku.
Jeżeli wykonuje się tę operację
we

własnym zakresie, należy
koniecznie wlać do zbiornika
co

najmniej 3,8 litra AdBlue
®.
Więcej informacji na temat uzupełniania
dodatku AdBlue® znajduje się w odpowiedniej
rubryce.
Przyrządy pokładowe

37
508_pl_Chap01_instrument-bord_ed01-2016

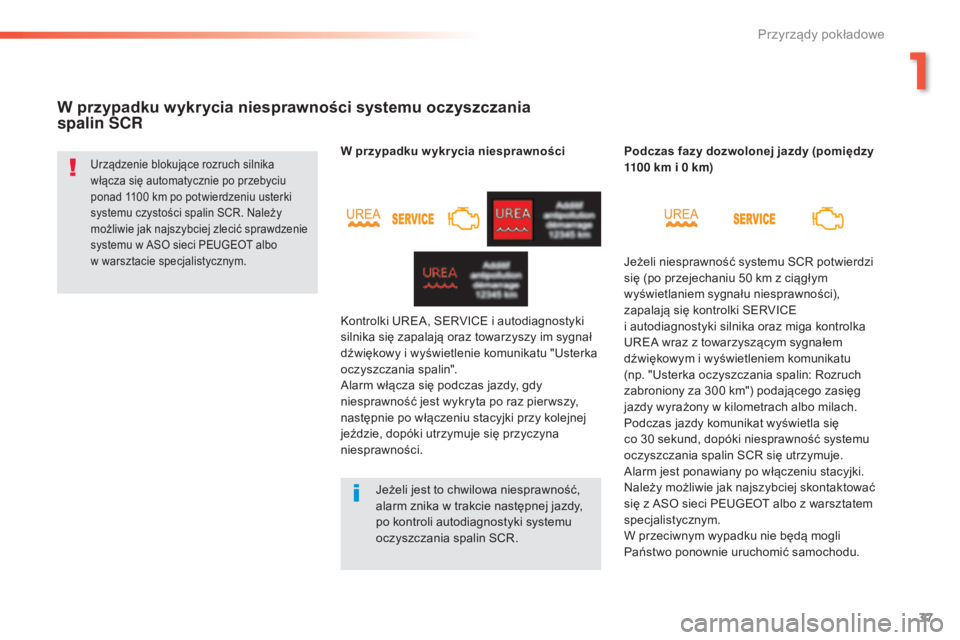

W przypadku wykrycia niesprawności systemu oczyszczania
spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przebyciu
ponad 1100 km po potwierdzeniu usterki
systemu czystości spalin SCR. Należy
możliwie jak najszybciej zlecić sprawdzenie
systemu w ASO sieci PEUGEOT albo
w
warsztacie specjalistycznym.W przypadku w ykr ycia niesprawności
Kontrolki UREA, SERVICE i autodiagnostyki
silnika się zapalają oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności. Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR. Podczas fazy dozwolonej jazdy (pomiędzy
1100 km i 0 km)
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się kontrolki SERVICE
i
autodiagnostyki silnika oraz miga kontrolka
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się
co
30 sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
1
Przyrządy pokładowe

38
508_pl_Chap01_instrument-bord_ed01-2016
Dopuszczalna granica przebiegu została
przekroczona: urządzenie blokujące rozruch
uniemożliwia ponowne uruchomienie silnika.
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego.
Przyrządy pokładowe
