179

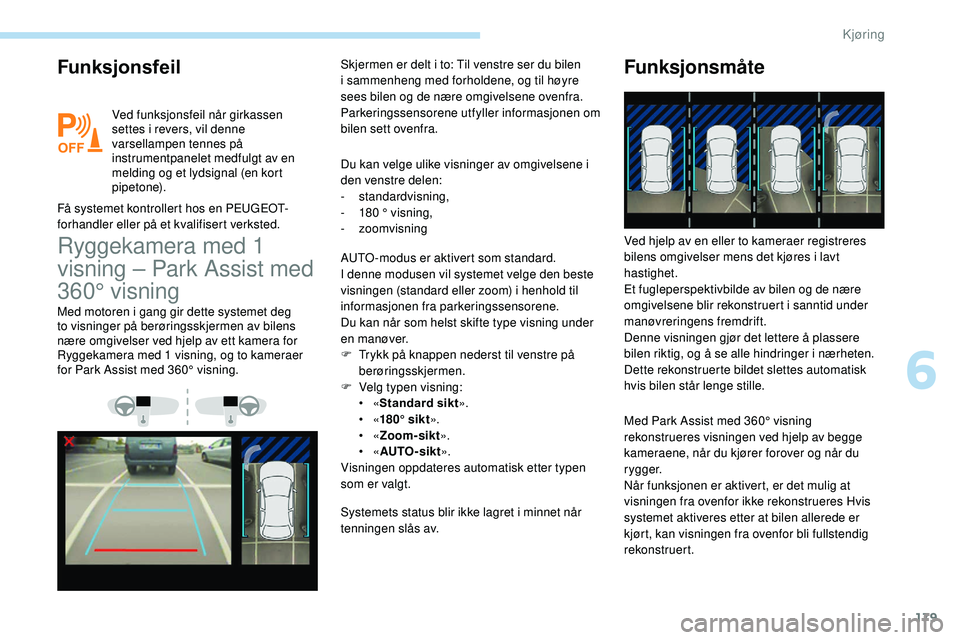

Funksjonsfeil
Ved funksjonsfeil når girkassen
settes i revers, vil denne
varsellampen tennes på
instrumentpanelet medfulgt av en
melding og et lydsignal (en kort
pipetone).
Få systemet kontrollert hos en PEUGEOT-
forhandler eller på et kvalifisert verksted.
Ryggekamera med 1
visning – Park Assist med
360° visning
Du kan velge ulike visninger av omgivelsene i
den venstre delen:
-


standardvisning,
-

1
80 ° visning,
-
zoomvisning
Med motoren i gang gir dette systemet deg
to visninger på berøringsskjermen av bilens
nære omgivelser ved hjelp av ett kamera for
Ryggekamera med 1 visning, og to kameraer
for Park Assist med 360° visning. Skjermen er delt i to: Til venstre ser du bilen
i sammenheng med forholdene, og til høyre
sees bilen og de nære omgivelsene ovenfra.
Parkeringssensorene utfyller informasjonen om
bilen sett ovenfra.
AUTO -modus er aktivert som standard.
I denne modusen vil systemet velge den beste
visningen (standard eller zoom) i henhold til
informasjonen fra parkeringssensorene.
Du kan når som helst skifte type visning under
en manøver.
F

T
rykk på knappen nederst til venstre på
berøringsskjermen.
F

V
elg typen visning:
•
«Standard sikt ».
•
«180° sik t ».
•
«Zoom-sikt ».
•
«AUTO- sikt ».
Visningen oppdateres automatisk etter typen
som er valgt.
Systemets status blir ikke lagret i minnet når
tenningen slås av.
Funksjonsmåte
Med Park Assist med 360° visning
rekonstrueres visningen ved hjelp av begge
kameraene, når du kjører forover og når du
rygger.
Når funksjonen er aktivert, er det mulig at
visningen fra ovenfor ikke rekonstrueres Hvis
systemet aktiveres etter at bilen allerede er
kjørt, kan visningen fra ovenfor bli fullstendig
rekonstruert. Ved hjelp av en eller to kameraer registreres
bilens omgivelser mens det kjøres i lavt
hastighet.
Et fugleperspektivbilde av bilen og de nære
omgivelsene blir rekonstruert i sanntid under
manøvreringens fremdrift.
Denne visningen gjør det lettere å plassere
bilen riktig, og å se alle hindringer i nærheten.
Dette rekonstruerte bildet slettes automatisk
hvis bilen står lenge stille.
6
Kjøring

180

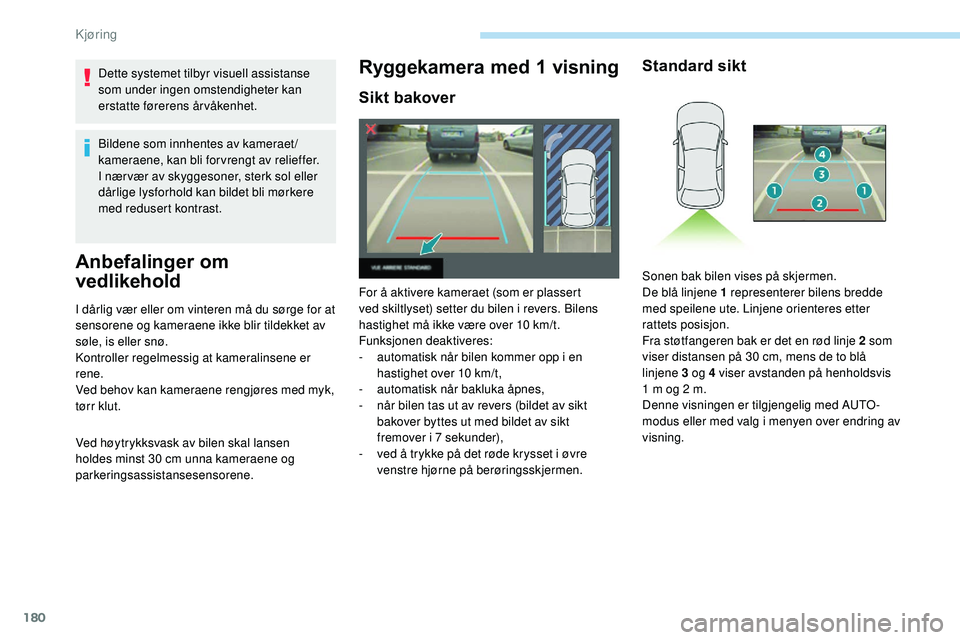

Dette systemet tilbyr visuell assistanse
som under ingen omstendigheter kan
erstatte førerens årvåkenhet.
Bildene som innhentes av kameraet /
kameraene, kan bli for vrengt av relieffer.
I nær vær av skyggesoner, sterk sol eller
dårlige lysforhold kan bildet bli mørkere
med redusert kontrast.
Anbefalinger om
vedlikehold
I dårlig vær eller om vinteren må du sørge for at
sensorene og kameraene ikke blir tildekket av
søle, is eller snø.
Kontroller regelmessig at kameralinsene er
rene.
Ved behov kan kameraene rengjøres med myk,
tørr klut.
Ved høytrykksvask av bilen skal lansen
holdes minst 30 cm unna kameraene og
parkeringsassistansesensorene.
Ryggekamera med 1 visning
Sikt bakover
For å aktivere kameraet (som er plassert
ved skiltlyset) setter du bilen i revers. Bilens
hastighet må ikke være over 10 km/t.
Funksjonen deaktiveres:
-

a
utomatisk når bilen kommer opp i en
hastighet over 10
km/t,
-

a
utomatisk når bakluka åpnes,
-

n
år bilen tas ut av revers (bildet av sikt
bakover byttes ut med bildet av sikt
fremover i 7 sekunder),
-

v
ed å trykke på det røde krysset i øvre
venstre hjørne på berøringsskjermen.
Standard sikt
Sonen bak bilen vises på skjermen.
De blå linjene 1 representerer bilens bredde
med speilene ute. Linjene orienteres etter
rattets posisjon.
Fra støtfangeren bak er det en rød linje 2 som
viser distansen på 30 cm, mens de to blå
linjene 3 og 4 viser avstanden på henholdsvis
1 m og 2 m.
Denne visningen er tilgjengelig med AUTO-
modus eller med valg i menyen over endring av
visning.
Kjøring

181
Sett bakfra 180°
Hindringene kan virke som de er lenger
unna enn de faktisk er.
Under manøvreringen er det viktig å
kontrollere forholdene på sidene av bilen
ved hjelp av speilene.
Ryggevarsleren gjør det også mulig å
komplettere informasjonen om forholdene
rundt bilen.
AUTO-modus
Kameraet registrerer forholdene rundt bilen
under manøvreringen for å opprette sikten
ovenfra, medregnet de nærmeste omgivelsene.
Dette gjør det mulig å manøvrere rundt alle
hindringer i nærheten.
Denne sikten er tilgjengelig med AUTO -modus
eller med valg i menyen over endring av sikt.Denne modusen er aktivert som standard.
Ved hjelp av sensorene på støtfangeren bak vil
den automatiske sikten gjøre det mulig å veksle
fra sikt bakover til sikt ovenfra når bilen nærmer
seg en hindring (mindre enn 30 cm) under
manøvreringen.
180°- sik t
Park Assist med 360°
visning
Bilen har et kamera foran, i grillen, og et
kamera bak, i nærheten av skiltlyset.180°-sikten gjør det mulig å kjøre ut fra en
parkeringsplass, i revers, med full kontroll over
biler, fotgjengere og syklister.
Denne funksjonen anbefales ikke når det skal
utføres en komplett manøver.
Den består av 3 soner: venstre A
, i midten B
og høyre C .
Denne sikten er kun tilgjengelig fra
siktvalgmenyen.
6
Kjøring

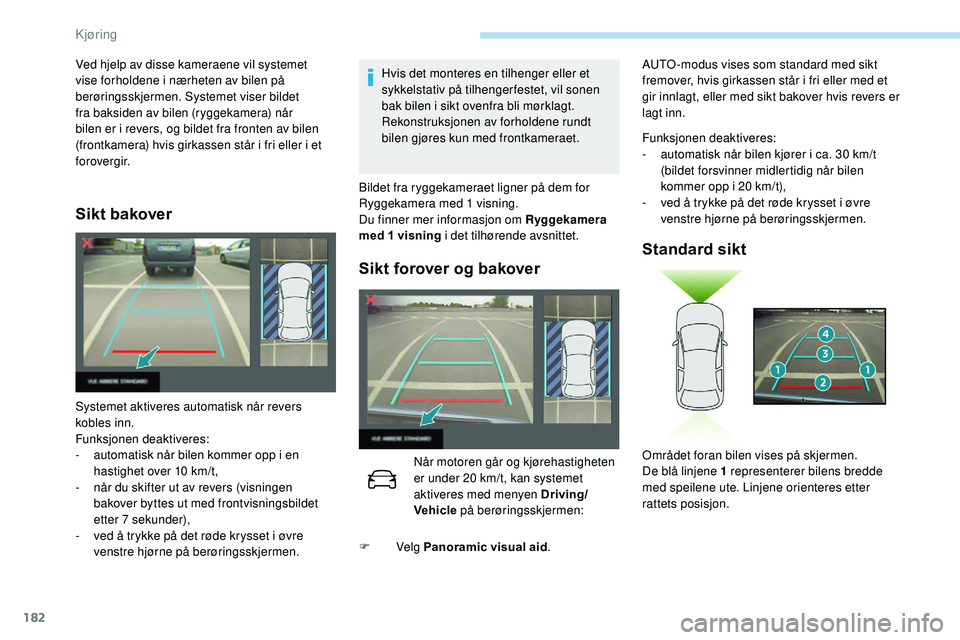

182
Sikt bakover
Hvis det monteres en tilhenger eller et
sykkelstativ på tilhenger festet, vil sonen
bak bilen i sikt ovenfra bli mørklagt.
Rekonstruksjonen av forholdene rundt
bilen gjøres kun med frontkameraet.
Systemet aktiveres automatisk når revers
kobles inn.
Funksjonen deaktiveres:
-

a

utomatisk når bilen kommer opp i en
hastighet over 10 km/t,
-

n

år du skifter ut av revers (visningen
bakover byttes ut med frontvisningsbildet
etter 7 sekunder),
-

v

ed å trykke på det røde krysset i øvre
venstre hjørne på berøringsskjermen. Bildet fra ryggekameraet ligner på dem for
Ryggekamera med 1 visning.
Du finner mer informasjon om Ryggekamera
med 1 visning i det tilhørende avsnittet.
Sikt forover og bakover
Når motoren går og kjørehastigheten
er under 20
km/t, kan systemet
aktiveres med menyen Driving/
Vehicle på berøringsskjermen:
Ved hjelp av disse kameraene vil systemet
vise forholdene i nærheten av bilen på
berøringsskjermen. Systemet viser bildet
fra baksiden av bilen (ryggekamera) når
bilen er i revers, og bildet fra fronten av bilen
(frontkamera) hvis girkassen står i fri eller i et
forovergir.
F

Velg Panoramic visual aid .Funksjonen deaktiveres:
-

a
utomatisk når bilen kjører i ca. 30 km/t
(bildet forsvinner midlertidig når bilen
kommer opp i 20 km/t),
-
v
ed å trykke på det røde krysset i øvre
venstre hjørne på berøringsskjermen.
Standard sikt
Området foran bilen vises på skjermen.
De blå linjene 1 representerer bilens bredde
med speilene ute. Linjene orienteres etter
rattets posisjon.
AUTO -modus vises som standard med sikt
fremover, hvis girkassen står i fri eller med et
gir innlagt, eller med sikt bakover hvis revers er
lagt inn.
Kjøring

183

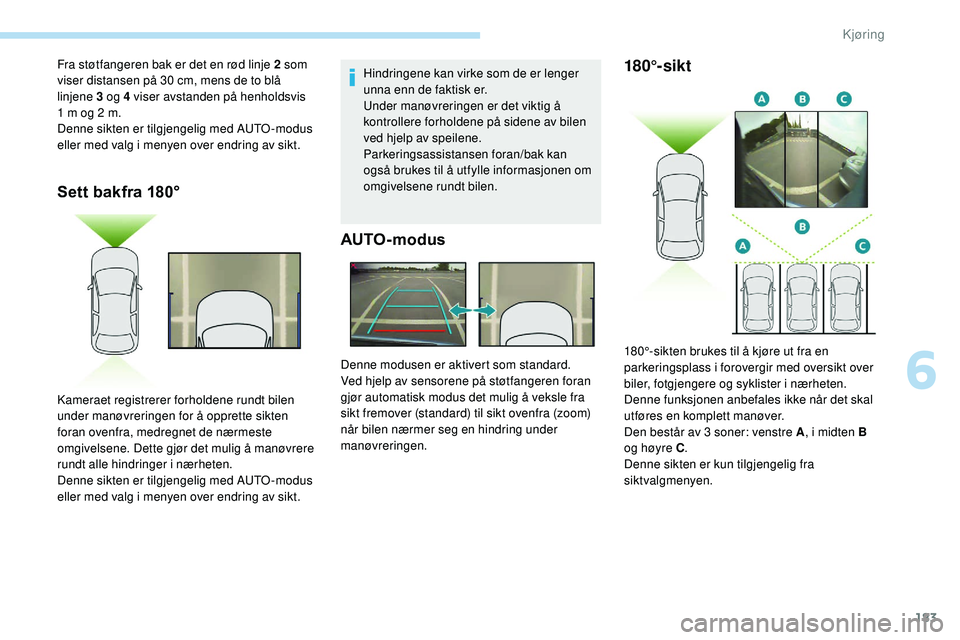

Sett bakfra 180°
Hindringene kan virke som de er lenger
unna enn de faktisk er.
Under manøvreringen er det viktig å
kontrollere forholdene på sidene av bilen
ved hjelp av speilene.
Parkeringsassistansen foran/bak kan
også brukes til å utfylle informasjonen om
omgivelsene rundt bilen.
AUTO-modus
Fra støtfangeren bak er det en rød linje 2 som
viser distansen på 30 cm, mens de to blå
linjene 3 og 4 viser avstanden på henholdsvis
1 m og 2 m.
Denne sikten er tilgjengelig med AUTO -modus
eller med valg i menyen over endring av sikt.
Kameraet registrerer forholdene rundt bilen
under manøvreringen for å opprette sikten
foran ovenfra, medregnet de nærmeste
omgivelsene. Dette gjør det mulig å manøvrere
rundt alle hindringer i nærheten.
Denne sikten er tilgjengelig med AUTO -modus
eller med valg i menyen over endring av sikt.Denne modusen er aktivert som standard.
Ved hjelp av sensorene på støtfangeren foran
gjør automatisk modus det mulig å veksle fra
sikt fremover (standard) til sikt ovenfra (zoom)
når bilen nærmer seg en hindring under
manøvreringen.180°- sik t
180°-sikten brukes til å kjøre ut fra en
parkeringsplass i forovergir med oversikt over
biler, fotgjengere og syklister i nærheten.
Denne funksjonen anbefales ikke når det skal
utføres en komplett manøver.
Den består av 3 soner: venstre A
, i midten B
og høyre C .
Denne sikten er kun tilgjengelig fra
siktvalgmenyen.
6
Kjøring

184

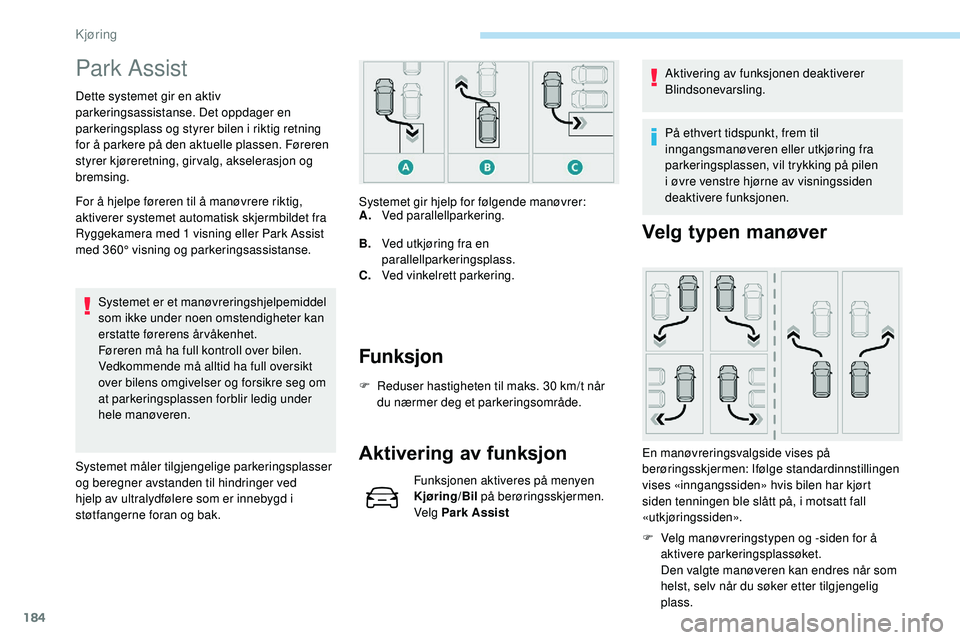

Park Assist
Dette systemet gir en aktiv
parkeringsassistanse. Det oppdager en
parkeringsplass og styrer bilen i riktig retning
for å parkere på den aktuelle plassen. Føreren
styrer kjøreretning, gir valg, akselerasjon og
bremsing.
For å hjelpe føreren til å manøvrere riktig,
aktiverer systemet automatisk skjermbildet fra
Ryggekamera med 1 visning eller Park Assist
med 360° visning og parkeringsassistanse.Systemet er et manøvreringshjelpemiddel
som ikke under noen omstendigheter kan
erstatte førerens årvåkenhet.
Føreren må ha full kontroll over bilen.
Vedkommende må alltid ha full oversikt
over bilens omgivelser og forsikre seg om
at parkeringsplassen forblir ledig under
hele manøveren.
Systemet måler tilgjengelige parkeringsplasser
og beregner avstanden til hindringer ved
hjelp av ultralydfølere som er innebygd i
støtfangerne foran og bak. Systemet gir hjelp for følgende manøvrer:
A.
Ved parallellparkering.
Funksjon
B.Ved utkjøring fra en
parallellparkeringsplass.
C. Ved vinkelrett parkering.
F

R
eduser hastigheten til maks. 30 km/t når
du nærmer deg et parkeringsområde.
Aktivering av funksjon
Funksjonen aktiveres på menyen
Kjøring/Bil på berøringsskjermen.
Velg Park Assist Aktivering av funksjonen deaktiverer
Blindsonevarsling.
På ethvert tidspunkt, frem til
inngangsmanøveren eller utkjøring fra
parkeringsplassen, vil trykking på pilen
i øvre venstre hjørne av visningssiden
deaktivere funksjonen.
Velg typen manøver
En manøvreringsvalgside vises på
berøringsskjermen: Ifølge standardinnstillingen
vises «inngangssiden» hvis bilen har kjørt
siden tenningen ble slått på, i motsatt fall
«utkjøringssiden».F

V
elg manøvreringstypen og -siden for å
aktivere parkeringsplassøket.
Den valgte manøveren kan endres når som
helst, selv når du søker etter tilgjengelig
plass.
Kjøring

185

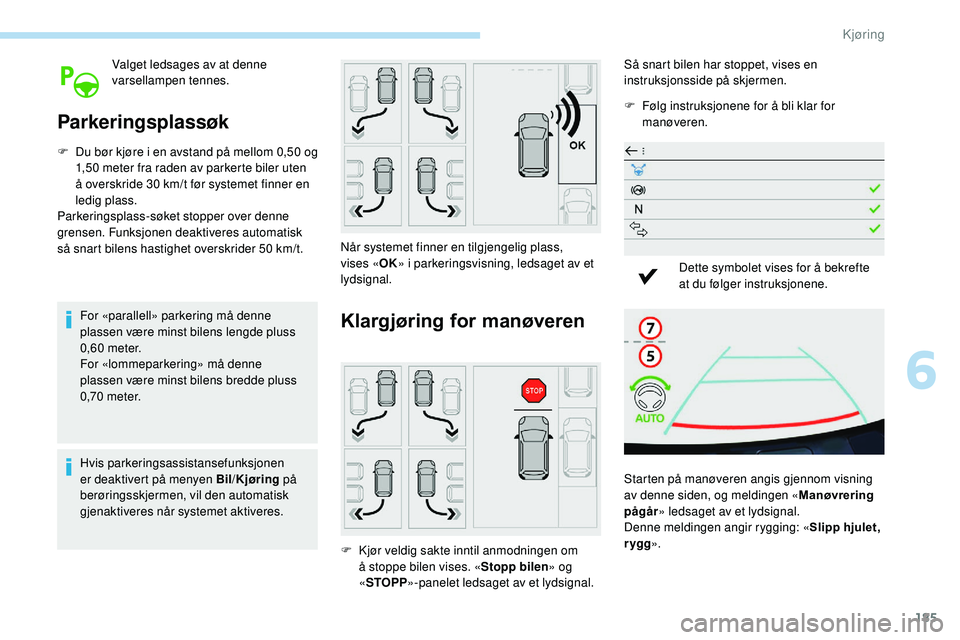

Valget ledsages av at denne
varsellampen tennes.
Parkeringsplassøk
F Du bør kjøre i en avstand på mellom 0,50 og 1,50 meter fra raden av parkerte biler uten
å overskride 30 km/t før systemet finner en
ledig plass.
Parkeringsplass-søket stopper over denne
grensen. Funksjonen deaktiveres automatisk
så snart bilens hastighet overskrider 50 km/t.
For «parallell» parkering må denne
plassen være minst bilens lengde pluss
0 , 6 0 m e t e r.
For «lommeparkering» må denne
plassen være minst bilens bredde pluss
0 ,70


m e t e r.
Hvis parkeringsassistansefunksjonen
er deaktivert på menyen Bil /Kjøring på
berøringsskjermen, vil den automatisk
gjenaktiveres når systemet aktiveres. Når systemet finner en tilgjengelig plass,
vises «
OK» i parkeringsvisning, ledsaget av et
lydsignal.
Klargjøring for manøveren
F Kjør veldig sakte inntil anmodningen om å stoppe bilen vises. « Stopp bilen» og
« STOPP »-panelet ledsaget av et lydsignal. Så snart bilen har stoppet, vises en
instruksjonsside på skjermen.
F

F
ølg instruksjonene for å bli klar for
manøveren.
Dette symbolet vises for å bekrefte
at du følger instruksjonene.
Starten på manøveren angis gjennom visning
av denne siden, og meldingen « Manøvrering
pågår » ledsaget av et lydsignal.
Denne meldingen angir rygging: « Slipp hjulet,
r ygg ».
6

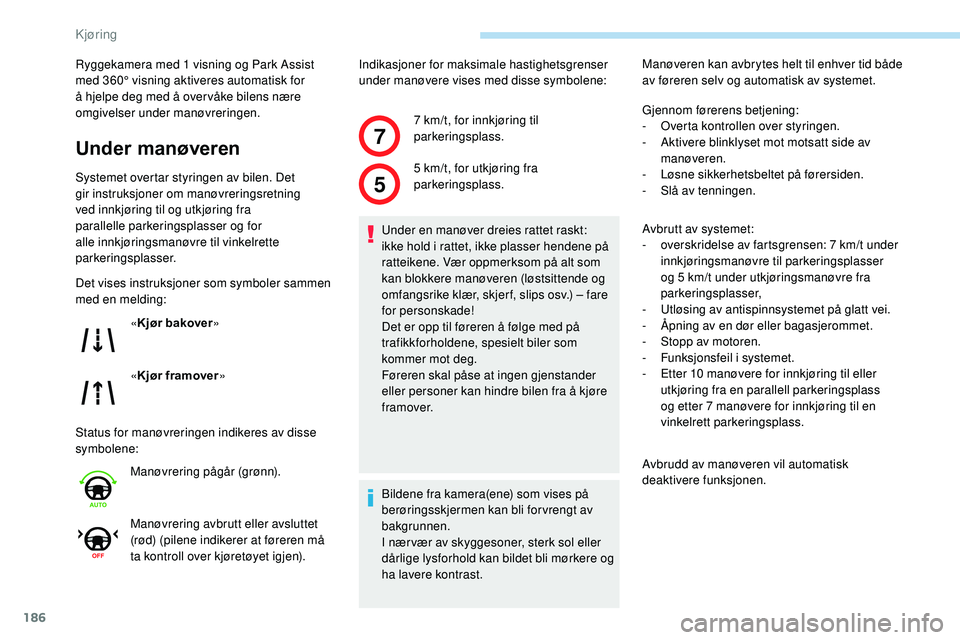

Kjøring

186
7
5
Ryggekamera med 1 visning og Park Assist
med 360° visning aktiveres automatisk for
å hjelpe deg med å over våke bilens nære
omgivelser under manøvreringen.
Under manøveren
Systemet overtar styringen av bilen. Det
gir instruksjoner om manøvreringsretning
ved innkjøring til og utkjøring fra
parallelle parkeringsplasser og for
alle innkjøringsmanøvre til vinkelrette
parkeringsplasser.
Det vises instruksjoner som symboler sammen
med en melding:
Status for manøvreringen indikeres av disse
symbolene:Indikasjoner for maksimale hastighetsgrenser
under manøvere vises med disse symbolene:
« Kjør bakover »
« Kjør framover »
Manøvrering pågår (grønn).
Manøvrering avbrutt eller avsluttet
(rød) (pilene indikerer at føreren må
ta kontroll over kjøretøyet igjen). 7
km/t, for innkjøring til
parkeringsplass.
5 km/t, for utkjøring fra
parkeringsplass.
Under en manøver dreies rattet raskt:
ikke hold i rattet, ikke plasser hendene på
ratteikene. Vær oppmerksom på alt som
kan blokkere manøveren (løstsittende og
omfangsrike klær, skjer f, slips osv.) – fare
for personskade!
Det er opp til føreren å følge med på
trafikkforholdene, spesielt biler som
kommer mot deg.
Føreren skal påse at ingen gjenstander
eller personer kan hindre bilen fra å kjøre
f r a m ove r.
Bildene fra kamera(ene) som vises på
berøringsskjermen kan bli forvrengt av
bakgrunnen.
I nær vær av skyggesoner, sterk sol eller
dårlige lysforhold kan bildet bli mørkere og
ha lavere kontrast. Manøveren kan avbrytes helt til enhver tid både
av føreren selv og automatisk av systemet.
Gjennom førerens betjening:
-

O
verta kontrollen over styringen.
-
A
ktivere blinklyset mot motsatt side av
manøveren.
- L øsne sikkerhetsbeltet på førersiden.
- S lå av tenningen.
Avbrutt av systemet:
-

ov
erskridelse av fartsgrensen: 7 km/t under
innkjøringsmanøvre til parkeringsplasser
og 5
km/t under utkjøringsmanøvre fra
parkeringsplasser,
-

U
tløsing av antispinnsystemet på glatt vei.
-

Å
pning av en dør eller bagasjerommet.
-

S
topp av motoren.
-

F
unksjonsfeil i systemet.
-

E
tter 10 manøvere for innkjøring til eller
utkjøring fra en parallell parkeringsplass
og etter 7 manøvere for innkjøring til en
vinkelrett parkeringsplass.
Avbrudd av manøveren vil automatisk
deaktivere funksjonen.
Kjøring

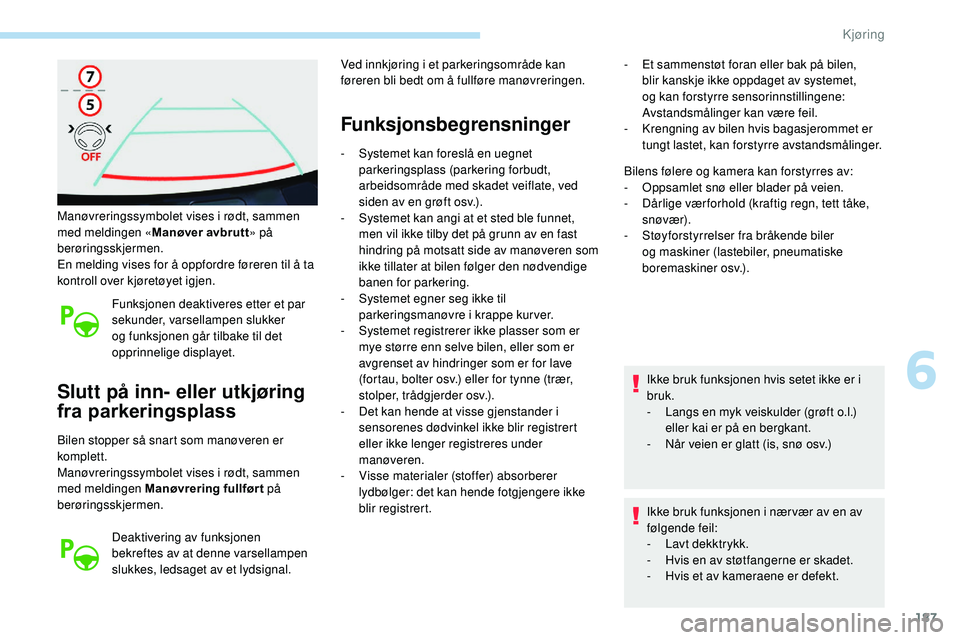

187
Manøvreringssymbolet vises i rødt, sammen
med meldingen «Manøver avbrutt» på
berøringsskjermen.
En melding vises for å oppfordre føreren til å ta
kontroll over kjøretøyet igjen.
Funksjonen deaktiveres etter et par
sekunder, varsellampen slukker
og funksjonen går tilbake til det
opprinnelige displayet.
Slutt på inn- eller utkjøring
fra parkeringsplass
Bilen stopper så snart som manøveren er
komplett.
Manøvreringssymbolet vises i rødt, sammen
med meldingen Manøvrering fullført på
berøringsskjermen.
Deaktivering av funksjonen
bekreftes av at denne varsellampen
slukkes, ledsaget av et lydsignal. Ved innkjøring i et parkeringsområde kan
føreren bli bedt om å fullføre manøvreringen.
Funksjonsbegrensninger
- Systemet kan foreslå en uegnet
parkeringsplass (parkering forbudt,
arbeidsområde med skadet veiflate, ved
siden av en grøft osv.).
-

S
ystemet kan angi at et sted ble funnet,
men vil ikke tilby det på grunn av en fast
hindring på motsatt side av manøveren som
ikke tillater at bilen følger den nødvendige
banen for parkering.
-

S
ystemet egner seg ikke til
parkeringsmanøvre i krappe kurver.
-

S
ystemet registrerer ikke plasser som er
mye større enn selve bilen, eller som er
avgrenset av hindringer som er for lave
(fortau, bolter osv.) eller for tynne (trær,
stolper, trådgjerder osv.).
-

D
et kan hende at visse gjenstander i
sensorenes dødvinkel ikke blir registrert
eller ikke lenger registreres under
manøveren.
-
V

isse materialer (stoffer) absorberer
lydbølger: det kan hende fotgjengere ikke
blir registrert. -

E
t sammenstøt foran eller bak på bilen,
blir kanskje ikke oppdaget av systemet,
og kan forstyrre sensorinnstillingene:
Avstandsmålinger kan være feil.
-
K
rengning av bilen hvis bagasjerommet er
tungt lastet, kan forstyrre avstandsmålinger.
Bilens følere og kamera kan forstyrres av:
-

O
ppsamlet snø eller blader på veien.
-

D
årlige vær forhold (kraftig regn, tett tåke,
snøvær).
-
S

tøyforstyrrelser fra bråkende biler
og maskiner (lastebiler, pneumatiske
boremaskiner osv.).
Ikke bruk funksjonen hvis setet ikke er i
bruk.
-

L
angs en myk veiskulder (grøft o.l.)
eller kai er på en bergkant.
-

N
år veien er glatt (is, snø osv.)
Ikke bruk funksjonen i nær vær av en av
følgende feil:
-

L
avt dekktrykk.
-

H
vis en av støtfangerne er skadet.
-

H
vis et av kameraene er defekt.
6
Kjøring

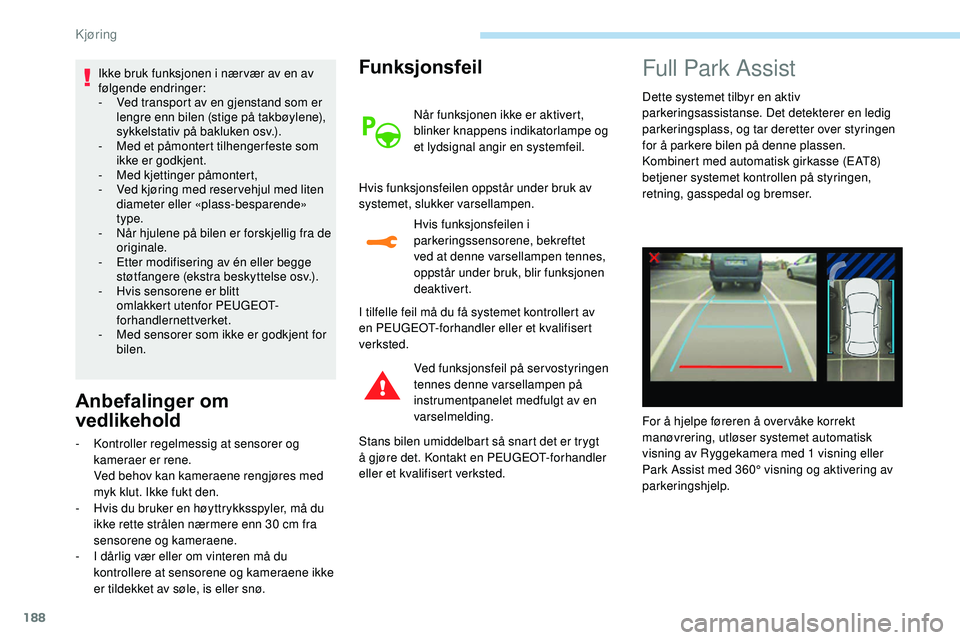

188
Ikke bruk funksjonen i nær vær av en av
følgende endringer:
-
V
ed transport av en gjenstand som er
lengre enn bilen (stige på takbøylene),
sykkelstativ på bakluken osv.).
-

M
ed et påmontert tilhenger feste som
ikke er godkjent.
-

M
ed kjettinger påmontert,
-

V
ed kjøring med reser vehjul med liten
diameter eller «plass-besparende»
type.
-

N
år hjulene på bilen er forskjellig fra de
originale.
-

E
tter modifisering av én eller begge
støtfangere (ekstra beskyttelse osv.).
-

H
vis sensorene er blitt
omlakkert utenfor PEUGEOT-
forhandlernettverket.
-

M
ed sensorer som ikke er godkjent for
bilen.
Anbefalinger om
vedlikehold Funksjonsfeil
Når funksjonen ikke er aktivert,
blinker knappens indikatorlampe og
et lydsignal angir en systemfeil.
Hvis funksjonsfeilen oppstår under bruk av
systemet, slukker varsellampen. Hvis funksjonsfeilen i
parkeringssensorene, bekreftet
ved at denne varsellampen tennes,
oppstår under bruk, blir funksjonen
deaktivert.
I tilfelle feil må du få systemet kontrollert av
en PEUGEOT-forhandler eller et kvalifisert
verksted.
Ved funksjonsfeil på servostyringen
tennes denne varsellampen på
instrumentpanelet medfulgt av en
varselmelding.
Stans bilen umiddelbart så snart det er trygt
å gjøre det. Kontakt en PEUGEOT-forhandler
eller et kvalifisert verksted.
-

K

ontroller regelmessig at sensorer og
kameraer er rene.
Ved behov kan kameraene rengjøres med
myk klut. Ikke fukt den.
-

H

vis du bruker en høyttrykksspyler, må du
ikke rette strålen nærmere enn 30 cm fra
sensorene og kameraene.
-

I d

årlig vær eller om vinteren må du
kontrollere at sensorene og kameraene ikke
er tildekket av søle, is eller snø.
Full Park Assist
Dette systemet tilbyr en aktiv
parkeringsassistanse. Det detekterer en ledig
parkeringsplass, og tar deretter over styringen
for å parkere bilen på denne plassen.
Kombinert med automatisk girkasse (EAT8)
betjener systemet kontrollen på styringen,
retning, gasspedal og bremser.
For å hjelpe føreren å over våke korrekt
manøvrering, utløser systemet automatisk
visning av Ryggekamera med 1 visning eller
Park Assist med 360° visning og aktivering av
parkeringshjelp.
Kjøring
