Peugeot 508 2018 Vodič za korisnike (in Croatian)

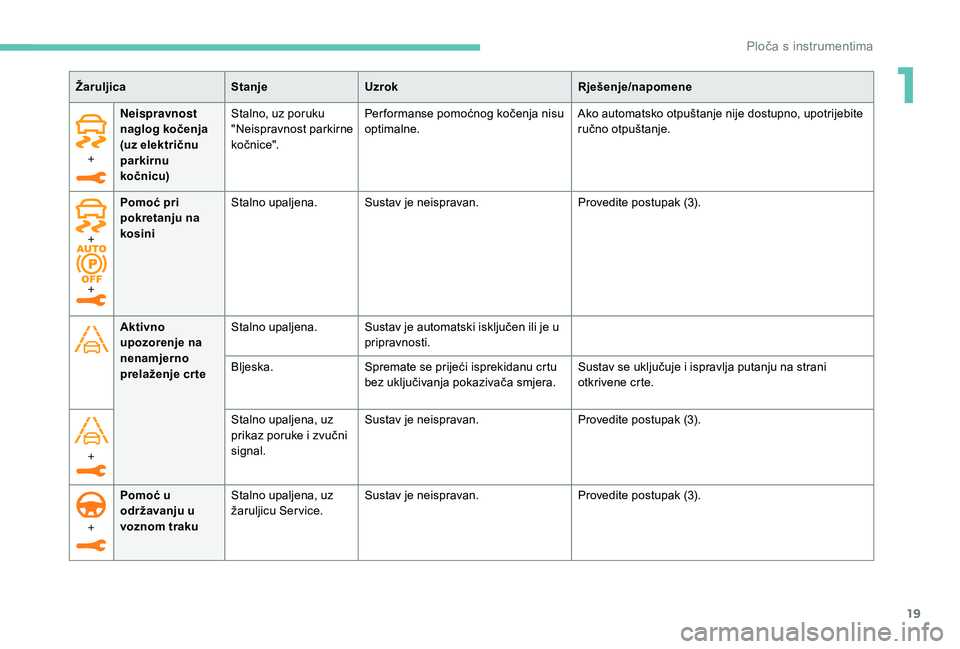

19
+Neispravnost
naglog kočenja
(uz električnu
parkirnu
kočnicu) Stalno, uz poruku
"Neispravnost parkirne
ko č nic e".
Per formanse pomoćnog kočenja nisu
optimalne.
Ako automatsko otpuštanje nije dostupno, upotrijebite
ručno otpuštanje.
Aktivno
upozorenje na
nenamjerno
prelaženje cr te Stalno upaljena.
Sustav je automatski isključen ili je u
pripravnosti.
Bljeska. Spremate se prijeći isprekidanu crtu
bez uključivanja pokazivača smjera. Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
+ Stalno upaljena, uz
prikaz poruke i zvučni
signal.
Sustav je neispravan.
Provedite postupak (3).
+ Pomoć u
održavanju u
voznom traku Stalno upaljena, uz
žaruljicu Service.
Sustav je neispravan.
Provedite postupak (3).
Žaruljica
StanjeUzrok Rješenje/napomene
+
+ Pomoć pri
pokretanju na
kosini
Stalno upaljena.
Sustav je neispravan. Provedite postupak (3).
1
Ploča s instrumentima

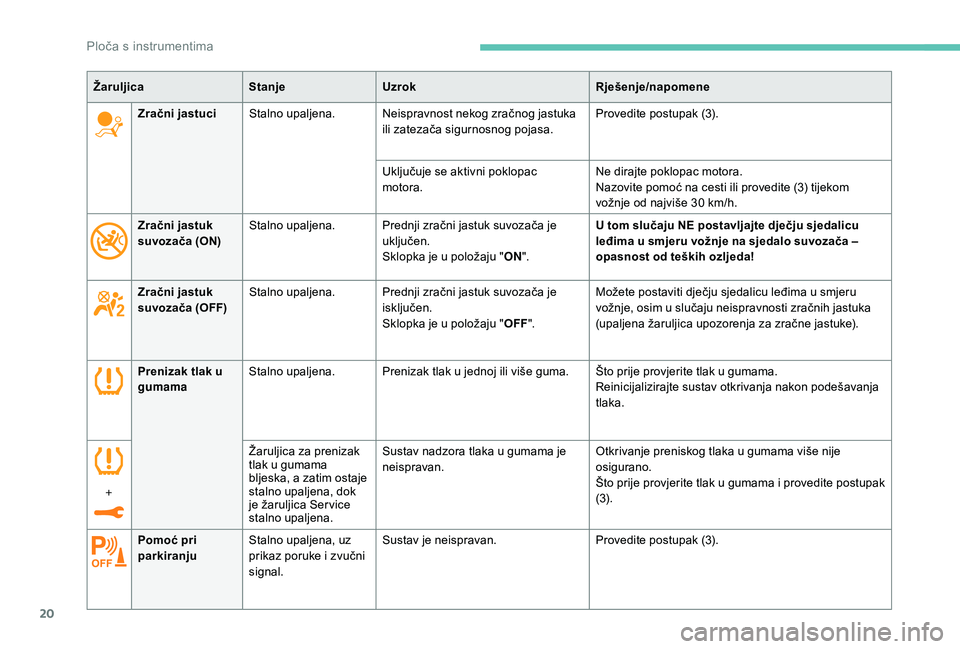

20
Prenizak tlak u
gumamaStalno upaljena.
Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon podešavanja
tlaka.
+ Žaruljica za prenizak
tlak u gumama
bljeska, a zatim ostaje
stalno upaljena, dok
je žaruljica Ser vice
stalno upaljena.Sustav nadzora tlaka u gumama je
neispravan.
Otkrivanje preniskog tlaka u gumama više nije
osigurano.
Što prije provjerite tlak u gumama i provedite postupak
(3).
Žaruljica
StanjeUzrok Rješenje/napomene
Pomoć pri
parkiranju Stalno upaljena, uz
prikaz poruke i zvučni
signal. Sustav je neispravan.
Provedite postupak (3).
Zračni jastuci
Stalno upaljena. Neispravnost nekog zračnog jastuka
ili zatezača sigurnosnog pojasa. Provedite postupak (3).
Uključuje se aktivni poklopac
motora. Ne dirajte poklopac motora.
Nazovite pomoć na cesti ili provedite (3) tijekom
vožnje od najviše 30 km/h.
Zračni jastuk
suvozača (ON) Stalno upaljena.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju "ON". U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača –
opasnost od teških ozljeda!
Zračni jastuk
suvozača (OFF) Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Sklopka je u položaju "OFF". Možete postaviti dječju sjedalicu leđima u smjeru
vožnje, osim u slučaju neispravnosti zračnih jastuka
(upaljena žaruljica upozorenja za zračne jastuke).
Ploča s instrumentima

21

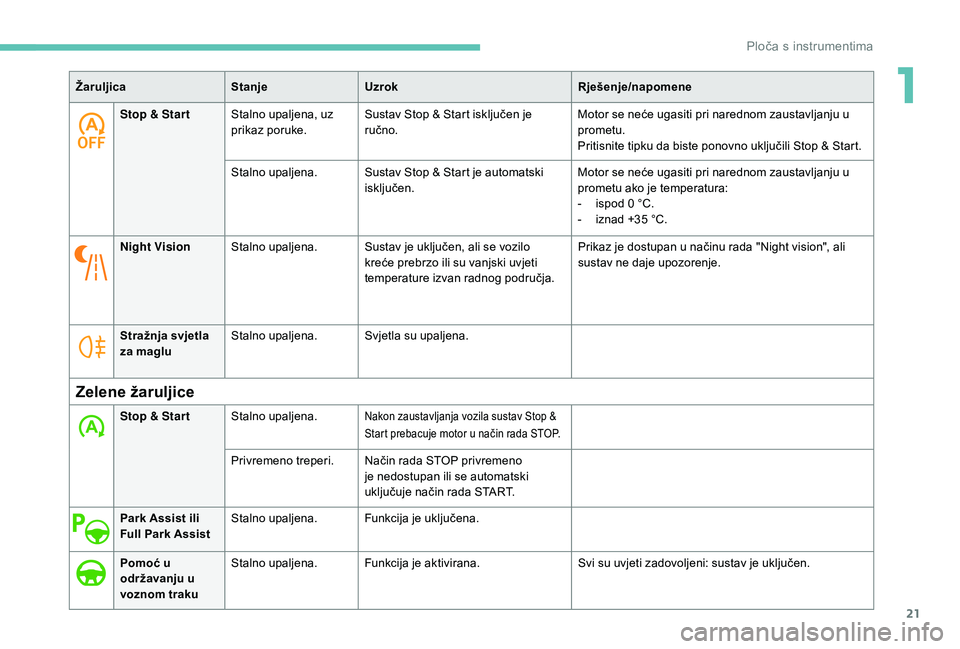

Stop & Star tStalno upaljena, uz
prikaz poruke. Sustav Stop & Start isključen je
ručno. Motor se neće ugasiti pri narednom zaustavljanju u
prometu.
Pritisnite tipku da biste ponovno uključili Stop & Start.
Stalno upaljena. Sustav Stop & Start je automatski
isključen. Motor se neće ugasiti pri narednom zaustavljanju u
prometu ako je temperatura:
-

i
spod 0 °C.
-

i
znad +35 °C.
Night Vision Stalno upaljena. Sustav je uključen, ali se vozilo
kreće prebrzo ili su vanjski uvjeti
temperature izvan radnog područja. Prikaz je dostupan u načinu rada "Night vision", ali
sustav ne daje upozorenje.
Stražnja svjetla
za maglu Stalno upaljena.
Svjetla su upaljena.
Žaruljica
StanjeUzrok Rješenje/napomene
Zelene žaruljice
Stop & Star tStalno upaljena.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno treperi. Način rada STOP privremeno
je nedostupan ili se automatski
uključuje način rada START.
Park Assist ili
Full Park Assist Stalno upaljena.
Funkcija je uključena.
Pomoć u
održavanju u
voznom traku Stalno upaljena.
Funkcija je aktivirana. Svi su uvjeti zadovoljeni: sustav je uključen.
1
Ploča s instrumentima

22

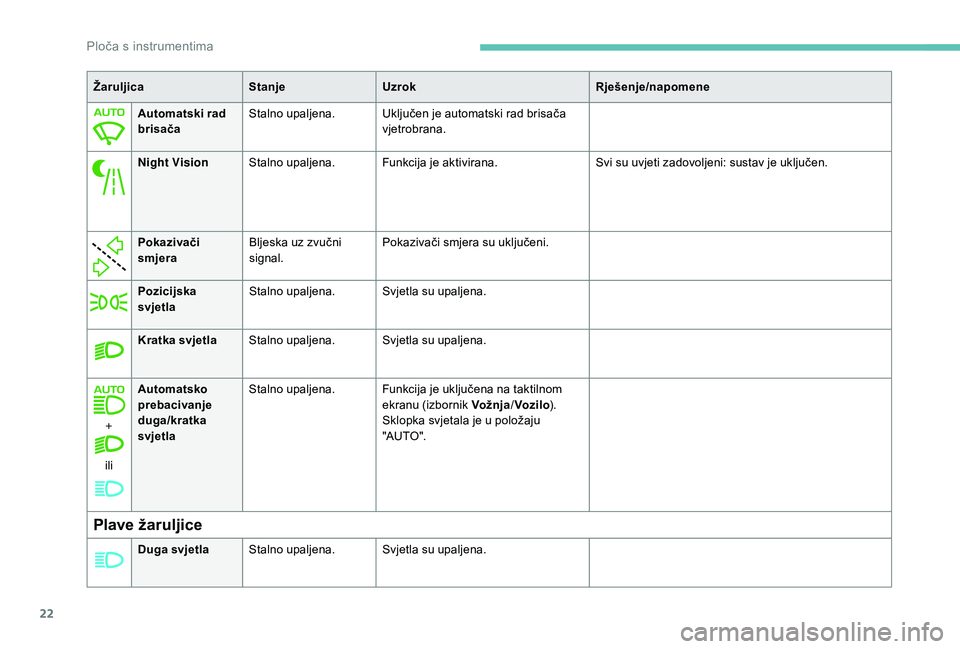

Kratka svjetlaStalno upaljena. Svjetla su upaljena.
+
ili Automatsko
prebacivanje
duga/kratka
svjetla
Stalno upaljena.
Funkcija je uključena na taktilnom
ekranu (izbornik Vožnja/Voz ilo ).
Sklopka svjetala je u položaju
"AUTO ".
Žaruljica
StanjeUzrok Rješenje/napomene
Plave žaruljice
Duga svjetlaStalno upaljena. Svjetla su upaljena.
Automatski rad
brisača
Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Night Vision Stalno upaljena. Funkcija je aktivirana. Svi su uvjeti zadovoljeni: sustav je uključen.
Pokazivači
smjera Bljeska uz zvučni
signal. Pokazivači smjera su uključeni.
Pozicijska
svjetla Stalno upaljena.
Svjetla su upaljena.
Ploča s instrumentima

23

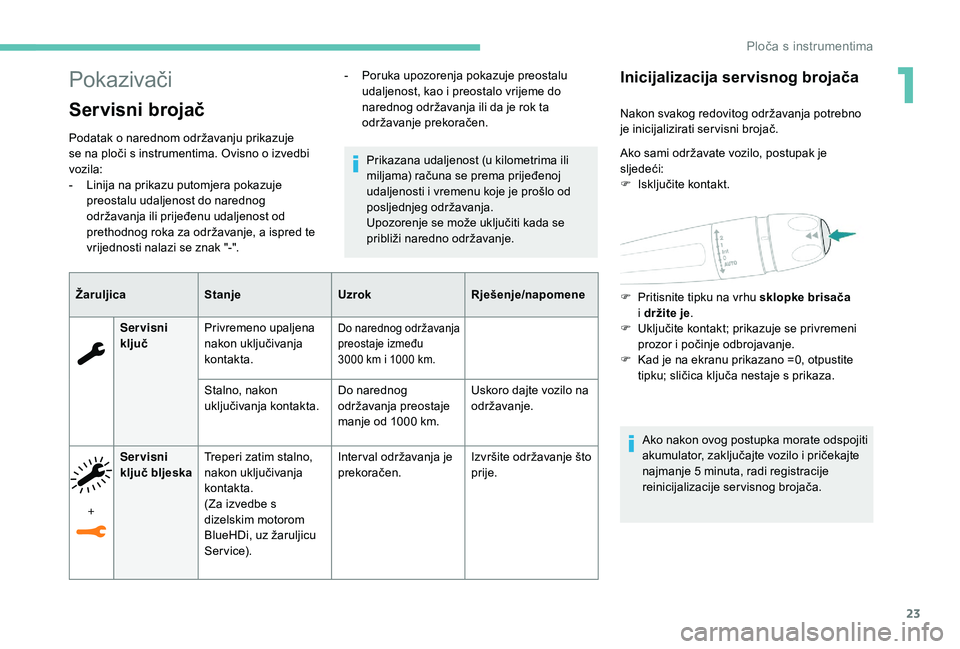

Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak "-". Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Žaruljica Stanje UzrokRješenje/napomene
Servisni
ključ Privremeno upaljena
nakon uključivanja
kontakta.
Do narednog održavanja
preostaje između
3000
km i 1000 km.
Stalno, nakon
uključivanja kontakta. Do narednog
održavanja preostaje
manje od 1000 km.Uskoro dajte vozilo na
održavanje.
+ Servisni
ključ bljeska
Treperi zatim stalno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service). Inter val održavanja je
prekoračen.
Izvršite održavanje što
prije.
-

P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostalo vrijeme do
narednog održavanja ili da je rok ta
održavanje prekoračen.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F

I
sključite kontakt.
F

P
ritisnite tipku na vrhu sklopke brisača
i
držite je .
F

U
ključite kontakt; prikazuje se privremeni
prozor i počinje odbrojavanje.
F

K
ad je na ekranu prikazano =0, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje 5 minuta, radi registracije
reinicijalizacije servisnog brojača.
1
Ploča s instrumentima

24

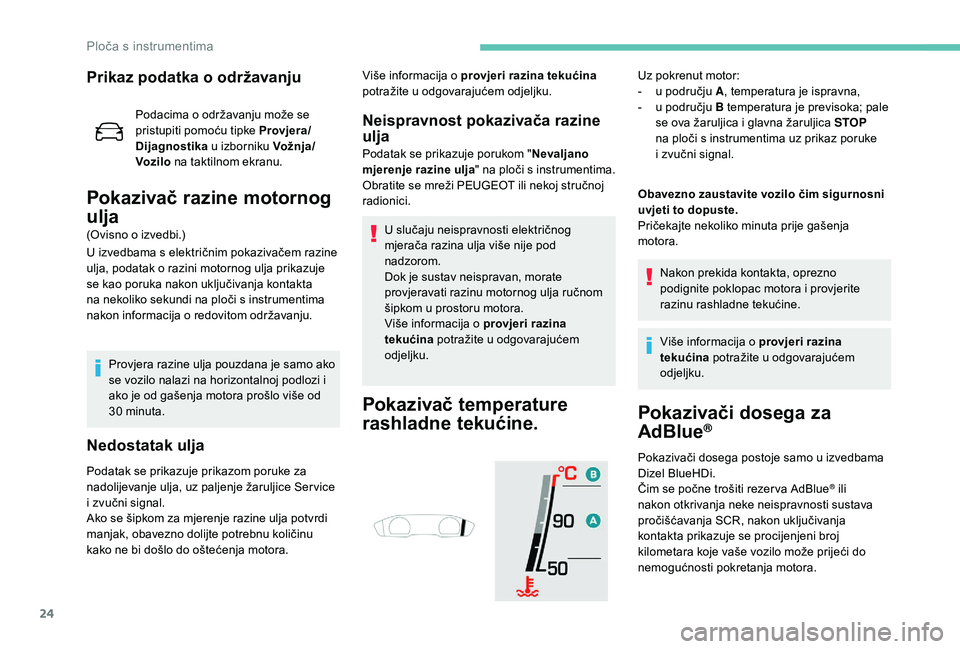

Prikaz podatka o održavanju
Podacima o održavanju može se
pristupiti pomoću tipke Provjera/
Dijagnostika u izborniku Vožnja/
Voz ilo na taktilnom ekranu.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se kao poruka nakon uključivanja kontakta
na nekoliko sekundi na ploči s instrumentima
nakon informacija o redovitom održavanju.
Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od gašenja motora prošlo više od
30 minuta.
Nedostatak ulja
Podatak se prikazuje prikazom poruke za
nadolijevanje ulja, uz paljenje žaruljice Ser vice
i zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora. Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost pokazivača razine
ulja
Podatak se prikazuje porukom "
Nevaljano
mjerenje razine ulja " na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog
mjerača razina ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate
provjeravati razinu motornog ulja ručnom
šipkom u prostoru motora.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivač temperature
rashladne tekućine.
Uz pokrenut motor:
- u p odručju A , temperatura je ispravna,
-

u p
odručju B temperatura je previsoka; pale
se ova žaruljica i glavna žaruljica STOP
na ploči s instrumentima uz prikaz poruke
i
zvučni signal.
Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja
motora. Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači dosega za
AdBlue®
Pokazivači dosega postoje samo u izvedbama
Dizel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ploča s instrumentima

25

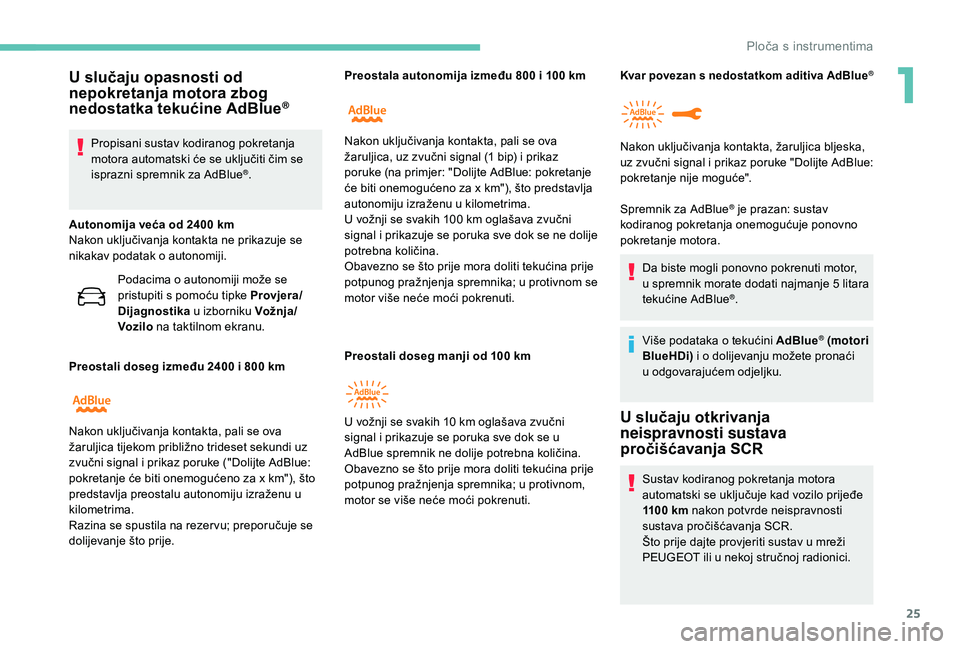

U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Propisani sustav kodiranog pokretanja
motora automatski će se uključiti čim se
isprazni spremnik za AdBlue
®.
Autonomija veća od 2400 km
Nakon uključivanja kontakta ne prikazuje se
nikakav podatak o autonomiji. Podacima o autonomiji može se
pristupiti s pomoću tipke Provjera/
Dijagnostika u izborniku Vožnja/
Voz ilo na taktilnom ekranu.
Preostali doseg između 2400 i 800
km Preostala autonomija između 800 i 100
km
Preostali doseg manji od 100 km
U vožnji se svakih 10 km oglašava zvučni
signal i prikazuje se poruka sve dok se u
AdBlue spremnik ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom,
motor se više neće moći pokrenuti.
Kvar povezan s nedostatkom aditiva AdBlue®
Spremnik za AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor,
u

spremnik morate dodati najmanje 5 litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći
u

odgovarajućem odjeljku.
Nakon uključivanja kontakta, pali se ova
žaruljica tijekom približno trideset sekundi uz
zvučni signal i prikaz poruke ("Dolijte AdBlue:
pokretanje će biti onemogućeno za x km"), što
predstavlja preostalu autonomiju izraženu u
kilometrima.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije. Nakon uključivanja kontakta, pali se ova
žaruljica, uz zvučni signal (1 bip) i prikaz
poruke (na primjer: "Dolijte AdBlue: pokretanje
će biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 100 km oglašava zvučni
signal i prikazuje se poruka sve dok se ne dolije
potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal i prikaz poruke "Dolijte AdBlue:
pokretanje nije moguće".
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav kodiranog pokretanja motora
automatski se uključuje kad vozilo prijeđe
1100 km nakon potvrde neispravnosti
sustava pročišćavanja SCR.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
1
Ploča s instrumentima

26

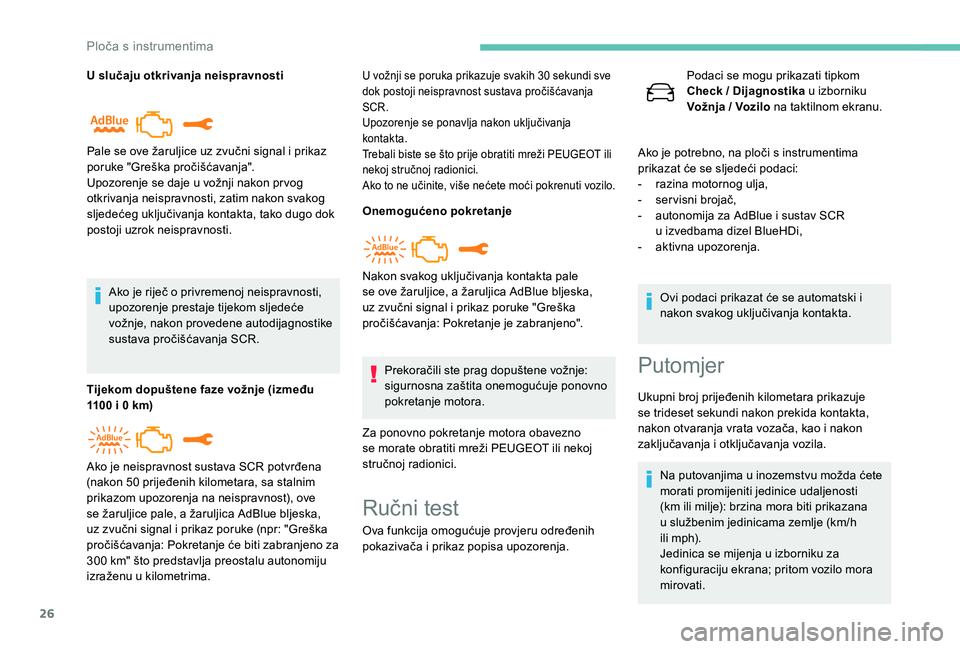

U slučaju otkrivanja neispravnostiAko je riječ o privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Tijekom dopuštene faze vožnje (između
1100 i 0 km)U vožnji se poruka prikazuje svakih 30 sekundi sve
dok postoji neispravnost sustava pročišćavanja
SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži PEUGEOT ili
nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti vozilo.
Onemogućeno pokretanje
Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Pale se ove žaruljice uz zvučni signal i prikaz
poruke "Greška pročišćavanja".
Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), ove
se žaruljice pale, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke (npr: "Greška
pročišćavanja: Pokretanje će biti zabranjeno za
300 km" što predstavlja preostalu autonomiju
izraženu u kilometrima. Nakon svakog uključivanja kontakta pale
se ove žaruljice, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja: Pokretanje je zabranjeno".
Ručni test
Ova funkcija omogućuje provjeru određenih
pokazivača i prikaz popisa upozorenja. Podaci se mogu prikazati tipkom
Check / Dijagnostika u izborniku
Vožnja / Vozilo na taktilnom ekranu.
Ako je potrebno, na ploči s instrumentima
prikazat će se sljedeći podaci:
-
r
azina motornog ulja,
-
s
ervisni brojač,
-
a
utonomija za AdBlue i sustav SCR
u izvedbama dizel BlueHDi,
-
a
ktivna upozorenja.
Putomjer
Ukupni broj prijeđenih kilometara prikazuje
se trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Na putovanjima u inozemstvu možda ćete
morati promijeniti jedinice udaljenosti
(km ili milje): brzina mora biti prikazana
u službenim jedinicama zemlje (km/h
ili
mph).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati. Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Ploča s instrumentima

27

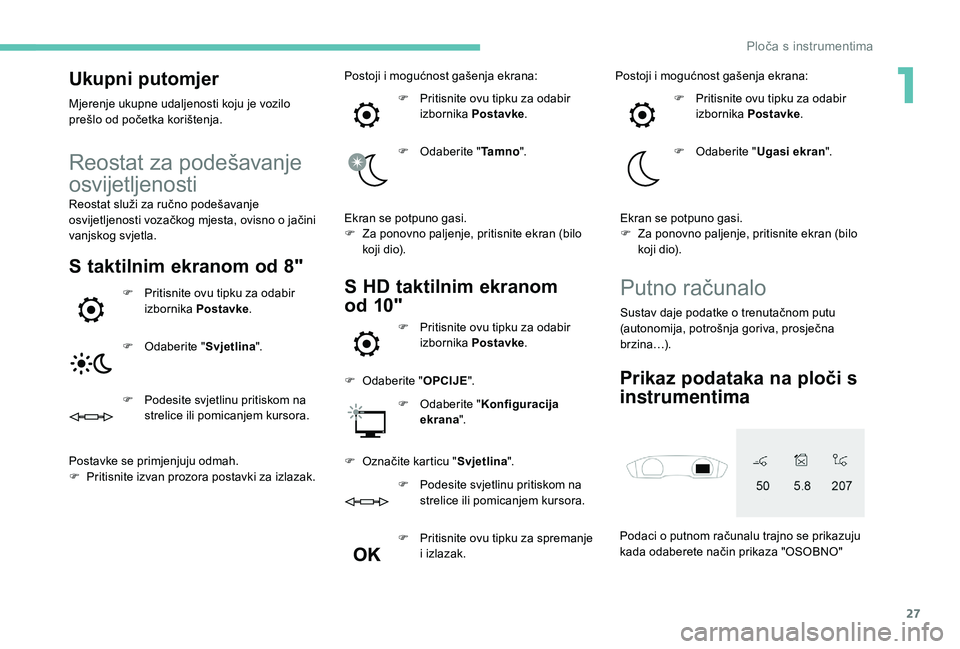

Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Reostat služi za ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o jačini
vanjskog svjetla.
S taktilnim ekranom od 8"
F Pritisnite ovu tipku za odabir izbornika Postavke .
F

O
daberite " Svjetlina".
F

P
odesite svjetlinu pritiskom na
strelice ili pomicanjem kursora.
Postavke se primjenjuju odmah.
F

P

ritisnite izvan prozora postavki za izlazak. Postoji i mogućnost gašenja ekrana:
F
P
ritisnite ovu tipku za odabir
izbornika Postavke .
F
O
daberite "
Tamno".
Ekran se potpuno gasi.
F
Z
a ponovno paljenje, pritisnite ekran (bilo
koji dio).S HD taktilnim ekranom
od
1
0"Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Podaci o putnom računalu trajno se prikazuju
kada odaberete način prikaza "OSOBNO"
Prikaz podataka na ploči s
instrumentima
F Pritisnite ovu tipku za odabir izbornika Postavke .
F

O

daberite " OPCIJE".
F

O
daberite " Konfiguracija
ekrana ".
F

O

značite karticu " Svjetlina".
F

P
odesite svjetlinu pritiskom na
strelice ili pomicanjem kursora.
F

P
ritisnite ovu tipku za spremanje
i izlazak. Postoji i mogućnost gašenja ekrana:
F
P
ritisnite ovu tipku za odabir
izbornika Postavke .
F
O
daberite "
Ugasi ekran ".
Ekran se potpuno gasi.
F
Z
a ponovno paljenje, pritisnite ekran (bilo
koji dio).
1
Ploča s instrumentima

28

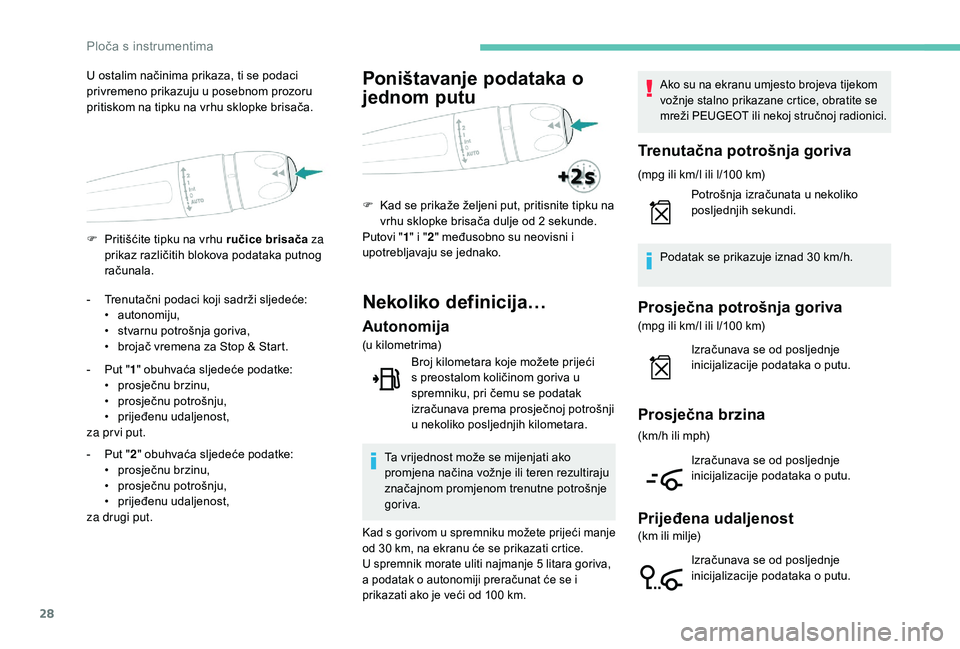

F Pritišćite tipku na vrhu ručice brisača za prikaz različitih blokova podataka putnog
računala.
U ostalim načinima prikaza, ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.
-

T
renutačni podaci koji sadrži sljedeće:
•
au

tonomiju,
•

s
tvarnu potrošnja goriva,
•

b
rojač vremena za Stop & Start.
-

P
ut "1" obuhvaća sljedeće podatke:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost,
za pr vi put.
-

P
ut "2" obuhvaća sljedeće podatke:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost,
za drugi put.
Poništavanje podataka o
jednom putu
F Kad se prikaže željeni put, pritisnite tipku na vrhu sklopke brisača dulje od 2 sekunde.
Putovi " 1" i " 2" međusobno su neovisni i
upotrebljavaju se jednako.
Nekoliko definicija…
Autonomija
(u kilometrima)
Broj kilometara koje možete prijeći
s preostalom količinom goriva u
spremniku, pri čemu se podatak
izračunava prema prosječnoj potrošnji
u nekoliko posljednjih kilometara.
Ta vrijednost može se mijenjati ako
promjena načina vožnje ili teren rezultiraju
značajnom promjenom trenutne potrošnje
goriva.
Kad s gorivom u spremniku možete prijeći manje
od 30 km, na ekranu će se prikazati crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o autonomiji preračunat će se i
prikazati ako je veći od 100 km. Ako su na ekranu umjesto brojeva tijekom
vožnje stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(mpg ili km/l ili l/100 km)
Potrošnja izračunata u nekoliko
posljednjih sekundi.
Podatak se prikazuje iznad 30 km/h.
Prosječna potrošnja goriva
(mpg ili km/l ili l/100 km) Izračunava se od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h ili mph)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(km ili milje)Izračunava se od posljednje
inicijalizacije podataka o putu.
3OR
