Peugeot 508 2020 Instrukcja Obsługi (in Polish)

169
Informacje praktyczne

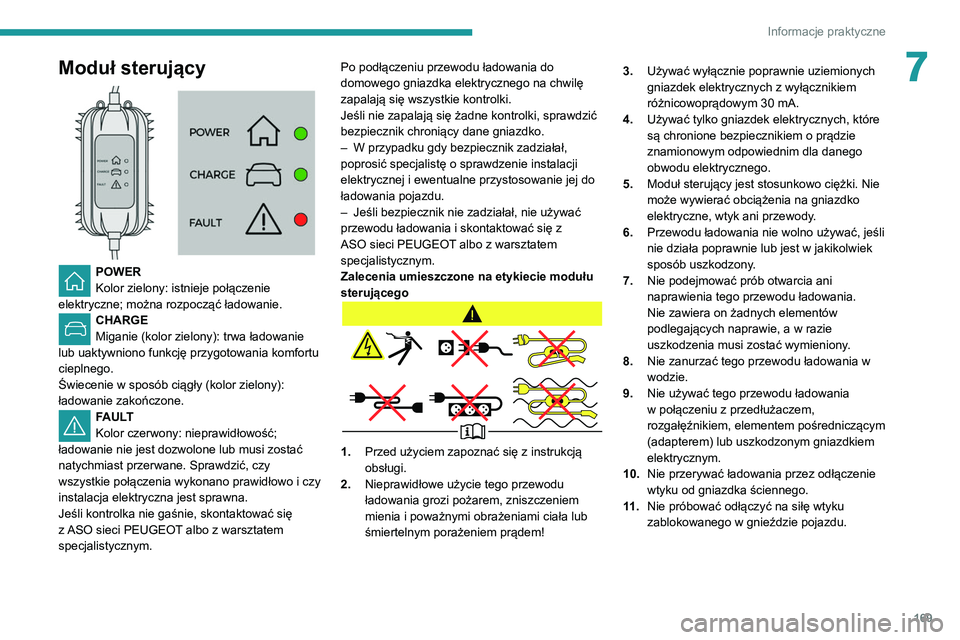

7Moduł sterujący

POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: nieprawidłowość;
ładowanie nie jest dozwolone lub musi zostać
natychmiast przerwane. Sprawdzić, czy
wszystkie połączenia wykonano prawidłowo i czy
instalacja elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym. Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko.
–

W przypadku gdy bezpiecznik zadziałał,
poprosić specjalistę o sprawdzenie instalacji
elektrycznej i ewentualne przystosowanie jej do
ładowania pojazdu.
–

Jeśli bezpiecznik nie zadziałał, nie używać
przewodu ładowania i skontaktować się z
ASO sieci PEUGEOT
albo z warsztatem
specjalistycznym.
Zalecenia umieszczone na etykiecie modułu
sterującego
1. Przed użyciem zapoznać się z instrukcją
obsługi.
2. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem! 3.
Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30 mA.
4. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
5. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
6. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
7. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
8. Nie zanurzać tego przewodu ładowania w
wodzie.
9. Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
10. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
11 . Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.

170
Informacje praktyczne
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Procedura ładowania
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
jest ustawiony w położeniu P, a zapłon jest
wyłączony. Jeśli te warunki nie będą spełnione,
ładowanie się nie rozpocznie.
► Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Kontrolki klapki będą świecić na biało.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)

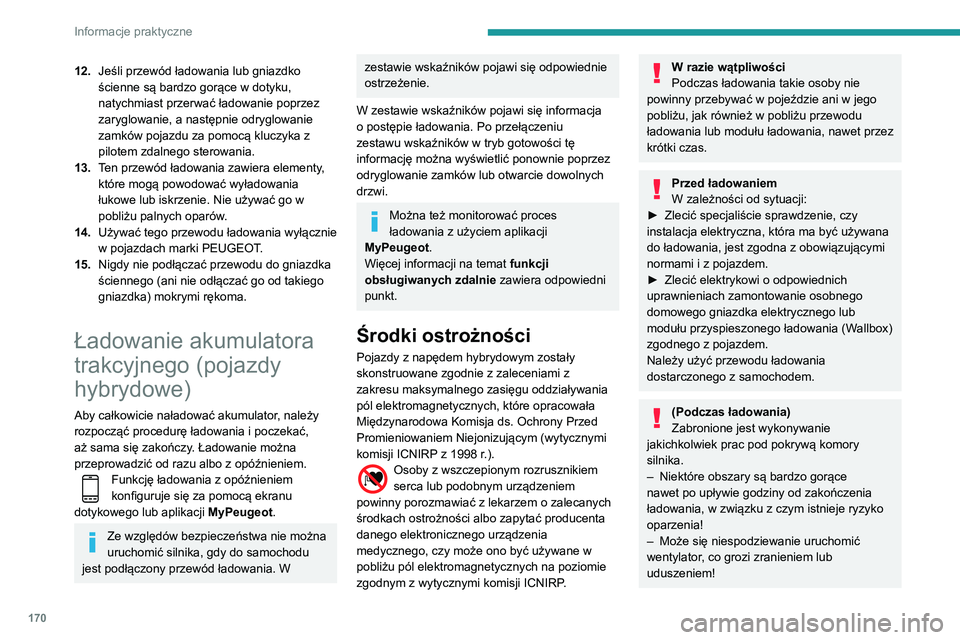

12. Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania.
13. Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
14. Używać tego przewodu ładowania wyłącznie
w pojazdach marki PEUGEOT.
15. Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
Ładowanie akumulatora
trakcyjnego (pojazdy
hybrydowe)
Aby całkowicie naładować akumulator, należy
rozpocząć procedurę ładowania i poczekać,
aż sama się zakończy. Ładowanie można
przeprowadzić od razu albo z opóźnieniem.
Funkcję ładowania z opóźnieniem
konfiguruje się za pomocą ekranu
dotykowego lub aplikacji MyPeugeot.
Ze względów bezpieczeństwa nie można
uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
W zestawie wskaźników pojawi się informacja
o postępie ładowania. Po przełączeniu
zestawu wskaźników w tryb gotowości tę
informację można wyświetlić ponownie poprzez
odryglowanie zamków lub otwarcie dowolnych
drzwi.
Można też monitorować proces
ładowania z użyciem aplikacji
MyPeugeot.
Więcej informacji na temat funkcji
obsługiwanych zdalnie zawiera odpowiedni
punkt.
Środki ostrożności
Pojazdy z napędem hybrydowym zostały
skonstruowane zgodnie z zaleceniami z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnym urządzeniem
powinny porozmawiać z lekarzem o zalecanych
środkach ostrożności albo zapytać producenta
danego elektronicznego urządzenia
medycznego, czy może ono być używane w
pobliżu pól elektromagnetycznych na poziomie
zgodnym z wytycznymi komisji ICNIRP.
W razie wątpliwości
Podczas ładowania takie osoby nie
powinny przebywać w pojeździe ani w jego
pobliżu, jak również w pobliżu przewodu
ładowania lub modułu ładowania, nawet przez
krótki czas.
Przed ładowaniem
W zależności od sytuacji:
►

Zlecić specjaliście sprawdzenie, czy
instalacja elektryczna, która ma być używana
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►


Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Należy użyć przewodu ładowania
dostarczonego z samochodem.
(Podczas ładowania)
Zabronione jest wykonywanie
jakichkolwiek prac pod pokrywą komory
silnika.
–

Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–


Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!

171
Informacje praktyczne

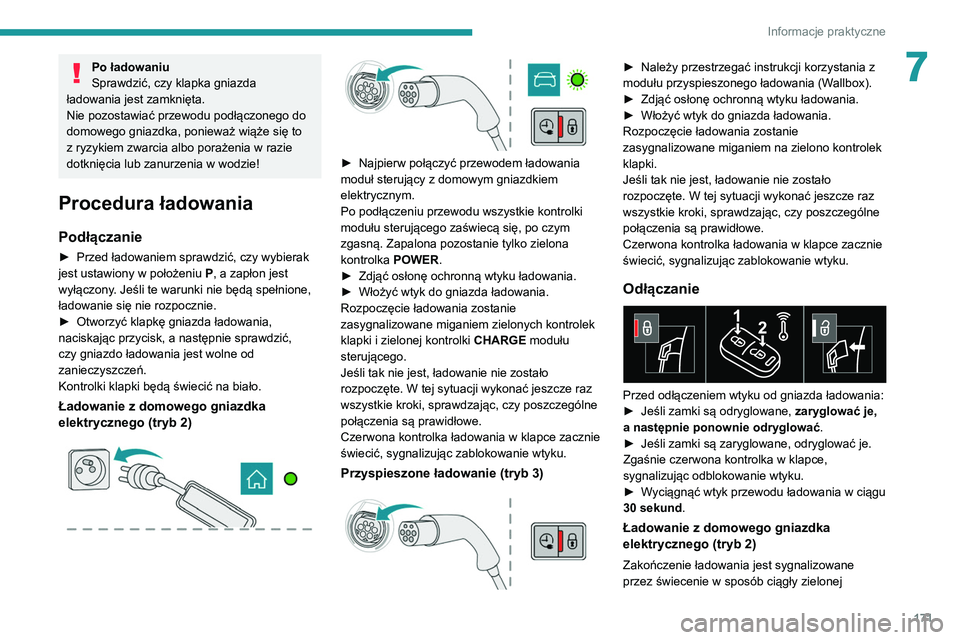

7Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Procedura ładowania
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
jest ustawiony w położeniu P
, a zapłon jest
wyłączony. Jeśli te warunki nie będą spełnione,
ładowanie się nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Kontrolki klapki będą świecić na biało.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)




► Najpierw połączyć przewodem ładowania
moduł sterujący z domowym gniazdkiem
elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem zielonych kontrolek
klapki i zielonej kontrolki


CHARGE
modułu
sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy poszczególne
połączenia są prawidłowe.
Czerwona kontrolka ładowania w klapce zacznie
świecić, sygnalizując zablokowanie wtyku.
Przyspieszone ładowanie (tryb 3)

► Należy przestrzegać instrukcji korzystania z
modułu przyspieszonego ładowania (W allbox).
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy poszczególne
połączenia są prawidłowe.
Czerwona kontrolka ładowania w klapce zacznie
świecić, sygnalizując zablokowanie wtyku.
Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:
► Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
►

Jeśli zamki są zaryglowane, odryglować je.
Zgaśnie czerwona kontrolka w klapce,
sygnalizując odblokowanie wtyku.
►


W
yciągnąć wtyk przewodu ładowania w ciągu
30
sekund.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej

172
Informacje praktyczne

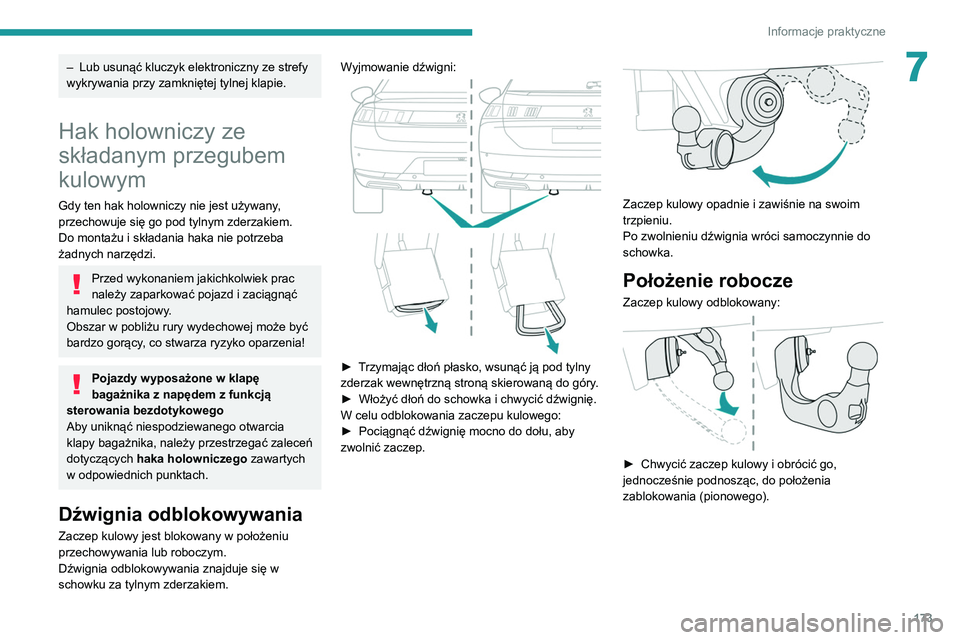

– Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej tylnej klapie.
Hak holowniczy ze
składanym przegubem
kulowym
Gdy ten hak holowniczy nie jest używany,
przechowuje się go pod tylnym zderzakiem.
Do montażu i składania haka nie potrzeba
żadnych narzędzi.
Przed wykonaniem jakichkolwiek prac
należy zaparkować pojazd i zaciągnąć
hamulec postojowy.
Obszar w pobliżu rury wydechowej może być
bardzo gorący, co stwarza ryzyko oparzenia!
Pojazdy wyposażone w klapę
bagażnika z napędem z funkcją
sterowania bezdotykowego
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika, należy przestrzegać zaleceń
dotyczących haka holowniczego zawartych
w odpowiednich punktach.
Dźwignia odblokowywania
Zaczep kulowy jest blokowany w położeniu
przechowywania lub roboczym.
Dźwignia odblokowywania znajduje się w
schowku za tylnym zderzakiem.

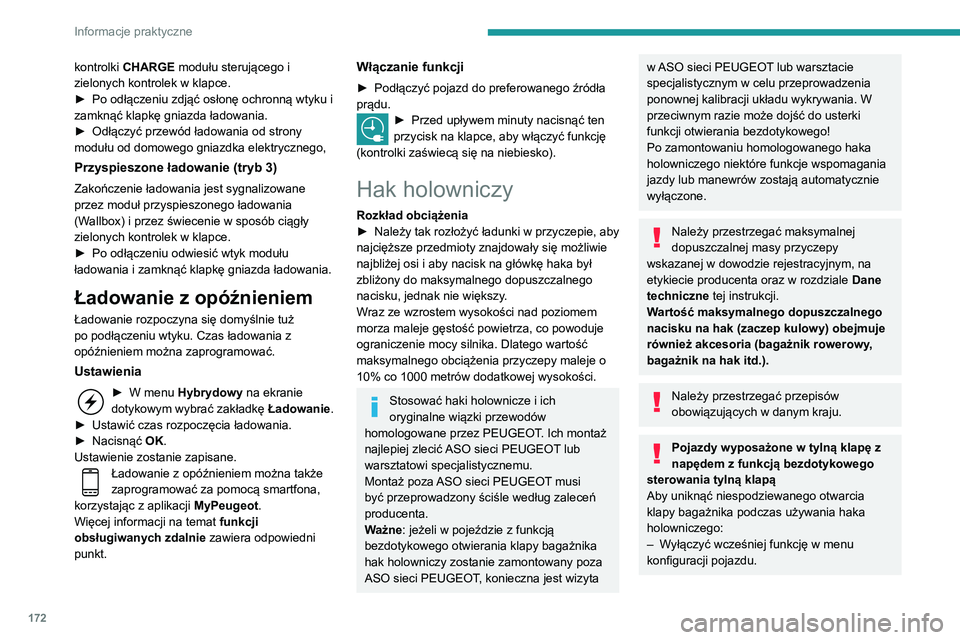

kontrolki CHARGE modułu sterującego i
zielonych kontrolek w klapce.
►

Po odłączeniu zdjąć osłonę ochronną wtyku i
zamknąć klapkę gniazda ładowania.
►


Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie (tryb 3)
Zakończenie ładowania jest sygnalizowane
przez moduł przyspieszonego ładowania
(Wallbox) i przez świecenie w sposób ciągły
zielonych kontrolek w klapce.
►

Po odłączeniu odwiesić wtyk modułu
ładowania i zamknąć klapkę gniazda ładowania.
Ładowanie z opóźnieniem
Ładowanie rozpoczyna się domyślnie tuż
po podłączeniu wtyku. Czas ładowania z
opóźnieniem można zaprogramować.
Ustawienia
► W menu Hybrydowy na ekranie
dotykowym wybrać zakładkę Ładowanie.
►

Ustawić czas rozpoczęcia ładowania.
►


Nacisnąć OK

.
Ustawienie zostanie zapisane.
Ładowanie z opóźnieniem można także
zaprogramować za pomocą smartfona,
korzystając z aplikacji MyPeugeot.
Więcej informacji na temat funkcji
obsługiwanych zdalnie zawiera odpowiedni
punkt.
Włączanie funkcji
► Podłączyć pojazd do preferowanego źródła
prądu.
► Przed upływem minuty nacisnąć ten
przycisk na klapce, aby włączyć funkcję
(kontrolki zaświecą się na niebiesko).
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość
maksymalnego obciążenia przyczepy maleje o
10% co 1000
metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez PEUGEOT. Ich montaż
najlepiej zlecić ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Montaż poza ASO sieci PEUGEOT musi
być przeprowadzony ściśle według zaleceń
producenta.
Ważne: jeżeli w pojeździe z funkcją
bezdotykowego otwierania klapy bagażnika
hak holowniczy zostanie zamontowany poza
ASO sieci PEUGEOT, konieczna jest wizyta
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym w celu przeprowadzenia
ponownej kalibracji układu wykrywania. W
przeciwnym razie może dojść do usterki
funkcji otwierania bezdotykowego!
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
Wartość maksymalnego dopuszczalnego
nacisku na hak (zaczep kulowy) obejmuje
również akcesoria (bagażnik rowerowy,
bagażnik na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Pojazdy wyposażone w tylną klapę z
napędem z funkcją bezdotykowego
sterowania tylną klapą
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika podczas używania haka
holowniczego:
–

W

yłączyć wcześniej funkcję w menu
konfiguracji pojazdu.

173
Informacje praktyczne
7– Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej tylnej klapie.
Hak holowniczy ze
składanym przegubem
kulowym
Gdy ten hak holowniczy nie jest używany,
przechowuje się go pod tylnym zderzakiem.
Do montażu i składania haka nie potrzeba
żadnych narzędzi.
Przed wykonaniem jakichkolwiek prac
należy zaparkować pojazd i zaciągnąć
hamulec postojowy.
Obszar w pobliżu rury wydechowej może być
bardzo gorący, co stwarza ryzyko oparzenia!
Pojazdy wyposażone w klapę
bagażnika z napędem z funkcją
sterowania bezdotykowego
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika, należy przestrzegać zaleceń
dotyczących haka holowniczego zawartych
w odpowiednich punktach.
Dźwignia odblokowywania
Zaczep kulowy jest blokowany w położeniu
przechowywania lub roboczym.
Dźwignia odblokowywania znajduje się w
schowku za tylnym zderzakiem. Wyjmowanie dźwigni:


► Trzymając dłoń płasko, wsunąć ją pod tylny
zderzak wewnętrzną stroną skierowaną do góry.
►

Włożyć dłoń do schowka i chwycić dźwignię.
W celu odblokowania zaczepu kulowego:
►


Pociągnąć dźwignię mocno do dołu, aby
zwolnić zaczep.


Zaczep kulowy opadnie i zawiśnie na swoim
trzpieniu.
Po zwolnieniu dźwignia wróci samoczynnie do
schowka.
Położenie robocze
Zaczep kulowy odblokowany:

► Chwycić zaczep kulowy i obrócić go,
jednocześnie podnosząc, do położenia
zablokowania (pionowego).

174
Informacje praktyczne
Te punkty są schowane pod uszczelkami drzwi.
Aby uzyskać dostęp do punktów mocowania,
należy podnieść uszczelki.
Mocowania relingów dachowych mają
uchwyty, które należy umieścić na kołkach w
poszczególnych punktach mocowania.
Zamontowanie na relingach
podłużnych (SW)


Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm
(z wyjątkiem bagażnika rowerowego): 80 kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.

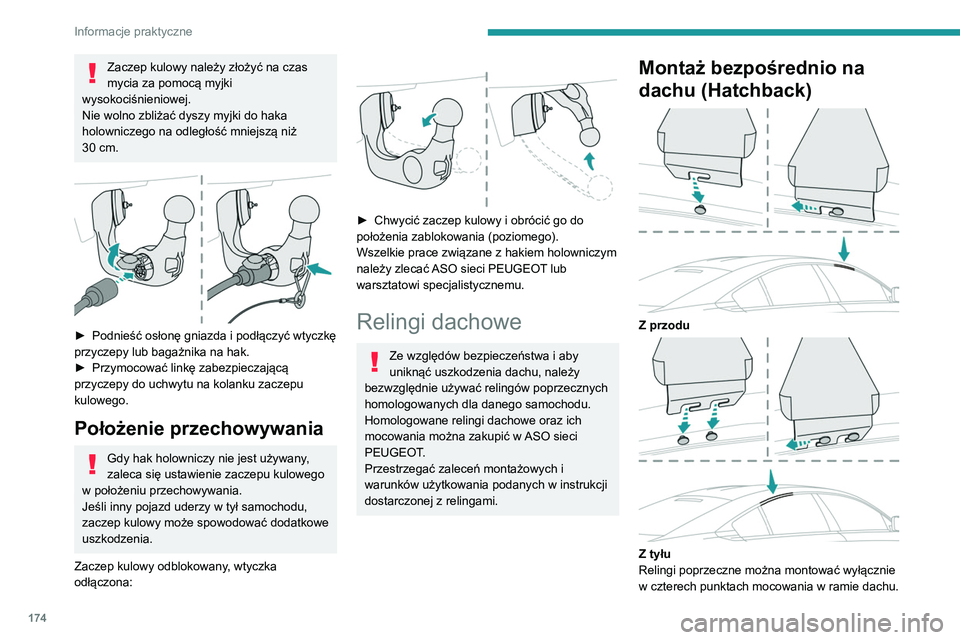

Zaczep kulowy należy złożyć na czas
mycia za pomocą myjki
wysokociśnieniowej.
Nie wolno zbliżać dyszy myjki do haka
holowniczego na odległość mniejszą niż
30

cm.


► Podnieść osłonę gniazda i podłączyć wtyczkę
przyczepy lub bagażnika na hak.
►

Przymocować linkę zabezpieczającą
przyczepy do uchwytu na kolanku zaczepu
kulowego.
Położenie przechowywania
Gdy hak holowniczy nie jest używany,
zaleca się ustawienie zaczepu kulowego
w położeniu przechowywania.
Jeśli inny pojazd uderzy w tył samochodu,
zaczep kulowy może spowodować dodatkowe
uszkodzenia.
Zaczep kulowy odblokowany, wtyczka
odłączona:


► Chwycić zaczep kulowy i obrócić go do
położenia zablokowania (poziomego).
Wszelkie prace związane z hakiem holowniczym
należy zlecać
ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Relingi dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów poprzecznych
homologowanych dla danego samochodu.
Homologowane relingi dachowe oraz ich
mocowania można zakupić w ASO sieci
PEUGEOT.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami.
Montaż bezpośrednio na
dachu (Hatchback)


Z przodu

Z tyłu
Relingi poprzeczne można montować wyłącznie
w czterech punktach mocowania w ramie dachu.

175
Informacje praktyczne

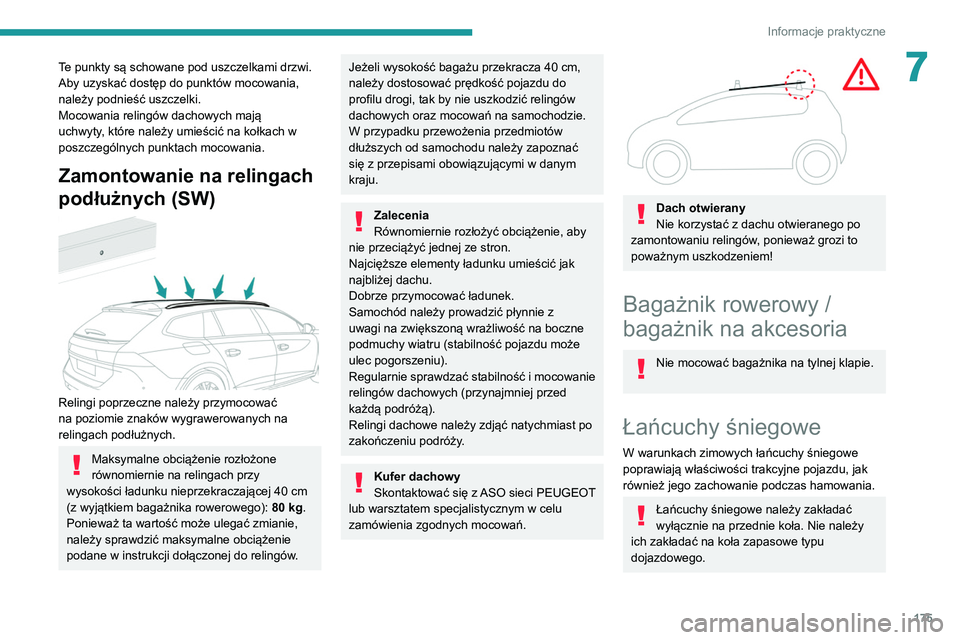

7Te punkty są schowane pod uszczelkami drzwi.
Aby uzyskać dostęp do punktów mocowania,
należy podnieść uszczelki.
Mocowania relingów dachowych mają
uchwyty, które należy umieścić na kołkach w
poszczególnych punktach mocowania.
Zamontowanie na relingach
podłużnych (SW)


Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm
(z wyjątkiem bagażnika rowerowego): 80 kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić relingów
dachowych oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może
ulec pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed
każdą podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.
Kufer dachowy
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
zamówienia zgodnych mocowań.


Dach otwierany
Nie korzystać z dachu otwieranego po
zamontowaniu relingów, ponieważ grozi to
poważnym uszkodzeniem!
Bagażnik rowerowy /
bagażnik na akcesoria
Nie mocować bagażnika na tylnej klapie.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
dojazdowego.

176
Informacje praktyczne
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni punkt.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Pokrywa komory silnika
Więcej informacji na temat aktywnej pokrywy
komory silnika zawiera odpowiedni rozdział.
Stop i Start
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć zapłon, aby uniknąć

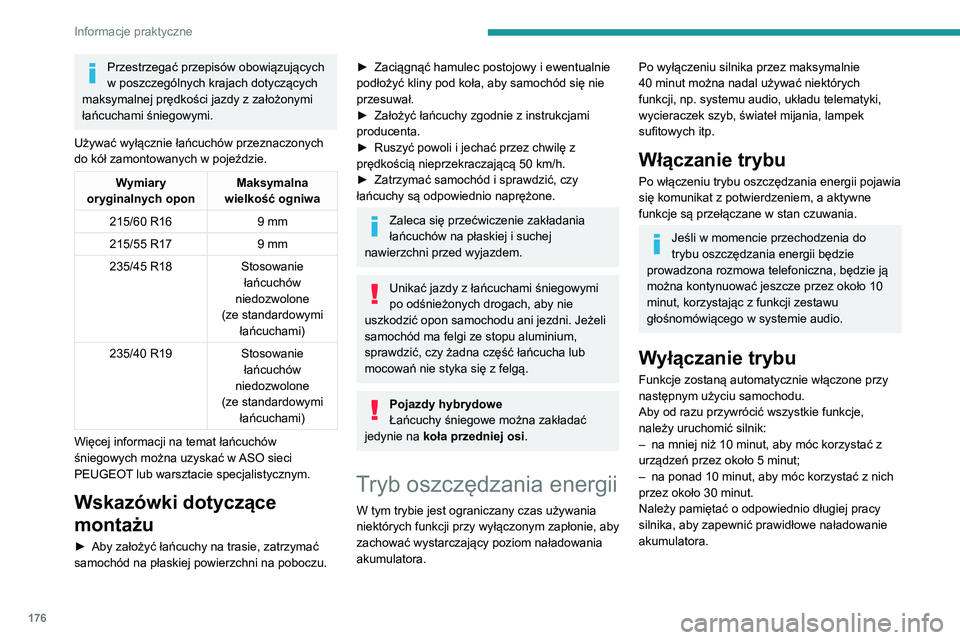

Przestrzegać przepisów obowiązujących
w poszczególnych krajach dotyczących
maksymalnej prędkości jazdy z założonymi
łańcuchami śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe.
Wymiary
oryginalnych opon Maksymalna
wielkość ogniwa
215/60 R16 9
mm
215/55 R17 9
mm
235/45 R18 Stosowanie
łańcuchów
niedozwolone
(ze standardowymi łańcuchami)
235/40 R19 Stosowanie
łańcuchów
niedozwolone
(ze standardowymi łańcuchami)
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy na trasie, zatrzymać
samochód na płaskiej powierzchni na poboczu.
► Zaciągnąć hamulec postojowy i ewentualnie
podłożyć kliny pod koła, aby samochód się nie
przesuwał.
►

Założyć łańcuchy zgodnie z instrukcjami
producenta.
►


Ruszyć powoli i jechać przez chwilę z
prędkością nieprzekraczającą 50

km/h.
►

Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i suchej
nawierzchni przed wyjazdem.
Unikać jazdy z łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni. Jeżeli
samochód ma felgi ze stopu aluminium,
sprawdzić, czy żadna część łańcucha lub
mocowań nie styka się z felgą.
Pojazdy hybrydowe
Łańcuchy śniegowe można zakładać
jedynie na koła przedniej osi .
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika przez maksymalnie
40 minut można nadal używać niektórych
funkcji, np. systemu audio, układu telematyki,
wycieraczek szyb, świateł mijania, lampek
sufitowych itp.
Włączanie trybu
Po włączeniu trybu oszczędzania energii pojawia
się komunikat z potwierdzeniem, a aktywne
funkcje są przełączane w stan czuwania.
Jeśli w momencie przechodzenia do
trybu oszczędzania energii będzie
prowadzona rozmowa telefoniczna, będzie ją
można kontynuować jeszcze przez około 10
minut, korzystając z funkcji zestawu
głośnomówiącego w systemie audio.
Wyłączanie trybu
Funkcje zostaną automatycznie włączone przy
następnym użyciu samochodu.
Aby od razu przywrócić wszystkie funkcje,
należy uruchomić silnik:
–

na mniej niż 10
minut, aby móc korzystać z
urządzeń przez około 5
minut;
–

na ponad 10
minut, aby móc korzystać z nich
przez około 30
minut.
Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.

177
Informacje praktyczne

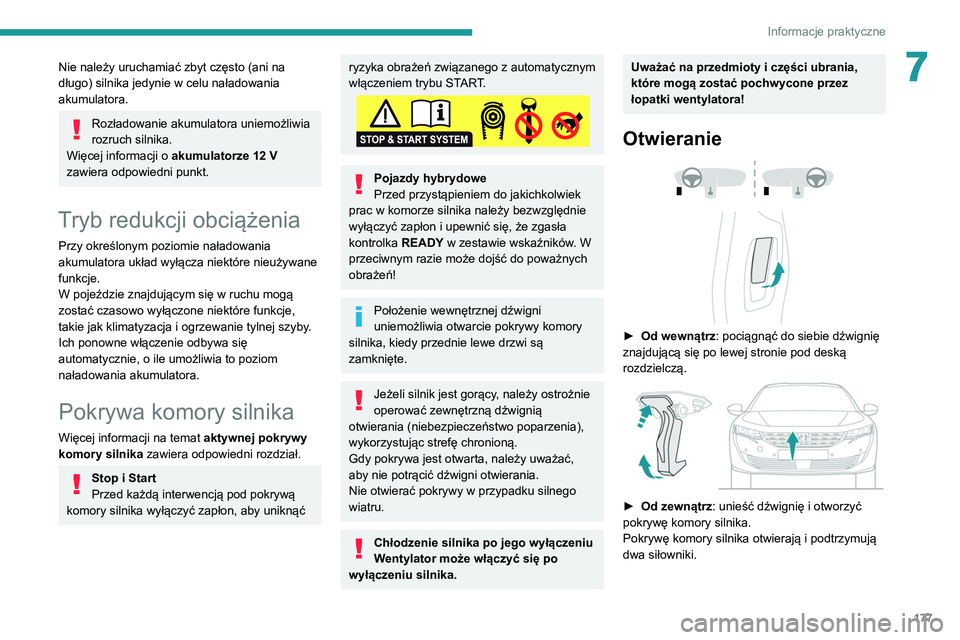

7Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12
V
zawiera odpowiedni punkt.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Pokrywa komory silnika
Więcej informacji na temat aktywnej pokrywy
komory silnika zawiera odpowiedni rozdział.
Stop i Start
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć zapłon, aby uniknąć
ryzyka obrażeń związanego z automatycznym
włączeniem trybu START.
Pojazdy hybrydowe
Przed przystąpieniem do jakichkolwiek
prac w komorze silnika należy bezwzględnie
wyłączyć zapłon i upewnić się, że zgasła
kontrolka READY w zestawie wskaźników. W
przeciwnym razie może dojść do poważnych
obrażeń!
Położenie wewnętrznej dźwigni
uniemożliwia otwarcie pokrywy komory
silnika, kiedy przednie lewe drzwi są
zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania (niebezpieczeństwo poparzenia),
wykorzystując strefę chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku silnego
wiatru.
Chłodzenie silnika po jego wyłączeniu
Wentylator może włączyć się po
wyłączeniu silnika.
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez
łopatki wentylatora!
Otwieranie



► Od wewnątrz : pociągnąć do siebie dźwignię
znajdującą się po lewej stronie pod deską
rozdzielczą.


► Od zewnątrz : unieść dźwignię i otworzyć
pokrywę komory silnika.
Pokrywę komory silnika otwierają i podtrzymują
dwa siłowniki.

178
Informacje praktyczne
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia
i bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy wlać do odpowiednich,
przeznaczonych do tego celu pojemników
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym.
Olej silnikowy
Poziom oleju należy sprawdzać na równej
nawierzchni i po upływie co najmniej
30 minut od wyłączenia silnika, używając
wskaźnika poziomu oleju w zestawie
wskaźników przy włączonym zapłonie (w
pojazdach ze wskaźnikiem elektronicznym) lub
za pomocą ręcznego wskaźnika poziomu.
Konieczność uzupełniania oleju silnikowego
między przeglądami (lub wymianami) jest rzeczą
normalną. Zaleca się kontrolowanie poziomu i
uzupełnianie oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Zamykanie
► Opuścić pokrywę i pozwolić jej opaść pod
własnym ciężarem w ostatniej fazie zamykania.
►

Sprawdzić poprawność zamknięcia.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(podczas opadów deszczu, mycia pojazdu
itp.) do komory silnika.
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może
się różnić:
–

Filtr powietrza
–


Wskaźnik poziomu oleju silnikowego
–


Korek wlewu oleju silnikowego
–


Pompka zasysająca
–


Śruba do odpowietrzania
* W zależności od silnika.
Silnik benzynowy

Silnik Diesla

1. Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Filtr powietrza
8. Korek wlewu oleju silnikowego
9. Wskaźnik poziomu oleju silnikowego
10. Pompka zasysająca*
11 . Śruba do odpowietrzania*
W układzie zasilania olejem napędowym
panuje bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta:
Jeżeli to konieczne, uzupełniać poziom, o ile nie
ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymogi
producenta i odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się
włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
