189
W razie awarii

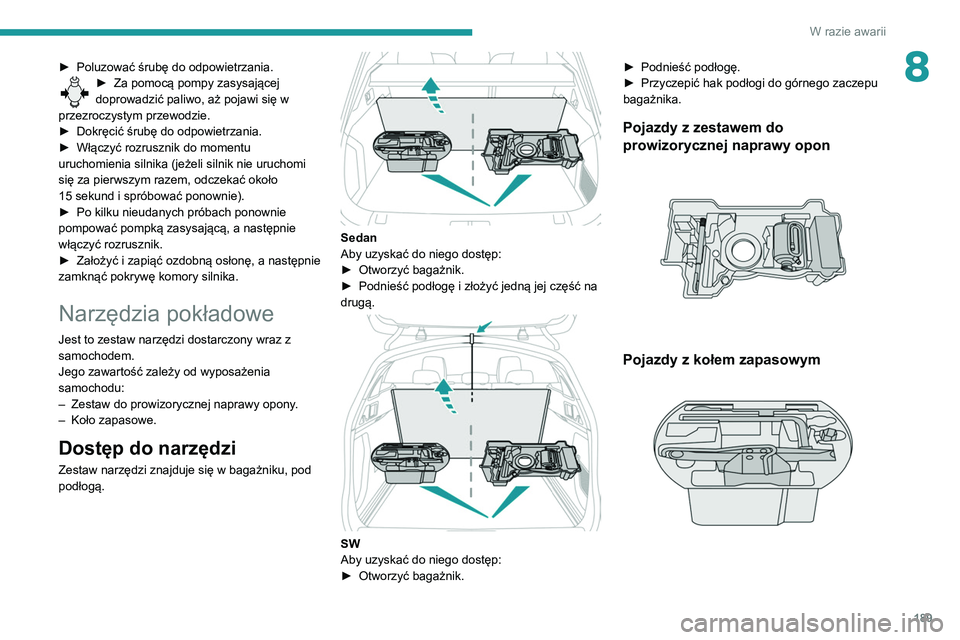

8► Poluzować śrubę do odpowietrzania.► Za pomocą pompy zasysającej
doprowadzić paliwo, aż pojawi się w
przezroczystym przewodzie.
►

Dokręcić śrubę do odpowietrzania.
►


Włączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie uruchomi
się za pierwszym razem, odczekać około
15


sekund i spróbować ponownie).
►

Po kilku nieudanych próbach ponownie
pompować pompką zasysającą, a następnie
włączyć rozrusznik.
►


Założyć i zapiąć ozdobną osłonę, a następnie
zamknąć pokrywę komory silnika.
Narzędzia pokładowe
Jest to zestaw narzędzi dostarczony wraz z
samochodem.
Jego zawartość zależy od wyposażenia
samochodu:
–

Zestaw do prowizorycznej naprawy opony
.
–

Koło zapasowe.
Dostęp do narzędzi
Zestaw narzędzi znajduje się w bagażniku, pod
podłogą.


Sedan
Aby uzyskać do niego dostęp:
►
Otworzyć bagażnik.
►


Podnieść podłogę i złożyć jedną jej część na
drugą.


SW
Aby uzyskać do niego dostęp:
►

Otworzyć bagażnik. ►


Podnieść podłogę.
►

Przyczepić hak podłogi do górnego zaczepu
bagażnika.
Pojazdy z zestawem do
prowizorycznej naprawy opon


Pojazdy z kołem zapasowym

190
W razie awarii

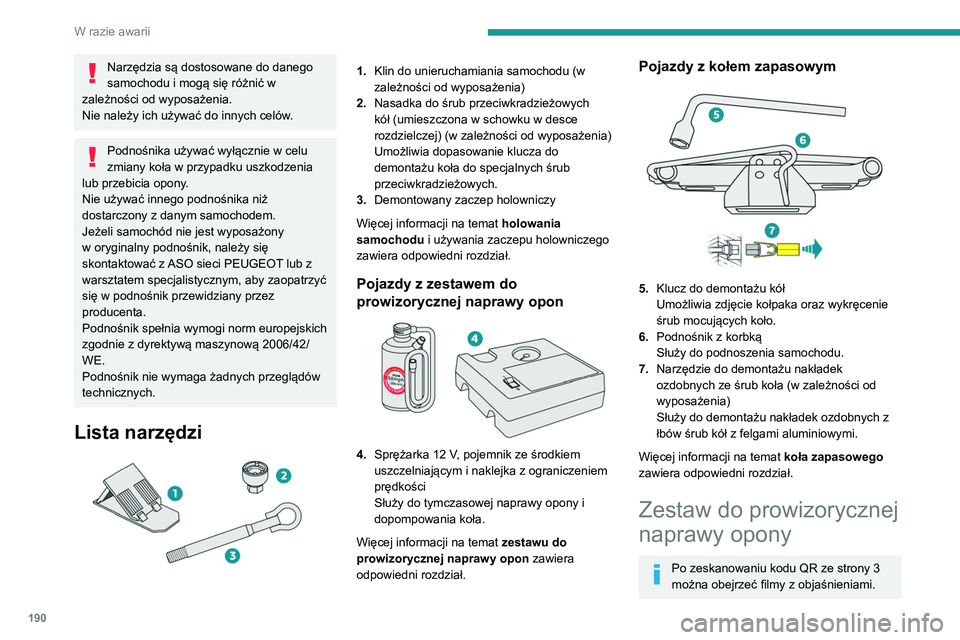

Narzędzia są dostosowane do danego
samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie używać innego podnośnika niż
dostarczony z danym samochodem.
Jeżeli samochód nie jest wyposażony
w oryginalny podnośnik, należy się
skontaktować z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby zaopatrzyć
się w podnośnik przewidziany przez
producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Lista narzędzi

1. Klin do unieruchamiania samochodu (w
zależności od wyposażenia)
2. Nasadka do śrub przeciwkradzieżowych
kół (umieszczona w schowku w desce
rozdzielczej) (w zależności od wyposażenia)
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
przeciwkradzieżowych.
3. Demontowany zaczep holowniczy
Więcej informacji na temat holowania
samochodu i używania zaczepu holowniczego
zawiera odpowiedni rozdział.
Pojazdy z zestawem do
prowizorycznej naprawy opon


4. Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.
Pojazdy z kołem zapasowym

5. Klucz do demontażu kół
Umożliwia zdjęcie kołpaka oraz wykręcenie
śrub mocujących koło.
6. Podnośnik z korbką
Służy do podnoszenia samochodu.
7. Narzędzie do demontażu nakładek
ozdobnych ze śrub koła (w zależności od
wyposażenia)
Służy do demontażu nakładek ozdobnych z
łbów śrub kół z felgami aluminiowymi.
Więcej informacji na temat koła zapasowego
zawiera odpowiedni rozdział.
Zestaw do prowizorycznej
naprawy opony
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.

191
W razie awarii

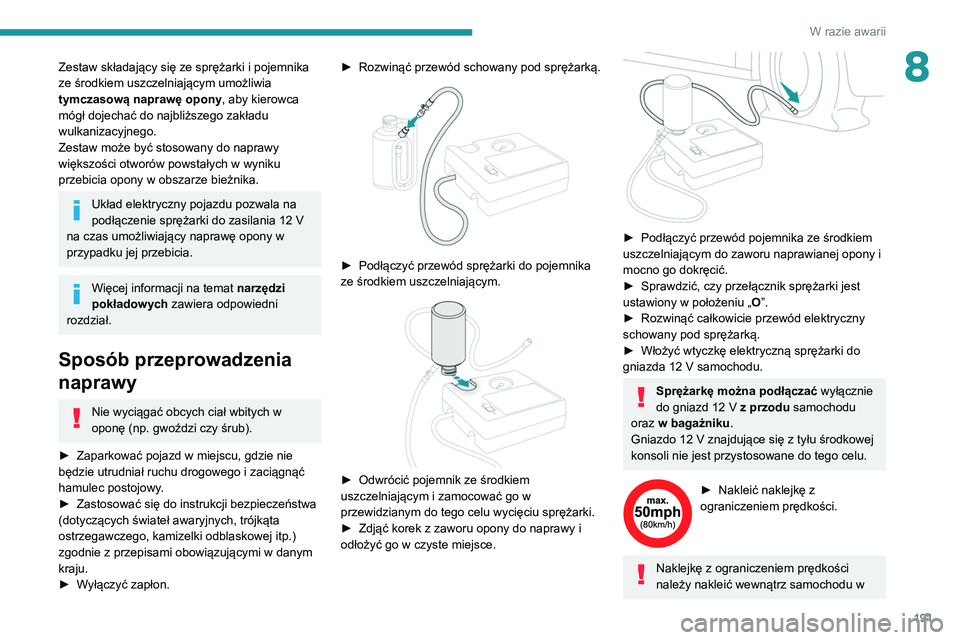

8Zestaw składający się ze sprężarki i pojemnika
ze środkiem uszczelniającym umożliwia
tymczasową naprawę opony, aby kierowca
mógł dojechać do najbliższego zakładu
wulkanizacyjnego.
Zestaw może być stosowany do naprawy
większości otworów powstałych w wyniku
przebicia opony w obszarze bieżnika.
Układ elektryczny pojazdu pozwala na
podłączenie sprężarki do zasilania 12 V
na czas umożliwiający naprawę opony w
przypadku jej przebicia.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w
oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie
będzie utrudniał ruchu drogowego i zaciągnąć
hamulec postojowy

.
►

Zastosować się do instrukcji bezpieczeństwa
(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.)
zgodnie z przepisami obowiązującymi w danym
kraju.
►


W

yłączyć zapłon. ►

Rozwinąć przewód schowany pod sprężarką.

► Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.


► Odwrócić pojemnik ze środkiem
uszczelniającym i zamocować go w
przewidzianym do tego celu wycięciu sprężarki.
►

Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
►

Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O

”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
Sprężarkę można podłączać wyłącznie
do gniazd 12 V z przodu samochodu
oraz w bagażniku .
Gniazdo 12
V znajdujące się z tyłu środkowej
konsoli nie jest przystosowane do tego celu.
► Nakleić naklejkę z
ograniczeniem prędkości.
Naklejkę z ograniczeniem prędkości
należy nakleić wewnątrz samochodu w

192
W razie awarii

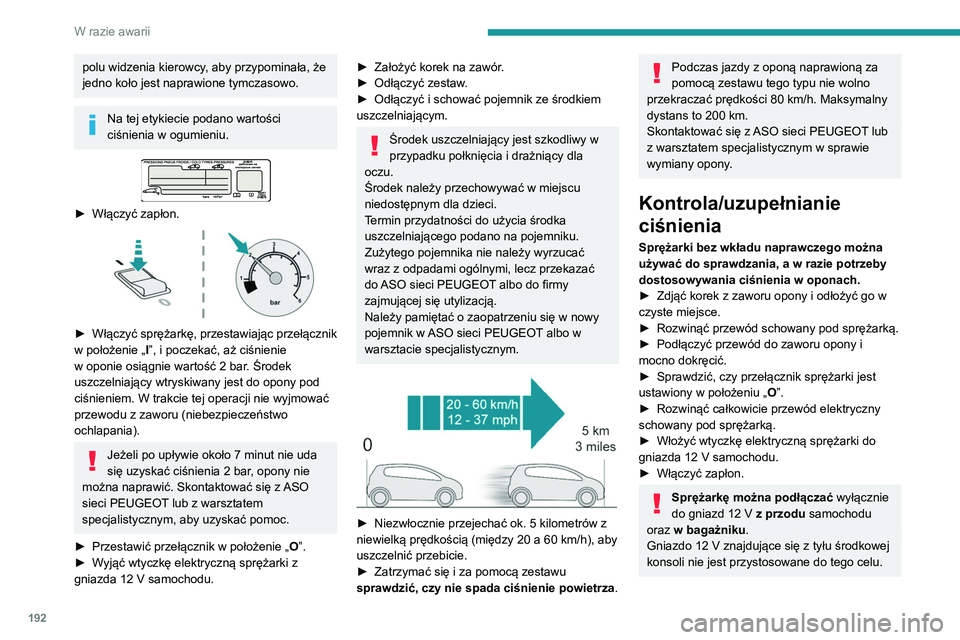

polu widzenia kierowcy, aby przypominała, że
jedno koło jest naprawione tymczasowo.
Na tej etykiecie podano wartości
ciśnienia w ogumieniu.


► Włączyć zapłon.

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „ I”, i poczekać, aż ciśnienie
w oponie osiągnie wartość 2
bar. Środek
uszczelniający wtryskiwany jest do opony pod
ciśnieniem. W trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeństwo
ochlapania).
Jeżeli po upływie około 7 minut nie uda
się uzyskać ciśnienia 2 bar, opony nie
można naprawić. Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Przestawić przełącznik w położenie „ O

”.
►

W

yjąć wtyczkę elektryczną sprężarki z
gniazda 12
V samochodu.
► Założyć korek na zawór .
► Odłączyć zestaw .
►

Odłączyć i schować pojemnik ze środkiem
uszczelniającym.
Środek uszczelniający jest szkodliwy w
przypadku połknięcia i drażniący dla
oczu.
Środek należy przechowywać w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
wraz z odpadami ogólnymi, lecz przekazać
do ASO sieci PEUGEOT albo do firmy
zajmującej się utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. 5 kilometrów z
niewielką prędkością (między 20 a 60 km/h), aby
uszczelnić przebicie.
►

Zatrzymać się i za pomocą zestawu
sprawdzić, czy nie spada ciśnienie powietrza .
Podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu nie wolno
przekraczać prędkości 80
km/h. Maksymalny
dystans to 200
km.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w sprawie
wymiany opony.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez wkładu naprawczego można
używać do sprawdzania, a w razie potrzeby
dostosowywania ciśnienia w oponach.
►

Zdjąć korek z zaworu opony i odłożyć go w
czyste miejsce.
►


Rozwinąć przewód schowany pod sprężarką.
►


Podłączyć przewód do zaworu opony i
mocno dokręcić.
►


Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O

”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
►

Włączyć zapłon.
Sprężarkę można podłączać wyłącznie
do gniazd 12 V z przodu samochodu
oraz w bagażniku .
Gniazdo 12
V znajdujące się z tyłu środkowej
konsoli nie jest przystosowane do tego celu.

193
W razie awarii

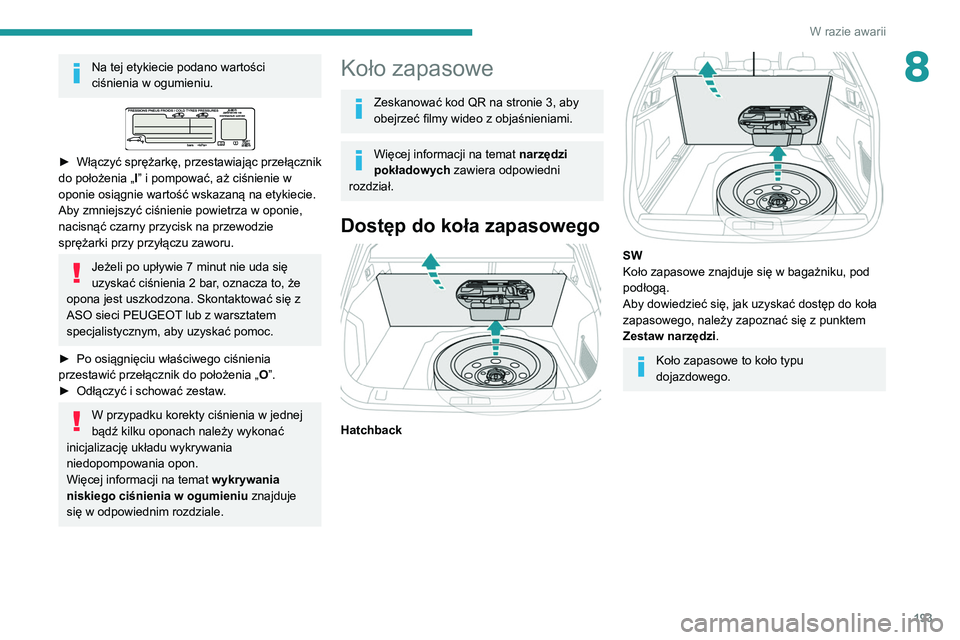

8Na tej etykiecie podano wartości
ciśnienia w ogumieniu.


► Włączyć sprężarkę, przestawiając przełącznik
do położenia „ I” i pompować, aż ciśnienie w
oponie osiągnie wartość wskazaną na etykiecie.
Aby zmniejszyć ciśnienie powietrza w oponie,
nacisnąć czarny przycisk na przewodzie
sprężarki przy przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że
opona jest uszkodzona. Skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Po osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O

”.
►

Odłączyć i schować zestaw
.
W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.
Koło zapasowe
Zeskanować kod QR na stronie 3, aby
obejrzeć filmy wideo z objaśnieniami.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Dostęp do koła zapasowego

Hatchback

SW
Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp do koła
zapasowego, należy zapoznać się z punktem
Zestaw narzędzi.
Koło zapasowe to koło typu
dojazdowego.

194
W razie awarii

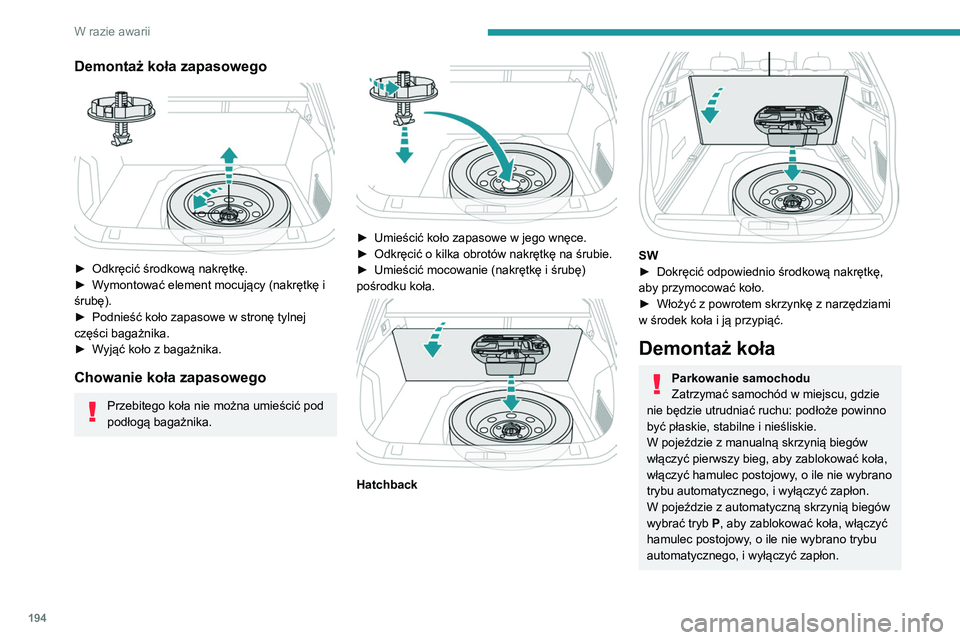

Demontaż koła zapasowego

► Odkręcić środkową nakrętkę.
► W ymontować element mocujący (nakrętkę i
śrubę).
►

Podnieść koło zapasowe w stronę tylnej
części bagażnika.
►


W
yjąć koło z bagażnika.
Chowanie koła zapasowego
Przebitego koła nie można umieścić pod
podłogą bagażnika.


► Umieścić koło zapasowe w jego wnęce.
► Odkręcić o kilka obrotów nakrętkę na śrubie.
►

Umieścić mocowanie (nakrętkę i śrubę)
pośrodku koła.


Hatchback

SW
► Dokręcić odpowiednio środkową nakrętkę,
aby przymocować koło.
►

Włożyć z powrotem skrzynkę z narzędziami
w środek koła i ją przypiąć.
Demontaż koła
Parkowanie samochodu
Zatrzymać samochód w miejscu, gdzie
nie będzie utrudniać ruchu: podłoże powinno
być płaskie, stabilne i nieśliskie.
W pojeździe z manualną skrzynią biegów
włączyć pierwszy bieg, aby zablokować koła,
włączyć hamulec postojowy, o ile nie wybrano
trybu automatycznego, i wyłączyć zapłon.
W pojeździe z automatyczną skrzynią biegów
wybrać tryb
P, aby zablokować koła, włączyć
hamulec postojowy, o ile nie wybrano trybu
automatycznego, i wyłączyć zapłon.

195
W razie awarii

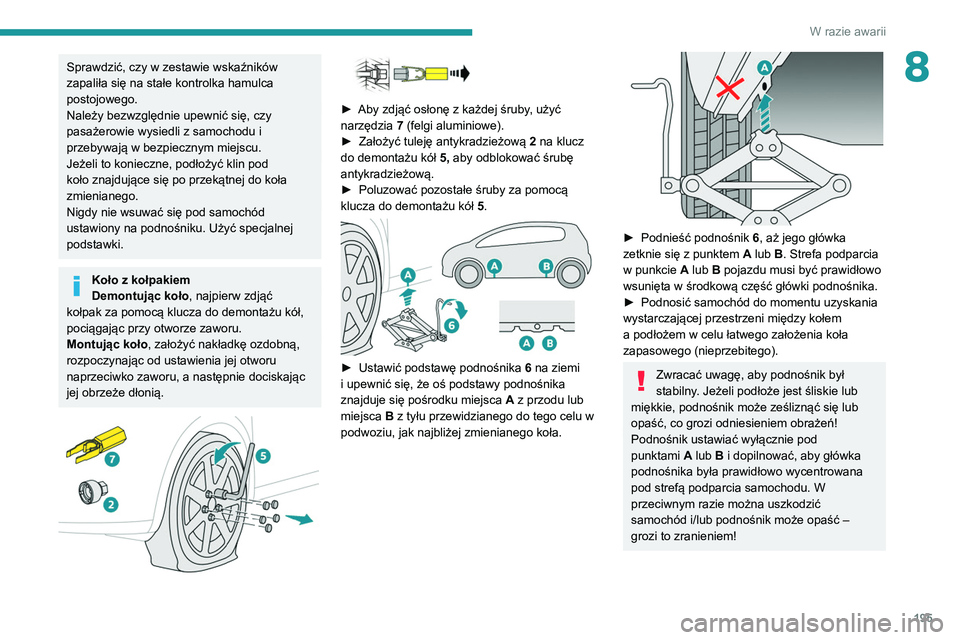

8Sprawdzić, czy w zestawie wskaźników
zapaliła się na stałe kontrolka hamulca
postojowego.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu i
przebywają w bezpiecznym miejscu.
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.
Koło z kołpakiem
Demontując koło, najpierw zdjąć
kołpak za pomocą klucza do demontażu kół,
pociągając przy otworze zaworu.
Montując koło , założyć nakładkę ozdobną,
rozpoczynając od ustawienia jej otworu
naprzeciwko zaworu, a następnie dociskając
jej obrzeże dłonią.




► Aby zdjąć osłonę z każdej śruby , użyć
narzędzia 7 (felgi aluminiowe).
►

Założyć tuleję antykradzieżową

2
na klucz
do demontażu kół

5,
aby odblokować śrubę
antykradzieżową.
►

Poluzować pozostałe śruby za pomocą
klucza do demontażu kół


5
.


► Ustawić podstawę podnośnika 6 na ziemi
i upewnić się, że oś podstawy podnośnika
znajduje się pośrodku miejsca

A
z przodu lub
miejsca
B z tyłu przewidzianego do tego celu w
podwoziu, jak najbliżej zmienianego koła.


► Podnieść podnośnik 6 , aż jego główka
zetknie się z punktem A lub B. Strefa podparcia
w punkcie

A
lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.
►

Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami
A lub B i dopilnować, aby główka
podnośnika była prawidłowo wycentrowana
pod strefą podparcia samochodu. W
przeciwnym razie można uszkodzić
samochód i/lub podnośnik może opaść –
grozi to zranieniem!

196
W razie awarii

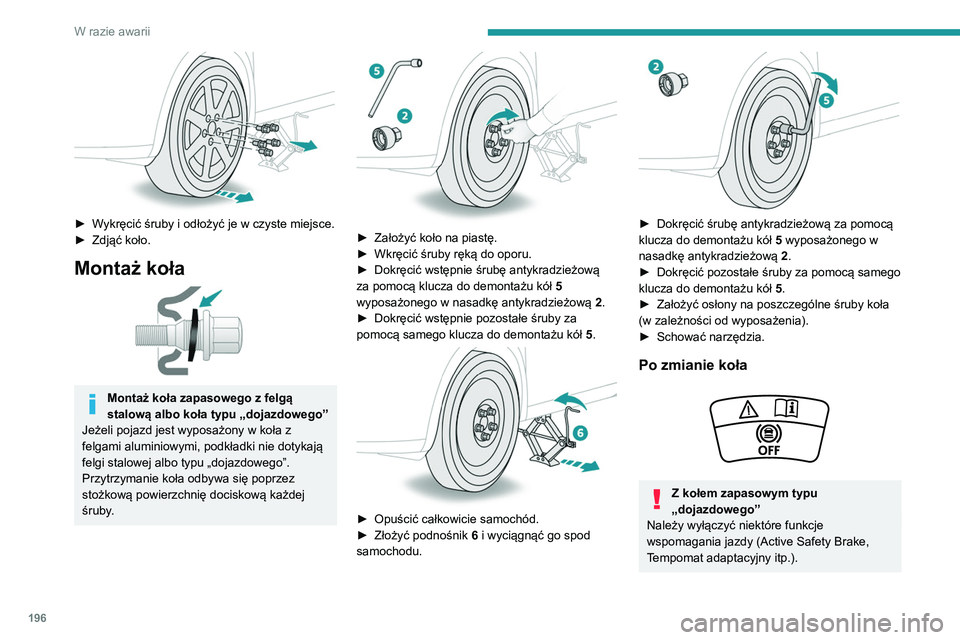

► Wykręcić śruby i odłożyć je w czyste miejsce.
► Zdjąć koło.
Montaż koła

Montaż koła zapasowego z felgą
stalową albo koła typu „dojazdowego”
Jeżeli pojazd jest wyposażony w koła z
felgami aluminiowymi, podkładki nie dotykają
felgi stalowej albo typu „dojazdowego”.
Przytrzymanie koła odbywa się poprzez
stożkową powierzchnię dociskową każdej
śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół 5


wyposażonego w nasadkę antykradzieżową 2.
►

Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do demontażu kół 5

.


► Opuścić całkowicie samochód.
► Złożyć podnośnik 6
i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5
wyposażonego w
nasadkę antykradzieżową 2.
►

Dokręcić pozostałe śruby za pomocą samego
klucza do demontażu kół 5

.
►

Założyć osłony na poszczególne śruby koła
(w zależności od wyposażenia).
►


Schować narzędzia.
Po zmianie koła

Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).

197
W razie awarii
8Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h.
Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu „dojazdowego” jest
zabroniona.
Należy niezwłocznie udać się do ASO
sieci PEUGEOT lub warsztatu
specjalistycznego w celu sprawdzenia
dokręcenia śrub i ciśnienia w kole
zapasowym.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
– Używać gąbki i wody z mydłem lub środka
o obojętnym pH.
–

W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii Full LED
–


Odsadzone światła dzienne
– Kierunkowskazy boczne
– Lampki boczne
–

Światła tylne 3D
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy kontaktować się z ASO sieci
PEUGEOT albo warsztatem
specjalistycznym.
Nie dotykać reflektorów wykonanych w
technologii „Full LED” – niebezpieczeństwo
porażenia prądem!
Światła przednie
Model z reflektorami w technologii
„Full LED”


1. Światła dzienne / światła pozycyjne /
kierunkowskazy
2. Światła mijania

198
W razie awarii

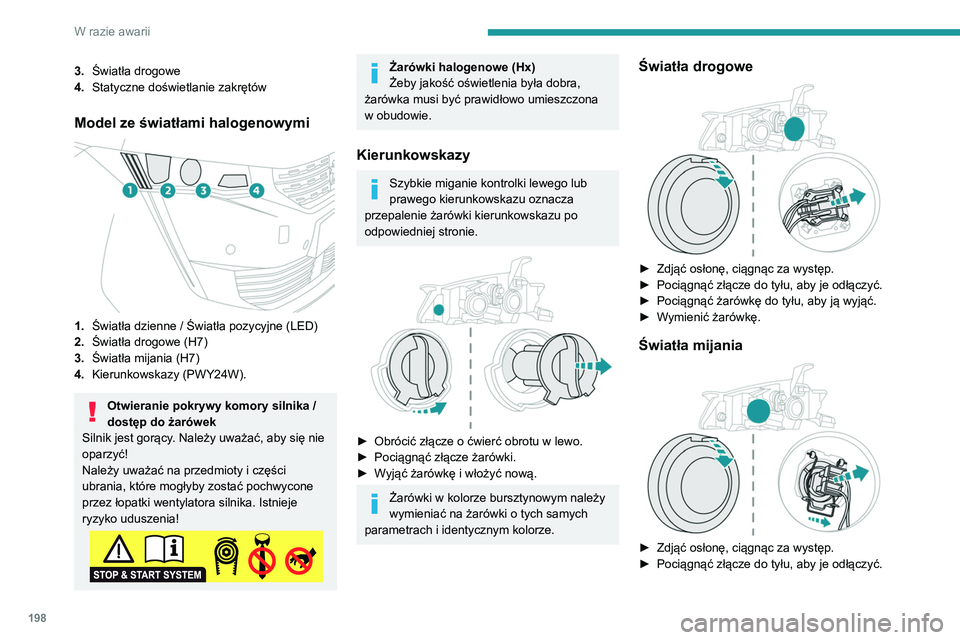

3.Światła drogowe
4. Statyczne doświetlanie zakrętów
Model ze światłami halogenowymi

1.Światła dzienne / Światła pozycyjne (LED)
2. Światła drogowe (H7)
3. Światła mijania (H7)
4. Kierunkowskazy (PWY24W).
Otwieranie pokrywy komory silnika /
dostęp do żarówek
Silnik jest gorący. Należy uważać, aby się nie
oparzyć!
Należy uważać na przedmioty i części
ubrania, które mogłyby zostać pochwycone
przez łopatki wentylatora silnika. Istnieje
ryzyko uduszenia!
Żarówki halogenowe (Hx)
Żeby jakość oświetlenia była dobra,
żarówka musi być prawidłowo umieszczona
w obudowie.
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


► Obrócić złącze o ćwierć obrotu w lewo.
► Pociągnąć złącze żarówki.
►

W
yjąć żarówkę i włożyć nową.
Żarówki w kolorze bursztynowym należy
wymieniać na żarówki o tych samych
parametrach i identycznym kolorze.
Światła drogowe

► Zdjąć osłonę, ciągnąc za występ.
► Pociągnąć złącze do tyłu, aby je odłączyć.
►

Pociągnąć żarówkę do tyłu, aby ją wyjąć.
►


W
ymienić żarówkę.
Światła mijania

► Zdjąć osłonę, ciągnąc za występ.
► Pociągnąć złącze do tyłu, aby je odłączyć.
