Peugeot 508 2020 Manuale del proprietario (in Italian)

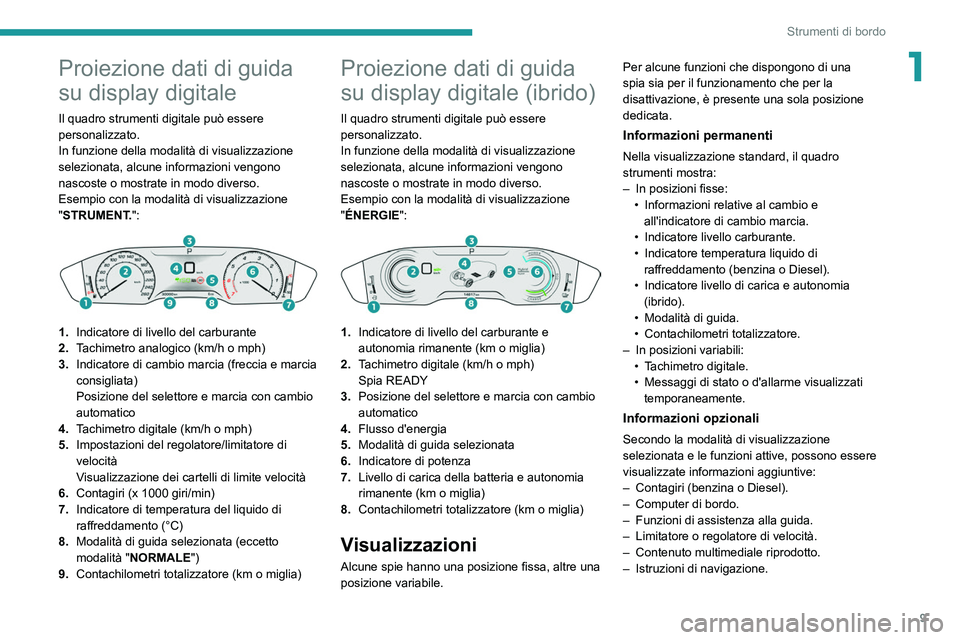

9
Strumenti di bordo
1Proiezione dati di guida
su display digitale
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"STRUMENT.":


1.Indicatore di livello del carburante
2. Tachimetro analogico
(km/h o mph)
3. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia con cambio
automatico
4. Tachimetro digitale (km/h o mph)
5. Impostazioni del regolatore/limitatore di
velocità
Visualizzazione dei cartelli di limite velocità
6. Contagiri (x 1000 giri/min)
7. Indicatore di temperatura del liquido di
raffreddamento (°C)
8. Modalità di guida selezionata (eccetto
modalità " NORMALE")
9. Contachilometri totalizzatore (km o miglia)
Proiezione dati di guida
su display digitale (ibrido)
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"ÉNERGIE":


1.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
2. Tachimetro digitale (km/h o mph)
Spia READY
3. Posizione del selettore e marcia con cambio
automatico
4. Flusso d'energia
5. Modalità di guida selezionata
6. Indicatore di potenza
7. Livello di carica della batteria e autonomia
rimanente (km o miglia)
8. Contachilometri totalizzatore (km o miglia)
Visualizzazioni
Alcune spie hanno una posizione fissa, altre una
posizione variabile. Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la
disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–

In posizioni fisse:
•


Informazioni relative al cambio e
all'indicatore di cambio marcia.
•


Indicatore livello carburante.
•


Indicatore temperatura liquido di
raffreddamento (benzina o Diesel).
•


Indicatore livello di carica e autonomia
(ibrido).
•


Modalità di guida.
•


Contachilometri totalizzatore.
–


In posizioni variabili:
•


T
achimetro digitale.
•

Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–

Contagiri (benzina o Diesel).
–


Computer di bordo.
–


Funzioni di assistenza alla guida.
–


Limitatore o regolatore di velocità.
–


Contenuto multimediale riprodotto.
–


Istruzioni di navigazione.

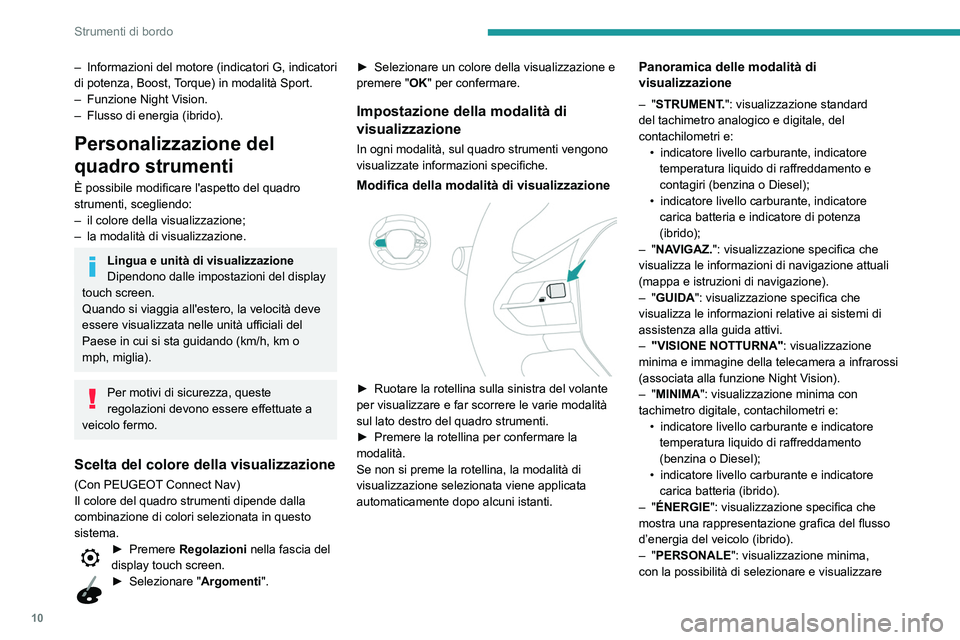

10
Strumenti di bordo
– Informazioni del motore (indicatori G, indicatori
di potenza, Boost, Torque) in modalità Sport.
–

Funzione Night V
ision.
–

Flusso di energia (ibrido).
Personalizzazione del
quadro strumenti
È possibile modificare l'aspetto del quadro
strumenti, scegliendo:
–
il colore della visualizzazione;
–


la modalità di visualizzazione.
Lingua e unità di visualizzazione
Dipendono dalle impostazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
(Con PEUGEOT Connect Nav)
Il colore del quadro strumenti dipende dalla
combinazione di colori selezionata in questo
sistema.
► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Argomenti ".►
Selezionare un colore della visualizzazione e
premere "
OK" per confermare.
Impostazione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.
Modifica della modalità di visualizzazione

► Ruotare la
rotellina sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato destro del quadro strumenti.
►

Premere la rotellina per confermare la
modalità.
Se non si preme la rotellina, la modalità di
visualizzazione selezionata viene applicata
automaticamente dopo alcuni istanti.
Panoramica delle modalità di
visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, del
contachilometri e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel);
•


indicatore livello carburante, indicatore
carica batteria e indicatore di potenza
(ibrido);
–

"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni di navigazione).
–
"GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
–

"VISIONE NOTTURNA"
: visualizzazione
minima e immagine della telecamera a infrarossi
(associata alla funzione Night Vision).
–
"MINIMA": visualizzazione minima con
tachimetro digitale, contachilometri e: •

indicatore livello carburante e indicatore
temperatura liquido di raffreddamento
(benzina o Diesel);
•


indicatore livello carburante e indicatore
carica batteria (ibrido).
–

"ÉNERGIE": visualizzazione specifica che
mostra una rappresentazione grafica del flusso
d’energia del veicolo (ibrido).
–
"PERSONALE": visualizzazione minima,
con la possibilità di selezionare e visualizzare

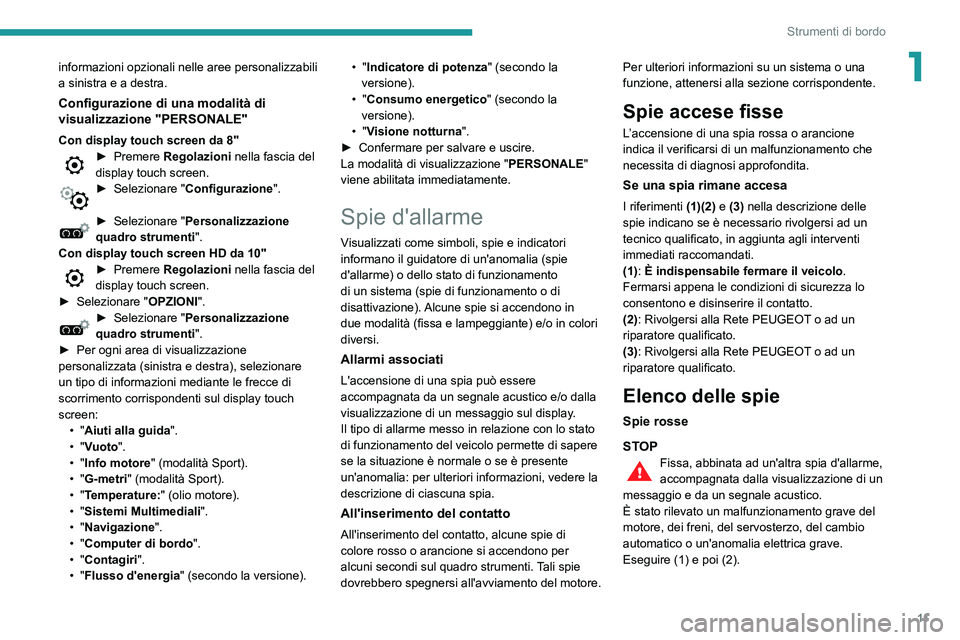

11
Strumenti di bordo
1informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con display touch screen da 8"► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti ".
Con display touch screen HD da 10"
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Selezionare " Personalizzazione
quadro strumenti ".
►

Per ogni area di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni mediante le frecce di
scorrimento corrispondenti sul display touch
screen: •


"Aiuti alla guida ".
•

"Vuoto ".
•

"Info motore" (modalità Sport).
•

"G-metri" (modalità Sport).
•

"Temperature:" (olio motore).
•

"Sistemi Multimediali ".
•

"Navigazione".
•

"Computer di bordo ".
•

"Contagiri".
•

"Flusso d'energia " (secondo la versione). •
"Indicatore di potenza
" (secondo la
versione).
• "Consumo energetico" (secondo la
versione).
• "Visione notturna
".
►
Confermare per salvare e uscire.
La modalità di visualizzazione " PERSONALE
"
viene abilitata immediatamente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore. Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): È indispensabile fermare il veicolo
.
Fermarsi appena le condizioni di sicurezza lo
consentono e disinserire il contatto.
(2): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
(3): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata ad un'altra spia d'allarme,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
È stato rilevato un malfunzionamento grave del
motore, dei freni, del servosterzo, del cambio
automatico o un'anomalia elettrica grave.
Eseguire (1) e poi (2).

12
Strumenti di bordo
Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (ibrido)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido)Fissa.
Non è possibile avviare il veicolo mentre
il cavo di carica è collegato al connettore del
veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (morsetti sporchi, cinghia dell'alternatore
allentata o rotta, ecc.).
Eseguire la procedura (1). Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

con cambio manuale, inserire una marcia;
►

con cambio automatico, bloccare una delle
ruote con i cunei in dotazione.
Pulire e serrare nuovamente i morsetti. Se la
spia non si spegne quando il motore viene
avviato, eseguire la procedura (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità inferiore a
10

km/h).
Fissa, abbinata a un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità superiore a
10

km/h).
Cinture di sicurezza non allacciate /
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente sganciata.
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia dell’inserimento/disinserimento. Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Con cambio manuale, inserire una marcia.
Con cambio automatico, selezionare la
modalità

P
.
Interrompere il contatto ed eseguire la procedura
(2).
FreniFissa.
Notevole diminuzione del livello del
liquido dei freni.
Effettuare (1), quindi rabboccare il
livello utilizzando liquido conforme alle
raccomandazioni del Costruttore. Se il problema
persiste, eseguire (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire (1) e quindi (2).
Spie arancioni
Service
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, ad esempio una porta aperta o
l'inizio di saturazione del filtro antiparticolato.

13
Strumenti di bordo

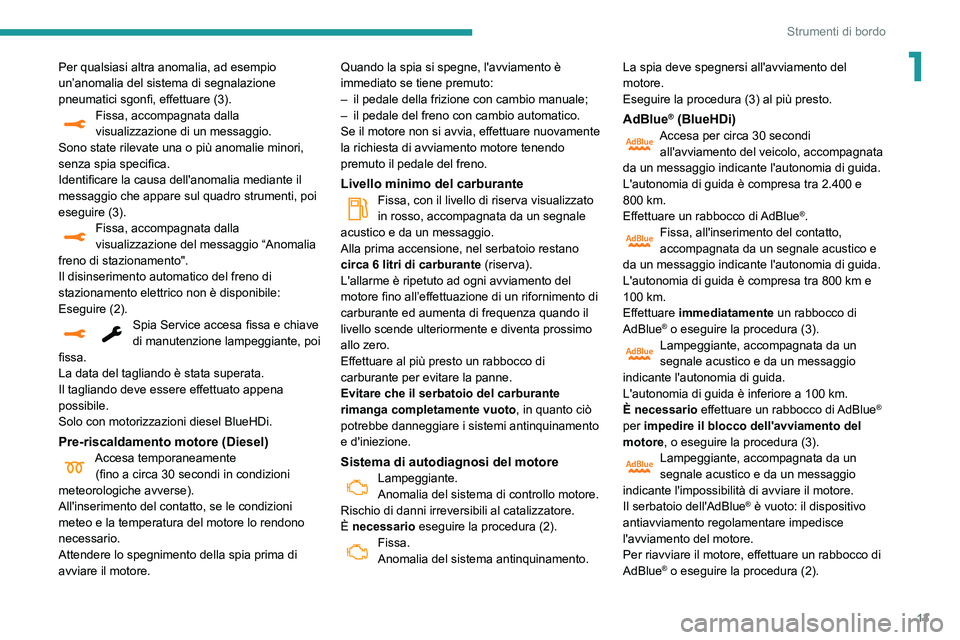

1Per qualsiasi altra anomalia, ad esempio
un’anomalia del sistema di segnalazione
pneumatici sgonfi, effettuare (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti, poi
eseguire (3).
Fissa, accompagnata dalla
visualizzazione del messaggio “Anomalia
freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile:
Eseguire (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Pre-riscaldamento motore (Diesel)Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteorologiche avverse).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario.
Attendere lo spegnimento della spia prima di
avviare il motore. Quando la spia si spegne, l'avviamento è
immediato se tiene premuto:
–

il pedale della frizione con cambio manuale;
–

il pedale del freno con cambio automatico.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento motore tenendo
premuto il pedale del freno.
Livello minimo del carburanteFissa, con il livello di riserva visualizzato
in rosso, accompagnata da un segnale
acustico e da un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
L'allarme è ripetuto ad ogni avviamento del
motore fino all’effettuazione di un rifornimento di
carburante ed aumenta di frequenza quando il
livello scende ulteriormente e diventa prossimo
allo zero.
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Sistema di autodiagnosi del motoreLampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento. La spia deve spegnersi all'avviamento del
motore.
Eseguire la procedura (3) al più presto.
AdBlue® (BlueHDi)Accesa per circa 30 secondi
all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore, o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce
l'avviamento del motore.
Per riavviare il motore, effettuare un rabbocco di
AdBlue
® o eseguire la procedura (2).

14
Strumenti di bordo

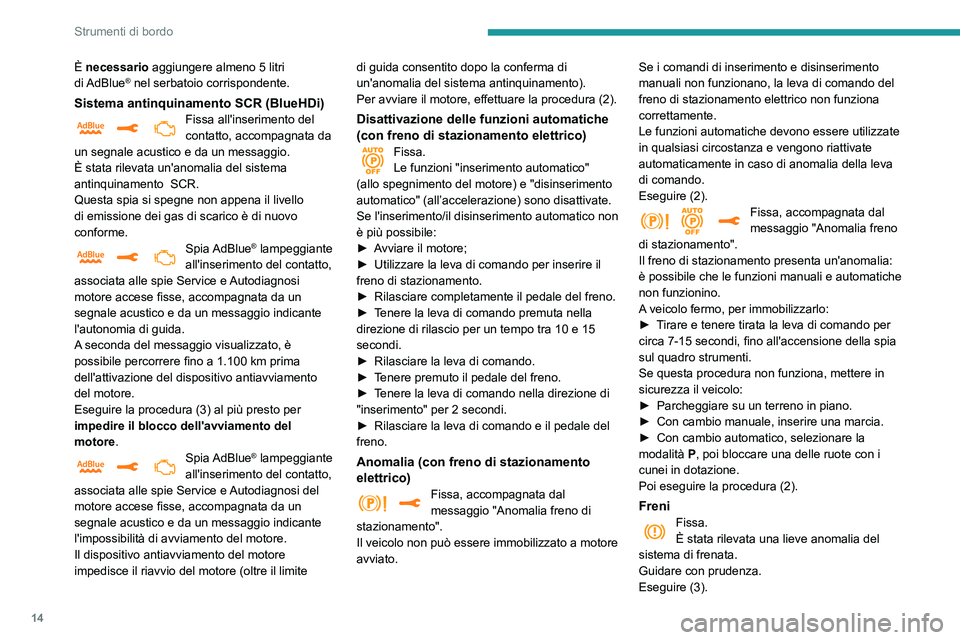

È necessario aggiungere almeno 5 litri
di AdBlue® nel serbatoio corrispondente.
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del
contatto, accompagnata da
un segnale acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento

SCR.
Questa spia si spegne non appena il livello
di emissione dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100

km prima
dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all’accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore;
►

Utilizzare la leva di comando per inserire il
freno di stazionamento.
►


Rilasciare completamente il pedale del freno.
►


T

enere la leva di comando premuta nella
direzione di rilascio per un tempo tra 10 e 15
secondi.
►

Rilasciare la leva di comando.
►


T

enere premuto il pedale del freno.
►

T

enere la leva di comando nella direzione di
"inserimento" per 2 secondi.
►

Rilasciare la leva di comando e il pedale del
freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato. Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Fissa, accompagnata dal
messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►

T

irare e tenere tirata la leva di comando per
circa 7-15 secondi, fino all'accensione della spia
sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno in piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico, selezionare la
modalità


P

,

poi bloccare una delle ruote con i
cunei in dotazione.
Poi

eseguire la procedura (2).
FreniFissa.
È stata rilevata una lieve anomalia del
sistema di frenata.
Guidare con prudenza.
Eseguire (3).

15
Strumenti di bordo

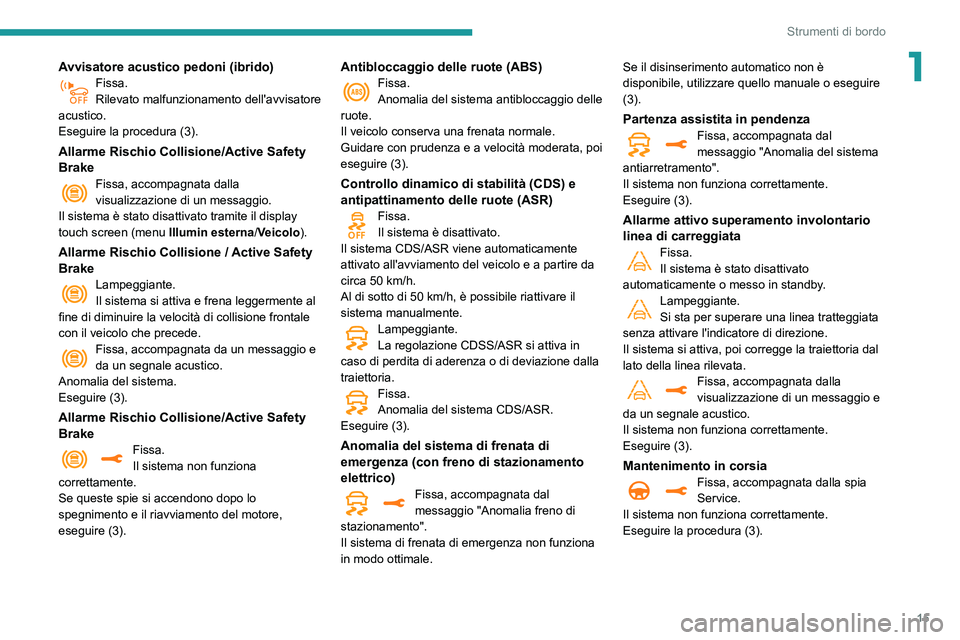

1Avvisatore acustico pedoni (ibrido)Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il display
touch screen (menu Illumin esterna/Veicolo).
Allarme Rischio Collisione / Active Safety
Brake
Lampeggiante.
Il sistema si attiva e frena leggermente al
fine di diminuire la velocità di collisione frontale
con il veicolo che precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Anomalia del sistema.
Eseguire (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa.
Il sistema non funziona
correttamente.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire (3).
Antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata, poi
eseguire (3).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Al di sotto di 50
km/h, è possibile riattivare il
sistema manualmente.
Lampeggiante.
La regolazione CDSS/ASR si attiva in
caso di perdita di aderenza o di deviazione dalla
traiettoria.
Fissa.
Anomalia del sistema CDS/ASR.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale. Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in pendenzaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.
Eseguire (3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Lampeggiante.
Si sta per superare una linea tratteggiata
senza attivare l'indicatore di direzione.
Il sistema si attiva, poi corregge la traiettoria dal
lato della linea rilevata.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire la procedura (3).

16
Strumenti di bordo
AirbagFissa.
Uno degli airbag o dei pretensionatori
pirotecnici delle cinture di sicurezza non funziona
correttamente.
Eseguire la procedura (3).
Il cofano motore attivo è stato azionato.
Non toccare il cofano motore.
Chiamare l'assistenza stradale o eseguire la
procedura (3) guidando a una velocità non
superiore a 30
km/h.
Airbag del passeggero anteriore (ON)Fissa.
Attivazione airbag frontale del
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!
Airbag del passeggero anteriore (OFF)Fissa.
L'airbag frontale del passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale verso la strada, tranne se in
presenza di un’anomalia di funzionamento degli
airbag (spia d'allarme airbag accesa).
Pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente.
Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Sensori di parcheggioFissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Anomalia del sistema.
Eseguire (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Premere il pulsante per riattivare la funzione
Stop & Start.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a 0°C;
–


superiore a +35°C.
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
Night VisionFissa.
Il sistema è stato attivato ma il veicolo
viaggia ad una velocità troppo elevata, o le
condizioni di temperatura esterna sono fuori
della gamma consentita.
La visualizzazione è disponibile con la modalità
"Visione notturna", ma il sistema non emette
alcun allarme.
Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START viene attivata automaticamente.

17
Strumenti di bordo
1Veicolo pronto per partire (ibrido)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Park Assist oppure Full Park AssistFissa.
La funzione è attiva.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Funzionamento automaticoFissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Night VisionFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Indicatori di direzione lampeggiantiLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Commutazione automatica dei fariFissa.
La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (chilometri o
miglia) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall’ultima manutenzione.
L’allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.

18
Strumenti di bordo
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L’indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.

► Tenere premuto il pulsante all'estremità del
comando dei fari .
►

Senza intervenire sul pedale del freno,
premere una volta il pulsante ST

ART/
STOP; appare una finestra di visualizzazione
temporanea e il conto alla rovescia ha inizio.
►

Quando il display indica =0, rilasciare il
pulsante del comando dei fari; il simbolo della
chiave inglese sparisce.
Se si scollega la batteria dopo questa
operazione, bloccare le porte del veicolo
e attendere almeno 5 minuti affinché
l'azzeramento
sia registrato.
Promemoria della manutenzione
È possibile visualizzare le informazioni
della manutenzione premendo il pulsante
"
Check/Diagnosi" nel menu Illumin esterna/
Veicolo del display touch screen.
Indicatore di livello olio
motore
(secondo la versione).
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio non corretto
È indicato da un messaggio che richiede
di effettuare il rabbocco, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello basso dell'olio è confermato dalla
verifica con l'astina di livello dell'olio, rabboccare
per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Malfunzionamento dell'indicatore
È indicata dal messaggio " Misurazione livello
olio non valida " sul quadro strumenti.
Contattare la Rete PEUGEOT o un riparatore
qualificato.
In caso di malfunzionamento
dell'indicatore elettrico, il livello dell'olio
non è più monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel cofano
motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore temperatura del
liquido di raffreddamento


Con il motore avviato:
–
Nella zona A
, la temperatura è corretta.
