209
In caso di panne
8La mancata osservanza di queste
istruzioni può causare danni ad alcuni
componenti (impianto frenante, trasmissione,
ecc.) e l'assenza di frenata assistita
al
successivo avviamento del motore.
Cambio automatico: non trainare mai il
veicolo con le ruote motrici a contatto
con il suolo a motore spento.
►

Sbloccare lo sterzo e rilasciare il freno di
stazionamento.
►


Attivare il segnale d'emergenza dei due
veicoli.
►


Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo
Per accedere alla filettatura posteriore:

► Sganciare il coperchio premendone la parte
inferiore. Per trainare:
►

A
vvitare l'anello di traino fino all'arresto.
►
Installare il gancio traino.
►

Attivare il segnale d'emergenza dei due
veicoli.
►

Partire e guidare lentamente per un breve
tragitto.

210

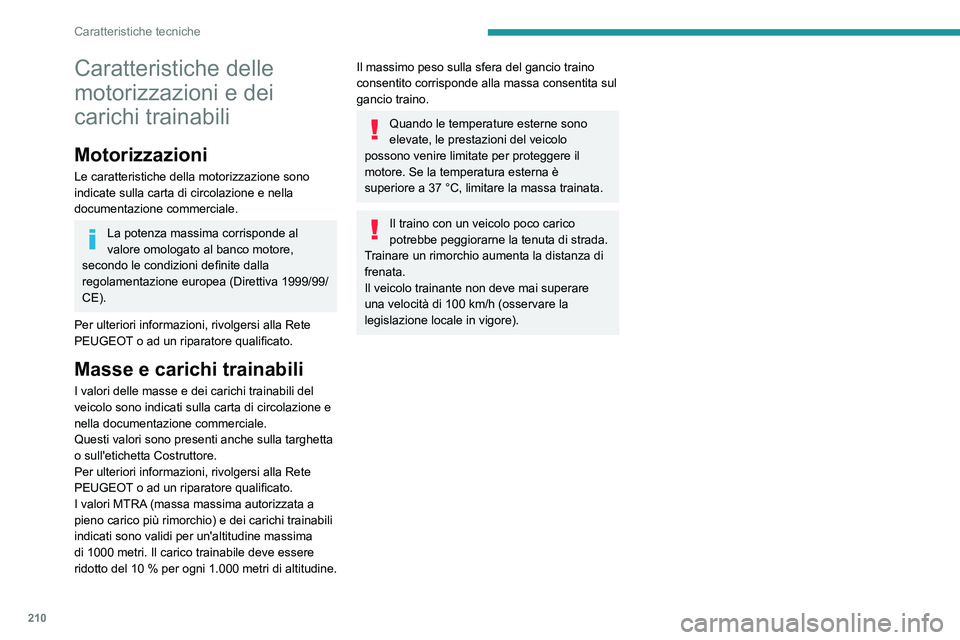

Caratteristiche tecniche
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori MTRA (massa massima autorizzata a
pieno carico più rimorchio) e dei carichi trainabili
indicati sono validi per un'altitudine massima
di 1000 metri. Il carico trainabile deve essere
ridotto del 10
% per ogni 1.000 metri di altitudine.
Il massimo peso sulla sfera del gancio traino
consentito corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37
°C, limitare la massa trainata.
Il traino con un veicolo poco carico
potrebbe peggiorarne la tenuta di strada.
Trainare un rimorchio aumenta la distanza di
frenata.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (osservare la
legislazione locale in vigore).
Motorizzazioni e carichi trainabili - Benzina
Motorizzazioni THP 150
EAT6 THP 165
EAT6 PureTech 180 cv S&S EAT8 PureTech 225 cv S&S EAT8
Cambi Automatico
a 6 marce Automatico
a 6 marce Automatico a 8 marce Automatico a 8 marce
Codici EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT EP6FADTX ATN8 STT
Codici varianti
Berlina: F3...
Station wagon: F4... 5GXV 5GYV
5GFT5GGT
Modelli Berlina Berlina Berlina Station
wagonBerlina Station
wagon
Cilindrata (cc) 1.5981.598 1.598 1.598
Potenza massima: norma CE (kW) 11 0121 133 165
Carburante Senza
piombo Senza
piombo Senza piombo
Senza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
6001.600 1.6001.6001.600
Rimorchio non frenato (kg) 600600745745745745
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
7575757575

2 11
Caratteristiche tecniche

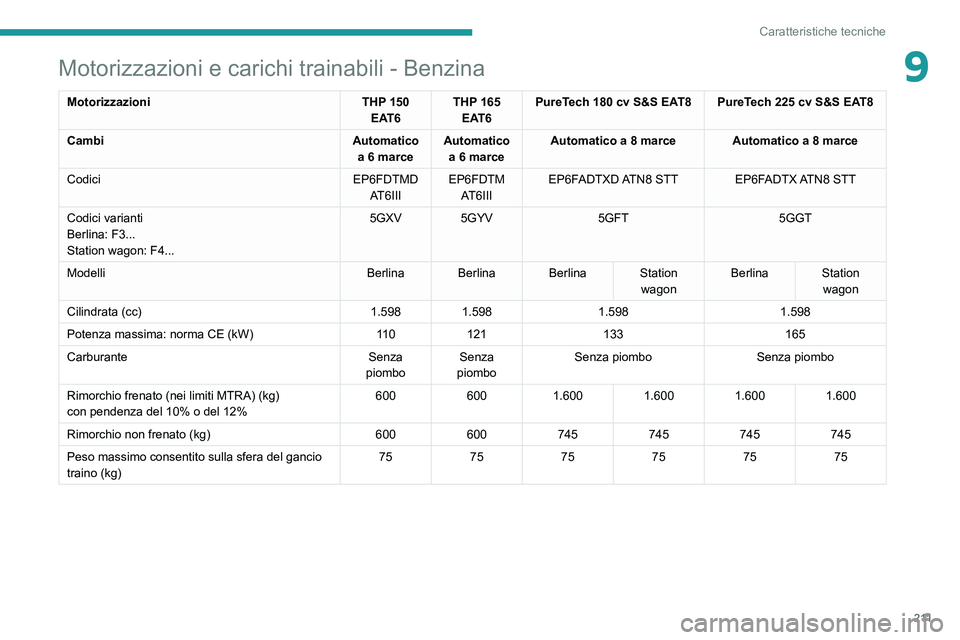

9Motorizzazioni e carichi trainabili - Benzina
MotorizzazioniTHP 150
EAT6 THP 165
EAT6 PureTech 180 cv S&S EAT8 PureTech 225 cv S&S EAT8
Cambi Automatico
a 6 marce Automatico
a 6 marce Automatico a 8 marce Automatico a 8 marce
Codici EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT EP6FADTX ATN8 STT
Codici varianti
Berlina: F3...
Station wagon: F4... 5GXV 5GYV
5GFT5GGT
Modelli Berlina Berlina Berlina Station
wagonBerlina Station
wagon
Cilindrata (cc) 1.5981.598 1.598 1.598
Potenza massima: norma CE (kW) 11 0121 133 165
Carburante Senza
piombo Senza
piombo Senza piombo
Senza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
6001.600 1.6001.6001.600
Rimorchio non frenato (kg) 600600745745745745
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
7575757575

212
Caratteristiche tecniche
Motorizzazioni e carichi trainabili - Diesel BlueHDi
MotorizzazioniBlueHDi 130 cv S&S BVM6BlueHDi 130 cv S&S EAT8
Cambi Manuale a 6 marceAutomatico a 8 marce
Codici DV5RC ML6C STTDV5RC ATN8 STT
Codici varianti
Berlina: FB...
Station wagon: FC... YHZJ
YHZR
Modelli BerlinaStation wagon BerlinaStation wagon
Cilindrata (cc) 1.4991.499
Potenza massima: norma CE (kW) 9696
Carburante DieselDiesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1500
150015001500
Rimorchio non frenato (kg) 745745745745
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
757575
Motorizzazioni BlueHDi 160 cv S&S EAT8BlueHDi 180 cv S&S EAT8
Cambi Automatico a 8 marceAutomatico a 8 marce
Codici DW10FCC AMN8 STTDW10FC AMN8 STT
Codici varianti
Berlina: FH...
Station wagon: FJ... EHYR
EHZR
Modelli BerlinaStation wagon BerlinaStation wagon
Cilindrata (cc) 1.9971.997

213
Caratteristiche tecniche
9MotorizzazioniBlueHDi 160 cv S&S EAT8BlueHDi 180 cv S&S EAT8
Cambi Automatico a 8 marceAutomatico a 8 marce
Codici DW10FCC AMN8 STTDW10FC AMN8 STT
Codici varianti
Berlina: FH...
Station wagon: FJ... EHYR
EHZR
Modelli BerlinaStation wagon BerlinaStation wagon
Potenza massima: norma CE (kW) 120133
Carburante DieselDiesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.800
1.8001.8001.800
Rimorchio non frenato (kg) 750750750750
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
757575

214
Caratteristiche tecniche

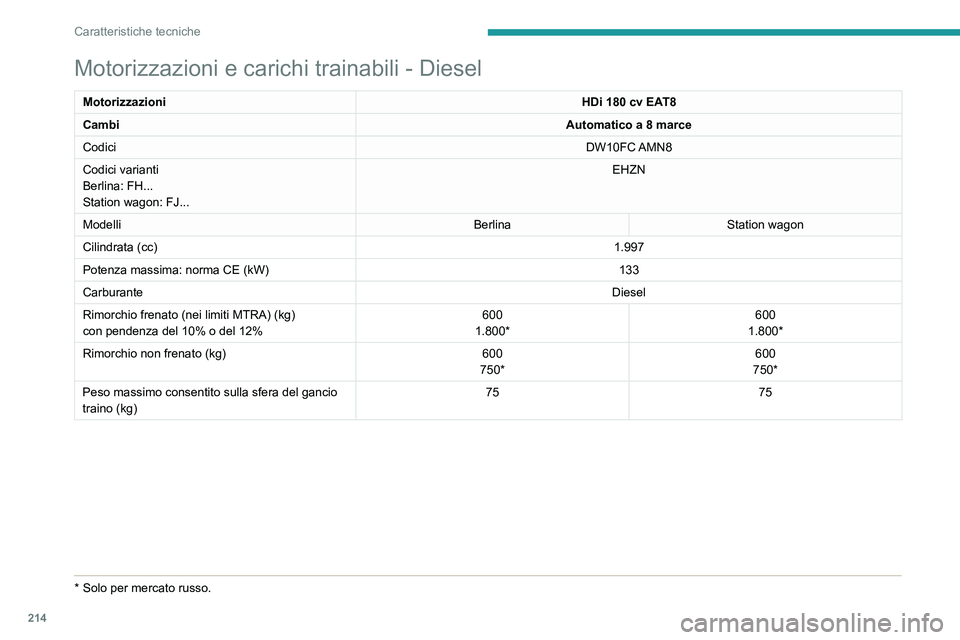

Motorizzazioni e carichi trainabili - Diesel
MotorizzazioniHDi 180 cv EAT8
Cambi Automatico a 8 marce
Codici DW10FC AMN8
Codici varianti
Berlina: FH...
Station wagon: FJ... EHZN
Modelli BerlinaStation wagon
Cilindrata (cc) 1.997
Potenza massima: norma CE (kW) 133
Carburante Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
1.800* 600
1.800*
Rimorchio non frenato (kg) 600
750* 600
750*
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
75
* Solo per mercato russo.

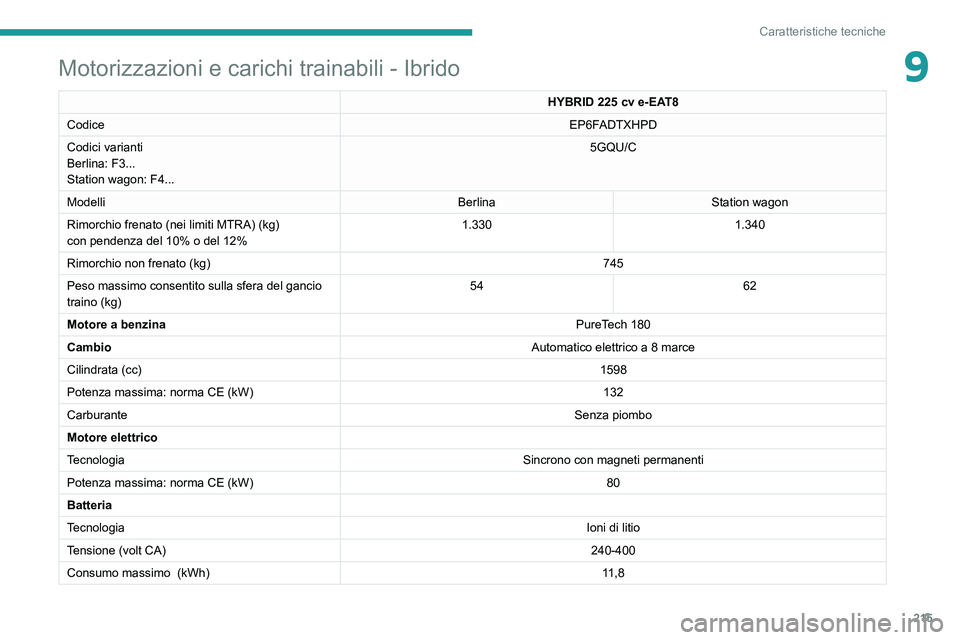

Motorizzazioni e carichi trainabili - Ibrido
HYBRID 225 cv e-EAT8
Codice EP6FADTXHPD
Codici varianti
Berlina: F3...
Station wagon: F4... 5GQU/C
Modelli BerlinaStation wagon
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.330
1.340
Rimorchio non frenato (kg) 745
Peso massimo consentito sulla sfera del gancio
traino (kg) 54
62
Motore a benzina PureTech 180
Cambio Automatico elettrico a 8 marce
Cilindrata (cc) 1598
Potenza massima: norma CE (kW) 132
Carburante Senza piombo
Motore elettrico
Tecnologia Sincrono con magneti permanenti
Potenza massima: norma CE (kW) 80
Batteria
Tecnologia Ioni di litio
Tensione (volt CA) 240-400
Consumo massimo (kWh) 11,8

215
Caratteristiche tecniche
9Motorizzazioni e carichi trainabili - Ibrido
HYBRID 225 cv e-EAT8
Codice EP6F
ADTXHPD
Codici varianti
Berlina: F3...
Station wagon: F4... 5GQU/C
Modelli BerlinaStation wagon
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.330
1.340
Rimorchio non frenato (kg) 745
Peso massimo consentito sulla sfera del gancio
traino (kg) 54
62
Motore a benzina PureTech
180
Cambio Automatico elettrico a 8 marce
Cilindrata (cc) 1598
Potenza massima: norma CE (kW) 132
Carburante Senza piombo
Motore elettrico
Tecnologia Sincrono con magneti permanenti
Potenza massima: norma CE (kW) 80
Batteria
Tecnologia Ioni di litio
Tensione (volt CA) 240-400
Consumo massimo

(kWh) 11,8

216
Caratteristiche tecniche
HYBRID 225 cv e-EAT8
Codice EP6F
ADTXHPD
Codici varianti
Berlina: F3...
Station wagon: F4... 5GQU/C
Modelli BerlinaStation wagon
Potenza combinata (kW) 165
Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.
Berlina



Station wagon


Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.

217
Caratteristiche tecniche
9



Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.


A. Numero di identificazione del veicolo (VIN)
sotto il cofano motore.
Stampigliato sul telaio.
B. Numero di identificazione del veicolo
(VIN), sul cruscotto.
Su un'etichetta, visibile attraverso il parabrezza.
C. Etichetta del Costruttore.
Incollata sulla porta destra.
Include le seguenti informazioni:
–
Nome del Costruttore
–


Numero di omologazione europea
–


Numero di identificazione del veicolo (VIN)
–


Massa massima tecnicamente ammessa a
pieno carico (MT

AC)
–

Massa massima del treno (MTRA)
– Massa massima sull'assale anteriore
– Massa massima sull'assale posteriore
D. Etichetta pneumatici/vernice
Incollata sulla porta lato guidatore.
Include le seguenti informazioni sui pneumatici:
–

Pressioni dei pneumatici, a vuoto e sotto
carico.
–


Specifiche dei pneumatici, costituite dalle
dimensioni e dal tipo, nonché dal carico e dagli
indici di velocità.
–


Pressione di gonfiaggio della ruota di scorta.
Indica inoltre il riferimento del colore della
vernice.
Il veicolo potrebbe essere stato
equipaggiato in fabbrica con pneumatici
aventi carico e indici di velocità superiori a
quelli indicati sull'etichetta, senza che ciò
incida sulla pressione di gonfiaggio
(pneumatici freddi).

218

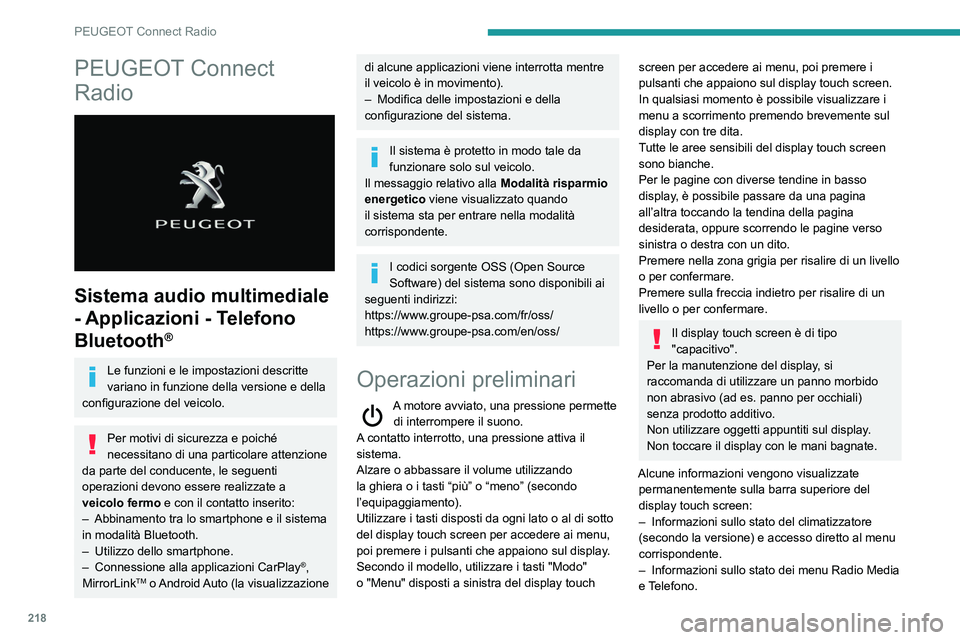

PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Sistema audio multimediale
- Applicazioni - Telefono
Bluetooth
®
Le funzioni e le impostazioni descritte
variano in funzione della versione e della
configurazione del veicolo.
Per motivi di sicurezza e poiché
necessitano di una particolare attenzione
da parte del conducente, le seguenti
operazioni devono essere realizzate a
veicolo fermo e con il contatto inserito:
–

Abbinamento tra lo smartphone e il sistema
in modalità Bluetooth.
–


Utilizzo dello smartphone.
–


Connessione alla applicazioni CarPlay®,
MirrorLinkTM o Android Auto (la visualizzazione
di alcune applicazioni viene interrotta mentre
il veicolo è in movimento).
–

Modifica delle impostazioni e della
configurazione del sistema.
Il sistema è protetto in modo tale da
funzionare solo sul veicolo.
Il messaggio relativo alla Modalità risparmio
energetico viene visualizzato quando
il sistema sta per entrare nella modalità
corrispondente.
I codici sorgente OSS (Open Source
Software) del sistema sono disponibili ai
seguenti indirizzi:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Operazioni preliminari
A motore avviato, una pressione permette di interrompere il suono.
A contatto interrotto, una pressione attiva il
sistema.
Alzare o abbassare il volume utilizzando
la ghiera o i tasti “più” o “meno” (secondo
l’equipaggiamento).
Utilizzare i tasti disposti da ogni lato o al di sotto
del display touch screen per accedere ai menu,
poi premere i pulsanti che appaiono sul display.
Secondo il modello, utilizzare i tasti "Modo"
o "Menu" disposti a sinistra del display touch
screen per accedere ai menu, poi premere i
pulsanti che appaiono sul display touch screen.
In qualsiasi momento è possibile visualizzare i
menu a scorrimento premendo brevemente sul
display con tre dita.
Tutte le aree sensibili del display touch screen
sono bianche.
Per le pagine con diverse tendine in basso
display, è possibile passare da una pagina
all’altra toccando la tendina della pagina
desiderata, oppure scorrendo le pagine verso
sinistra o destra con un dito.
Premere nella zona grigia per risalire di un livello
o per confermare.
Premere sulla freccia indietro per risalire di un
livello o per confermare.
Il display touch screen è di tipo
"capacitivo".
Per la manutenzione del display, si
raccomanda di utilizzare un panno morbido
non abrasivo (ad es. panno per occhiali)
senza prodotto additivo.
Non utilizzare oggetti appuntiti sul display.
Non toccare il display con le mani bagnate.
Alcune informazioni vengono visualizzate permanentemente sulla barra superiore del
display touch screen:
–

Informazioni sullo stato del climatizzatore
(secondo la versione) e accesso diretto al menu
corrispondente.
–


Informazioni sullo stato dei menu Radio Media
e T

elefono.
