Peugeot 508 2020 Manuel du propriétaire (in French)

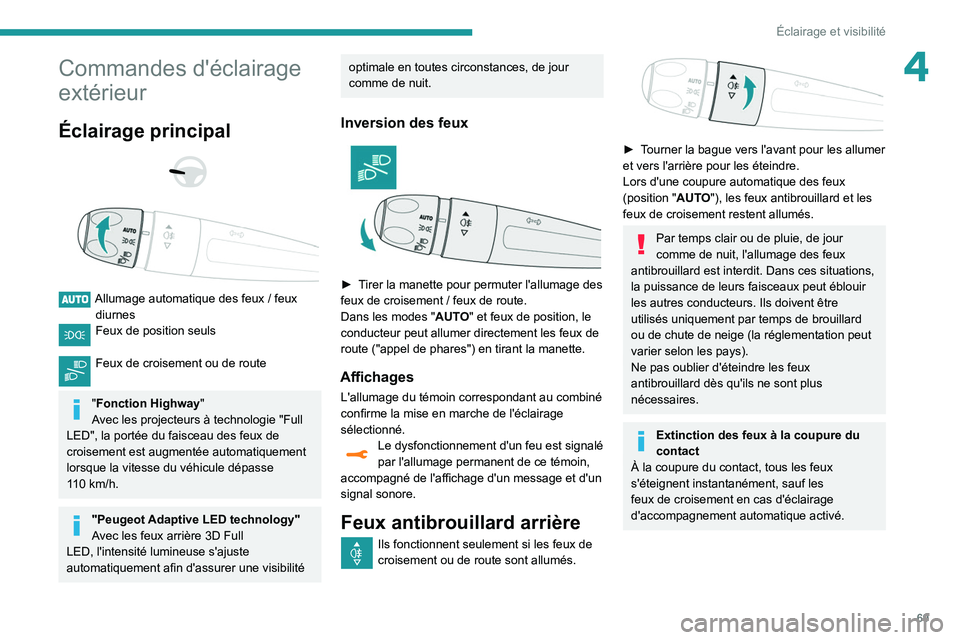

69
Éclairage et visibilité
4Commandes d'éclairage
extérieur
Éclairage principal



Allumage automatique des feux / feux
diurnes
Feux de position seuls
Feux de croisement ou de route
"Fonction Highway "
Avec les projecteurs à technologie "Full
LED", la portée du faisceau des feux de
croisement est augmentée automatiquement
lorsque la vitesse du véhicule dépasse
110

km/h.
"Peugeot Adaptive LED technology"
Avec les feux arrière 3D Full
LED, l'intensité lumineuse s'ajuste
automatiquement afin d'assurer une visibilité
optimale en toutes circonstances, de jour
comme de nuit.
Inversion des feux

► Tirer la manette pour permuter l'allumage des
feux de croisement / feux de route.
Dans les modes " AUTO" et feux de position, le
conducteur peut allumer directement les feux de
route ("appel de phares") en tirant la manette.
Affichages
L'allumage du témoin correspondant au combiné
confirme la mise en marche de l'éclairage
sélectionné.
Le dysfonctionnement d'un feu est signalé
par l'allumage permanent de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Feux antibrouillard arrière
Ils fonctionnent seulement si les feux de
croisement ou de route sont allumés.


► Tourner la bague vers l'avant pour les allumer
et vers l'arrière pour les éteindre.
Lors d'une coupure automatique des feux
(position " AUTO"), les feux antibrouillard et les
feux de croisement restent allumés.
Par temps clair ou de pluie, de jour
comme de nuit, l'allumage des feux
antibrouillard est interdit. Dans ces situations,
la puissance de leurs faisceaux peut éblouir
les autres conducteurs. Ils doivent être
utilisés uniquement par temps de brouillard
ou de chute de neige (la réglementation peut
varier selon les pays).
Ne pas oublier d'éteindre les feux
antibrouillard dès qu'ils ne sont plus
nécessaires.
Extinction des feux à la coupure du
contact
À la coupure du contact, tous les feux
s'éteignent instantanément, sauf les
feux de croisement en cas d'éclairage
d'accompagnement automatique activé.

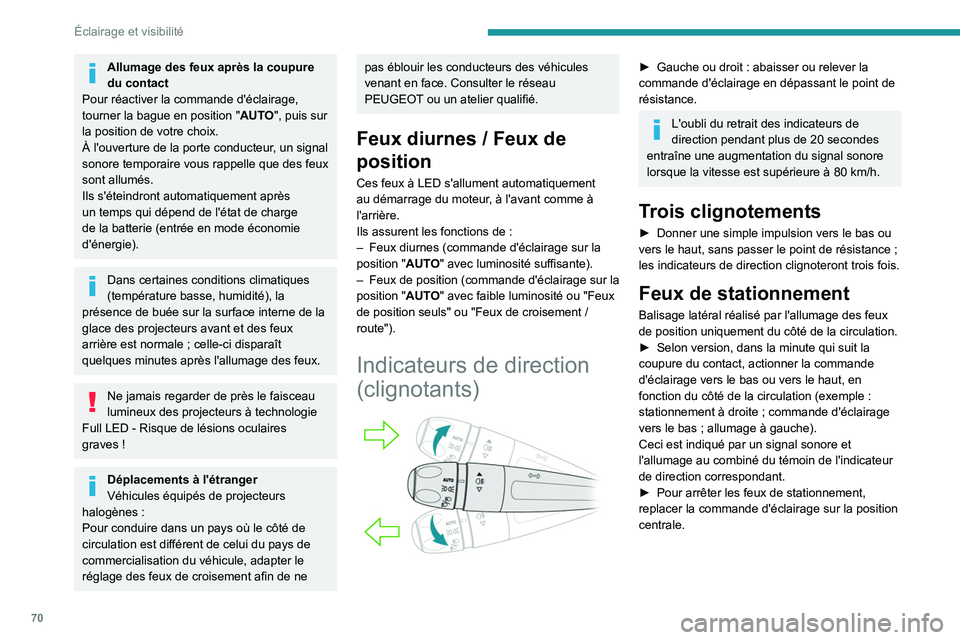

70
Éclairage et visibilité
Allumage des feux après la coupure
du contact
Pour réactiver la commande d'éclairage,
tourner la bague en position
"AUTO", puis sur
la position de votre choix.
À l'ouverture de la porte conducteur, un signal
sonore temporaire vous rappelle que des feux
sont allumés.
Ils s'éteindront automatiquement après
un temps qui dépend de l'état de charge
de la batterie (entrée en mode économie
d'énergie).
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale
; celle-ci disparaît
quelques minutes après l'allumage des feux.
Ne jamais regarder de près le faisceau
lumineux des projecteurs à technologie
Full LED
- Risque de lésions oculaires
graves
!
Déplacements à l'étranger
Véhicules équipés de projecteurs
halogènes
:
Pour conduire dans un pays où le côté de
circulation est différent de celui du pays de
commercialisation du véhicule, adapter le
réglage des feux de croisement afin de ne
pas éblouir les conducteurs des véhicules
venant en face. Consulter le réseau
PEUGEOT ou un atelier qualifié.
Feux diurnes / Feux de
position
Ces feux à LED s'allument automatiquement
au démarrage du moteur, à l'avant comme à
l'arrière.
Ils assurent les fonctions de
:
–

Feux diurnes (commande d'éclairage sur la
position

"AUTO" avec luminosité suffisante).
–

Feux de position (commande d'éclair
age sur la
position
"AUTO" avec faible luminosité ou "Feux
de position seuls" ou "Feux de croisement
/
route").
Indicateurs de direction
(clignotants)


► Gauche ou droit : abaisser ou relever la
commande d'éclairage en dépassant le point de
résistance.
L'oubli du retrait des indicateurs de
direction pendant plus de 20 secondes
entraîne une augmentation du signal sonore
lorsque la vitesse est supérieure à 80
km/h.
Trois clignotements
► Donner une simple impulsion vers le bas ou
vers le haut, sans passer le point de résistance ;
les indicateurs de direction clignoteront trois fois.
Feux de stationnement
Balisage latéral réalisé par l'allumage des feux
de position uniquement du côté de la circulation.
►

Selon version, dans la minute qui suit la
coupure du contact, actionner la commande
d'éclairage vers le bas ou vers le haut, en
fonction du côté de la circulation (exemple

:
stationnement à droite
; commande d'éclairage
vers le bas
; allumage à gauche).
Ceci est indiqué par un signal sonore et
l'allumage au combiné du témoin de l'indicateur
de direction correspondant.
►

Pour arrêter les feux de stationnement,
replacer la commande d'éclairage sur la position
centrale.

71
Éclairage et visibilité
4Réglage du site des
projecteurs
Réglage manuel des
projecteurs à halogènes




Pour ne pas gêner les autres usagers de la
route, le faisceau de ces projecteurs doit être
réglé en hauteur en fonction de la charge du
véhicule.
0 (Réglage initial) Conducteur seul ou conducteur +
passager avant
1 5 personnes
2 5 personnes + charges dans le coffre
3 Conducteur seul + charges dans le coffre
4 5 6 Non utilisés
Réglage automatique des
projecteurs à technologie
Full LED
Ce système corrige automatiquement la hauteur
du faisceau des projecteurs en fonction de la
charge du véhicule.
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Le système met alors les projecteurs en position
basse.
Faire vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Ne pas toucher aux projecteurs à
technologie Full LED - Risque
d'électrocution
!
Allumage automatique des feux
Bague sur la position " AUT O", en cas de
détection d'une faible luminosité externe par le
capteur de pluie/luminosité, les feux de plaque
minéralogique, de position et de croisement
s'allument automatiquement sans action du
conducteur. Ils peuvent également s'allumer en
cas de détection de pluie, en même temps que
le balayage automatique des essuie-vitres avant.
Dès que la luminosité est redevenue suffisante
ou après l'arrêt des essuie-vitres, les feux
s'éteignent automatiquement.
Anomalie de fonctionnement
En cas de dysfonctionnement du capteur
de pluie/luminosité, les feux s'allument, ce
témoin s'affiche au combiné, accompagné d'un
signal sonore et/ou de l'affichage d'un message.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Ne pas masquer le capteur de pluie/
luminosité, situé en partie centrale haute
du pare-brise derrière le rétroviseur intérieur
;
les fonctions associées ne seraient plus
commandées.
Par temps de brouillard ou de neige, le
capteur de pluie/luminosité peut détecter
une lumière suffisante. Les feux ne
s'allumeront donc pas automatiquement.

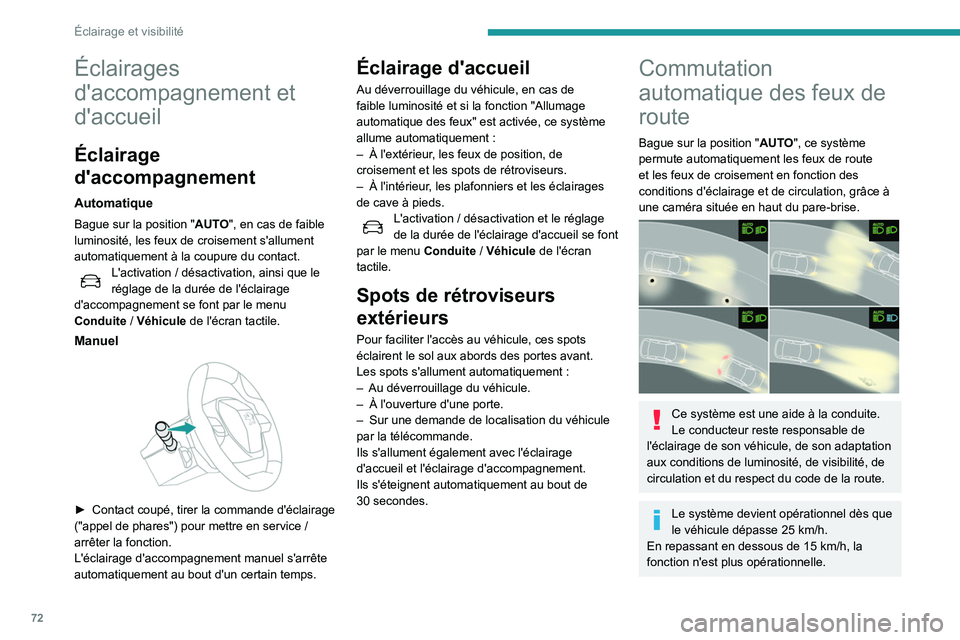

72
Éclairage et visibilité
Éclairages
d'accompagnement et
d'accueil
Éclairage
d'accompagnement
Automatique
Bague sur la position "AUTO", en cas de faible
luminosité, les feux de croisement s'allument
automatiquement à la coupure du contact.
L'activation / désactivation, ainsi que le
réglage de la durée de l'éclairage
d'accompagnement se font par le menu
Conduite


/ Véhicule de l'écran tactile.
Manuel

► Contact coupé, tirer la commande d'éclairage
("appel de phares") pour mettre en service /
arrêter la fonction.
L'éclairage d'accompagnement manuel s'arrête
automatiquement au bout d'un certain temps.
Éclairage d'accueil
Au déverrouillage du véhicule, en cas de
faible luminosité et si la fonction "Allumage
automatique des feux" est activée, ce système
allume automatiquement
:
–

À l'extérieur
, les feux de position, de
croisement et les spots de rétroviseurs.
–

À l'intérieur
, les plafonniers et les éclairages
de cave à pieds.
L'activation / désactivation et le réglage
de la durée de l'éclairage d'accueil se font
par le menu Conduite


/ Véhicule de l'écran
tactile.
Spots de rétroviseurs
extérieurs
Pour faciliter l'accès au véhicule, ces spots
éclairent le sol aux abords des portes avant.
Les spots s'allument automatiquement
:
–

Au déverrouillage du véhicule.
–


À l'ouverture d'une porte.
–


Sur une demande de localisation du véhicule
par la télécommande.
Ils s'allument également avec l'éclairage
d'accueil et l'éclairage d'accompagnement.
Ils s'éteignent automatiquement au bout de
30

secondes.
Commutation
automatique des feux de
route
Bague sur la position " AUTO", ce système
permute automatiquement les feux de route
et les feux de croisement en fonction des
conditions d'éclairage et de circulation, grâce à
une caméra située en haut du pare-brise.


Ce système est une aide à la conduite.
Le conducteur reste responsable de
l'éclairage de son véhicule, de son adaptation
aux conditions de luminosité, de visibilité, de
circulation et du respect du code de la route.
Le système devient opérationnel dès que
le véhicule dépasse 25 km/h.
En repassant en dessous de 15
km/h, la
fonction n'est plus opérationnelle.

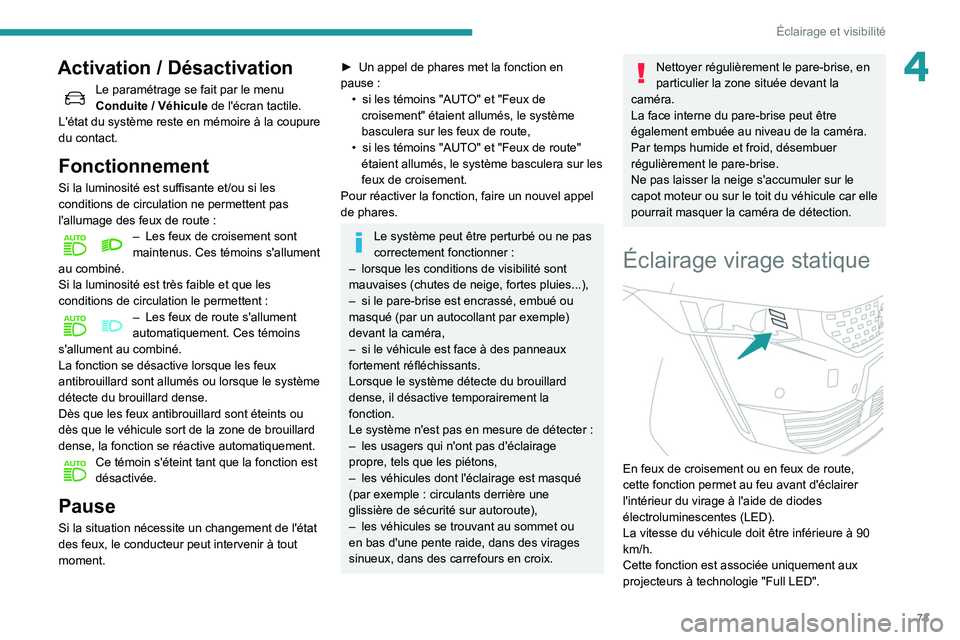

73
Éclairage et visibilité
4Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état du système reste en mémoire à la coupure
du contact.
Fonctionnement
Si la luminosité est suffisante et/ou si les
conditions de circulation ne permettent pas
l'allumage des feux de route
:
– Les feux de croisement sont
maintenus. Ces témoins s'allument
au combiné.
Si la luminosité est très faible et que les
conditions de circulation le permettent
:
– Les feux de route s'allument
automatiquement. Ces témoins
s'allument au combiné.
La fonction se désactive lorsque les feux
antibrouillard sont allumés ou lorsque le système
détecte du brouillard dense.
Dès que les feux antibrouillard sont éteints ou
dès que le véhicule sort de la zone de brouillard
dense, la fonction se réactive automatiquement.
Ce témoin s'éteint tant que la fonction est
désactivée.
Pause
Si la situation nécessite un changement de l'état
des feux, le conducteur peut intervenir à tout
moment.
► Un appel de phares met la fonction en
pause :
•

si les témoins "AUT
O" et "Feux de
croisement" étaient allumés, le système
basculera sur les feux de route,
•

si les témoins "AUT
O" et "Feux de route"
étaient allumés, le système basculera sur les
feux de croisement.
Pour réactiver la fonction, faire un nouvel appel
de phares.
Le système peut être perturbé ou ne pas
correctement fonctionner :
–

lorsque les conditions de visibilité sont
mauvaises (chutes de neige, fortes pluies...),
–


si le pare-brise est encrassé, embué ou
masqué (par un autocollant par exemple)
devant la caméra,
–


si le véhicule est face à des panneaux
fortement réfléchissants.
Lorsque le système détecte du brouillard
dense, il désactive temporairement la
fonction.
Le système n'est pas en mesure de détecter

:
–

les usagers qui n'ont pas d'éclairage
propre, tels que les piétons,
–


les véhicules dont l'éclairage est masqué
(par exemple

: circulants derrière une
glissière de sécurité sur autoroute),
–

les véhicules se trouvant au sommet ou
en bas d'une pente raide, dans des virages
sinueux, dans des carrefours en croix.
Nettoyer régulièrement le pare-brise, en
particulier la zone située devant la
caméra.
La face interne du pare-brise peut être
également embuée au niveau de la caméra.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Ne pas laisser la neige s'accumuler sur le
capot moteur ou sur le toit du véhicule car elle
pourrait masquer la caméra de détection.
Éclairage virage statique

En feux de croisement ou en feux de route,
cette fonction permet au feu avant d'éclairer
l'intérieur du virage à l'aide de diodes
électroluminescentes (LED).
La vitesse du véhicule doit être inférieure à 90
km/h.
Cette fonction est associée uniquement aux
projecteurs à technologie "Full LED".

74

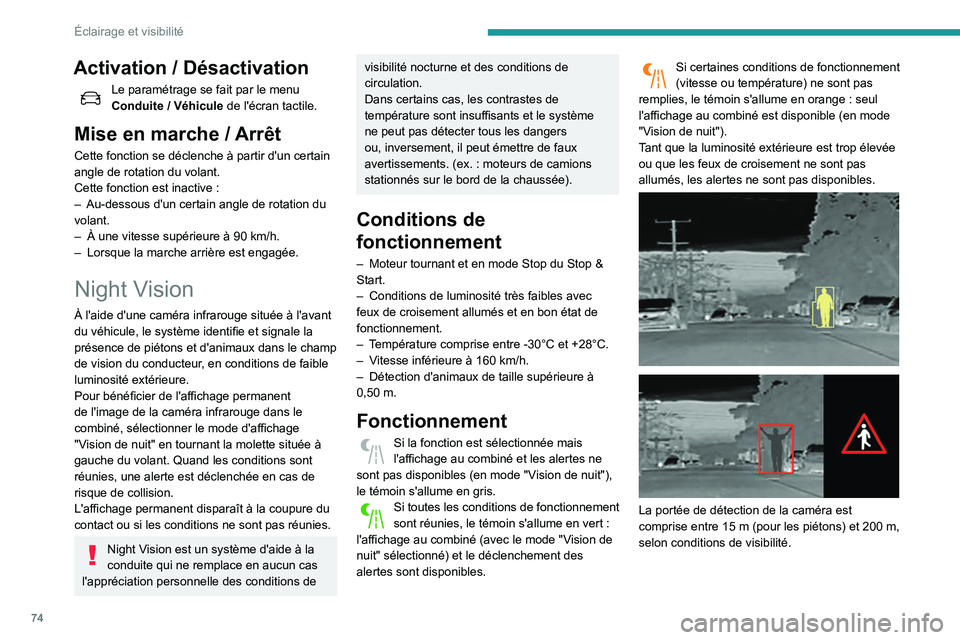

Éclairage et visibilité
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
Mise en marche / Arrêt
Cette fonction se déclenche à partir d'un certain
angle de rotation du volant.
Cette fonction est inactive
:
–

Au-dessous d'un certain angle de rotation du
volant.
–


À une vitesse supérieure à 90
km/h.
–

Lorsque la marche arrière est engagée.
Night Vision
À l'aide d'une caméra infrarouge située à l'avant
du véhicule, le système identifie et signale la
présence de piétons et d'animaux dans le champ
de vision du conducteur, en conditions de faible
luminosité extérieure.
Pour bénéficier de l'affichage permanent
de l'image de la caméra infrarouge dans le
combiné, sélectionner le mode d'affichage
"Vision de nuit" en tournant la molette située à
gauche du volant. Quand les conditions sont
réunies, une alerte est déclenchée en cas de
risque de collision.
L'affichage permanent disparaît à la coupure du
contact ou si les conditions ne sont pas réunies.
Night Vision est un système d'aide à la
conduite qui ne remplace en aucun cas
l'appréciation personnelle des conditions de
visibilité nocturne et des conditions de
circulation.
Dans certains cas, les contrastes de
température sont insuffisants et le système
ne peut pas détecter tous les dangers
ou, inversement, il peut émettre de faux
avertissements. (ex.
: moteurs de camions
stationnés sur le bord de la chaussée).
Conditions de
fonctionnement
– Moteur tournant et en mode Stop du Stop &
Start.
–

Conditions de luminosité très faibles avec
feux de croisement allumés et en bon état de
fonctionnement.
–


T
empérature comprise entre -30°C et +28°C.
–

V
itesse inférieure à 160 km/h.
–

Détection d'animaux de taille supérieure à
0,50

m.
Fonctionnement
Si la fonction est sélectionnée mais
l'affichage au combiné et les alertes ne
sont pas disponibles (en mode "Vision de nuit"),
le témoin s'allume en gris.
Si toutes les conditions de fonctionnement
sont réunies, le témoin s'allume en vert :
l'affichage au combiné (avec le mode "Vision de
nuit" sélectionné) et le déclenchement des
alertes sont disponibles.
Si certaines conditions de fonctionnement
(vitesse ou température) ne sont pas
remplies, le témoin s'allume en orange
: seul
l'affichage au combiné est disponible (en mode
"Vision de nuit").
Tant que la luminosité extérieure est trop élevée
ou que les feux de croisement ne sont pas
allumés, les alertes ne sont pas disponibles.




La portée de détection de la caméra est
comprise entre 15 m (pour les piétons) et 200 m,
selon conditions de visibilité.

75

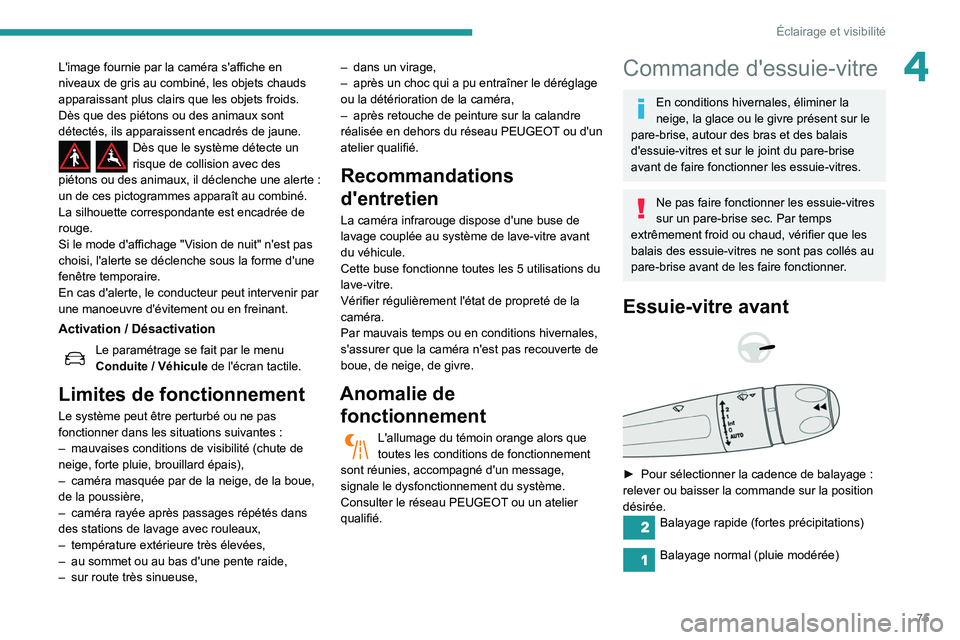

Éclairage et visibilité
4L'image fournie par la caméra s'affiche en
niveaux de gris au combiné, les objets chauds
apparaissant plus clairs que les objets froids.
Dès que des piétons ou des animaux sont
détectés, ils apparaissent encadrés de jaune.
Dès que le système détecte un
risque de collision avec des
piétons ou des animaux, il déclenche une alerte
:
un de ces pictogrammes apparaît au combiné.
La silhouette correspondante est encadrée de
rouge.
Si le mode d'affichage "Vision de nuit" n'est pas
choisi, l'alerte se déclenche sous la forme d'une
fenêtre temporaire.
En cas d'alerte, le conducteur peut intervenir par
une manoeuvre d'évitement ou en freinant.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
Limites de fonctionnement
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
–

mauvaises conditions de visibilité (chute de
neige, forte pluie, brouillard épais),
–


caméra masquée par de la neige, de la boue,
de la poussière,
–


caméra rayée après passages répétés dans
des stations de lavage avec rouleaux,
–


température extérieure très élevées,
–


au sommet ou au bas d'une pente raide,
–


sur route très sinueuse, –


dans un virage,
–

après un choc qui a pu entraîner le déréglage
ou la détérioration de la caméra,
–

après retouche de peinture sur la calandre
réalisée en dehors du réseau PEUGEOT
ou d'un
atelier qualifié.
Recommandations
d'entretien
La caméra infrarouge dispose d'une buse de
lavage couplée au système de lave-vitre avant
du véhicule.
Cette buse fonctionne toutes les 5 utilisations du
lave-vitre.
Vérifier régulièrement l'état de propreté de la
caméra.
Par mauvais temps ou en conditions hivernales,
s'assurer que la caméra n'est pas recouverte de
boue, de neige, de givre.
Anomalie de fonctionnement
L'allumage du témoin orange alors que
toutes les conditions de fonctionnement
sont réunies, accompagné d'un message,
signale le dysfonctionnement du système.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Commande d'essuie-vitre
En conditions hivernales, éliminer la
neige, la glace ou le givre présent sur le
pare-brise, autour des bras et des balais
d'essuie-vitres et sur le joint du pare-brise
avant de faire fonctionner les essuie-vitres.
Ne pas faire fonctionner les essuie-vitres
sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifier que les
balais des essuie-vitres ne sont pas collés au
pare-brise avant de les faire fonctionner.
Essuie-vitre avant



► Pour sélectionner la cadence de balayage :
relever ou baisser la commande sur la position
désirée.
Balayage rapide (fortes précipitations)
Balayage normal (pluie modérée)

76

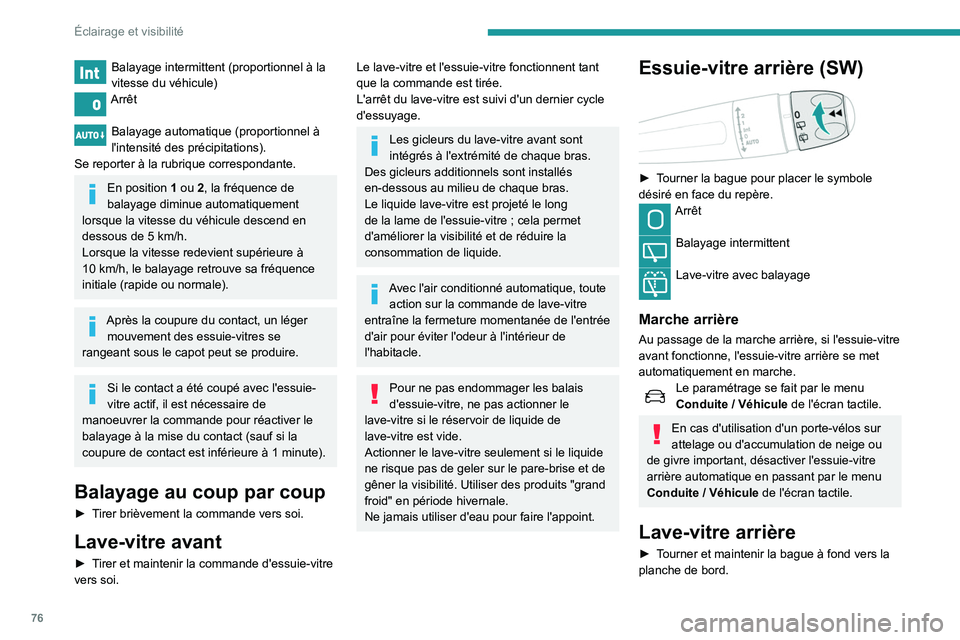

Éclairage et visibilité
Balayage intermittent (proportionnel à la
vitesse du véhicule)
Arrêt
Balayage automatique (proportionnel à
l'intensité des précipitations).
Se reporter à la rubrique correspondante.
En position 1 ou 2, la fréquence de
balayage diminue automatiquement
lorsque la vitesse du véhicule descend en
dessous de 5 km/h.
Lorsque la vitesse redevient supérieure à
10 km/h, le balayage retrouve sa fréquence
initiale (rapide ou normale).
Après la coupure du contact, un léger mouvement des essuie-vitres se
rangeant sous le capot peut se produire.
Si le contact a été coupé avec l'essuie-
vitre actif, il est nécessaire de
manoeuvrer la commande pour réactiver le
balayage à la mise du contact (sauf si la
coupure de contact est inférieure à 1
minute).
Balayage au coup par coup
► Tirer brièvement la commande vers soi.
Lave-vitre avant
► Tirer et maintenir la commande d'essuie-vitre
vers soi.
Le lave-vitre et l'essuie-vitre fonctionnent tant
que la commande est tirée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Les gicleurs du lave-vitre avant sont
intégrés à l'extrémité de chaque bras.
Des gicleurs additionnels sont installés
en-dessous au milieu de chaque bras.
Le liquide lave-vitre est projeté le long
de la lame de l'essuie-vitre
; cela permet
d'améliorer la visibilité et de réduire la
consommation de liquide.
Avec l'air conditionné automatique, toute action sur la commande de lave-vitre
entraîne la fermeture momentanée de l'entrée
d'air pour éviter l'odeur à l'intérieur de
l'habitacle.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Essuie-vitre arrière (SW)

► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se met
automatiquement en marche.
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique en passant par le menu
Conduite
/ Véhicule de l'écran tactile.
Lave-vitre arrière
► Tourner et maintenir la bague à fond vers la
planche de bord.

77

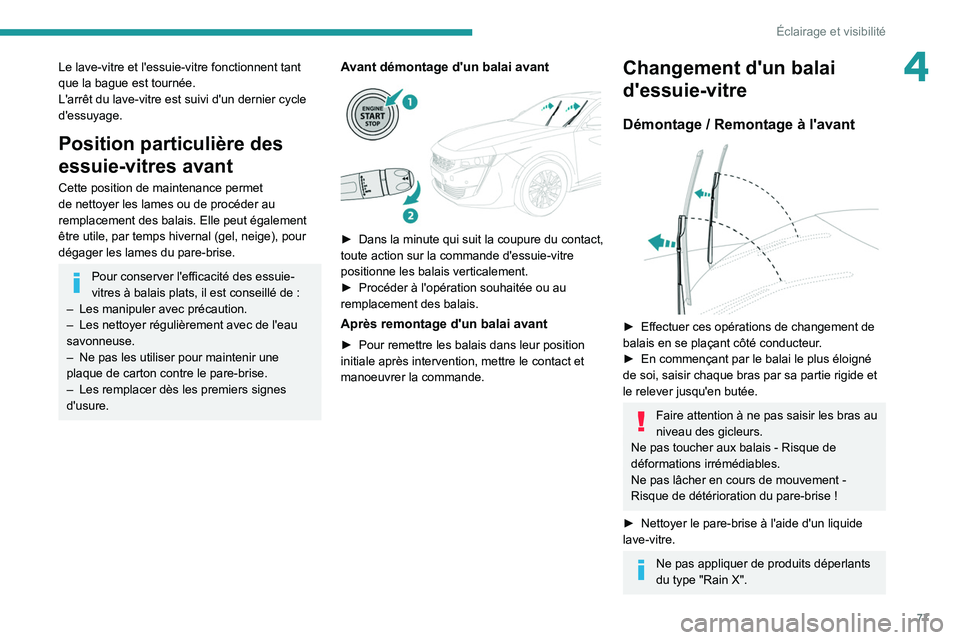

Éclairage et visibilité
4Le lave-vitre et l'essuie-vitre fonctionnent tant
que la bague est tournée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Position particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuie-
vitres à balais plats, il est conseillé de :
–

Les manipuler avec précaution.
–


Les nettoyer régulièrement avec de l'eau
savonneuse.
–


Ne pas les utiliser pour maintenir une
plaque de carton contre le pare-brise.
–


Les remplacer dès les premiers signes
d'usure.
Avant démontage d'un balai avant

► Dans la minute qui suit la coupure du contact,
toute action sur la commande d'essuie-vitre
positionne les balais verticalement.
►

Procéder à l'opération souhaitée ou au
remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position
initiale après intervention, mettre le contact et
manoeuvrer la commande.
Changement d'un balai
d'essuie-vitre
Démontage / Remontage à l'avant

► Effectuer ces opérations de changement de
balais en se plaçant côté conducteur .
►

En commençant par le balai le plus éloigné
de soi, saisir chaque bras par sa partie rigide et
le relever jusqu'en butée.
Faire attention à ne pas saisir les bras au
niveau des gicleurs.
Ne pas toucher aux balais - Risque de
déformations irrémédiables.
Ne pas lâcher en cours de mouvement -
Risque de détérioration du pare-brise
!
►

Nettoyer le pare-brise à l'aide d'un liquide
lave-vitre.
Ne pas appliquer de produits déperlants
du type "Rain X".

78

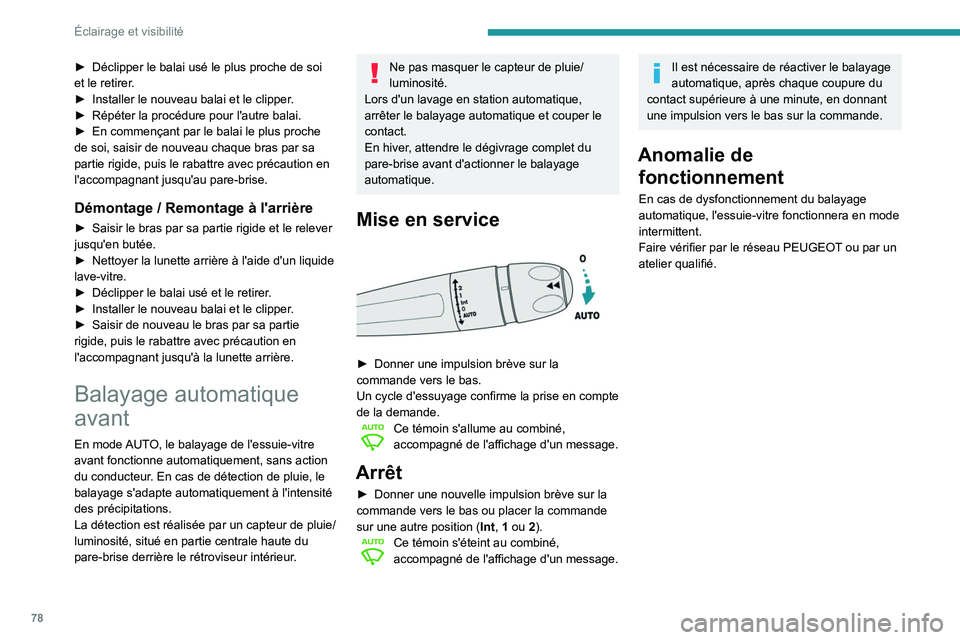

Éclairage et visibilité
► Déclipper le balai usé le plus proche de soi
et le retirer .
►

Installer le nouveau balai et le clipper
.
►

Répéter la procédure pour l'autre balai.
►


En commençant par le balai le plus proche
de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à l'arrière
► Saisir le bras par sa partie rigide et le relever
jusqu'en butée.
►

Nettoyer la lunette arrière à l'aide d'un liquide
lave-vitre.
►


Déclipper le balai usé et le retirer
.
►

Installer le nouveau balai et le clipper
.
►

Saisir de nouveau le bras par sa partie
rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'à la lunette arrière.
Balayage automatique
avant
En mode AUTO, le balayage de l'essuie-vitre
avant fonctionne automatiquement, sans action
du conducteur. En cas de détection de pluie, le
balayage s'adapte automatiquement à l'intensité
des précipitations.
La détection est réalisée par un capteur de pluie/
luminosité, situé en partie centrale haute du
pare-brise derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Donner une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la prise en compte
de la demande.
Ce témoin s'allume au combiné,
accompagné de l'affichage d'un message.
Arrêt
► Donner une nouvelle impulsion brève sur la
commande vers le bas ou placer la commande
sur une autre position ( Int
, 1 ou 2).
Ce témoin s'éteint au combiné,
accompagné de l'affichage d'un message.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure du
contact supérieure à une minute, en donnant
une impulsion vers le bas sur la commande.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionnera en mode
intermittent.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
