PEUGEOT 508 2021 Manuale duso (in Italian)

69
Ergonomia e confort

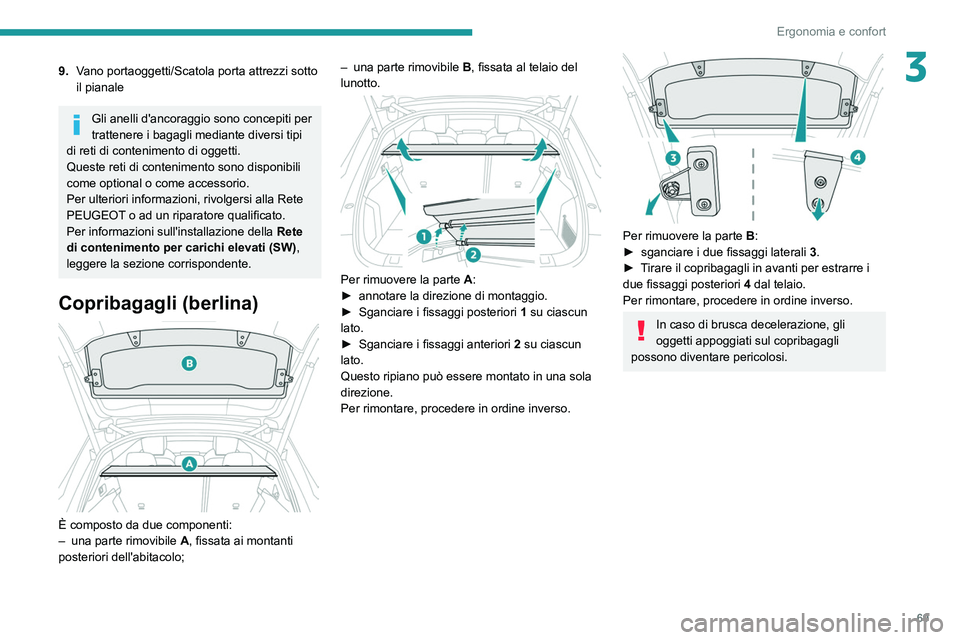

39.Vano portaoggetti/Scatola porta attrezzi sotto
il pianale
Gli anelli d'ancoraggio sono concepiti per
trattenere i bagagli mediante diversi tipi
di reti di contenimento di oggetti.
Queste reti di contenimento sono disponibili
come optional o come accessorio.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Per informazioni sull'installazione della

Rete
di contenimento per carichi elevati (SW) ,
leggere la sezione corrispondente.
Copribagagli (berlina)

È composto da due componenti:
– una parte rimovibile A
, fissata ai montanti
posteriori dell'abitacolo; –

una parte rimovibile
B
, fissata al telaio del
lunotto.


Per rimuovere la parte A:
► annotare la direzione di montaggio.
►

Sganciare i fissaggi posteriori 1

su ciascun
lato.
►

Sganciare i fissaggi anteriori 2

su ciascun
lato.
Questo ripiano può essere montato in una sola
direzione.
Per rimontare, procedere in ordine inverso.


Per rimuovere la parte B:
► sganciare i due fissaggi laterali 3
.
►

T
irare il copribagagli in avanti per estrarre i
due fissaggi posteriori 4 dal telaio.
Per rimontare, procedere in ordine inverso.
In caso di brusca decelerazione, gli
oggetti appoggiati sul copribagagli
possono diventare pericolosi.

70
Ergonomia e confort
Rete di tenuta per carichi
alti (station wagon)


Agganciata ai fissaggi alti e bassi specifici,
questa rete amovibile permette di utilizzare tutto
il volume di carico, fino al tetto:
– dietro i sedili anteriori (fila 1) quando i sedili
posteriori sono ripiegati;
– dietro i sedili posteriori (fila 2) quando il
copribagagli è rimosso.
Protegge gli occupanti in caso di frenata
improvvisa.

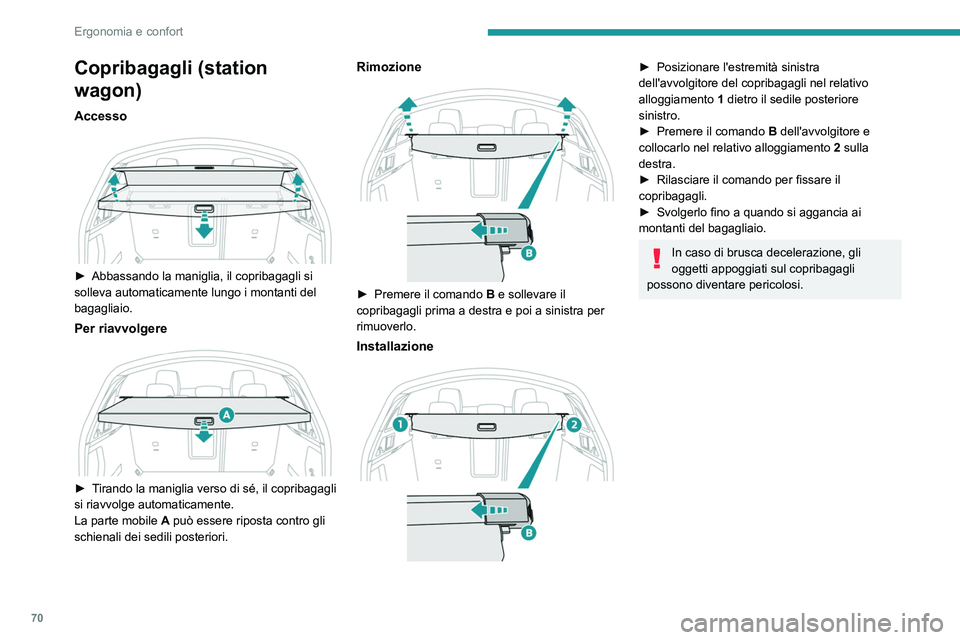

Copribagagli (station
wagon)
Accesso

► Abbassando la maniglia, il copribagagli si
solleva automaticamente lungo i montanti del
bagagliaio.
Per riavvolgere

► Tirando la maniglia verso di sé, il copribagagli
si riavvolge automaticamente.
La parte mobile A può essere riposta contro gli
schienali dei sedili posteriori.
Rimozione

► Premere il comando B e sollevare il
copribagagli prima a destra e poi a sinistra per
rimuoverlo.
Installazione

► Posizionare l'estremità sinistra
dell'avvolgitore del copribagagli nel relativo
alloggiamento 1
dietro il sedile posteriore
sinistro.
►

Premere il comando B

dell'avvolgitore e
collocarlo nel relativo alloggiamento 2 sulla
destra.
►

Rilasciare il comando per fissare il
copribagagli.
►


Svolgerlo fino a quando si aggancia ai
montanti del bagagliaio.
In caso di brusca decelerazione, gli
oggetti appoggiati sul copribagagli
possono diventare pericolosi.

71
Ergonomia e confort

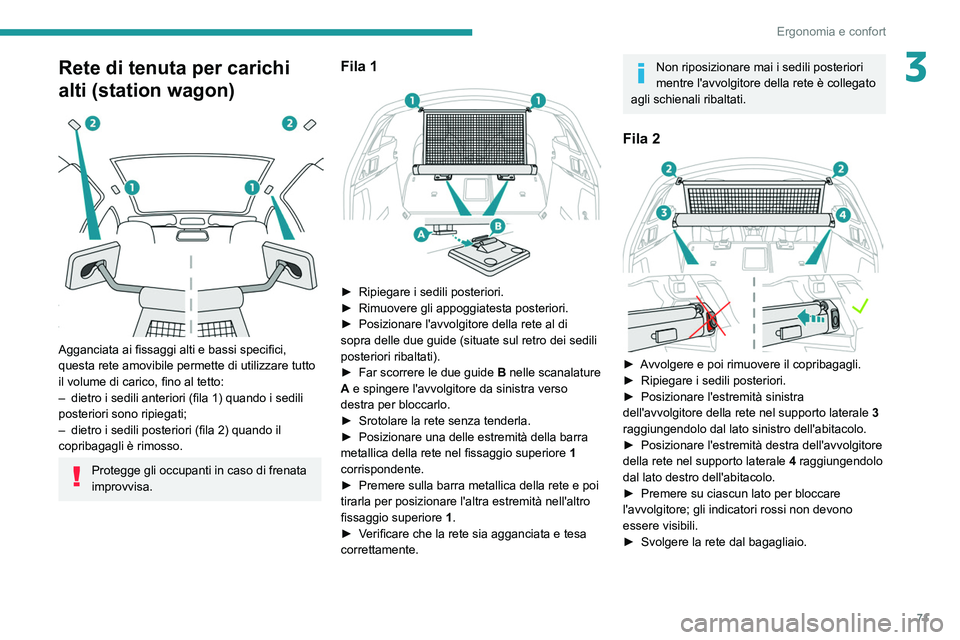

3Rete di tenuta per carichi
alti (station wagon)


Agganciata ai fissaggi alti e bassi specifici,
questa rete amovibile permette di utilizzare tutto
il volume di carico, fino al tetto:
–
dietro i sedili anteriori (fila 1) quando i sedili
posteriori sono ripiegati;
–


dietro i sedili posteriori (fila 2) quando il
copribagagli è rimosso.
Protegge gli occupanti in caso di frenata
improvvisa.
Fila 1

► Ripiegare i sedili posteriori.
► Rimuovere gli appoggiatesta posteriori.
►

Posizionare l'avvolgitore della rete al di
sopra delle due guide (situate sul retro dei sedili
posteriori ribaltati).
►


Far scorrere le due guide B

nelle scanalature
A e spingere l'avvolgitore da sinistra verso
destra per bloccarlo.
►

Srotolare la rete senza tenderla.
►


Posizionare una delle estremità della barra
metallica della rete nel fissaggio superiore 1


corrispondente.
►

Premere sulla barra metallica della rete e poi
tirarla per posizionare l'altra estremità nell'altro
fissaggio superiore 1

.
►

V
erificare che la rete sia agganciata e tesa
correttamente.
Non riposizionare mai i sedili posteriori
mentre l'avvolgitore della rete è collegato
agli schienali ribaltati.
Fila 2

► Avvolgere e poi rimuovere il copribagagli.
► Ripiegare i sedili posteriori.
►

Posizionare l'estremità sinistra
dell'avvolgitore della rete nel supporto laterale 3


raggiungendolo dal lato sinistro dell'abitacolo.
►

Posizionare l'estremità destra dell'avvolgitore
della rete nel supporto laterale 4

raggiungendolo
dal lato destro dell'abitacolo.
►

Premere su ciascun lato per bloccare
l'avvolgitore; gli indicatori rossi non devono
essere visibili.
►


Svolgere la rete dal bagagliaio.

72
Ergonomia e confort
Vano portaoggetti

Berlina

SW
► Sollevare completamente il pianale del
bagagliaio per accedere al vano portaoggetti.
Secondo la versione, include:
– Un kit di riparazione provvisoria pneumatici
con il kit di attrezzi.
– Una ruota di scorta con il kit di attrezzi.

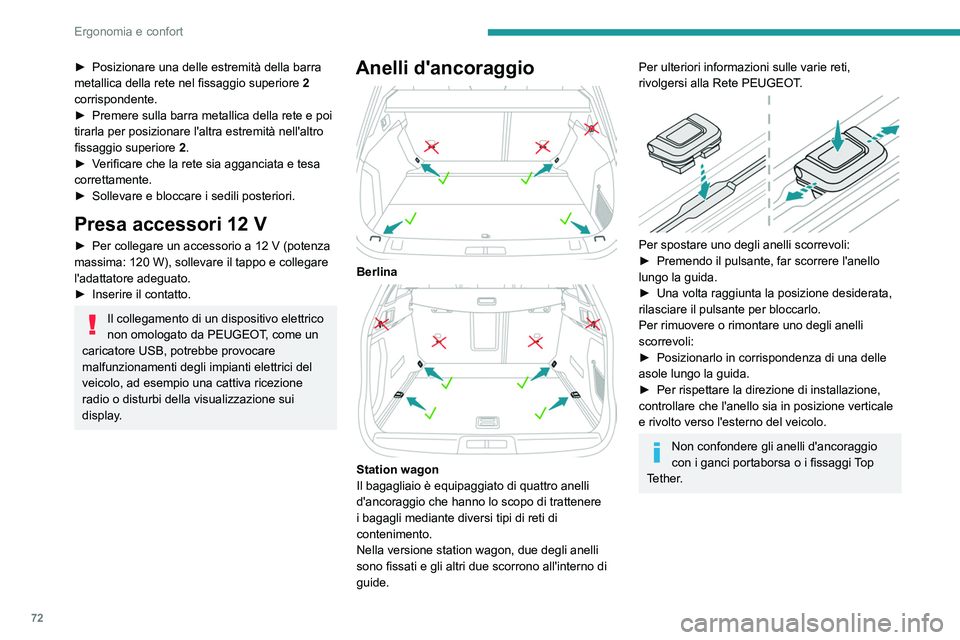

► Posizionare una delle estremità della barra
metallica della rete nel fissaggio superiore 2

corrispondente.
►

Premere sulla barra metallica della rete e poi
tirarla per posizionare l'altra estremità nell'altro
fissaggio superiore 2

.
►

V
erificare che la rete sia agganciata e tesa
correttamente.
►

Sollevare e bloccare i sedili posteriori.
Presa accessori 12 V
► Per collegare un accessorio a 12 V (potenza
massima: 120 W), sollevare il tappo e collegare
l'adattatore adeguato.
►

Inserire il contatto.
Il collegamento di un dispositivo elettrico
non omologato da PEUGEOT, come un
caricatore USB, potrebbe provocare
malfunzionamenti degli impianti elettrici del
veicolo, ad esempio una cattiva ricezione
radio o disturbi della visualizzazione sui
display.
Anelli d'ancoraggio

Berlina

Station wagon
Il bagagliaio è equipaggiato di quattro anelli
d'ancoraggio che hanno lo scopo di trattenere
i bagagli mediante diversi tipi di reti di
contenimento.
Nella versione station wagon, due degli anelli
sono fissati e gli altri due scorrono all'interno di
guide.
Per ulteriori informazioni sulle varie reti,
rivolgersi alla Rete PEUGEOT.


Per spostare uno degli anelli scorrevoli:
► Premendo il pulsante, far scorrere l'anello
lungo la guida.
►

Una volta raggiunta la posizione desiderata,
rilasciare il pulsante per bloccarlo.
Per rimuovere o rimontare uno degli anelli
scorrevoli:
►


Posizionarlo in corrispondenza di una delle
asole lungo la guida.
►


Per rispettare la direzione di installazione,
controllare che l'anello sia in posizione verticale
e rivolto verso l'esterno del veicolo.
Non confondere gli anelli d'ancoraggio
con i ganci portaborsa o i fissaggi Top
Tether.

73
Ergonomia e confort

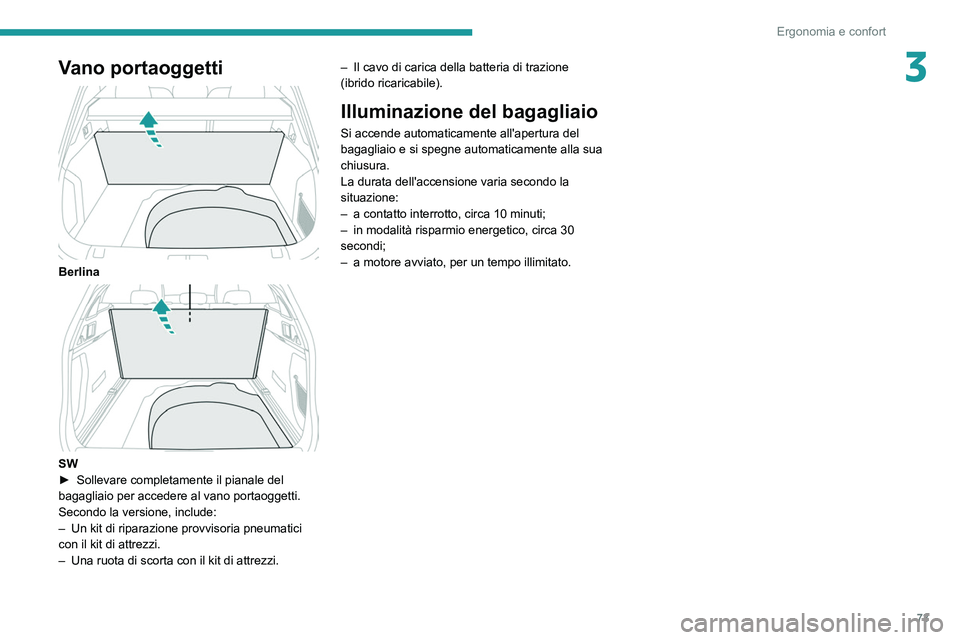

3Vano portaoggetti

Berlina

SW
► Sollevare completamente il pianale del
bagagliaio per accedere al vano portaoggetti.
Secondo la versione, include:
–

Un kit di riparazione provvisoria pneumatici
con il kit di attrezzi.
–


Una ruota di scorta con il kit di attrezzi. –


Il cavo di carica della batteria di trazione
(ibrido ricaricabile).
Illuminazione del bagagliaio
Si accende automaticamente all'apertura del
bagagliaio e si spegne automaticamente alla sua
chiusura.
La durata dell'accensione varia secondo la
situazione:
–

a contatto interrotto, circa 10 minuti;
–


in modalità risparmio energetico, circa 30
secondi;
–


a motore avviato, per un tempo illimitato.

74
Illuminazione e visibilità

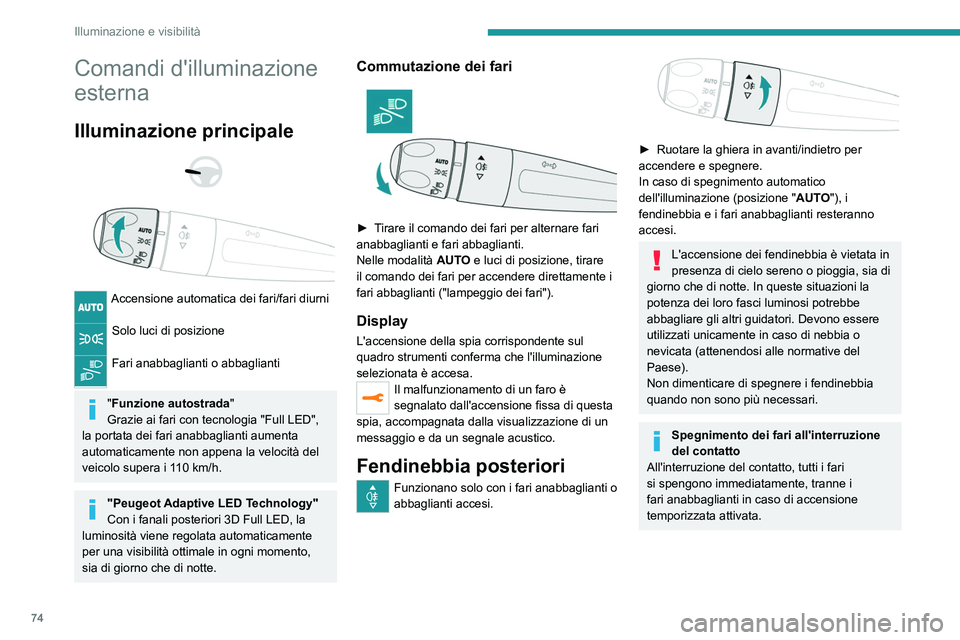

Comandi d'illuminazione
esterna
Illuminazione principale



Accensione automatica dei fari/fari diurni
Solo luci di posizione
Fari anabbaglianti o abbaglianti
"Funzione autostrada "
Grazie ai fari con tecnologia "Full LED",
la portata dei fari anabbaglianti aumenta
automaticamente non appena la velocità del
veicolo supera i 110
km/h.
"Peugeot Adaptive LED Technology"
Con i fanali posteriori 3D Full LED, la
luminosità viene regolata automaticamente
per una visibilità ottimale in ogni momento,
sia di giorno che di notte.
Commutazione dei fari

► Tirare il comando dei fari per alternare fari
anabbaglianti e fari abbaglianti.
Nelle modalità AUTO e luci di posizione, tirare
il comando dei fari per accendere direttamente i
fari abbaglianti ("lampeggio dei fari").
Display
L'accensione della spia corrispondente sul
quadro strumenti conferma che l'illuminazione
selezionata è accesa.
Il malfunzionamento di un faro è
segnalato dall'accensione fissa di questa
spia, accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Fendinebbia posteriori
Funzionano solo con i fari anabbaglianti o
abbaglianti accesi.


► Ruotare la ghiera in avanti/indietro per
accendere e spegnere.
In caso di spegnimento automatico
dell'illuminazione (posizione " AUT
O"), i
fendinebbia e i fari anabbaglianti resteranno
accesi.
L'accensione dei fendinebbia è vietata in
presenza di cielo sereno o pioggia, sia di
giorno che di notte. In queste situazioni la
potenza dei loro fasci luminosi potrebbe
abbagliare gli altri guidatori. Devono essere
utilizzati unicamente in caso di nebbia o
nevicata (attenendosi alle normative del
Paese).
Non dimenticare di spegnere i fendinebbia
quando non sono più necessari.
Spegnimento dei fari all'interruzione
del contatto
All'interruzione del contatto, tutti i fari
si spengono immediatamente, tranne i
fari anabbaglianti in caso di accensione
temporizzata attivata.
Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illuminazione,
ruotare la ghiera in posizione " AUTO", poi
sulla posizione scelta.
Se la porta del guidatore è aperta, un segnale
acustico temporaneo avverte il conducente
che i fari sono accesi.
Si spegneranno automaticamente al termine
di un tempo prestabilito, che dipende dallo
stato di carica della batteria (attivazione
modalità risparmio energetico).
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
Non guardare mai il fascio luminoso dei
fari a LED da una distanza troppo
ravvicinata. Rischio di gravi lesioni agli occhi!

75
Illuminazione e visibilità

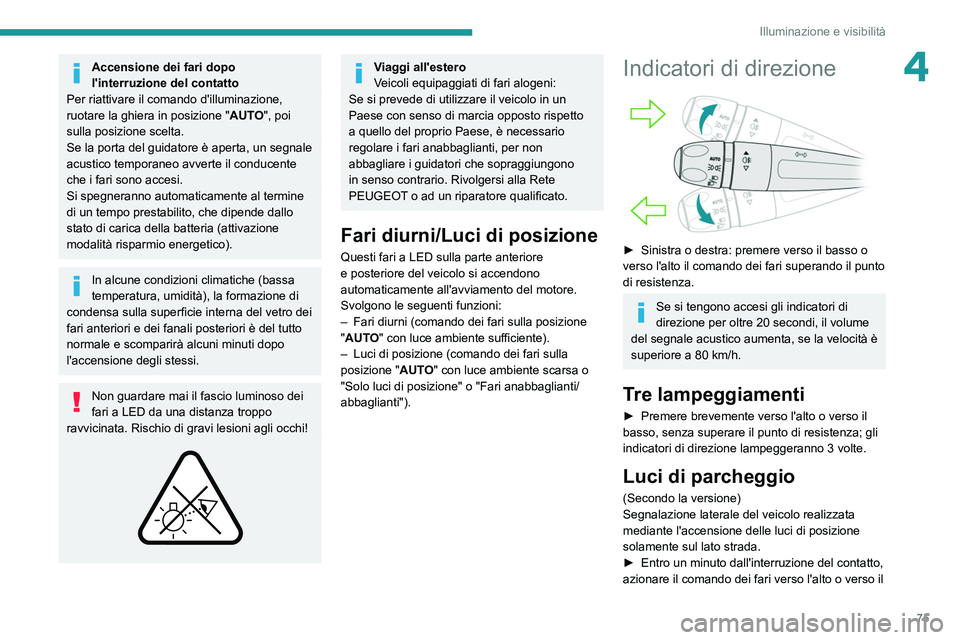

4Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illuminazione,
ruotare la ghiera in posizione " AUTO", poi
sulla posizione scelta.
Se la porta del guidatore è aperta, un segnale
acustico temporaneo avverte il conducente
che i fari sono accesi.
Si spegneranno automaticamente al termine
di un tempo prestabilito, che dipende dallo
stato di carica della batteria (attivazione
modalità risparmio energetico).
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
Non guardare mai il fascio luminoso dei
fari a LED da una distanza troppo
ravvicinata. Rischio di gravi lesioni agli occhi!


Viaggi all'estero
Veicoli equipaggiati di fari alogeni:
Se si prevede di utilizzare il veicolo in un
Paese con senso di marcia opposto rispetto
a quello del proprio Paese, è necessario
regolare i fari anabbaglianti, per non
abbagliare i guidatori che sopraggiungono
in senso contrario. Rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Fari diurni/Luci di posizione
Questi fari a LED sulla parte anteriore
e posteriore del veicolo si accendono
automaticamente all'avviamento del motore.
Svolgono le seguenti funzioni:
–

Fari diurni (comando dei fari sulla posizione
"

AUTO" con luce ambiente sufficiente).
–

Luci di posizione (comando dei fari sulla
posizione " AUT

O" con luce ambiente scarsa o
"Solo luci di posizione" o "Fari anabbaglianti/
abbaglianti").
Indicatori di direzione

► Sinistra o destra: premere verso il basso o
verso l'alto il comando dei fari superando il punto
di resistenza.
Se si tengono accesi gli indicatori di
direzione per oltre 20 secondi, il volume
del segnale acustico aumenta, se la velocità è
superiore a 80
km/h.
Tre lampeggiamenti
► Premere brevemente verso l'alto o verso il
basso, senza superare il punto di resistenza; gli
indicatori di direzione lampeggeranno 3 volte.
Luci di parcheggio
(Secondo la versione)
Segnalazione laterale del veicolo realizzata
mediante l'accensione delle luci di posizione
solamente sul lato strada.
►

Entro un minuto dall'interruzione del contatto,
azionare il comando dei fari verso l'alto o verso il

76

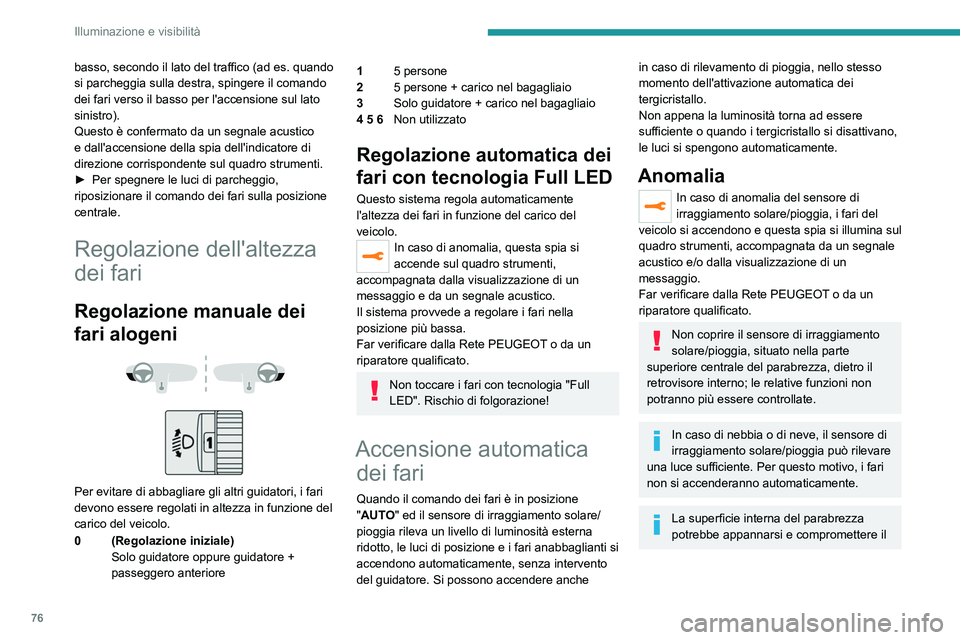

Illuminazione e visibilità
basso, secondo il lato del traffico (ad es. quando
si parcheggia sulla destra, spingere il comando
dei fari verso il basso per l'accensione sul lato
sinistro).
Questo è confermato da un segnale acustico
e dall'accensione della spia dell'indicatore di
direzione corrispondente sul quadro strumenti.
►

Per spegnere le luci di parcheggio,
riposizionare il comando dei fari sulla posizione
centrale.
Regolazione dell'altezza
dei fari
Regolazione manuale dei
fari alogeni




Per evitare di abbagliare gli altri guidatori, i fari
devono essere regolati in altezza in funzione del
carico del veicolo.
0 (Regolazione iniziale) Solo guidatore oppure guidatore +
passeggero anteriore
15 persone
2 5 persone + carico nel bagagliaio
3 Solo guidatore + carico nel bagagliaio
4 5 6 Non utilizzato
Regolazione automatica dei
fari con tecnologia
Full LED
Questo sistema regola automaticamente
l'altezza dei fari in funzione del carico del
veicolo.
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Il sistema provvede a regolare i fari nella
posizione più bassa.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Non toccare i fari con tecnologia "Full
LED". Rischio di folgorazione!
Accensione automatica dei fari
Quando il comando dei fari è in posizione
"AUTO" ed il sensore di irraggiamento solare/
pioggia rileva un livello di luminosità esterna
ridotto, le luci di posizione e i fari anabbaglianti si
accendono automaticamente, senza intervento
del guidatore. Si possono accendere anche
in caso di rilevamento di pioggia, nello stesso
momento dell'attivazione automatica dei
tergicristallo.
Non appena la luminosità torna ad essere
sufficiente o quando i tergicristallo si disattivano,
le luci si spengono automaticamente.
Anomalia
In caso di anomalia del sensore di
irraggiamento solare/pioggia, i fari del
veicolo si accendono e questa spia si illumina sul
quadro strumenti, accompagnata da un segnale
acustico e/o dalla visualizzazione di un
messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Non coprire il sensore di irraggiamento
solare/pioggia, situato nella parte
superiore centrale del parabrezza, dietro il
retrovisore interno; le relative funzioni non
potranno più essere controllate.
In caso di nebbia o di neve, il sensore di
irraggiamento solare/pioggia può rilevare
una luce sufficiente. Per questo motivo, i fari
non si accenderanno automaticamente.
La superficie interna del parabrezza
potrebbe appannarsi e compromettere il
funzionamento del sensore di irraggiamento
solare/pioggia.
In condizioni di freddo e umidità,
disappannare regolarmente il parabrezza.
Guide-me-home
e illuminazione
d'accoglienza
Accensione temporizzata dei fari
Automatico
Con la ghiera del comando dei fari sulla
posizione " AUTO" e in caso di scarsa
luminosità, i fari anabbaglianti si accendono
automaticamente all'interruzione del contatto.
È possibile attivare/disattivare questa
funzione e regolare la durata
dell'accensione temporizzata dei fari nel menu
Illumin esterna/Veicolo del display touch
screen.

77

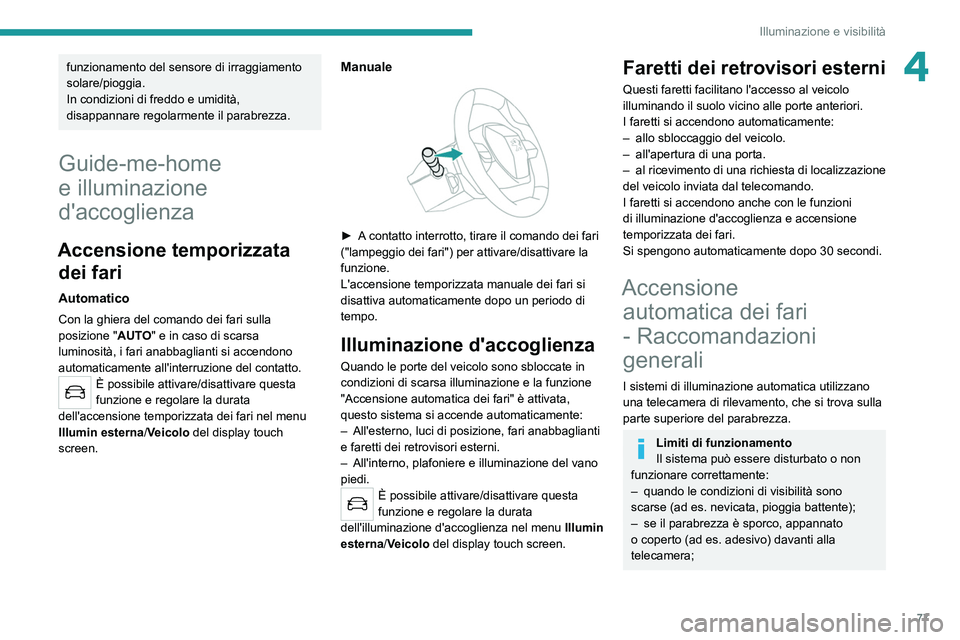

Illuminazione e visibilità
4funzionamento del sensore di irraggiamento
solare/pioggia.
In condizioni di freddo e umidità,
disappannare regolarmente il parabrezza.
Guide-me-home
e illuminazione
d'accoglienza
Accensione temporizzata dei fari
Automatico
Con la ghiera del comando dei fari sulla
posizione " AUTO" e in caso di scarsa
luminosità, i fari anabbaglianti si accendono
automaticamente all'interruzione del contatto.
È possibile attivare/disattivare questa
funzione e regolare la durata
dell'accensione temporizzata dei fari nel menu
Illumin esterna/Veicolo del display touch
screen.
Manuale

► A contatto interrotto, tirare il comando dei fari
("lampeggio dei fari") per attivare/disattivare la
funzione.
L'accensione temporizzata manuale dei fari si
disattiva automaticamente dopo un periodo di
tempo.
Illuminazione d'accoglienza
Quando le porte del veicolo sono sbloccate in
condizioni di scarsa illuminazione e la funzione
"Accensione automatica dei fari" è attivata,
questo sistema si accende automaticamente:
–

All'esterno, luci di posizione, fari anabbaglianti
e faretti dei retrovisori esterni.
–


All'interno, plafoniere e illuminazione del vano
piedi.
È possibile attivare/disattivare questa
funzione e regolare la durata
dell'illuminazione d'accoglienza nel menu Illumin
esterna /Veicolo del display touch screen.
Faretti dei retrovisori esterni
Questi faretti facilitano l'accesso al veicolo
illuminando il suolo vicino alle porte anteriori.
I faretti si accendono automaticamente:
–

allo sbloccaggio del veicolo.
–


all'apertura di una porta.
–


al ricevimento di una richiesta di localizzazione
del veicolo inviata dal telecomando.
I faretti si accendono anche con le funzioni
di illuminazione d'accoglienza e accensione
temporizzata dei fari.
Si spengono automaticamente dopo 30 secondi.
Accensione automatica dei fari
- Raccomandazioni
generali
I sistemi di illuminazione automatica utilizzano
una telecamera di rilevamento, che si trova sulla
parte superiore del parabrezza.
Limiti di funzionamento
Il sistema può essere disturbato o non
funzionare correttamente:
–

quando le condizioni di visibilità sono
scarse (ad es. nevicata, pioggia battente);
–


se il parabrezza è sporco, appannato
o coperto (ad es.

adesivo) davanti alla
telecamera;

78

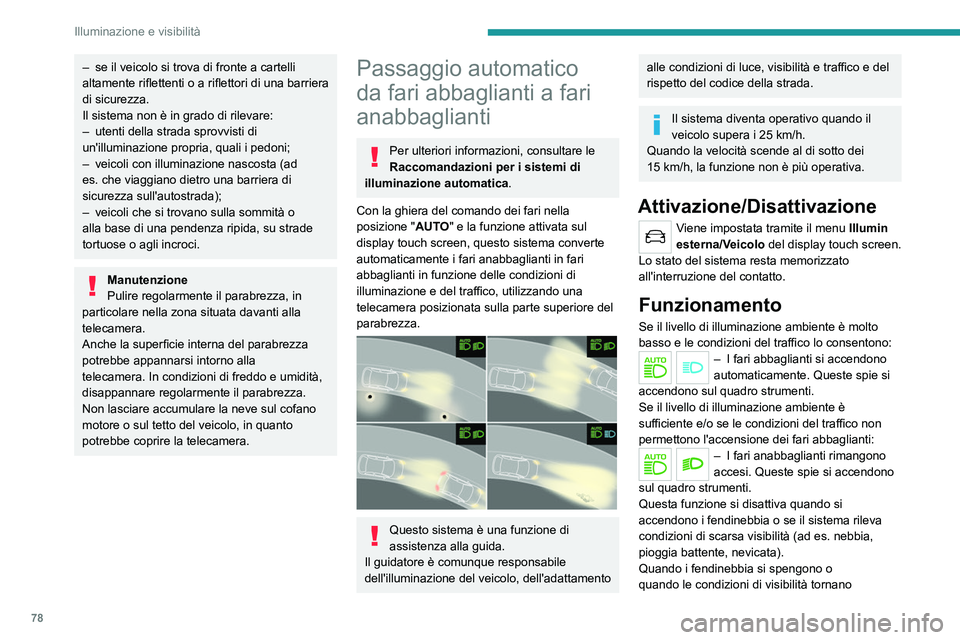

Illuminazione e visibilità
nuovamente favorevoli, la funzione si riattiva
automaticamente.
Questa spia si spegne quando la funzione
si disattiva.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può intervenire in
qualsiasi momento.
► Per mettere in pausa la funzione, passare
manualmente da fari anabbaglianti a fari
abbaglianti.
se le spie "AUTO" e "Fari anabbaglianti" erano
accese, il sistema passa ai fari abbaglianti;
se le spie "AUTO" e "Fari abbaglianti" erano
accese, il sistema passa ai fari anabbaglianti.
► Per riattivare la funzione, passare
nuovamente da fari anabbaglianti a fari
abbaglianti manualmente.
Anomalia
Se si verifica un'anomalia del sistema o
della telecamera, questa spia accende sul
quadro strumenti, accompagnata da un segnale
acustico e da un messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
