PEUGEOT 508 2021 Manuel du propriétaire (in French)

169
Informations pratiques

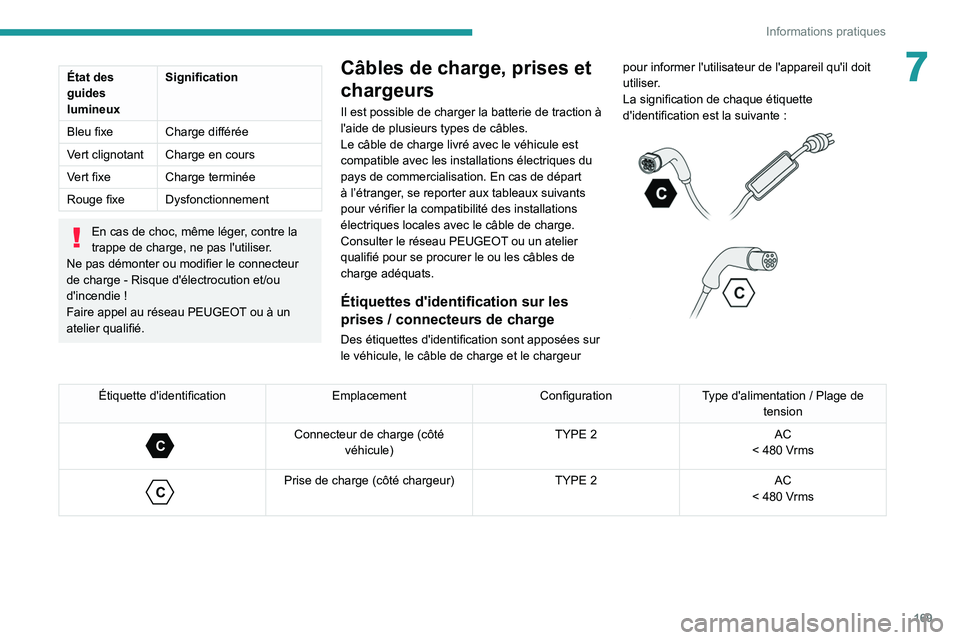

7État des
guides
lumineuxSignification
Bleu fixe Charge différée
Vert clignotant Charge en cours
Vert fixe Charge terminée
Rouge fixe Dysfonctionnement
En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câbles de charge, prises et
chargeurs
Il est possible de charger la batterie de traction à
l'aide de plusieurs types de câbles.
Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter aux tableaux suivants
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour se procurer le ou les câbles de
charge adéquats.
Étiquettes d'identification sur les
prises / connecteurs de charge
Des étiquettes d'identification sont apposées sur
le véhicule, le câble de charge et le chargeur pour informer l'utilisateur de l'appareil qu'il doit
utiliser.
La signification de chaque étiquette
d'identification est la suivante
:




Étiquette d'identification EmplacementConfigurationType d'alimentation / Plage de
tension

C
Connecteur de charge (côté véhicule) TYPE 2
AC
< 480 Vrms

C
Prise de charge (côté chargeur) TYPE 2AC
< 480 Vrms

170
Informations pratiques

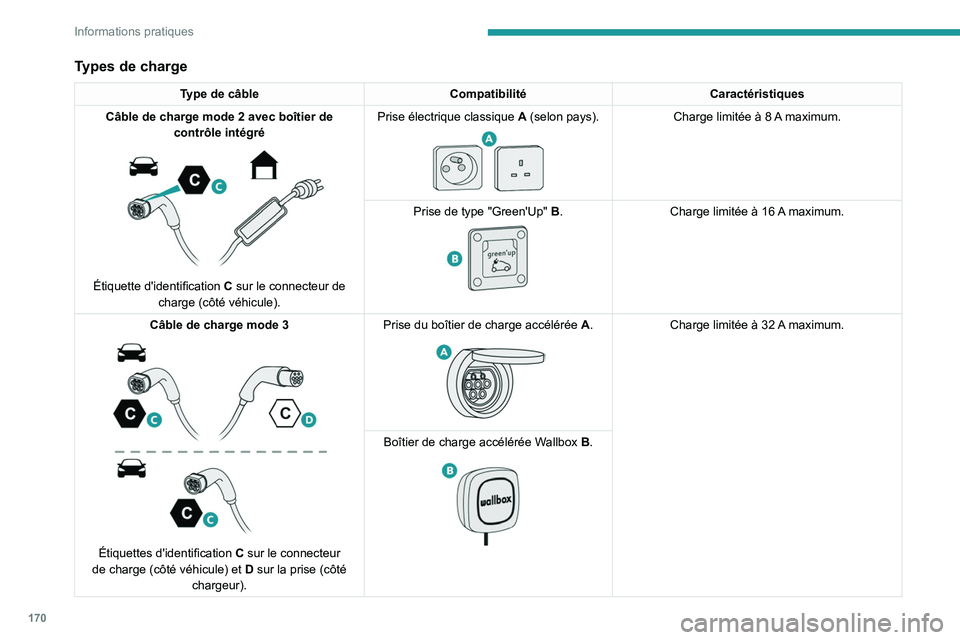

Types de charge
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Étiquette d'identification C sur le connecteur de
charge (côté véhicule). Prise électrique classique
A (selon pays).


Charge limitée à 8 A maximum.
Prise de type "Green'Up" B.


Charge limitée à 16 A maximum.
Câble de charge mode

3


Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et D sur la prise (côté
chargeur). Prise du boîtier de charge accélérée
A.


Charge limitée à 32 A maximum.
Boîtier de charge accélérée Wallbox B.

171
Informations pratiques
7Le temps de charge estimatif est indiqué
au combiné au branchement du véhicule.
Il varie en fonction de différents facteurs tels
que la température extérieure ou la qualité du
réseau électrique.
Si la température extérieure est inférieure
à -10°C, il est recommandé de brancher le
véhicule dès que possible car le temps de
charge peut augmenter significativement. La
batterie de traction pourrait ne pas se charger
complètement.
Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (mode 3)
Ne pas démonter ou modifier le boîtier
de charge accélérée
- Risque d'électrocution
et/ou d'incendie
!
Pour connaître les consignes d’utilisation,
se reporter à la notice du boîtier de charge
accélérée.

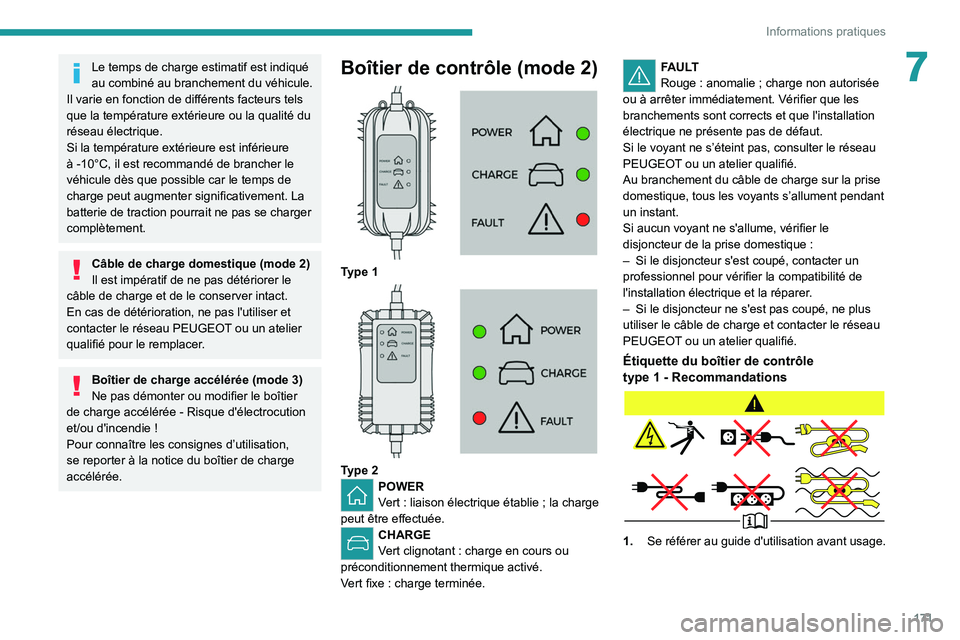

Boîtier de contrôle (mode 2)

Type 1

Type 2POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT

ou un atelier qualifié.
Étiquette du boîtier de contrôle
type 1 - Recommandations
1.Se référer au guide d'utilisation avant usage.

172
Informations pratiques
2.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
3. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
4. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
5. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
6. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
7. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux. 8.
Ne jamais immerger ce câble de charge
dans l'eau.
9. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
10. Ne pas débrancher la fiche murale pour
arrêter la charge.
11 . Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
12. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
13. Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
14. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT. 15.
Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.

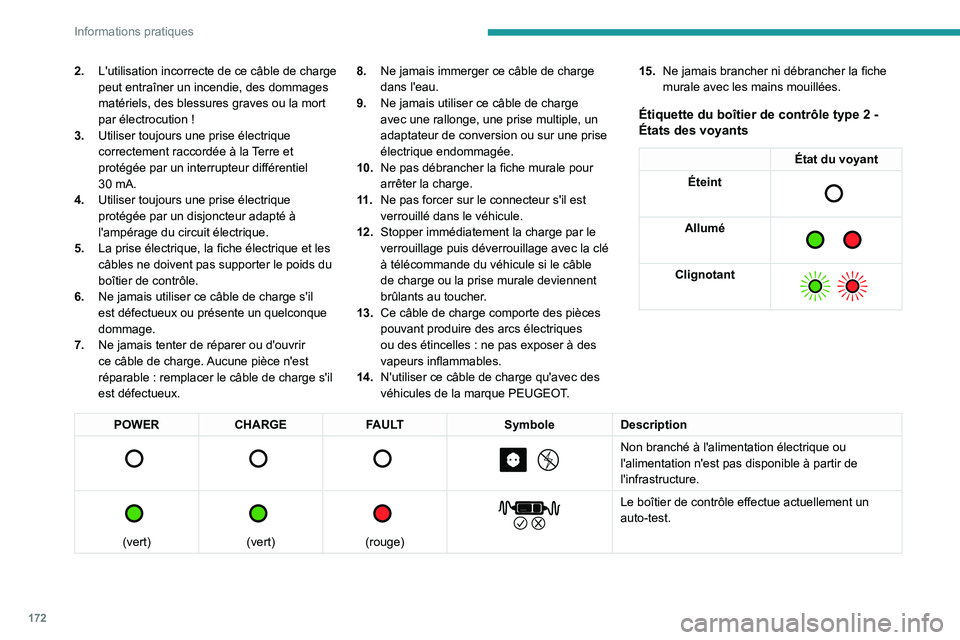

Étiquette du boîtier de contrôle type 2 -
États des voyants
État du voyant
Éteint

Allumé

Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.

173
Informations pratiques

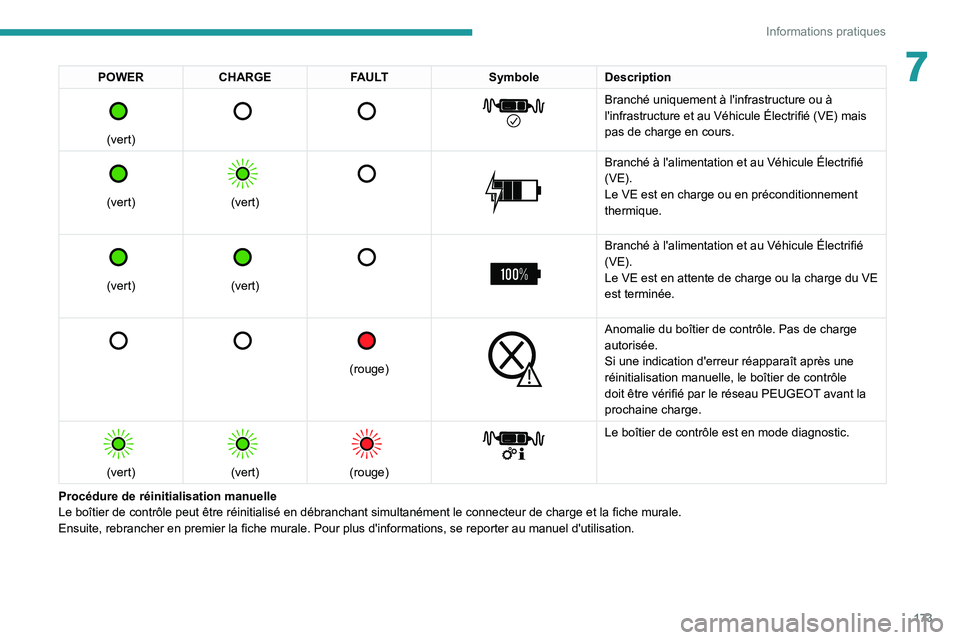

7POWERCHARGE FAULT SymboleDescription

(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.

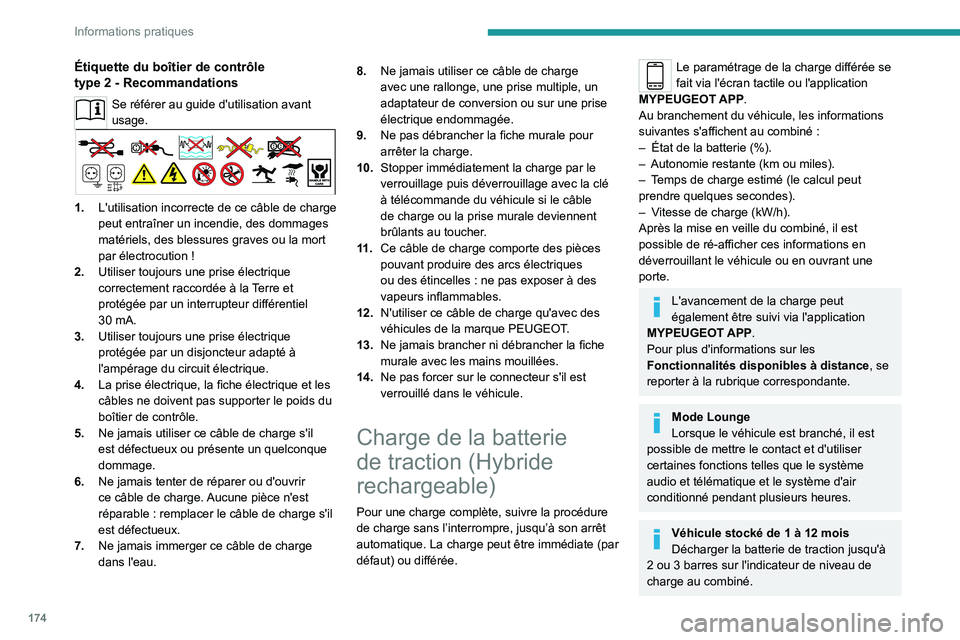

174
Informations pratiques
Étiquette du boîtier de contrôle
type 2 - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau. 8.
Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Charge de la batterie
de traction (Hybride
rechargeable)
Pour une charge complète, suivre la procédure
de charge sans l’interrompre, jusqu’à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MYPEUGEOT APP.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de la batterie (%).
–


Autonomie restante (km ou miles).
–


T

emps de charge estimé (le calcul peut
prendre quelques secondes).
–

V

itesse de charge (kW/h).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Mode Lounge
Lorsque le véhicule est branché, il est
possible de mettre le contact et d'utiliser
certaines fonctions telles que le système
audio et télématique et le système d'air
conditionné pendant plusieurs heures.
Véhicule stocké de 1 à 12 mois
Décharger la batterie de traction jusqu'à
2 ou 3
barres sur l'indicateur de niveau de
charge au combiné.

175
Informations pratiques
7Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Se reporter à la rubrique Batteries
d'accessoires (Hybride rechargeable)
pour la procédure de débranchement des
batteries.

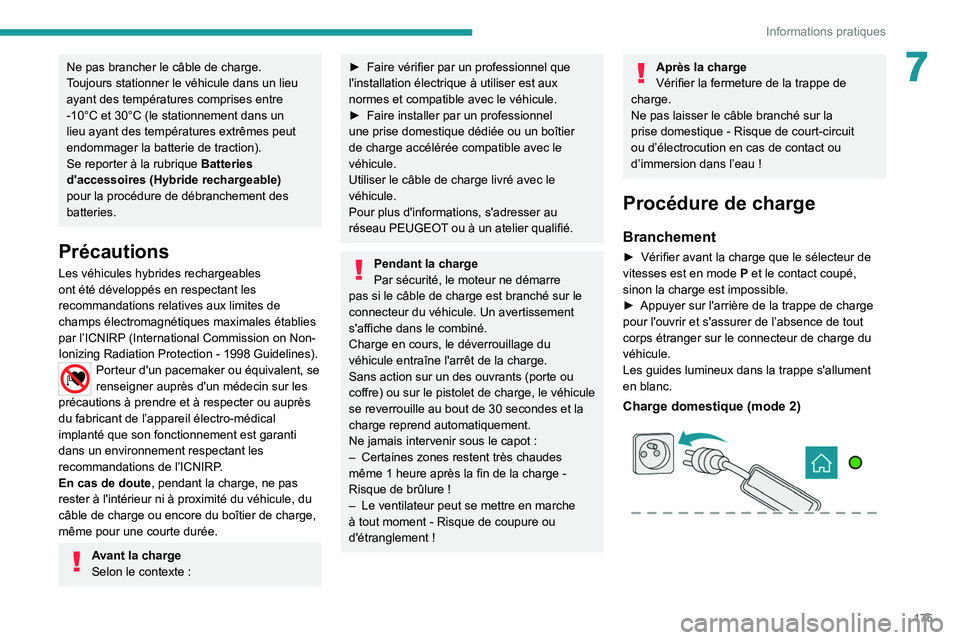

Précautions
Les véhicules hybrides rechargeables
ont été développés en respectant les
recommandations relatives aux limites de
champs électromagnétiques maximales établies
par l’ICNIRP (International Commission on Non-
Ionizing Radiation Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute , pendant la charge, ne pas
rester à l'intérieur ni à proximité du véhicule, du
câble de charge ou encore du boîtier de charge,
même pour une courte durée.
Avant la charge
Selon le contexte :
► Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►

Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pour plus d'informations, s'adresser au
réseau PEUGEOT

ou à un atelier qualifié.
Pendant la charge
Par sécurité, le moteur ne démarre
pas si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Appuyer sur l'arrière de la trappe de charge
pour l'ouvrir et s'assurer de l’absence de tout
corps étranger sur le connecteur de charge du
véhicule.
Les guides lumineux dans la trappe s'allument
en blanc.

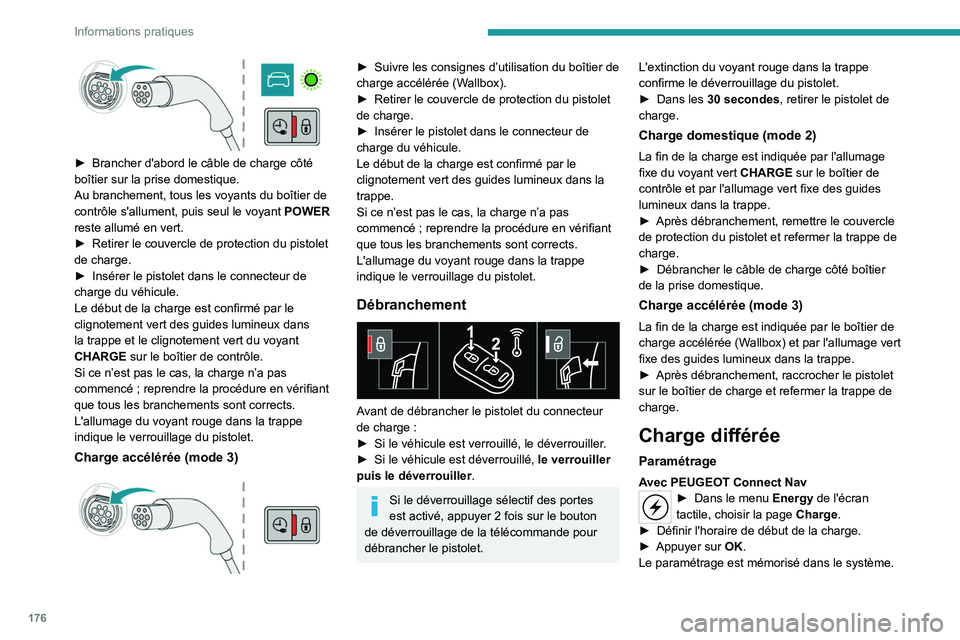

Charge domestique (mode 2)

176
Informations pratiques

► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans
la trappe et le clignotement vert du voyant
CHARGE

sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est verrouillé, le déverrouiller
.
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
Si le déverrouillage sélectif des portes
est activé, appuyer 2
fois sur le bouton
de déverrouillage de la télécommande pour
débrancher le pistolet. L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et par l'allumage vert fixe des guides
lumineux dans la trappe.
►

Après débranchement, remettre le couvercle
de protection du pistolet et refermer la trappe de
charge.
►


Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge accélérée (Wallbox) et par l'allumage vert
fixe des guides lumineux dans la trappe.
►

Après débranchement, raccrocher le pistolet
sur le boîtier de charge et refermer la trappe de
charge.
Charge différée
Paramétrage
Avec PEUGEOT Connect Nav► Dans le menu Energy de l'écran
tactile, choisir la page Charge.
►

Définir l'horaire de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.

177
Informations pratiques

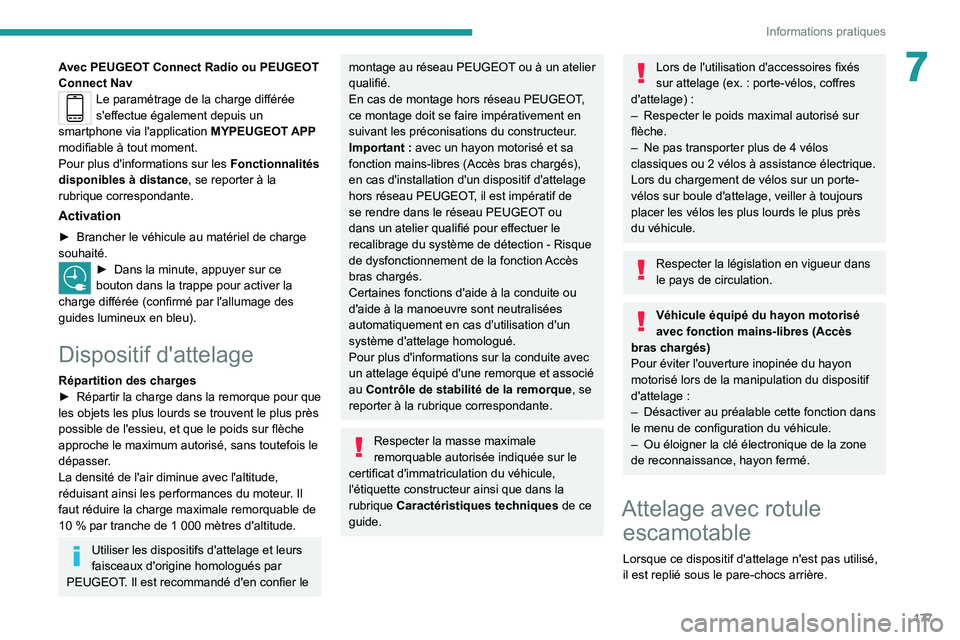

7Avec PEUGEOT Connect Radio ou PEUGEOT
Connect Nav
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MYPEUGEOT APP
modifiable à tout moment.
Pour plus d'informations sur les Fonctionnalités
disponibles à distance , se reporter à la
rubrique correspondante.
Activation
► Brancher le véhicule au matériel de charge
souhaité.
► Dans la minute, appuyer sur ce
bouton dans la trappe pour activer la
charge différée (confirmé par l'allumage des
guides lumineux en bleu).
Dispositif d'attelage
Répartition des charges
► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser
.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Important
: avec un hayon motorisé et sa
fonction mains-libres (Accès bras chargés),
en cas d'installation d'un dispositif d'attelage
hors réseau PEUGEOT, il est impératif de
se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié pour effectuer le
recalibrage du système de détection
- Risque
de dysfonctionnement de la fonction Accès
bras chargés.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Lors de l'utilisation d'accessoires fixés
sur attelage (ex. : porte-vélos, coffres
d'attelage)
:
–

Respecter le poids maximal autorisé sur
flèche.
–


Ne pas transporter plus de 4
vélos
classiques ou 2
vélos à assistance électrique.
Lors du chargement de vélos sur un porte-
vélos sur boule d'attelage, veiller à toujours
placer les vélos les plus lourds le plus près
du véhicule.
Respecter la législation en vigueur dans
le pays de circulation.
Véhicule équipé du hayon motorisé
avec fonction mains-libres (Accès
bras chargés)
Pour éviter l'ouverture inopinée du hayon
motorisé lors de la manipulation du dispositif
d'attelage
:
–

Désactiver au préalable cette fonction dans
le menu de configuration du véhicule.
–


Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
Attelage avec rotule escamotable
Lorsque ce dispositif d'attelage n'est pas utilisé,
il est replié sous le pare-chocs arrière.

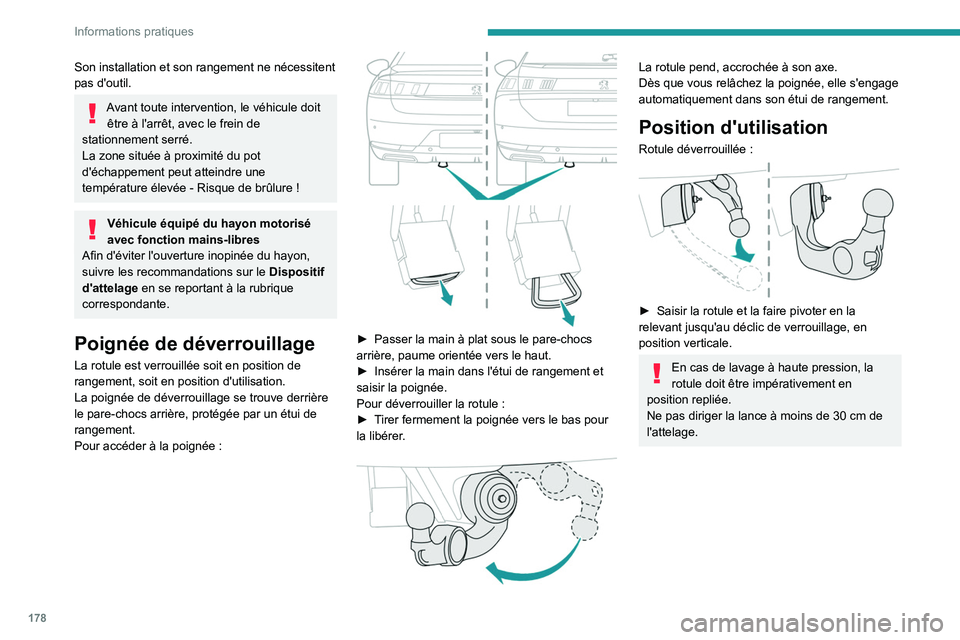

178
Informations pratiques
Son installation et son rangement ne nécessitent
pas d'outil.
Avant toute intervention, le véhicule doit être à l'arrêt, avec le frein de
stationnement serré.
La zone située à proximité du pot
d'échappement peut atteindre une
température élevée
- Risque de brûlure !
Véhicule équipé du hayon motorisé
avec fonction mains-libres
Afin d'éviter l'ouverture inopinée du hayon,
suivre les recommandations sur le Dispositif
d'attelage en se reportant à la rubrique
correspondante.
Poignée de déverrouillage
La rotule est verrouillée soit en position de
rangement, soit en position d'utilisation.
La poignée de déverrouillage se trouve derrière
le pare-chocs arrière, protégée par un étui de
rangement.
Pour accéder à la poignée
:


► Passer la main à plat sous le pare-chocs
arrière, paume orientée vers le haut.
►

Insérer la main dans l'étui de rangement et
saisir la poignée.
Pour déverrouiller la rotule

:
►

T
irer fermement la poignée vers le bas pour
la libérer.


La rotule pend, accrochée à son axe.
Dès que vous relâchez la poignée, elle s'engage
automatiquement dans son étui de rangement.
Position d'utilisation
Rotule déverrouillée :

► Saisir la rotule et la faire pivoter en la
relevant jusqu'au déclic de verrouillage, en
position verticale.
En cas de lavage à haute pression, la
rotule doit être impérativement en
position repliée.
Ne pas diriger la lance à moins de 30
cm de
l'attelage.
