209
En cas de panne

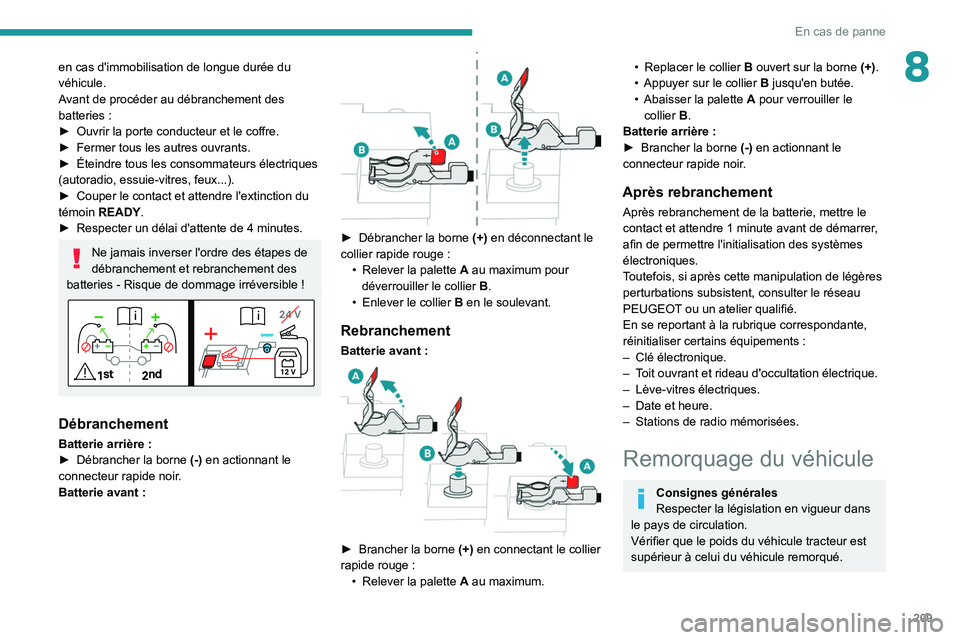

8en cas d'immobilisation de longue durée du
véhicule.
Avant de procéder au débranchement des
batteries :
►
Ouvrir la porte conducteur et le coffre.
►
Fermer tous les autres ouvrants.
►
Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►
Couper le contact et attendre l'extinction du
témoin
READY.
►
Respecter un délai d'attente de 4
minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries
- Risque de dommage irréversible !
Débranchement
Batterie arrière :
► Débrancher la borne (-)
en actionnant le
connecteur rapide noir.
Batterie avant
:
► Débrancher la borne (+) en déconnectant le
collier rapide rouge :
•
Relever la palette
A
au maximum pour
déverrouiller le collier
B
.
•
Enlever le collier
B
en le soulevant.
Rebranchement
Batterie avant :
► Brancher la borne (+) en connectant le collier
rapide rouge :
•
Relever la palette
A
au maximum.
• Replacer le collier B ouvert sur la borne (+).
• Appuyer sur le collier B jusqu'en butée.
•
Abaisser la palette
A
pour verrouiller le
collier
B
.
Batterie arrière
:
►
Brancher la borne (-)
en actionnant le
connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–
Clé électronique.
–
T
oit ouvrant et rideau d'occultation électrique.
–
Lève-vitres électriques.
–
Date et heure.
–
Stations de radio mémorisées.
Remorquage du véhicule
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Page 212 of 292

210
En cas de panne

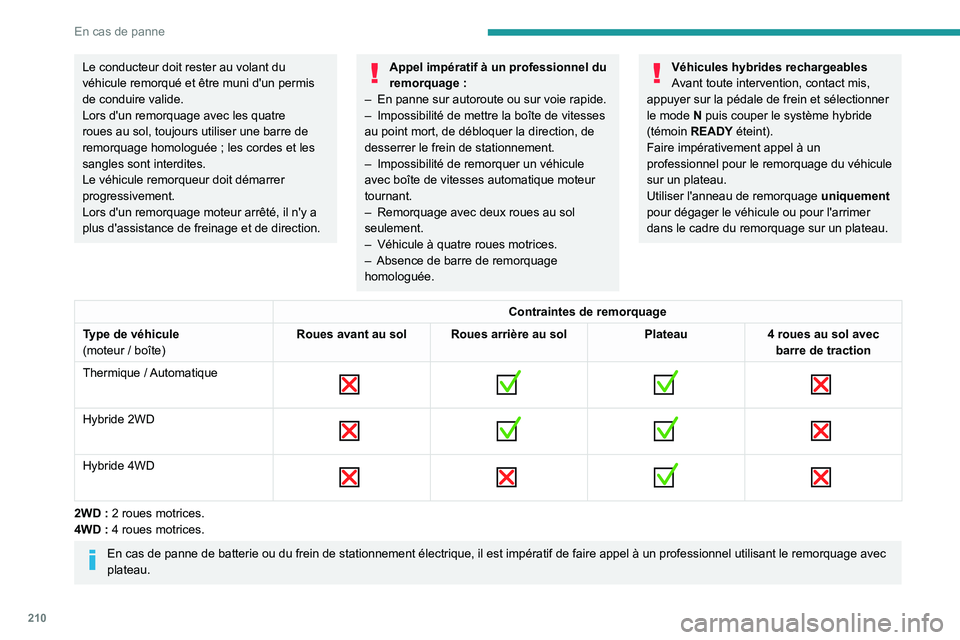

Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée ; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.Appel impératif à un professionnel du
remorquage :
–
En panne sur autoroute ou sur voie rapide.
–
Impossibilité de mettre la boîte de vitesses
au point mort, de débloquer la direction, de
desserrer le frein de stationnement.
–
Impossibilité de remorquer un véhicule
avec boîte de vitesses automatique moteur
tournant.
–
Remorquage avec deux roues au sol
seulement.
–
Véhicule à quatre roues motrices.
–
Absence de barre de remorquage
homologuée.
Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).
Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.
Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.
Contraintes de remorquage
Type de véhicule
(moteur
/ boîte) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique
/ Automatique
Hybride 2WD
Hybride 4WD
2WD : 2 roues motrices.
4WD : 4 roues motrices.
En cas de panne de batterie ou du frein de stationnement électrique, \
il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau.
Page 213 of 292

2 11
En cas de panne

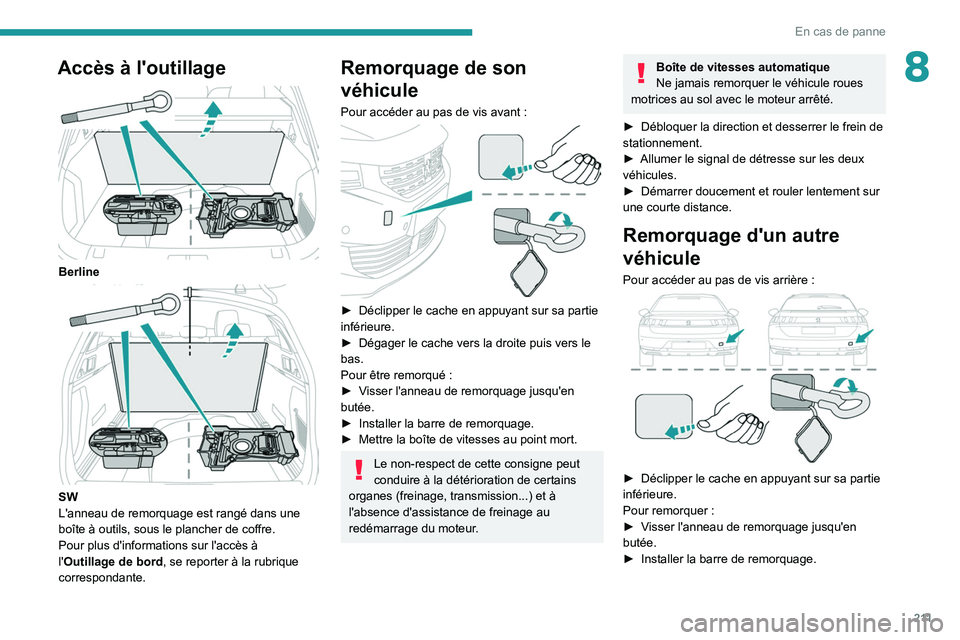

8Accès à l'outillage
Berline
SW
L'anneau de remorquage est rangé dans une
boîte à outils, sous le plancher de coffre.
Pour plus d'informations sur l'accès à
l'Outillage de bord, se reporter à la rubrique
correspondante.
Remorquage de son
véhicule
Pour accéder au pas de vis avant :
► Déclipper le cache en appuyant sur sa partie
inférieure.
►
Dégager le cache vers la droite puis vers le
bas.
Pour être remorqué
:
►
V
isser l'anneau de remorquage jusqu'en
butée.
►
Installer la barre de remorquage.
►
Mettre la boîte de vitesses au point mort.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission...) et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Boîte de vitesses automatique
Ne jamais remorquer le véhicule roues
motrices au sol avec le moteur arrêté.
►
Débloquer la direction et desserrer le frein de
stationnement.
►
Allumer le signal de détresse sur les deux
véhicules.
►
Démarrer doucement et rouler lentement sur
une courte distance.
Remorquage d'un autre
véhicule
Pour accéder au pas de vis arrière :
► Déclipper le cache en appuyant sur sa partie
inférieure.
Pour remorquer
:
►
V
isser l'anneau de remorquage jusqu'en
butée.
►
Installer la barre de remorquage.
Page 214 of 292

212
En cas de panne

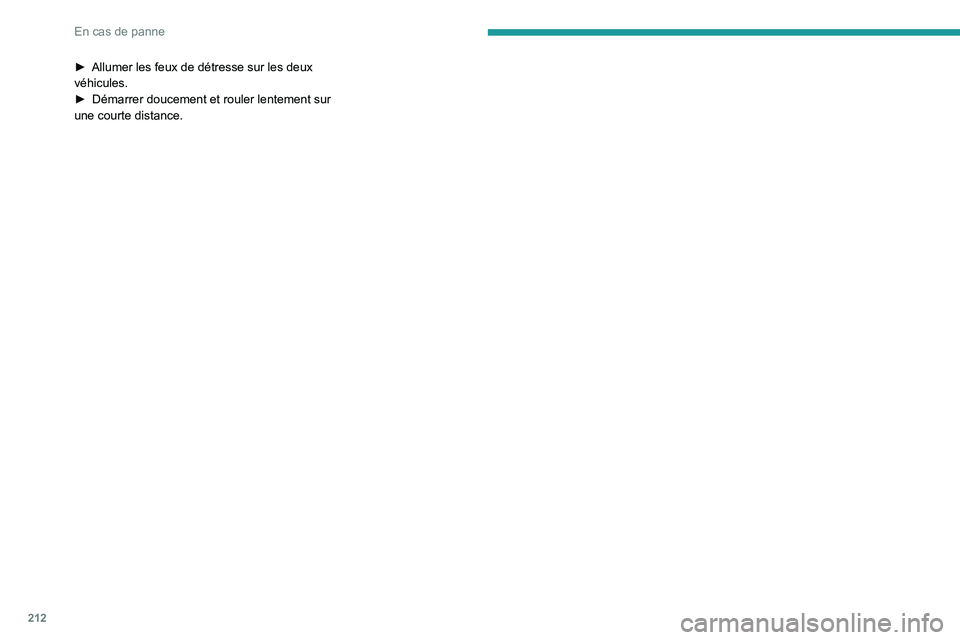

► Allumer les feux de détresse sur les deux
véhicules.
►
Démarrer doucement et rouler lentement sur
une courte distance.
Page 215 of 292

213

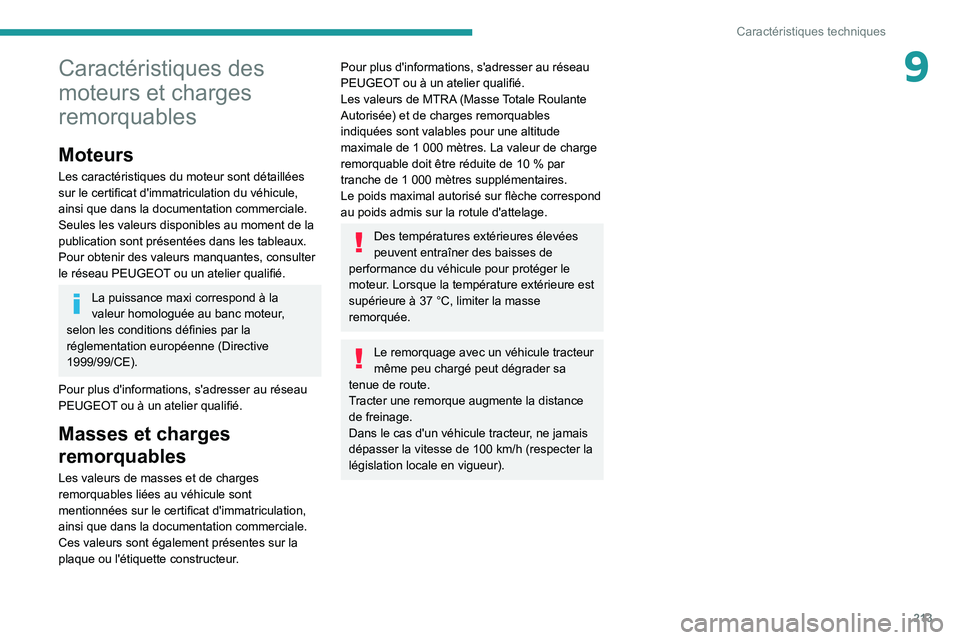

Caractéristiques techniques
9Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation européenne (Directive
1999/99/CE).
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).
Page 216 of 292

214
Caractéristiques techniques

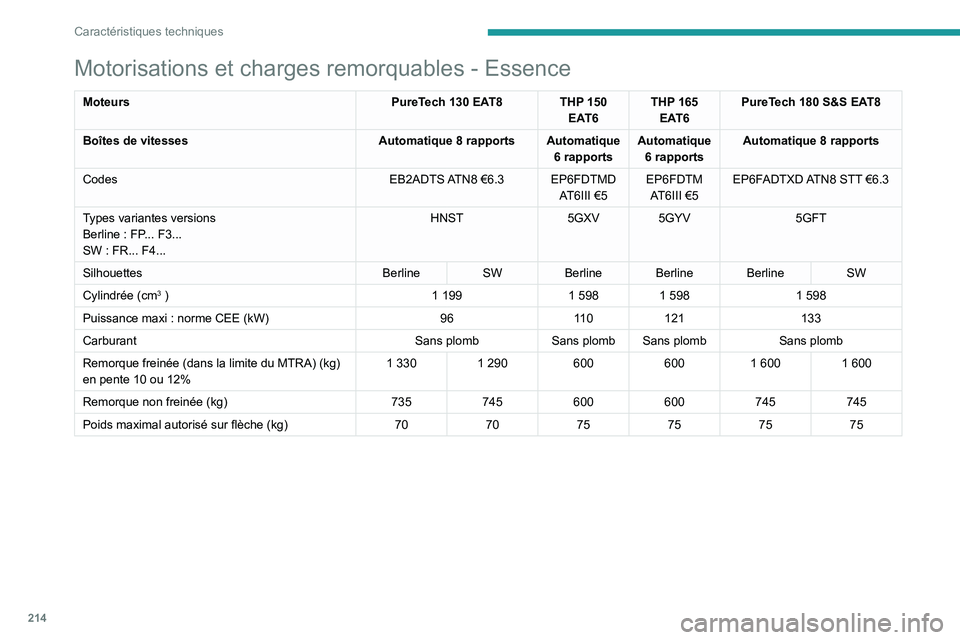

Motorisations et charges remorquables - Essence
MoteursPureTech 130 EAT8 THP 150
EAT6THP 165
EAT6 PureTech 180 S&S EAT8
Boîtes de vitesses Automatique 8
rapports Automatique 6
rapportsAutomatique
6
rapportsAutomatique 8
rapports
Codes EB2ADTS ATN8 €6.3EP6FDTMD
AT6III €5 EP6FDTM
AT6III €5 EP6FADTXD ATN8 STT €6.3
Types variantes versions
Berline
: FP... F3...
SW
: FR... F4... HNST
5GXV 5GYV 5GFT
Silhouettes BerlineSWBerline Berline Berline SW
Cylindrée (cm
3 ) 1 1991 5981 598 1 598
Puissance maxi : norme CEE (kW) 9611 0121 133
Carburant Sans plombSans plomb Sans plomb Sans plomb
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 1 330
1 290 6006001 600 1 600
Remorque non freinée (kg) 735745600600745745
Poids maximal autorisé sur flèche (kg) 707075757575
Page 217 of 292

215
Caractéristiques techniques

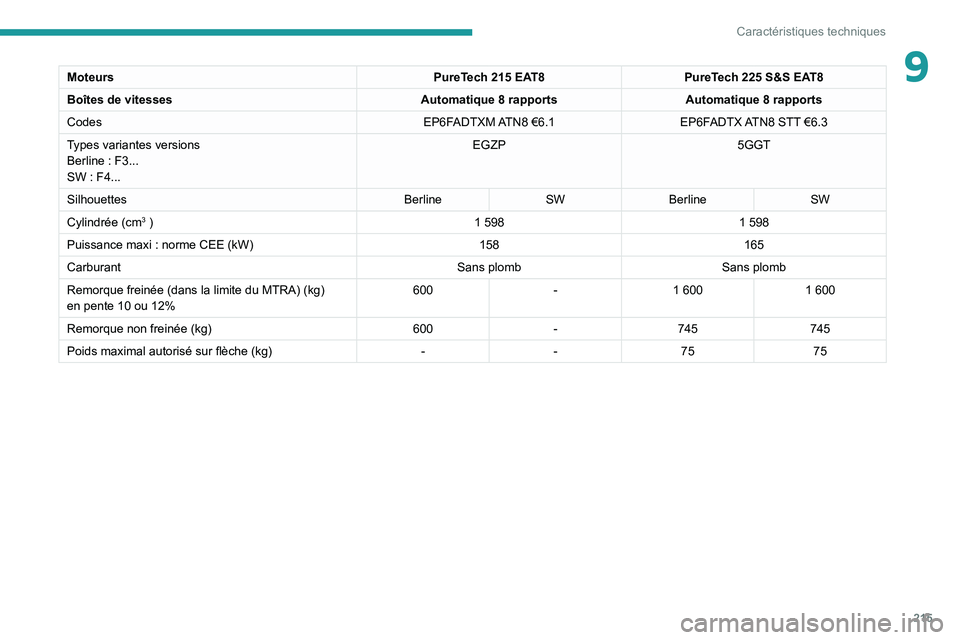

9MoteursPureTech 215 EAT8PureTech 225 S&S EAT8
Boîtes de vitesses Automatique 8
rapportsAutomatique 8
rapports
Codes EP6FADTXM ATN8 €6.1EP6FADTX ATN8 STT €6.3
Types variantes versions
Berline
: F3...
SW
: F4... EGZP
5GGT
Silhouettes BerlineSWBerline SW
Cylindrée (cm
3 ) 1 5981 598
Puissance maxi : norme CEE (kW) 158165
Carburant Sans plombSans plomb
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 600
-1 600 1 600
Remorque non freinée (kg) 600-745 745
Poids maximal autorisé sur flèche (kg) --75 75
Page 218 of 292

216
Caractéristiques techniques

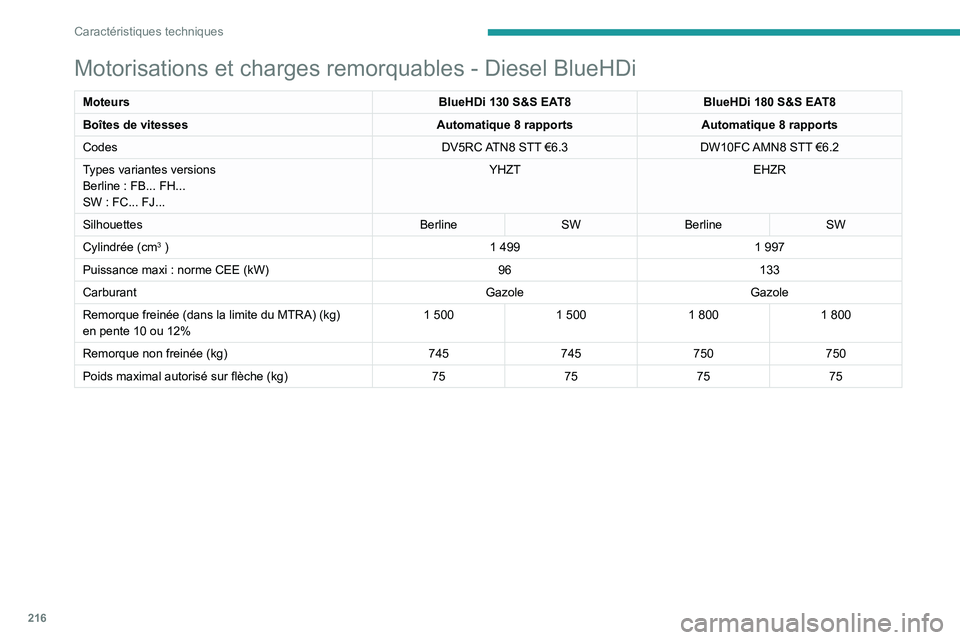

Motorisations et charges remorquables - Diesel BlueHDi
MoteursBlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Boîtes de vitesses Automatique 8
rapportsAutomatique 8
rapports
Codes DV5RC ATN8 STT €6.3DW10FC AMN8 STT €6.2
Types variantes versions
Berline
: FB... FH...
SW
: FC... FJ... YHZT
EHZR
Silhouettes BerlineSWBerline SW
Cylindrée (cm
3 ) 1 4991 997
Puissance maxi : norme CEE (kW) 96133
Carburant GazoleGazole
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 1 500
1 5001 8001 800
Remorque non freinée (kg) 745745750750
Poids maximal autorisé sur flèche (kg) 75757575
Page 219 of 292

217
Caractéristiques techniques

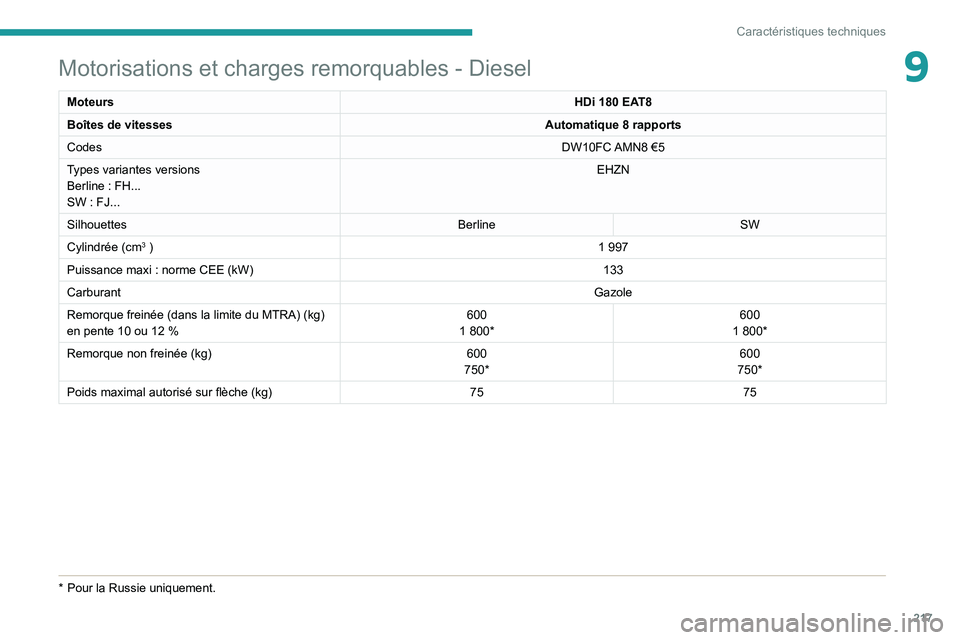

9Motorisations et charges remorquables - Diesel
MoteursHDi 180 EAT8
Boîtes de vitesses Automatique 8
rapports
Codes DW10FC AMN8 €5
Types variantes versions
Berline
: FH...
SW
: FJ... EHZN
Silhouettes BerlineSW
Cylindrée (cm
3 ) 1 997
Puissance maxi : norme CEE (kW) 133
Carburant Gazole
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12
% 600
1 800* 600
1 800*
Remorque non freinée (kg) 600
750* 600
750*
Poids maximal autorisé sur flèche (kg) 7575
* Pour la Russie uniquement.
Page 220 of 292

218
Caractéristiques techniques

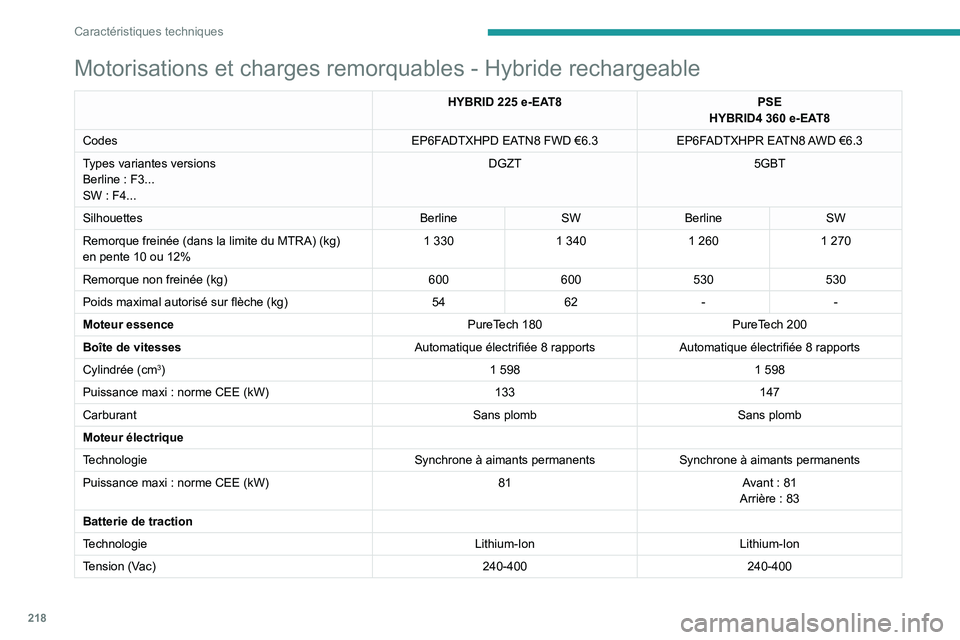

Motorisations et charges remorquables - Hybride rechargeable
HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Codes EP6FADTXHPD EATN8 FWD €6.3EP6FADTXHPR EATN8 AWD €6.3
Types variantes versions
Berline
: F3...
SW
: F4... DGZT
5GBT
Silhouettes BerlineSWBerline SW
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12% 1 330
1 3401 2601 270
Remorque non freinée (kg) 600600530530
Poids maximal autorisé sur flèche (kg) 5462 --
Moteur essence PureTech
180 PureTech
200
Boîte de vitesses Automatique électrifiée 8
rapports Automatique électrifiée 8
rapports
Cylindrée (cm
3) 1 5981 598
Puissance maxi : norme CEE (kW) 133147
Carburant Sans plombSans plomb
Moteur électrique
Technologie Synchrone à aimants permanentsSynchrone à aimants permanents
Puissance maxi
: norme CEE (kW) 81Avant : 81
Arrière : 83
Batterie de traction
Technologie Lithium-IonLithium-Ion
Tension (Vac) 240-400240-400
