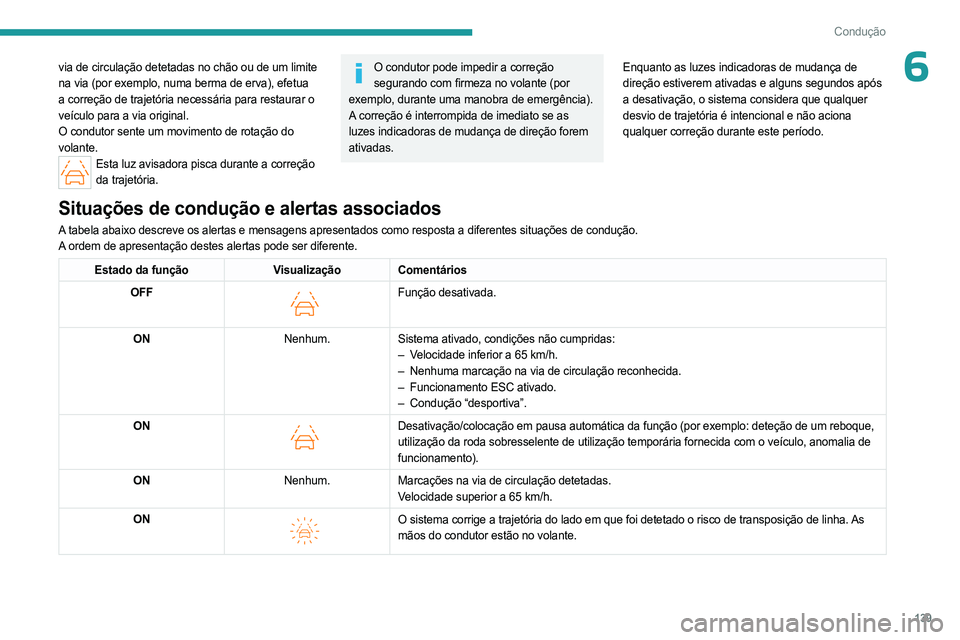

139
Condução
6via de circulação detetadas no chão ou de um limite
na via (por exemplo, numa berma de erva), efetua
a correção de trajetória necessária para restaurar o
veículo para a via original.
O condutor sente um movimento de rotação do
volante.
Esta luz avisadora pisca durante a correção da trajetória.
O condutor pode impedir a correção segurando com firmeza no volante (por
exemplo, durante uma manobra de emergência).
A correção é interrompida de imediato se as
luzes indicadoras de mudança de direção forem
ativadas. Enquanto as luzes indicadoras de mudança de
direção estiverem ativadas e alguns segundos após
a desativação, o sistema considera que qualquer
desvio de trajetória é intencional e não aciona
qualquer correção durante este período.
Situações de condução e alertas associados
A tabela abaixo descreve os alertas e mensagens apresentados como respost\
a a diferentes situações de condução.
A ordem de apresentação destes alertas pode ser diferente.
Estado da função
Visualização Comentários
OFF

Função desativada.
ON Nenhum.Sistema ativado, condições não cumpridas:
–

V
elocidade inferior a 65 km/h.
–

Nenhuma marcação na via de circulação reconhecida.
–


Funcionamento ESC ativado.
–


Condução “desportiva”.
ON

Desativação/colocação em pausa automática da função\
(por exemplo: deteção de um reboque,
utilização da roda sobresselente de utilização temporária\
fornecida com o veículo, anomalia de
funcionamento).
ON Nenhum.Marcações na via de circulação detetadas.
Velocidade superior a 65
km/h.
ON


O sistema corrige a trajetória do lado em que foi detetado o risco de\
transposição de linha. As
mãos do condutor estão no volante.

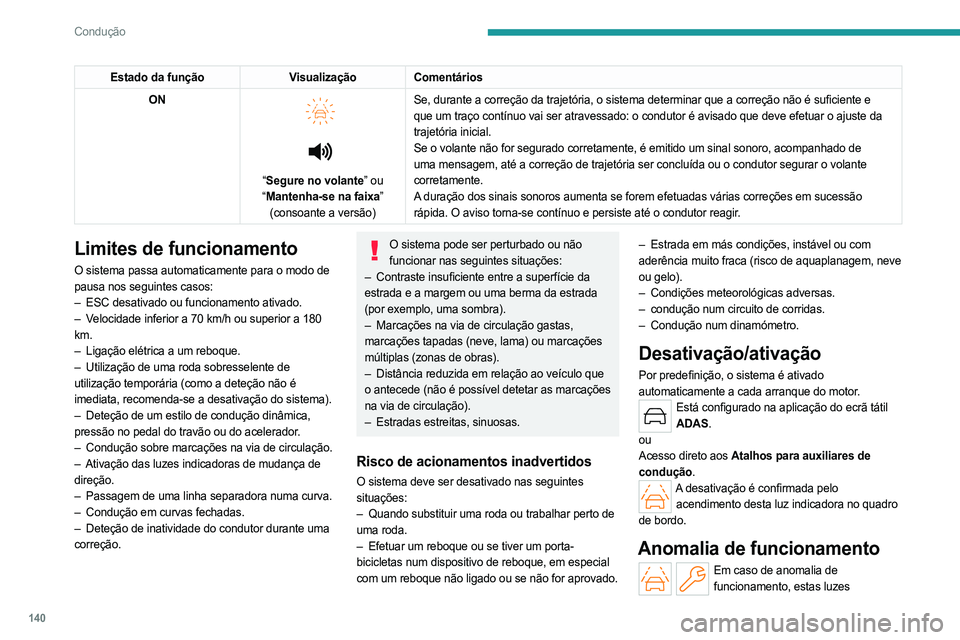

140
Condução
Estado da funçãoVisualização Comentários
ON



“ Segure no volante” ou
“ Mantenha-se na faixa”
(consoante a versão) Se, durante a correção da trajetória, o sistema determinar que a correção não é suficiente e
que um traço contínuo vai ser atravessado: o condutor é avisado\
que deve efetuar o ajuste da
trajetória inicial.
Se o volante não for segurado corretamente, é emitido um sinal son\
oro, acompanhado de
uma mensagem, até a correção de trajetória ser concluída \
ou o condutor segurar o volante
corretamente.
A duração dos sinais sonoros aumenta se forem efetuadas várias c\
orreções em sucessão
rápida. O aviso torna-se contínuo e persiste até o condutor rea\
gir.
Limites de funcionamento
O sistema passa automaticamente para o modo de
pausa nos seguintes casos:
–

ESC desativado ou funcionamento ativado.
–


V
elocidade inferior a 70 km/h ou superior a 180
km.
–

Ligação elétrica a um reboque.
–


Utilização de uma roda sobresselente de

utilização temporária (como a deteção não é
imediata, recomenda-se a desativação do sistema).
–

Deteção de um estilo de condução dinâmica,

pressão no pedal do travão ou do acelerador.
–

Condução sobre marcações na via de circulação.
–


Ativação das luzes indicadoras de mudança de

direção.
–

Passagem de uma linha separadora numa curva.
–


Condução em curvas fechadas.
–


Deteção de inatividade do condutor durante uma

correção.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:
–

Contraste insuficiente entre a superfície da

estrada e a margem ou uma berma da estrada
(por exemplo, uma sombra).
–

Marcações na via de circulação gastas,

marcações tapadas (neve, lama) ou marcações
múltiplas (zonas de obras).
–

Distância reduzida em relação ao veículo que

o antecede (não é possível detetar as marcações
na via de circulação).
–

Estradas estreitas, sinuosas.
Risco de acionamentos inadvertidos
O sistema deve ser desativado nas seguintes
situações:
–
Quando substituir uma roda ou trabalhar perto de

uma roda.
–

Efetuar um reboque ou se tiver um porta-
bicicletas num dispositivo de reboque, em especial


com um reboque não ligado ou se não for aprovado. –

Estrada em más condições, instável ou com

aderência muito fraca (risco de aquaplanagem, neve
ou gelo).
–
Condições meteorológicas adversas.
–

condução num circuito de corridas.
–

Condução num dinamómetro.
Desativação/ativação
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
Está configurado na aplicação do ecrã tátil
ADAS.
ou
Acesso direto aos Atalhos para auxiliares de
condução.
A desativação é confirmada pelo acendimento desta luz indicadora no quadro
de bordo.
Anomalia de funcionamento
Em caso de anomalia de funcionamento, estas luzes

141
Condução
6avisadoras acendem-se no quadro de bordo,
acompanhadas da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
Esta luz avisadora acende-se no quadro de bordo com a mensagem “Sensor de
assistência de condução sujo: Limpe o sensor,
consulte o Manual do utilizador” se o sensor
estiver obstruído.
Isto é um comportamento normal, o que não requer
a assistência de uma oficina autorizada.
Neste caso, pare o veículo e verifique se a câmara
dianteira está tapados com sujidade, lama, areia,
neve, gelo ou qualquer objeto que impeça a
deteção.
O sistema fica de novo operacional depois do
campo de deteção ser limpo.
Controlo dos ângulos
mortos
Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.


Este sistema avisa o condutor da presença
potencialmente perigosa de outro veículo
(automóvel, camião, motociclo) nos ângulos mortos
do veículo (áreas ocultas no campo de visão do
condutor) através dos sensores situados nas partes
laterais dos para-choques.


Uma luz avisadora surge no retrovisor exterior do
lado em questão:
–

fixa
, imediatamente, quando se é ultrapassado.
–

a piscar
, após cerca de um segundo, ao
ultrapassar um veículo lentamente utilizando a luz
indicadora de mudança de direção.
Ativação/desativação
Está configurado na aplicação do ecrã tátil ADAS.
Quando liga o veículo, a luz avisadora acende-se
em cada retrovisor para indicar que o sistema está
ativado.
O estado do sistema é memorizado depois de
desligar a ignição.
O sistema é desativado automaticamente em caso de reboque com um dispositivo de
reboque homologado pela PEUGEOT.
Condições de funcionamento
– Todos os veículos circulam no mesmo sentido e
em faixas contíguas.
–

A
velocidade do veículo deve ser entre 12 e 140
km/h.
–

Quando ultrapassar um veículo, a diferença de

velocidade é inferior a 10 km/h.
–

Quando for ultrapassado por um veículo, a

diferença de velocidade é inferior a 25 km/h.
–

O trânsito flui normalmente.
–


A
ultrapassagem de um veículo durante um
determinado período de tempo e o veículo que está
a ser ultrapassado permanecer num ângulo morto.
–

Se circular numa via em linha reta ou em curva

ligeira.
–

O veículo não possuir um reboque, caravana, etc.

142
Condução
Limites de funcionamento



Nenhum alerta é acionado nas seguintes condições:
– presença de objetos fixos (por exemplo, veículos
estacionados, barreiras de proteção, postes de
iluminação, sinais de trânsito).
–

veículos que se desloquem em sentido inverso.
–


em estradas sinuosas ou no caso de curvas

apertadas.
–

em ultrapassagens ou se for ultrapassado por

um veículo muito comprido (por exemplo, camiões,
autocarros), ambos detetados num ângulo morto na
traseira e presentes no campo de visão do condutor
na parte dianteira.
–

manobra de ultrapassagem rápida.
–


tráfego muito intenso: os veículos, detetados à

frente e atrás, são confundidos com um camião ou
objeto fixo.
Anomalia de funcionamento
Se ocorrer uma anomalia de funcionamento, esta luz avisadora acende-se no quadro de
bordo, acompanhada de uma mensagem.
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
O sistema pode ser perturbado temporariamente por determinadas
condições climáticas (por exemplo, chuva,
granizo).
Em particular, a condução em piso molhado
ou a transição de uma área seca para uma
área molhada pode causar alertas falsos (por
exemplo, a presença de gotas de água no
ângulo morto é interpretada como um veículo).
Com mau tempo ou no inverno, assegure-se de
que os sensores não ficam cobertos de lama,
gelo ou neve.
Procure não tapar a zona de aviso, situada nos
retrovisores exteriores ou nas zonas de deteção
situadas nos para-choques dianteiro e traseiro,
com etiquetas adesivas ou outros objetos; esta
situação pode afetar o funcionamento correto do
sistema.
Ajuda ao estacionamento
Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.


Este sistema deteta e assinala a proximidade
de obstáculos (por exemplo, peões, veículos,
árvores, barreiras) através de sensores situados no
para-choques.

143
Condução
6Ajuda ao estacionamento traseira
O arranque do sistema está disponível nas
seguintes situações:
–

quando a marcha-atrás está engrenada.
–


quando o veículo se desloca para trás (por

exemplo, num declive, em ponto-morto).
É indicado por um sinal sonoro de confirmação e
uma mensagem no ecrã.
Se um obstáculo for detetado assim que a alavanca de marcha-atrás for engrenada, é
emitido um sinal de deteção diretamente, em vez
do sinal sonoro de confirmação.
Se não for emitido um sinal sonoro, a indicação ou
a mensagem de aviso não forem apresentadas, isso
significa que existe uma anomalia no sistema.
Ajuda sonora

Os sinais do sistema assinalam a presença de
obstáculos na zona de deteção do sensor e no
percurso do veículo definidos pela orientação do
volante.


Dependendo da versão, no exemplo apresentado,
apenas os obstáculos presentes na área sombreada
são assinalados pela ajuda sonora.
As informações de proximidade são fornecidas por
um sinal sonoro intermitente cuja frequência vai
aumentando à medida que o veículo se aproxima
do obstáculo.
Quando a distância entre o veículo e o obstáculo é
inferior a cerca de trinta centímetros, o sinal sonoro
torna-se contínuo.
O som emitido pelo altifalante (direito ou esquerdo)
indica o lado em que está localizado o obstáculo.
O sinal sonoro é suspenso automaticamente
quando o veículo fica parado durante alguns
segundos.
O sinal sonoro é restaurado automaticamente
quando o veículo é arrancado novamente ou se um
obstáculo se aproximar do veículo.
Ajustar o sinal sonoro de deteçãoQuando carrega neste botão, é aberta uma janela para regular o
volume do sinal sonoro.
Carregar neste botão ativa/desativa o som do sinal sonoro.
Ajuda visual

Isto complementa o sinal sonoro, sem ter em conta
a trajetória do veículo, através da apresentação
de barras no ecrã cuja localização representa a
distância entre o obstáculo e o veículo (branco:
obstáculos mais distantes, laranja: obstáculos
próximos, vermelho: obstáculos muito próximos).
Quando o obstáculo está muito próximo, o símbolo
de “Perigo” é apresentado no ecrã.
Fechar a janela de visualização do sistema
Se carregar neste botão, a janela de visualização do sistema é fechada.
Esta luz avisadora fica intermitente durante a deteção de obstáculos no quadro de bordo.
Silenciar a ajuda sonora/fechar a ajuda visual
Se o sinal sonoro de deteção for silenciado ou
a janela de visualização do sistema for fechada
pelo condutor durante a deteção de obstáculos,
apenas a luz avisadora continua a piscar no
quadro de bordo.

144
Condução
Ajuda ao estacionamento dianteira
Como complemento à ajuda ao estacionamento
traseiro, a ajuda ao estacionamento dianteiro
é ativada quando é detetado um obstáculo na
dianteira e a velocidade do veículo permanece
inferior a 10 km/h.
O funcionamento da ajuda ao estacionamento
dianteiro é suspenso se o veículo parar durante
mais de três segundos na marcha avante, se um
obstáculo já não for detetado ou a velocidade do
veículo exceder 10 km/h.
O som difundido pelo altifalante (dianteiro
ou traseiro) permite determinar a
localização do obstáculo relativamente ao
veículo, à frente ou atrás do trajeto.
Ajuda ao estacionamento lateral


Com quatro sensores adicionais situados ao lado
dos para-choques, o sistema regista a posição dos
obstáculos durante a manobra e assinala-os quando
estes se encontram ao lado do veículo.
Apenas os obstáculos fixos são indicados
corretamente. Os obstáculos móveis
detetados no início da manobra podem ser
indicados por engano, enquanto que os objetos
móveis que aparecem junto ao veículo, mas que
não foram registados anteriormente, não serão
indicados.
Os objetos memorizados durante a manobra vão deixar de ser armazenados
depois de desligar a ignição.
Desativação/ativação
(Consoante o país de comercialização)
Por predefinição, o sinal sonoro é ativado
automaticamente sempre que a marcha-atrás é
engrenada.
O sistema não pode ser desativado.
Pode iniciar o sistema manualmente e ativar/
desativar o sinal sonoro na aplicação de ecrã
tátil ADAS.


A ajuda ao estacionamento traseira é
desativada automaticamente se um
reboque ou um porta-bicicletas é ligado a um
dispositivo de reboque de acordo com as
recomendações do fabricante.
Nesse caso, é apresentado o contorno de um
reboque na parte traseira do veículo.
Quando ligar o veículo, o gráfico e os sinais sonoros estão apenas disponíveis depois
do ecrã tátil ser iniciado.
Limites de funcionamento
Se a mala estiver demasiado carregada, o veículo
pode inclinar, afetando as medições de distância.
Em caso de anomalia na caixa de velocidades, o
sistema não é ativado quando a marcha-atrás for
engrenada.
Anomalia de funcionamento
Em caso de anomalia de funcionamento, esta luz avisadora acende-se no quadro de
bordo, acompanhada da apresentação de uma
mensagem e de um sinal sonoro (breve).
Solicite a verificação por parte de um concessionário
PEUGEOT ou por uma oficina autorizada.
Esta luz avisadora acende-se no quadro de bordo com a mensagem “Sensor de ajuda
ao estacionamento sujo: limpe o sensor,
consulte o Manual do utilizador” se o sensor
estiver obstruído.

145
Condução
6Isto é um comportamento normal, o que não requer
a assistência de uma oficina autorizada.
Neste caso, pare o veículo e verifique se os
sensores dianteiros e/ou traseiros estão tapados
com sujidade, lama, areia, neve, gelo ou qualquer
objeto que impeça a deteção.
O sistema fica de novo operacional depois do
campo de deteção ser limpo.
Visiopark 1
Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.
Quando a marcha-atrás é engrenada, com o motor
em funcionamento, este sistema permite visualizar
imagens das zonas à volta do veículo no ecrã tátil
utilizando uma câmara localizada na traseira do
veículo.




O ecrã divide-se em 3 partes com um menu lateral,
uma vista de contexto e uma vista do topo do
veículo na zona circundante.
A ajuda ao estacionamento completa a informação
sobre a vista do topo do veículo.
Estão disponíveis várias vistas de contexto:
–
V
ista de zoom automático.
–

V
ista padrão.
–

V
ista panorâmica.
Consoante o contexto, o sistema escolhe a melhor
vista a apresentar (normal ou zoom automático).
O tipo de vista pode ser alterado em qualquer altura
durante a manobra.
O estado do sistema não é guardado quando a
ignição é desligada.
Princípio de funcionamento

Com a câmara, a zona circundante do veículo é
gravada durante manobras a baixa velocidade.
É criada uma imagem da parte superior do veículo
na zona circundante em tempo real (na parte lateral
do ecrã), à medida que o veículo avança.
Esta vista facilita o alinhamento do veículo durante
o estacionamento e a perceção de obstáculos próximos. Apaga-se automaticamente se o veículo
ficar demasiado tempo parado.
Definições
No menu lateral:Esta janela permite efetuar as seguintes
operações:
–

regular o volume do sinal sonoro.
–


Acionar a lavagem da câmara (consoante o

equipamento).
Este botão permite ligar/desligar o sinal sonoro.
Ativação/desativação
Para ativar a câmara, engate a marcha-atrás.
O sistema está desativado:
–

quando mudar da velocidade de marcha-atrás.
–


ao premir a cruz no canto superior esquerdo do

ecrã tátil.
Vista de zoom automático

A câmara traseira regista a área à volta do veículo
durante a manobra para reconstituir uma imagem a
partir da parte traseira do veículo no ambiente em
que se encontra, permitindo realizar a manobra do
veículo contornando obstáculos circundantes.

146
Condução
Ao utilizar os sensores situados no para-choques
traseiro, a vista de zoom automático é apresentada
quando o veículo se aproxima de um obstáculo
na linha vermelha (a menos de 30 cm) durante a
manobra.
Esta vista está apenas disponível automaticamente.
Os obstáculos podem parecer mais afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
A ajuda ao estacionamento também fornece
informações adicionais sobre a área à volta do
veículo.
Vista padrão

A zona situada atrás do seu veículo é apresentada
no ecrã.
As linhas azuis 1 representam a largura do veículo
com os retrovisores abertos; a direção muda em
função da posição do volante.
A linha vermelha 2 representa uma distância de
30
cm em relação ao para-choques traseiro; as
duas linhas azuis 3 e 4 representam 1
m e 2 m
respetivamente.
Esta vista está disponível automaticamente ou se
selecioná-la no menu lateral.
Vista panorâmica

A vista panorâmica permite-lhe sair, em marcha-
atrás, de um lugar de estacionamento, antecipando
a chegada de veículos, peões ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Esta vista apenas está disponível se selecioná-la no
menu lateral.
Visiopark 2
Para obter mais informações, consulte as Recomendações gerais sobre as ajudas
à condução e à manobra.
Este sistema permite-lhe visualizar a zona
circundante do veículo no ecrã tátil através de
câmaras, situadas na parte dianteira e traseira do
veículo.




O ecrã divide-se em 4 partes com dois menus
laterais, uma vista de contexto e uma vista do topo
do veículo na zona circundante.
A ajuda ao estacionamento completa a informação
sobre a vista do topo do veículo.
Consoante o ângulo de visão escolhido no menu
no lado esquerdo, o sistema fornece ajuda
visual específica em determinadas condições
de condução, por exemplo, quando entra num
cruzamento sem visibilidade ou faz uma manobra
em áreas com visibilidade reduzida.
Estão disponíveis várias vistas de contexto na parte
de trás ou da frente:
–
V
ista de zoom automático.
–

V
ista padrão.
–

V
ista panorâmica.
Consoante o contexto, o sistema escolhe a melhor
vista a apresentar (normal ou zoom automático).
O tipo de vista pode ser alterado em qualquer altura
durante a manobra.
O estado do sistema não é guardado quando a
ignição é desligada.

147
Condução
6Princípio de funcionamento
Vista reconstituída
As câmaras são ativadas e é apresentada no ecrã
tátil uma reconstrução da vista do topo do seu
veículo da zona circundante.
Vista em direto

As vistas dianteira e traseira são apresentadas
automaticamente na vista do topo do veículo.
Pode selecionar também a zona correspondente
para visualizar qualquer vista em direto.
A vista dianteira pode ser selecionada na marcha
avante até 16 km/h.
Instalar o resguardo para países de muito frio pode alterar a imagem transmitida pela
câmara dianteira.
Definições
No menu lateral:Esta janela permite efetuar as seguintes operações:
–

regular o volume do sinal sonoro.
–


regular a luminosidade.
–


regular o contraste. –


Acionar a lavagem da câmara (consoante o

equipamento).
Este botão permite ligar/desligar o sinal sonoro.
Ativação/desativação
Automático
Com a câmara traseira, o motor em funcionamento
e o veículo parado, a visão traseira é apresentada
automaticamente se a marcha-atrás estiver
engrenada.
Com a câmara dianteira, o motor em funcionamento
e a uma velocidade inferior a 16 km/h, a visão
dianteira é apresentada automaticamente se a
marcha-atrás estiver engrenada.
Manual
► Na aplicação do ecrã tátil ADAS,
selecione Funções>Câmara panorâmica
O sistema é desativado:
–

automaticamente para a parte traseira, quando

mudar da velocidade de marcha-atrás.
–

automaticamente para a parte dianteira, a uma

velocidade superior a cerca de 16 km/h.
–

ao premir a cruz no canto superior esquerdo do

ecrã tátil.
Vista de zoom automático

A câmara dianteira ou traseira grava a zona
circundante durante a manobra para criar uma
vista dianteira ou traseira do topo do veículo, o que
permite manobrar o veículo entre os obstáculos
circundantes.
Ao utilizar os sensores situados no para-choques
dianteiro ou traseiro, a vista de zoom automático é
apresentada quando o veículo se aproxima de um
obstáculo na linha vermelha (a menos de 30 cm)
durante a manobra.
Esta vista está apenas disponível automaticamente.
Consoante a versão, pode ser ativada/desativada
na aplicação ADAS do ecrã tátil.
Os obstáculos podem parecer mais afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
A ajuda ao estacionamento também fornece
informações adicionais sobre a área à volta do
veículo.

148
Condução

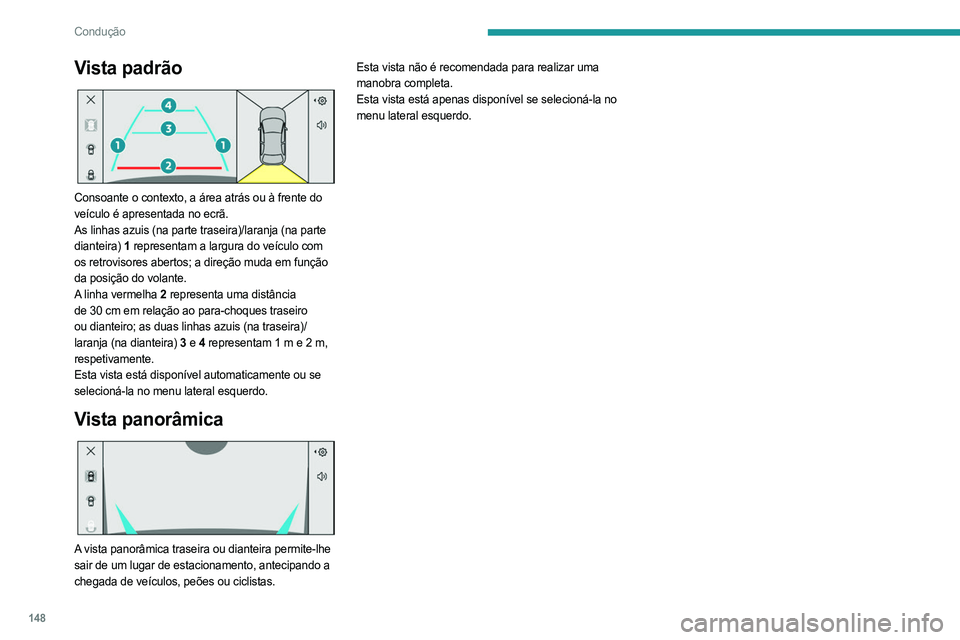

Vista padrão

Consoante o contexto, a área atrás ou à frente do
veículo é apresentada no ecrã.
As linhas azuis (na parte traseira)/laranja (na parte
dianteira)
1 representam a largura do veículo com


os retrovisores abertos; a direção muda em função
da posição do volante.
A linha vermelha 2 representa uma distância
de 30 cm em relação ao para-choques traseiro
ou dianteiro; as duas linhas azuis (na traseira)/
laranja (na dianteira)
3 e 4 representam 1 m e 2
m,
respetivamente.
Esta vista está disponível automaticamente ou se
selecioná-la no menu lateral esquerdo.
Vista panorâmica

A vista panorâmica traseira ou dianteira permite-lhe
sair de um lugar de estacionamento, antecipando a
chegada de veículos, peões ou ciclistas. Esta vista não é recomendada para realizar uma
manobra completa.
Esta vista está apenas disponível se selecioná-la no
menu lateral esquerdo.
