150

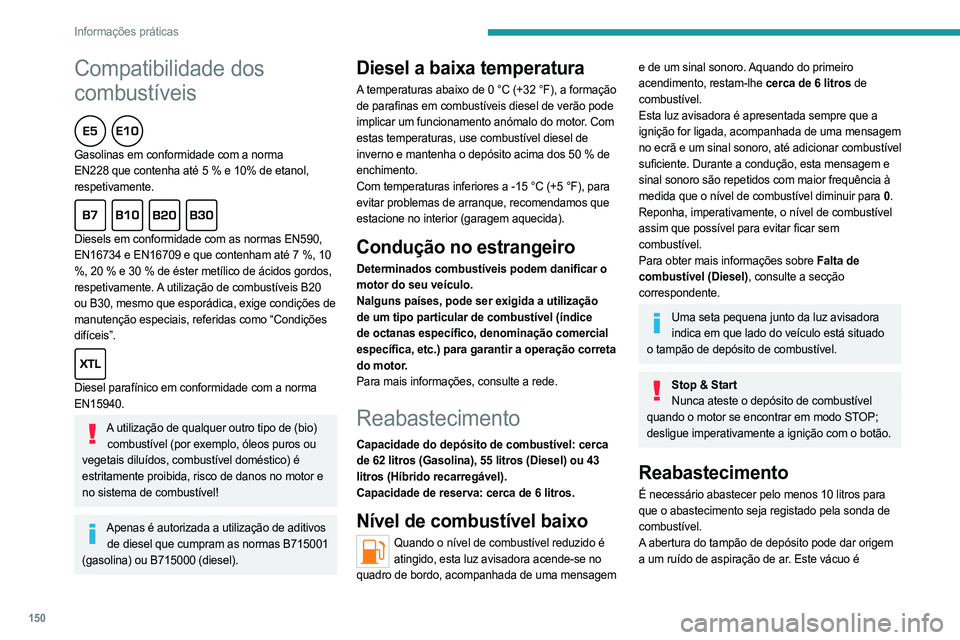

Informações práticas
Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Diesels em conformidade com as normas EN590,
EN16734 e EN16709 e que contenham até 7 %, 10
%, 20 % e 30 % de éster metílico de ácidos gordos,
respetivamente. A utilização de combustíveis B20
ou B30, mesmo que esporádica, exige condições de
manutenção especiais, referidas como “Condições
difíceis”.

Diesel parafínico em conformidade com a norma
EN15940.
A utilização de qualquer outro tipo de (bio)combustível (por exemplo, óleos puros ou
vegetais diluídos, combustível doméstico) é
estritamente proibida, risco de danos no motor e
no sistema de combustível!
Apenas é autorizada a utilização de aditivos de diesel que cumpram as normas B715001
(gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a formação
de parafinas em combustíveis diesel de verão pode
implicar um funcionamento anómalo do motor. Com
estas temperaturas, use combustível diesel de
inverno e mantenha o depósito acima dos 50
% de
enchimento.
Com temperaturas inferiores a -15
°C (+5 °F), para
evitar problemas de arranque, recomendamos que
estacione no interior (garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar o
motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível (índice
de octanas específico, denominação comercial
específica, etc.) para garantir a operação correta
do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível: cerca
de 62 litros (Gasolina), 55 litros (Diesel) ou 43
litros (Híbrido recarregável).
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
Quando o nível de combustível reduzido é atingido, esta luz avisadora acende-se no
quadro de bordo, acompanhada de uma mensagem
e de um sinal sonoro. Aquando do primeiro
acendimento, restam-lhe cerca de 6 litros de
combustível.
Esta luz avisadora é apresentada sempre que a
ignição for ligada, acompanhada de uma mensagem
no ecrã e um sinal sonoro, até adicionar combustível
suficiente. Durante a condução, esta mensagem e
sinal sonoro são repetidos com maior frequência à
medida que o nível de combustível diminuir para 0 .
Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem
combustível.
Para obter mais informações sobre Falta de
combustível (Diesel), consulte a secção
correspondente.
Uma seta pequena junto da luz avisadora indica em que lado do veículo está situado
o tampão de depósito de combustível.
Stop & Start Nunca ateste o depósito de combustível
quando o motor se encontrar em modo STOP;
desligue imperativamente a ignição com o botão.
Reabastecimento
É necessário abastecer pelo menos 10 litros para
que o abastecimento seja registado pela sonda de
combustível.
A abertura do tampão de depósito pode dar origem
a um ruído de aspiração de ar. Este vácuo é

151
Informações práticas

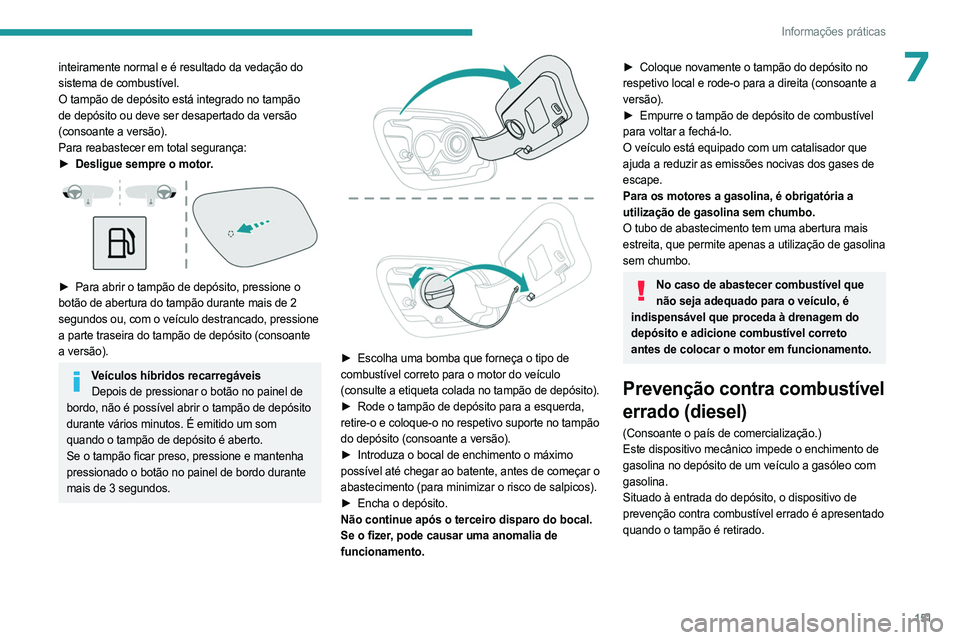

7inteiramente normal e é resultado da vedação do
sistema de combustível.
O tampão de depósito está integrado no tampão
de depósito ou deve ser desapertado da versão
(consoante a versão).
Para reabastecer em total segurança:
►
Desligue sempre o motor
.


► Para abrir o tampão de depósito, pressione o
botão de abertura do tampão durante mais de 2
segundos ou, com o veículo destrancado, pressione
a parte traseira do tampão de depósito (consoante
a versão).
Veículos híbridos recarregáveis Depois de pressionar o botão no painel de
bordo, não é possível abrir o tampão de depósito
durante vários minutos. É emitido um som
quando o tampão de depósito é aberto.
Se o tampão ficar preso, pressione e mantenha
pressionado o botão no painel de bordo durante
mais de 3 segundos.


► Escolha uma bomba que forneça o tipo de
combustível correto para o motor do veículo
(consulte a etiqueta colada no tampão de depósito).
►

Rode o tampão de depósito para a esquerda,

retire-o e coloque-o no respetivo suporte no tampão
do depósito (consoante a versão).
►

Introduza o bocal de enchimento o máximo

possível até chegar ao batente, antes de começar o
abastecimento (para minimizar o risco de salpicos).
►

Encha o depósito.
Não continue após o terceiro disparo do bocal.


Se o fizer, pode causar uma anomalia de
funcionamento.
► Coloque novamente o tampão do depósito no
respetivo local e rode-o para a direita (consoante a
versão).
►

Empurre o tampão de depósito de combustível

para voltar a fechá-lo.
O veículo está equipado com um catalisador que
ajuda a reduzir as emissões nocivas dos gases de
escape.
Para os motores a gasolina, é obrigatória a
utilização de gasolina sem chumbo.
O tubo de abastecimento tem uma abertura mais
estreita, que permite apenas a utilização de gasolina
sem chumbo.
No caso de abastecer combustível que não seja adequado para o veículo, é
indispensável que proceda à drenagem do
depósito e adicione combustível correto
antes de colocar o motor em funcionamento.
Prevenção contra combustível
errado (diesel)
(Consoante o país de comercialização.)
Este dispositivo mecânico impede o enchimento de
gasolina no depósito de um veículo a gasóleo com
gasolina.
Situado à entrada do depósito, o dispositivo de
prevenção contra combustível errado é apresentado
quando o tampão é retirado.

152
Informações práticas

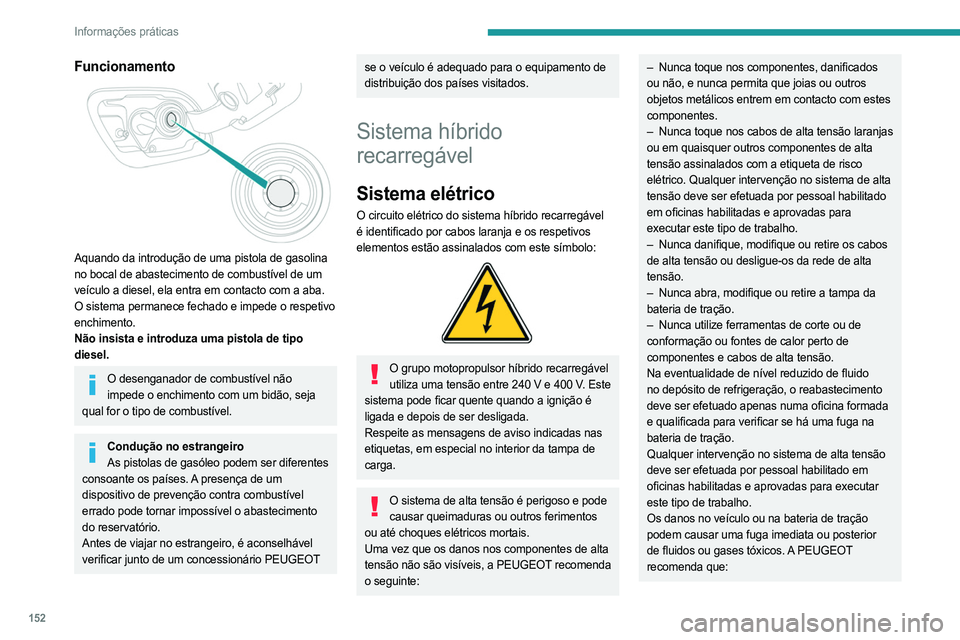

Funcionamento

Aquando da introdução de uma pistola de gasolina
no bocal de abastecimento de combustível de um
veículo a diesel, ela entra em contacto com a aba.
O sistema permanece fechado e impede o respetivo
enchimento.
Não insista e introduza uma pistola de tipo
diesel.
O desenganador de combustível não impede o enchimento com um bidão, seja
qual for o tipo de combustível.
Condução no estrangeiro As pistolas de gasóleo podem ser diferentes
consoante os países. A presença de um
dispositivo de prevenção contra combustível
errado pode tornar impossível o abastecimento
do reservatório.
Antes de viajar no estrangeiro, é aconselhável
verificar junto de um concessionário PEUGEOT
se o veículo é adequado para o equipamento de
distribuição dos países visitados.
Sistema híbrido
recarregável
Sistema elétrico
O circuito elétrico do sistema híbrido recarregável
é identificado por cabos laranja e os respetivos
elementos estão assinalados com este símbolo:


O grupo motopropulsor híbrido recarregável utiliza uma tensão entre 240 V e 400 V. Este
sistema pode ficar quente quando a ignição é
ligada e depois de ser desligada.
Respeite as mensagens de aviso indicadas nas
etiquetas, em especial no interior da tampa de
carga.
O sistema de alta tensão é perigoso e pode causar queimaduras ou outros ferimentos
ou até choques elétricos mortais.
Uma vez que os danos nos componentes de alta
tensão não são visíveis, a PEUGEOT recomenda
o seguinte:
– Nunca toque nos componentes, danificados
ou não, e nunca permita que joias ou outros
objetos metálicos entrem em contacto com estes
componentes.
–

Nunca toque nos cabos de alta tensão laranjas

ou em quaisquer outros componentes de alta
tensão assinalados com a etiqueta de risco
elétrico. Qualquer intervenção no sistema de alta
tensão deve ser efetuada por pessoal habilitado
em oficinas habilitadas e aprovadas para
executar este tipo de trabalho.
–

Nunca danifique, modifique ou retire os cabos

de alta tensão ou desligue-os da rede de alta
tensão.
–

Nunca abra, modifique ou retire a tampa da

bateria de tração.
–

Nunca utilize ferramentas de corte ou de

conformação ou fontes de calor perto de
componentes e cabos de alta tensão.
Na eventualidade de nível reduzido de fluido
no depósito de refrigeração, o reabastecimento
deve ser efetuado apenas numa oficina formada
e qualificada para verificar se há uma fuga na
bateria de tração.
Qualquer intervenção no sistema de alta tensão
deve ser efetuada por pessoal habilitado em
oficinas habilitadas e aprovadas para executar
este tipo de trabalho.
Os danos no veículo ou na bateria de tração
podem causar uma fuga imediata ou posterior
de fluidos ou gases tóxicos. A PEUGEOT
recomenda que:

153
Informações práticas

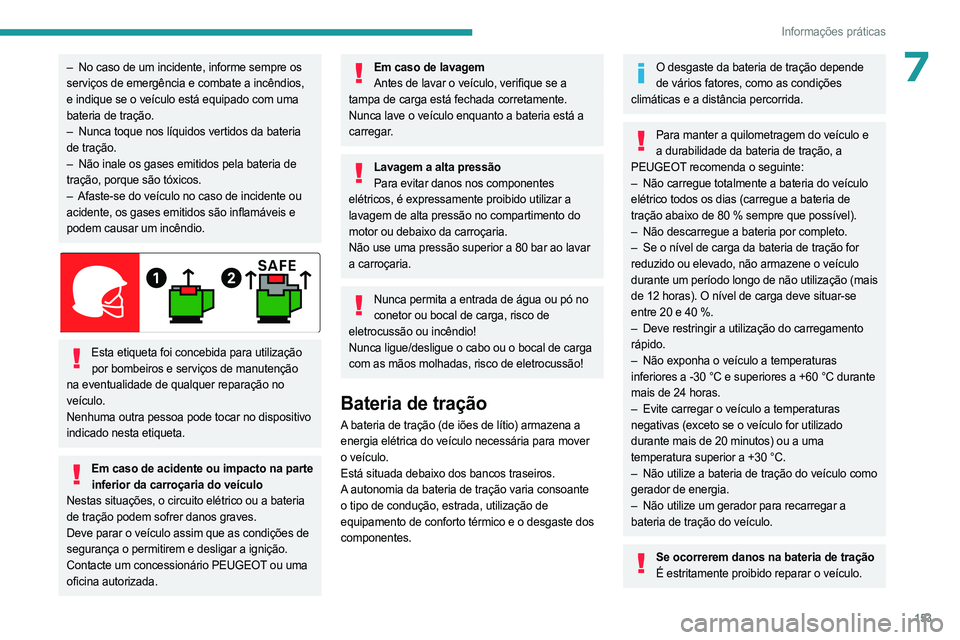

7– No caso de um incidente, informe sempre os
serviços de emergência e combate a incêndios,
e indique se o veículo está equipado com uma
bateria de tração.
–

Nunca toque nos líquidos vertidos da bateria

de tração.
–

Não inale os gases emitidos pela bateria de

tração, porque são tóxicos.
–

Afaste-se do veículo no caso de incidente ou

acidente, os gases emitidos são inflamáveis e
podem causar um incêndio.


Esta etiqueta foi concebida para utilização por bombeiros e serviços de manutenção
na eventualidade de qualquer reparação no
veículo.
Nenhuma outra pessoa pode tocar no dispositivo
indicado nesta etiqueta.
Em caso de acidente ou impacto na parte inferior da carroçaria do veículo
Nestas situações, o circuito elétrico ou a bateria
de tração podem sofrer danos graves.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de lavagem Antes de lavar o veículo, verifique se a
tampa de carga está fechada corretamente.
Nunca lave o veículo enquanto a bateria está a
carregar.
Lavagem a alta pressão Para evitar danos nos componentes
elétricos, é expressamente proibido utilizar a
lavagem de alta pressão no compartimento do
motor ou debaixo da carroçaria.
Não use uma pressão superior a 80 bar ao lavar
a carroçaria.
Nunca permita a entrada de água ou pó no conetor ou bocal de carga, risco de
eletrocussão ou incêndio!
Nunca ligue/desligue o cabo ou o bocal de carga
com as mãos molhadas, risco de eletrocussão!
Bateria de tração
A bateria de tração (de iões de lítio) armazena a
energia elétrica do veículo necessária para mover
o veículo.
Está situada debaixo dos bancos traseiros.
A autonomia da bateria de tração varia consoante
o tipo de condução, estrada, utilização de
equipamento de conforto térmico e o desgaste dos
componentes.
O desgaste da bateria de tração depende de vários fatores, como as condições
climáticas e a distância percorrida.
Para manter a quilometragem do veículo e a durabilidade da bateria de tração, a
PEUGEOT recomenda o seguinte:
–

Não carregue totalmente a bateria do veículo

elétrico todos os dias (carregue a bateria de
tração abaixo de 80 % sempre que possível).
–

Não descarregue a bateria por completo.
–


Se o nível de carga da bateria de tração for

reduzido ou elevado, não armazene o veículo
durante um período longo de não utilização (mais
de 12 horas). O nível de carga deve situar-se
entre 20 e 40 %.
–

Deve restringir a utilização do carregamento

rápido.
–

Não exponha o veículo a temperaturas

inferiores a -30 °C e superiores a +60 °C durante
mais de 24 horas.
–

Evite carregar o veículo a temperaturas

negativas (exceto se o veículo for utilizado
durante mais de 20 minutos) ou a uma
temperatura superior a +30 °C.
–

Não utilize a bateria de tração do veículo como

gerador de energia.
–

Não utilize um gerador para recarregar a

bateria de tração do veículo.
Se ocorrerem danos na bateria de tração É estritamente proibido reparar o veículo.

154
Informações práticas

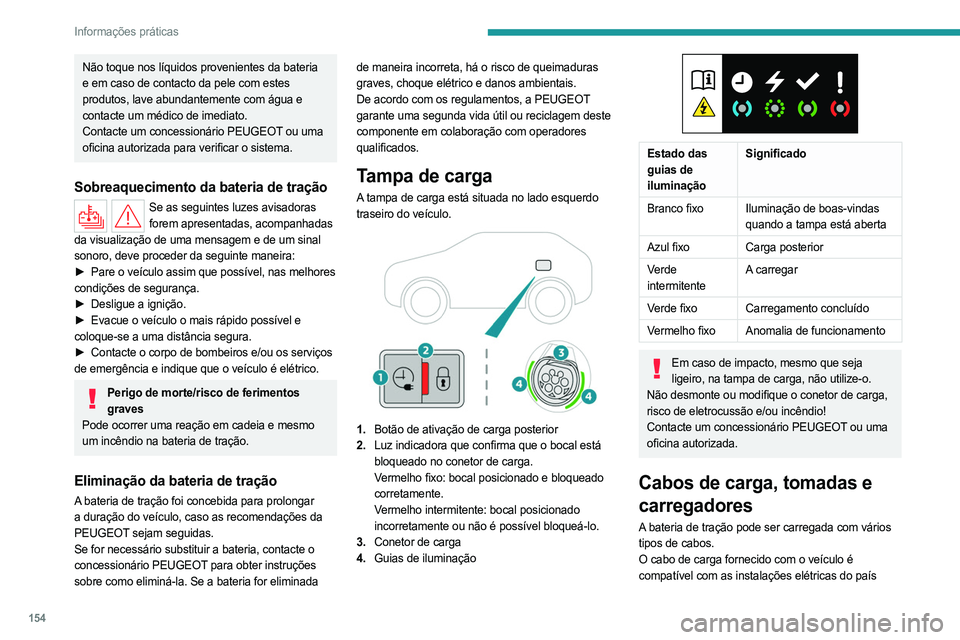

Não toque nos líquidos provenientes da bateria
e em caso de contacto da pele com estes
produtos, lave abundantemente com água e
contacte um médico de imediato.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para verificar o sistema.
Sobreaquecimento da bateria de tração
Se as seguintes luzes avisadoras forem apresentadas, acompanhadas
da visualização de uma mensagem e de um sinal
sonoro, deve proceder da seguinte maneira:
►

Pare o veículo assim que possível, nas melhores

condições de segurança.
►

Desligue a ignição.
►


Evacue o veículo o mais rápido possível e

coloque-se a uma distância segura.
►

Contacte o corpo de bombeiros e/ou os serviços

de emergência e indique que o veículo é elétrico.
Perigo de morte/risco de ferimentos graves
Pode ocorrer uma reação em cadeia e mesmo
um incêndio na bateria de tração.
Eliminação da bateria de tração
A bateria de tração foi concebida para prolongar
a duração do veículo, caso as recomendações da
PEUGEOT sejam seguidas.
Se for necessário substituir a bateria, contacte o
concessionário PEUGEOT para obter instruções
sobre como eliminá-la. Se a bateria for eliminada de maneira incorreta, há o risco de queimaduras
graves, choque elétrico e danos ambientais.
De acordo com os regulamentos, a PEUGEOT
garante uma segunda vida útil ou reciclagem deste
componente em colaboração com operadores
qualificados.
Tampa de carga
A tampa de carga está situada no lado esquerdo
traseiro do veículo.


1.
Botão de ativação de carga posterior
2. Luz indicadora que confirma que o bocal está
bloqueado no conetor de carga.
Vermelho fixo: bocal posicionado e bloqueado
corretamente.
Vermelho intermitente: bocal posicionado
incorretamente ou não é possível bloqueá-lo.
3. Conetor de carga
4. Guias de iluminação


Estado das
guias de
iluminação Significado
Branco fixo Iluminação de boas-vindas
quando a tampa está aberta
Azul fixo Carga posterior
Verde
intermitente A carregar
Verde fixo Carregamento concluído
Vermelho fixo Anomalia de funcionamento
Em caso de impacto, mesmo que seja
ligeiro, na tampa de carga, não utilize-o.
Não desmonte ou modifique o conetor de carga,
risco de eletrocussão e/ou incêndio!
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Cabos de carga, tomadas e
carregadores
A bateria de tração pode ser carregada com vários
tipos de cabos.
O cabo de carga fornecido com o veículo é
compatível com as instalações elétricas do país

155
Informações práticas

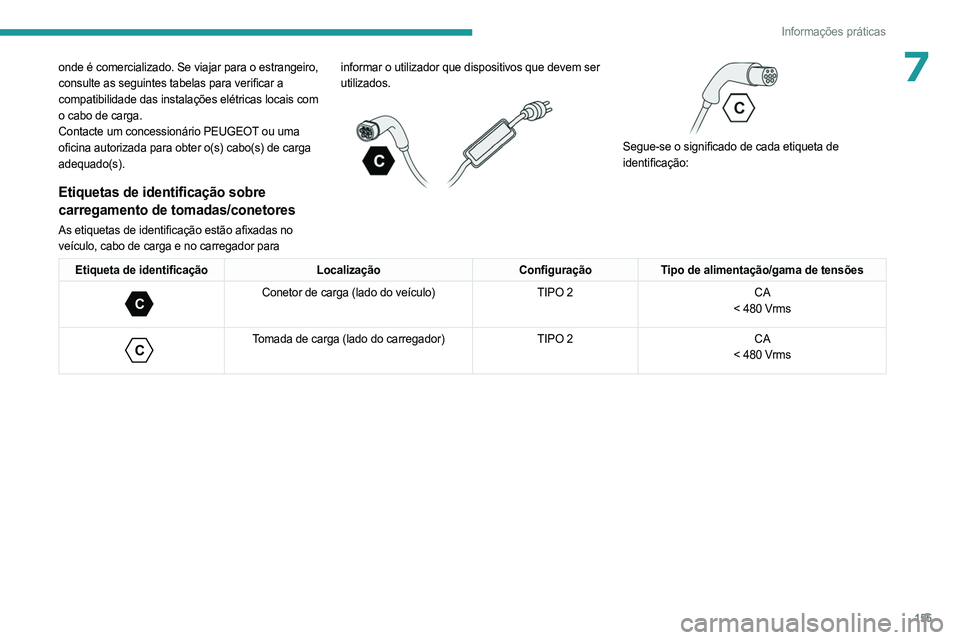

7onde é comercializado. Se viajar para o estrangeiro,
consulte as seguintes tabelas para verificar a
compatibilidade das instalações elétricas locais com
o cabo de carga.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para obter o(s) cabo(s) de carga
adequado(s).
Etiquetas de identificação sobre
carregamento de tomadas/conetores
As etiquetas de identificação estão afixadas no
veículo, cabo de carga e no carregador para informar o utilizador que dispositivos que devem ser
utilizados.




Segue-se o significado de cada etiqueta de
identificação:
Etiqueta de identificação LocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
C
Conetor de carga (lado do veículo) TIPO 2CA
< 480 Vrms

C
Tomada de carga (lado do carregador) TIPO 2CA
< 480 Vrms

156
Informações práticas

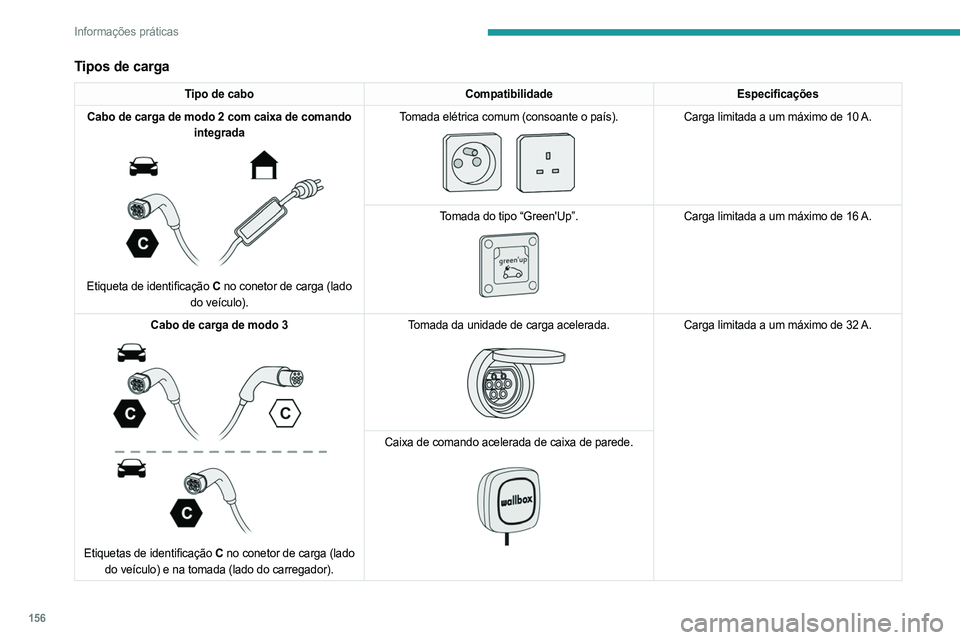

Tipos de carga
Tipo de cabo CompatibilidadeEspecificações
Cabo de carga de modo 2 com caixa de comando integrada


Etiqueta de identificação C no conetor de carga (lado
do veículo). Tomada elétrica comum (consoante o país).


Carga limitada a um máximo de 10 A.
T
omada do tipo “Green'Up”.


Carga limitada a um máximo de 16 A.
Cabo de carga de modo 3


Etiquetas de identificação C no conetor de carga (lado
do veículo) e na tomada (lado do carregador). Tomada da unidade de carga acelerada.


Carga limitada a um máximo de 32 A.
Caixa de comando acelerada de caixa de parede.

157
Informações práticas

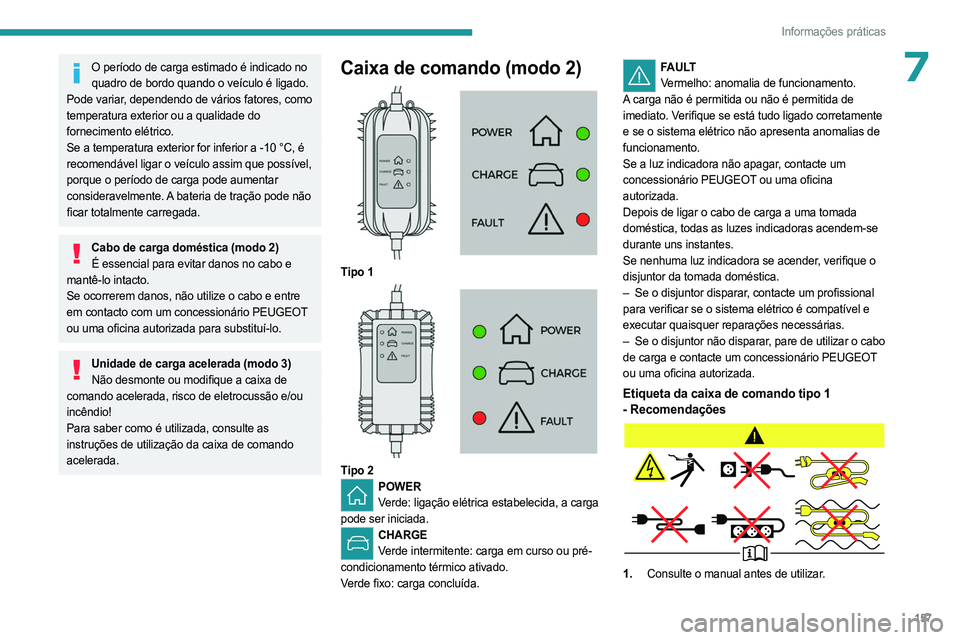

7O período de carga estimado é indicado no quadro de bordo quando o veículo é ligado.
Pode variar, dependendo de vários fatores, como
temperatura exterior ou a qualidade do
fornecimento elétrico.
Se a temperatura exterior for inferior a -10 °C, é
recomendável ligar o veículo assim que possível,
porque o período de carga pode aumentar
consideravelmente. A bateria de tração pode não
ficar totalmente carregada.
Cabo de carga doméstica (modo 2) É essencial para evitar danos no cabo e
mantê-lo intacto.
Se ocorrerem danos, não utilize o cabo e entre
em contacto com um concessionário PEUGEOT
ou uma oficina autorizada para substituí-lo.
Unidade de carga acelerada (modo 3) Não desmonte ou modifique a caixa de
comando acelerada, risco de eletrocussão e/ou
incêndio!
Para saber como é utilizada, consulte as
instruções de utilização da caixa de comando
acelerada.
Caixa de comando (modo 2)

Tipo 1

Tipo 2POWER Verde: ligação elétrica estabelecida, a carga
pode ser iniciada.
CHARGE Verde intermitente: carga em curso ou pré-
condicionamento térmico ativado.
Verde fixo: carga concluída.
FAULT Vermelho: anomalia de funcionamento.
A carga não é permitida ou não é permitida de
imediato. Verifique se está tudo ligado corretamente
e se o sistema elétrico não apresenta anomalias de
funcionamento.
Se a luz indicadora não apagar, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Depois de ligar o cabo de carga a uma tomada
doméstica, todas as luzes indicadoras acendem-se
durante uns instantes.
Se nenhuma luz indicadora se acender, verifique o
disjuntor da tomada doméstica.
–

Se o disjuntor disparar
, contacte um profissional
para verificar se o sistema elétrico é compatível e
executar quaisquer reparações necessárias.
–

Se o disjuntor não disparar
, pare de utilizar o cabo
de carga e contacte um concessionário PEUGEOT
ou uma oficina autorizada.
Etiqueta da caixa de comando tipo 1
- Recomendações
1. Consulte o manual antes de utilizar.

158
Informações práticas

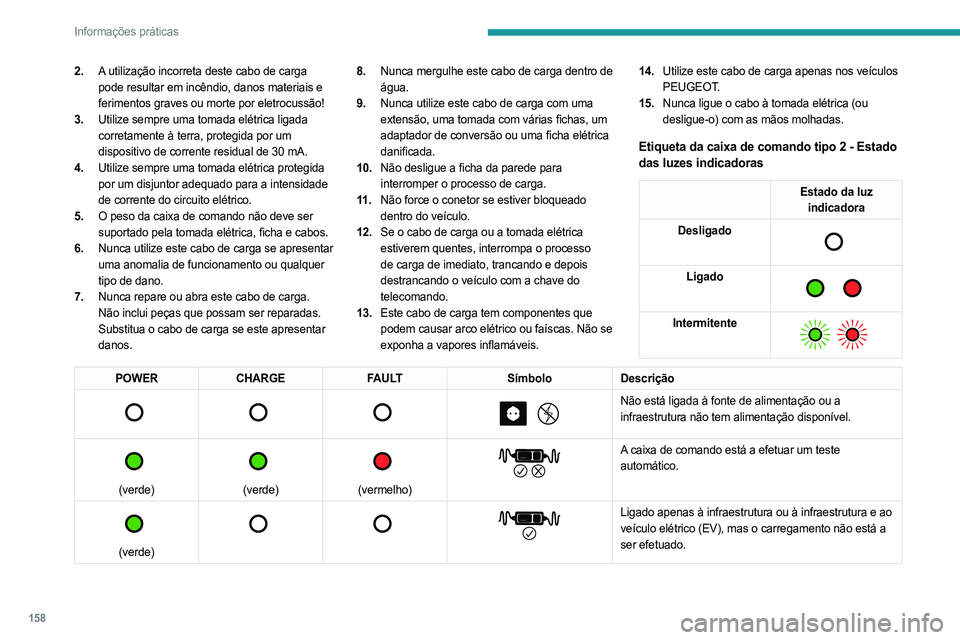

2.A utilização incorreta deste cabo de carga
pode resultar em incêndio, danos materiais e
ferimentos graves ou morte por eletrocussão!
3. Utilize sempre uma tomada elétrica ligada
corretamente à terra, protegida por um
dispositivo de corrente residual de 30 mA.
4. Utilize sempre uma tomada elétrica protegida
por um disjuntor adequado para a intensidade
de corrente do circuito elétrico.
5. O peso da caixa de comando não deve ser
suportado pela tomada elétrica, ficha e cabos.
6. Nunca utilize este cabo de carga se apresentar
uma anomalia de funcionamento ou qualquer
tipo de dano.
7. Nunca repare ou abra este cabo de carga.
Não inclui peças que possam ser reparadas.
Substitua o cabo de carga se este apresentar
danos. 8.
Nunca mergulhe este cabo de carga dentro de
água.
9. Nunca utilize este cabo de carga com uma
extensão, uma tomada com várias fichas, um
adaptador de conversão ou uma ficha elétrica
danificada.
10. Não desligue a ficha da parede para
interromper o processo de carga.
11 . Não force o conetor se estiver bloqueado
dentro do veículo.
12. Se o cabo de carga ou a tomada elétrica
estiverem quentes, interrompa o processo
de carga de imediato, trancando e depois
destrancando o veículo com a chave do
telecomando.
13. Este cabo de carga tem componentes que
podem causar arco elétrico ou faíscas. Não se
exponha a vapores inflamáveis. 14.
Utilize este cabo de carga apenas nos veículos
PEUGEOT.
15. Nunca ligue o cabo à tomada elétrica (ou
desligue-o) com as mãos molhadas.
Etiqueta da caixa de comando tipo 2 - Estado
das luzes indicadoras
Estado da luz
indicadora
Desligado


Ligado

Intermitente

POWER CHARGE FAULT SímboloDescrição

Não está ligada à fonte de alimentação ou a
infraestrutura não tem alimentação disponível.


(verde)


(verde)


(vermelho)


A caixa de comando está a efetuar um teste
automático.


(verde)


Ligado apenas à infraestrutura ou à infraestrutura e ao
veículo elétrico (EV), mas o carregamento não está a
ser efetuado.
