Peugeot 508 Hybrid 2011 Manualul de utilizare (in Romanian)

9
219

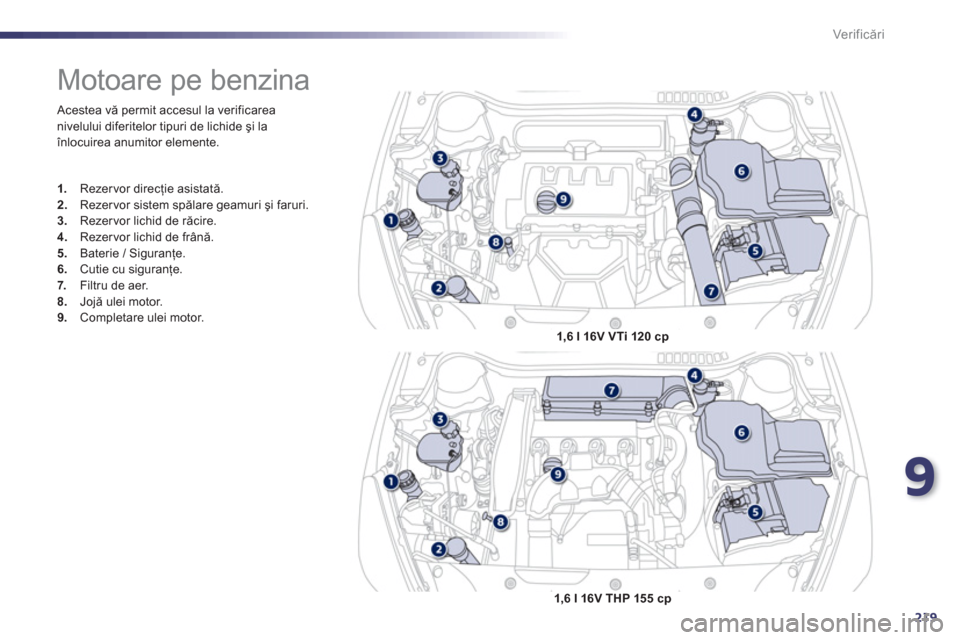

Ver if icări
Acestea vă permit accesul la verificarea nivelului diferitelor tipuri de lichide şi laînlocuirea anumitor elemente.















Motoare pe benzina
1.
Rezervor direcţie asistată. 2.Rezervor sistem spălare geamuri şi faruri. 3.Rezervor lichid de răcire. 4.
Rezervor lichid de frână.
5. Baterie / Siguranţe.
6.Cutie cu siguranţe.
7. Filtru de aer. 8.Jojă ulei motor. 9.
Completare ulei motor.
1,6 l 16V VTi 120 cp
1,6 l 16V THP 155 cp

220
Ver if icări
diferitelor lichide, la înlocuirea anumitor elemente şi la reamorsarea pompei decarburant.
*
În func
ţie de motorizare.












Motoare Diesel
1.
Rezervor de lichid de direcţie asistată.2.
Rezervor de instalatie de spălare geamuri
şi faruri. 3.
Rezervor de lichid de răcire.4.
Rezervor de lichid de frână. 5.
Baterie / Siguranţe.
6.Cutie cu siguranţe.
7. Filtru de aer. 8.Jojă ulei motor.9.
Completare cu ulei motor. 10.Pompă de reamorsare *
.11.
Şurub de purjare *
.
1,6 l HDi 110 cp
2,0 l HDi 140 cp

9
221

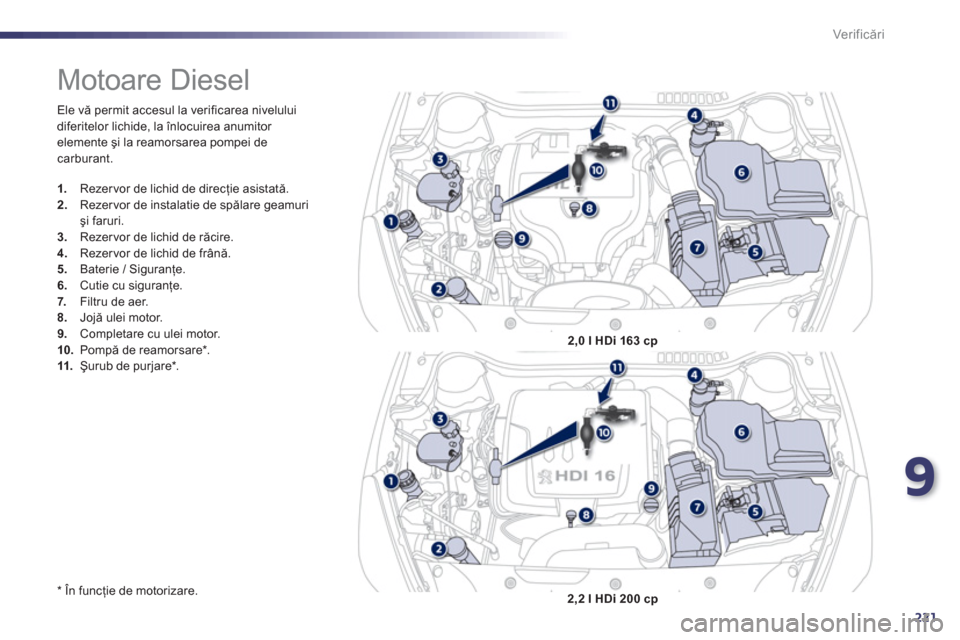

Ver if icări

Ele vă permit accesul la verificarea nivelului
diferitelor lichide, la înlocuirea anumitor elemente şi la reamorsarea pompei decarburant.

*
În func
ţie de motorizare.












Motoare Diesel
1.
Rezervor de lichid de direcţie asistată.2.Rezervor de instalatie de spălare geamurişi faruri. 3.Rezervor de lichid de răcire.4.
Rezervor de lichid de frână.
5. Baterie / Siguranţe.
6.Cutie cu siguranţe.
7. Filtru de aer. 8.Jojă ulei motor. 9.
Completare cu ulei motor. 10.Pompă de reamorsare *
.11.
Şurub de purjare *
.2,0 l HDi 163 c
p
2,2 l HDi 200 cp

222

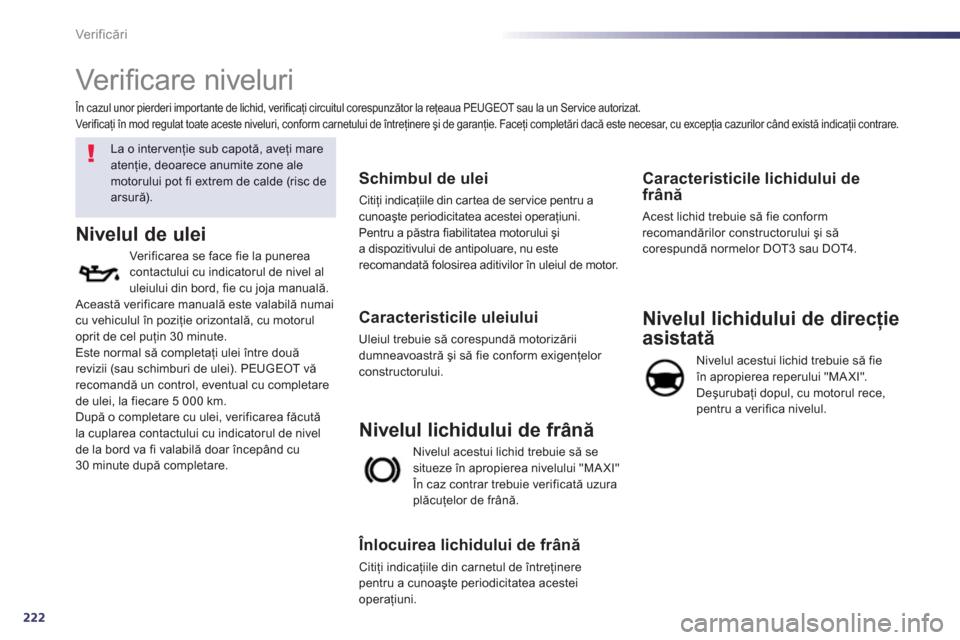

Ver if icări







Ver ifi care niveluri


La o inter venţie sub capotă, aveţi mare
atenţie, deoarece anumite zone alemotorului pot fi extrem de calde (risc dearsură).
Nivelul de ulei
Verificarea se face fie la punereacontactului cu indicatorul de nivel al
uleiului din bord, fie cu joja manuală.
Această verificare manuală este valabilă numai cu vehiculul

9
223

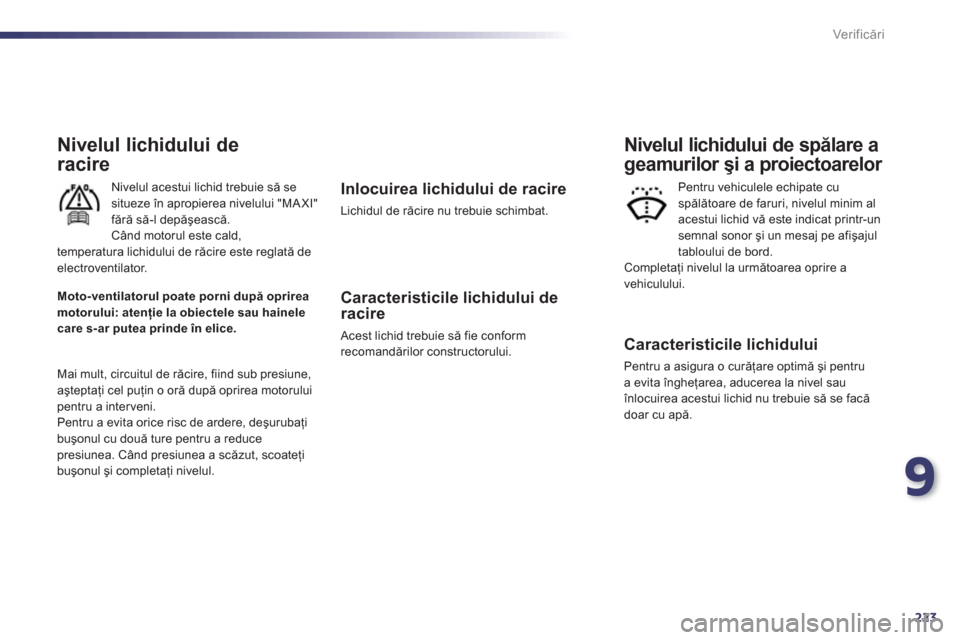

Ver if icări
Nivelul lichidului de
racire
Nivelul acestui lichid trebuie să se situeze

224
Ver if icări
Evitaţi orice contact prelungit al uleiuluişi al lichidelor uzate cu pielea.Majoritatea acestor lichide sunt nocive
pentru sănătate, adică foar te corozive.
Nu aruncaţi uleiul şi lichidele în sistemulde canalizare sau pe pământ.Goliţi uleiurile uzate

9
225

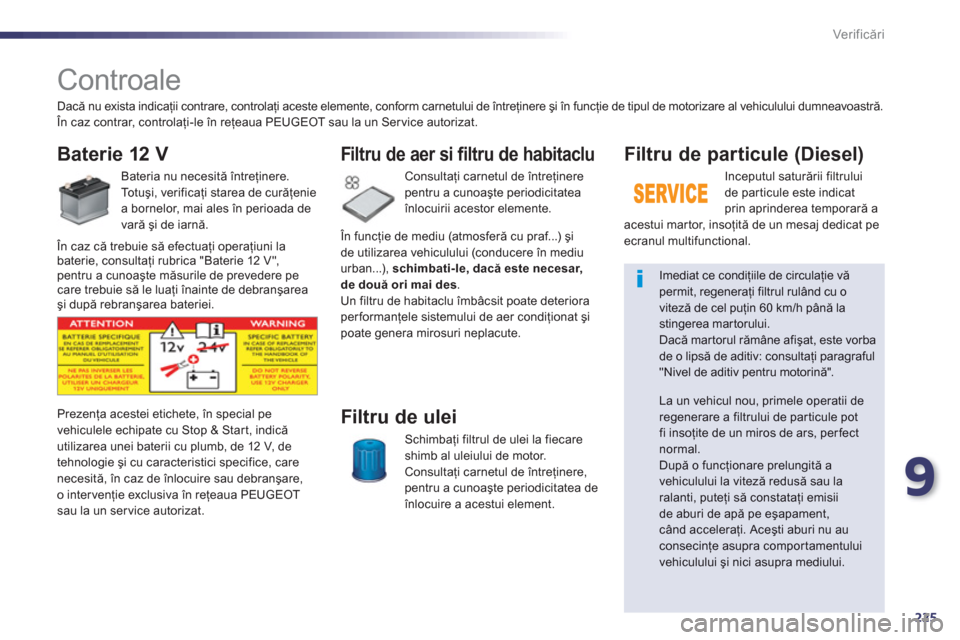

Ver if icări







Controale
Baterie 12 V


Bateria nu necesită întreţinere.
To t uşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă.
Consultaţi carnetul de

226

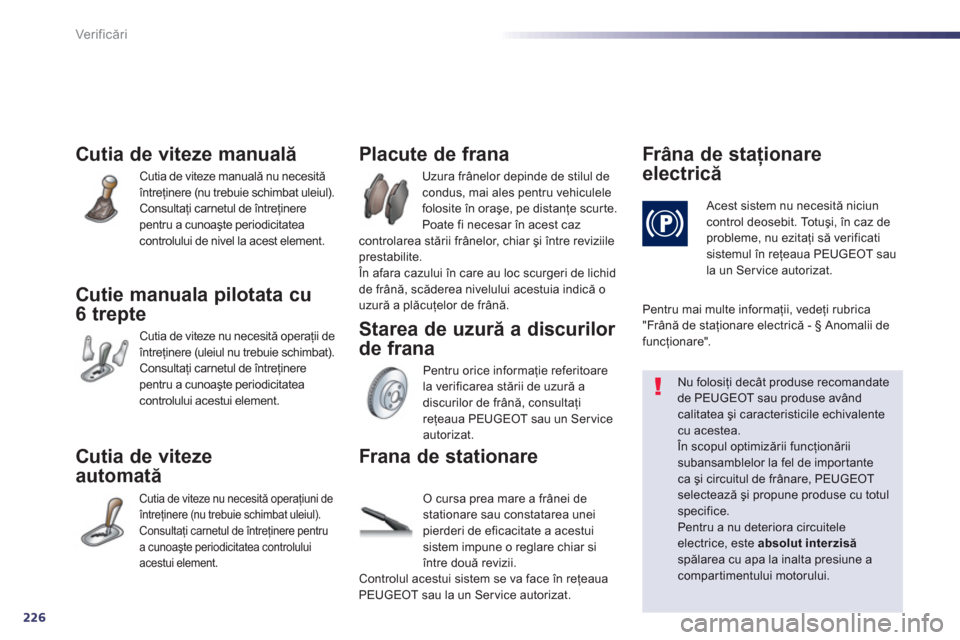

Ver if icări
Cutia de viteze manuală

Cutia de viteze manuală nu necesită întreţinere (nu trebuie schimbat uleiul).
Consultaţi carnetul de

10
227
Caracteristici tehnice
Motoare pe benzină1,6 l VTi120 cp1,6 l THP15 6 cp1,6 l THP 160 cp
Cutii de vitezeSecvenţială(6 trepte)Manuală
(6 trepte)


Automatică
(6 trepte)


Manuală
(6 trepte)

Tipuri Variante Versiuni8D5FH8/P - 8E5FH8/P8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8 8D5FNA - 8E5FNA 8D5FVA - 8E5FVA -

Cilindree (cm3 ) 1 598
1 598
1 598

Alezaj x cursă
(mm) 77 x 85,8
77 x 85,8
77 x 85,8
Putere max.: norma
CEE (kW)8588
11 0115-

Regim de putere max. (rot/min) 6 000
6 000
-

Cuplu max: norma CEE (Nm)
160 240 -

Regimul cuplu max (rot/min)
4 250
1 400
-
Carburant Fără plumb Fără plumb
Fără plumb
Catalizator D
aDa

Da

Capacităţi ulei (în litri)

Motor (cu schimbare car tuş)

4,25
4,25 4,25















Motorizări şi cutii de viteze benzină

228
Caracteristici tehnice
*
Masa de plecare este egală cu masa vehiculului gol + şofer (75 kg).**

Masa remorcii cu dispoziţiv de fr
