249
508_es_Chap09_verifications_ed02-2014

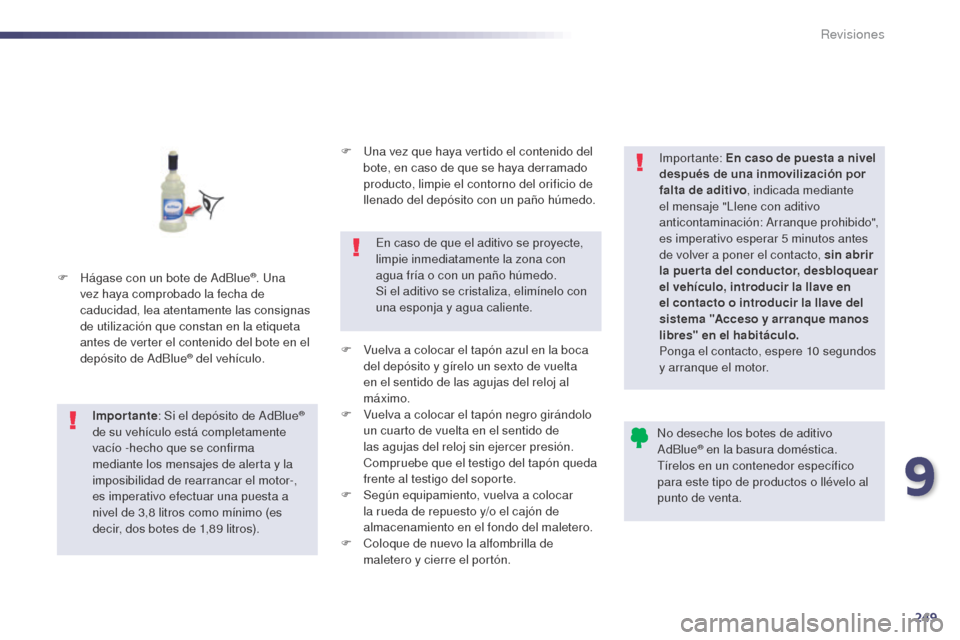

F Hágase con un bote de AdBlue®. Una
vez haya comprobado la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo.
Importante : Si el depósito de AdBlue
®
de su vehículo está completamente
vacío -hecho que se confirma
mediante los mensajes de alerta y la
imposibilidad de rearrancar el motor-,
es imperativo efectuar una puesta a
nivel de 3,8
litros como mínimo (es
decir, dos botes de 1,89
litros). F
U
na vez que haya vertido el contenido del
bote, en caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo.
En caso de que el aditivo se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.
F
V
uelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.
F V uelva a colocar el tapón negro girándolo
un cuarto de vuelta en el sentido de
las agujas del reloj sin ejercer presión.
Compruebe que el testigo del tapón queda
frente al testigo del soporte.
F
S
egún equipamiento, vuelva a colocar
la rueda de repuesto y/o el cajón de
almacenamiento en el fondo del maletero.
F
C
oloque de nuevo la alfombrilla de
maletero y cierre el portón. Importante: En
caso de puesta a nivel
después de una inmovilización por
falta de aditivo , indicada mediante
el mensaje "Llene con aditivo
anticontaminación: Arranque prohibido",
es imperativo esperar 5 minutos antes
de volver a poner el contacto, sin abrir
la puerta del conductor, desbloquear
el vehículo, introducir la llave en
el contacto o introducir la llave del
sistema "Acceso y arranque manos
libres" en el habitáculo.
Ponga el contacto, espere 10 segundos
y arranque el motor.
No deseche los botes de aditivo
AdBlue
® en la basura doméstica.
Tírelos en un contenedor específico
para este tipo de productos o llévelo al
punto de venta.
9
Revisiones
Page 252 of 380

250
508_es_Chap10_caracteristiques-techniques_ed02-2014
Características Técnicas
Motores gasolina1,6 l VT i
120 cv1,6
l THP
155 cv
Cajas de velocidades Pilotada
(6
marchas)Manual
(6
marchas)Automática
(6
marchas)
Tipos Variantes Versiones 8D5FH8/P - 8E5FH8/P
8D5FS8/P - 8E5FS8/P 8D5FV8
- 8E5FV88D5FNA - 8E5FNA
8 D5 F VA - 8 E5 F VA
Anticontaminación Euro 5Euro 5
Cilindrada (cm
3) 1 5981 598
Diámetro x carrera (mm) 77
x 85,877
x 85,8
Potencia máxima: norma CEE (kW)* 85
88 11 0
115
Régimen de potencia máximo (rpm) 6
0006
000
Par máximo: norma CEE (Nm) 160240
Régimen de par máximo (rpm) 4
2501
400
Carburante Sin plomoSin plomo
Catalizador SíSí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 4,254,25
Motorizaciones y cajas de velocidades gasolina
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
Page 253 of 380

251
508_es_Chap10_caracteristiques-techniques_ed02-2014
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva 1999/99/CE).

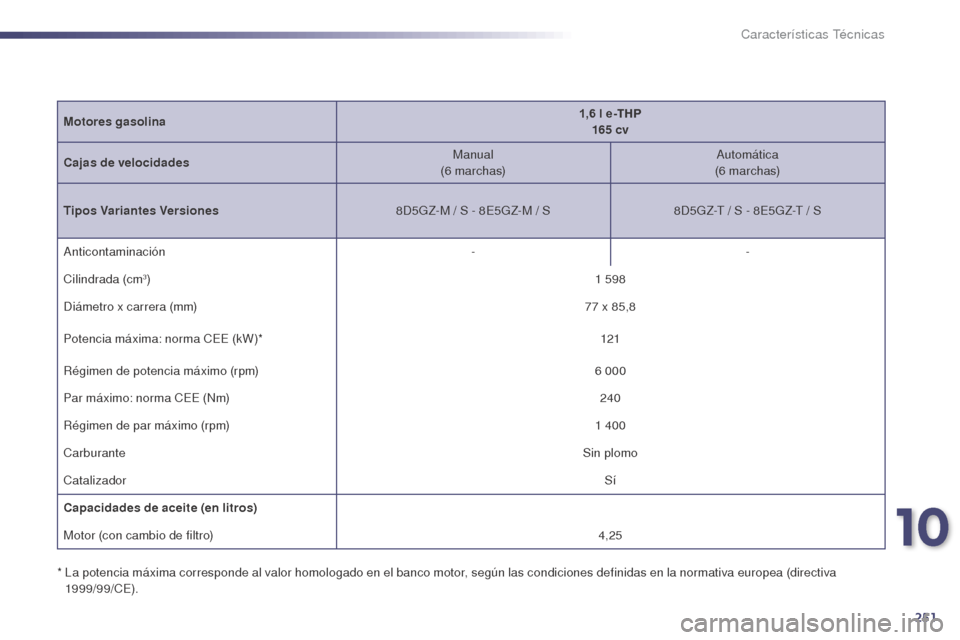

Motores gasolina
1,6 l e-THP
165
cv
Cajas de velocidades Manual
(6
marchas)
Automática
(6
marchas)
Tipos Variantes Versiones 8D5GZ-M / S - 8E5GZ-M / S8D5GZ-T / S - 8E5GZ-T / S
Anticontaminación --
Cilindrada (cm
3) 1 598
Diámetro x carrera (mm) 77
x 85,8
Potencia máxima: norma CEE (kW)* 121
Régimen de potencia máximo (rpm) 6
000
Par máximo: norma CEE (Nm) 240
Régimen de par máximo (rpm) 1
400
Carburante Sin plomo
Catalizador Sí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 4,25
10
Características Técnicas
Page 254 of 380

252
508_es_Chap10_caracteristiques-techniques_ed02-2014
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
* * L a masa del remolque con frenos se puede aumentar, dentro del límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) gasolina
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
Motores gasolina
1,6 l VTi
120
cv
1,6 l TH P
155
cv
Cajas de velocidades Pilotada
(6
marchas)
Manual
(6
marchas)
Automática
(6
marchas)
Tipos Variantes Versiones 8D5FH8/P - 8E5FH8/P
8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8
8D5FNA - 8E5FNA
8 D5 F VA - 8 E5 F VA
Silueta BerlinaSWBerlina SWBerlina SW
-
M
asa en vacío
1 390
1
410
1 400
1
420
1
410
1 430
-
M
asa en orden de marcha*
1 465
1 485
1
475
1 495
1 485
1
505
-
M
asa máxima técnicamente admisible
( M M TA) 1 945
2
055
1 995 2 080
2
015
2
10 0
-
M
asa máxima autorizada (MMA) del conjunto
en pendiente del 12% 3 345
3 355
3 595
3 580
3
615
3 600
-
Remolque con frenos (en el límite de la MMA del conjunto)en pendiente del 10% o 12%
1 400 1 300 1 600 1 500 1 600 1 500
-
R
emolque con frenos** (con compensación de
carga en el límite de la MMA del c onjunto) 1
6751
5751
8751
7751
8751
775
-
R
emolque sin frenos 73074 0735 74 574 0750
-
Pe
so recomendado en la lanza 7575
Características Técnicas
Page 255 of 380

253
508_es_Chap10_caracteristiques-techniques_ed02-2014

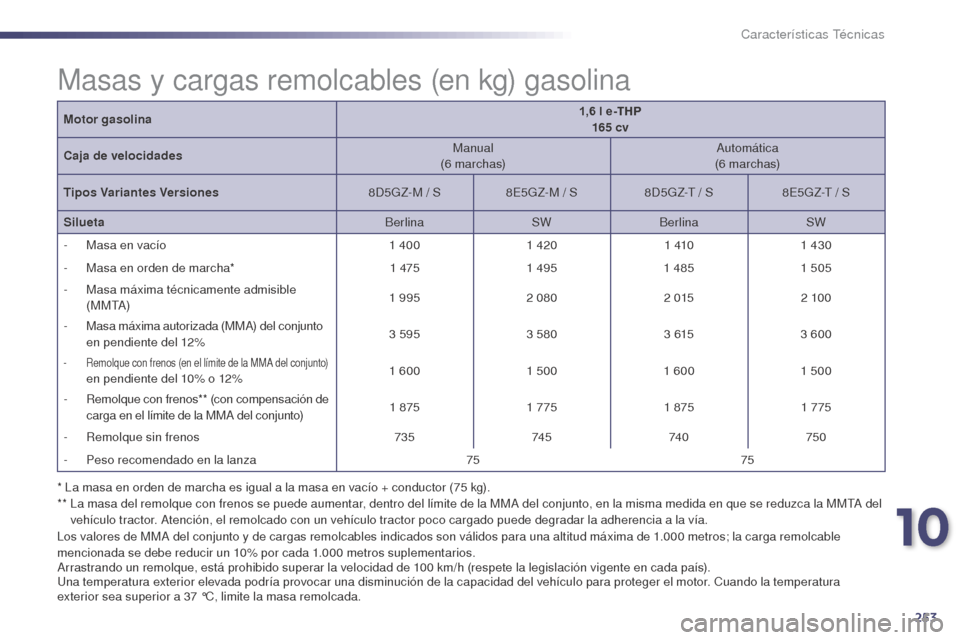

Motor gasolina1,6 l e-THP
165 cv
Caja de velocidades Manual
(6
marchas)Automática
(6
marchas)
Tipos Variantes Versiones 8D5GZ-M / S8E5GZ-M / S 8D5GZ-T / S8E5GZ-T / S
Silueta BerlinaSWBerlina SW
-
M
asa en vacío 1
4001
4201
4101
430
-
M
asa en orden de marcha* 1
4751
4951
4851
505
-
M
asa máxima técnicamente admisible
( M M TA) 1
9952
0802
0152
10 0
-
M
asa máxima autorizada (MMA) del conjunto
en pendiente del 12% 3
5953
5803
6153
600
- Remolque con frenos (en el límite de la MMA del conjunto)en pendiente del 10% o 12%1 600
1 500
1 600
1 500
-
R
emolque con frenos** (con compensación de
carga en el límite de la MMA del conjunto) 1
8751
7751
8751
775
-
R
emolque sin frenos 73574 574 0750
-
Pe
so recomendado en la lanza 7575
* La masa en orden de marcha es igual a la masa en vacío + conductor (75
kg).
**
L
a masa del remolque con frenos se puede aumentar, dentro del límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) gasolina
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable
m encionada se debe reducir un 10% por cada 1.000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
10
Características Técnicas
Page 256 of 380

254
508_es_Chap10_caracteristiques-techniques_ed02-2014
Motor Diésel1,6 l HDi
115 c v
Caja de velocidades Manual
(6
marchas)Pilotada
(6
marchas)
Tipos Variantes Versiones 8D9HL0
- 8E9HL08D9HR8/PS - 8E9HR8/PS
Silueta BerlinaSWBerlina SW
Anticontaminación Euro 5Euro 5
Cilindrada (cm
3) 1 5601 560
Diámetro x carrera (mm) 75
x 88,375
x 88,3
Potencia máxima: norma CEE (kW)* 8484
Régimen de potencia máximo (rpm) 3
6003
600
Par máximo: norma CEE (Nm) 240270
Régimen de par máximo (rpm) 1
7501
750
Carburante Gasoil
Catalizador Sí
Filtro de partículas Sí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 3,25
Motorizaciones y cajas de velocidades Diésel
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
Características Técnicas
Page 257 of 380

255
508_es_Chap10_caracteristiques-techniques_ed02-2014

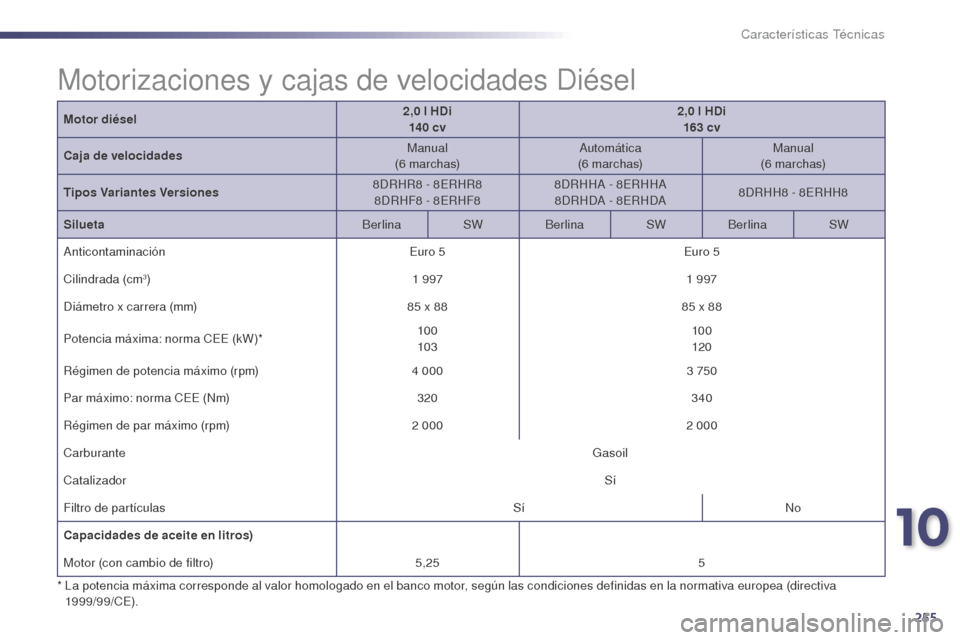

Motor diésel2,0 l HDi
14 0 cv2,0
l HDi
163 cv
Caja de velocidades Manual
(6
marchas)Automática
(6
marchas)Manual
(6
marchas)
Tipos Variantes Versiones 8DRHR8
- 8ERHR8
8DRHF8
- 8ERHF88DRHHA - 8ERHHA
8DRHDA - 8ERHDA 8DRHH8
- 8ERHH8
Silueta BerlinaSWBerlina SWBerlina SW
Anticontaminación Euro 5Euro 5
Cilindrada (cm
3) 1 9971 997
Diámetro x carrera (mm) 85
x 8885
x 88
Potencia máxima: norma CEE (kW)* 10 0
103 10 0
120
Régimen de potencia máximo (rpm) 4
0003
750
Par máximo: norma CEE (Nm) 320340
Régimen de par máximo (rpm) 2
0002
000
Carburante Gasoil
Catalizador Sí
Filtro de partículas SíNo
Capacidades de aceite en litros)
Motor (con cambio de filtro) 5,255
Motorizaciones y cajas de velocidades Diésel
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
10
Características Técnicas
Page 258 of 380

256
508_es_Chap10_caracteristiques-techniques_ed02-2014
Motorizaciones y cajas de velocidades Diésel
Motor diésel2,2 l HDi
204 cv
Caja de velocidades Automática
(6
marchas)
Tipos Variantes Versiones 8D4HLA - 8E4HLA
Silueta BerlinaSW
Anticontaminación Euro 5
Cilindrada (cm
3) 2 179
Diámetro x carrera (mm) 85
x 96
Potencia máxima: norma CEE (kW)* 150
Régimen de potencia máximo (rpm) 3
500
Par máximo: norma CEE (Nm) 450
Régimen de par máximo (rpm) 2
000
Carburante Gasoil
Catalizador Sí
Filtro de partículas Sí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) 5,25
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
Características Técnicas
Page 259 of 380

257
508_es_Chap10_caracteristiques-techniques_ed02-2014

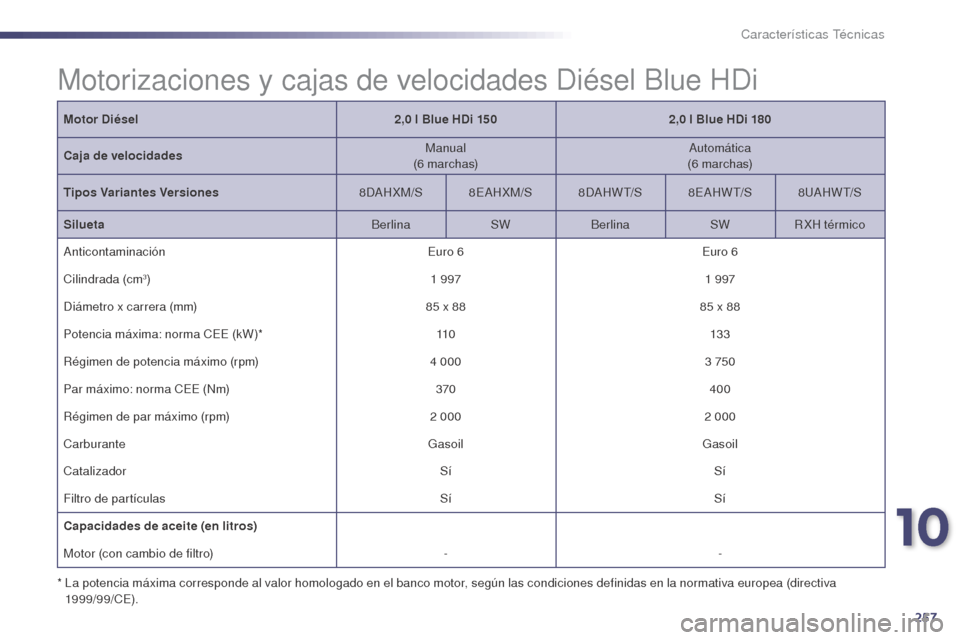

Motorizaciones y cajas de velocidades Diésel Blue HDi
Motor Diésel2,0 l Blue HDi 1502,0 l Blue HDi 180
Caja de velocidades Manual
(6
marchas)Automática
(6
marchas)
Tipos Variantes Versiones 8DAHXM/S 8EAHXM/S 8DAHWT/S 8 E A HW T/S 8UA HW T/S
Silueta BerlinaSWBerlina SWR XH térmico
Anticontaminación Euro 6Euro 6
Cilindrada (cm
3) 1 9971 997
Diámetro x carrera (mm) 85
x 8885
x 88
Potencia máxima: norma CEE (kW)* 11 013 3
Régimen de potencia máximo (rpm) 4
0003
750
Par máximo: norma CEE (Nm) 370400
Régimen de par máximo (rpm) 2
0002
000
Carburante GasoilGasoil
Catalizador SíSí
Filtro de partículas SíSí
Capacidades de aceite (en litros)
Motor (con cambio de filtro) --
*
L
a potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (directiva
1999/99/CE).
10
Características Técnicas
Page 260 of 380

258
508_es_Chap10_caracteristiques-techniques_ed02-2014
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
* * L a masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en misma la medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000
metros; la carga remolcable
mencionada se debe reducir un 10% por cada 1.000
metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100
km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37
°C, limite la masa remolcada.
Masas y cargas remolcables (en kg) Diésel
Motor diésel 1,6 l HDi
115 c v
Cajas de velocidades Manual
(6
marchas)Pilotada
(6
marchas)
Tipos Variantes Versiones 8D9HL0
- 8E9HL08D9HR8/PS - 8E9HR8/PS
Silueta BerlinaSWBerlina SW
-
M
asa en vacío 1
4051
4251
4101
430
-
M
asa en orden de marcha* 1
4801
5001
4851
505
-
M
asa máxima técnicamente admisible
( M M TA) 1
9752
0802
0052
10 0
-
M
asa máxima autorizada (MMA) del conjunto
en
pendiente del 12% 3
1753
1803
2053
200
-
Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12% 1 200
1 10 0
1 200
1 10 0
-
R
emolque con frenos** (con compensación de
carga en el límite de la MMA del conjunto) 1
4751
3751
4751
375
-
R
emolque sin frenos 74 074 5 74 0750
-
Pe
so recomendado en la lanza 75
Características Técnicas
