Peugeot 508 RXH 2016 Instrukcja Obsługi (in Polish)

99
508_pl_Chap03_ergonomie-et-confort_ed01-2016

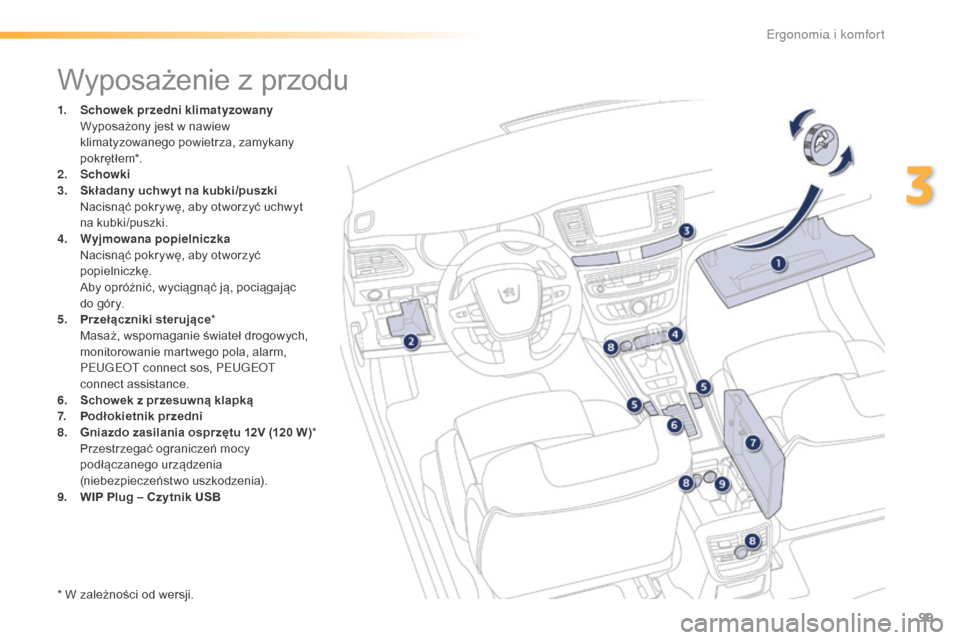

Wyposażenie z przodu
1. Schowek przedni klimatyzowany W
yposażony jest w nawiew
klimatyzowanego powietrza, zamykany
p o k r ęt ł e m*.
2.
Sc

howki
3.
S

kładany uchw yt na kubki/puszki
N

acisnąć pokrywę, aby otworzyć uchwyt
na kubki/puszki.
4.
W

yjmowana popielniczka
N

acisnąć pokrywę, aby otworzyć
popielniczkę.
A

by opróźnić, wyciągnąć ją, pociągając
do
góry.
5.
P

rzełączniki sterujące *
Masaż,
wspomaganie świateł drogowych,
monitorowanie martwego pola, alarm,
Peugeot connect sos, Peugeot
connect assistance.
6.
S

chowek z przesuwną klapką
7.
P

odłokietnik przedni
8.
G

niazdo zasilania osprzętu 12V (120 W) *
P

rzestrzegać ograniczeń mocy
podłączanego urządzenia
(niebezpieczeństwo uszkodzenia).
9.
W

IP Plug – Czytnik USB
* W zależności od wersji.
3
Ergonomia i komfort

100
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Dywaniki
Przy pier wszym montażu po stronie kierowcy
użyć wyłącznie mocowań znajdujących się
w dostarczonej saszetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
Montaż
Demontaż Montaż
Aby uniknąć zablokowania pedałów:
-
s tosować obowiązkowo
i
wyłącznie dywaniki dostosowane
do mocowniań istniejących
w
samochodzie,
-

n
igdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez PEUGEOT
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora
/ ogranicznika prędkości.
Dywaniki zatwierdzone przez
PEUGEOT posiadają dwa mocowania
pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:F odsunąć maksymalnie fotel,
F o dpiąć mocowania,
F

w
yjąć dywanik. Aby zamontować dywanik po stronie kierowcy:
F

u
stawić prawidłowo dywanik,
F
z
ałożyć mocowania i docisnąć,
F
s
prawdzić prawidłowe ustawienie
dywanika.
E

101
508_pl_Chap03_ergonomie-et-confort_ed01-2016

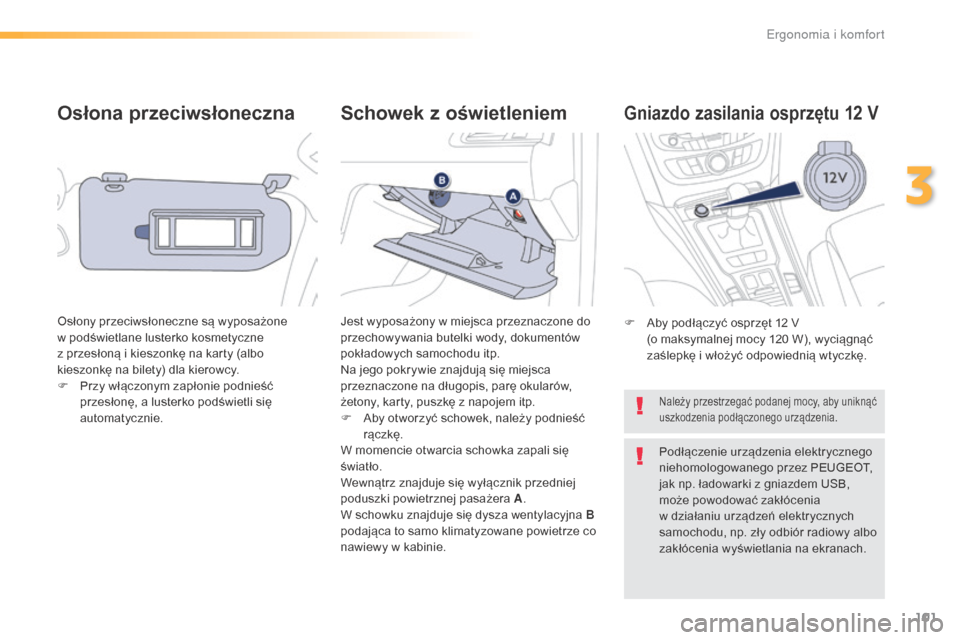

Osłona przeciwsłoneczna
Osłony przeciwsłoneczne są wyposażone
w podświetlane lusterko kosmetyczne
z przesłoną i kieszonkę na karty (albo
kieszonkę na bilety) dla kierowcy.
F

P
rzy włączonym zapłonie podnieść
przesłonę, a lusterko podświetli się
automatycznie.
Schowek z oświetleniemGniazdo zasilania osprzętu 12 V
Należy przestrzegać podanej mocy, aby uniknąć
uszkodzenia podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
jak np. ładowarki z gniazdem USB,
może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, np. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Jest wyposażony w miejsca przeznaczone do
przechowywania butelki wody, dokumentów
pokładowych samochodu itp.
Na jego pokrywie znajdują się miejsca
przeznaczone na długopis, parę okularów,
żetony, karty, puszkę z napojem itp.
F

A

by otworzyć schowek, należy podnieść
rączkę.
W momencie otwarcia schowka zapali się
światło.
Wewnątrz znajduje się wyłącznik przedniej
poduszki powietrznej pasażera A .
W schowku znajduje się dysza wentylacyjna B
podająca to samo klimatyzowane powietrze co
nawiewy w kabinie. F

A

by podłączyć osprzęt 12 V
(o
maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
3
Ergonomia i komfort

102
508_pl_Chap03_ergonomie-et-confort_ed01-2016
1. Lampka sufitowa przednia
2. Przednie lampki oświetlenia mapy
3.
T

ylne lampki oświetlenia mapy
4.
Di

ody podświetlające
Lampki sufitowe
W tym położeniu lampka sufitowa
zapala się stopniowo:
Przednie lampki sufitowe
Uważać, aby nie dotykać lampek
sufitowych.
W trybie "oświetlenia ciągłego" czas
świecenia zależy od sytuacji:
- przy wyłączonym zapłonie tr wa około
10 minut,
- w trybie ekonomicznym około
30 sekund,
- przy pracującym silniku bez ograniczeń.
- po odryglowaniu samochodu,
- p o wyjęciu kluczyka ze stacyjki,
-

p
o otwarciu drzwi,
-

p
o naciśnięciu przycisku ryglowania
na pilocie zdalnego sterowania w celu
zlokalizowania samochodu.
Gaśnie stopniowo:
-

p
o zaryglowaniu samochodu,
-

p
o włączeniu zapłonu,
-

p
rzy wyłączonym zapłonie, 30 sekund
po
zamknięciu ostatnich drzwi.Zgaszona na stałe.
Oświetlenie ciągłe.
Przednie i tylne lampki
oświetlenia punktowego
do czytania mapy
F Przy włączonym zapłonie wcisnąć odpowiedni przycisk.
Gdy przednia lampka sufitowa jest "zapalona
na stałe", tylna lampka oświetlenia punktowego
pozostaje również zapalona, chyba że jest ona
"wyłączona na stałe".
Z przednich foteli można wyłączyć tylne lampki
oświetlenia punktowego, aby na przykład nie
zakłócać snu pasażerów. Pasażerowie mogą
jednak sami włączyć lampki.
Ergonomia i komfort

103
508_pl_Chap03_ergonomie-et-confort_ed01-2016

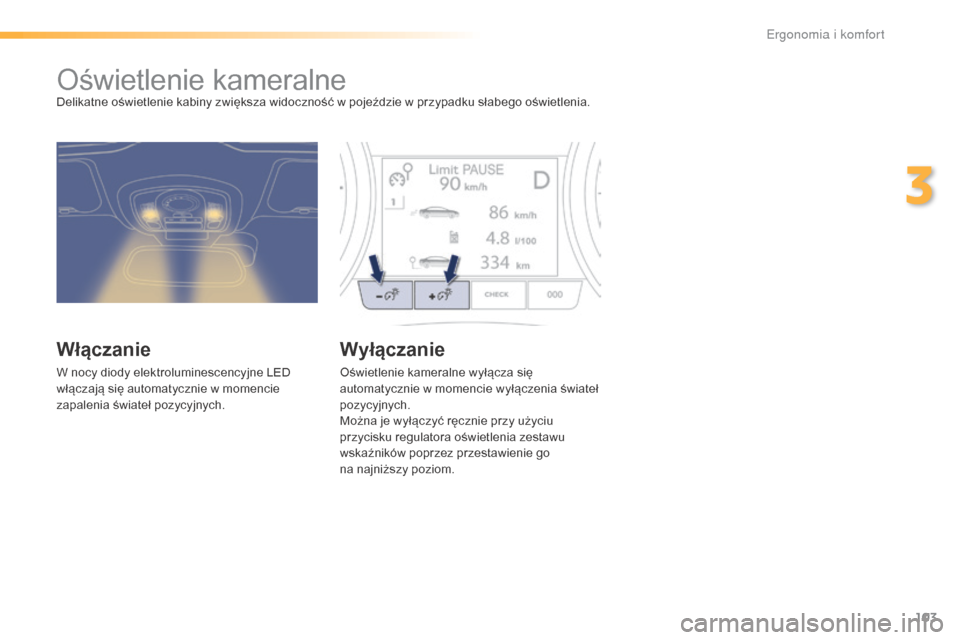

Oświetlenie kameralneDelikatne oświetlenie kabiny zwiększa widoczność w pojeździe w przypadku słabego oświetlenia.
Włączanie
W nocy diody elektroluminescencyjne LED
włączają się automatycznie w momencie
zapalenia świateł pozycyjnych.
Wyłączanie
Oświetlenie kameralne wyłącza się
automatycznie w momencie wyłączenia świateł
pozycyjnych.
Można je wyłączyć ręcznie przy użyciu
przycisku regulatora oświetlenia zestawu
wskaźników poprzez przestawienie go
na najniższy poziom.
3
E

104
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Szyberdach
Otwieranie
Przekręcić dźwignię w lewo, aby przesunąć
szyberdach (kilka pozycji ustawienia).
Zasłona przyciemniająca
Zasłona przyciemniająca poprawia komfort
termiczny i akustyczny.
Jest ona sterowana automatycznie podczas
otwierania szyberdachu. Należy ją ustawić
ręcznie na swoim miejscu podczas zamykania
szyberdachu.
Uchylanie
Samochód wyposażony jest w szyberdach z bar wionego szkła, który poprawia oświetlenie oraz widoczność w kabinie.Ustawić dźwignię w położeniu początkowym.
Jeżeli położenie szyberdachu nie odpowiada
położeniu podanemu na dźwigni, wcisnąć
wieniec dźwigni, aby szyberdach otworzył się
do tego położenia.
Zamykanie
Przekręcić dźwignię w prawo, aby uchylić
szyberdach.
Ergonomia i komfort

105
508_pl_Chap03_ergonomie-et-confort_ed01-2016

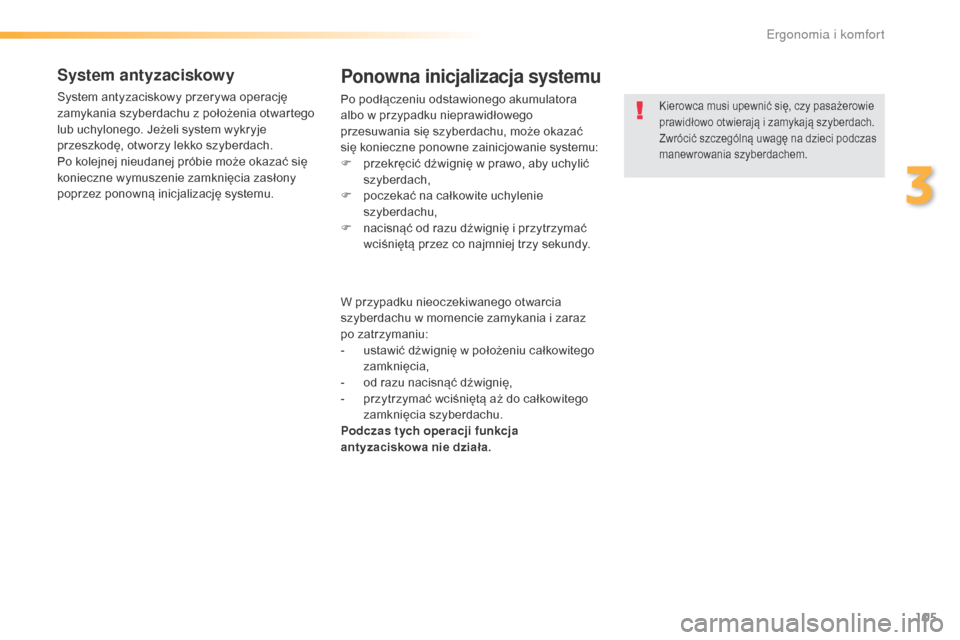

System antyzaciskowy
System antyzaciskowy przerywa operację
zamykania szyberdachu z położenia otwartego
lub uchylonego. Jeżeli system wykryje
przeszkodę, otworzy lekko szyberdach.
Po kolejnej nieudanej próbie może okazać się
konieczne wymuszenie zamknięcia zasłony
poprzez ponowną inicjalizację systemu.
Ponowna inicjalizacja systemu
Po podłączeniu odstawionego akumulatora
albo w przypadku nieprawidłowego
przesuwania się szyberdachu, może okazać
się konieczne ponowne zainicjowanie systemu:
F
p
rzekręcić dźwignię w prawo, aby uchylić
szyberdach,
F

p
oczekać na całkowite uchylenie
szyberdachu,
F

n
acisnąć od razu dźwignię i przytrzymać
wciśniętą przez co najmniej trzy sekundy.
W przypadku nieoczekiwanego otwarcia
szyberdachu w momencie zamykania i zaraz
po zatrzymaniu:
-

u
stawić dźwignię w położeniu całkowitego
zamknięcia,
-

o
d razu nacisnąć dźwignię,
-

p
rzytrzymać wciśniętą aż do całkowitego
zamknięcia szyberdachu.
Podczas tych operacji funkcja
antyzaciskowa nie działa.Kierowca musi upewnić się, czy pasażerowie
prawidłowo otwierają i zamykają szyberdach.
Zwrócić szczególną uwagę na dzieci podczas
manewrowania szyberdachem.
3
Ergonomia i komfort

106
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Dach z bar wionego szkła poprawia
doświetlenie i zwiększa widoczność w kabinie.
Jego zasłona elektryczna wpływa korzystnie
na komfort termiczny i akustyczny.
Jest ona sterowana elektrycznie za pomocą
obrotowego przełącznika otwierania.
Otwieranie
Przekręcić przełącznik w lewo (kilka pozycji
ust aw i enia).
System antyzaciskowy
Gdy zasłona napotka przeszkodę podczas
zamykania, natychmiast się zatrzymuje i lekko
otwiera aż do 2 pozycji.
Po ponownej nieudanej próbie może okazać
się konieczne wymuszenie zamknięcia zasłony
poprzez wykonanie ponownej inicjalizacji
(reset) systemu.
Zamykanie
Ustawić przełącznik w położeniu początkowym.
Jeżeli położenie zasłony nie odpowiada
położeniu podanemu na przełączniku,
nacisnąć przełącznik, aby wywołać otwarcie
zasłony aż do tego położenia.
Zasłona przyciemniająca
sterowana elektrycznie
W przypadku zaciśnięcia podczas
manewrowania zasłoną należy zmienić
kierunek ruchu zasłony. W tym celu
należy obrócić odpowiedni przełącznik
(p o k r ęt ł o).
Przed rozpoczęciem zamykania
zasłony kierowca powinien zwrócić
uwagę, czy nic nie uniemożliwi jej
prawidłowego zamknięcia.
Kierowca powinien zwrócić uwagę,
czy pasażerowie prawidłowo używają
zasłony przyciemniającej.
Podczas manewrowania zasłoną należy
zwrócić szczególną uwagę na dzieci.
Ponowna inicjalizacja systemu
Po podłączeniu akumulatora albo w przypadku
wystąpienia usterki w trakcie przesuwania
zasłony może okazać się konieczne ponowne
zainicjowanie systemu:
F przekręcić przełącznik do pełnego otwarcia,F poczekać na całkowite otwarcie zasłony,F nacisnąć od razu obrotowy przełącznik i
przytrzymać wciśnięty przez co najmniej
trzy sekundy.
W przypadku nieoczekiwanego otwarcia
zasłony w momencie zamykania i zaraz po
zatrzymaniu zasłony:
-

u
stawić przełącznik w położeniu
całkowitego zamknięcia,
-

o
d razu nacisnąć obrotowy przełącznik,
-

p
rzytrzymać wciśnięty aż do całkowitego
zamknięcia zasłony.
Podczas tych operacji funkcja ochrony
przed zaciśnięciem nie działa.
Przeszklony dach panoramiczny (SW i RXH spalinowy)
Ergonomia i komfort

107
508_pl_Chap03_ergonomie-et-confort_ed01-2016

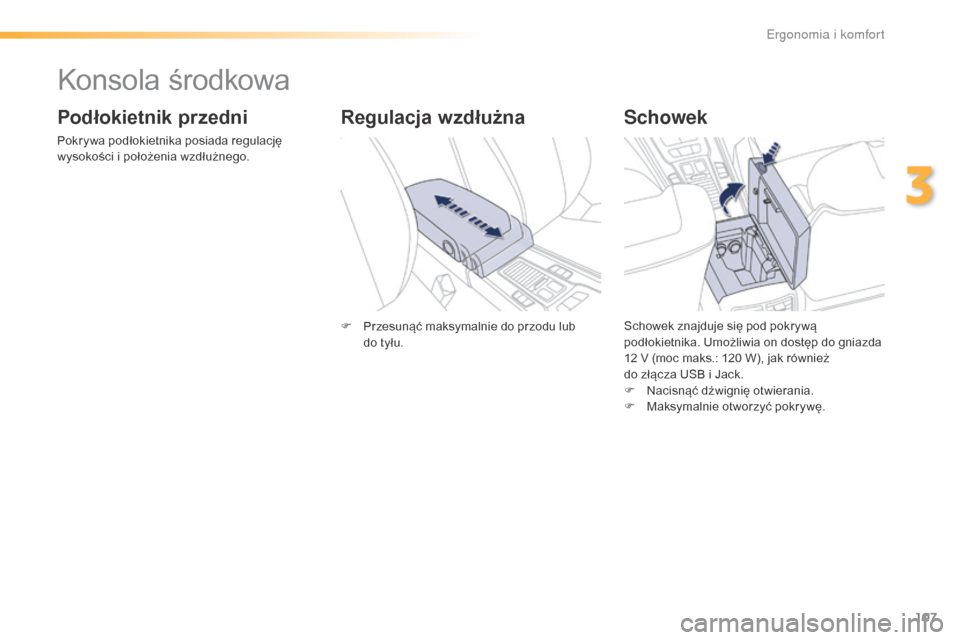

Konsola środkowa
Podłokietnik przedni
Pokrywa podłokietnika posiada regulację
wysokości i położenia wzdłużnego.
Schowek
Schowek znajduje się pod pokrywą
podłokietnika. Umożliwia on dostęp do gniazda
12 V (moc maks.: 120 W), jak również
do
złącza USB i Jack.
F

N
acisnąć dźwignię otwierania.
F

M
aksymalnie otworzyć pokrywę.
Regulacja wzdłużna
F Przesunąć maksymalnie do przodu lub do tyłu.
3
Ergonomia i komfort

108
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Gniazdo zasilania osprzętu 12 V
Należy przestrzegać podanej mocy, aby uniknąć
uszkodzenia podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
jak np. ładowarki z gniazdem USB,
może powodować zakłócenia
w działaniu urządzeń elektrycznych
samochodu, np. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
WIP Plug – Czytnik USB
Ten moduł przyłączeniowy składa się z gniazda USB i gniazda Jack.
Gniazdo USB
Gniazdo USB umożliwia podłączenie urządzenia
przenośnego, np. przenośnego odtwarzacza
cyfrowego typu iPod
® albo pamięci USB.
Czytnik USB odczytuje pliki audio, które są
przesyłane do systemu audio w celu odtwarzania
poprzez głośniki w pojeździe.
Zarządzanie tymi plikami odbywa się za pomocą
sterowania przy kierownicy albo z poziomu
systemu audio.
Gniazdo Jack
Gniazdo Jack umożliwia podłączenie
urządzenia przenośnego, np. odtwarzacza
cyfrowego, aby słuchać zapisanych w nim
plików audio przez głośniki samochodu.
Zarządzanie tymi plikami odbywa się przy
użyciu danego urządzenia przenośnego.
Więcej szczegółowych informacji
znajduje się w odpowiedniej części
audio, w rubryce "Audio i telematyka".
Urządzenie przenośne może się automatycznie ładować,
gdy włożone jest do gniazda USB.
Jeżeli podczas ładowania pobór prądu przez urządzenie
przenośne jest większy od natężenia dostarczanego
przez samochód, wyświetlany jest komunikat.
F Aby podłączyć osprzęt 12 V (o maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
Ergonomia i komfort
