stop start Peugeot Bipper 2011 Handleiding (in Dutch)

43
1
VOORDAT u GAAT RIJDEN


Stuurkolomschakelaars
RUITENWISSERSCHAKELAAR


Ruitenwissers vóór

De ruitenwissers werken uitsluitend als het
contact in de stand MAR
staat.
De schakelaar heeft vier standen. Het is
mogelijk 3 snelheden te kiezen door aan de
ring te draaien.
Raadpleeg voor het vervangen van
wisserbladen in de rubriek 7 het
gedeelte "Wisserbladen vervangen".


Gebruiksvoorschrift

Controleer bij vorst vóór het inschakelen
van de ruitenwissers of de ruitenwissers vrij
kunnen bewegen. Interval.
Constant wissen met lage snelheid.
Constant wissen met hoge snelheid.
Eén keer wissen: schakelaar kort omhoog
bewegen.


Ruitensproeiers vóór

Beweeg de hendel omlaag: alleen de
ruitensproeiers vóór treden in werking.
Houd de hendel omlaag: de ruitensproeiers
vóór treden in werking, waarna enige tijd de
ruitenwissers worden ingeschakeld.
Raadpleeg voor het bijvullen van het
reservoir in de rubriek 7 het gedeelte
"Niveaus".


Ruitenwisser achter

De ruitenwisser is op de ruit van
de grote achterdeur geplaatst.
Draai aan de ring.


Ruitensproeier achter

De ruitensproeier achter is naast het derde
remlicht ingebouwd.
Beweeg de hendel omhoog: alleen de
ruitensproeier treedt in werking.
Houd de hendel vast: de ruitensproeier
treedt in werking, waarna gedurende enige
tijd de ruitenwisser worden ingeschakeld.





Bij auto's met een Stop & Start-systeem
geldt dat zolang de ruitenwissers vóór
zijn ingeschakeld in de stand hoge snelheid,
de STOP-stand niet beschikbaar is.

53
1
VOORDAT u GAAT RIJDEN
Versnellingsbak en stuurwiel

Resetten

Zet het contact in de stand MAR
.
Binnen 10 seconden moet de ingeschakelde
versnelling op het display van het
instrumentenpaneel verschijnen.
Als dat niet het geval is, zet dan het contact
in de stand STOP
en wacht tot het display
van het instrumentenpaneel uitgaat.
Zet het contact nogmaals in de stand MAR
. Als dit lampje gaat branden in
combinatie met een melding op
het display, duidt dit erop dat de
versnellingsbak op de verkeerde
manier wordt bediend door de bestuurder.
Als bij aangezet contact dit lampje
gaat knipperen in combinatie met een
geluidssignaal en een melding op het
display van het instrumentenpaneel, duidt dit
op een storing in de versnellingsbak.
Laat het systeem controleren door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats. Laat als het probleem niet is
verholpen het systeem controleren
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Zet de selectiehendel tijdens het rijden
nooit in de neutraalstand (stand N
).
Zet de selectiehendel alleen in de achteruit
(stand R
) als de auto volledig stilstaat en het
rempedaal is ingetrapt.
Wanneer u gelijktijdig het gaspedaal en
het rempedaal intrapt, kan schade aan de
versnellingsbak ontstaan.

Noodloopfunctie - vertraagd wegrijden

Deze procedure moet worden toegepast
als het systeem het intrappen van het
rempedaal niet signaleert of in het geval
van een storing in de versnellingsbak bij het
starten van de motor.
Trap het rempedaal stevig in.
Draai de contactsleutel ten minste
7 seconden in de stand AV V
.
De motor wordt gestart.
Het systeem blijft werken in de
noodloopfunctie: de versnellingsbak gebruikt
de 3
e versnelling als hoogste versnelling en
de automatische stand is niet beschikbaar.
Laat als de motor niet kan worden
gestart het systeem controleren door het
PEUGEOT-netwerk of door een
gekwalifi ceerde werkplaats.




Storing

Als de auto lang stilstaat met
draaiende motor, is het raadzaam de
versnellingsbak in de neutraalstand
(stand N
) te houden.
Als de auto stilstaat met draaiende
motor en de eerste of tweede
versnelling of de achteruitversnelling is
ingeschakeld, selecteert de versnellingsbak
in de volgende gevallen automatisch de
neutraalstand, waarbij een geluidssignaal
klinkt:


- het gas- en/of rempedaal wordt
gedurende 3 minuten niet ingetrapt,

- het rempedaal wordt al 10 minuten
ingetrapt,

- het bestuurdersportier is geopend en het
gas- en/of rempedaal wordt gedurende
1,5 seconde niet ingetrapt,

- storing in de versnellingsbak.


Wanneer uw auto gesleept wordt,
dient u ervoor te zorgen dat de
versnellingsbak in de neutraalstand
(stand N
) staat.

Versnellingsbak en stuurwiel






HILL HOLDER


Deze functie, die is geïntegreerd in het ESP,
vergemakkelijkt het wegrijden op een helling
door uw auto, nadat u het rempedaal hebt
losgelaten, ongeveer 2 seconden op zijn
plaats te houden. In die tijd kunt u uw voet
naar het gaspedaal verplaatsen.
Deze functie is alleen actief:


- als de auto volledig stilstaat terwijl u het
rempedaal intrapt,

- bij draaiende motor,

- op hellingen met een percentage van
minimaal 5%,
Werking

Als de auto met draaiende motor op een
helling stilstaat, wordt deze even op zijn
plaats gehouden als u het rempedaal
loslaat en:


- bij een handgeschakelde versnellingsbak
de eerste versnelling of de neutraalstand
hebt ingeschakeld,

- bij een gestuurde handgeschakelde
versnellingsbak de stand A
of M
hebt
geselecteerd.



Als de auto met draaiende motor
bergafwaarts stilstaat en de
achteruitversnelling ingeschakeld
is, wordt de auto even op zijn plaats
gehouden als u het rempedaal loslaat.


Als het gaspedaal niet binnen
2 seconden wordt ingetrapt, wordt
het systeem automatisch uitgeschakeld en
valt de remdruk geleidelijk weg. Tijdens
deze fase wijst een mechanisch geluid erop
dat de remmen loskomen en de auto in
beweging begint te komen.
Verlaat de auto niet in de korte periode
dat u de hill holder gebruikt.
Als u de auto moet verlaten terwijl de motor
draait, trek dan de handrem aan. Controleer
of het verklikkerlampje van de handrem op
het instrumentenpaneel constant brandt.

Storing
Bij een storing in de systeem
gaan op het instrumentenpaneel
deze verklikkerlampjes branden.
Raadpleeg het PEUGEOT-netwerk
of een gekwalifi ceerde werkplaats
om het systeem te laten controleren.
In de STOP-stand van het Stop &
Start-systeem is de hill holder
uitgeschakeld.

55
1
VOORDAT u GAAT RIJDEN
Versnellingsbak en stuurwiel


- bij een auto met een handgeschakelde
versnellingsbak:
zet, terwijl de auto
stilstaat, de versnellingsbak in de
neutraalstand en laat de koppeling los,

- bij een auto met een gestuurde
handgeschakelde versnellingsbak:
houd, terwijl de auto stilstaat, het
rempedaal ingetrapt.
Bijzonderheden: geen overgang naar de
STOP-stand
De STOP-stand wordt niet geactiveerd als:


- het bestuurderportier geopend is,

- de veiligheidsgordel van de bestuurder
losgemaakt is,

- de achterruitverwarming is ingeschakeld,

- de ruitenwissers vóór in de stand hoge
snelheid werken,

- de achteruitversnelling is ingeschakeld,

- bepaalde bijzondere omstandigheden
(laadtoestand accu, motortemperatuur,
regeneratie van het roetfilter,
rembekrachtiging, buitentemperatuur
enz.) dat niet toelaten.

In dat geval wordt een melding
weergegeven op het display van
het instrumentenpaneel en gaat het
verklikkerlampje "S"
gedurende
enkele seconden knipperen om
vervolgens te doven.

Dit is volkomen normaal.


Het Stop & Start-systeem zet de motor
tijdelijk af (STOP-stand) als u stopt (bij rood
licht, opstoppingen enz.). De motor wordt
automatisch gestart (START-stand) als u
weer weg wilt rijden. Het starten gebeurt
direct, snel en stil.
Het Stop & Start-systeem, dat perfect is
aangepast aan het stadsverkeer, zorgt voor
een lager brandstofverbruik, minder uitstoot
van schadelijke stoffen en het comfort
van totale stilte in het interieur tijdens het
wachten.

Werking


Overgang naar de STOP-stand van de motor
Het verklikkerlampje "S"
op het
instrumentenpaneel gaat branden
en de motor wordt afgezet: Om te voorkomen dat de motor te
vaak wordt uitgezet als u langzaam
rijdt, wordt de motor uitsluitend automatisch
afgezet als de auto een snelheid van
minimaal 10 km/h heeft bereikt.

In de STOP-stand van het Stop &
Start-systeem is de hill holder
uitgeschakeld.
Verlaat nooit de auto zonder eerst
het contact met de sleutel te hebben
afgezet.
Tank nooit als de motor door het
Stop & Start-systeem is afgezet; zet in
dat geval altijd het contact af en neem de
sleutel uit het contactslot.

56


Versnellingsbak en stuurwiel


Bijzonderheden: automatisch activeren van
de START-stand
De START-stand wordt automatisch
geactiveerd als:


- de auto wegrolt op een helling,

- de ruitenwissers vóór in de stand hoge
snelheid werken,

- de motor ongeveer drie minuten geleden
is afgezet door het Stop & Start-systeem,

- bepaalde bijzondere omstandigheden
(laadtoestand accu, motortemperatuur,
rembekrachtiging, buitentemperatuur
enz.) dit niet toelaten.
Gebruiksvoorschrift
Als u bij een auto met een handgeschakelde
versnellingsbak in de STOP-stand een
versnelling inschakelt, maar daarbij het
koppelingspedaal niet helemaal intrapt,
wordt de motor in sommige gevallen niet
weer gestart.
Er gaat dan een verklikkerlampje branden
of er wordt een melding weergegeven die
aangeeft dat u het koppelingspedaal volledig
moet intrappen om de motor weer te laten
starten.
Als de motor automatisch is afgezet
(STOP-stand) en de bestuurder zijn
veiligheidsgordel losmaakt en een
voorportier opent, dan kan de motor
uitsluitend weer met de contactsleutel
worden gestart. Dit wordt aangegeven door
een geluidssignaal in combinatie met het
knipperen van het verklikkerlampje Service
en het weergeven van een melding op het
display van het instrumentenpaneel.
Als de motor automatisch is gestart
(START-stand) en de bestuurder gedurende
de daaropvolgende drie minuten de auto niet
bedient, zet het systeem de motor definitief
af. De motor kan dan uitsluitend weer met
de contactsleutel worden gestart.

Overgang naar de START-stand van de motor
Het verklikkerlampje "S"
gaat uit
en de motor wordt gestart:


- bij een auto met een handgeschakelde
versnellingsbak:
trap het
koppelingspedaal volledig in,

- bij een auto met een gestuurde
handgeschakelde versnellingsbak:


●
laat het rempedaal los met de
selectiehendel in de stand A
of M
,

●
of schakel de achteruitversnelling in.


In dat geval wordt een melding
weergegeven op het display van
het instrumentenpaneel en gaat het
verklikkerlampje "S"
gedurende
enkele seconden knipperen om
vervolgens te doven.

Dit is volkomen normaal.
Als in de STOP-stand de
selectiehendel van de gestuurde
handgeschakelde versnellingsbak in een
andere stand wordt gezet, wordt de motor
weer gestart.
Als de motor bij stilstand op een
helling automatisch wordt afgezet,
moet, aangezien de hill holder uitsluitend bij
draaiende motor werkt, de motor opnieuw
gestart worden en een versnelling worden
ingeschakeld alvorens het rempedaal kan
worden losgelaten.

57
1
VOORDAT u GAAT RIJDEN
Versnellingsbak en stuurwiel

Uitschakelen


Als u geen concessies wilt doen aan
het thermische comfort, kunt u het
Stop & Start-systeem uitschakelen,
zodat de airconditioning continu blijft
werken.
Het systeem wordt automatisch
opnieuw ingeschakeld zodra u het
contact weer aanzet.
U kunt dit systeem op elk willekeurig
moment uitschakelen door de toets "S OFF"

in te drukken.
Het verklikkerlampje in de toets gaat
branden en er verschijnt een bericht op het
display van het instrumentenpaneel.
Als u het systeem met de motor in de
STOP-stand uitschakelt, dan wordt de
motor direct weer gestart.

Storing
Onderhoud

Bij een storing in het
Stop & Start-systeem wordt het
systeem uitgeschakeld, gaat
het verklikkerlampje Service
branden en wordt er een melding
weergegeven op het display van het
instrumentenpaneel.
Laat het systeem controleren door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Als er in de STOP-stand een storing zou
optreden, kan de motor gestart worden
door het koppelingspedaal volledig in te
trappen of door de selectiehendel in de
neutraalstand te zetten. Zet het contact altijd met de sleutel
af als u handelingen onder de
motorkap wilt verrichten, om letsel door het
automatisch activeren van de START-stand
te voorkomen.
Dit systeem heeft specifieke kenmerken
en maakt gebruik van een speciale accu
(raadpleeg voor meer informatie het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats).
Het gebruik van een andere dan de door
PEUGEOT voorgeschreven accu's kan
leiden tot storingen in het systeem.
Het Stop & Start-systeem maakt
gebruik van geavanceerde technologie.
Laat eventuele werkzaamheden uitsluitend
door een officiële PEUGEOT-dealer
uitvoeren.


Opnieuw inschakelen

Druk nogmaals op de toets "S OFF"
.
Het systeem is dan opnieuw actief; het
verklikkerlampje in de toets gaat uit en er
wordt een melding weergegeven op het
display van het instrumentenpaneel.

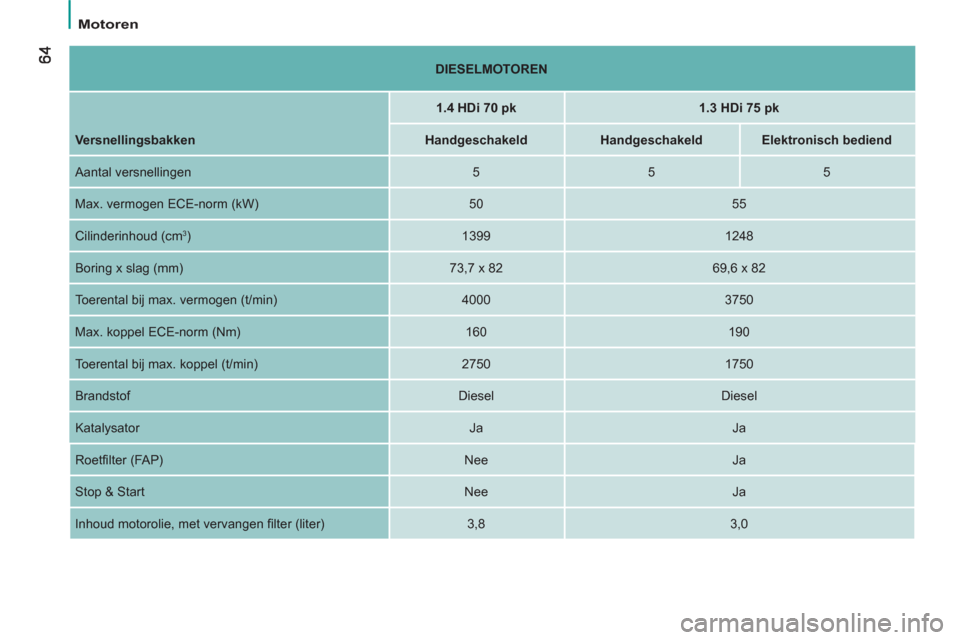

Motoren



DIESELMOTOREN






1.4 HDi 70 pk



1.3 HDi 75 pk



Versnellingsbakken


Handgeschakeld



Handgeschakeld



Elektronisch bediend


Aantal versnellingen
5
5
5
Max. vermogen ECE-norm (kW)
50
55
Cilinderinhoud (cm
3
)
1399
1248
Boring x slag (mm)
73,7 x 82
69,6 x 82
Toerental bij max. vermogen (t/min)
4000
3750
Max. koppel ECE-norm (Nm)
160
190
Toerental bij max. koppel (t/min)
2750
1750
Brandstof
Diesel
Diesel
Katalysator
Ja
Ja
Roetfi lter (FAP)
Nee
Ja
Stop & Start
Nee
Ja
Inhoud motorolie, met vervangen fi lter (liter)
3,8
3,0

65
2

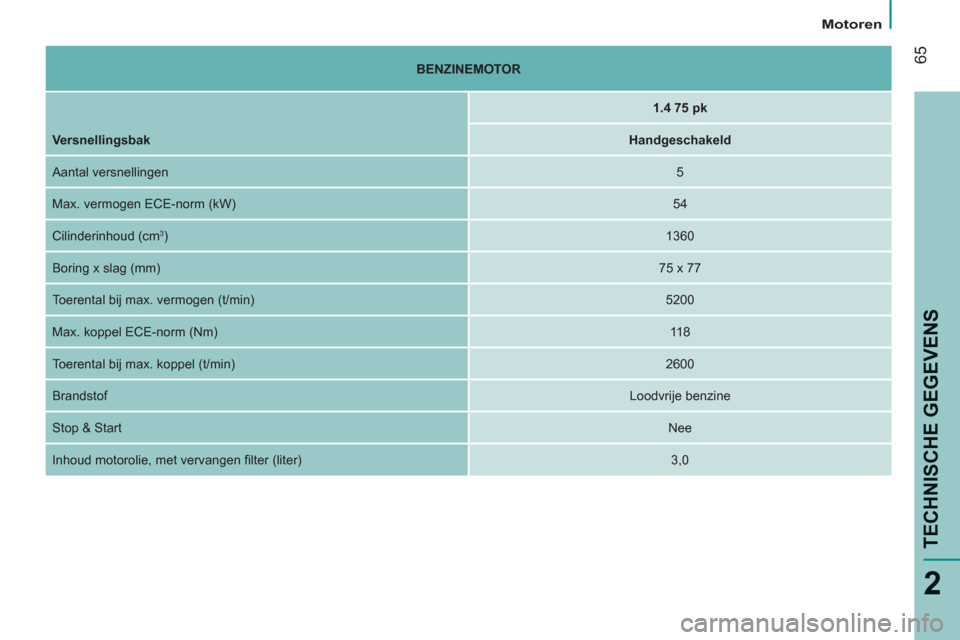

Motoren
TECHNISCHE GEGEVEN
S


BENZINEMOTOR






1.4 75 pk



Versnellingsbak



Handgeschakeld


Aantal versnellingen

5
Max. vermogen ECE-norm (kW)

54
Cilinderinhoud (cm
3
)

1360
Boring x slag (mm)

75 x 77
Toerental bij max. vermogen (t/min)
5200
Max. koppel ECE-norm (Nm)

11 8
Toerental bij max. koppel (t/min)

2600
Brandstof

Loodvrije benzine
Stop & Start

Nee
Inhoud motorolie, met vervangen fi lter (liter)
3,0

102

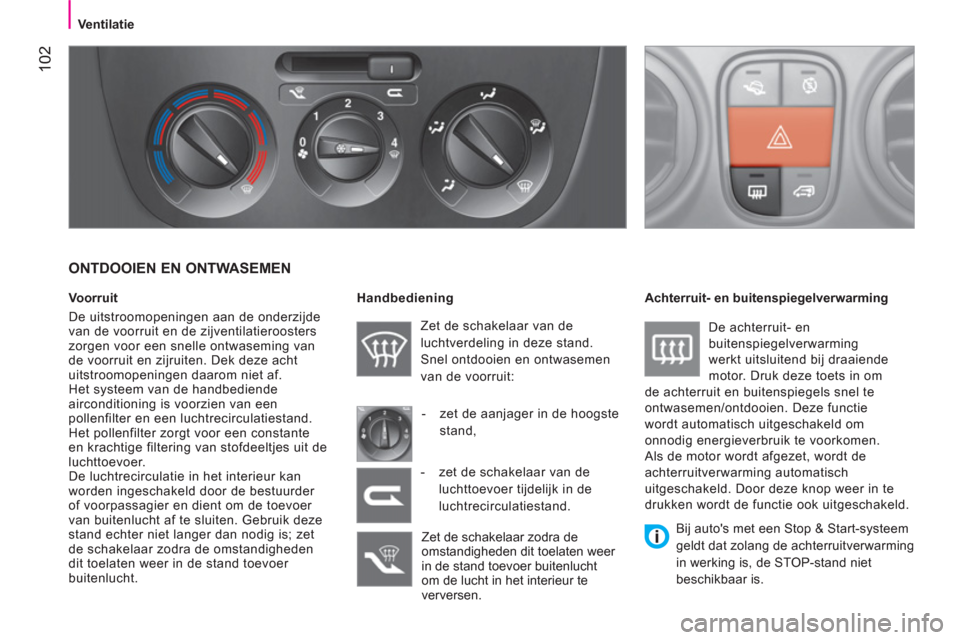

Ventilatie




ONTDOOIEN EN ONTWASEMEN


Voorruit
De uitstroomopeningen aan de onderzijde
van de voorruit en de zijventilatieroosters
zorgen voor een snelle ontwaseming van
de voorruit en zijruiten. Dek deze acht
uitstroomopeningen daarom niet af.
Het systeem van de handbediende
airconditioning is voorzien van een
pollenfilter en een luchtrecirculatiestand.
Het pollenfilter zorgt voor een constante
en krachtige filtering van stofdeeltjes uit de
luchttoevoer.
De luchtrecirculatie in het interieur kan
worden ingeschakeld door de bestuurder
of voorpassagier en dient om de toevoer
van buitenlucht af te sluiten. Gebruik deze
stand echter niet langer dan nodig is; zet
de schakelaar zodra de omstandigheden
dit toelaten weer in de stand toevoer
buitenlucht.

Handbediening
Zet de schakelaar van de
luchtverdeling in deze stand.
Snel ontdooien en ontwasemen
van de voorruit:


- zet de aanjager in de hoogste
stand,
Zet de schakelaar zodra de
omstandigheden dit toelaten weer
in de stand toevoer buitenlucht
om de lucht in het interieur te
verversen.
Achterruit- en buitenspiegelverwarming
De achterruit- en
buitenspiegelverwarming
werkt uitsluitend bij draaiende
motor. Druk deze toets in om
de achterruit en buitenspiegels snel te
ontwasemen/ontdooien. Deze functie
wordt automatisch uitgeschakeld om
onnodig energieverbruik te voorkomen.
Als de motor wordt afgezet, wordt de
achterruitverwarming automatisch
uitgeschakeld. Door deze knop weer in te
drukken wordt de functie ook uitgeschakeld.

- zet de schakelaar van de
luchttoevoer tijdelijk in de
luchtrecirculatiestand.





Bij auto's met een Stop & Start-systeem
geldt dat zolang de achterruitverwarming
in werking is, de STOP-stand niet
beschikbaar is.

11
5
5

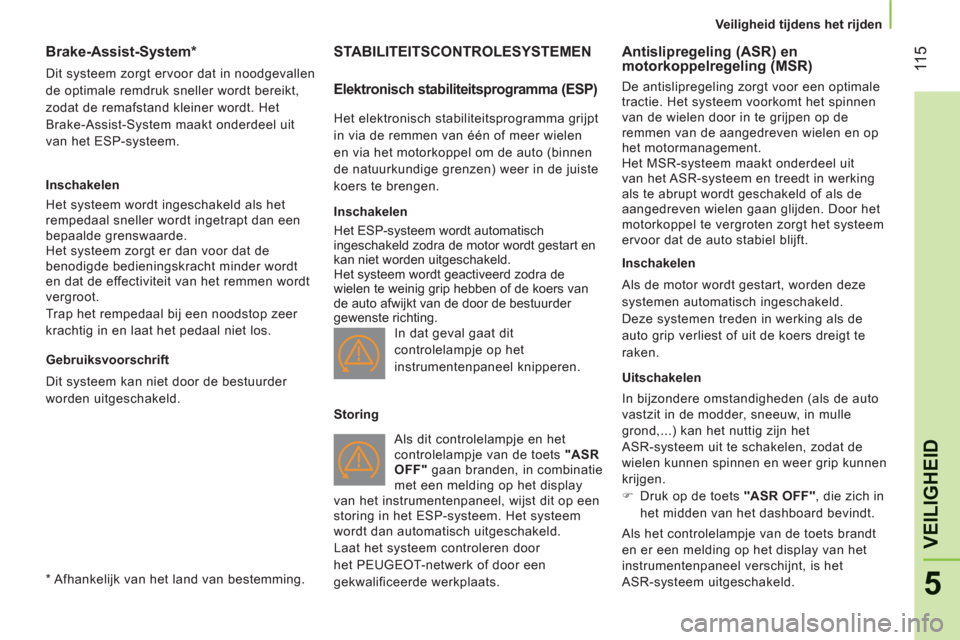

VEILIGHEI
D

Veiligheid tijdens het rijden








Brake-Assist-System *

Dit systeem zorgt ervoor dat in noodgevallen
de optimale remdruk sneller wordt bereikt,
zodat de remafstand kleiner wordt. Het
Brake-Assist-System maakt onderdeel uit
van het ESP-systeem.

Inschakelen
Het systeem wordt ingeschakeld als het
rempedaal sneller wordt ingetrapt dan een
bepaalde grenswaarde.
Het systeem zorgt er dan voor dat de
benodigde bedieningskracht minder wordt
en dat de effectiviteit van het remmen wordt
vergroot.
Trap het rempedaal bij een noodstop zeer
krachtig in en laat het pedaal niet los.

Gebruiksvoorschrift
Dit systeem kan niet door de bestuurder
worden uitgeschakeld.


*
Afhankelijk van het land van bestemming.











STABILITEITSCONTROLESYSTEMEN


Elektronisch stabiliteitsprogramma (ESP)


Het elektronisch stabiliteitsprogramma grijpt
in via de remmen van één of meer wielen
en via het motorkoppel om de auto (binnen
de natuurkundige grenzen) weer in de juiste
koers te brengen.

Inschakelen
Het ESP-systeem wordt automatisch
ingeschakeld zodra de motor wordt gestart en
kan niet worden uitgeschakeld.
Het systeem wordt geactiveerd zodra de
wielen te weinig grip hebben of de koers van
de auto afwijkt van de door de bestuurder
gewenste richting.
Als dit controlelampje en het
controlelampje van de toets "ASR
OFF"
gaan branden, in combinatie
met een melding op het display
van het instrumentenpaneel, wijst dit op een
storing in het ESP-systeem. Het systeem
wordt dan automatisch uitgeschakeld.
Laat het systeem controleren door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.



Antislipregeling (ASR) en
motorkoppelregeling (MSR)
De antislipregeling zorgt voor een optimale
tractie. Het systeem voorkomt het spinnen
van de wielen door in te grijpen op de
remmen van de aangedreven wielen en op
het motormanagement.
Het MSR-systeem maakt onderdeel uit
van het ASR-systeem en treedt in werking
als te abrupt wordt geschakeld of als de
aangedreven wielen gaan glijden. Door het
motorkoppel te vergroten zorgt het systeem
ervoor dat de auto stabiel blijft.

Inschakelen
Als de motor wordt gestart, worden deze
systemen automatisch ingeschakeld.
Deze systemen treden in werking als de
auto grip verliest of uit de koers dreigt te
raken.

Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond,...) kan het nuttig zijn het
ASR-systeem uit te schakelen, zodat de
wielen kunnen spinnen en weer grip kunnen
krijgen.


)
Druk op de toets "ASR OFF"
, die zich in
het midden van het dashboard bevindt.
Als het controlelampje van de toets brandt
en er een melding op het display van het
instrumentenpaneel verschijnt, is het
ASR-systeem uitgeschakeld. In dat geval gaat dit
controlelampje op het
instrumentenpaneel knipperen.

Storing
