Peugeot Bipper 2011 Omistajan käsikirja (in Finnish)

14
9
7
PIKAHUOLTO


Sulakkeen vaihtaminen

SULAKKEEN VAIHTAMINEN

Sulakerasiat (2 kpl) sijaitsevat kojelaudassa
kuljettajan puolella ja konepellin alla.

Sulakkeen irrottaminen ja asentaminen

Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista. Sulakkeiden numerot on
merkitty rasiaan.
Käytä aina pienoispinsettejä sulakkeen
irrottamiseen ja sulakelangan kunnon
tarkastamiseen.

Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama väri) ehjä sulake.
Jos vika ilmenee uudelleen pian
sulakkeen vaihtamisen jälkeen, tarkistuta
sähkölaitteisto PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Pääsy kojelaudan sulakkeisiin


- Irrota ruuvit (2 kpl) virta-avaimella ja
käännä rasiaa, niin pääset käsiksi
kojelaudan sulakkeisiin.
PEUGEOT ei ota mitään vastuuta
eikä maksa mitään korvauksia tai
huoltokustannuksia korjauksista, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asennuksesta tai käytöstä,
joita PEUGEOT-verkosto ei ole toimittanut
tai suositellut, ja joita ei ole asennettu sen
ohjeiden mukaisesti, erityisesti silloin kun
asennettujen lisälaitteiden kulutus ylittää
10 milliampeeria.

A.
Ehjä

B.
Viallinen

C.
Pienoispinsetit


Pääsy moottoritilan sulakkeisiin


- Pääset moottoritilan sulakkeisiin, kun
otat pois vasemman etuvalon liittimen,
jonka jälkeen voit irrottaa rasian
kannen.

150

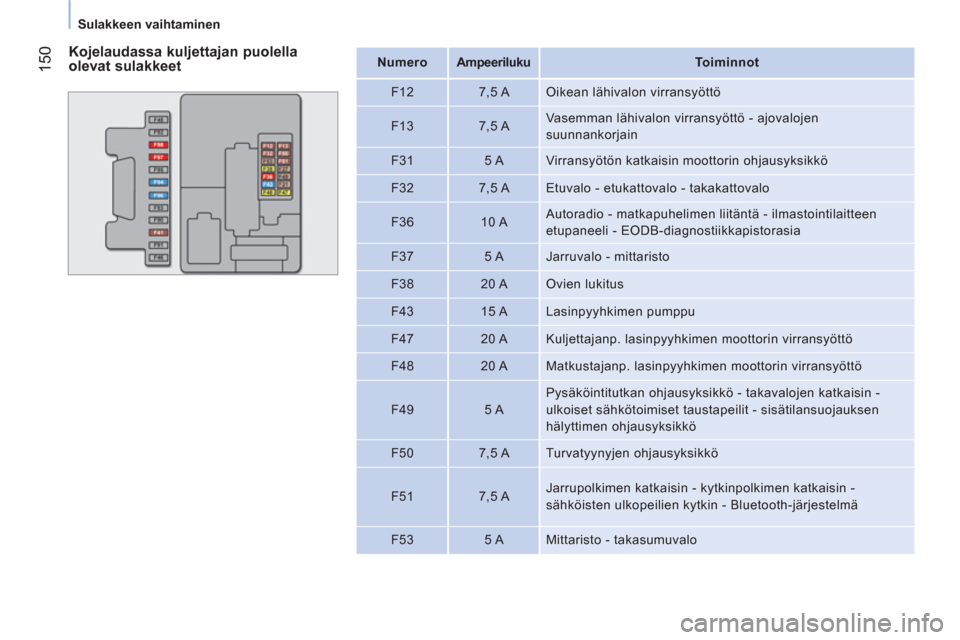

Sulakkeen vaihtaminen



Kojelaudassa kuljettajan puolella
olevat sulakkeet

Numero


Ampeeriluku



Toiminnot


F12
7,5 A Oikean lähivalon virransyöttö

F13
7,5 A Vasemman lähivalon virransyöttö - ajovalojen
suunnankorjain

F31
5 A Virransyötön katkaisin moottorin ohjausyksikkö

F32
7,5 A Etuvalo - etukattovalo - takakattovalo

F36
10 A Autoradio - matkapuhelimen liitäntä - ilmastointilaitteen
etupaneeli - EODB-diagnostiikkapistorasia

F37
5 A Jarruvalo - mittaristo

F38
20 A Ovien lukitus

F43
15 A Lasinpyyhkimen pumppu

F47
20 A Kuljettajanp. lasinpyyhkimen moottorin virransyöttö

F48
20 A Matkustajanp. lasinpyyhkimen moottorin virransyöttö

F49
5 A Pysäköintitutkan ohjausyksikkö - takavalojen katkaisin -
ulkoiset sähkötoimiset taustapeilit - sisätilansuojauksen
hälyttimen ohjausyksikkö

F50
7,5 A Turvatyynyjen ohjausyksikkö

F51
7,5 A Jarrupolkimen katkaisin - kytkinpolkimen katkaisin -
sähköisten ulkopeilien kytkin - Bluetooth-järjestelmä

F53
5 A Mittaristo - takasumuvalo

151
7
PIKAHUOLTO

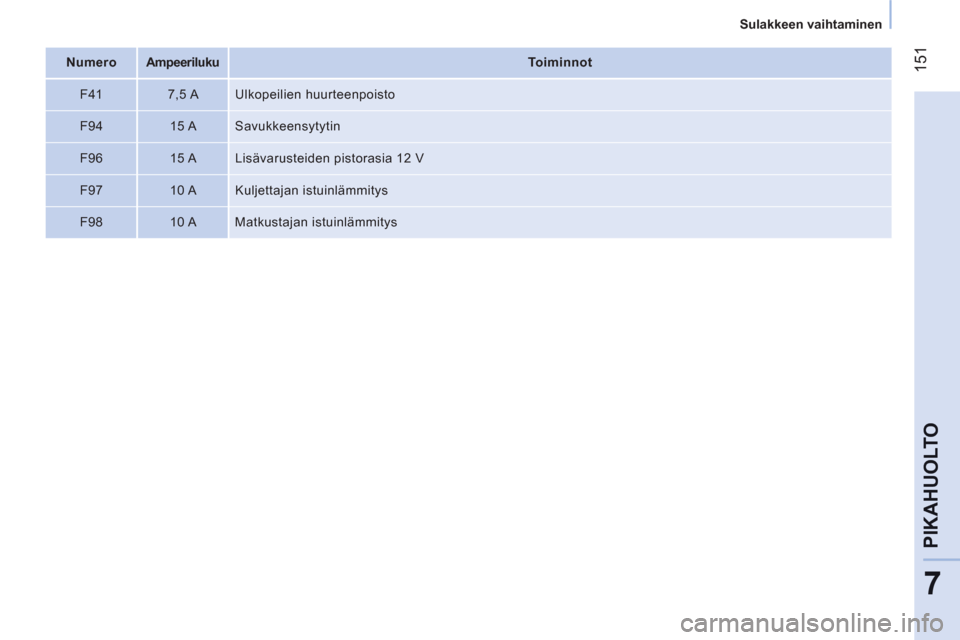

Sulakkeen vaihtaminen



Numero


Ampeeriluku



Toiminnot


F41
7,5 A Ulkopeilien huurteenpoisto

F94
15 A Savukkeensytytin

F96
15 A Lisävarusteiden pistorasia 12 V

F97
10 A Kuljettajan istuinlämmitys

F98
10 A Matkustajan istuinlämmitys

152

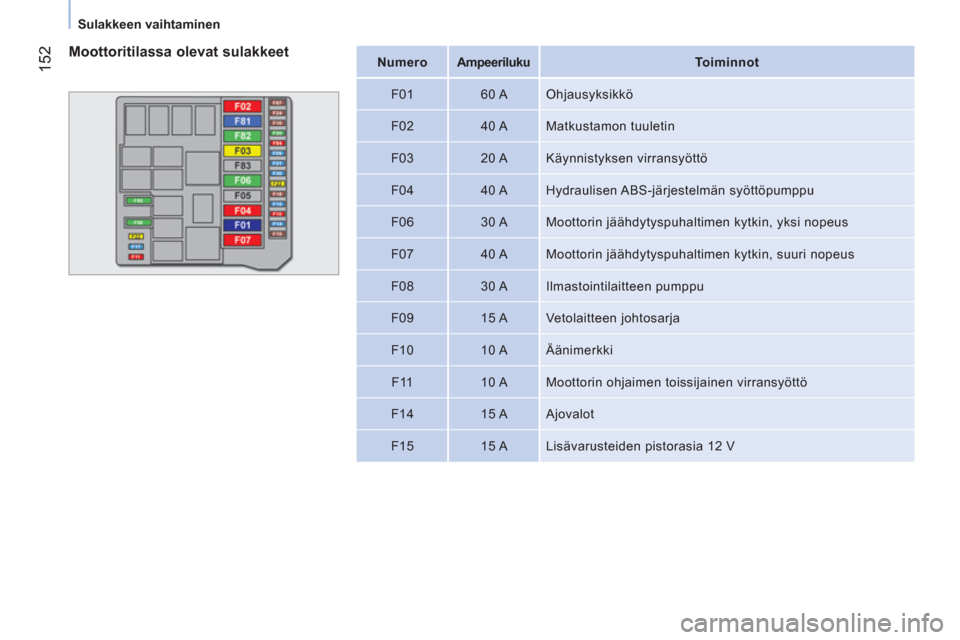

Sulakkeen vaihtaminen



Numero


Ampeeriluku



Toiminnot


F01
60 A Ohjausyksikkö

F02
40 A Matkustamon tuuletin

F03
20 A Käynnistyksen virransyöttö

F04
40 A Hydraulisen ABS-järjestelmän syöttöpumppu

F06
30 A Moottorin jäähdytyspuhaltimen kytkin, yksi nopeus

F07
40 A Moottorin jäähdytyspuhaltimen kytkin, suuri nopeus

F08
30 A Ilmastointilaitteen pumppu

F09
15 A Vetolaitteen johtosarja

F10
10 A Äänimerkki

F11
10 A Moottorin ohjaimen toissijainen virransyöttö

F14
15 A Ajovalot

F15
15 A Lisävarusteiden pistorasia 12 V


Moottoritilassa olevat sulakkeet

153
7
PIKAHUOLTO


Sulakkeen vaihtaminen



Numero


Ampeeriluku



Toiminnot


F16
7,5 A Moottorin ohjausyksikkö - automatisoidun käsivalintaisen vaihteiston ohjausyksikkö ja aluevalitsin - kela T20

F17
15 A Sytytyskelan virransyöttö - ruiskut - moottorin ohjainkeskus (1,3 HDi)

F18
7,5 A Moottorin ohjaimen ohjausyksikkö (1,3 HDi) - kela T09 (1,3 HDi)

F19
7,5 A Ilmastointilaitteen kompressori

F20
30 A Lasinlämmittimen virransyöttö, ulkoisten taustapeilien lämmittimet

F21
15 A Polttoainepumppu (1,4 bensiini ja 1,3 HDi)

F22
20 A Moottorin ohjaimen ohjausyksikkö (1,3 HDi)

F23
20 A Hydraulisen ABS-järjestelmän sähkömagneettien virransyöttö

F24
7,5 A ABS

F30
15 A Sumuvalot

F81
60 A Lämmittimen jakorasia (1,3 HDi)

F82
30 A Automatisoidun käsivalintaisen vaihteiston pumppu - automatisoidun käsivalintaisen vaihteiston virransyöttö

F84
10 A Automatisoidun käsivalintaisen vaihteiston ohjausyksikkö ja magneettiventtiilit

F85
30 A Savukkeensytytin - lisälaitteiden pistorasia 12 V

F87
7,5 A Peruutusvalo - diesel-polttoaineessa olevasta vedestä ilmaiseva anturi - ilmanvirtausmittari - kelat T02, T05,
T14, T17 ja T19 (paitsi 1,3 HDi)

5 A Peruutusvalo - dieselin vedentunnistinanturi - ilmanvirtausmittari - kelat T02, T05, T14, T17 ja T19 - akun
varaustason tunnistin (1,3 HDi)

154


Auton hinaaminen


AUTON HINAAMINEN


Irrotettava hinausrengas on kuljettajan
istuimen takana olevassa kotelossa
(pakettiauto) tai takapenkin takana
(henkilöauto).


Edestä

Avaa etupuskurissa oleva suojakansi
oikealta litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hinauspuomi renkaaseen.
Vapauta ohjauslukko kiertämällä virta-avain
ensimmäiseen vasteeseen sekä vapauta
seisontajarru.
Sytytä molempien autojen hätävilkut.
Lähde liikkeelle pehmeästi ja aja hitaasti
lyhyt matka.
Hinattavan ajoneuvon vaihteenvalitsin
on ehdottomasti siirrettävä vapaa-
asentoon; jos tätä ei noudateta,
se voi johtaa tiettyjen osien (jarruosien,
voimansiirron...) vaurioitumiseen sekä
jarrutehostuksen katoamiseen, kun moottori
seuraavan kerran käynnistetään.


Takaa

Irrota takapuskurissa oleva suojakansi
alareunasta litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hinauspuomi renkaaseen.
Sytytä molempien autojen hätävilkut.
Lähde liikkeelle pehmeästi ja aja hitaasti
lyhyt matka.


Yleisohjeita

Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan ajoneuvon paino on
suurempi kuin hinattavan ajoneuvon.
Kuljettajan on oltava hinattavan ajoneuvon
ratissa.
Ajaminen moottori- ja pikateillä on kielletty
hinauksen aikana.
Kun ajoneuvoa hinataan siten, että kaikki
pyörät ovat maassa, on aina käytettävä
hyväksyttyä hinaustankoa; hihnojen ja
köysien käyttö on tällöin kielletty.
Kun autoa hinataan moottori pysähdyksissä,
jarrutus- ja ohjaustehostin eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:


- jos ajoneuvo hajoaa moottori- tai
pikatiellä,

- jos vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta,

- jos hinataan niin, että vain kaksi pyörää
on maassa,

- jos hyväksyttyä hinaustankoa ei ole.

155
7
PIKAHUOLTO


Tunnistaminen


TUNNISTAMINEN



A. Valmistajan mallikilpi


1.
VF-sarjanumero

2.
Suurin sallittu kokonaispaino

3.
Suurin sallittu kokonaispaino
perävaunulla

4.
Sallittu akselipaino edessä

5.
Sallittu akselipaino takana
B. Sarjanumero korissa

C

. Maalin värikoodi

D. Sarjanumero kojetaulussa

E. Rengaspaineet

156
Polttoaine
POLTTOAINESÄILIÖN TÄYTTÖ

Polttoainesäiliön tilavuus on noin 45
litraa.


Polttoaineen vähimmäistaso

Kun polttoaineen määrä on laskenut
vähimmäistasolle, tämä merkkivalo
syttyy. Kun merkkivalo syttyy
ensimmäisen kerran, säiliössä
on noin 6 l
polttoainetta. Lisää polttoainetta
välittömästi, jotta voit jatkaa ajoa. Polttoainetta saa täyttää vain moottori
sammutettuna.


- Avaa polttoainesäiliön luukku.

- Ota korkista kiinni toisella kädellä.

- Toisella kädellä käännä avainta lukossa
neljäsosakierros.

- Kierrä korkki auki ja ripusta se luukun
sisäpinnalla olevaan pidikkeeseen.

POLTTOAINEJÄRJESTELMÄN
KYTKEYTYMINEN POIS PÄÄLTÄ
Turvalaite katkaisee automaattisesti
polttoaineen syötön ja virransyötön
voimakkaassa törmäystilanteessa.
Tällöin ovien lukitus avautuu automaattisesti
ja kattovalot syttyvät. Mittariston näyttöön
tulee viesti (autoversion mukaan).
Käännä virta-avain STOP
-asentoon, jotta
akkuvaraus ei tyhjene.
Varmista, ettei polttoaine haise eikä sitä näy
auton ulkopuolella.






Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun
moottori on Stop & Go -järjestelmän
STOP-tilassa; katkaise sytytysvirta
ehdottomasti virta-avaimella.
Kun polttoainesäiliön luukku on auki,
turvajärjestelmä estää sivuoven
liikkumisen (henkilöauto).
Luukun sisäpuolelle liimatussa tarrassa
kerrotaan auton polttoainetyyppi.
Korkin avaamisesta voi kuulua imuilman
ääni. Tämä alipaine, joka on aivan
normaalia, johtuu polttonestekierron
tiiviydestä.
Kun täytät säiliön täyteen, älä jatka
täyttöä sen jälkeen, kun pistoolin syöttö
on katkennut kolme kertaa. Tämä saattaisi
aiheuttaa toimintahäiriöitä.
Kun olet täyttänyt säiliön, aseta korkki
paikalleen ja sulje luukku.

157
7
PIKAHUOLTO


Polttoaine



Syöttöjen uudelleenkytkentä

Jotta autolla voidaan lähteä uudelleen
liikkeelle syöttöjen katkaisun jälkeen,
kytke polttoaineen- ja virransyöttö takaisin
manuaalisesti:


- Kun avain on STOP
-asennossa, käännä
se MAR
-asentoon.

- Käännä suuntavalovipu täysin
yläasentoon.

- Käännä vipu pysäytysasentoon.

- Käännä suuntavalovipu täysin
ala-asentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä suuntavalovipu uudelleen täysin
yläasentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä suuntavalovipu uudelleen täysin
ala-asentoon.

- Käännä vipu uudelleen
pysäytysasentoon.

- Käännä avain STOP
-asentoon.












Bensiinimoottoreiden polttoaineen
laatu

Bensiinimoottoreissa voi käyttää
eurooppalaisen EN 228- ja EN 15376 -
standardin mukaisia E10-tyyppisiä
biopolttoaineita (sisältävät 10 % etanolia).
E85-tyyppisiä polttoaineita (sisältävät 85 %:
iin asti etanolia) voi käyttää vain BioFlex-
autoina markkinoiduissa autoissa. Etanolin
on oltava eurooppalaisen EN 15293 -
standardin mukaista.
Vain Brasilian markkinoilla on autoja, joissa
voi käyttää 100 %:iin asti etanolia sisältäviä
polttoaineita (tyyppi E100).











Dieselmoottoreiden polttoaineen laatu


Dieselmoottoreissa voi käyttää nykyisten
ja tulevien eurooppalaisten standardien
mukaisia biopolttoaineita (EN 590 -
standardin mukaisen dieselin ja EN 14214 -
standardin mukaisen biopolttoaineen
seos), joita myydään huoltoasemilla
(sisältävät mahdollisesti 0–7 % rasvahapon
metyyliestereitä).
Tietyissä dieselmoottoreissa voi käyttää
B30-biopolttoainetta. Käyttö edellyttää
kuitenkin erityisten huolto-ohjelmien tarkkaa
noudattamista. Ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Muiden (bio)polttoaineiden (puhtaat tai
laimennetut kasvi- tai eläinöljyt, kevyt
polttoöljy jne.) käyttö on ehdottomasti
kielletty (moottorin ja polttoainejärjestelmän
vaurioitumisen riski).

158



Huolto - kokonaismäärä


Y


Moottorin paras suoja
Kun huollat PEUGEOT-autoasi
ympäristöystävällisillä TOTAL-voiteluaineilla,
moottori kestää kauemmin ja sen suorituskyky
paranee.
Uudistukset suorituskyvyssä
Tutkimus- ja kehitystyöryhmät kehittävät PEUGEOTille
TOTAL-voiteluaineita, jotka täyttävät PEUGEOTin
viimeisimpien teknisten uudistusten vaatimukset.
Tämä takaa sen, että moottori toimii parhaalla
mahdollisella teholla.
