58

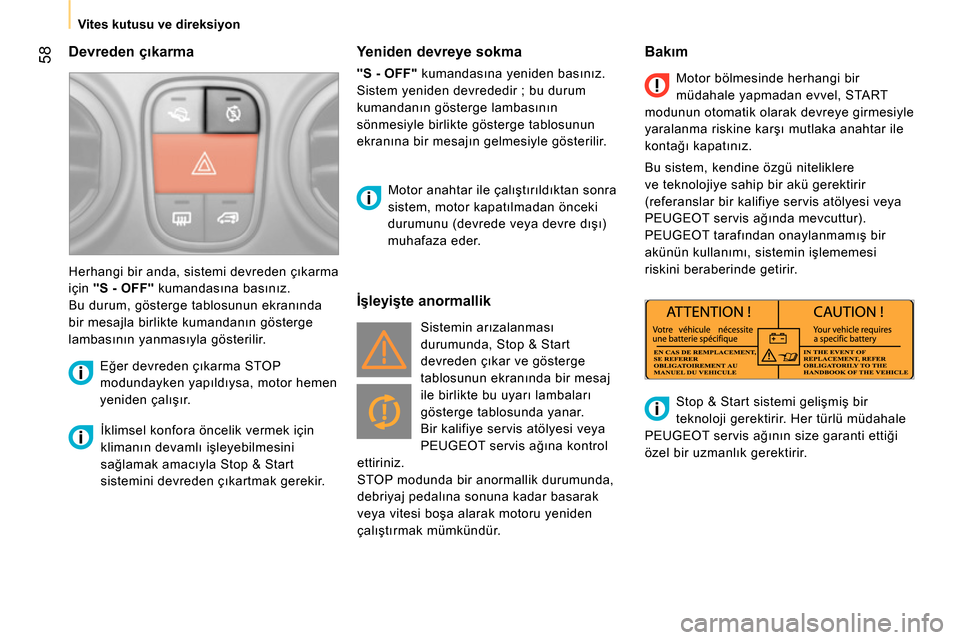

Vites kutusu ve direksiyon



Devreden çıkarma


İklimsel konfora öncelik vermek için
klimanın devamlı işleyebilmesini
sağlamak amacıyla Stop & Start
sistemini devreden çıkartmak gerekir.
Motor anahtar ile çalıştırıldıktan sonra
sistem, motor kapatılmadan önceki
durumunu (devrede veya devre dışı)
muhafaza eder.
Herhangi bir anda, sistemi devreden çıkarma
için "S - OFF"
kumandasına basınız.
Bu durum, gösterge tablosunun ekranında
bir mesajla birlikte kumandanın gösterge
lambasının yanmasıyla gösterilir.
Eğer devreden çıkarma STOP
modundayken yapıldıysa, motor hemen
yeniden çalışır.


İşleyişte anormallik
Bakım

Sistemin arızalanması
durumunda, Stop & Start
devreden çıkar ve gösterge
tablosunun ekranında bir mesaj
ile birlikte bu uyarı lambaları
gösterge tablosunda yanar.
Bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol
ettiriniz.
STOP modunda bir anormallik durumunda,
debriyaj pedalına sonuna kadar basarak
veya vitesi boşa alarak motoru yeniden
çalıştırmak mümkündür. Motor bölmesinde herhangi bir
müdahale yapmadan evvel, START
modunun otomatik olarak devreye girmesiyle
yaralanma riskine karşı mutlaka anahtar ile
kontağı kapatınız.
Bu sistem, kendine özgü niteliklere
ve teknolojiye sahip bir akü gerektirir
(referanslar bir kalifiye servis atölyesi veya
PEUGEOT servis ağında mevcuttur).
PEUGEOT tarafından onaylanmamış bir
akünün kullanımı, sistemin işlememesi
riskini beraberinde getirir.
Stop & Start sistemi gelişmiş bir
teknoloji gerektirir. Her türlü müdahale
PEUGEOT servis ağının size garanti ettiği
özel bir uzmanlık gerektirir.


Yeniden devreye sokma


"S - OFF"
kumandasına yeniden basınız.
Sistem yeniden devrededir ; bu durum
kumandanın gösterge lambasının
sönmesiyle birlikte gösterge tablosunun
ekranına bir mesajın gelmesiyle gösterilir.

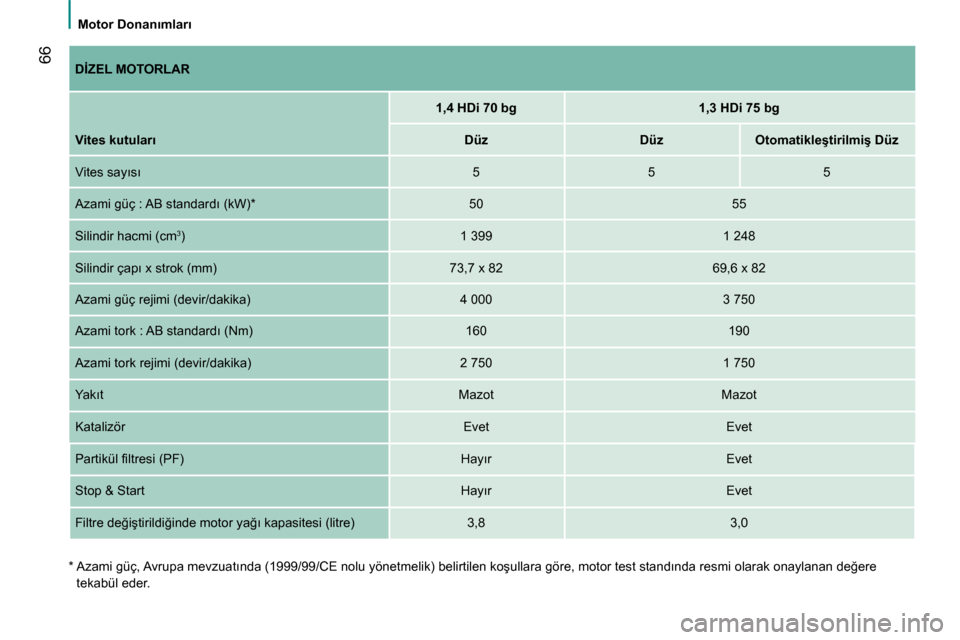

66

Motor Donanımları


DİZEL MOTORLAR




1,4 HDi
70 bg



1,3 HDi 75 bg



Vites kutuları


Düz



Düz



Otomatikleştirilmiş Düz


Vites sayısı
5
5
5
Azami güç : AB standardı (kW) *
50
55
Silindir hacmi (cm
3
)
1 399
1 248
Silindir çapı x strok (mm)
73,7 x 82
69,6 x 82
Azami güç rejimi (devir/dakika)
4 000
3 750
Azami tork : AB standardı (Nm)
160
190
Azami tork rejimi (devir/dakika)
2 750
1 750
Ya kıt
Mazot
Mazot
Katalizör
Evet
Evet
Partikül fi ltresi (PF)
Hayır
Evet
Stop & Start
Hayır
Evet
Filtre değiştirildiğinde motor yağı kapasitesi (litre)
3,8
3,0

*
Azami güç, Avrupa mevzuatında (1999/99/CE nolu yönetmelik) belirtilen koşullara göre, motor test standında resmi olarak onaylanan değere
tekabül eder.

67
2

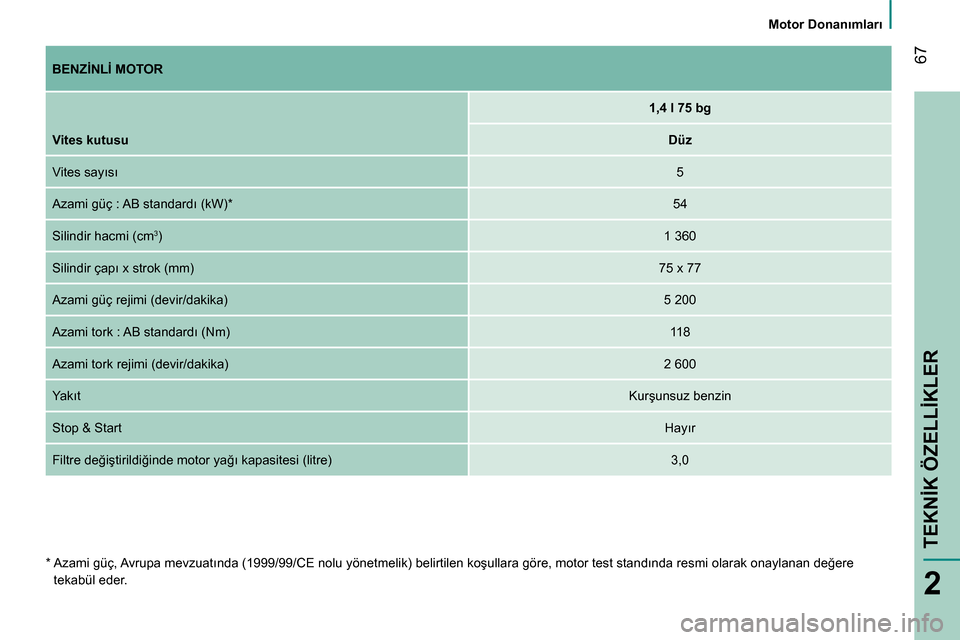

Motor Donanımları
TEKNİK ÖZELLİKLER



BENZİNLİ MOTOR





1,4 l
75 bg



Vites kutusu



Düz


Vites sayısı

5
Azami güç : AB standardı (kW) *

54
Silindir hacmi (cm
3
)

1 360
Silindir çapı x strok (mm)

75 x 77
Azami güç rejimi (devir/dakika)

5 200
Azami tork : AB standardı (Nm)

118
Azami tork rejimi (devir/dakika)

2 600
Ya kıt

Kurşunsuz benzin
Stop & Start

Hayır
Filtre değiştirildiğinde motor yağı kapasitesi (litre)
3,0

*
Azami güç, Avrupa mevzuatında (1999/99/CE nolu yönetmelik) belirtilen koşullara göre, motor test standında resmi olarak onaylanan değere
tekabül eder.

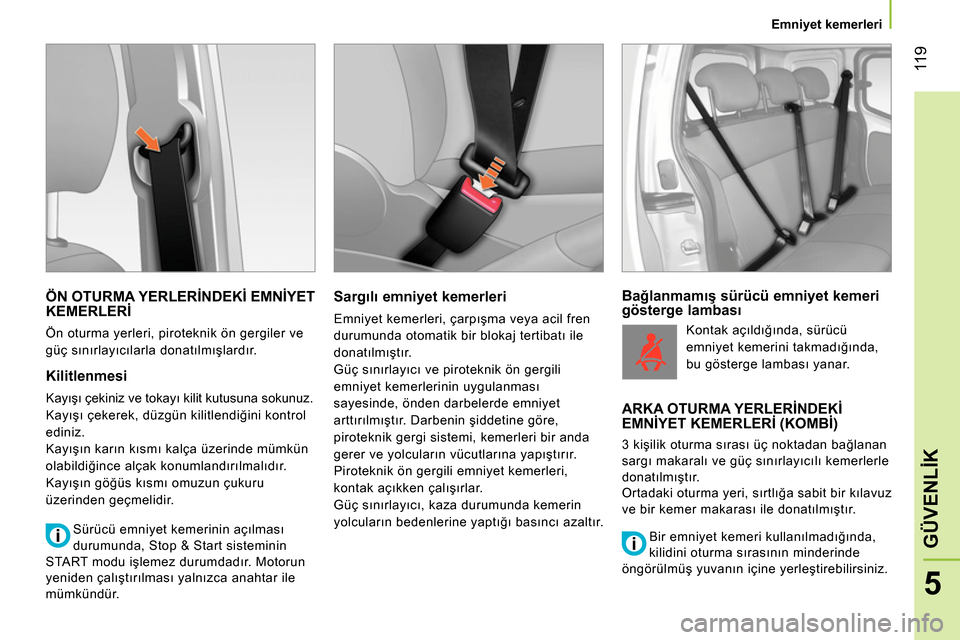

11 9
5
GÜVENLİK



Emniyet kemerleri


ÖN OTURMA YERLERİNDEKİ EMNİYET
KEMERLERİ

Ön oturma yerleri, piroteknik ön gergiler ve
güç sınırlayıcılarla donatılmışlardır.


Kilitlenmesi

Kayışı çekiniz ve tokayı kilit kutusuna sokunuz.
Kayışı çekerek, düzgün kilitlendiğini kontrol
ediniz.
Kayışın karın kısmı kalça üzerinde mümkün
olabildiğince alçak konumlandırılmalıdır.
Kayışın göğüs kısmı omuzun çukuru
üzerinden geçmelidir.

Sargılı emniyet kemerleri

Emniyet kemerleri, çarpışma veya acil fren
durumunda otomatik bir blokaj tertibatı ile
donatılmıştır.
Güç sınırlayıcı ve piroteknik ön gergili
emniyet kemerlerinin uygulanması
sayesinde, önden darbelerde emniyet
arttırılmıştır. Darbenin şiddetine göre,
piroteknik gergi sistemi, kemerleri bir anda
gerer ve yolcuların vücutlarına yapıştırır.
Piroteknik ön gergili emniyet kemerleri,
kontak açıkken çalışırlar.
Güç sınırlayıcı, kaza durumunda kemerin
yolcuların bedenlerine yaptığı basıncı azaltır.


Bağlanmamış sürücü emniyet kemeri
gösterge lambası

Kontak açıldığında, sürücü
emniyet kemerini takmadığında,
bu gösterge lambası yanar.

ARKA OTURMA YERLERİNDEKİ
EMNİYET KEMERLERİ (KOMBİ)

3 kişilik oturma sırası üç noktadan bağlanan
sargı makaralı ve güç sınırlayıcılı kemerlerle
donatılmıştır.
Ortadaki oturma yeri, sırtlığa sabit bir kılavuz
ve bir kemer makarası ile donatılmıştır.
Bir emniyet kemeri kullanılmadığında,
kilidini oturma sırasının minderinde
öngörülmüş yuvanın içine yerleştirebilirsiniz.
Sürücü emniyet kemerinin açılması
durumunda, Stop & Start sisteminin
START modu işlemez durumdadır. Motorun
yeniden çalıştırılması yalnızca anahtar ile
mümkündür.

141
7
HIZLI YARDIM

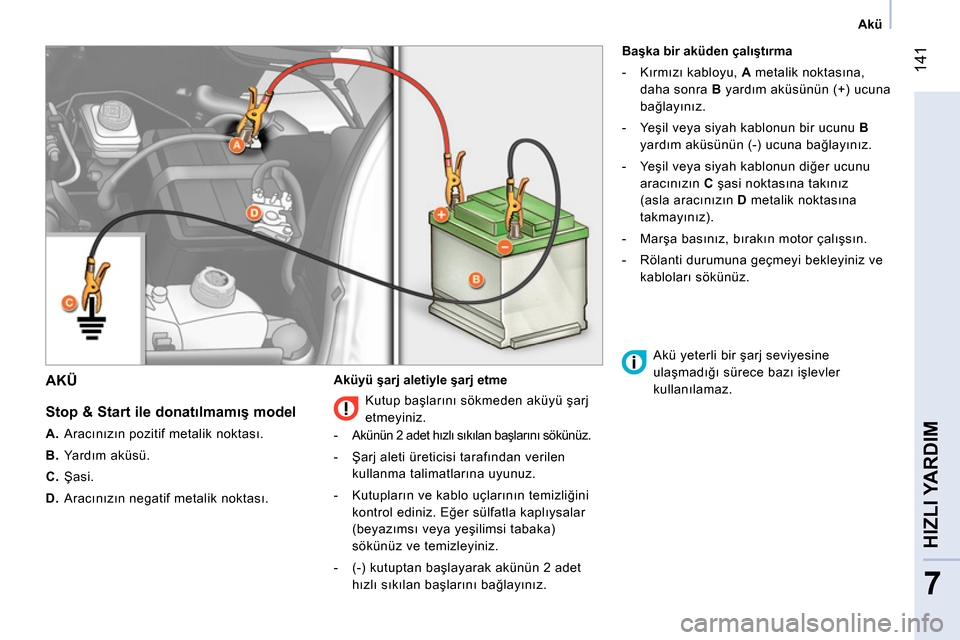

Akü


AKÜ


Stop & Start ile donatılmamış model



A.
Aracınızın pozitif metalik noktası.

B.
Yardım aküsü.

C.
Şasi.

D.
Aracınızın negatif metalik noktası.
Aküyü şarj aletiyle şarj etme
Başka bir aküden çalıştırma


- Kırmızı kabloyu, A
metalik noktasına,
daha sonra B
yardım aküsünün (+) ucuna
bağlayınız.

- Yeşil veya siyah kablonun bir ucunu B
yardım aküsünün (-) ucuna bağlayınız.

- Yeşil veya siyah kablonun diğer ucunu
aracınız
ın C
şasi noktasına takınız
(asla aracınızın D
metalik noktasına
takmayınız).

- Marşa basınız, bırakın motor çalışsın.

- Rölanti durumuna geçmeyi bekleyiniz ve
kabloları sökünüz.


Kutup başlarını sökmeden aküyü şarj
etmeyiniz.


- Akünün 2 adet hızlı sıkılan başlarını sökünüz.

- Şarj aleti üreticisi tarafından verilen
kullanma talimatlarına uyunuz.

- Kutupların ve kablo uçlarının temizli
ğini
kontrol ediniz. Eğer sülfatla kaplıysalar
(beyazımsı veya yeşilimsi tabaka)
sökünüz ve temizleyiniz.

- (-) kutuptan başlayarak akünün 2 adet
hızlı sıkılan başlarını bağlayınız.

Akü yeterli bir şarj seviyesine
ulaşmadığı sürece bazı işlevler
kullanılamaz.

142

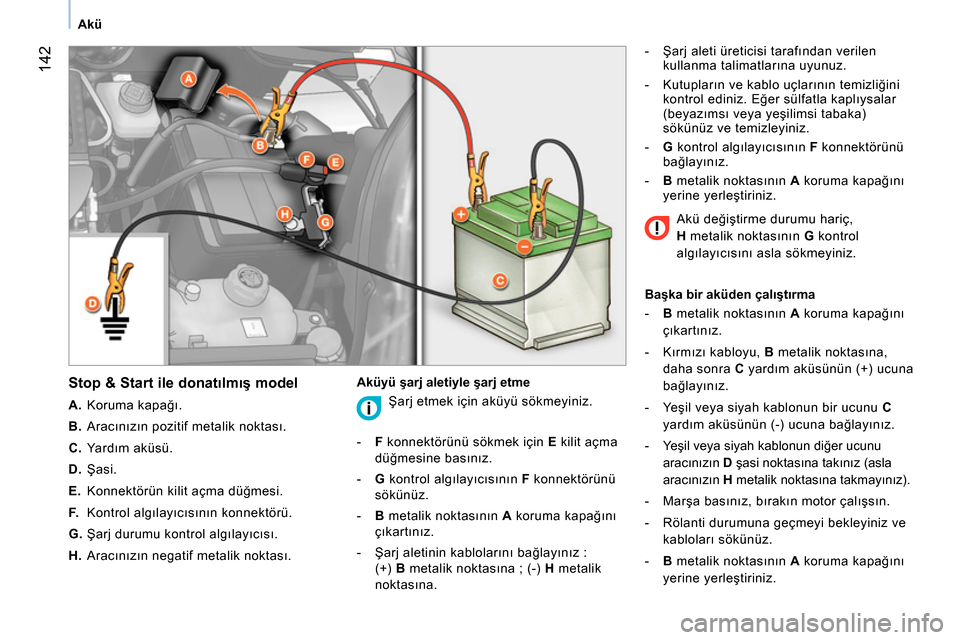

Akü



Stop & Start ile donatılmış model



A.
Koruma kapağı.

B.
Aracınızın pozitif metalik noktası.

C.
Yardım aküsü.

D.
Şasi.

E.
Konnektörün kilit açma düğmesi.

F.
Kontrol algılayıcısının konnektörü.

G.
Şarj durumu kontrol algılayıcısı.

H.
Aracınızın negatif metalik noktası.
Aküyü şarj aletiyle şarj etme
- Şarj aleti üreticisi tarafından verilen
kullanma talimatlarına uyunuz.

- Kutupların ve kablo uçlarının temizliğini
kontrol ediniz. Eğer sülfatla kaplıysalar
(beyazımsı veya yeşilimsi tabaka)
sökünüz ve temizleyiniz.

- G
kontrol algılayıcısının F
konnektörünü
bağlayınız.

- B
metalik noktasının A
koruma kapağını
yerine yerleştiriniz.

Başka bir aküden çalıştırma


- B
metalik noktasının A
koruma kapağını
çıkartınız.

- Kırmızı kabloyu, B
metalik noktasına,
daha sonra C
yardı
m aküsünün (+) ucuna
bağlayınız.

- Yeşil veya siyah kablonun bir ucunu C
yardım aküsünün (-) ucuna bağlayınız.

- Yeşil veya siyah kablonun diğer ucunu
aracınızın D
şasi noktasına takınız (asla
aracınızın H
metalik noktasına takmayınız).

- Marşa basınız, bırakın motor çalışsın.

- Rölanti durumuna geçmeyi bekleyiniz ve
kabloları sökünüz.

- B
metalik noktasının A
koruma kapağı
nı
yerine yerleştiriniz.



Şarj etmek için aküyü sökmeyiniz.


- F
konnektörünü sökmek için E
kilit açma
düğmesine basınız.

- G
kontrol algılayıcısının F
konnektörünü
sökünüz.

- B
metalik noktasının A
koruma kapağını
çıkartınız.

- Şarj aletinin kablolarını bağlayınız :
(+) B
metalik noktasına ; (-) H
metalik
noktasına. Akü değiştirme durumu hariç,
H
metalik noktası
nın G
kontrol
algılayıcısını asla sökmeyiniz.

143
7
HIZLI YARDIM

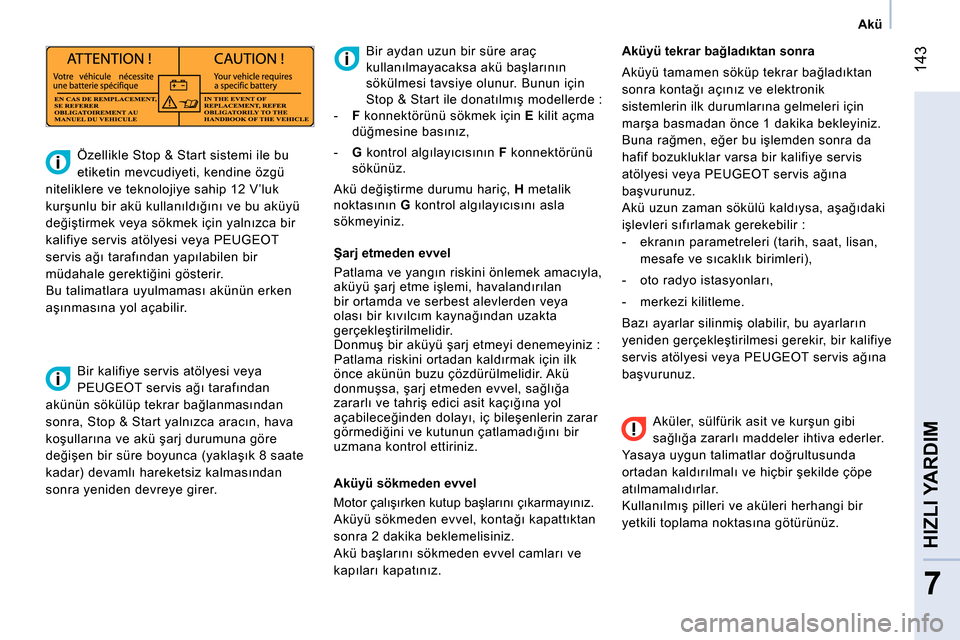

Akü


Aküler, sülfürik asit ve kurşun gibi
sağlığa zararlı maddeler ihtiva ederler.
Yasaya uygun talimatlar doğrultusunda
ortadan kaldırılmalı ve hiçbir şekilde çöpe
atılmamalıdırlar.
Kullanılmış pilleri ve aküleri herhangi bir
yetkili toplama noktasına götürünüz.

Bir aydan uzun bir süre araç
kullanılmayacaksa akü başlarının
sökülmesi tavsiye olunur. Bunun için
Stop & Start ile donatılmış modellerde :


- F
konnektörünü sökmek için E
kilit açma
düğmesine basınız,

- G
kontrol algılayıcısının F
konnektörünü
sökünüz.
Akü değiştirme durumu hariç, H

metalik
noktasının G
kontrol algılayıcısını asla
sökmeyiniz.





Özellikle Stop & Start sistemi ile bu
etiketin mevcudiyeti, kendine özgü
niteliklere ve teknolojiye sahip 12 V’luk
kurşunlu bir akü kullanıldığını ve bu aküyü
değiştirmek veya sökmek için yalnızca bir
kalifiye servis atölyesi veya PEUGEOT
servis ağı tarafından yapılabilen bir
müdahale gerektiğini gösterir.
Bu talimatlara uyulmaması akünün erken
aşınmasına yol açabilir.

Bir kalifiye servis atölyesi veya
PEUGEOT servis ağı tarafından
akünün sökülüp tekrar bağlanmasından
sonra, Stop & Start yalnızca aracın, hava
koşullarına ve akü şarj durumuna göre
değişen bir süre boyunca (yaklaşık 8 saate
kadar) devamlı hareketsiz kalmasından
sonra yeniden devreye girer.
Şarj etmeden evvel
Patlama ve yangın riskini önlemek amacıyla,
aküyü şarj etme işlemi, havalandırılan
bir ortamda ve serbest alevlerden veya
olası bir kıvılcım kaynağından uzakta
gerçekleştirilmelidir.
Donmuş bir aküyü şarj etmeyi denemeyiniz :
Patlama riskini ortadan kaldırmak için ilk
önce akünün buzu çözdürülmelidir. Akü
donmuşsa, şarj etmeden evvel, sağlığa
zararlı ve tahriş edici asit kaçığına yol
açabileceğinden dolayı, iç bileşenlerin zarar
görmediğini ve kutunun çatlamadığını bir
uzmana kontrol ettiriniz.

Aküyü sökmeden evvel
Motor çalışırken kutup başlarını çıkarmayınız.

Aküyü sökmeden evvel, kontağı kapattıktan
sonra 2 dakika beklemelisiniz.
Akü başlarını sökmeden evvel camları ve
kapıları kapatınız.
Aküyü tekrar bağladıktan sonra
Aküyü tamamen söküp tekrar bağladıktan
sonra kontağı açınız ve elektronik
sistemlerin ilk durumlarına gelmeleri için
marşa basmadan önce 1 dakika bekleyiniz.
Buna rağmen, eğer bu işlemden sonra da
hafif bozukluklar varsa bir kalifiye servis
atölyesi veya PEUGEOT servis ağına
başvurunuz.
Akü uzun zaman sökülü kaldıysa, aşağıdaki
işlevleri sıfırlamak gerekebilir :


- ekranın parametreleri (tarih, saat, lisan,
mesafe ve sıcaklık birimleri),

- oto radyo istasyonları,

- merkezi kilitleme.

Bazı ayarlar silinmiş olabilir, bu ayarların
yeniden gerçekleştirilmesi gerekir, bir kalifiye
servis atölyesi veya PEUGEOT servis ağına
başvurunuz.

163
7
HIZLI YARDIM

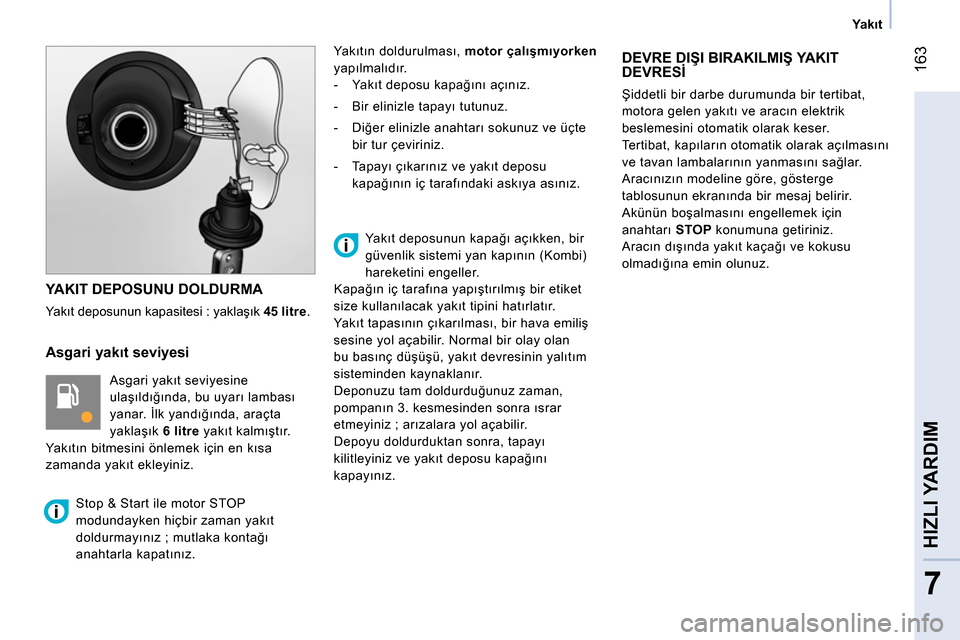

Ya kıt


YAKIT DEPOSUNU DOLDURMA

Ya kıt deposunun kapasitesi : yaklaşık 45
litre .


Asgari yakıt seviyesi

Asgari yakıt seviyesine
ulaşıldığında, bu uyarı lambası
yanar. İlk yandığında, araçta
yaklaşık 6
litre
yakıt kalmıştır.
Ya kıtın bitmesini önlemek için en kısa
zamanda yakıt ekleyiniz. Ya kıtın doldurulması, motor çalışmıyorken
yapılmalıdır.


- Ya kıt deposu kapağını açınız.

- Bir elinizle tapayı tutunuz.

- Diğer elinizle anahtarı sokunuz ve üçte
bir tur çeviriniz.

- Tapayı
çıkarınız ve yakıt deposu
kapağının iç tarafındaki askıya asınız.

DEVRE DIŞI BIRAKILMIŞ YAKIT
DEVRESİ

Şiddetli bir darbe durumunda bir tertibat,
motora gelen yakıtı ve aracın elektrik
beslemesini otomatik olarak keser.
Tertibat, kapıların otomatik olarak açılmasını
ve tavan lambalarının yanmasını sağlar.
Aracınızın modeline göre, gösterge
tablosunun ekranında bir mesaj belirir.
Akünün boşalmasını engellemek için
anahtarı STOP konumuna getiriniz.
Aracın dışında yakıt kaçağı ve kokusu
olmadığına emin olunuz.






Stop & Start ile motor STOP
modundayken hiçbir zaman yakıt
doldurmayınız ; mutlaka kontağı
anahtarla kapatınız.
Ya kıt deposunun kapağı açıkken, bir
güvenlik sistemi yan kapının (Kombi)
hareketini engeller.
Kapağın iç tarafına yapıştırılmış bir etiket
size kullanılacak yakıt tipini hatırlatır.
Ya kıt tapasının çıkarılması, bir hava emiliş
sesine yol açabilir. Normal bir olay olan
bu basınç düşüşü, yakıt devresinin yalıtım
sisteminden kaynaklanır.
Deponuzu tam doldurduğunuz zaman,
pompanın 3. kesmesinden sonra ısrar
etmeyiniz ; arızalara yol açabilir.
Depoyu doldurduktan sonra, tapayı
kilitleyiniz ve yakıt deposu kapağını
kapayınız.

171
7
HIZLI YARDIM

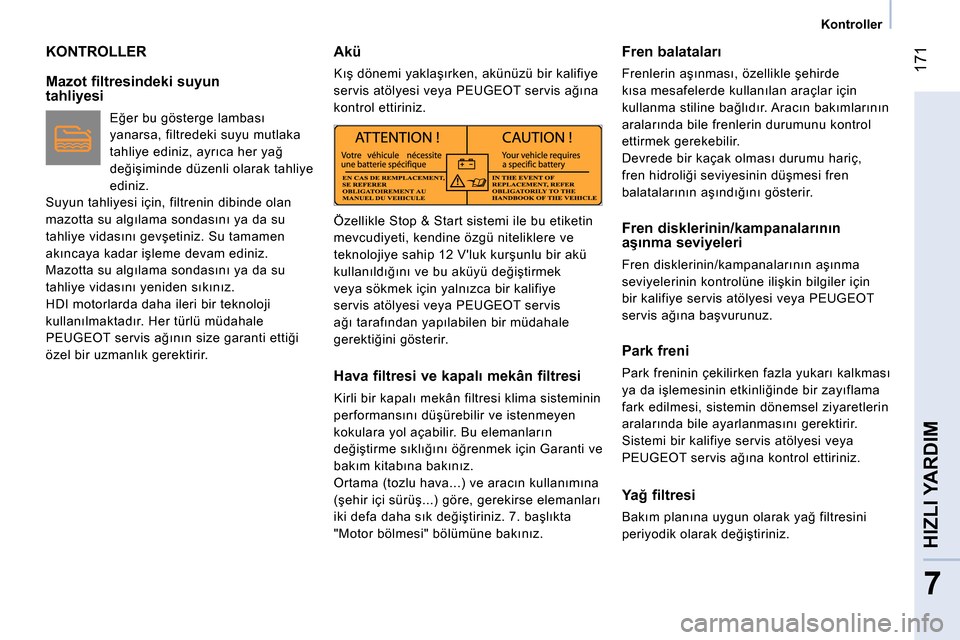

Kontroller


KONTROLLER


Mazot filtresindeki suyun
tahliyesi

Eğer bu gösterge lambası
yanarsa, filtredeki suyu mutlaka
tahliye ediniz, ayrıca her yağ
değişiminde düzenli olarak tahliye
ediniz.
Suyun tahliyesi için, filtrenin dibinde olan
mazotta su algılama sondasını ya da su
tahliye vidasını gevşetiniz. Su tamamen
akıncaya kadar işleme devam ediniz.
Mazotta su algılama sondasını ya da su
tahliye vidasını yeniden sıkınız.
HDI motorlarda daha ileri bir teknoloji
kullanılmaktadır. Her türlü müdahale
PEUGEOT servis ağının size garanti ettiği
özel bir uzmanlık gerektirir.


Akü

Kış dönemi yaklaşırken, akünüzü bir kalifiye
servis atölyesi veya PEUGEOT servis ağına
kontrol ettiriniz.


Hava filtresi ve kapalı mekân filtresi

Kirli bir kapalı mekân filtresi klima sisteminin
performansını düşürebilir ve istenmeyen
kokulara yol açabilir. Bu elemanların
değiştirme sıklığını öğrenmek için Garanti ve
bakım kitabına bakınız.
Ortama (tozlu hava...) ve aracın kullanımına
(şehir içi sürüş...) göre, gerekirse elemanları
iki defa daha sık değiştiriniz. 7. başlıkta
"Motor bölmesi" bölümüne bakınız.


Fren balataları

Frenlerin aşınması, özellikle şehirde
kısa mesafelerde kullanılan araçlar için
kullanma stiline bağlıdır. Aracın bakımlarının
aralarında bile frenlerin durumunu kontrol
ettirmek gerekebilir.
Devrede bir kaçak olması durumu hariç,
fren hidroliği seviyesinin düşmesi fren
balatalarının aşındığını gösterir.


Fren disklerinin/kampanalarının
aşınma seviyeleri

Fren disklerinin/kampanalarının aşınma
seviyelerinin kontrolüne ilişkin bilgiler için
bir kalifiye servis atölyesi veya PEUGEOT
servis ağına başvurunuz.


Park freni

Park freninin çekilirken fazla yukarı kalkması
ya da işlemesinin etkinliğinde bir zayıflama
fark edilmesi, sistemin dönemsel ziyaretlerin
aralarında bile ayarlanmasını gerektirir.
Sistemi bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol ettiriniz.


Yağ filtresi

Bakım planına uygun olarak yağ filtresini
periyodik olarak değiştiriniz.





Özellikle Stop & Start sistemi ile bu etiketin
mevcudiyeti, kendine özgü niteliklere ve
teknolojiye sahip 12 V'luk kurşunlu bir akü
kullanıldığını ve bu aküyü değiştirmek
veya sökmek için yalnızca bir kalifiye
servis atölyesi veya PEUGEOT servis
ağı tarafından yapılabilen bir müdahale
gerektiğini gösterir.

183
8

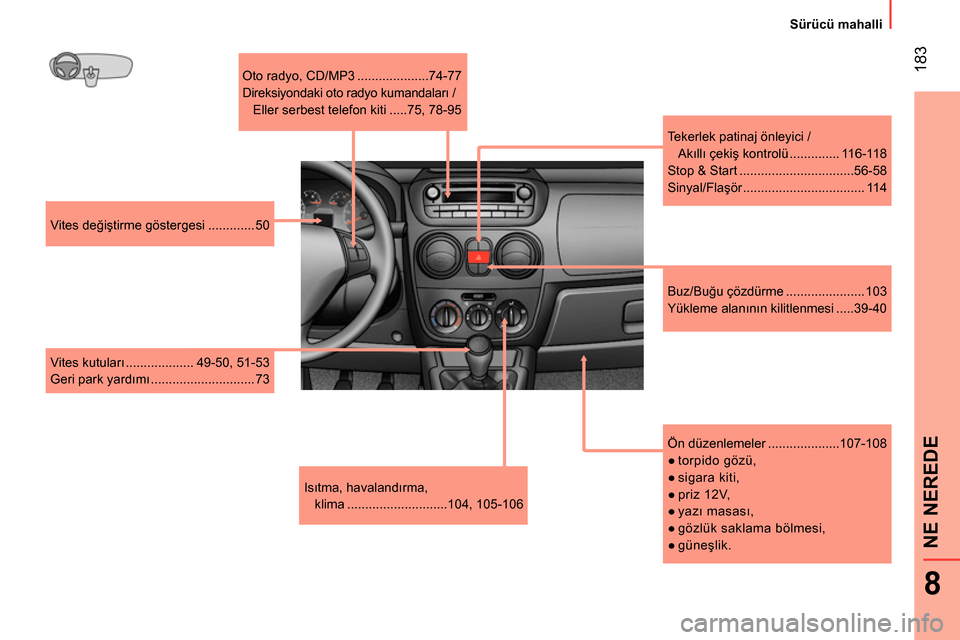

NE NEREDE









Sürücü mahalli




Ön düzenlemeler ....................107-108


●
torpido gözü,

●
sigara kiti,

●
priz 12V,

●
yazı masası,

●
gözlük saklama bölmesi,

●
güneşlik.


Oto radyo, CD/MP3 ....................74-77
Direksiyondaki oto radyo kumandaları /
Eller serbest telefon kiti .....75, 78-95

Vites değiştirme göstergesi ............. 50

Vites kutuları ................... 49-50, 51-53
Geri park yardımı ............................. 73

Isıtma, havalandırma,
klima ............................104, 105-106
Buz/Buğu çözdürme ...................... 103
Yükleme alanının kilitlenmesi .....39-40
Tekerlek patinaj önleyici /
Akıllı çekiş kontrolü .............. 116-118
Stop & Start ................................56-58
Sinyal/Flaşör .................................. 114
