ERGONOMIE EN COMFORT
Ventilatie
GEBRUIKSVOORSCHRIFT VOOR DE
AIRCONDITIONING
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling
van de lucht, het luchtinlaatrooster onder
de voorruit, de zijventilatieroosters, de
luchtopeningen onder de voorstoelen en de
afzuiging in de bagageruimte niet afgedekt
zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal
één keer per maand 5 à 10 minuten
functioneren om het systeem in perfecte
staat te houden.
De filterelementen (luchtfilter en
interieurfilter) dienen periodiek te worden
vervangen. Laat de filterelementen
twee keer zo vaak vervangen als de
omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze niet
koelt en laat het systeem in dat geval door
het PEUGEOT-netwerk controleren.
Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4 kantelbare middelste
ventilatieroosters, waarvan er 2 naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4 kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.
VENTILATIEROOSTERS

48
Ventilatie
HANDMATIGE BEDIENING
Het bedieningspaneel van de handmatige
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Temperatuurregeling
Zet de knop in de gewenste stand:
- van blauw (toevoer van koude lucht), Luchtopbrengst
De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1 tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand 0
om de aanjager uit te schakelen.
Airconditioning
De airconditioning werkt uitsluitend bij
draaiende motor. De aanjager moet minimaal op
stand 1 staan.
Druk op de toets om de
airconditioning in te schakelen; het
lampje gaat branden. Druk nogmaals op de
toets om de airconditioning uit te schakelen;
het lampje gaat uit. Luchtverdeling
Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters en de
beenruimte,
de beenruimte,
de voorruit, de beenruimte en de
zijruiten,
de voorruit en de zijruiten.
- naar rood

(toevoer van warme lucht).

49
3
ERGONOMIE EN COMFORT
Ventilatie
Toevoer van buitenlucht

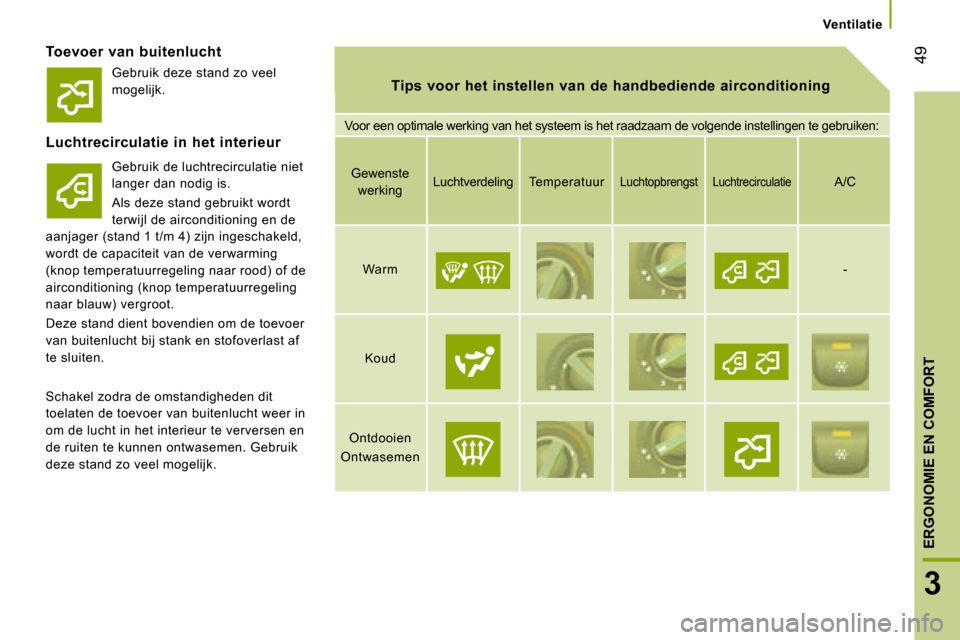

Tips voor het instellen van de handbediende aircond itioning
Voor een optimale werking van het systeem is het ra adzaam de volgende instellingen te gebruiken:
Luchtrecirculatie in het interieur
Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1 t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling
naar blauw) vergroot.
Deze stand dient bovendien om de toevoer
van buitenlucht bij stank en stofoverlast af
te sluiten. Gewenste
werking Luchtverdeling Temperatuur
LuchtopbrengstLuchtrecirculatieA/C
Warm -
Koud
Ontdooien
Ontwasemen
Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk. Gebruik deze stand zo veel
mogelijk.

50
Ventilatie
AUTOMATISCHE AIRCONDITIONING -
CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Het systeem
onderscheidt zich door het display. Stand AUTO
Inschakelen van de stand FULL
AUTO : druk op de schakelaar
AUTO om alle functies van
het systeem in te schakelen.
Dit wordt bevestigd door de
weergave van FULL AUTO. Dit is de
normale gebruiksstand van de automatische
airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:
- HI (High tot ca. 32) en
- LO (Low tot ca. 16).
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het comfort en de luchtcirculatie in het interieur
optimaal te houden.
U hoeft het systeem niet meer zelf bij te regelen.
Weergave van de instellingen van de
automatische airconditioning op het display. Bij draaiende motor en ingeschakelde airconditioning worden dit symbool en de
melding FULL AUTO weergegeven op het
display.
De overige aanduidingen zijn afhankelijk van
de instellingen van de gebruiker. Instelbare stand AUTO
Als de stand AUTO is geselecteerd,
kunnen verschillende instellingen
worden gewijzigd: luchtverdeling,
luchtopbrengst, airconditioning en
luchttoevoer/luchtrecirculatie.
Op het display wordt in plaats van de melding
FULL AUTO de melding AUTO weergegeven.
Druk nogmaals op deze toets om terug te
keren naar de volautomatische werking. Op
het bedieningspaneel verschijnt in plaats van
de melding AUTO de melding FULL AUTO .
Als na het handmatig instellen het systeem de
ingestelde temperatuur niet kan vasthouden,
zal de melding AUTO knipperen en vervolgens
verdwijnen. Druk op AUTO om terug te keren
naar de automatische regeling.
Airconditioning onderbreken
Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.

51
3
ERGONOMIE EN COMFORT
Ventilatie
Draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:
- een maximale waarde van 32 in de
stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.
- een minimale waarde van 16 in de stand LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld. vergroten (+) of te verkleinen (-).
Luchtverdeling
Druk op deze toetsen (de desbetreffende
lampjes gaan branden) om de luchtstroom te
verdelen naar: de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters en
zijventilatieroosters
(borst en hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling. Luchtopbrengst
Druk herhaaldelijk op deze
toets om de luchtopbrengst te Toevoer van buitenlucht/
luchtrecirculatie in het
interieur
Als het verklikkerlampje brandt,
circuleert de lucht in het interieur en is de
toevoer van buitenlucht afgesloten om stank
en stofoverlast in het interieur tegen te gaan.
Gebruik deze stand niet langer dan nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht te
hervatten.
Wanneer u op de toets AUTO drukt, wordt de
toevoer van buitenlucht weer ingeschakeld. Deze
stand maakt het mogelijk de lucht in het interieur
te verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO om de functie FULL
AUTO weer in te schakelen.
Snel ontwasemen/
ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale regeling
van de airconditioning, de luchtopbrengst en
luchttoevoer, de achterruitverwarming en de
luchtverdeling naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van een
extra verwarming dit systeem uit om de ruiten
snel te kunnen ontwasemen/ontdooien.

52
Ventilatie
EXTRA VERWARMINGSSYSTEMEN
Extra verwarmingsunit
Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.VERWARMING EN/OF
AIRCONDITIONING ACHTER
Afhankelijk van de uitvoering
kan uw auto zijn voorzien van
een extra airconditioningsunit
achter in de auto: het
luchtverdelingskanaal in het dak en de
afzonderlijke uitstroomopeningen zorgen
voor een perfecte regeling van de verdeling
van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2 en 3.
Op de wielkast links achter bevindt zich een
uitstroomopening voor de verwarming van de
voetenruimte van de passagiers op zitrij 3.
Extra verwarming
Dit extra verwarmingssysteem van
het interieur is een aanvulling op de
standaarduitrusting.
Het systeem werkt onafhankelijk van de
motor.
Afhankelijk van de uitvoering kan het
inschakelen van de extra verwarming
worden geprogrammeerd.
Standkachel of programmeerbare
verwarming
Dit is een aanvullend en afzonderlijk
systeem dat het korte koelvloeistofcircuit
van de dieselmotor opwarmt om het starten
te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden
om te worden ingeschakeld voordat u in de
auto stapt.
Bij de uitvoering met 5-9 zitplaatsen
bevindt deze zich achter in de auto.
Afhankelijk van de uitvoering wordt
de lucht rechtstreeks vanaf de
verwarmingsunit of via de uitstroomopeningen
onder de twee zitrijen het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld. Zet
de schakelaar uit wanneer u de ruiten snel
wilt ontdooien of ontwasemen.

53
3
ERGONOMIE EN COMFORT
Ventilatie
Inschakelen/uitschakelen
Met behulp van deze schakelaar
op het bedieningspaneel uiterst
links op het dashboard kan de
bestuurder de bediening achter in
de auto in- of uitschakelen.
Eén keer indrukken: inschakelen
(lampje brandt).
Twee keer indrukken: uitschakelen (lampje uit).
Zet de knop in de stand 0 om de aanjager
uit te schakelen. Om condens te voorkomen, zorgt een
veiligheidssysteem echter automatisch voor
de ventilatie achter, ook als de schakelaar in
de stand 0 staat.
Luchtopbrengst De kracht van de luchttoevoer via
de ventilatieroosters varieert van
1 tot 4.
Zet de knop in de gewenste stand
voor een optimaal comfort. Instellen comfortwaarde
- van blauw (toevoer van koude lucht),
- tot rood (toevoer van warme lucht).
De functie kan worden uitgeschakeld met de
schakelaar OFF van het centrale "Monozone"
bedieningspaneel.
Zet de knop in de gewenste stand:

54
Ventilatie

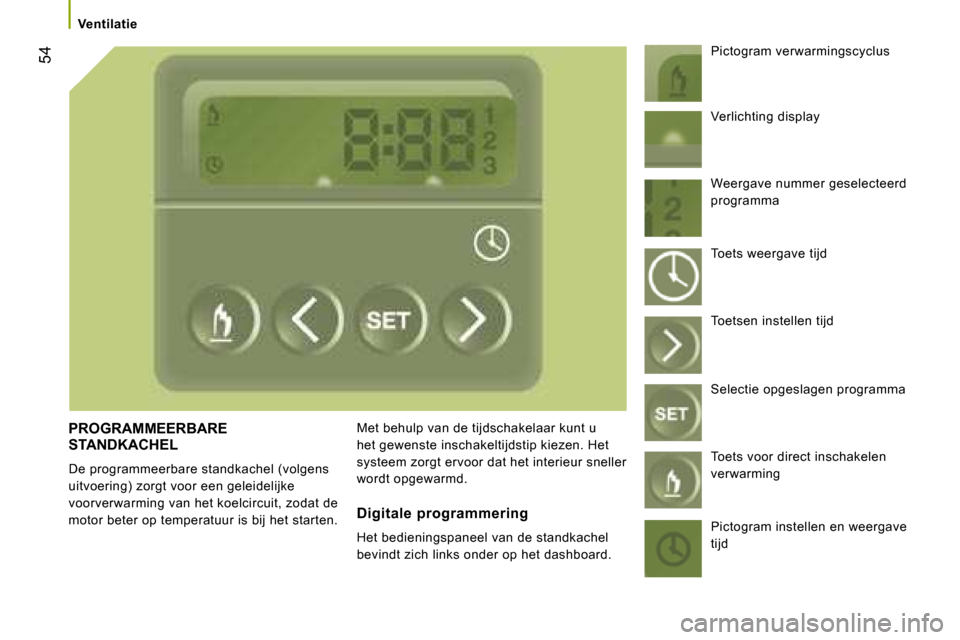

PROGRAMMEERBARE
STANDKACHEL
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten. Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Pictogram verwarmingscyclus
Digitale programmering
Het bedieningspaneel van de standkachel
bevindt zich links onder op het dashboard. Verlichting display
Weergave nummer geselecteerd
programma
Toets weergave tijd
Toetsen instellen tijd
Selectie opgeslagen programma
Toets voor direct inschakelen
verwarming
Pictogram instellen en weergave
tijd

55
3
ERGONOMIE EN COMFORT
Ventilatie
Instellen van de tijdschakelaar
Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk. Direct inschakelen van de standkachel
Controleer voor het inschakelen van de
standkachel of:
- de knop van de temperatuurregeling in
de stand "warme lucht" (rood) staat.
- de knop van de luchtopbrengstregeling in de stand 2 staat. Dit symbool of de eerder ingestelde tijd
en het voorkeuzenummer (bijv. 1) worden
gedurende 10 seconden weergegeven.
Opmerking: druk om de overige voorkeuze-
instellingen weer te geven binnen
10 seconden herhaaldelijk op de toets SET.
Druk op deze toets.
Het display wordt verlicht en het
pictogram verschijnt.
Druk binnen 10 seconden op een van de
twee toetsen voor het instellen van de tijd tot
de juiste tijd wordt weergegeven. Druk op ">" om de klok vooruit te
zetten of op "<" om de klok terug
te zetten.
Druk lang op de toets om de klok
sneller vooruit of terug te zetten.
Weergeven van de tijd
Druk op deze toets.
Het pictogram verschijnt en
gedurende ongeveer 10 seconden
wordt de tijd weergegeven. Druk op deze toets.
Het display wordt verlicht en het
pictogram verwarmingscyclus
verschijnt en wordt weergegeven
zolang de standkachel in werking is.
Uitgestelde inschakeling van de
standkachel
Het inschakelen van de standkachel kan
tussen 1 minuut en 24 uur van tevoren
geprogrammeerd worden.
U kunt drie verschillende tijdschakelingen
opslaan en een uitgestelde inschakeling
programmeren.
Opmerking: wanneer u de standkachel
dagelijks op dezelfde tijd wilt inschakelen,
hoeft u alleen de opgeslagen tijdschakeling
elke dag opnieuw te programmeren.
Druk op deze toets om het
display te verlichten. Druk binnen 10 seconden op de
twee toetsen voor het instellen
van de tijd om de inschakeltijd in
te stellen.
De programmering wordt
opgeslagen als de inschakeltijd
en het voorkeuzenummer (bijv. 1)
verdwijnen en de verlichting van
het display wordt uitgeschakeld.

56
Ventilatie
Annuleren van de programmering Druk kort op deze toets om een
geprogrammeerde inschakeltijd
te wissen.
De verlichting van het
display wordt uitgeschakeld en het
voorkeuzenummer (bijv. 1) verdwijnt. Gebruiksvoorschrift
Gebruik om koolmonoxidevergiftiging
te voorkomen de standkachel nooit in
afgesloten ruimten zoals een garage of
werkplaats zonder afzuiginstallatie.
De standkachel wordt gevoed door brandstof
uit de brandstoftank van de auto. Controleer,
voordat u de standkachel programmeert of
inschakelt, of er nog voldoende brandstof in
de tank aanwezig is.
Schakel de standkachel bij het tanken
altijd uit om brand- en explosiegevaar te
voorkomen.
Parkeer om brandgevaar te voorkomen de
auto niet op een brandbare ondergrond
(dor gras, dode bladeren, papier...).
De temperatuur rondom de standkachel
mag niet hoger zijn dan 120°C. Een hogere
temperatuur (bijv. in een oven van een
spuiterij) kan het elektrische circuit van de
auto beschadigen.
De standkachel is voorzien van een
thermische beveiliging die in het geval
van oververhitting als gevolg van een
gebrek aan koelvloeistof de verbranding
onderbreekt. Vul in dat geval koelvloeistof
bij en druk op de programmaselectieknop
alvorens de verwarming in te schakelen. Laat de standkachel ten minste 1 keer
per jaar aan het einde van de herfst
controleren. Onderhoud en reparaties
aan het systeem mogen alleen worden
uitgevoerd door het PEUGEOT-netwerk.
Gebruik uitsluitend originele
vervangingsonderdelen.
Oproepen van een programmering Druk herhaaldelijk op deze toets
tot het voorkeuzenummer (bijv. 2)
van de gewenste inschakeltijd
verschijnt.
Na 10 seconden verdwijnt de tijd van het
display, dat echter blijft branden en het
voorkeuzenummer (bijv. 2) blijft weergeven.
Uitschakelen van de standkachel
Druk op deze toets.
Het pictogram verwarmingscyclus
verdwijnt en de verlichting van
het display gaat uit. Twee verschillende functies
De standkachel is een afzonderlijk systeem
dat geprogrammeerd kan worden. Voordat
het interieur wordt opgewarmd, verwarmt
de standkachel geleidelijk de motor om
het starten te vergemakkelijken. Het
opwarmen van interieur en het ontdooien en
ontwasemen van de ruiten kan vervolgens
sneller plaatsvinden.
De extra verwarming is een systeem dat
een aanvulling is op de standaarduitrusting.
Het systeem kan onafhankelijk van de motor
werken. Het inschakelen van de verwarming
kan worden geprogrammeerd.
