Zekering vervangen

Zekering A (Ampère) Functie

54 - Niet gebruikt

55 15 Stoelverwarming

56 15 12 V-aansluiting achter - Aansteker

57 10 Motor ventilatie/verwarming onder de bestuurder sstoel

58 10 Richtingaanwijzers

59 7,5 Luchtvering

60 - Niet gebruikt

61 - Niet gebruikt

62 - Niet gebruikt

63 10 Schakelaar standkachel

64 - Niet gebruikt

65 30 Aanjager achter
ZEKERINGEN STIJL PASSAGIERSZIJDE
- Maak het deksel los.

Sluit het deksel na de werkzaamheden
zorgvuldig.

SNEL WEER OP WEG
8
Zekering vervangen
ZEKERINGEN MOTORRUIMTE
- Verwijder de schroeven en kantel de zekeringkast omlaag om bij de
zekeringen te komen.
Zekering A (Ampère) Functie

1 40 Voeding pomp ABS/ESP

2 50 Elektronische eenheid voorgloeien (diesel)

3 30 Contactslot

4 20 Brander standkachel

5 20 Voedingsrelais standkachel

6 40/60 Motorventilateurgroep (hoge snelheid)

7 40/50 Motorventilateurgroep (lage snelheid)

8 40 Airconditioning

9 20 Pomp ruitensproeiers vóór

10 15 Claxon

11 15 Elektronische eenheid en relais voorgloeien (di esel)

14 7,5 Grootlicht rechts

15 7,5 Grootlicht links

16 7,5 Elektronische eenheid motor

17 10 Elektronische eenheid motor

18 7,5 Elektronische eenheid motor

19 7,5 Compressor airconditioning

20 30 Pomp koplampsproeiers

21 15 Voeding brandstofpomp

22 20 Elektronische eenheid motor

23 30 Voeding elektrokleppen ABS/ESP

24 - Niet gebruikt

30 15 Mistlampen vóór

146
Ruitenwisserblad vervangen

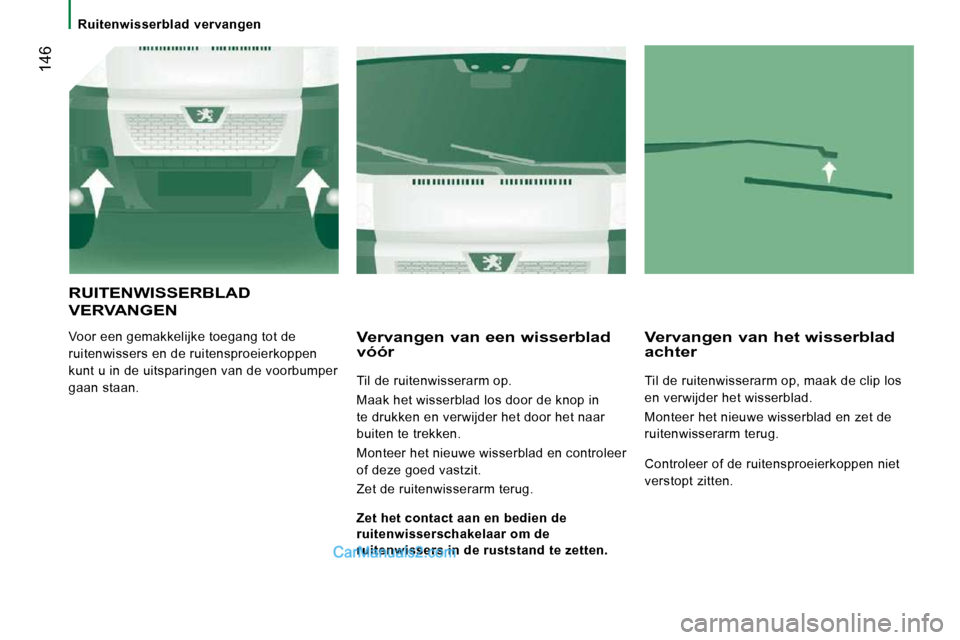

RUITENWISSERBLAD
VERVANGEN
Voor een gemakkelijke toegang tot de
ruitenwissers en de ruitensproeierkoppen
kunt u in de uitsparingen van de voorbumper
gaan staan. Vervangen van een wisserblad vóór
Til de ruitenwisserarm op.
Maak het wisserblad los door de knop in
te drukken en verwijder het door het naar
buiten te trekken.
Monteer het nieuwe wisserblad en controleer
of deze goed vastzit.
Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter
Til de ruitenwisserarm op, maak de clip los
en verwijder het wisserblad.
Monteer het nieuwe wisserblad en zet de
ruitenwisserarm terug.

Zet het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten. Controleer of de ruitensproeierkoppen niet
verstopt zitten.

SNEL WEER OP WEG
8
Slepen van uw auto
SLEPEN VAN UW AUTO
Zonder takelen (4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
Aan de achterzijde
Maak de sleepstang vast aan het vaste
sleepoog onder de bumper.
Aan de voorzijde
Het afneembare sleepoog bevindt zich in de
ruimte onder de stoel van de voorpassagier.
Maak het klepje los met behulp van
bijvoorbeeld een platte schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Plaats de versnellingshendel in de
neutraalstand. Als dit voorschrift niet wordt
nageleefd, kan dit leiden tot schade aan
bepaalde onderdelen van het remsysteem
en het ontbreken van rembekrachtiging na
het starten van de motor.
Getakeld (2 wielen op de grond)
Het professioneel takelen van de auto geniet
de voorkeur. Bij het slepen van de auto
met stilstaande motor zijn de
rembekrachtiging en stuurbekrachtiging
uitgeschakeld.

149
9
TECHNISCHE GEGEVENS
Milieu

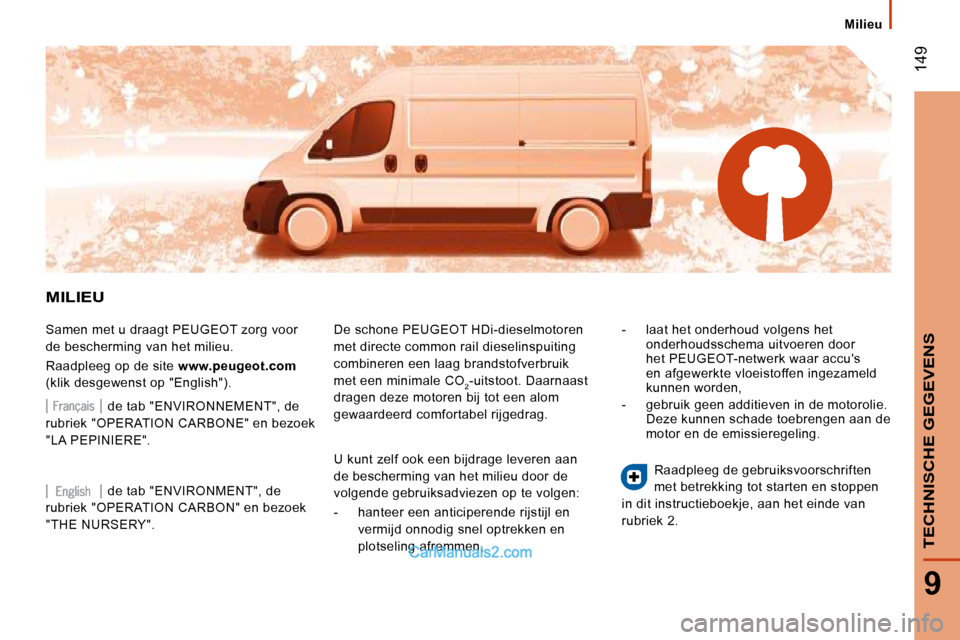

MILIEU
Samen met u draagt PEUGEOT zorg voor
de bescherming van het milieu.
Raadpleeg op de site www.peugeot.com
(klik desgewenst op "English") . De schone PEUGEOT HDi-dieselmotoren
met directe common rail dieselinspuiting
combineren een laag brandstofverbruik
met een minimale CO
2-uitstoot. Daarnaast
dragen deze motoren bij tot een alom
gewaardeerd comfortabel rijgedrag. - laat het onderhoud volgens het
onderhoudsschema uitvoeren door
het PEUGEOT-netwerk waar accu's
en afgewerkte vloeistoffen ingezameld
kunnen worden,
- gebruik geen additieven in de motorolie. Deze kunnen schade toebrengen aan de
motor en de emissieregeling.
de tab "ENVIRONNEMENT", de
rubriek "OPERATION CARBONE" en bezoek
"LA PEPINIERE".
de tab "ENVIRONMENT", de
rubriek "OPERATION CARBON" en bezoek
"THE NURSERY". U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:
- hanteer een anticiperende rijstijl en
vermijd onnodig snel optrekken en
plotseling afremmen, Raadpleeg de gebruiksvoorschriften
met betrekking tot starten en stoppen
in dit instructieboekje, aan het einde van
rubriek 2.

150
Afmetingen

9
TECHNISCHE GEGEVENS

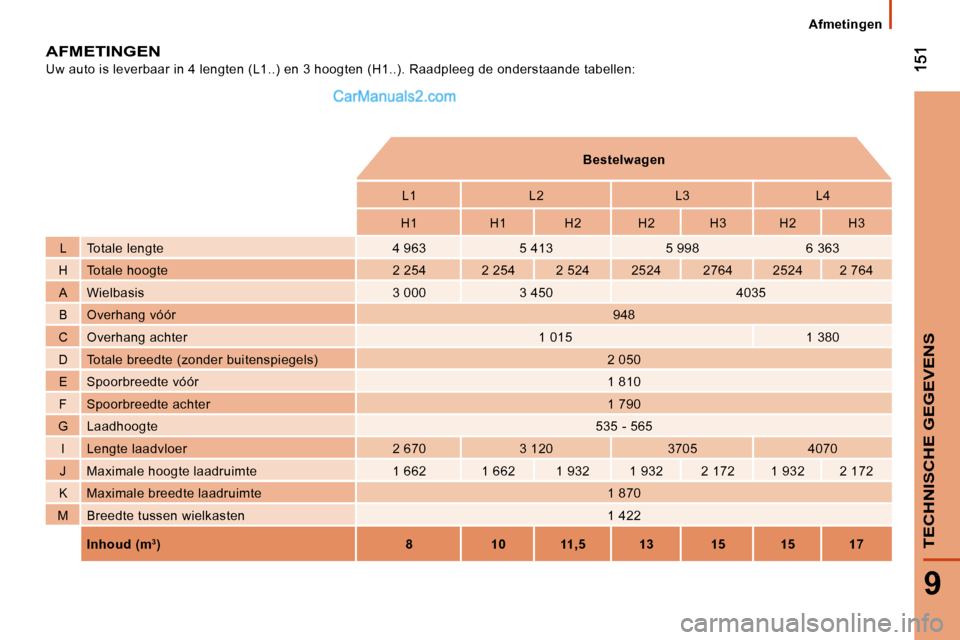

AFMETINGEN
Uw auto is leverbaar in 4 lengten (L1..) en 3 hoogten (H1..). Raadpleeg de onderstaande tabellen:

Bestelwagen
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Totale lengte 4 963 5 413 5 998 6 363
H Totale hoogte 2 254 2 254 2 524 2524 2764 2524 2 764
A Wielbasis 3 000 3 450 4035
B Overhang vóór 948
C Overhang achter 1 015 1 380
D Totale breedte (zonder buitenspiegels) 2 050
E Spoorbreedte vóór 1 810
F Spoorbreedte achter 1 790
G Laadhoogte 535 - 565
I Lengte laadvloer 2 670 3 120 3705 4 070
J Maximale hoogte laadruimte 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale breedte laadruimte 1 870
M Breedte tussen wielkasten 1 422

Inhoud (m 3
)
8 10 11,5 13 15 15 17
Afmetingen

152

ACHTERDEUREN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nuttige hoogte achterdeuren 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nuttige breedte achterdeuren 1 562
Afmetingen

153
9
TECHNISCHE GEGEVENS

SCHUIFDEUR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Hoogte schuifdeur 1 485 1 485 1 755
Q Breedte schuifdeur 1 075 1 250
Afmetingen

154
