Peugeot Boxer 2010 Handleiding (in Dutch)

9

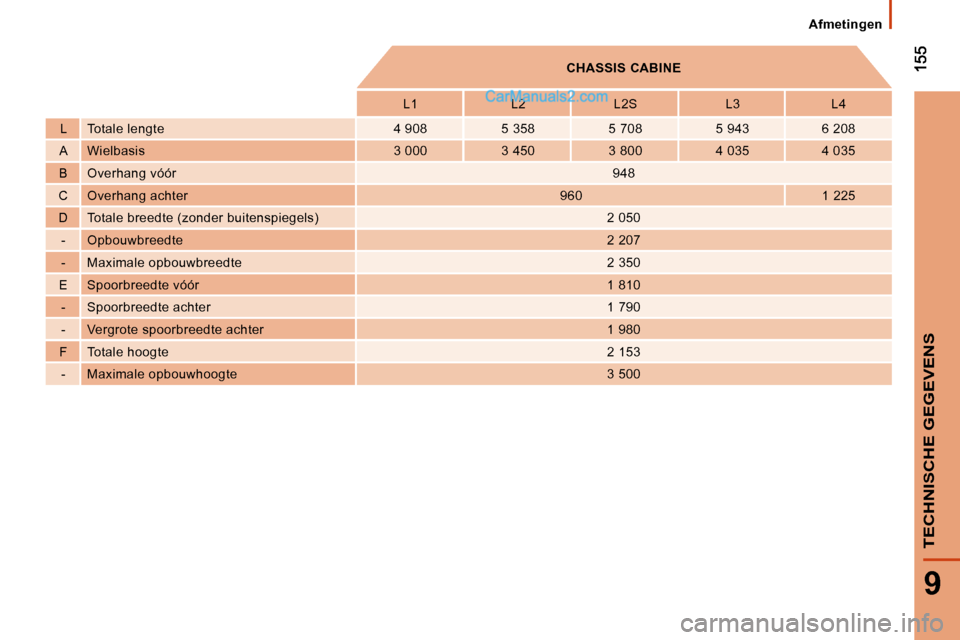

TECHNISCHE GEGEVENS

CHASSIS CABINE
L1 L2 L2S L3 L4
L Totale lengte 4 908 5 358 5 708 5 943 6 208
A Wielbasis 3 000 3 450 3 800 4 035 4 035
B Overhang vóór 948
C Overhang achter 960 1 225
D Totale breedte (zonder buitenspiegels) 2 050
- Opbouwbreedte 2 207
- Maximale opbouwbreedte 2 350
E Spoorbreedte vóór 1 810
- Spoorbreedte achter 1 790
- Vergrote spoorbreedte achter 1 980
F Totale hoogte 2 153
- Maximale opbouwhoogte 3 500

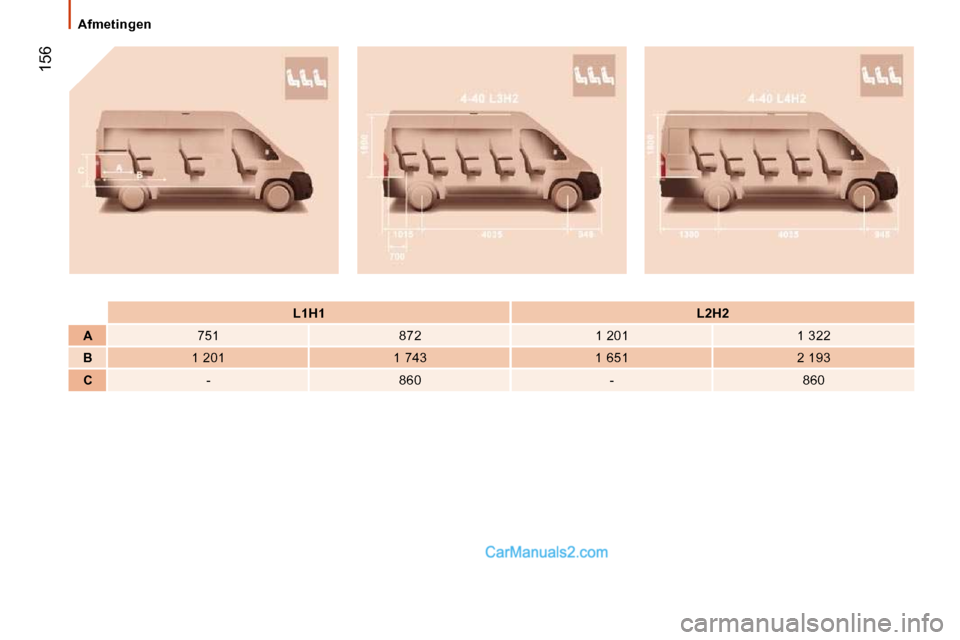

Afmetingen

156

L1H1
L2H2

A 751 872 1 201 1 322

B 1 201 1 743 1 651 2 193

C - 860 - 860
Afmetingen

157
9
TECHNISCHE GEGEVENS

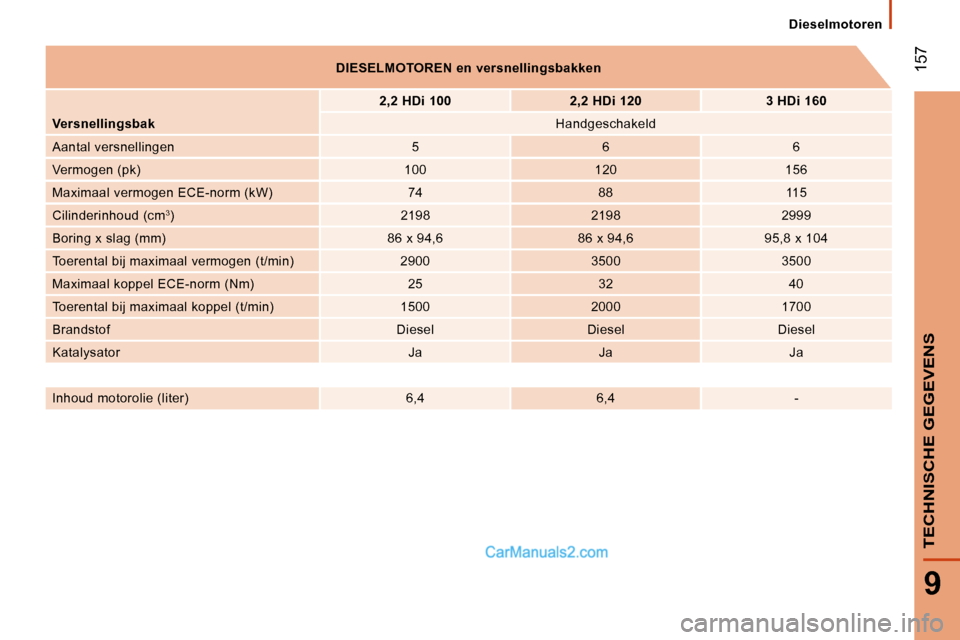

Dieselmotoren

DIESELMOTOREN en versnellingsbakken

2,2 HDi 100 2,2 HDi 120 3 HDi 160

Versnellingsbak Handgeschakeld
Aantal versnellingen 5 6 6
Vermogen (pk) 100 120 156
Maximaal vermogen ECE-norm (kW) 74 88 115
Cilinderinhoud (cm 3
) 2198 2198 2999
Boring x slag (mm) 86 x 94,6 86 x 94,6 95,8 x 104
Toerental bij maximaal vermogen (t/min) 2900 3 500 3500
Maximaal koppel ECE-norm (Nm) 25 32 40
Toerental bij maximaal koppel (t/min) 1500 200 0 1700
Brandstof Diesel Diesel Diesel
Katalysator Ja Ja Ja

Inhoud motorolie (liter) 6,4 6,4 -

158
Dieselmotoren

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewicht Motor Binnen bebouwde kom Buiten bebouwde kom Gecombineerd verbruik CO 2 -uitstoot(g/km)
Chassis L1 330, 333, 335
HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
L2 333 en 335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 10,7 8 9 213
L2S 330 en 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L3 333 en 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

159

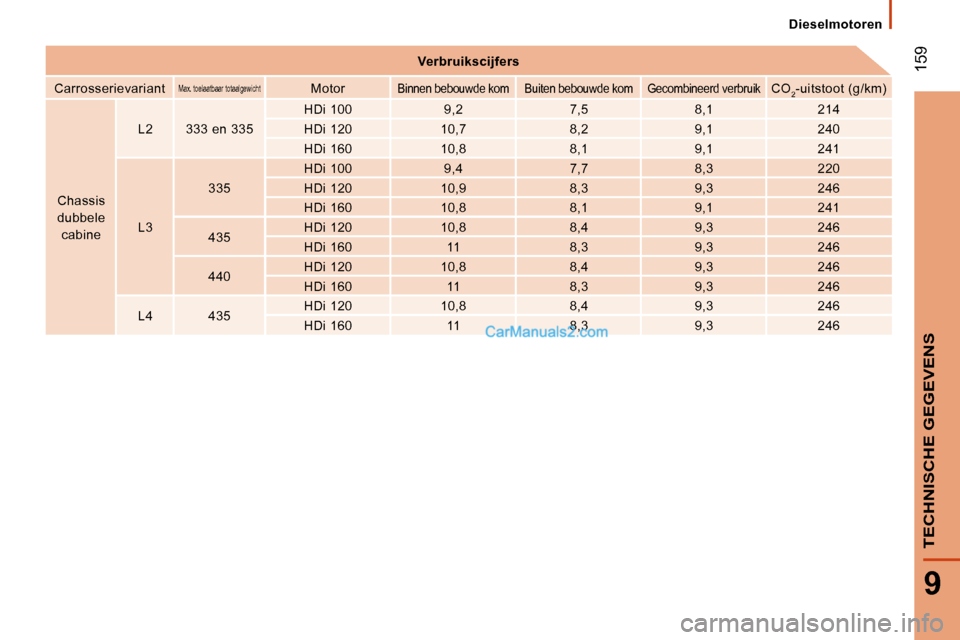

9
TECHNISCHE GEGEVENS
Dieselmotoren

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewicht Motor Binnen bebouwde kom Buiten bebouwde kom Gecom bineerd verbruik CO
2 -uitstoot (g/km)
Chassis
dubbele cabine L2 333 en 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
L3 335
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

160

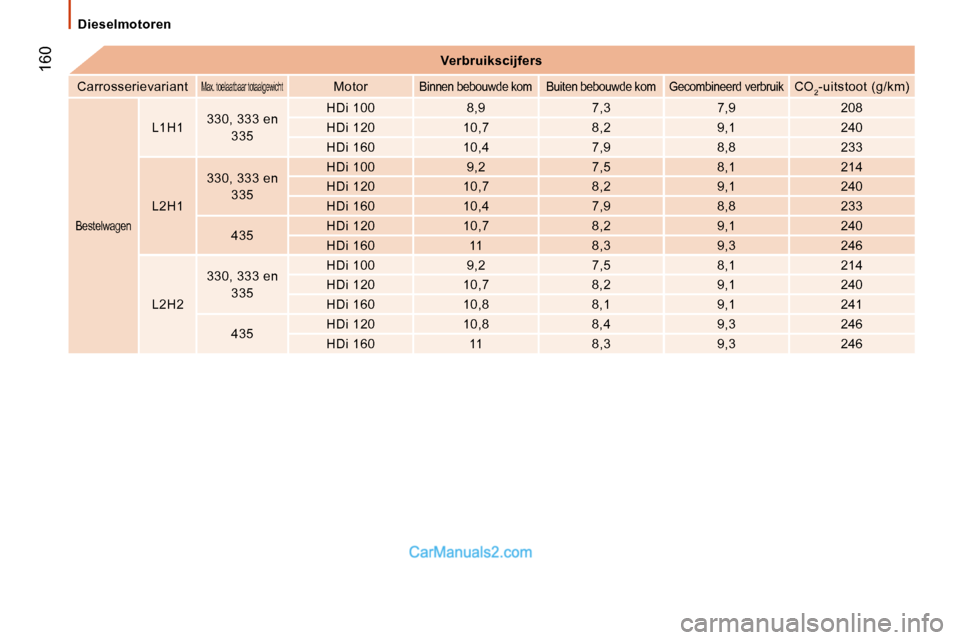

Dieselmotoren

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewicht Motor Binnen bebouwde kom Buiten bebouwde kom Gecom bineerd verbruik CO
2 -uitstoot (g/km)
Bestelwagen
L1H1 330, 333 en
335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L2H1 330, 333 en
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
L2H2 330, 333 en
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

161
9
TECHNISCHE GEGEVENS
Dieselmotoren

Verbruikscijfers
Carrosserievariant
Max. toelatbaar totaalgewicht Motor Binnen bebouwde kom Buiten bebouwde kom Gecombineerd verbruik CO 2 -uitstoot (g/km)
Bestelwagen
L3H2 335 en 333
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L3H3 333 en 335
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4H2 435
HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4H3 435
HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

162

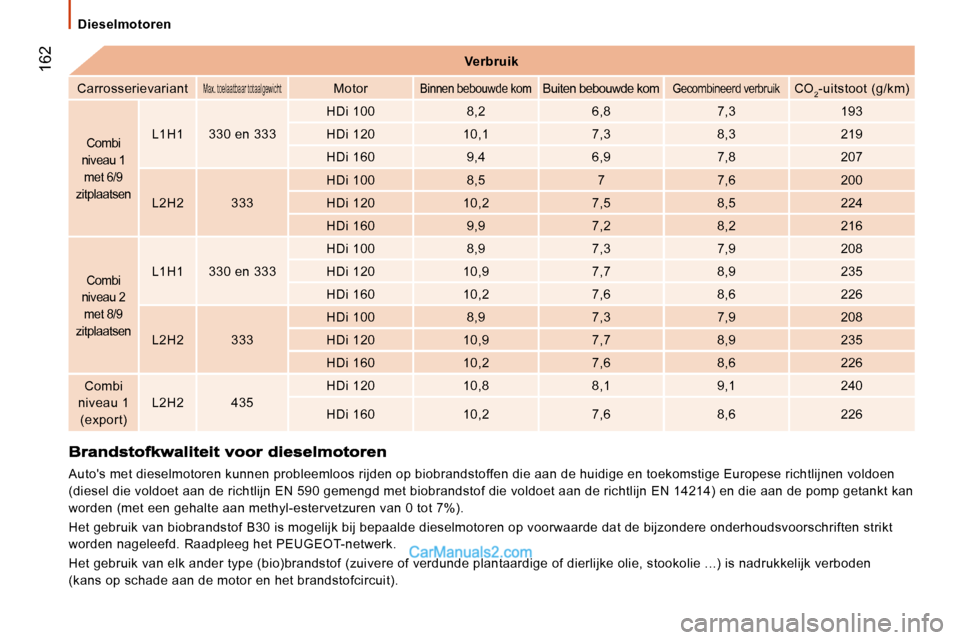

Dieselmotoren

Verbruik
Carrosserievariant
Max. toelaatbaar totaalgewicht Motor Binnen bebouwde kom Buiten bebouwde kom Gecombineerd verbruik CO 2 -uitstoot (g/km)
Combi
niveau 1 met 6/9
zitplaatsen L1H1 330 en 333 HDi 100 8,2 6,8 7,3 193
HDi 120 10,1 7,3 8,3 219
HDi 160 9,4 6,9 7,8 207
L2H2 333 HDi 100 8,5 7 7,6 200
HDi 120 10,2 7,5 8,5 224
HDi 160 9,9 7,2 8,2 216
Combi
niveau 2 met 8/9
zitplaatsen L1H1 330 en 333 HDi 100 8,9 7,3 7,9 208
HDi 120 10,9 7,7 8,9 235
HDi 160 10,2 7,6 8,6 226
L2H2 333 HDi 100 8,9 7,3 7,9 208
HDi 120 10,9 7,7 8,9 235
HDi 160 10,2 7,6 8,6 226
Combi
niveau 1 (export) L2H2 435 HDi 120 10,8 8,1 9,1 240
HDi 160 10,2 7,6 8,6 226
Auto's met dieselmotoren kunnen probleemloos rijd
en op biobrandstoffen die aan de huidige en toekoms tige Europese richtlijnen voldoen
(diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 14214) en die aan de pomp getankt kan
worden (met een gehalte aan methyl-estervetzuren va n 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk bij b epaalde dieselmotoren op voorwaarde dat de bijzonde re onderhoudsvoorschriften strikt
worden nageleefd. Raadpleeg het PEUGEOT-netwerk.
Het gebruik van elk ander type (bio)brandstof (zui vere of verdunde plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk verboden
(kans op schade aan de motor en het brandstofcircui t).

163
9
TECHNISCHE GEGEVENS

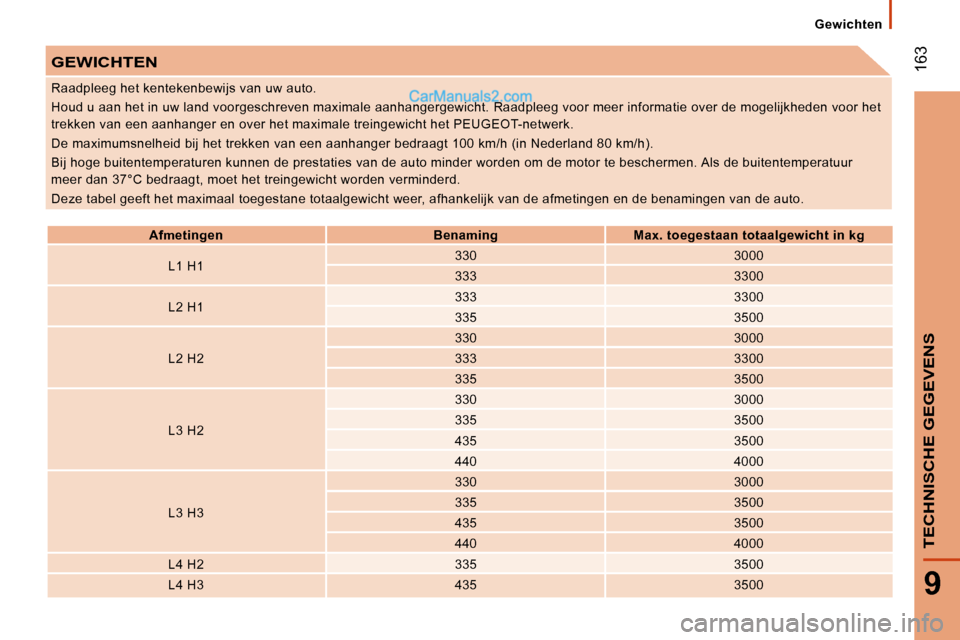

Gewichten
GEWICHTEN

Afmetingen Benaming Max. toegestaan totaalgewicht in kg
L1 H1 330
3000
333 3300
L2 H1 333
3300
335 3500
L2 H2 330
3000
333 3300
335 3500
L3 H2 330
3000
335 3500
435 3500
440 4000
L3 H3 330
3000
335 3500
435 3500
440 4000
L4 H2 335 3500
L4 H3 435 3500
Raadpleeg het kentekenbewijs van uw auto.
Houd u aan het in uw land voorgeschreven maximale
aanhangergewicht. Raadpleeg voor meer informatie ov er de mogelijkheden voor het
trekken van een aanhanger en over het maximale trei ngewicht het PEUGEOT-netwerk.
De maximumsnelheid bij het trekken van een aanhang er bedraagt 100 km/h (in Nederland 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties v an de auto minder worden om de motor te beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het treingewicht worde n verminderd.
Deze tabel geeft het maximaal toegestane totaalgew icht weer, afhankelijk van de afmetingen en de benamingen van de auto.

164
Gewichten
* 15 inch-velgen.
** 16 inch-velgen.

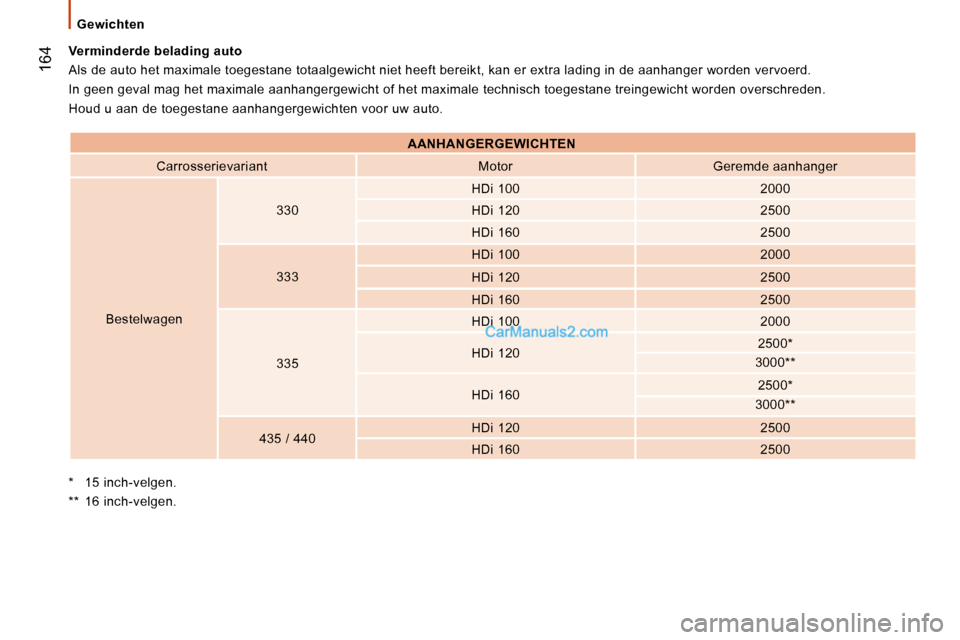

Verminderde belading auto
Als de auto het maximale toegestane totaalgewicht
niet heeft bereikt, kan er extra lading in de aanhanger worden vervoerd.
In geen geval mag het maximale aanhangergewicht of het maximale technisch toegestane treingewicht worden overschreden.
Houd u aan de toegestane aanhangergewichten voor u w auto.

AANHANGERGEWICHTEN
Carrosserievariant Motor Geremde aanhanger
Bestelwagen 330
HDi 100
2000
HDi 120 2500
HDi 160 2500
333 HDi 100
2000
HDi 120 2500
HDi 160 2500
335 HDi 100
2000
HDi 120 2500 *
3000 **
HDi 160 2500 *
3000 **
435 / 440 HDi 120
2500
HDi 160 2500
