Page 41 of 163
43
3
ERGONOMIE EN COMFORT
Stuurkolomschakelaars
RUITENWISSERSCHAKELAAR Constant wissen met lage snelheid:
2 standen omlaag. Dek de regensensor, die zich aan de
bovenzijde van de voorruit bevindt,
niet af.
Zet het contact af als de auto gewassen
wordt in een wasstraat of schakel de stand
voor automatisch wissen uit.
Ruiten- en koplampsproeiers
Trek de hendel naar u toe, de
ruitensproeiers treden in werking in
combinatie met het tijdelijk inschakelen van
de ruitenwissers.
De koplampsproeiers treden gelijktijdig
met de ruitensproeiers in werking als de
dimlichten zijn ingeschakeld.
Ruitenwissers vóór
De ruitenwissers werken uitsluitend als het
contact in de stand MAR staat.
De schakelaar heeft vijf standen:
Ruitenwissers uit.
Intervalstand:
1 stand omlaag.
In deze stand is het mogelijk
4 snelheden te kiezen door aan de ring te
draaien: - zeer lang interval,
- lang interval,
- normaal interval,
- snel interval.
Automatische ruitenwissers met regensensor
De snelheid van de automatische
ruitenwissers (volgens uitvoering) wordt
automatisch aangepast aan de hoeveelheid
neerslag.
Automatisch wissen: 1 stand omlaag. Bij
het selecteren van deze stand maken de
ruitenwissers één slag. Als het contact
afgezet is geweest, moet de functie opnieuw
worden geactiveerd.
Als deze stand is geselecteerd, is het
mogelijk de gevoeligheid van de regensensor
te verhogen door aan de ring te draaien.
Gebruiksvoorschrift
Controleer bij vorst vóór het inschakelen
van de ruitenwissers of de ruitenwissers vrij
kunnen bewegen.
U kunt in de uitsparingen van de voorbumper
staan om eventuele opeengehoopte sneeuw
aan de onderzijde van de voorruit en op de
ruitenwissers te verwijderen.
Raadpleeg voor het vervangen van
wisserbladen in de rubriek 8 het
gedeelte "Wisserbladen vervangen".
Raadpleeg voor het bijvullen van het
reservoir in de rubriek 7 het gedeelte
"Niveaus".
Constant wissen met hoge snelheid:
3 standen omlaag.
Eén keer wissen: trek de schakelaar naar
het stuurwiel toe.
Page 42 of 163
Stuurkolomschakelaars
SNELHEIDSREGELAAR
Voor het instellen van de gewenste
wagensnelheid.
Met dit systeem kan de bestuurder, bij
normaal doorstromend verkeer met een
constante ingestelde snelheid rijden,
behalve op steile hellingen en met zware
belading.
Deze voorziening werkt alleen bij snelheden
boven 40 km/h vanaf de 4e versnelling. Functie geselecteerd.
Functie uitgeschakeld.
De werking van de snelheidsregelaar
(volgens uitvoering) wordt aangegeven door
een pictogram op de wijzerplaat van de
toerenteller.
Page 43 of 163
45
3
ERGONOMIE EN COMFORT
Stuurkolomschakelaars
Selecteren van de functie - ON
Selecteer ON om de
functie in te schakelen.
Dit wordt bevestigd
door een melding op dit
display (volgens uitvoering).
Instellen van een snelheid
Breng uw auto met het gaspedaal op de
gewenste snelheid (4e of 5e versnelling
ingeschakeld).
Beweeg de hendel ongeveer één seconde
omhoog (+) om de snelheid op te slaan.
Laat het gaspedaal geleidelijk los.
De snelheid wordt nu door de auto
gehandhaafd.
Uitschakelen van de functie
Trap het rem- of koppelingspedaal in
of draai de knop in de stand OFF , het
pictogram verdwijnt.
Bij een ingreep van het ESP- of het
ASR-systeem wordt de snelheidsregelaar
tijdelijk uitgeschakeld.
- de snelheid in stappen verhogen door de toets steeds kort in te drukken of de
snelheid geleidelijk verhogen door de
schakelaar omhoog te houden (+),
Tijdelijke overschrijding van de snelheid
Het blijft altijd mogelijk om als de
snelheidsregelaar is ingeschakeld de
ingestelde snelheid te overschrijden door
het gaspedaal in te trappen (bijv. voor het
inhalen van een auto).
- de snelheid geleidelijk verlagen door de schakelaar omlaag te houden (-).
Hervatten - RES
Verhoog of verlaag de
wagensnelheid geleidelijk naar
de eerder ingestelde snelheid
en druk op RES om deze weer aan te
nemen (nadat bijvoorbeeld het rem- of
koppelingspedaal is ingetrapt).
Het pictogram gaat branden, de
snelheidsregelaar is weer ingeschakeld.
Ingestelde snelheid wijzigen tijdens de werking van de snelheidsregelaar
U kunt:

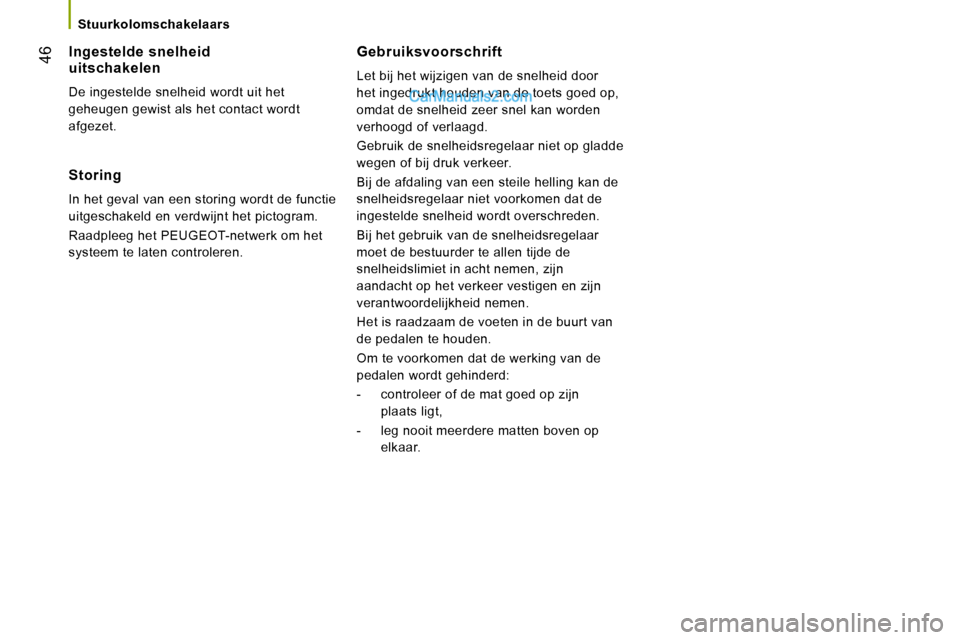

Page 44 of 163
46
Stuurkolomschakelaars
Gebruiksvoorschrift
Let bij het wijzigen van de snelheid door
het ingedrukt houden van de toets goed op,
omdat de snelheid zeer snel kan worden
verhoogd of verlaagd.
Gebruik de snelheidsregelaar niet op gladde
wegen of bij druk verkeer.
Bij de afdaling van een steile helling kan de
snelheidsregelaar niet voorkomen dat de
ingestelde snelheid wordt overschreden.
Bij het gebruik van de snelheidsregelaar
moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn
aandacht op het verkeer vestigen en zijn
verantwoordelijkheid nemen.
Het is raadzaam de voeten in de buurt van
de pedalen te houden.
Om te voorkomen dat de werking van de
pedalen wordt gehinderd:
- controleer of de mat goed op zijn plaats ligt,
- leg nooit meerdere matten boven op elkaar.
Ingestelde snelheid uitschakelen
De ingestelde snelheid wordt uit het
geheugen gewist als het contact wordt
afgezet.
Storing
In het geval van een storing wordt de functie
uitgeschakeld en verdwijnt het pictogram.
Raadpleeg het PEUGEOT-netwerk om het
systeem te laten controleren.

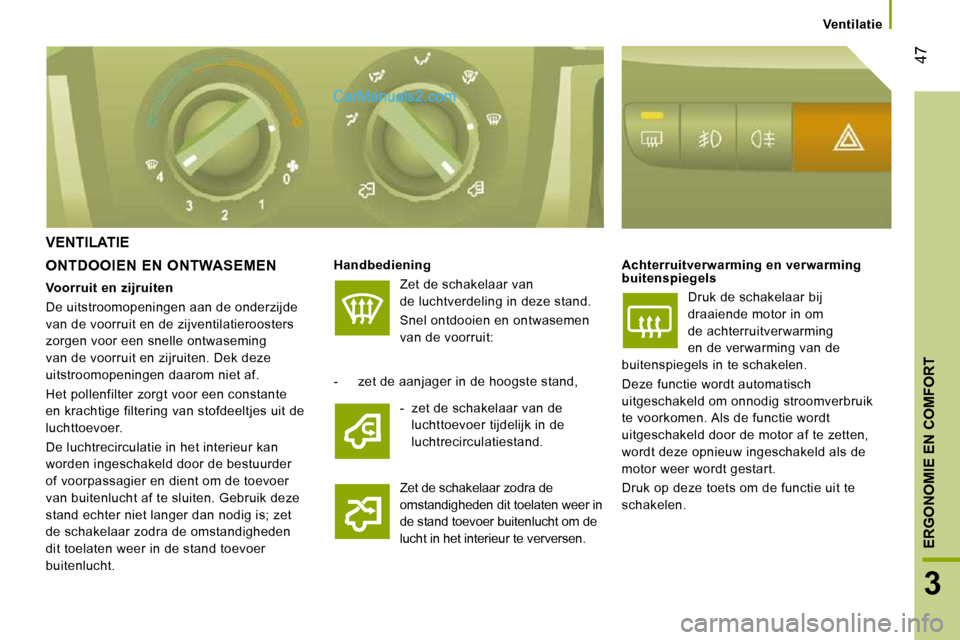

Page 45 of 163
47
3
ERGONOMIE EN COMFORT
Ventilatie
VENTILATIE
ONTDOOIEN EN ONTWASEMEN
Handbediening
Zet de schakelaar van
de luchtverdeling in deze stand.
Snel ontdooien en ontwasemen
van de voorruit: Achterruitverwarming en verwarming
buitenspiegels
Druk de schakelaar bij
draaiende motor in om
de achterruitverwarming
en de verwarming van de
buitenspiegels in te schakelen.
Deze functie wordt automatisch
uitgeschakeld om onnodig stroomverbruik
te voorkomen. Als de functie wordt
uitgeschakeld door de motor af te zetten,
wordt deze opnieuw ingeschakeld als de
motor weer wordt gestart.
Druk op deze toets om de functie uit te
schakelen.
- zet de aanjager in de hoogste stand,
Zet de schakelaar zodra de
omstandigheden dit toelaten weer in
de stand toevoer buitenlucht om de
lucht in het interieur te verversen.
Voorruit en zijruiten
De uitstroomopeningen aan de onderzijde
van de voorruit en de zijventilatieroosters
zorgen voor een snelle ontwaseming
van de voorruit en zijruiten. Dek deze
uitstroomopeningen daarom niet af.
Het pollenfilter zorgt voor een constante
en krachtige filtering van stofdeeltjes uit de
luchttoevoer.
De luchtrecirculatie in het interieur kan
worden ingeschakeld door de bestuurder
of voorpassagier en dient om de toevoer
van buitenlucht af te sluiten. Gebruik deze
stand echter niet langer dan nodig is; zet
de schakelaar zodra de omstandigheden
dit toelaten weer in de stand toevoer
buitenlucht.
- zet de schakelaar van de
luchttoevoer tijdelijk in de
luchtrecirculatiestand.
Page 46 of 163
48
Ventilatie
GEBRUIKSVOORSCHRIFT VOOR DE AIRCONDITIONING
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling van de
lucht, het luchtinlaatrooster onder de voorruit,
de zijventilatieroosters, de luchtopeningen
onder de voorstoelen en de afzuiging in de
bagageruimte niet afgedekt zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal
één keer per maand 5 à 10 minuten
functioneren om het systeem in perfecte
staat te houden.
De filterelementen (luchtfilter en
interieurfilter) dienen periodiek te worden
vervangen. Laat de filterelementen
twee keer zo vaak vervangen als de
omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje
water onder de auto vormt, dit is een
normaal verschijnsel.
Gebruik de airconditioning niet als deze niet
koelt en laat het systeem in dat geval door
het PEUGEOT-netwerk controleren.
Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4 kantelbare middelste
ventilatieroosters, waarvan er 2 naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4 kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.
VENTILATIEROOSTERS
Page 47 of 163
49
3
ERGONOMIE EN COMFORT
Ventilatie
HANDMATIGE BEDIENING
Het bedieningspaneel van de handmatige
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Temperatuurregeling
Zet de knop in de gewenste stand:
- van blauw (toevoer van koude lucht),
Luchtopbrengst
De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1 tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand 0
om de aanjager uit te schakelen.
Airconditioning
De airconditioning werkt uitsluitend bij
draaiende motor.
De aanjager moet minimaal op
stand 1 staan.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk nogmaals
op de toets om de airconditioning uit te
schakelen; het lampje gaat uit.
Luchtverdeling
Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters en de
beenruimte,
de beenruimte,
de voorruit, de beenruimte en de
zijruiten,
de voorruit en de zijruiten.
- naar rood
(toevoer van warme lucht).
Page 48 of 163
50
Ventilatie
Toevoer van buitenlucht
Tips voor het instellen van de handbediende airconditioning Tips voor het instellen van de handbediende airconditioning
Voor een optimale werking van het systeem is het raadzaam de volgende instellingen te gebruiken:
Luchtrecirculatie in het interieur
Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1 t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling
naar blauw) vergroot.
Deze stand dient bovendien om de toevoer
van buitenlucht bij stank en stofoverlast af
te sluiten. Gewenste
werking Luchtverdeling Temperatuur Luchtopbrengst Luchtrecirculatie A/C
Warm
-
Koud
Ontdooien
Ontwasemen
Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk. Gebruik deze stand zo veel
mogelijk.
Page 49 of 163
51
3
ERGONOMIE EN COMFORT
Ventilatie
AUTOMATISCHE AIRCONDITIONING - CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole. Het systeem
onderscheidt zich door het display.
Stand AUTO
Inschakelen van de stand FULL
AUTO : druk op de schakelaar
AUTO om alle functies van het
systeem in te schakelen. Dit wordt
bevestigd door de weergave van
FULL AUTO . Dit is de normale gebruiksstand
van de automatische airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:
- H I ( H i g h t o t ≈ 3 2 ) e n
- L O ( L o w t o t ≈ 1 6 ) .
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het comfort en de luchtcirculatie in het interieur
optimaal te houden.
U hoeft het systeem niet meer zelf bij te regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Instelbare stand AUTO
Als de stand AUTO is geselecteerd,
kunnen verschillende instellingen
worden gewijzigd: luchtverdeling,
luchtopbrengst, airconditioning en
luchttoevoer/luchtrecirculatie.
Op het display wordt in plaats van de melding
FULL AUTO de melding AUTO weergegeven.
Druk nogmaals op deze toets om terug te
keren naar de volautomatische werking. Op het
bedieningspaneel verschijnt in plaats van de
melding AUTO de melding FULL AUTO .
Als na het handmatig instellen het systeem de
ingestelde temperatuur niet kan vasthouden,
zal de melding AUTO knipperen en vervolgens
verdwijnen. Druk op AUTO om terug te keren
naar de automatische regeling.
Airconditioning onderbreken
Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen
Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en
de melding
FULL AUTO weergegeven
op het display.
De overige aanduidingen zijn afhankelijk van
de instellingen van de gebruiker.
Page 50 of 163
52
Ventilatie
Draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:
- een maximale waarde van 32 in de stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.
- een minimale waarde van 16 in de stand LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.
Luchtverdeling
Druk op deze toetsen (de desbetreffende
lampjes gaan branden) om de luchtstroom te
verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters en
zijventilatieroosters
(borst en hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.
Luchtopbrengst
Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).
Toevoer van buitenlucht/luchtrecirculatie in het interieur
Als het verklikkerlampje brandt,
circuleert de lucht in het interieur
en is de toevoer van buitenlucht afgesloten
om stank en stofoverlast in het interieur
tegen te gaan. Gebruik deze stand niet
langer dan nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht
te hervatten.
Wanneer u op de toets AUTO drukt,
wordt de toevoer van buitenlucht weer
ingeschakeld. Deze stand maakt het
mogelijk de lucht in het interieur te
verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO om de functie
FULL AUTO weer in te schakelen.
Snel ontwasemen/ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.
