Peugeot Boxer 2010 Manuale del proprietario (in Italian)

152

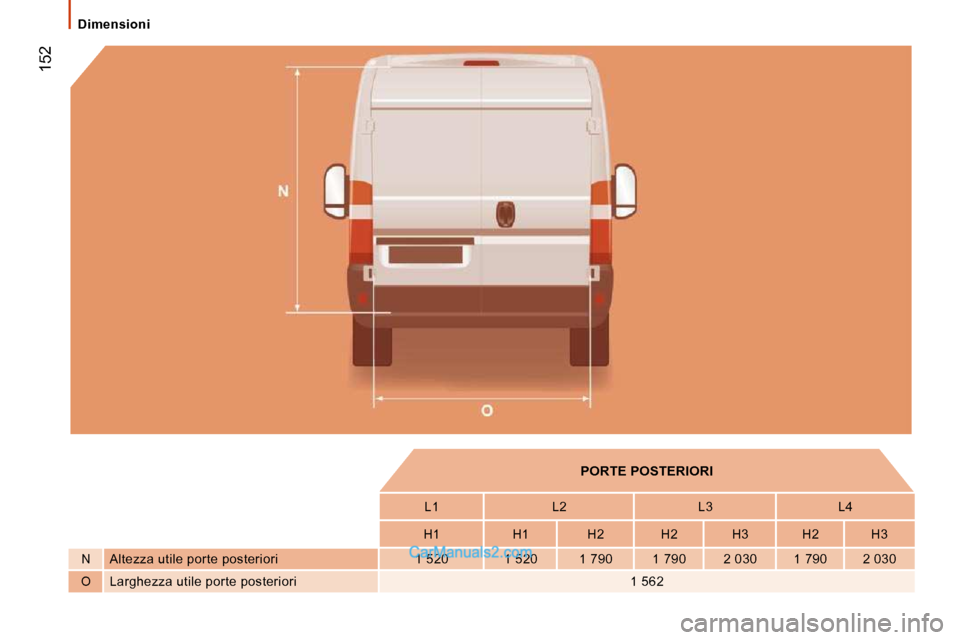

PORTE POSTERIORI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altezza utile porte posteriori 1 520 1 5 20 1 790 1 790 2 030 1 790 2 030
O Larghezza utile porte posteriori 1 562
Dimensioni

153
9
CARATTERISTICHE TECNICHE

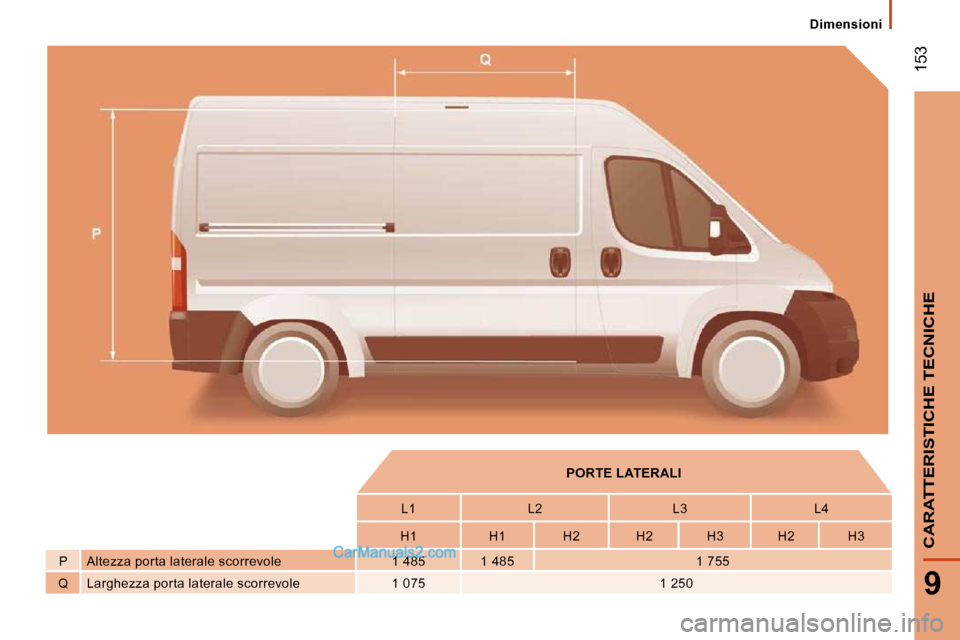

PORTE LATERALI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Altezza porta laterale scorrevole 1 485 1 485 1 755
Q Larghezza porta laterale scorrevole 1 075 1 250
Dimensioni

154
Dimensioni

9
CARATTERISTICHE TECNICHE

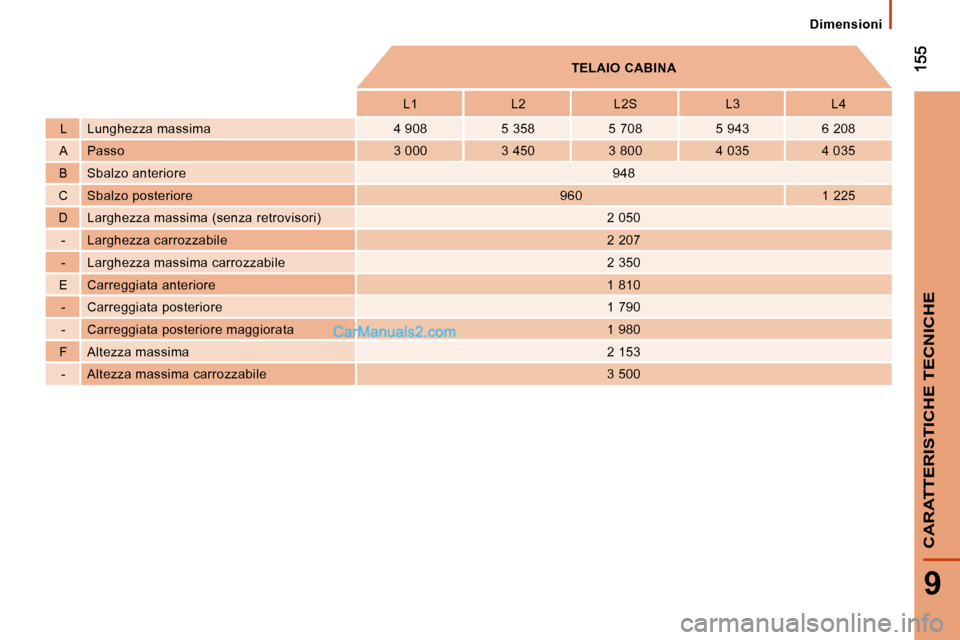

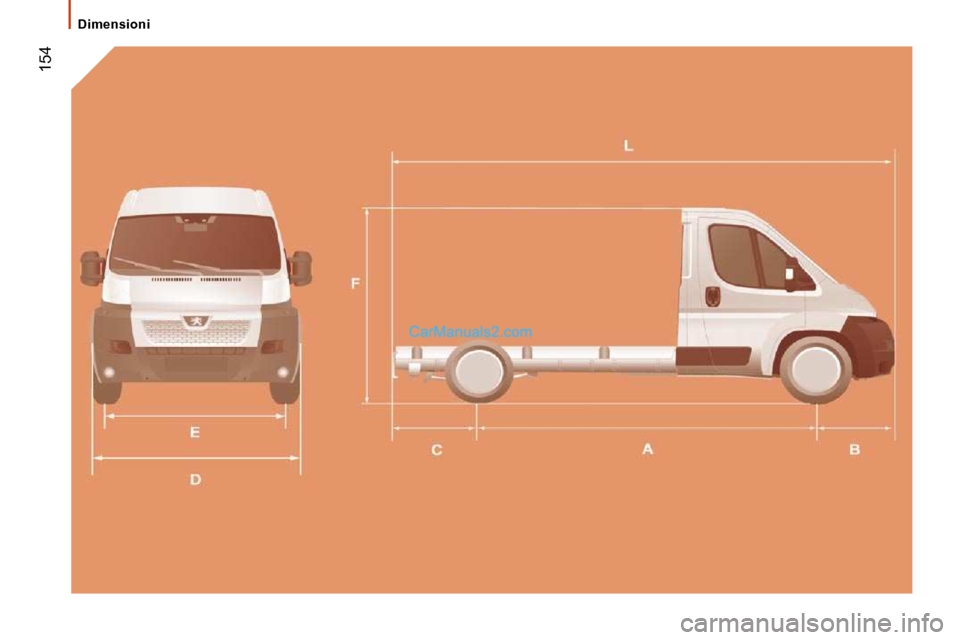

TELAIO CABINA
L1 L2 L2S L3 L4
L Lunghezza massima 4 908 5 358 5 708 5 943 6 208
A Passo 3 000 3 450 3 800 4 035 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 960 1 225
D Larghezza massima (senza retrovisori) 2 050
- Larghezza carrozzabile 2 207
- Larghezza massima carrozzabile 2 350
E Carreggiata anteriore 1 810
- Carreggiata posteriore 1 790
- Carreggiata posteriore maggiorata 1 980
F Altezza massima 2 153
- Altezza massima carrozzabile 3 500
Dimensioni

156

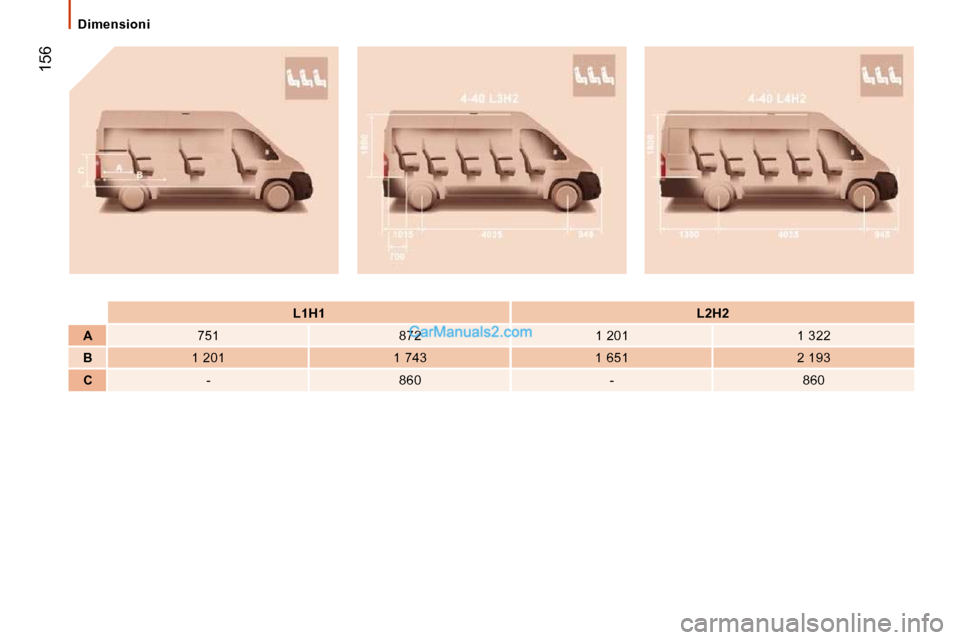

L1H1
L2H2

A 751 872 1 201 1 322

B 1 201 1 743 1 651 2 193

C - 860 - 860
Dimensioni

157
9
CARATTERISTICHE TECNICHE

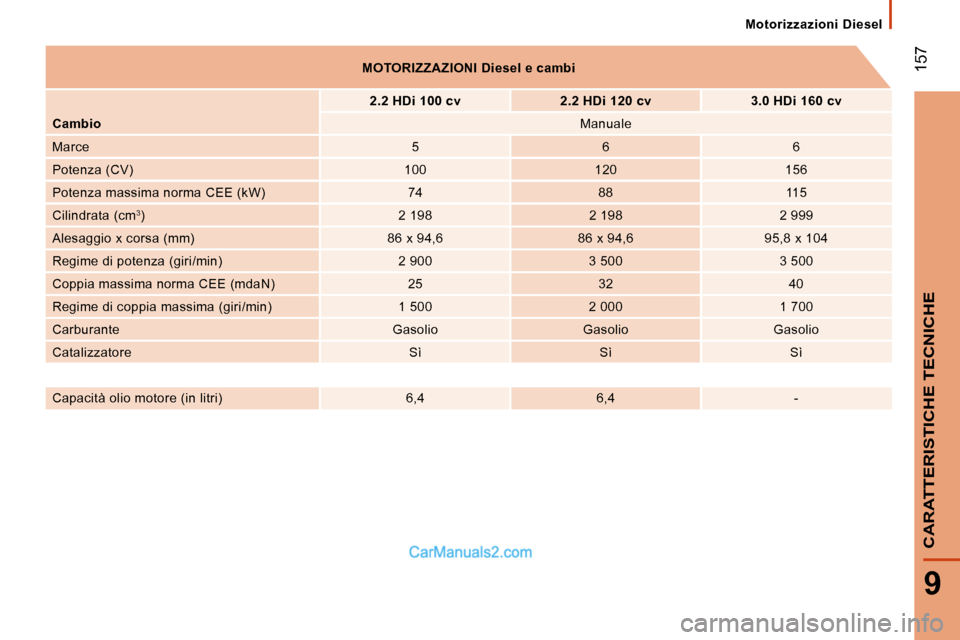

Motorizzazioni Diesel

MOTORIZZAZIONI Diesel e cambi

2.2 HDi 100 cv 2.2 HDi 120 cv 3.0 HDi 160 cv

Cambio Manuale
Marce 5 6 6
Potenza (CV) 100 120 156
Potenza massima norma CEE (kW) 74 88 115
Cilindrata (cm 3
) 2 198 2 198 2 999
Alesaggio x corsa (mm) 86 x 94,6 86 x 94,6 95,8 x 104
Regime di potenza (giri/min) 2 900 3 500 3 500
Coppia massima norma CEE (mdaN) 25 32 40
Regime di coppia massima (giri/min) 1 500 2 00 0 1 700
Carburante Gasolio Gasolio Gasolio
Catalizzatore Sì Sì Sì

Capacità olio motore (in litri) 6,4 6,4 -

158

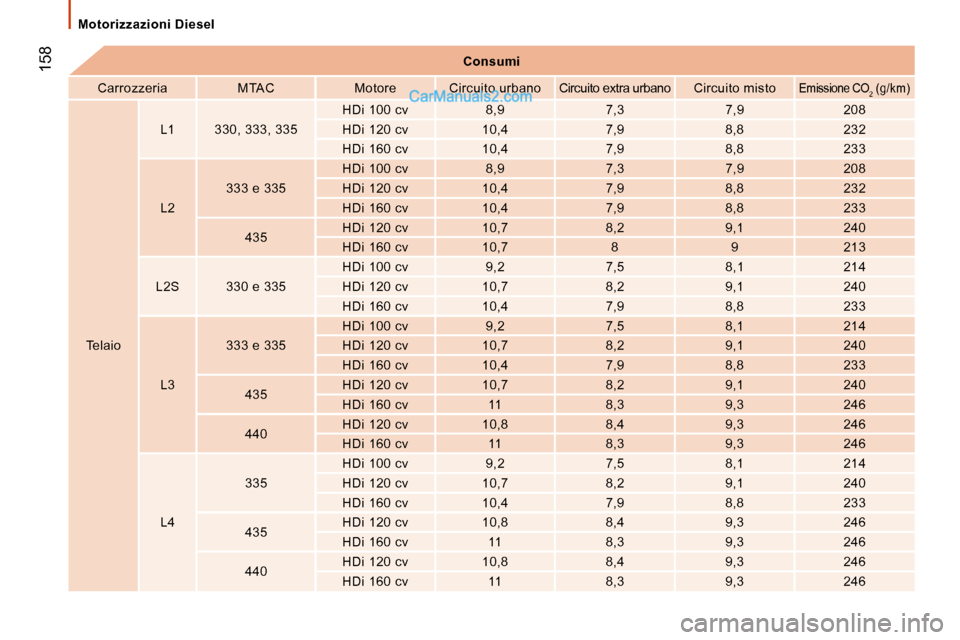

Consumi
Carrozzeria MTAC Motore Circuito urbano Circuito extra urbano Circuito misto
Emissione CO 2 (g/km)
Telaio L1 330, 333, 335
HDi 100 cv 8,9 7,3 7,9 208
HDi 120 cv 10,4 7,9 8,8 232
HDi 160 cv 10,4 7,9 8,8 233
L2 333 e 335 HDi 100 cv 8,9 7,3 7,9 208
HDi 120 cv 10,4 7,9 8,8 232
HDi 160 cv 10,4 7,9 8,8 233
435 HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,7 8 9 213
L2S 330 e 335 HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,4 7,9 8,8 233
L3 333 e 335
HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,4 7,9 8,8 233
435 HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
L4 335
HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,4 7,9 8,8 233
435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
Motorizzazioni Diesel

159
9
CARATTERISTICHE TECNICHE
Motorizzazioni Diesel

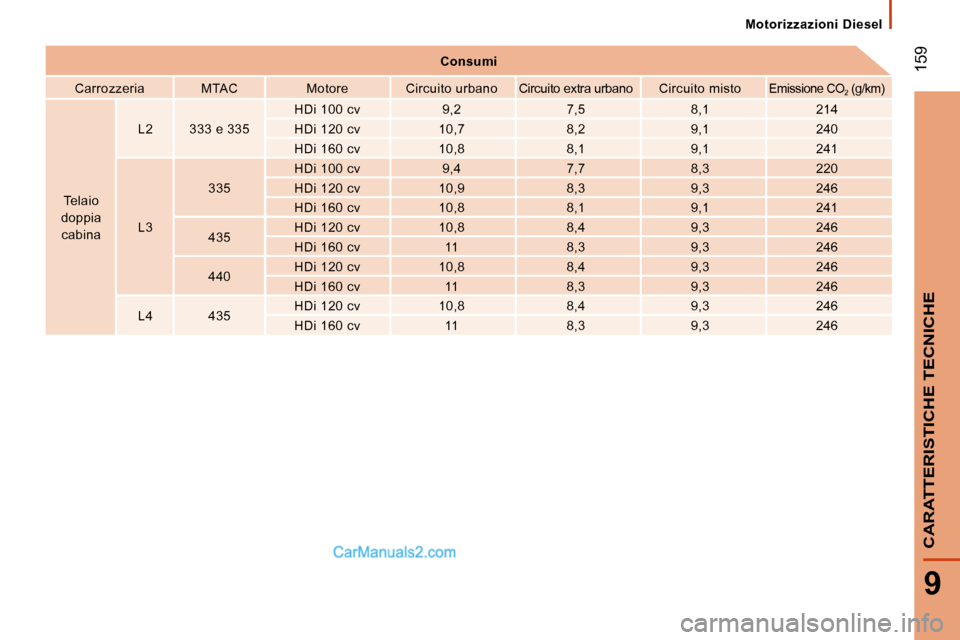

Consumi
Carrozzeria MTAC Motore Circuito urbano Circuito extra urbano Circuito misto
Emissione CO
2 (g/km)
Telaio
doppia cabina L2 333 e 335
HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,8 8,1 9,1 241
L3 335
HDi 100 cv 9,4 7,7 8,3 220
HDi 120 cv 10,9 8,3 9,3 246
HDi 160 cv 10,8 8,1 9,1 241
435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
L4 435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246

160

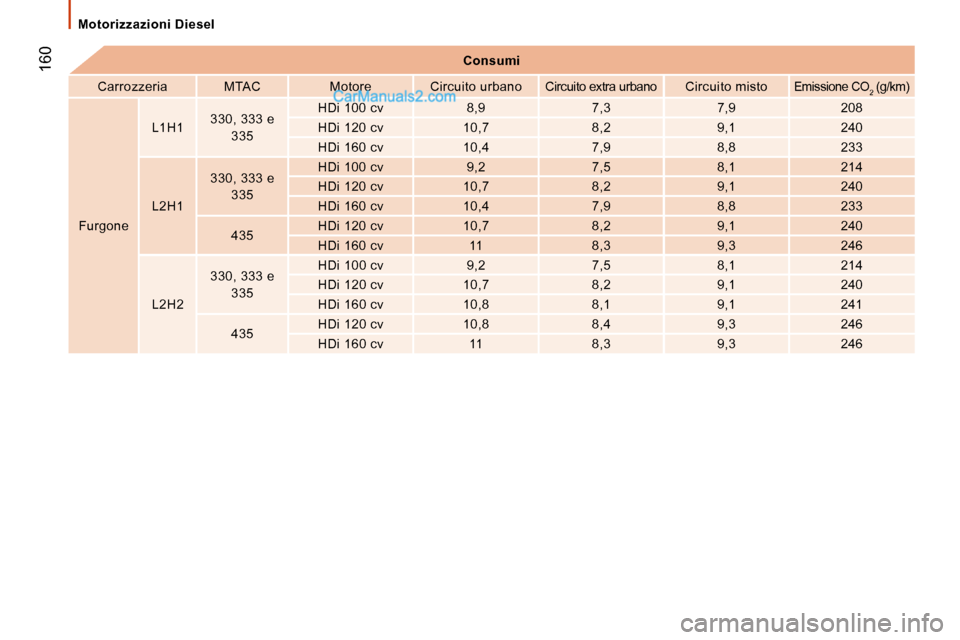

Consumi
Carrozzeria MTAC Motore Circuito urbano Circuito extra urbano Circuito misto
Emissione CO
2 (g/km)
Furgone L1H1
330, 333 e
335 HDi 100 cv 8,9 7,3 7,9 208
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,4 7,9 8,8 233
L2H1 330, 333 e
335 HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,4 7,9 8,8 233
435 HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 11 8,3 9,3 246
L2H2 330, 333 e
335 HDi 100 cv 9,2 7,5 8,1 214
HDi 120 cv 10,7 8,2 9,1 240
HDi 160 cv 10,8 8,1 9,1 241
435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
Motorizzazioni Diesel

161
9
CARATTERISTICHE TECNICHE
Motorizzazioni Diesel

Consumi
Carrozzeria MTAC Motore Circuito urbano Circuito extra urbano Circuito misto
Emissione CO
2 (g/km)
Furgone L3H2
333 e 335
HDi 100 cv 9,4 7,7 8,3 220
HDi 120 cv 10,9 8,3 9,3 246
HDi 160 cv 10,8 8,1 9,1 241
435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
L3H3 333 e 335
HDi 100 cv 9,4 7,7 8,3 220
HDi 120 cv 10,9 8,3 9,3 246
HDi 160 cv 10,8 8,1 9,1 241
435 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
L4H2 435
HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
L4H3 435
HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
440 HDi 120 cv 10,8 8,4 9,3 246
HDi 160 cv 11 8,3 9,3 246
