GUIDA RAPIDA
8

A. Punto di massa sulla lamiera del veicolo

B. Batteria d'emergenza

C. Massa del veicolo
Per ricaricare la batteria con un caricabatterie
- scollegare la batteria situata sul pianale,
lato anteriore sinistro,
- rispettare le istruzioni d'uso fornite dal fabbricante del caricabatterie,
- ricollegare la batteria iniziando dal morsetto (-),
- verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di
un deposito biancastro o verdastro),
smontarli e pulirli. L'operazione di ricarica deve essere
effettuata in un luogo aerato e lontano da
fiamme libere o da eventuali fonti di scintille
per evitare il rischio di esplosione o di
incendio.
Non tentare di ricaricare una batteria
ghiacciata: è necessario che si scongeli per
evitare rischi di esplosione. Se è ghiacciata,
prima di ricaricarla, farla controllare da un
esperto il quale verificherà che i componenti
interni non siano danneggiati e che il
contenitore non presenti crepe; questo
comporterebbe il rischio di fuoriuscita di
acido tossico e corrosivo.
BATTERIA

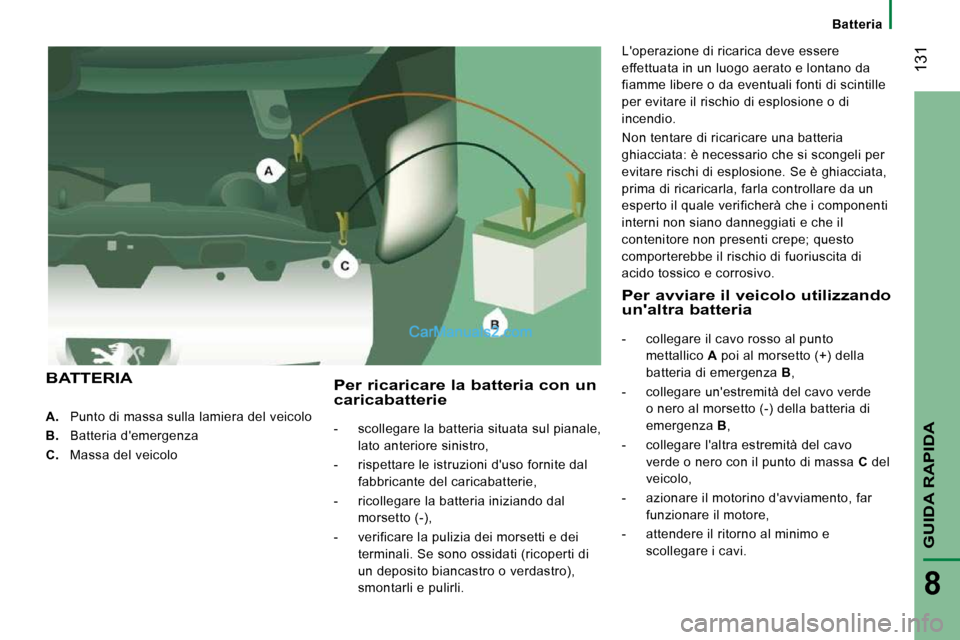

Per avviare il veicolo utilizzando un'altra batteria
- collegare il cavo rosso al punto
mettallico A poi al morsetto (+) della
batteria di emergenza B ,
- collegare un'estremità del cavo verde o nero al morsetto (-) della batteria di
emergenza B ,
- collegare l'altra estremità del cavo verde o nero con il punto di massa C del
veicolo,
- azionare il motorino d'avviamento, far funzionare il motore,
- attendere il ritorno al minimo e scollegare i cavi.

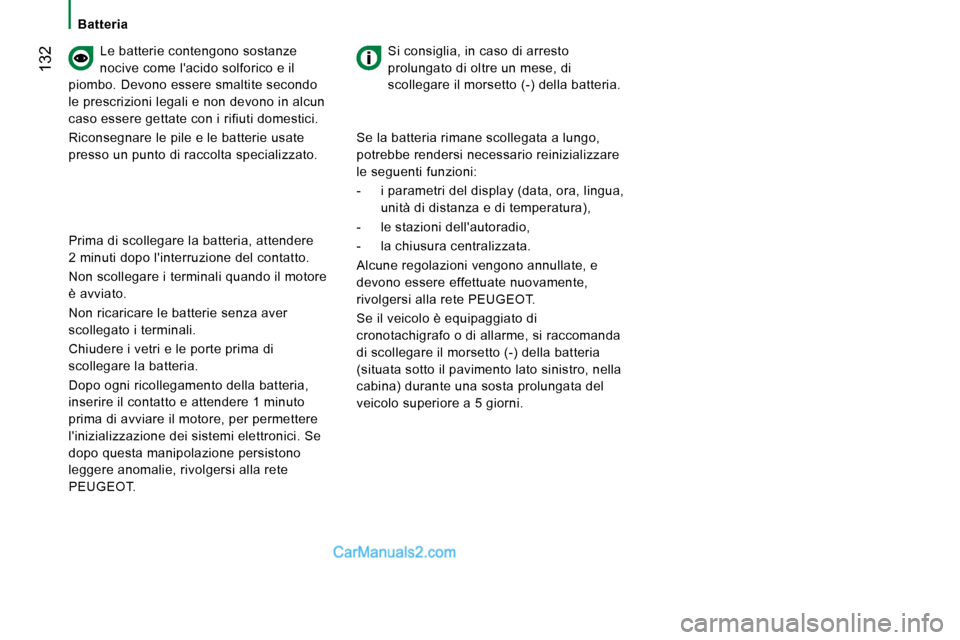

Batteria

132
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite secondo
le prescrizioni legali e non devono in alcun
caso essere gettate con i rifiuti domestici.
Riconsegnare le pile e le batterie usate
presso un punto di raccolta specializzato. Si consiglia, in caso di arresto
prolungato di oltre un mese, di
scollegare il morsetto (-) della batteria.
Prima di scollegare la batteria, attendere
2 minuti dopo l'interruzione del contatto.
Non scollegare i terminali quando il motore
è avviato.
Non ricaricare le batterie senza aver
scollegato i terminali.
Chiudere i vetri e le porte prima di
scollegare la batteria.
Dopo ogni ricollegamento della batteria,
inserire il contatto e attendere 1 minuto
prima di avviare il motore, per permettere
l'inizializzazione dei sistemi elettronici. Se
dopo questa manipolazione persistono
leggere anomalie, rivolgersi alla rete
PEUGEOT. Se la batteria rimane scollegata a lungo,
potrebbe rendersi necessario reinizializzare
le seguenti funzioni:
- i parametri del display (data, ora, lingua,
unità di distanza e di temperatura),
- le stazioni dell'autoradio,
- la chiusura centralizzata.
Alcune regolazioni vengono annullate, e
devono essere effettuate nuovamente,
rivolgersi alla rete PEUGEOT.
Se il veicolo è equipaggiato di
cronotachigrafo o di allarme, si raccomanda
di scollegare il morsetto (-) della batteria
(situata sotto il pavimento lato sinistro, nella
cabina) durante una sosta prolungata del
veicolo superiore a 5 giorni.
Batteria

133
GUIDA RAPIDA
8
Sostituzione di una ruota
1. PARCHEGGIO DEL VEICOLO
Parcheggiare possibilmente il veicolo su
terreno piano, stabile e non scivoloso.
Inserire il freno di stazionamento, disinserire
il contatto e inserire la prima.
Indossare il giubbino di sicurezza e
collocare il triangolo di presegnalazione.
Se possibile, sistemare un cuneo sotto la
ruota diagonalmente opposta a quella da
sostituire. 2. ATTREZZI

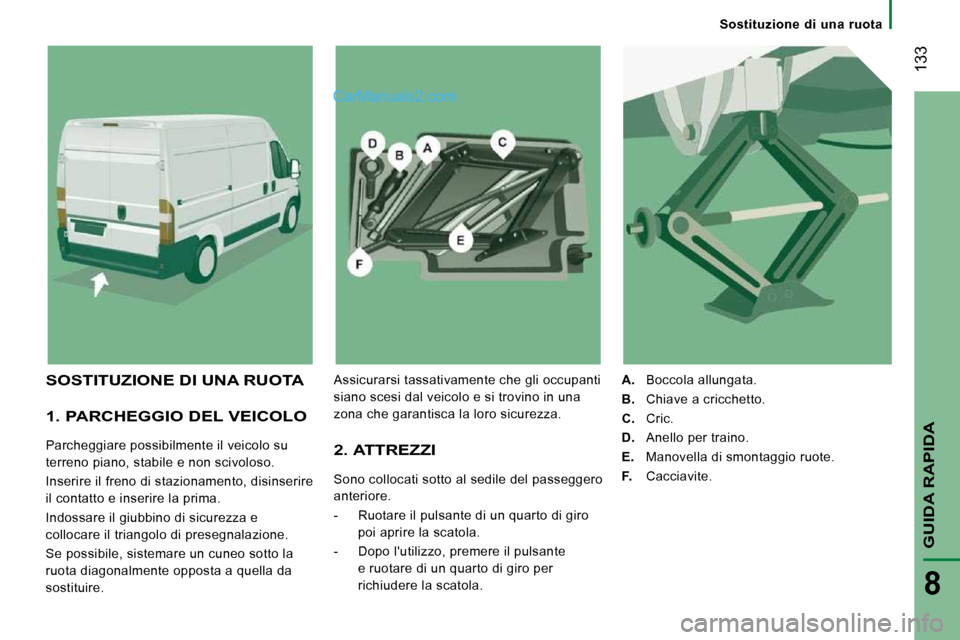

Sono collocati sotto al sedile del passeggero
anteriore.
- Ruotare il pulsante di un quarto di giro poi aprire la scatola.
- Dopo l'utilizzo, premere il pulsante e ruotare di un quarto di giro per
richiudere la scatola.
A. Boccola allungata.

B. Chiave a cricchetto.

C. Cric.

D. Anello per traino.

E. Manovella di smontaggio ruote.

F. Cacciavite.
SOSTITUZIONE DI UNA RUOTA Assicurarsi tassativamente che gli occupanti
siano scesi dal veicolo e si trovino in una
zona che garantisca la loro sicurezza.

Sostituzione di una ruota
4. MODALITA' OPERATIVA
- Staccare il copricerchio facendo leva con il cacciavite F .
- Sbloccare i bulloni con la manovella di smontaggio ruote E . - Posizionare il cric
C in uno dei quattro
alloggiamenti previsti nel sottoscocca in
prossimità delle ruote.

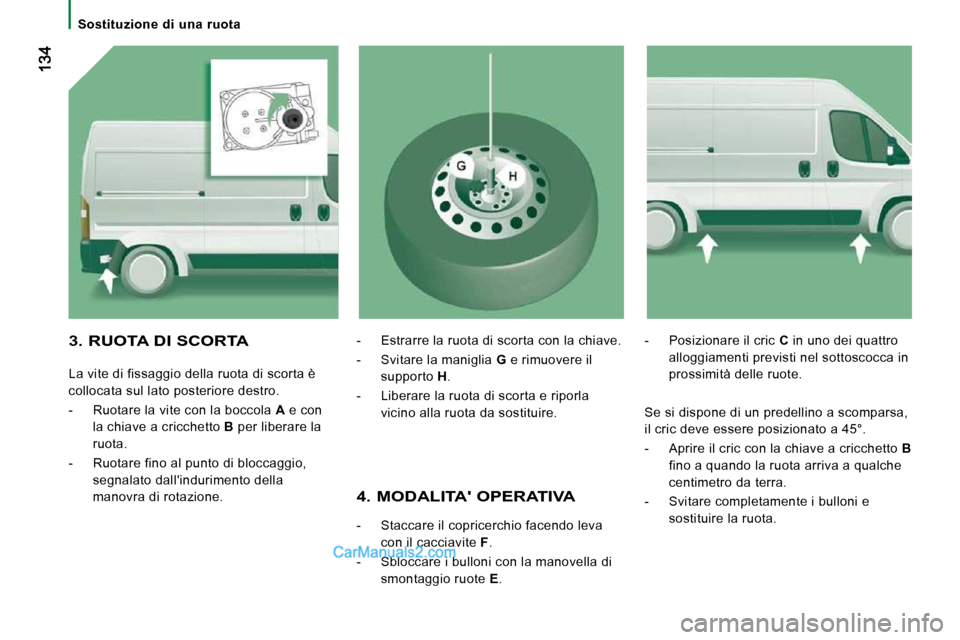

3. RUOTA DI SCORTA
La vite di fissaggio della ruota di scorta è
collocata sul lato posteriore destro.

- Ruotare la vite con la boccola A e con
la chiave a cricchetto B per liberare la
ruota.
- Ruotare fino al punto di bloccaggio, segnalato dall'indurimento della
manovra di rotazione. - Estrarre la ruota di scorta con la chiave.
- Svitare la maniglia
G e rimuovere il
supporto H .
- Liberare la ruota di scorta e riporla vicino alla ruota da sostituire. Se si dispone di un predellino a scomparsa,
il cric deve essere posizionato a 45°.
- Aprire il cric con la chiave a cricchetto
B
fino a quando la ruota arriva a qualche
centimetro da terra.
- Svitare completamente i bulloni e sostituire la ruota.

135
GUIDA RAPIDA
8
Sostituzione di una ruota
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Per il rimontaggio della ruota, seguire la
procedura della fase 5; non dimenticare di
ricollocare il copricerchio. Capitolo 9, sezione "Elementi di
identificazione" per individuare le
etichette dei pneumatici.
La ruota di scorta non è progettata per
percorrere lunghe distanze, far controllare
al più presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla rete
PEUGEOT.
Far riparare e rimontare la ruota originale al
più presto presso la rete PEUGEOT.

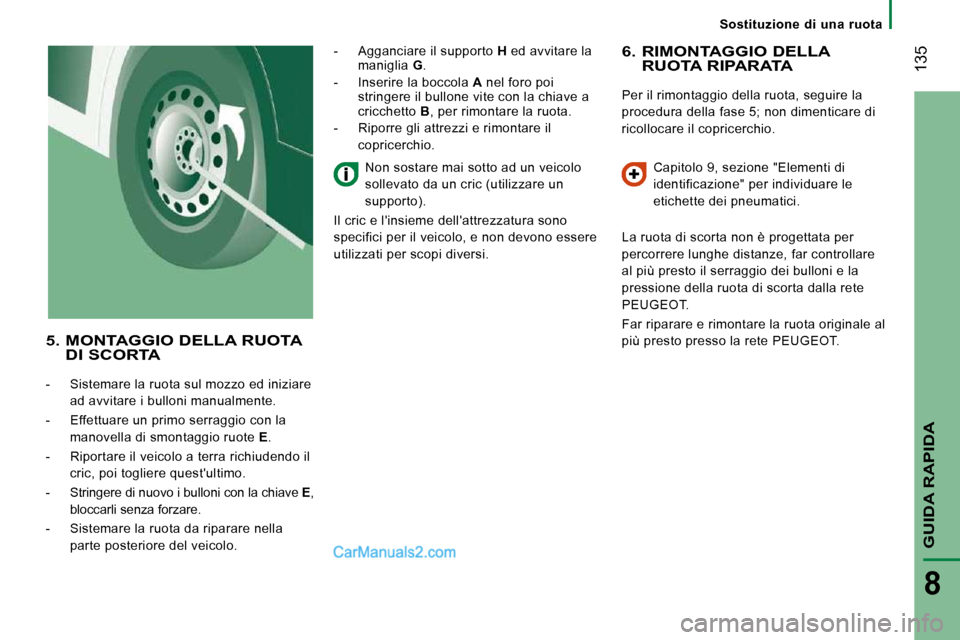

5. MONTAGGIO DELLA RUOTA DI SCORTA
- Sistemare la ruota sul mozzo ed iniziare ad avvitare i bulloni manualmente.
- Effettuare un primo serraggio con la manovella di smontaggio ruote E .
- Riportare il veicolo a terra richiudendo il cric, poi togliere quest'ultimo.
-
Stringere di nuovo i bulloni con la chiave E ,
bloccarli senza forzare.
- Sistemare la ruota da riparare nella parte posteriore del veicolo. - Agganciare il supporto
H ed avvitare la
maniglia G .
- Inserire la boccola A nel foro poi
stringere il bullone vite con la chiave a
cricchetto B , per rimontare la ruota.
- Riporre gli attrezzi e rimontare il
copricerchio.
Non sostare mai sotto ad un veicolo
sollevato da un cric (utilizzare un
supporto).
Il cric e l'insieme dell'attrezzatura sono
specifici per il veicolo, e non devono essere
utilizzati per scopi diversi.

136
Sostituzione di una ruota

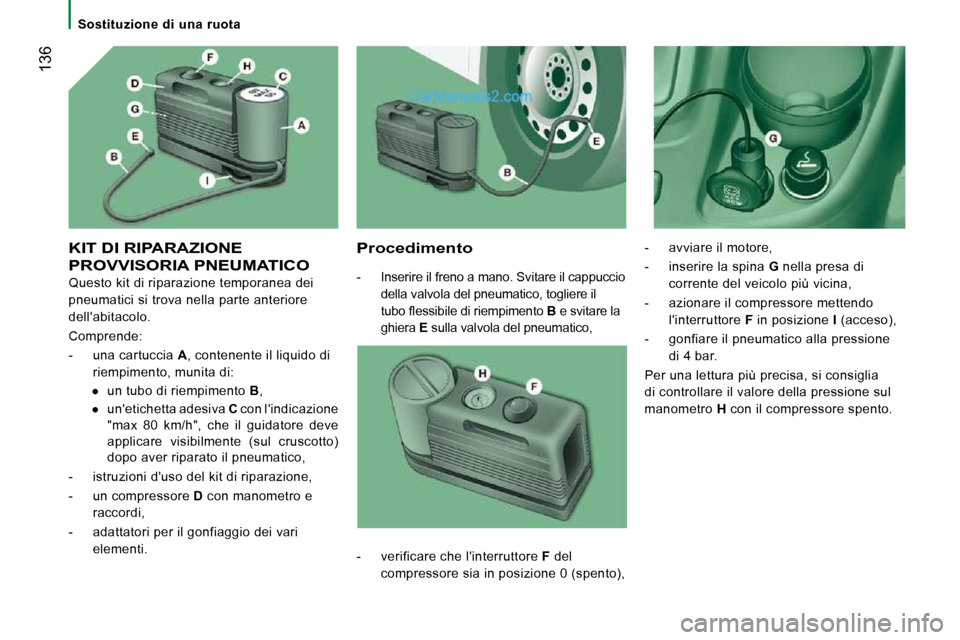

KIT DI RIPARAZIONE
PROVVISORIA PNEUMATICO
Questo kit di riparazione temporanea dei
pneumatici si trova nella parte anteriore
dell'abitacolo.
Comprende:
- una cartuccia A , contenente il liquido di
riempimento, munita di:

137
GUIDA RAPIDA
8
Sostituzione di una ruota

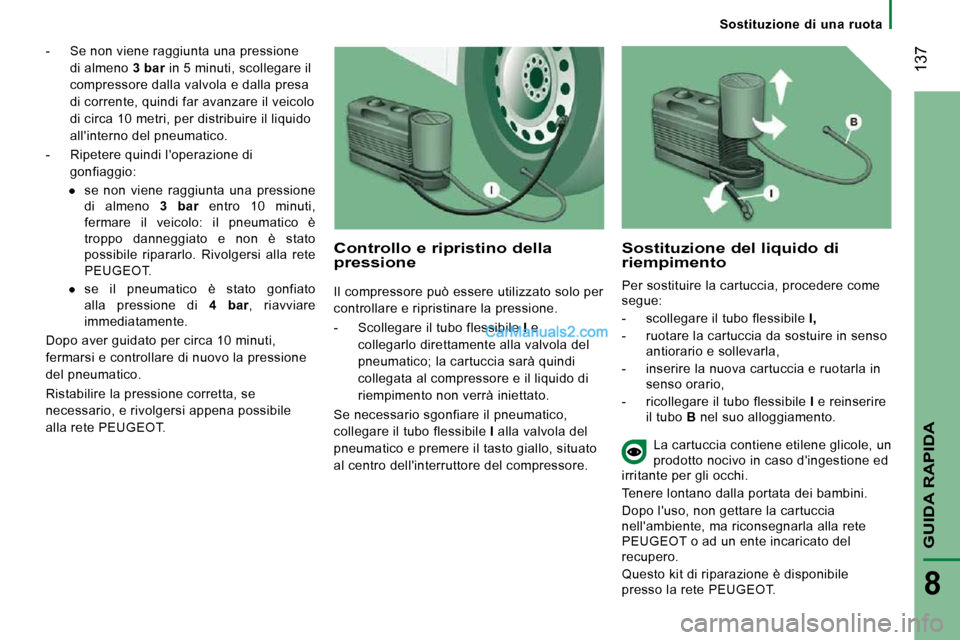

- Se non viene raggiunta una pressione di almeno 3 bar in 5 minuti, scollegare il
compressore dalla valvola e dalla presa
di corrente, quindi far avanzare il veicolo
di circa 10 metri, per distribuire il liquido
all'interno del pneumatico.
- Ripetere quindi l'operazione di gonfiaggio:

138
Sostituzione di una lampadina

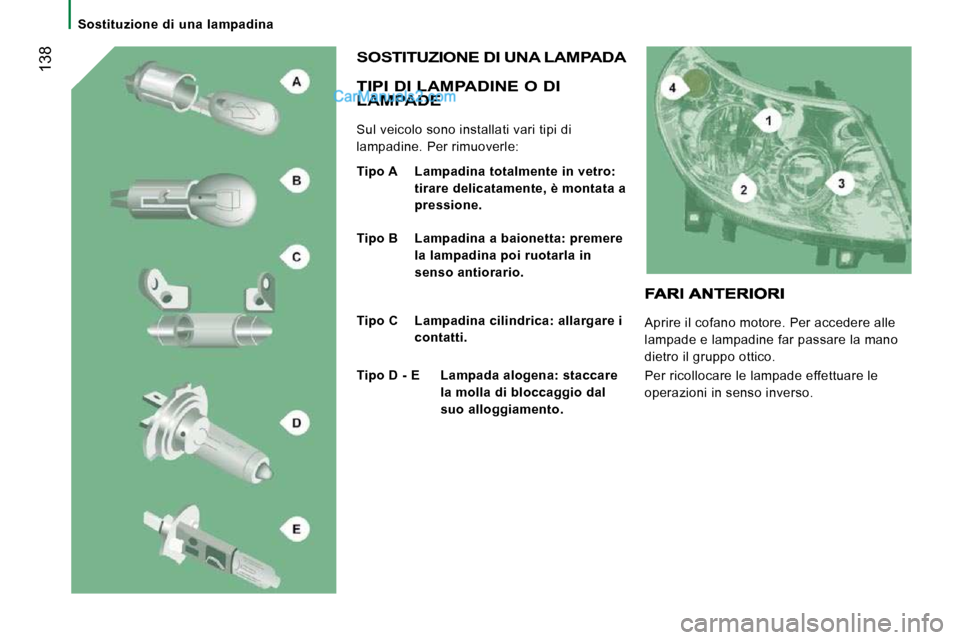

TIPI DI LAMPADINE O DI LAMPADE
Sul veicolo sono installati vari tipi di
lampadine. Per rimuoverle:
SOSTITUZIONE DI UNA LAMPADA

Tipo A Lampadina totalmente in vetro:
tirare delicatamente, è montata a
pressione.

Tipo B Lampadina a baionetta: premere
la lampadina poi ruotarla in
senso antiorario.

Tipo C Lampadina cilindrica: allargare i
contatti.

Tipo D - E Lampada alogena: staccare
la molla di bloccaggio dal
suo alloggiamento.
Aprire il cofano motore. Per accedere alle
lampade e lampadine far passare la mano
dietro il gruppo ottico.
Per ricollocare le lampade effettuare le
operazioni in senso inverso.

139
GUIDA RAPIDA
8
Sostituzione di una lampadina

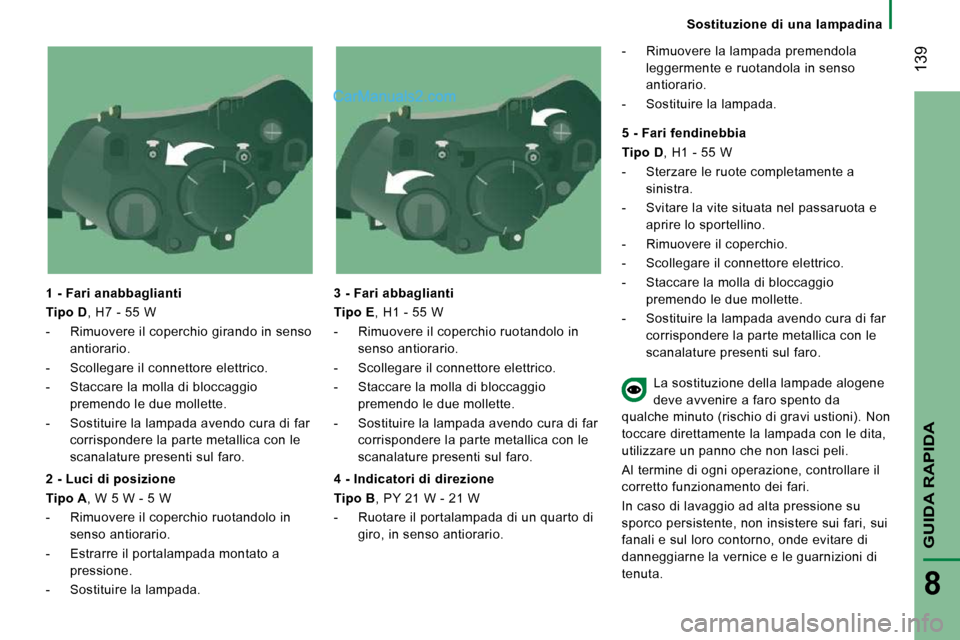

1 - Fari anabbaglianti

Tipo D , H7 - 55 W
- Rimuovere il coperchio girando in senso antiorario.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro. 3 - Fari abbaglianti

Tipo E , H1 - 55 W
- Rimuovere il coperchio ruotandolo in senso antiorario.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro.
2 - Luci di posizione

Tipo A , W 5 W - 5 W
- Rimuovere il coperchio ruotandolo in senso antiorario.
- Estrarre il portalampada montato a pressione.
- Sostituire la lampada. 4 - Indicatori di direzione

Tipo B , PY 21 W - 21 W
- Ruotare il portalampada di un quarto di giro, in senso antiorario. - Rimuovere la lampada premendola
leggermente e ruotandola in senso
antiorario.
- Sostituire la lampada.
5 - Fari fendinebbia

Tipo D , H1 - 55 W
- Sterzare le ruote completamente a sinistra.
- Svitare la vite situata nel passaruota e aprire lo sportellino.
- Rimuovere il coperchio.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro.
La sostituzione della lampade alogene
deve avvenire a faro spento da
qualche minuto (rischio di gravi ustioni). Non
toccare direttamente la lampada con le dita,
utilizzare un panno che non lasci peli.
Al termine di ogni operazione, controllare il
corretto funzionamento dei fari.
In caso di lavaggio ad alta pressione su
sporco persistente, non insistere sui fari, sui
fanali e sul loro contorno, onde evitare di
danneggiarne la vernice e le guarnizioni di
tenuta.

140
Sostituzione di una lampadina

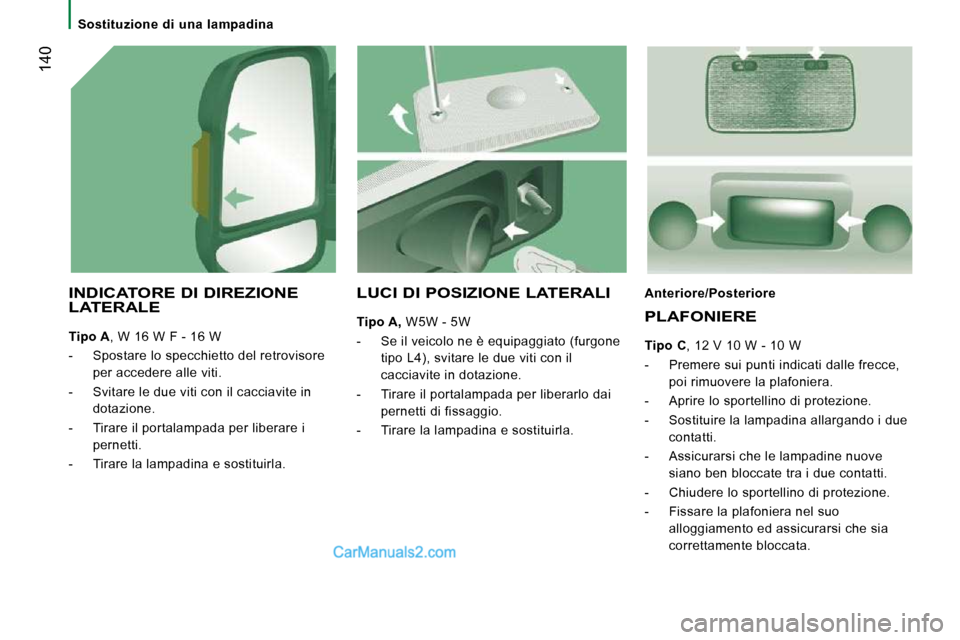

INDICATORE DI DIREZIONE LATERALE

Tipo A , W 16 W F - 16 W
- Spostare lo specchietto del retrovisore per accedere alle viti.
- Svitare le due viti con il cacciavite in dotazione.
- Tirare il portalampada per liberare i pernetti.
- Tirare la lampadina e sostituirla.
Anteriore/Posteriore
PLAFONIERE

Tipo C , 12 V 10 W - 10 W
- Premere sui punti indicati dalle frecce, poi rimuovere la plafoniera.
- Aprire lo sportellino di protezione.
- Sostituire la lampadina allargando i due contatti.
- Assicurarsi che le lampadine nuove siano ben bloccate tra i due contatti.
- Chiudere lo sportellino di protezione.
- Fissare la plafoniera nel suo alloggiamento ed assicurarsi che sia
correttamente bloccata.
LUCI DI POSIZIONE LATERALI

Tipo A, W5W - 5W
- Se il veicolo ne è equipaggiato (furgone tipo L4), svitare le due viti con il
cacciavite in dotazione.
- Tirare il portalampada per liberarlo dai pernetti di fissaggio.
- Tirare la lampadina e sostituirla.
