Peugeot Boxer 2010 Manuale del proprietario (in Italian)

24

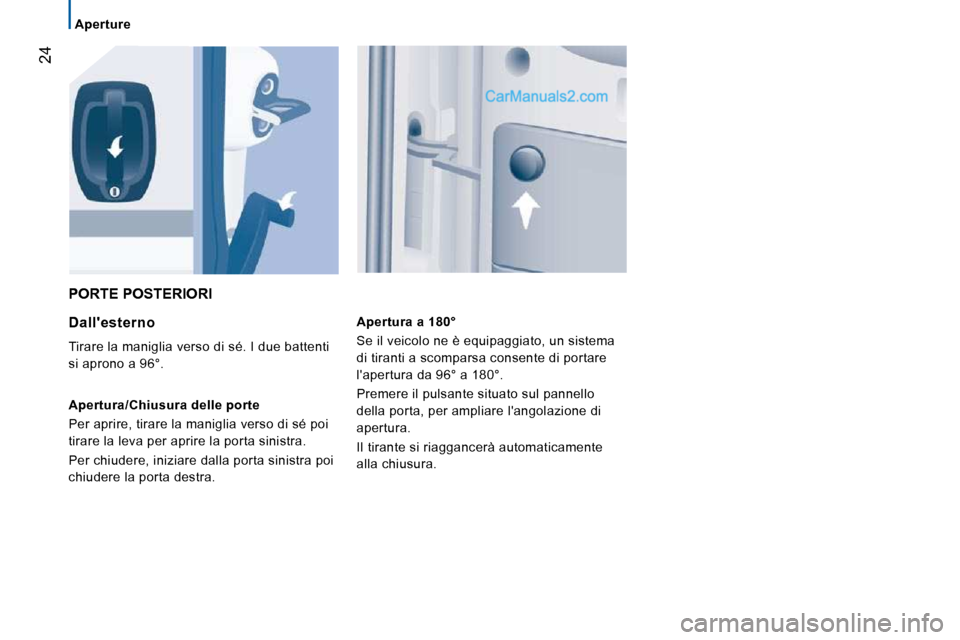

Aperture
PORTE POSTERIORI
Dall'esterno
Tirare la maniglia verso di sé. I due battenti
si aprono a 96°.
Apertura/Chiusura delle porte
Per aprire, tirare la maniglia verso di sé poi
tirare la leva per aprire la porta sinistra.
Per chiudere, iniziare dalla porta sinistra poi
chiudere la porta destra. Apertura a 180°
Se il veicolo ne è equipaggiato, un sistema
di tiranti a scomparsa consente di portare
l'apertura da 96° a 180°.
Premere il pulsante situato sul pannello
della porta, per ampliare l'angolazione di
apertura.
Il tirante si riaggancerà automaticamente
alla chiusura.

25
2
ALL’AVVIAMENTO
Aperture

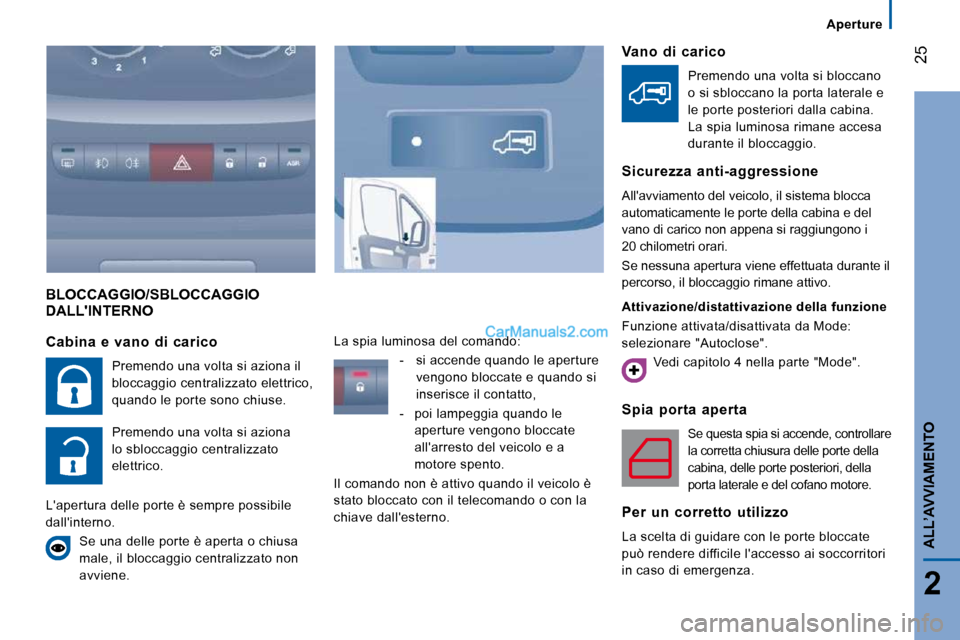

BLOCCAGGIO/SBLOCCAGGIO DALL'INTERNO
Spia porta aperta
Se questa spia si accende, controllare
la corretta chiusura delle porte della
cabina, delle porte posteriori, della
porta laterale e del cofano motore.
Per un corretto utilizzo
La scelta di guidare con le porte bloccate
può rendere difficile l'accesso ai soccorritori
in caso di emergenza.
Cabina e vano di carico
Premendo una volta si aziona il
bloccaggio centralizzato elettrico,
quando le porte sono chiuse.
Premendo una volta si aziona
lo sbloccaggio centralizzato
elettrico.
L'apertura delle porte è sempre possibile
dall'interno. Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non
avviene. La spia luminosa del comando:
- si accende quando le aperture vengono bloccate e quando si
inserisce il contatto,
- poi lampeggia quando le aperture vengono bloccate
all'arresto del veicolo e a
motore spento.
Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno.
Vano di carico
Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressione
All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del
vano di carico non appena si raggiungono i
20 chilometri orari.
Se nessuna apertura viene effettuata durante il
percorso, il bloccaggio rimane attivo.
Attivazione/distattivazione della funzione
Funzione attivata/disattivata da Mode:
selezionare "Autoclose". Vedi capitolo 4 nella parte "Mode".

26
Posto di guida

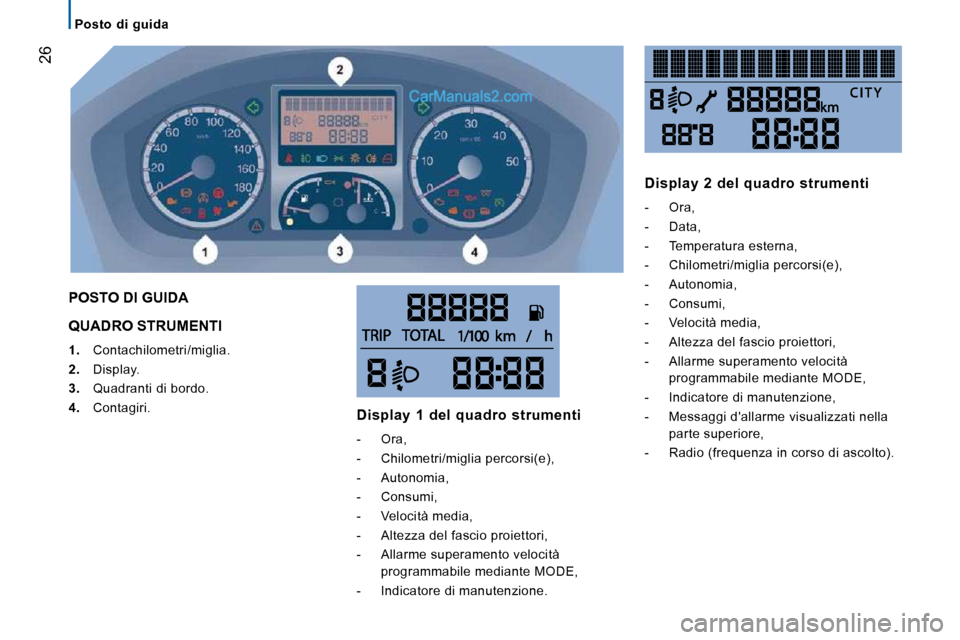

QUADRO STRUMENTI

1. Contachilometri/miglia.

2. Display.

3. Quadranti di bordo.

4. Contagiri.
POSTO DI GUIDA
Display 1 del quadro strumenti
- Ora,
- Chilometri/miglia percorsi(e),
- Autonomia,
- Consumi,
- Velocità media,
- Altezza del fascio proiettori,
- Allarme superamento velocità
programmabile mediante MODE,
- Indicatore di manutenzione.
Display 2 del quadro strumenti
- Ora,
- Data,
- Temperatura esterna,
- Chilometri/miglia percorsi(e),
- Autonomia,
- Consumi,
- Velocità media,
- Altezza del fascio proiettori,
- Allarme superamento velocità programmabile mediante MODE,
- Indicatore di manutenzione,
- Messaggi d'allarme visualizzati nella parte superiore,
- Radio (frequenza in corso di ascolto).

Posto di guida
27
2
ALL’AVVIAMENTO

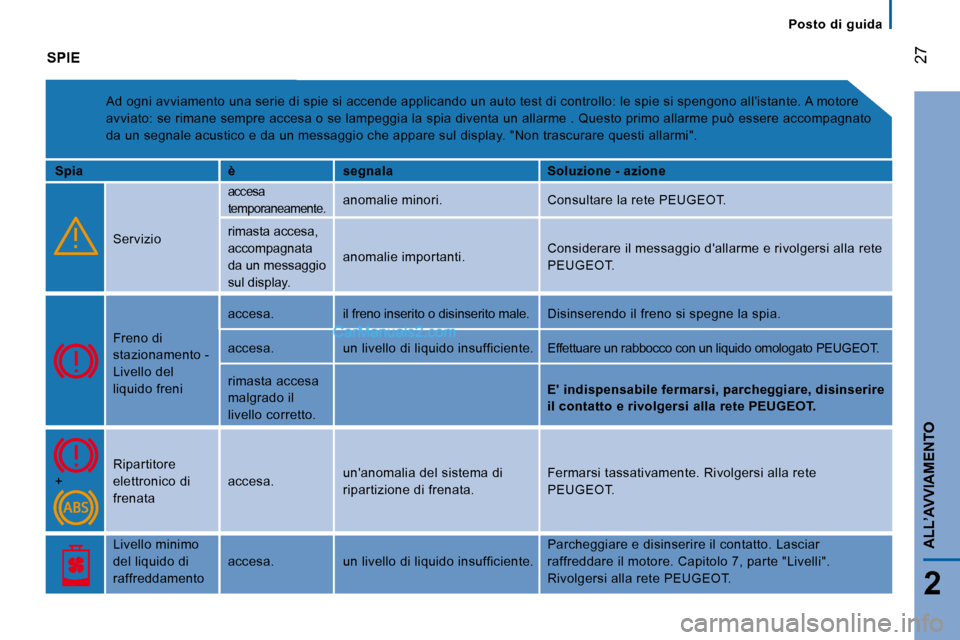

SPIE
Ad ogni avviamento una serie di spie si accende applicando un auto test di controllo: le spie si spengono all'istante. A motore
avviato: se rimane sempre accesa o se lampeggia la spia diventa un allarme . Questo primo allarme può essere accompagnato
da un segnale acustico e da un messaggio che appare sul display. "Non trascurare questi allarmi".

Spia è segnala Soluzione - azione
Servizio
accesa
temporaneamente. anomalie minori. Consultare la rete PEUGEOT.
rimasta accesa,
accompagnata
da un messaggio
sul display. anomalie importanti.
Considerare il messaggio d'allarme e rivolgersi al
la rete
PEUGEOT.

Freno di
stazionamento -
Livello del
liquido freni accesa. il freno inserito o disinserito male. Di
sinserendo il freno si spegne la spia.
accesa. un livello di liquido insufficiente. Eff ettuare un rabbocco con un liquido omologato PEUGEOT.
rimasta accesa
malgrado il
livello corretto.

E' indispensabile fermarsi, parcheggiare, disinseri re
il contatto e rivolgersi alla rete PEUGEOT.
+ Ripartitore
elettronico di
frenata accesa.
un'anomalia del sistema di
ripartizione di frenata. Fermarsi tassativamente. Rivolgersi alla rete
PEUGEOT.

Livello minimo
del liquido di
raffreddamento accesa. un livello di liquido insufficiente. Parcheggiare e disinserire il contatto. Lasciar
raffreddare il motore. Capitolo 7, parte "Livelli".

Rivolgersi alla rete PEUGEOT.

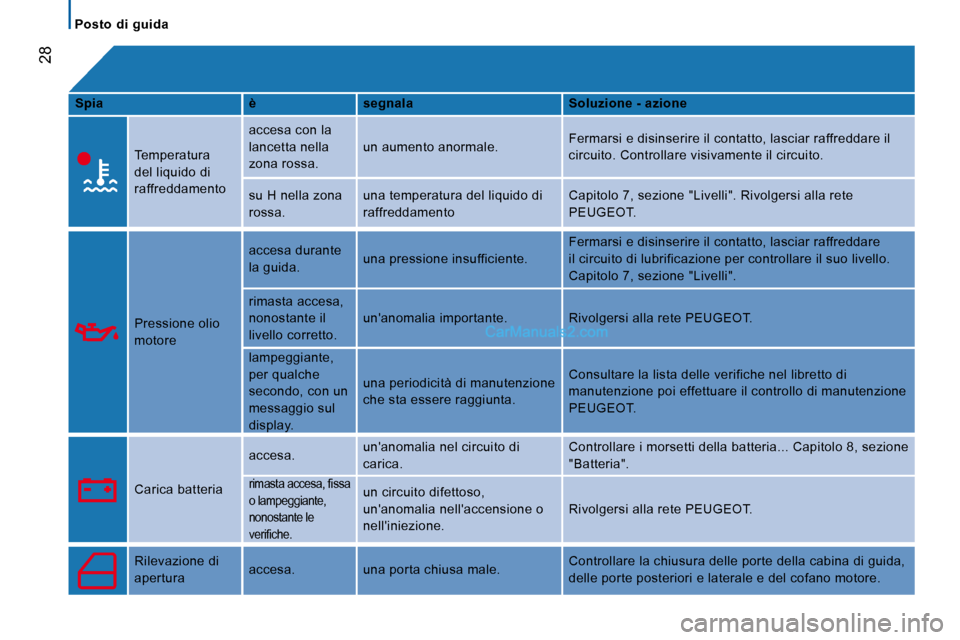

28
Posto di guida

Spia è segnala Soluzione - azione

Temperatura
del liquido di
raffreddamento accesa con la
lancetta nella
zona rossa.
un aumento anormale.
Fermarsi e disinserire il contatto, lasciar raffre
ddare il
circuito. Controllare visivamente il circuito.
su H nella zona
rossa. una temperatura del liquido di
raffreddamento Capitolo 7, sezione "Livelli". Rivolgersi alla ret
e
PEUGEOT.
Pressione olio
motore accesa durante
la guida.
una pressione insufficiente. Fermarsi e disinserire il contatto, lasciar raffre
ddare
il circuito di lubrificazione per controllare il su o livello.
Capitolo 7, sezione "Livelli".
rimasta accesa,
nonostante il
livello corretto. un'anomalia importante. Rivolgersi alla rete PEUG
EOT.
lampeggiante,
per qualche
secondo, con un
messaggio sul
display. una periodicità di manutenzione
che sta essere raggiunta.
Consultare la lista delle verifiche nel libretto d
i
manutenzione poi effettuare il controllo di manuten zione
PEUGEOT.
Carica batteria accesa.
un'anomalia nel circuito di
carica. Controllare i morsetti della batteria... Capitolo
8, sezione
"Batteria". rimasta accesa, fi ssa
o lampeggiante,
nonostante le
verifi che. un circuito difettoso,
un'anomalia nell'accensione o
nell'iniezione. Rivolgersi alla rete PEUGEOT.
Rilevazione di
apertura
accesa. una porta chiusa male. Controllare la chiusura delle porte della cabina d
i guida,
delle porte posteriori e laterale e del cofano moto re.

Posto di guida
29
2
ALL’AVVIAMENTO

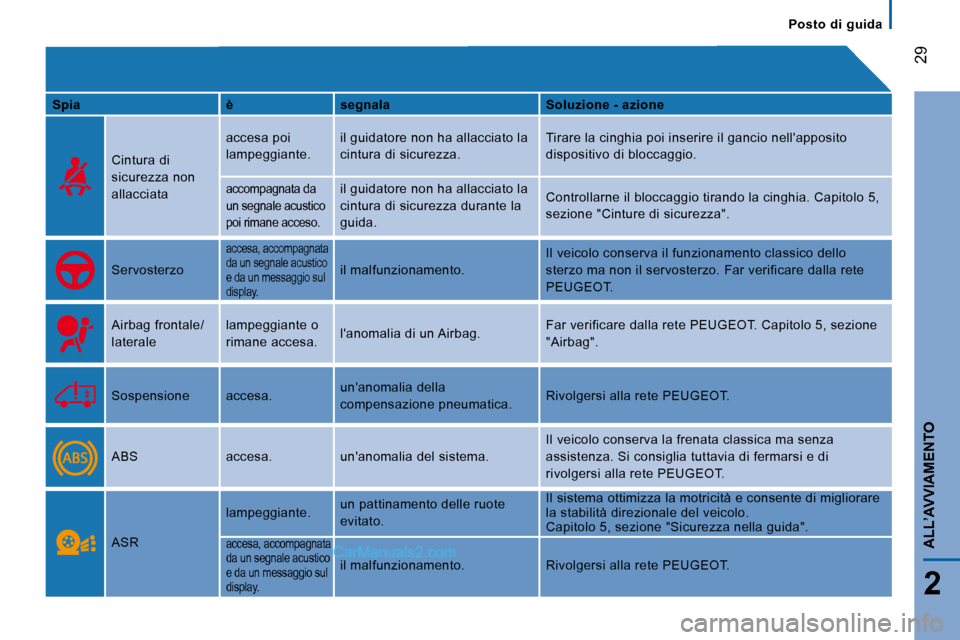

Spia è segnala Soluzione - azione

Cintura di
sicurezza non
allacciata accesa poi
lampeggiante.
il guidatore non ha allacciato la
cintura di sicurezza. Tirare la cinghia poi inserire il gancio nell'appo
sito
dispositivo di bloccaggio.
accompagnata da
un segnale acustico
poi rimane acceso. il guidatore non ha allacciato la
cintura di sicurezza durante la
guida. Controllarne il bloccaggio tirando la cinghia. Cap
itolo 5,
sezione "Cinture di sicurezza".
Servosterzo
accesa, accompagnata
da un segnale acustico
e da un messaggio sul
display.
il malfunzionamento. Il veicolo conserva il funzionamento classico dell
o
sterzo ma non il servosterzo. Far verificare dalla rete
PEUGEOT.
Airbag frontale/
laterale lampeggiante o
rimane accesa.
l'anomalia di un Airbag. Far verificare dalla rete PEUGEOT. Capitolo 5, sez
ione
"Airbag".
Sospensione accesa. un'anomalia della
compensazione pneumatica. Rivolgersi alla rete PEUGEOT.
ABS accesa. un'anomalia del sistema. Il veicolo conserva la frenata classica ma senza
assistenza. Si consiglia tuttavia di fermarsi e di
rivolgersi alla rete PEUGEOT.
ASR lampeggiante.
un pattinamento delle ruote
evitato. Il sistema ottimizza la motricità e consente di mi
gliorare
la stabilità direzionale del veicolo.
Capitolo 5, sezione "Sicurezza nella guida". accesa, accompagnata
da un segnale acustico
e da un messaggio sul
display.
il malfunzionamento. Rivolgersi alla rete PEUGEOT .

30
Posto di guida

Spia è segnala Soluzione - azione
ESP lampeggiante. il suo funzionamento.

accesa.
un'anomalia di funzionamento
della partenza assistita in
salita/discesa. Rivolgersi alla rete PEUGEOT.
Capitolo 5, sezione "Sicurezza alla guida".
Sistema
antinquinamento
accesa. un'anomalia del sistema. Far verificare
rapidamente dalla rete PEUGEOT.
Antinquinamento accesa. un'anomalia del sistema. Far controllare rapidamente dalla rete PEUGEOT.

Disattivazione
dell'airbag
frontale
passeggero accesa. la disattivazione volontaria di
questo airbag in presenza di
un seggiolino per bambini con
schienale rivolto alla strada. Configurare con il menu MODE del computer di bordo
.
Capitolo 4, sezione "Mode".
Antiavviamento
elettronico accesa. la chiave di contatto inserita
non è riconosciuta.
L'avviamento è impossibile. Cambiare chiave e far controllare la chiave difett
osa
dalla rete PEUGEOT. Capitolo 2, parte "Aperture".
Pastiglie dei
freni anteriori accesa. l'usura delle pastiglie dei freni. Far s
ostituire le pastiglie dei freni dalla rete PEUGEOT.

Posto di guida
31
2
ALL’AVVIAMENTO

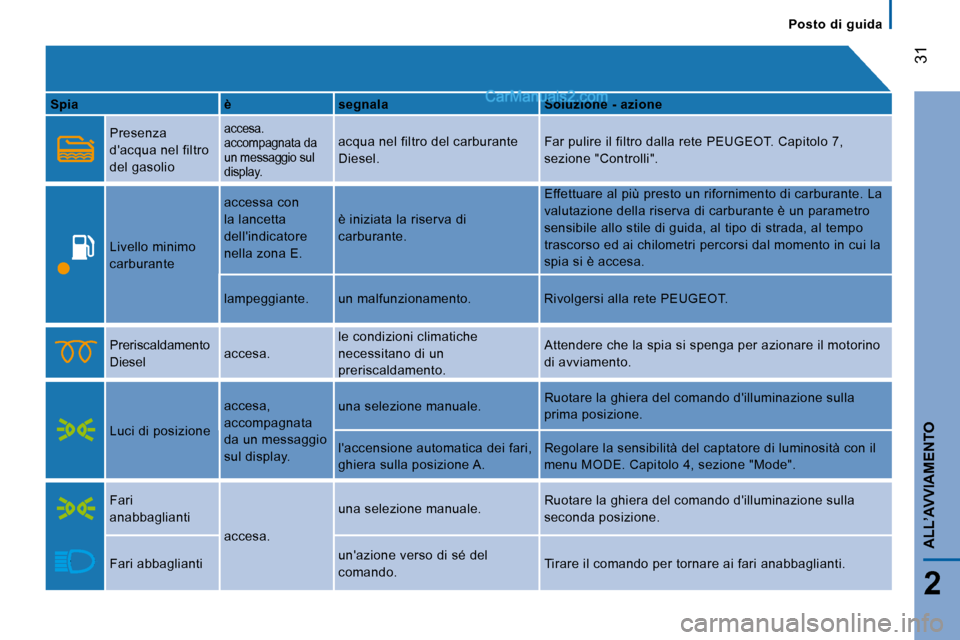

Spia è segnala Soluzione - azione

Presenza
d'acqua nel filtro
del gasolio accesa.
accompagnata da
un messaggio sul
display. acqua nel filtro del carburante
Diesel. Far pulire il filtro dalla rete PEUGEOT. Capitolo
7,
sezione "Controlli".
Livello minimo
carburante accessa con
la lancetta
dell'indicatore
nella zona E.
è iniziata la riserva di
carburante. Effettuare al più presto un rifornimento di carbur
ante. La
valutazione della riserva di carburante è un parame tro
sensibile allo stile di guida, al tipo di strada, a l tempo
trascorso ed ai chilometri percorsi dal momento in cui la
spia si è accesa.
lampeggiante. un malfunzionamento. Rivolgersi al la rete PEUGEOT.
Preriscaldamento
Diesel accesa. le condizioni climatiche
necessitano di un
preriscaldamento. Attendere che la spia si spenga per azionare il mo
torino
di avviamento.
Luci di posizione accesa,
accompagnata
da un messaggio
sul display. una selezione manuale.
Ruotare la ghiera del comando d'illuminazione sull
a
prima posizione.
l'accensione automatica dei fari,
ghiera sulla posizione A. Regolare la sensibilità del captatore di luminosit
à con il
menu MODE. Capitolo 4, sezione "Mode".

Fari
anabbaglianti
accesa. una selezione manuale.
Ruotare la ghiera del comando d'illuminazione sull
a
seconda posizione.
Fari abbaglianti un'azione verso di sé del
comando. Tirare il comando per tornare ai fari anabbagliant
i.

Posto di guida

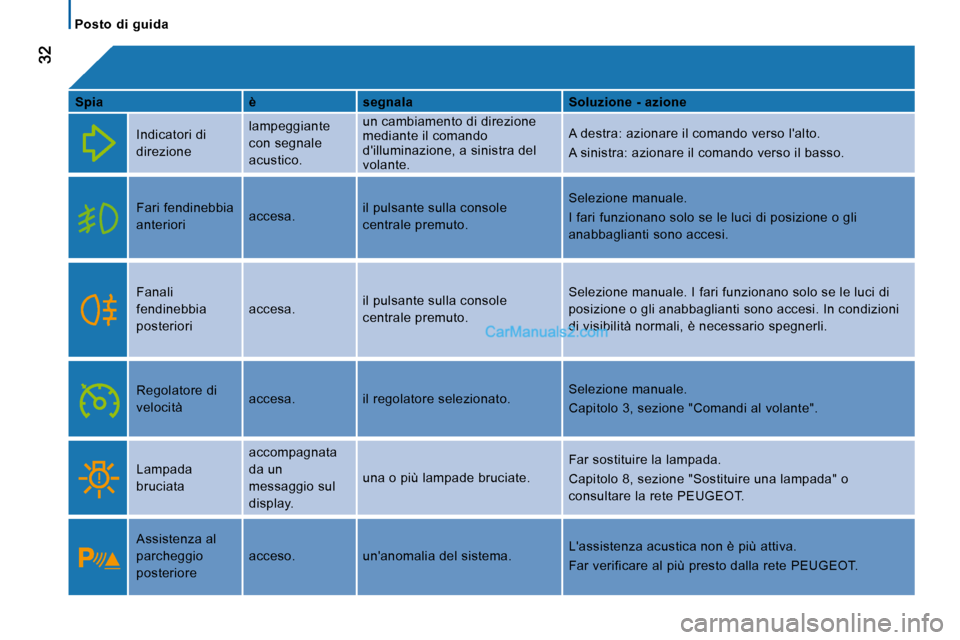

Spia è segnala Soluzione - azione
Indicatori di
direzione lampeggiante
con segnale
acustico. un cambiamento di direzione
mediante il comando
d'illuminazione, a sinistra del
volante.
A destra: azionare il comando verso l'alto.
A sinistra: azionare il comando verso il basso.
Fari fendinebbia
anteriori
accesa. il pulsante sulla console
centrale premuto. Selezione manuale.
I fari funzionano solo se le luci di posizione o gl
i
anabbaglianti sono accesi.

Fanali
fendinebbia
posteriori accesa.
il pulsante sulla console
centrale premuto. Selezione manuale. I fari funzionano solo se le lu
ci di
posizione o gli anabbaglianti sono accesi. In condi zioni
di visibilità normali, è necessario spegnerli.
Regolatore di
velocità accesa. il regolatore selezionato. Selezione manuale.
Capitolo 3, sezione "Comandi al volante".
Lampada
bruciata accompagnata
da un
messaggio sul
display.
una o più lampade bruciate.
Far sostituire la lampada.
Capitolo 8, sezione "Sostituire una lampada" o
consultare la rete PEUGEOT.

Assistenza al
parcheggio
posteriore
acceso. un'anomalia del sistema.
L'assistenza acustica non è più attiva.
Far verificare al più presto dalla rete PEUGEOT.

Posto di guida
33
2
ALL’AVVIAMENTO

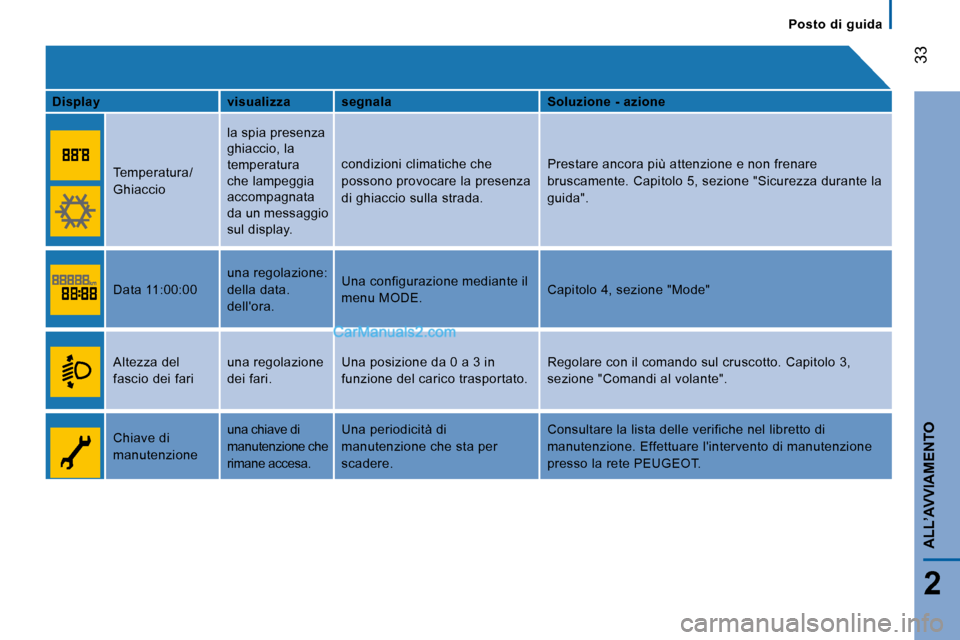

Display visualizza segnala Soluzione - azione
Temperatura/
Ghiaccio la spia presenza
ghiaccio, la
temperatura
che lampeggia
accompagnata
da un messaggio
sul display. condizioni climatiche che
possono provocare la presenza
di ghiaccio sulla strada.
Prestare ancora più attenzione e non frenare
bruscamente. Capitolo 5, sezione "Sicurezza durante
la
guida".
Data 11:00:00 una regolazione:
della data.
dell'ora. Una configurazione mediante il
menu MODE.
Capitolo 4, sezione "Mode"
Altezza del
fascio dei fari una regolazione
dei fari. Una posizione da 0 a 3 in
funzione del carico trasportato. Regolare con il comando sul cruscotto. Capitolo 3,

sezione "Comandi al volante".
Chiave di
manutenzione una chiave di
manutenzione che
rimane accesa. Una periodicità di
manutenzione che sta per
scadere. Consultare la lista delle verifiche nel libretto d
i
manutenzione. Effettuare l'intervento di manutenzio ne
presso la rete PEUGEOT.
