hmotnost Peugeot Boxer 2011.5 Návod k obsluze (in Czech)

3

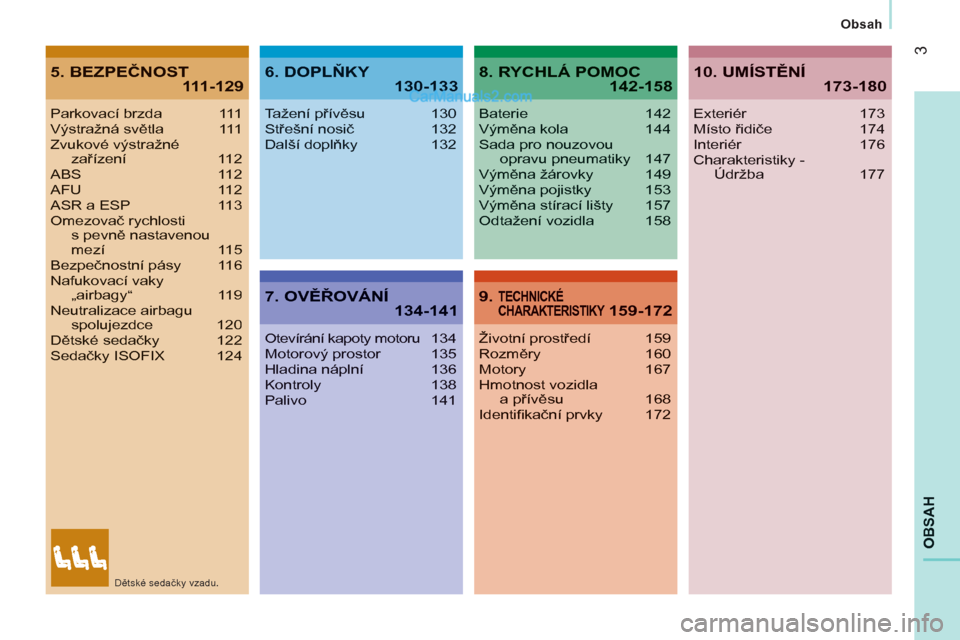

OBSAH

Obsah
5. BEZPEČNOST111-1296. DOPLŇKY 130-133
7. OVĚŘOVÁNÍ 134-141
8. RYCHLÁ POMOC142-158
9. TECHNICKÉCHARAKTERISTIKY 159-172Y
Parkovací brzda 111Výstražná světla 111Zvukové výstražné zařízení 112ABS 112AFU 112ASR a ESP 113Omezovač rychlosti s pevně nastavenou mezí 115Bezpečnostní pásy 116Nafukovací vaky„airbagy“ 119Neutralizace airbagu spolujezdce 120Dětské sedačky 122Sedačky ISOFIX 124
Tažení přívěsu 130Střešní nosič 132Další doplňky 132
Otevírání kapoty motoru134Motorový prostor 135Hladina náplní 136Kontroly 138Palivo 141
Baterie 142Výměna kola 144Sada pro nouzovou opravu pneumatiky 147Výměna žárovky 149Výměna pojistky 153Výměna stírací lišty 157Odtažení vozidla 158
Životní prostředí 159Rozměry 160Motory 167Hmotnost vozidlaa přívěsu 168Identifi kační prvky 172
10. UMÍSTĚNÍ173-180
Exteriér 173Místo řidiče 174Interiér 176Charakteristiky -Údržba 177

Dětské sedačky vzadu.

19

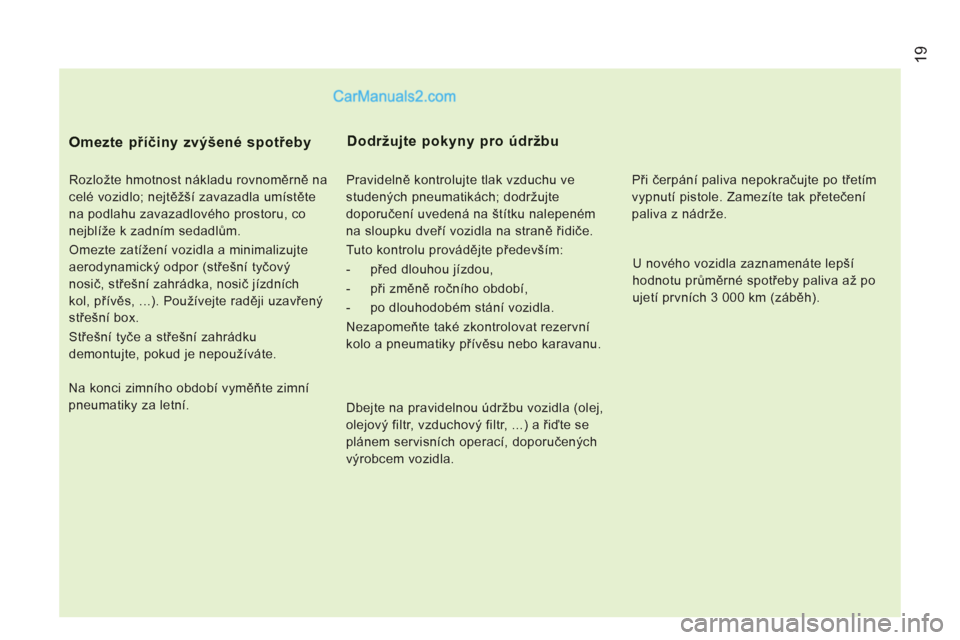

Omezte příčiny zvýšené spotřeby


Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte
na podlahu zavazadlového prostoru, co
nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte
aerodynamický odpor (střešní tyčový
nosič, střešní zahrádka, nosič jízdních
kol, přívěs, ...). Používejte raději uzavřený
střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.

Na konci zimního období vyměňte zimní
pneumatiky za letní.

Dodržujte pokyny pro údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepeném
na sloupku dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní
kolo a pneumatiky přívěsu nebo karavanu.

Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, ...) a řiďte se
plánem servisních operací, doporučených
výrobcem vozidla.


Při čerpání paliva nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení
paliva z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až po
ujetí prvních 3 000 km (záběh).

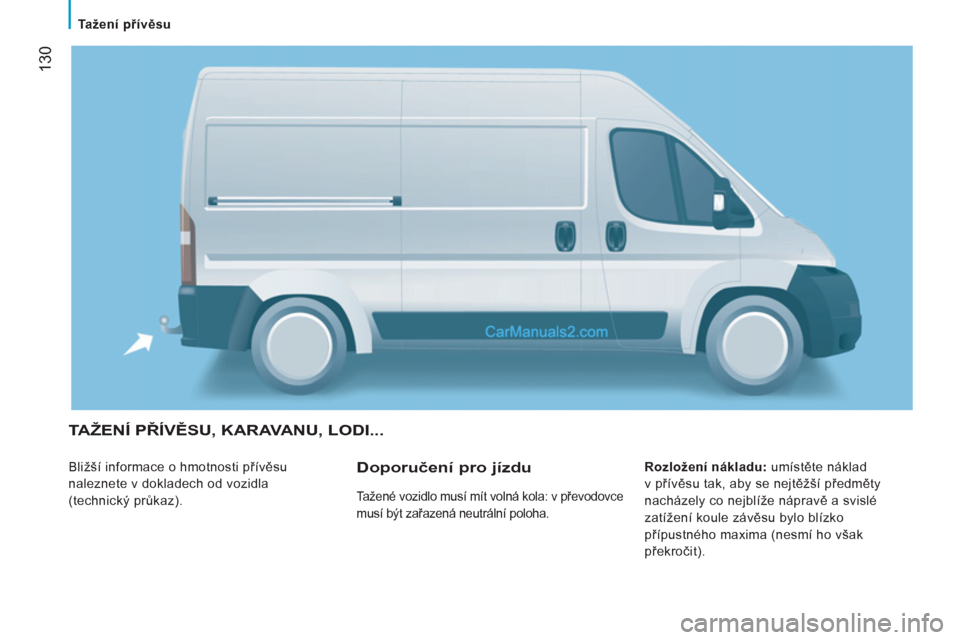

130


Tažení přívěsu

TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...

Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz).
Rozložení nákladu:
umístěte náklad
v přívěsu tak, aby se nejtěžší předměty
nacházely co nejblíže nápravě a svislé
zatížení koule závěsu bylo blízko
přípustného maxima (nesmí ho však
překročit). Doporučení pro jízdu

Tažené vozidlo musí mít volná kola: v převodovce
musí být zařazená neutrální poloha.

131

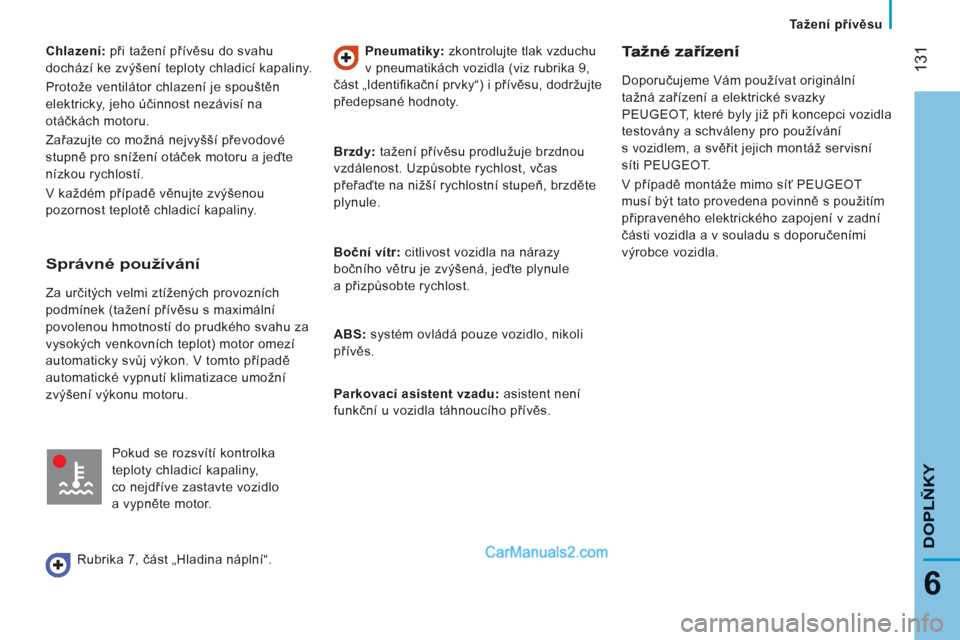

6
Tažení přívěsu
DOPLŇKY


Chlazení:
při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky:
zkontrolujte tlak vzduchu
v pneumatikách vozidla (viz rubrika 9,
část „Identifi kační prvky“) i přívěsu, dodržujte
předepsané hodnoty.

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
PEUGEOT, které byly již při koncepci vozidla
testovány a schváleny pro používání
s vozidlem, a svěřit jejich montáž servisní
síti PEUGEOT.
V případě montáže mimo síť PEUGEOT
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
Správné používání

Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V tomto případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru .
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny,
co nejdříve zastavte vozidlo
a vypněte motor.
Rubrika 7, část „Hladina náplní“.
Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřaďte na nižší rychlostní stupeň, brzděte
plynule.

Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Parkovací asistent vzadu:
asistent není
funkční u vozidla táhnoucího přívěs.

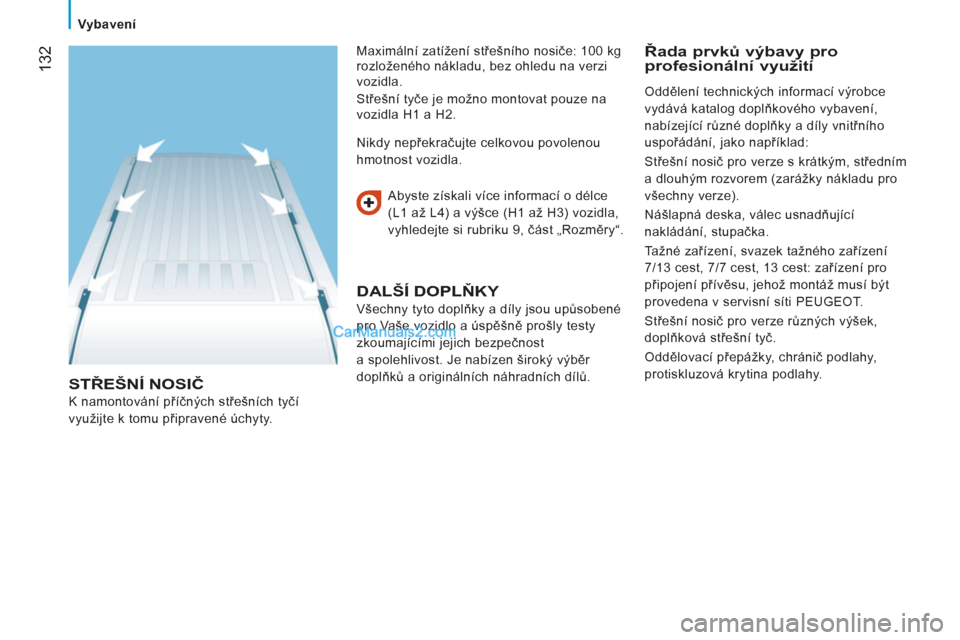

132

Vybavení

STŘEŠNÍ NOSIČ

K namontování příčných střešních tyčí
využijte k tomu připravené úchyty.
Abyste získali více informací o délce
(L1 až L4) a výšce (H1 až H3) vozidla,
vyhledejte si rubriku 9, část „Rozměry“. Nikdy nepřekračujte celkovou povolenou
hmotnost vozidla.
DALŠÍ DOPLŇKY

Všechny tyto doplňky a díly jsou upůsobené
pro Vaše vozidlo a úspěšně prošly testy
zkoumajícími jejich bezpečnost
a spolehlivost. Je nabízen široký výběr
doplňků a originálních náhradních dílů.


Řada prvků výbavy pro profesionální využití
Maximální zatížení střešního nosiče: 100 kg
rozloženého nákladu, bez ohledu na verzi
vozidla.
Střešní tyče je možno montovat pouze na
vozidla H1 a H2. Oddělení technických informací výrobce
vydává katalog doplňkového vybavení,
nabízející různé doplňky a díly vnitřního
uspořádání, jako například:
Střešní nosič pro verze s krátkým, středním
a dlouhým rozvorem (zarážky nákladu pro
všechny verze).
Nášlapná deska, válec usnadňující
nakládání, stupačka.
Tažné zařízení, svazek tažného zařízení
7/13 cest, 7/7 cest, 13 cest: zařízení pro
připojení přívěsu, jehož montáž musí být
provedena v servisní síti PEUGEOT.
Střešní nosič pro verze různých výšek,
doplňková střešní tyč.
Oddělovací přepážky, chránič podlahy,
protiskluzová krytina podlahy.

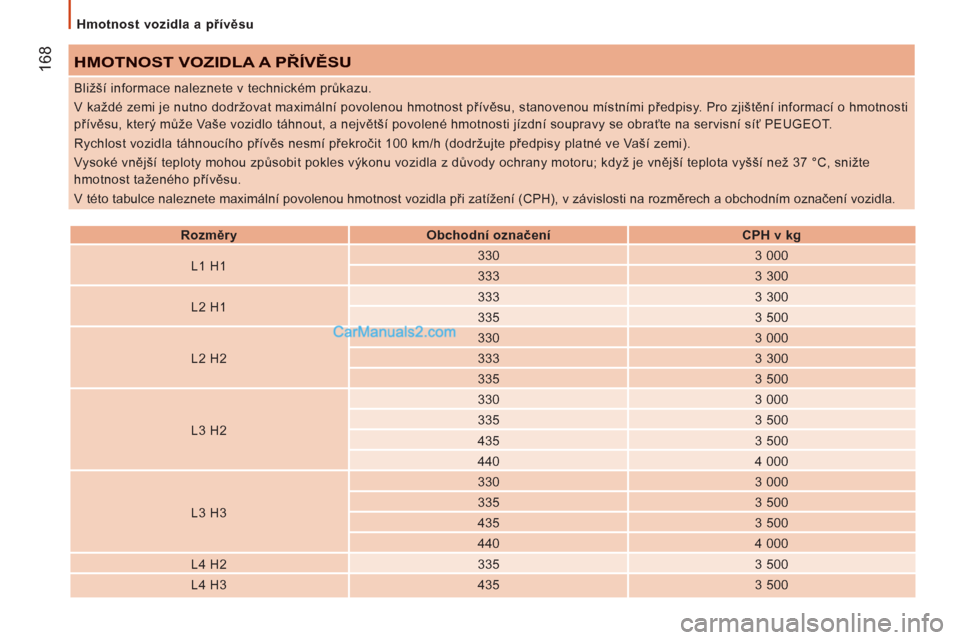

168

Hmotnost vozidla a přívěsu

HMOTNOST VOZIDLA A PŘÍVĚSU



Rozměry


Obchodní označení


CPH
v kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Bližší informace naleznete v technickém průkazu.
V každé zemi je nutno dodržovat maximální povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť PEUGEOT.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37 °C, snižte
hmotnost taženého přívěsu.
V této tabulce naleznete maximální povolenou hmotnost vozidla při zatížení (CPH), v závislosti na rozměrech a obchodním označení vozidla.

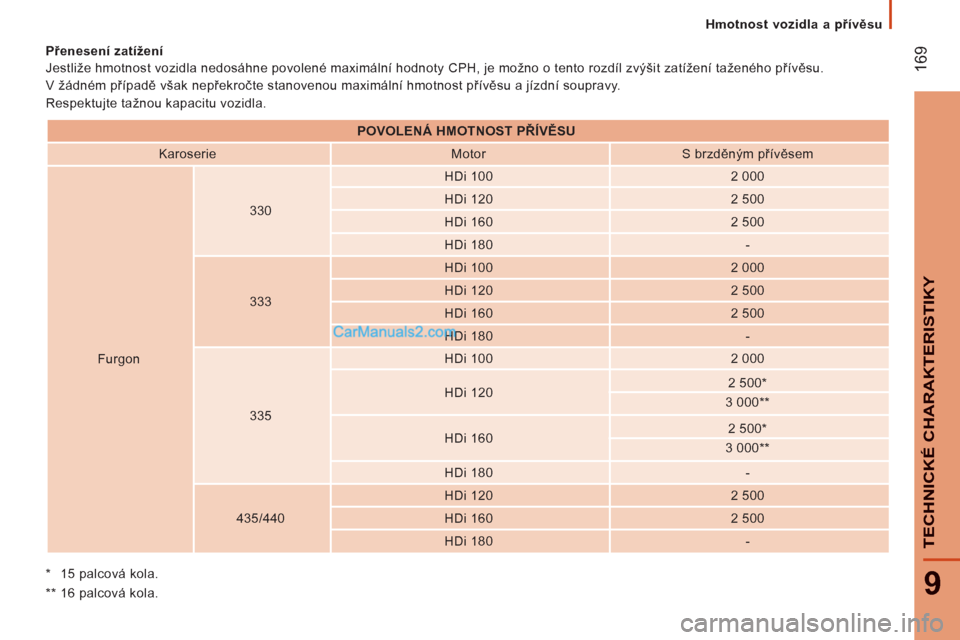

169
9
TECHNICKÉ CHARAKTERISTIKY

Hmotnost vozidla a přívěsu

*
15 palcová kola.

**
16 palcová kola.
Přenesení zatížení
Jestliže hmotnost vozidla nedosáhne povolené maximální hodnoty CPH, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Respektujte tažnou kapacitu vozidla.




POVOLENÁ HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem

Furgon
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

17
0

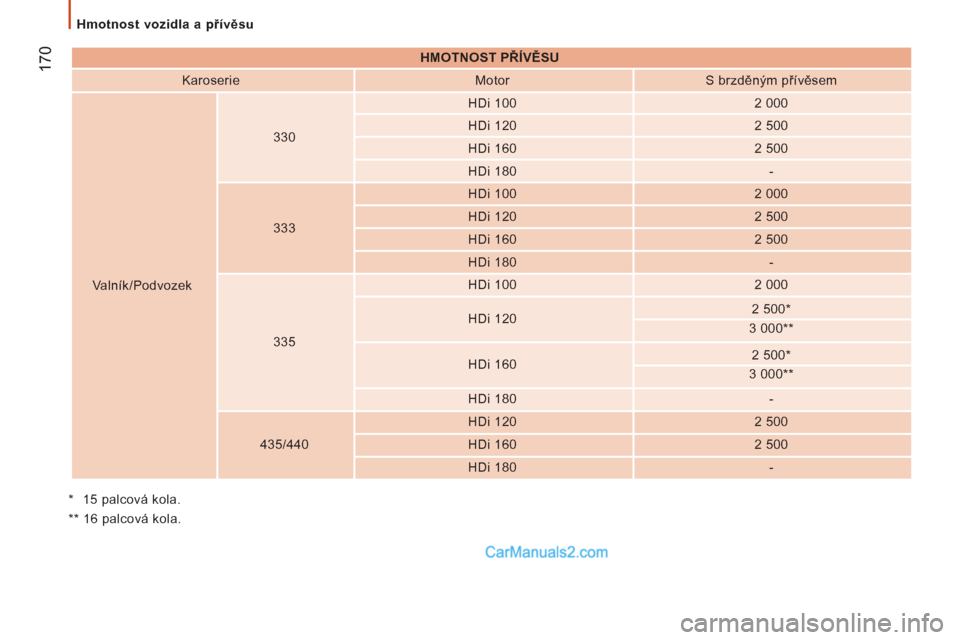

Hmotnost vozidla a přívěsu


HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem
Valník/Podvozek
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *

3 000 **


HDi 180
-
435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-
*
15 palcová kola.
**
16 palcová kola.

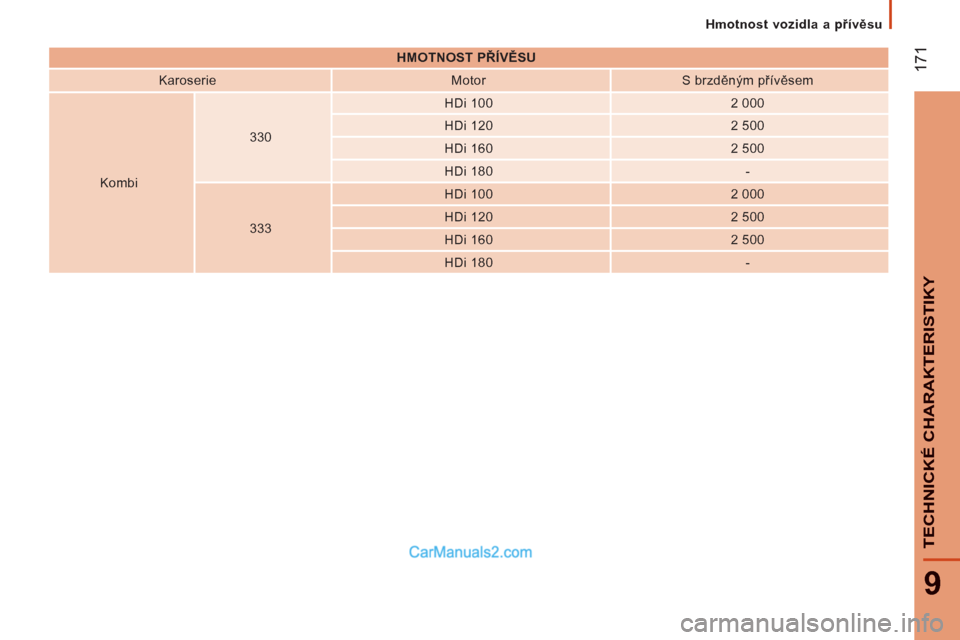

17
1
9
TECHNICKÉ CHARAKTERISTIKY

Hmotnost vozidla a přívěsu


HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem

Kombi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

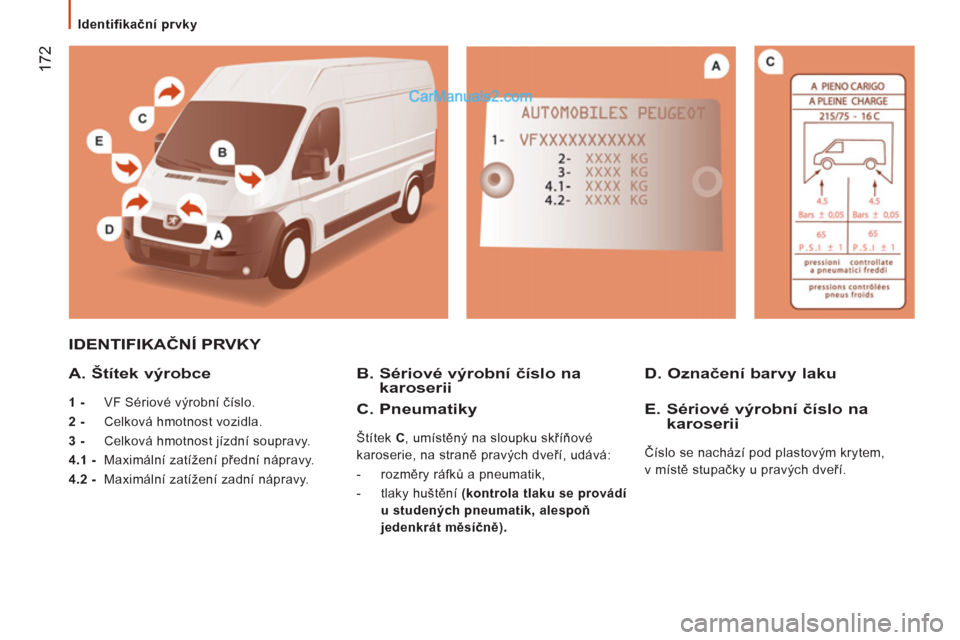

172


Identifikační prvky

IDENTIFIKAČNÍ PRVKY

A. Štítek v
ýrobce


1 -
VF Sériové výrobní číslo.

2 -
Celková hmotnost vozidla.

3 -
Celková hmotnost jízdní soupravy.

4.1 -
Maximální zatížení přední nápravy.

4.2 -
Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii

D. Označení barvy laku
C. Pneumatik
y
Štítek C
, umístěný na sloupku skříňové
karoserie, na straně pravých dveří, udává:


- rozměry ráfků a pneumatik,

- tlaky huštění (kontrola tlaku se provádí
u studených pneumatik, alespoň
jedenkrát měsíčně).




E. Sériové výrobní číslo na
karoserii
Číslo se nachází pod plastovým krytem,
v místě stupačky u pravých dveří.
