volant Peugeot Boxer 2011.5 Návod k obsluze (in Czech)

523
5
1
SEZNÁMENÍ S VOZIDLE
M
11


Seznámení s vozidlem

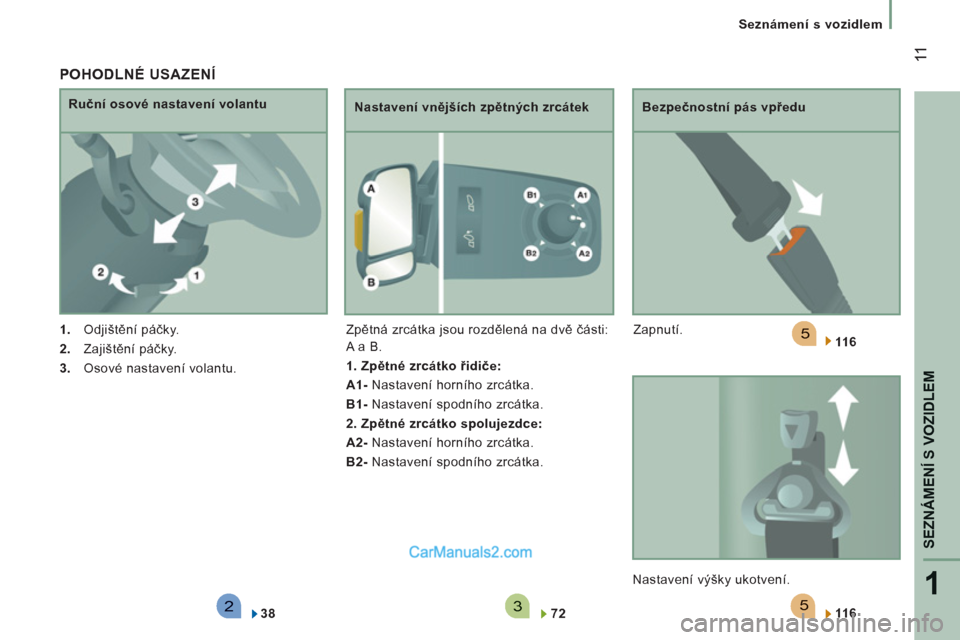

POHODLNÉ USAZENÍ



1.
Odjištění páčky.

2.
Zajištění páčky.

3.
Osové nastavení volantu.
Ruční osové nastavení volantu

Nastavení vnějších zpětných zrcátek
Zpětná zrcátka jsou rozdělená na dvě části:
A a B .

1. Zpětné zrcátko řidiče:

A1-
Nastavení horního zrcátka.

B1-
Nastavení spodního zrcátka.

2. Zpětné zrcátko spolujezdce:

A2-
Nastavení horního zrcátka.

B2-
Nastavení spodního zrcátka.

38

72

Bezpečnostní pás vpředu
Zapnutí.
Nastavení výšky ukotvení.

11 6


11 6

18

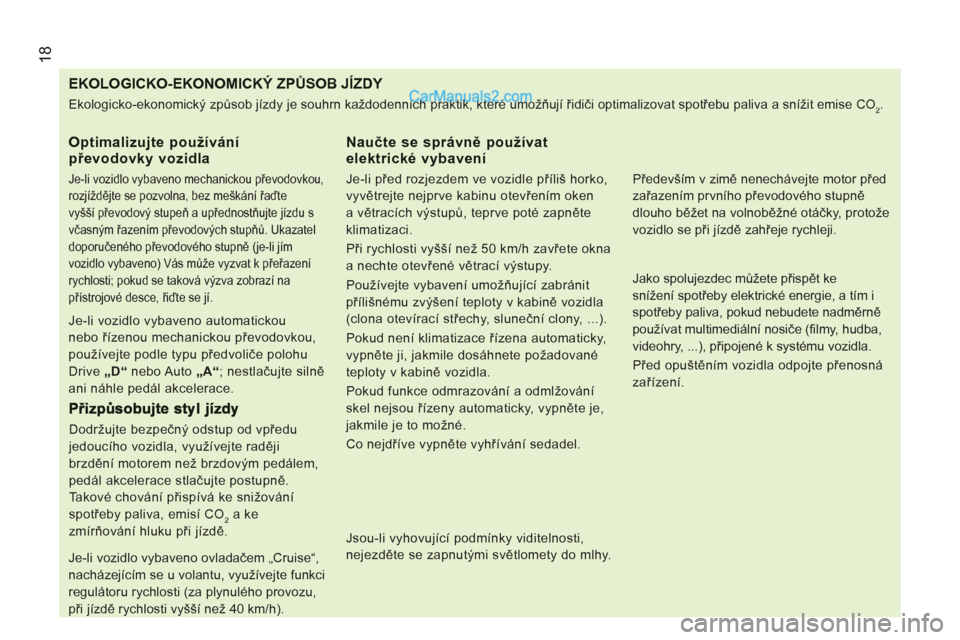

EKOLOGICKO-EKONOMICKÝ ZPŮSOB JÍZDY


Optimalizujte používání převodovky vozidla


Je-li vozidlo vybaveno mechanickou převodovkou,
rozjíždějte se pozvolna, bez meškání řaďte
vyšší převodový stupeň a upřednostňujte jízdu s
včasným řazením převodových stupňů. Ukazatel
doporučeného převodového stupně (je-li jím
vozidlo vybaveno) Vás může vyzvat k přeřazení
rychlosti; pokud se taková výzva zobrazí na
přístrojové desce, řiďte se jí.


Je-li vozidlo vybaveno automatickou
nebo řízenou mechanickou převodovkou,
používejte podle typu předvoliče polohu
Drive „D“
nebo Auto „A“
; nestlačujte silně
ani náhle pedál akcelerace.



Dodržujte bezpečný odstup od vpředu
jedoucího vozidla, využívejte raději
brzdění motorem než brzdovým pedálem,
pedál akcelerace stlačujte postupně.
Takové chování přispívá ke snižování
spotřeby paliva, emisí CO
2 a ke
zmírňování hluku při jízdě.

Je-li vozidlo vybaveno ovladačem „Cruise“,
nacházejícím se u volantu, využívejte funkci
regulátoru rychlosti (za plynulého provozu,
při jízdě rychlosti vyšší než 40 km/h).



Naučte se správně používat elektrické vybavení


Je-li před rozjezdem ve vozidle příliš horko,
vyvětrejte nejprve kabinu otevřením oken
a větracích výstupů, teprve poté zapněte
klimatizaci.
Při rychlosti vyšší než 50 km/h zavřete okna
a nechte otevřené větrací výstupy.
Používejte vybavení umožňující zabránit
přílišnému zvýšení teploty v kabině vozidla
(clona otevírací střechy, sluneční clony, ...).
Pokud není klimatizace řízena automaticky,
vypněte ji, jakmile dosáhnete požadované
teploty v kabině vozidla.
Pokud funkce odmrazování a odmlžování
skel nejsou řízeny automaticky, vypněte je,
jakmile je to možné.
Co nejdříve vypněte vyhřívání sedadel.

Jsou-li vyhovující podmínky viditelnosti,
nejezděte se zapnutými světlomety do mlhy.
Především v zimě nenechávejte motor před
zařazením prvního převodového stupně
dlouho běžet na volnoběžné otáčky, protože
vozidlo se p
ři jízdě zahřeje rychleji.

Jako spolujezdec můžete přispět ke
snížení spotřeby elektrické energie, a tím i
spotřeby paliva, pokud nebudete nadměrně
používat multimediální nosiče (fi lmy, hudba,
videohry, ...), připojené k systému vozidla.
Před opuštěním vozidla odpojte přenosná
zařízení.
Ekologicko-ekonomický způsob jízdy je souhrn každodenních praktik, které umožňují řidiči optimalizovat spotřebu paliva a snížit emise CO
2.

34

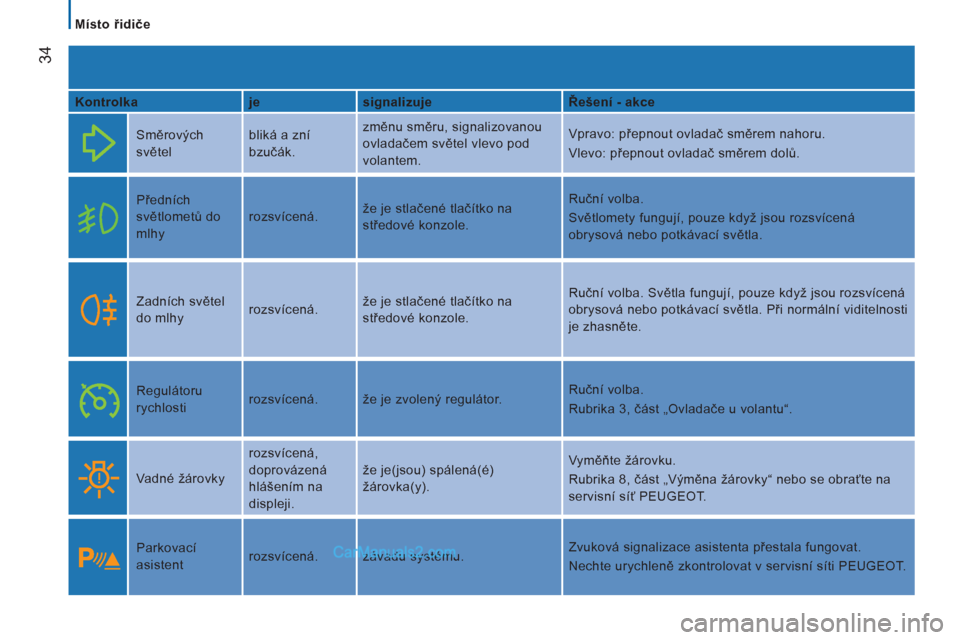

Místo řidiče


Kontrolka
je
signalizuje
Řešení - akce


Směrových
světel bliká a zní
bzučák. změnu směru, signalizovanou
ovladačem světel vlevo pod
volantem. Vpravo: přepnout ovladač směrem nahoru.
Vlevo: přepnout ovladač směrem dolů.



Předních
světlometů do
mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba.
Světlomety fungují, pouze když jsou rozsvícená
obrysová nebo potkávací světla.


Zadních světel
do mlhy rozsvícená. že je stlačené tlačítko na
středové konzole. Ruční volba. Světla fungují, pouze když jsou rozsvícená
obrysová nebo potkávací světla. Při normální viditelnosti
je zhasněte.


Regulátoru
rychlosti rozsvícená. že je zvolený regulátor. Ruční volba.
Rubrika 3, část „Ovladače u volantu“.


Vadné žárovky rozsvícená,
doprovázená
hlášením na
displeji. že je(jsou) spálená(é)
žárovka(y). Vyměňte žárovku.
Rubrika 8, část „Výměna žárovky“ nebo se obraťte na
servisní síť PEUGEOT.


Parkovací
asistent rozsvícená. závadu systému. Zvuková signalizace asistenta přestala fungovat.
Nechte urychleně zkontrolovat v servisní síti PEUGEOT.

35
2
PŘIPRAVENI K JÍZDĚ

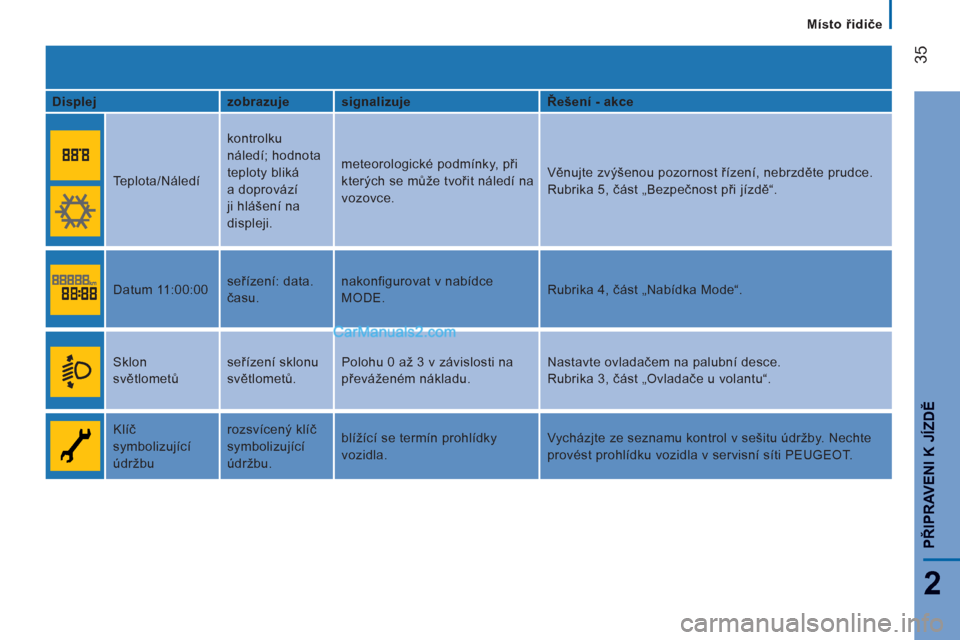

Místo řidiče

Displej
zobrazuje
signalizuje
Řešení - akce
Teplota/Náledí kontrolku
náledí; hodnota
teploty bliká
a doprovází
ji hlášení na
displeji. meteorologické podmínky, při
kterých se může tvořit náledí na
vozovce. Věnujte zvýšenou pozornost řízení, nebrzděte prudce.
Rubrika 5, část „Bezpečnost při jízdě“.
Datum 11:00:00 seřízení: data.
času. nakonfigurovat v nabídce
MODE. Rubrika 4, část „Nabídka Mode“.
Sklon
světlometů seřízení sklonu
světlometů. Polohu 0 až 3 v závislosti na
převáženém nákladu. Nastavte ovladačem na palubní desce.
Rubrika 3, část „Ovladače u volantu“.
Klíč
symbolizující
údržbu rozsvícený klíč
symbolizující
údržbu. blížící se termín prohlídky
vozidla. Vycházjte ze seznamu kontrol v sešitu údržby. Nechte
provést prohlídku vozidla v servisní síti PEUGEOT.

38

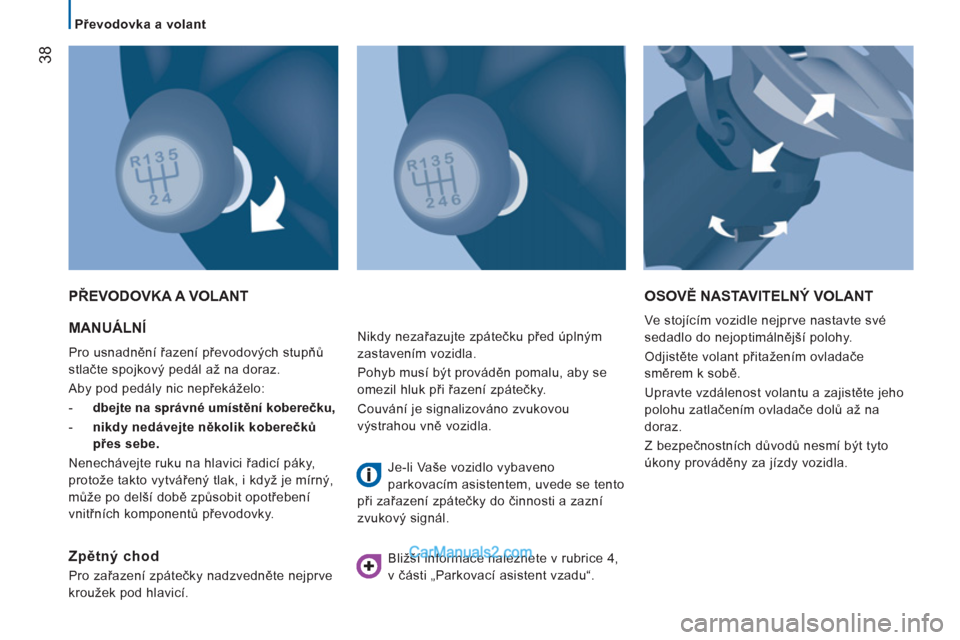

Převodovka a volant


MANUÁLNÍ

Pro usnadnění řazení převodových stupňů
stlačte spojkový pedál až na doraz.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku,

- nikdy nedávejte několik koberečků
přes sebe.

Nenechávejte ruku na hlavici řadicí páky,
protože takto vytvářený tlak, i když je mírný,
může po delší době způsobit opotřebení
vnitřních komponentů převodovky.

PŘEVODOVKA A VOLANT OSOVĚ NASTAVITELNÝ VOLANT

Ve stojícím vozidle nejprve nastavte své
sedadlo do nejoptimálnější polohy.

Odjistěte volant přitažením ovladače
směrem k sobě.
Upravte vzd

42

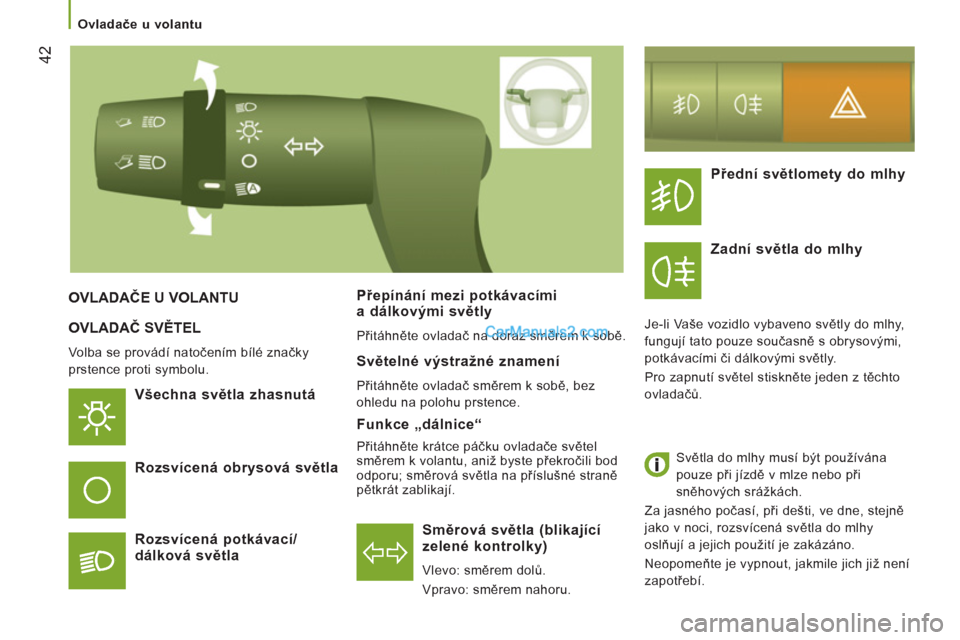

Ovladače u volantu

OVLADAČ SVĚTEL

Volba se provádí natočením bílé značky
prstence proti symbolu.
Všechna světla zhasnutá
Směrová světla
(blikající
zelené kontrolky)
Vlevo: směrem dolů.
Vpravo: směrem nahoru.

OVLADAČE U VOLANTU

Rozsvícená obr
ysová světla

Rozsvícená
potkávací/
dálková světla Přepínání mezi potkávacími
a dálkovými světly

Přitáhněte ovladač na doraz směrem k sobě.
Světelné výstražné znamení

Přitáhněte ovladač směrem k sobě, bez
ohledu na polohu prstence.


Přední světlomety do mlhy

Zadní světla do mlh
y

Je-li Vaše vozidlo vybaveno světly do mlhy,
fungují tato pouze současně s obrysovými,
potkávacími či dálkovými světly.
Pro zapnutí světel stiskněte jeden z těchto
ovladačů.

Světla do mlhy musí být používána
pouze při jízdě v mlze nebo při
sněhových srážkách.
Za jasného počasí, při dešti, ve dne, stejně
jako v noci, rozsvícená světla do mlhy
oslňují a jejich použití je zakázáno.
Neopomeňte je vypnout, jakmile jich již není
zapotřebí.
Funkce „dálnice“

Přitáhněte krátce páčku ovladače světel
směrem k volantu, aniž byste překročili bod
odporu; směrová světla na příslušné straně
pětkrát zablikají.

43
3
ERGONOMIE A POHODL
Í
Ovladače u volantu

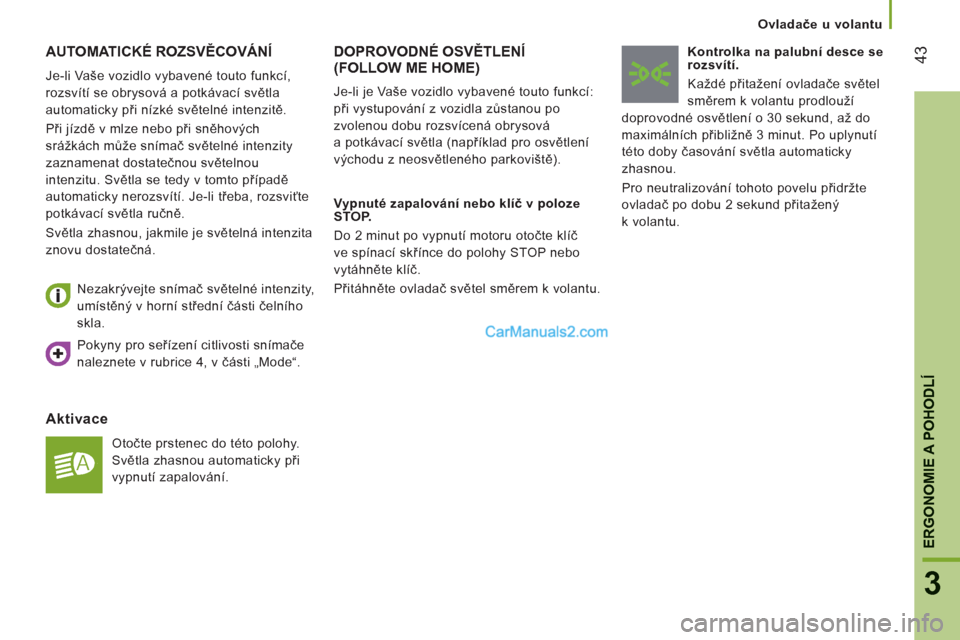

AUTOMATICKÉ ROZSVĚCOVÁNÍ

Je-li Vaše vozidlo vybavené touto funkcí,
rozsvítí se obrysová a potkávací světla
automaticky při nízké světelné intenzitě.
Při jízdě v mlze nebo při sněhových
srážkách může snímač světelné intenzity
zaznamenat dostatečnou světelnou
intenzitu. Světla se tedy v tomto případě
automaticky nerozsvítí. Je-li třeba, rozsviťte
potkávací světla ručně.
Světla zhasnou, jakmile je světelná intenzita
znovu dostatečná.
Aktivace

Otočte prstenec do této polohy.
Světla zhasnou automaticky při
vypnutí zapalování. Nezakrývejte snímač světelné intenzity,
umístěný v horní střední části čelního
skla.
DOPROVODNÉ OSVĚTLENÍ (FOLLOW ME HOME)


Vypnuté zapalování nebo klíč v poloze
STOP.
Do 2 minut po vypnutí motoru otočte klíč
ve spínací skřínce do polohy STOP nebo
vytáhněte klíč.
Přitáhněte ovladač světel směrem k volantu.
Kontrolka na palubní desce se
rozsvítí.
Každé přitažení ovladače světel
směrem k volantu prodlouží
doprovodné osvětlení o 30 sekund, až do
maximálních přibližně 3 minut. Po uplynutí
této doby časování světla automaticky
zhasnou.
Pro neutralizování tohoto povelu přidržte
ovladač po dobu 2 sekund přitažený
k volantu.
Je-li je Vaše vozidlo vybavené touto funkcí:
při vystupování z vozidla zůstanou po
zvolenou dobu rozsvícená obrysová
a potkávací světla (například pro osvětlení
východu z neosvětleného parkoviště).
Pokyny pro seřízení citlivosti snímače
naleznete v rubrice 4, v části „Mode“.

44


Ovladače u volantu

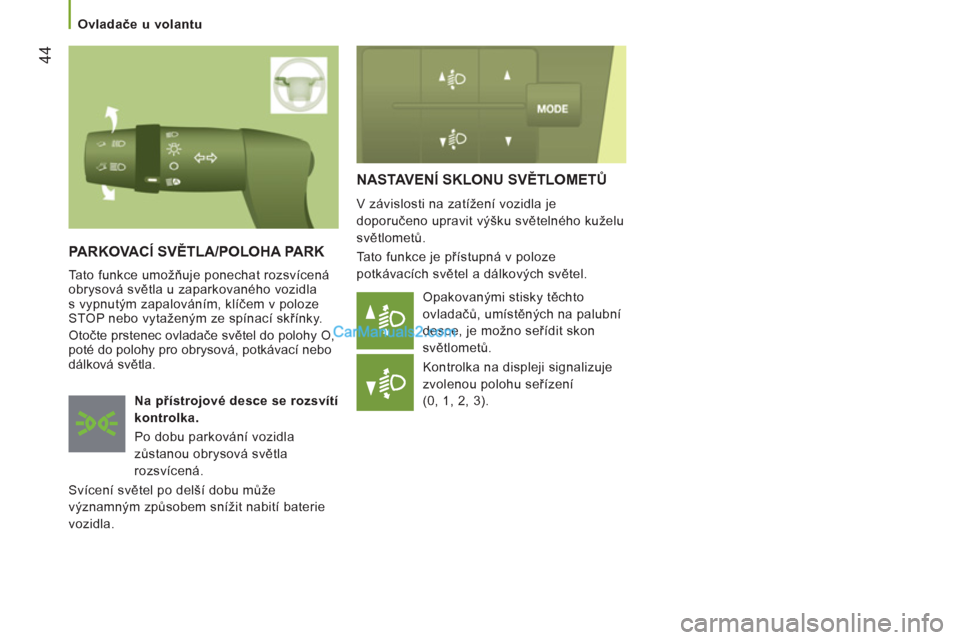

NASTAVENÍ SKLONU SVĚTLOMETŮ

V závislosti na zatížení vozidla je
doporučeno upravit výšku světelného kuželu
světlometů.
Tato funkce je přístupná v poloze
potkávacích světel a dálkových světel.
Opakovanými stisky těchto
ovladačů, umístěných na palubní
desce, je možno seřídit skon
světlometů.
Kontrolka na displeji signalizuje
zvolenou polohu seřízení
(0, 1, 2, 3).
PARKOVACÍ SVĚTLA/POLOHA PARK

Tato funkce umožňuje ponechat rozsvícená
obrysová světla u zaparkovaného vozidla
s vypnutým zapalováním, klíčem v poloze
STOP nebo vytaženým ze spínací skřínky.
Otočte prstenec ovladače světel do polohy O,
poté do polohy pro obrysová, potkávací nebo
dálková světla.

Na přístrojové desce se rozsvítí
kontrolka.
Po dobu parkování vozidla
zůstanou obrysová světla
rozsvícená.
Svícení světel po delší dobu může
významným způsobem snížit nabití baterie
vozidla.

45
3
ERGONOMIE A POHODL
Í
Ovladače u volantu

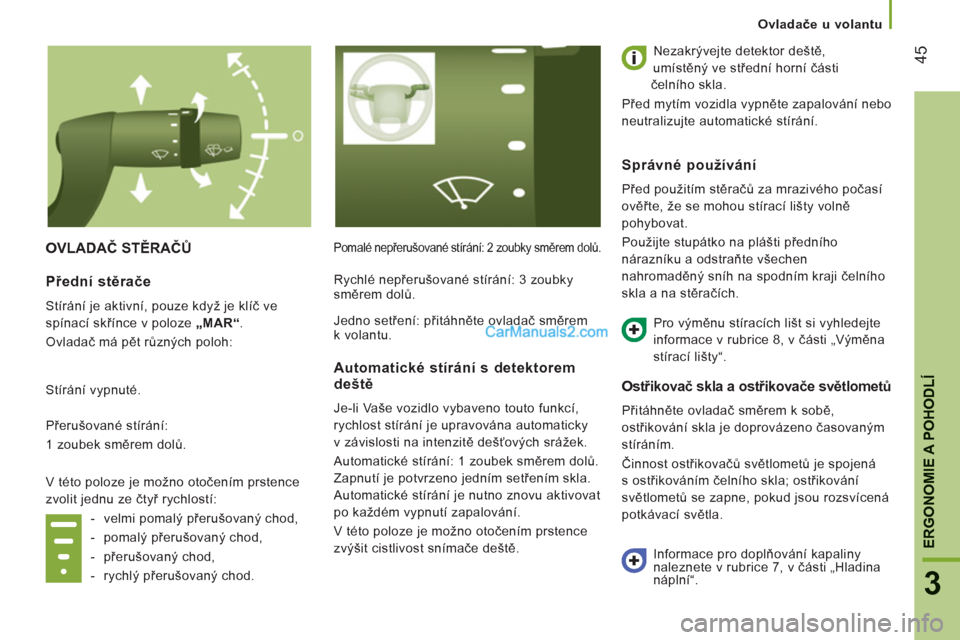

OVLADAČ STĚRAČŮ
Pomalé nepřerušované stírání: 2 zoubky směrem dolů.

Nezakrývejte detektor deště,
umístěný ve střední horní části
čelního skla.
Před mytím vozidla vypněte zapalování nebo
neutralizujte automatické stírání.
Ostřikovač skla a ostřikovače světlometů

Přitáhněte ovladač směrem k sobě,
ostřikování skla je doprovázeno časovaným
stíráním.
Činnost ostřikovačů světlometů je spojená
s ostřikováním čelního skla; ostřikování
světlometů se zapne, pokud jsou rozsvícená
potkávací světla.
Přední stěrače

Stírání je aktivní, pouze když je klíč ve
spínací skřínce v poloze „MAR“
.
Ovladač má pět různých poloh:
Stírání vypnuté.
Přerušované stírání:
1 zoubek směrem dolů.
V této poloze je možno otočením prstence
zvolit jednu ze čtyř rychlostí:


- velmi pomalý přerušovaný chod,

- pomalý přerušovaný chod,

- přerušovaný chod,

- rychlý přerušovaný chod.


Automatické stírání s detektorem
deště

Je-li Vaše vozidlo vybaveno touto funkcí,
rychlost stírání je upravována automaticky
v závislosti na intenzitě dešťových srážek.
Automatické stírání: 1 zoubek směrem dolů.
Zapnutí je potvrzeno jedním setřením skla.
Automatické stírání je nutno znovu aktivovat
po každém vypnutí zapalování.
V této poloze je možno otočením prstence
zvýšit cistlivost snímače deště.
Správné používání

Před použitím stěračů za mrazivého počasí
ověřte, že se mohou stírací lišty volně
pohybovat.
Použijte stupátko na plášti předního
nárazníku a odstraňte všechen
nahromaděný sníh na spodním kraji čelního
skla a na stěračích.

Pro výměnu stíracích lišt si vyhledejte
informace v rubrice 8, v části „Výměna
stírací lišty“.

Informace pro doplňování kapaliny
naleznete v rubrice 7, v části „Hladina
náplní“. Rychlé nepřerušované stírání: 3 zoubky
směrem dolů.
Jedno setření: přitáhněte ovladač směrem
k volantu.

46


Ovladače u volantu

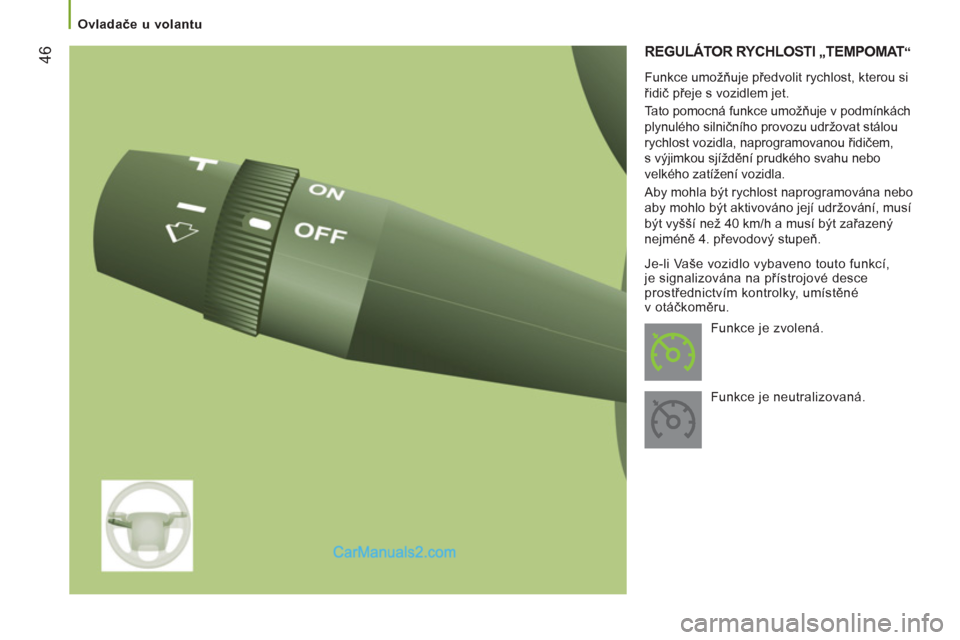

REGULÁTOR RYCHLOSTI „TEMPOMAT“

Funkce umožňuje předvolit rychlost, kterou si
řidič přeje s vozidlem jet.
Tato pomocná funkce umožňuje v podmínkách
plynulého silničního provozu udržovat stálou
rychlost vozidla, naprogramovanou řidičem,
s výjimkou sjíždění prudkého svahu nebo
velkého zatížení vozidla.
Aby mohla být rychlost naprogramována nebo
aby mohlo být aktivováno její udržování, musí
být vyšší než 40 km/h a musí být zařazený
nejméně 4. převodový stupeň.
Funkce je zvolená.
Funkce je neutralizovaná. Je-li Vaše vozidlo vybaveno touto funkcí,
je signalizována na přístrojové desce
prostřednictvím kontrolky, umístěné
v otáčkoměru.
