Peugeot Boxer 2012 Instrukcja Obsługi (in Polish)

Wymiana pióra wycieraczki szyby
139
SZYBKA POMO
C
8

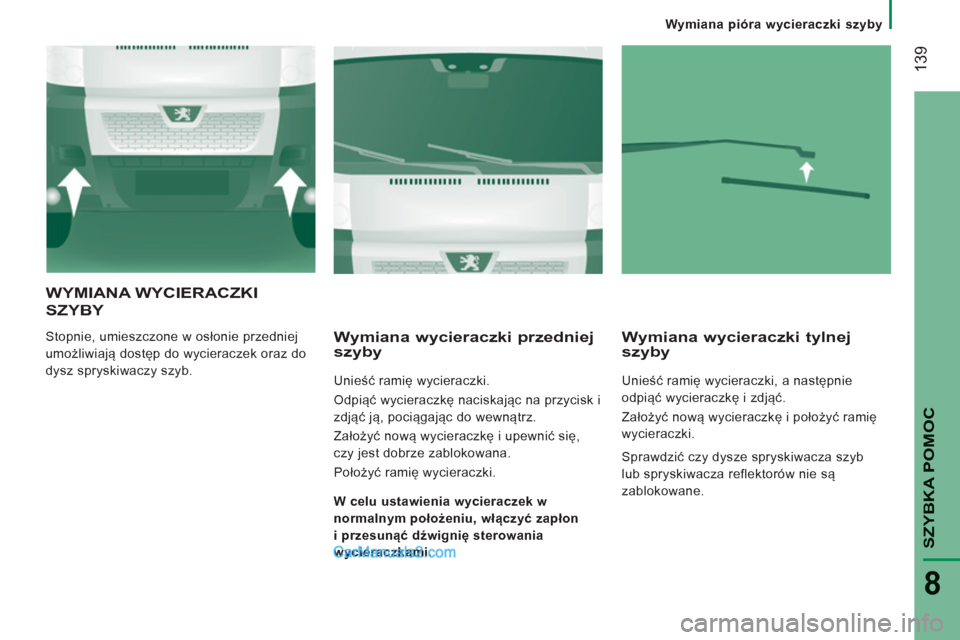

WYMIANA WYCIERACZKI
SZYBY

Stopnie, umieszczone w osłonie przedniej
umożliwiają dostęp do wycieraczek oraz do
dysz spryskiwaczy szyb.
Wymiana wycieraczki przedniejszyby

Unieść ramię wycieraczki.
Odpiąć wycieraczkę naciskając na przycisk i
zdjąć ją, pociągając do wewnątrz.
Założyć nową wycieraczkę i upewnić się,
czy jest dobrze zablokowana.
Położyć ramię wycieraczki.
Wymiana wycieraczki tylnejszyby

Unieść ramię wycieraczki, a następnie
odpiąć wycieraczkę i zdjąć.
Założyć nową wycieraczkę i położyć ramię
wycieraczki.

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Sprawdzić czy dysze spryskiwacza szyb
lub spryskiwacza reflektorów nie są
zablokowane.

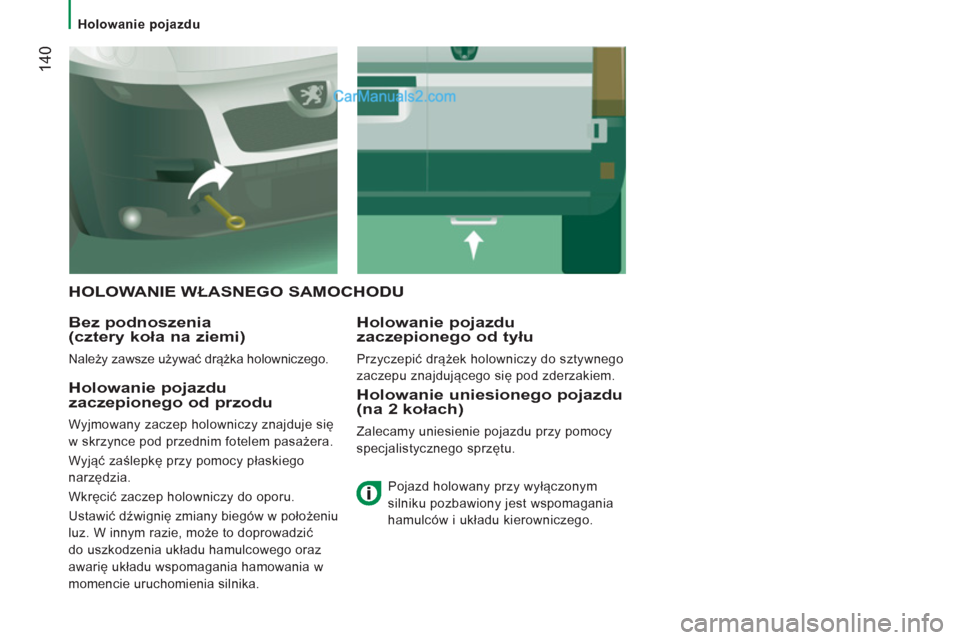

Holowanie pojazdu
14
0

HOLOWANIE WŁASNEGO SAMOCHODU

Bez
podnoszenia (cztery koła na ziemi)

Należy zawsze używać drążka holowniczego.
Holowanie pojazdu
zaczepionego od tyłu

Przyczepić drążek holowniczy do sztywnego
zaczepu znajdującego się pod zderzakiem.

Holowanie pojazdu
zaczepionego od przodu
Wyjmowany zaczep holowniczy znajduje się
w skrzynce pod przednim fotelem pasażera.
Wyjąć zaślepkę przy pomocy płaskiego
narzędzia.
Wkręcić zaczep holowniczy do oporu.
Ustawić dźwignię zmiany biegów w położeniu
luz. W innym razie, może to doprowadzić
do uszkodzenia układu hamulcowego oraz
awarię układu wspomagania hamowania w
momencie uruchomienia silnika.
Holowanie uniesionego pojazdu (na 2 kołach)

Zalecamy uniesienie pojazdu przy pomocy
specjalistycznego sprzętu.
Pojazd holowany przy wyłączonym
silniku pozbawiony jest wspomagania
hamulców i układu kierowniczego.

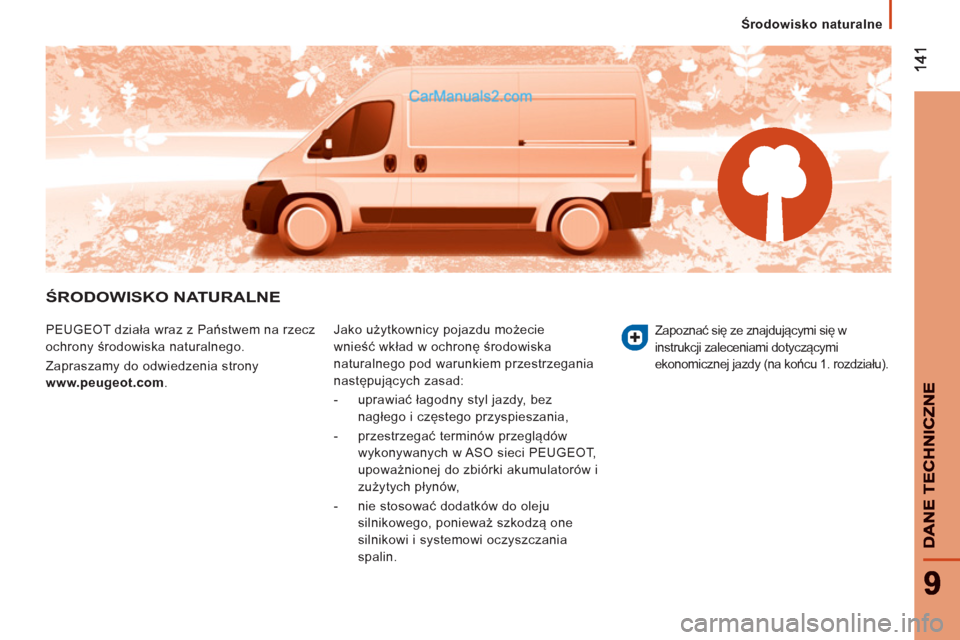

ŚRODOWISKO NATURALNE

PEUGEOT działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com
. Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:


- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,

- przestrzegać terminów przeglądów
wykonywanych w ASO sieci PEUGEOT,
upoważnionej do zbiórki akumulatorów i
zużytych płynów,

- nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin.
Zapoznać się ze znajdującymi się w
instrukcji zaleceniami dotyczącymi
ekonomicznej jazdy (na końcu 1. rozdziału).
14
1
141
99
DANE TE
CHNI
CZNE
DANE TECHNICZNE
Środowisko naturalne

142


Wymiary

14
3
9
DANE TE
CHNI
CZNE
Wymiary

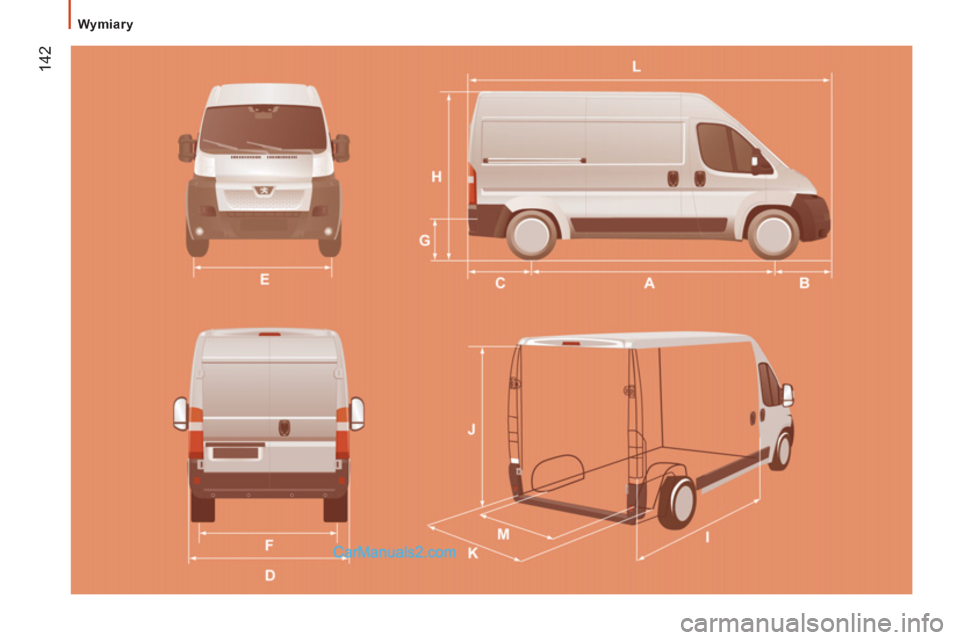

WYMIARY
Państwa samochód może posiadać 4 długości (L1..) i 3 wysokości (H1..), opisane w tabelach poniżej:







FURGON






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

L Długość całkowita
4 963
5 413
5 998
6 363

H Wysokość całkowita
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Rozstaw osi
3 000
3 450
4 035

B Zwis przedni

948

C Zwis tylny
1 015
1 380

D Szerokość całkowita (bez lusterek)
2 050

E Rozstaw kół z przodu
1 810

F Rozstaw kół
z tyłu
1 790

G Wysokość progu załadunku
od 535 do 565

I Długość podłogi wewnątrz
2 670
3 120
3 705
4 070

J Maksymalna wewnętrzna wysokość ładunkowa
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maksymalna wewnętrzna szerokość
1 870

M Szerokość wewnątrz między wnękami kół
1 422





Objętość (m3)

8


10


11 , 5


13


15


15


17

144


Wymiary

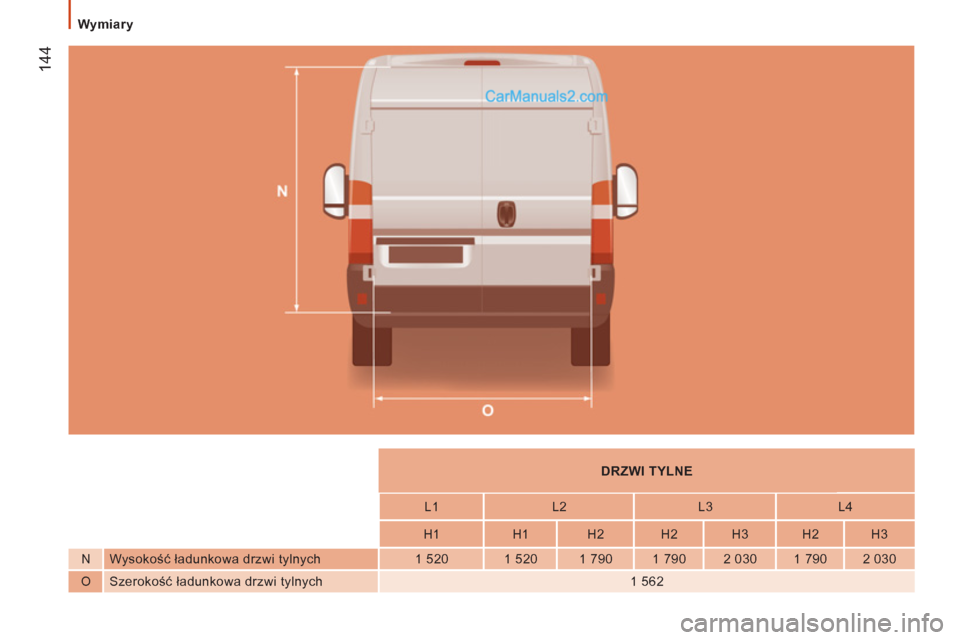

DRZWI TYLNE






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

N Wysokość ładunkowa drzwi tylnych
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Szerokość ładunkowa drzwi tylnych
1 562

14
5
9
DANE TE
CHNI
CZNE
Wymiary

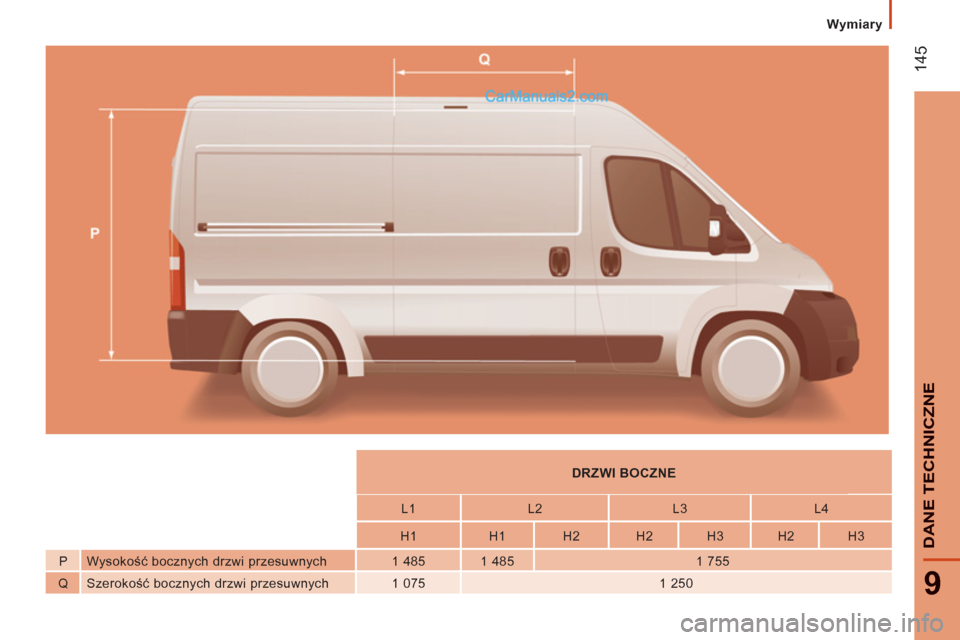

DRZWI BOCZNE






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

P Wysokość bocznych drzwi przesuwnych
1 485
1 485
1 755

Q Szerokość bocznych drzwi przesuwnych
1 075
1 250

14
6


Wymiary

9
DANE TE
CHNI
CZNE
Wymiary

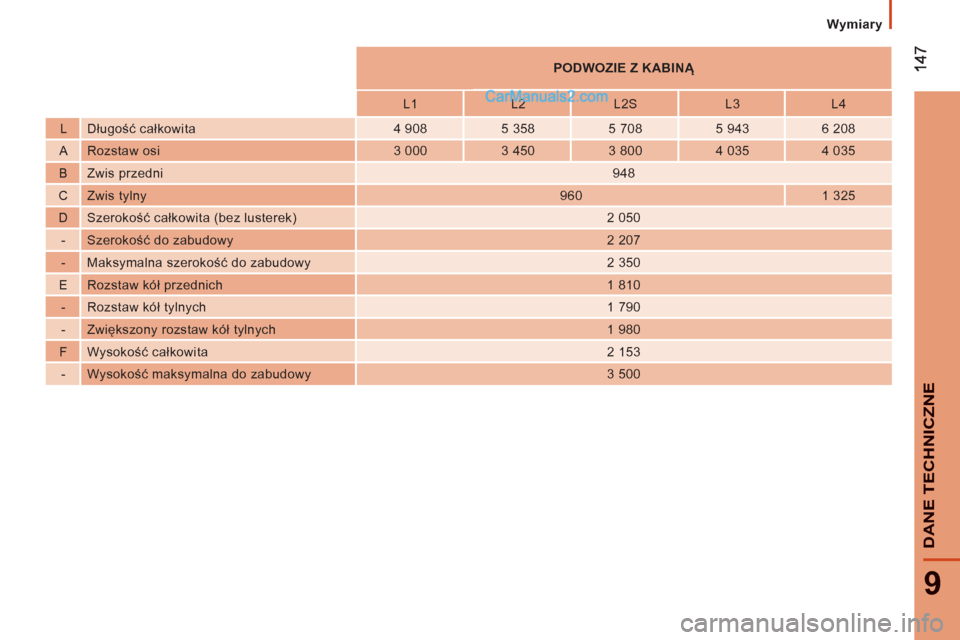

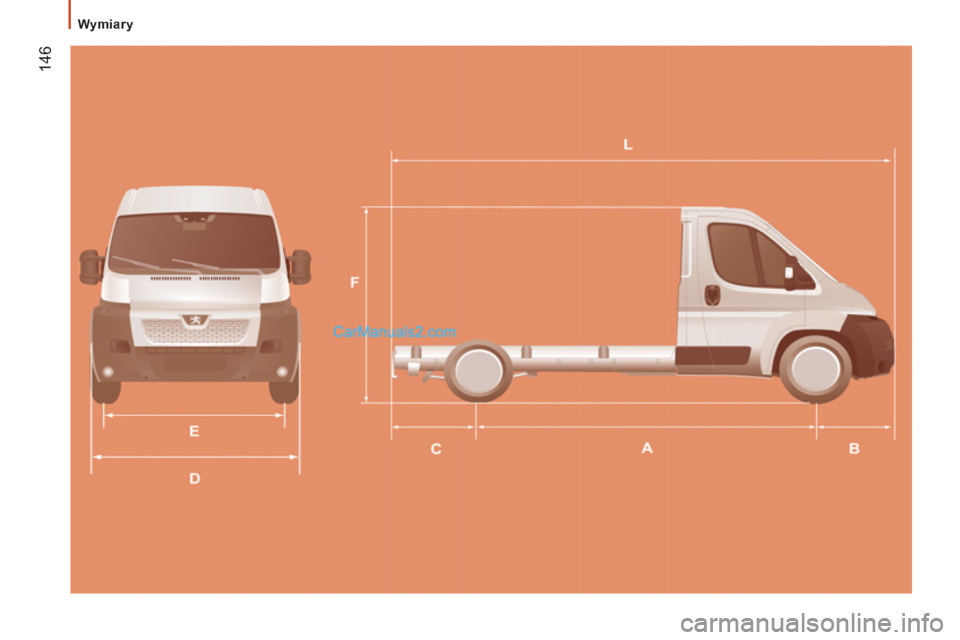

PODWOZIE Z KABINĄ






L1
L2
L2S
L3
L4

L Długość całkowita
4 908
5 358
5 708
5 943
6 208

A Rozstaw osi
3 000
3 450
3 800
4 035
4 035

B Zwis przedni

948

C Zwis tylny
960
1 325

D Szerokość całkowita (bez lusterek)
2 050

- Szerokość do zabudowy
2 207

- Maksymalna szerokość do zabudowy
2 350

E Rozstaw kół przednich
1 810

- Rozstaw kół tylnych
1 790

- Zwiększony rozstaw kół tylnych
1 980

F Wysokość całkowita
2 153

- Wysokość maksymalna do zabudowy
3 500

14
8

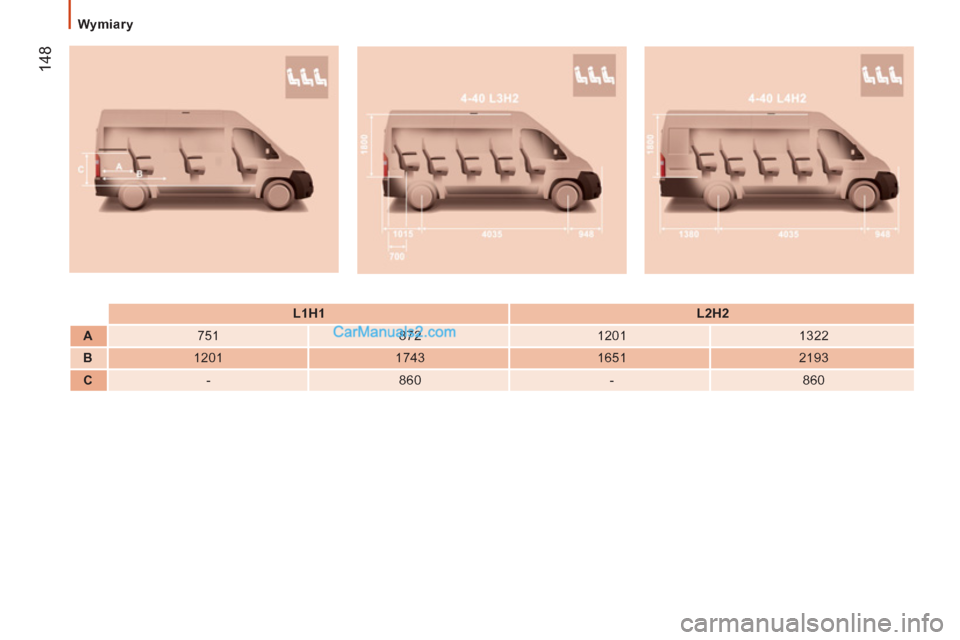

Wymiary




L1H1


L2H2



A

751
872
1201
1322


B

1201
1743
1651
2193


C

-
860
-
860
