Page 131 of 164
12
9
SZYBKA POMO
C
8

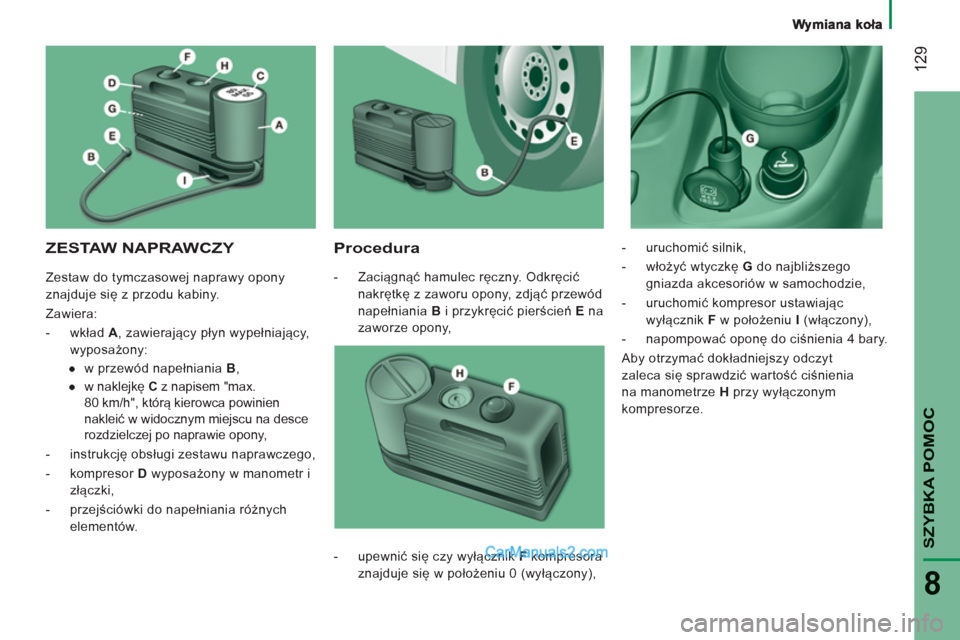

ZESTAW NAPRAWCZY
Procedura
- Zaciągnąć hamulec ręczny. Odkręcić
nakrętkę z zaworu opony, zdjąć przewód
napełniania B
i przykręcić pierścień E
na
zaworze opony,
- uruchomić silnik,
- włożyć wtyczkę G
do najbliższego
gniazda akcesoriów w samochodzie,
- uruchomić kompresor ustawiając
wyłącznik F
w położeniu I
(włączony),
- napompować oponę do ciśnienia 4 bary.
Aby otrzymać dokładniejszy odczyt
zaleca się sprawdzić wartość ciśnienia
na manometrze H
przy wyłączonym
kompresorze.
- upewnić się czy wyłącznik F
kompresora
znajduje się w położeniu 0 (wyłączony), Zestaw do tymczasowej naprawy opony
znajduje się z przodu kabiny.
Zawiera:
- wkład A
, zawierający płyn wypełniający,
wyposażony:
●
w przewód napełniania B
,
●
w naklejkę C
z napisem "max.
80 km/h", którą kierowca powinien
nakleić w widocznym miejscu na desce
rozdzielczej po naprawie opony,
- instrukcję obsługi zestawu naprawczego,
- kompresor D
wyposażony w manometr i
złączki,
- przejściówki do napełniania różnych
elementów.
Page 132 of 164

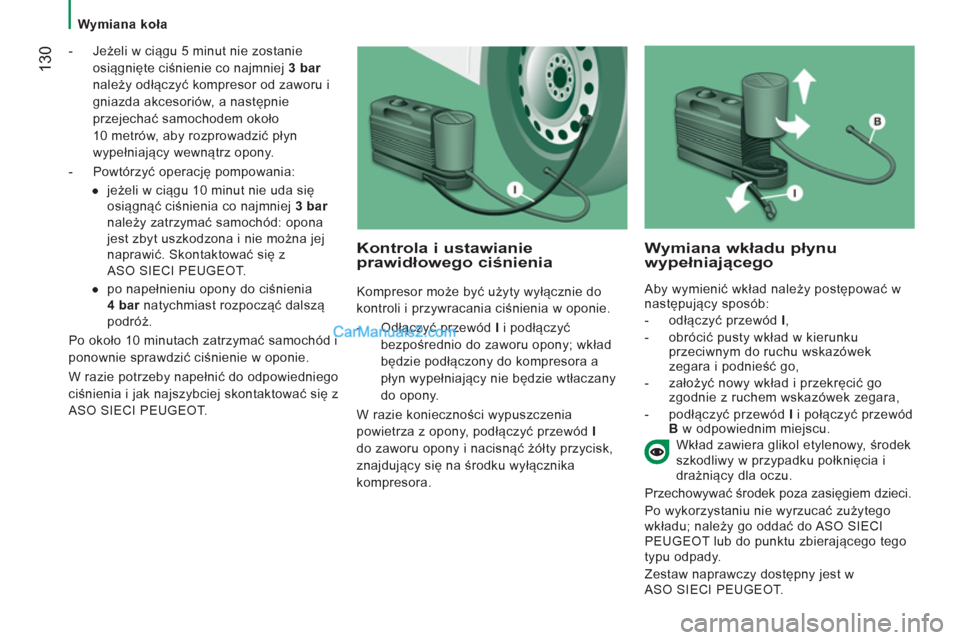

Wymiana koła
130
- Jeżeli w ciągu 5 minut nie zostanie
osiągnięte ciśnienie co najmniej 3
bar
należy odłączyć kompresor od zaworu i
gniazda akcesoriów, a następnie
przejechać samochodem około
10 metrów, aby rozprowadzić płyn
wypełniający wewnątrz opony.
- Powtórzyć operację pompowania:
●
jeżeli w ciągu 10 minut nie uda się
osiągnąć ciśnienia co najmniej 3 bar
należy zatrzymać samochód: opona
jest zbyt uszkodzona i nie można jej
naprawić. Skontaktować się z
ASO SIECI PEUGEOT.
●
po napełnieniu opony do ciśnienia
4
bar
natychmiast rozpocząć dalsz
ą
podróż.
Po około 10 minutach zatrzymać samochód i
ponownie sprawdzić ciśnienie w oponie.
W razie potrzeby napełnić do odpowiedniego
ciśnienia i jak najszybciej skontaktować się z
ASO SIECI PEUGEOT.
Kontrola i ustawianieprawidłowego ciśnienia
Kompresor może być użyty wyłącznie do
kontroli i przywracania ciśnienia w oponie.
- Odłączyć przewód I
i podłączyć
bezpośrednio do zaworu opony; wkład
będzie podłączony do kompresora a
płyn wypełniający nie będzie wtłaczany
do opony.
W razie konieczności wypuszczenia
powietrza z opony, podłączyć przewód I
do zaworu opony i nacisnąć żółty przycisk,
znajdujący się na środku wyłącznika
kompresora.
Wymiana wkładu płynu
wypełniającego
Aby wymienić wkład należy postępować w
następujący sposób:
- odłączyć przewód I
,
- obrócić pusty wkład w kierunku
przeciwnym do ruchu wskazówek
zegara i podnieść go,
- założyć nowy wkład i przekręcić go
zgodnie z ruchem wskazówek zegara,
- podłączyć przewód
I
i połączyć przewód
B w odpowiednim miejscu.
Wkład zawiera glikol etylenowy, środek
szkodliwy w przypadku połknięcia i
drażniący dla oczu.
Przechowywać środek poza zasięgiem dzieci.
Po wykorzystaniu nie wyrzucać zużytego
wkładu; należ
y go oddać do ASO SIECI
PEUGEOT lub do punktu zbierającego tego
typu odpady.
Zestaw naprawczy dostępny jest w
ASO SIECI PEUGEOT.
Page 133 of 164
Wymiana żarówki
131
SZYBKA POMO
C
8

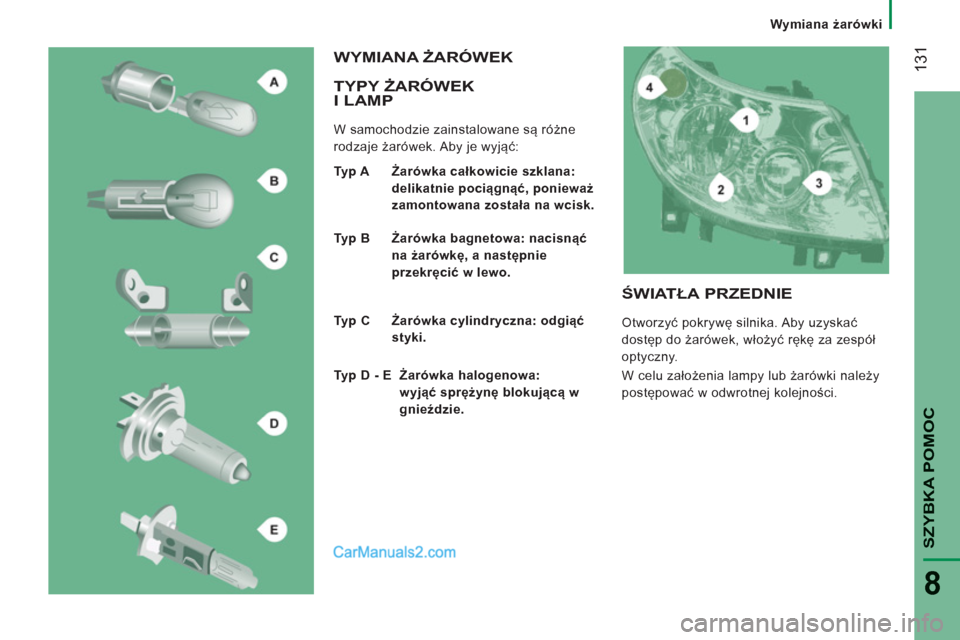

TYPY ŻARÓWEK I LAMP
W samochodzie zainstalowane są różne
rodzaje żarówek. Aby je wyjąć:
WYMIANA ŻARÓWEK
Typ A Żarówka całkowicie szklana:
delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.
Typ B Żarówka bagnetowa: nacisnąć
na żarówkę, a następnie
przekręcić
w lewo
.
Typ C Żarówka cylindryczna: odgiąć
styki.
Typ D - E Żarówka halogenowa:
wyjąć sprężynę blokującą w
gnieździe.
ŚWIATŁA PRZEDNIE
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki należy
postępować w odwrotnej kolejności.
Page 134 of 164
132
1 - Światła mijania
Typ D
, H7 - 55W
- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.
- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.
3 - Światła drogowe
Typ E
, H1 - 55W
- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.
- Odłączyć złącze elektryczne.
- Wyjąć spr
ężynę blokującą, naciskając na
dwa zaciski.
- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.
2 - Światła pozycyjne
Typ A
, W5W - 5W
- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.
- Wyciągnąć oprawę żarówki włożonej na
wcisk.
- Wymienić żarówkę.
4 - Kierunkowskazy
Typ B
, PY21W - 21W
- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.
- Wyj
ąć żarówkę delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.
- Wymienić żarówkę.
5 - Reflektory przeciwmgielne
Typ D
, H1 - 55W
- Odchylić kierownicę całkowicie w lewo.
- Odkręcić śrubę umieszczoną we wnęce
koła, a następnie otworzyć osłonę.
- Zdjąć pokrywę.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.
- Wymienić
żarówkę upewniając się czy
część metalowa pasuje do żłobień
znajdujących się na świetle.
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
jest wyłączony od kilku minut
(niebezpieczeństwo oparzeń).
Nie dotykać palcami bezpośrednio lampy,
użyć niepluszowej szmatki.
Po zakończeniu operacji sprawdzić działanie
świateł.
Podczas mycia pod ciśnieniem trudnych do
usunięcia zabrudzeń, nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich obwód, aby nie
uszkodzić lakieru i uszczelek.
Page 135 of 164

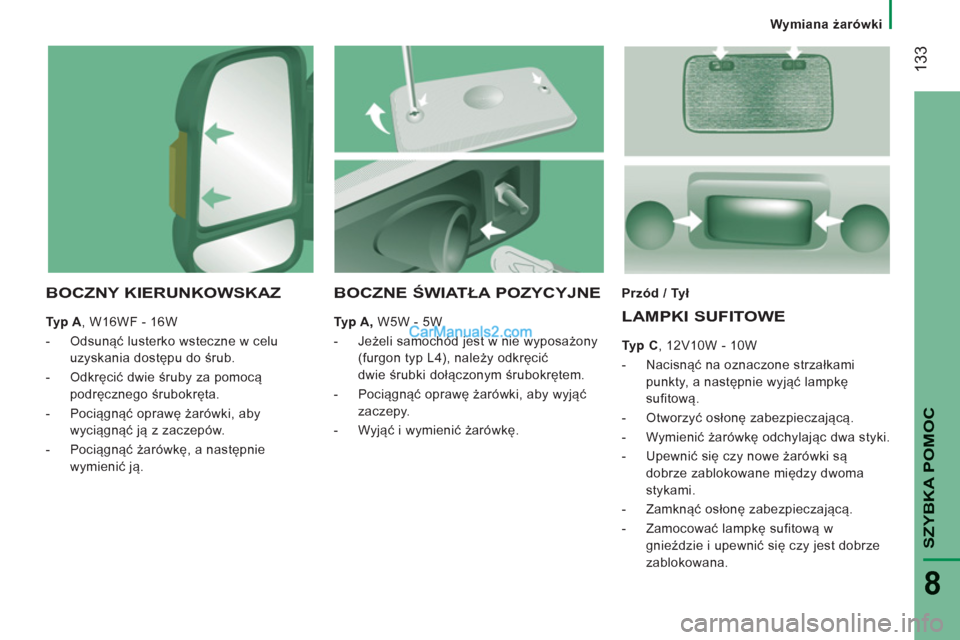

Wymiana żarówki
133
SZYBKA POMOC
8
BOCZNY KIERUNKOWSKAZ
Typ A
, W16WF - 16W
- Odsunąć lusterko wsteczne w celu
uzyskania dostępu do śrub.
- Odkręcić dwie śruby za pomocą
podręcznego śrubokręta.
- Pociągnąć oprawę żarówki, aby
wyciągnąć ją z zaczepów.
- Pociągnąć żarówkę, a następnie
wymienić ją.
Przód / Tył
LAMPKI SUFITOWE
Typ C
, 12V10W - 10W
- Nacisnąć na oznaczone strzałkami
punkty, a następnie wyjąć lampkę
sufitową.
- Otworzyć osłonę zabezpieczającą.
- Wymienić żarówkę odchylając dwa styki.
- Upewnić się czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.
- Zamknąć osłonę zabezpieczającą.
- Zamocować lampkę sufitową w
gnieździe i upewnić się czy jest dobrze
zablokowana.
BOCZNE ŚWIATŁA POZYCYJNE
Typ A,
W5W - 5W
- Jeżeli samochód jest w nie wyposażony
(furgon typ L4), należy odkręcić
dwie śrubki dołączonym śrubokrętem.
- Pociągnąć oprawę żarówki, aby wyjąć
zaczepy.
- Wyjąć i wymienić żarówkę.
Page 136 of 164
Wymiana żarówki
134

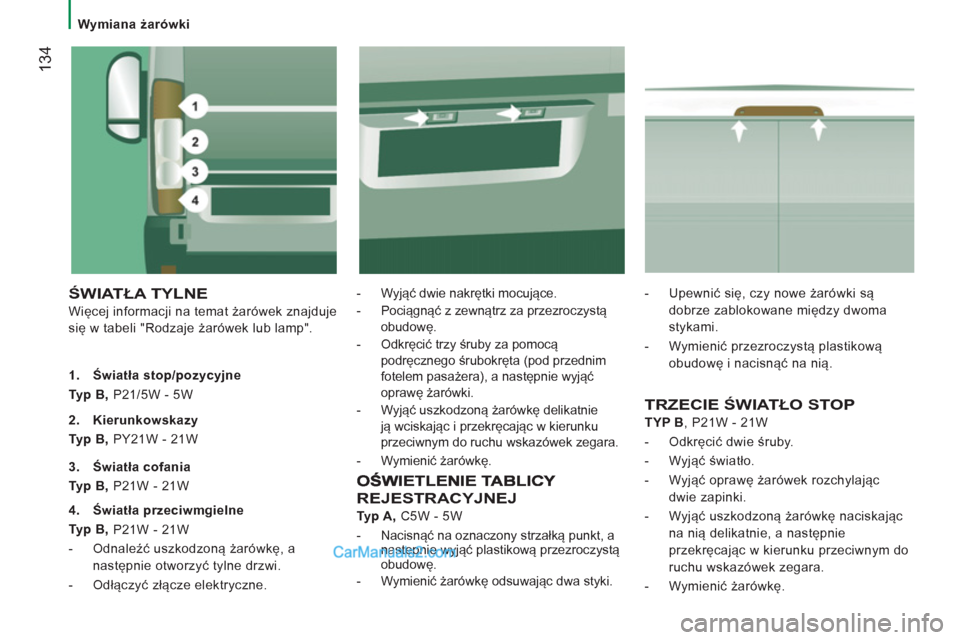

ŚWIATŁA TYLNE
Więcej informacji na temat żarówek znajduje
się w tabeli "Rodzaje żarówek lub lamp".
- Wyjąć dwie nakrętki mocujące.
- Pociągnąć z zewnątrz za przezroczystą
obudowę.
- Odkręcić trzy śruby za pomocą
podręcznego śrubokręta (pod przednim
fotelem pasażera), a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.
- Wymienić żarówkę.
1.
Światła stop/pozycyjne
Typ B,
P21/5W - 5W
TRZECIE ŚWIATŁO STOP
TYP B
, P21W - 21W
- Odkręcić dwie śruby.
- Wyjąć światło.
- Wyjąć oprawę żarówek rozchylając
dwie zapinki.
- Wyjąć uszkodzoną żarówkę naciskając
na nią delikatnie, a następnie
przekręcając w kierunku przeciwnym do
ruchu wskazówek zegara.
- Wymienić żarówkę.
2.
Kierunkowskazy
Typ B,
PY21W - 21W
3.
Światła cofania
Typ B,
P21W - 21W
4.
Światła przeciwmgielne
Typ B,
P21W - 21W
- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.
- Odłączyć złącze elektryczne.
REJESTRACYJNEJ
Typ A,
C5W - 5W
- Nacisnąć na oznaczony strzałką punkt, a
następnie wyjąć plastikową przezroczystą
obudowę.
- Wymienić żarówkę odsuwając dwa styki.
- Upewnić się, czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.
- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.
Page 137 of 164
Wymiana bezpiecznika
135
SZYBKA POMOC
8

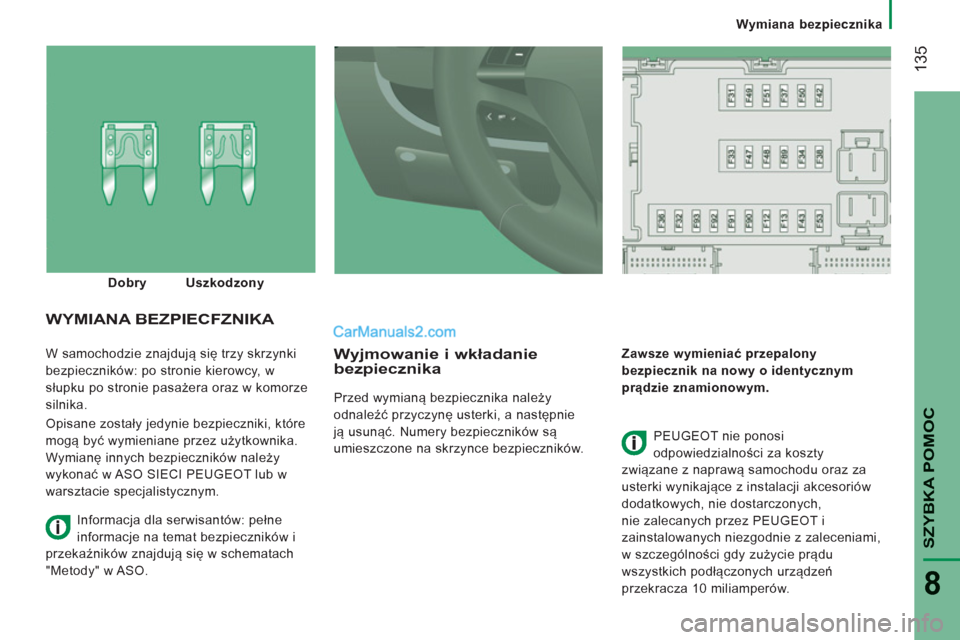

W samochodzie znajdują się trzy skrzynki
bezpieczników: po stronie kierowcy, w
słupku po stronie pasażera oraz w komorze
silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym. Wyjmowanie i wkładaniebezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
WYMIANA BEZPIECFZNIKA
PEUGEOT nie ponosi
odpowiedzialności za koszty
związane z naprawą samochodu oraz za
usterki wynikające z instalacji akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
w szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10 miliamperów.
Dobry
Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników i
przekaźników znajdują się w schematach
"Metody" w ASO.
Page 138 of 164
Wymiana bezpiecznika
136

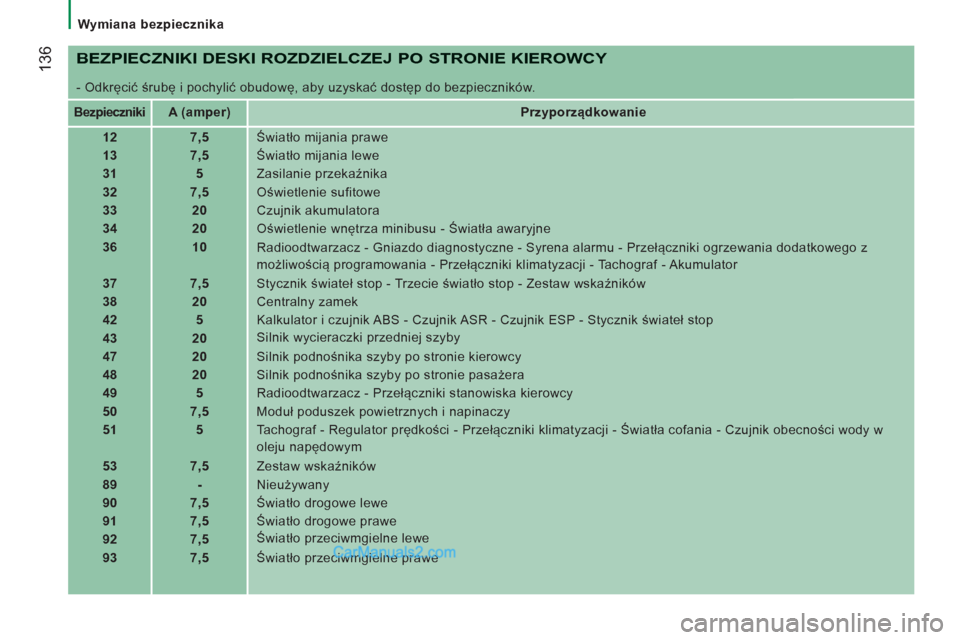

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO STRONIE KIEROWCY
- Odkręcić śrubę i pochylić obudowę, aby uzyskać dostęp do bezpieczników.
Bezpieczniki
A (amper)
Przyporządkowanie
12
7,5
Światło mijania prawe
13
7,5
Światło mijania lewe
31
5
Zasilanie przekaźnika
32
7,5
Oświetlenie sufitowe
33
20
Czujnik akumulatora
34
20
Oświetlenie wnętrza minibusu - Światła awaryjne
36
10
Radioodtwarzacz - Gniazdo diagnostyczne - Syrena alarmu - Przełączniki ogrzewania dodatkowego z
możliwością programowania - Przełączniki klimatyzacji - Tachograf - Akumulator
37
7,5
Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników
38
20
Centralny zamek
42
5
Kalkulator i czujnik ABS - Czujnik ASR - Czujnik ESP - Stycznik świateł stop
43
20
Silnik wycieraczki przedniej szyby
47
20
Silnik podnośnika szyby po stronie kierowcy
48
20
Silnik podnośnika szyby po stronie pasażera
49
5
Radioodtwarzacz - Przełączniki stanowiska kierowcy
50
7,5
Modu
ł poduszek powietrznych i napinaczy
51
5
Tachograf - Regulator prędkości - Przełączniki klimatyzacji - Światła cofania - Czujnik obecności wody w
oleju napędowym
53
7,5
Zestaw wskaźników
89
-
Nieużywany
90
7,5
Światło drogowe lewe
91
7,5
Światło drogowe prawe
92
7,5
Światło przeciwmgielne lewe
93
7,5
Światło przeciwmgielne prawe
Page 139 of 164
Wymiana bezpiecznika
137
SZYBKA POMO
C
8

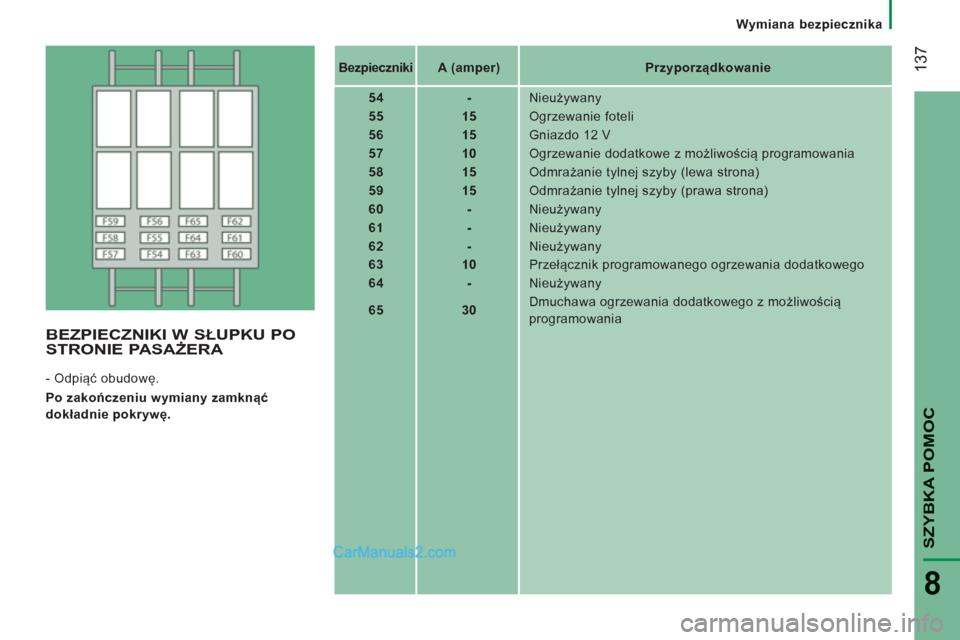

Bezpieczniki
A (amper)
Przyporządkowanie
54
-
Nieużywany
55
15
Ogrzewanie foteli
56
15
Gniazdo 12 V
57
10
Ogrzewanie dodatkowe z możliwością programowania
58
15
Odmrażanie tylnej szyby (lewa strona)
59
15
Odmrażanie tylnej szyby (prawa strona)
60
-
Nieużywany
61
-
Nieużywany
62
-
Nieużywany
63
10
Przełącznik programowanego ogrzewania dodatkowego
64
-
Nieużywany
65
30
Dmuchawa ogrzewania dodatkowego z możliwością
programowania
BEZPIECZNIKI W SŁUPKU PO
STRONIE PASAŻERA
- Odpiąć obudowę.
Po zakończeniu wymiany zamknąć
dokładnie pokrywę.
Page 140 of 164

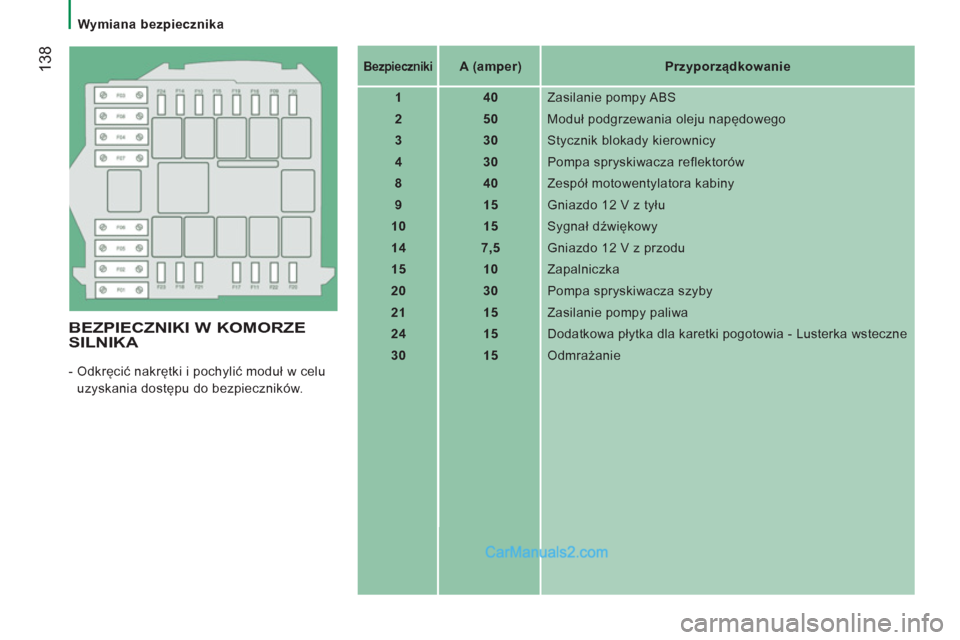

Wymiana bezpiecznika
138
BEZPIECZNIKI W KOMORZE
SILNIKA
- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.
Bezpieczniki
A (amper)
Przyporządkowanie
1
40
Zasilanie pompy ABS
2
50
Moduł podgrzewania oleju napędowego
3
30
Stycznik blokady kierownicy
4
30
Pompa spryskiwacza reflektorów
8
40
Zespół motowentylatora kabiny
9
15
Gniazdo 12 V z tyłu
10
15
Sygnał dźwiękowy
14
7,5
Gniazdo 12 V z przodu
15
10
Zapalniczka
20
30
Pompa spryskiwacza szyby
21
15
Zasilanie pompy paliwa
24
15
Dodatkowa płytka dla karetki pogotowia - Lusterka wsteczne
30
15
Odmrażanie
