Peugeot Boxer 2012 Manual del propietario (in Spanish)

Cambiar una escobilla del limpiaparabrisas
139
AYUDA RÁPID
A
8
CAMBIAR UNA ESCOBILLA DEL
LIMPIALUNETA
Los apoyapies, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.
Sustitución de una escobilla
delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese de
que está correctamente bloqueada.
Abata el brazo.
Sustitución de una escobilla trasera

Levante el brazo, después suelte la
escobilla y desmóntela.
Monte la nueva escobilla y abata el brazo.

Para guardar las escobillas, ponga
el contacto y accione el mando del

limpialuneta

.
Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.

Remolcar su vehículo

14
0

QUE LE REMOLQUEN

Sin elevación
(las cuatro ruedas en el suelo)

Debe siempre utilizar una barra de remolcado.
Por la parte trasera

Enganche la barra al anillo rígido situado
bajo el paragolpes.

Por la parte delantera

El anillo amovible de remolcado está situado
en la caja debajo del asiento pasajero
delantero.
Suelte la tapa con ayuda de un útil plano.
Enrosque el anillo amovible de remolcado
hasta el tope.
Ponga la palanca de cambios en punto
muerto. No respetar esta particularidad
puede conllevar el deterioro de ciertos
órganos de frenada y la falta de asistencia
de frenada al arrancar el motor.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
En un remolcado con el motor parado,
no hay asistencia de frenos ni de
dirección.

MEDIO AMBIENTE
Con usted, PEUGEOT actúa en favor de la
protección del medio ambiente.
Le invitamos a consultar la página
www.peugeot.com
. Como usuario, usted también puede
contribuir a la protección del medio
ambiente siguiendo unas indicaciones:


- Adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y bruscas.

- Respete los intervalos de
mantenimiento, y realícelos en la red
PEUGEOT, habilitada para desechar las
baterías y los líquidos usados.

- No utilice aditivos en el aceite de
motor, para preservar la fiabilidad
de los motores y los dispositivos
anticontaminación.
Consulte en este manual de empleo
los consejos de eco-conducción
(al final del capítulo 1).
14
1
141
99
CARACTERÍSTICAS TÉCNICA
S
CARACTERÍSTICAS TÉCNICAS


Medio Ambiente

142


Dimensiones

14
3
9
CARACTERÍSTICAS TÉCNICA
S
Dimensiones

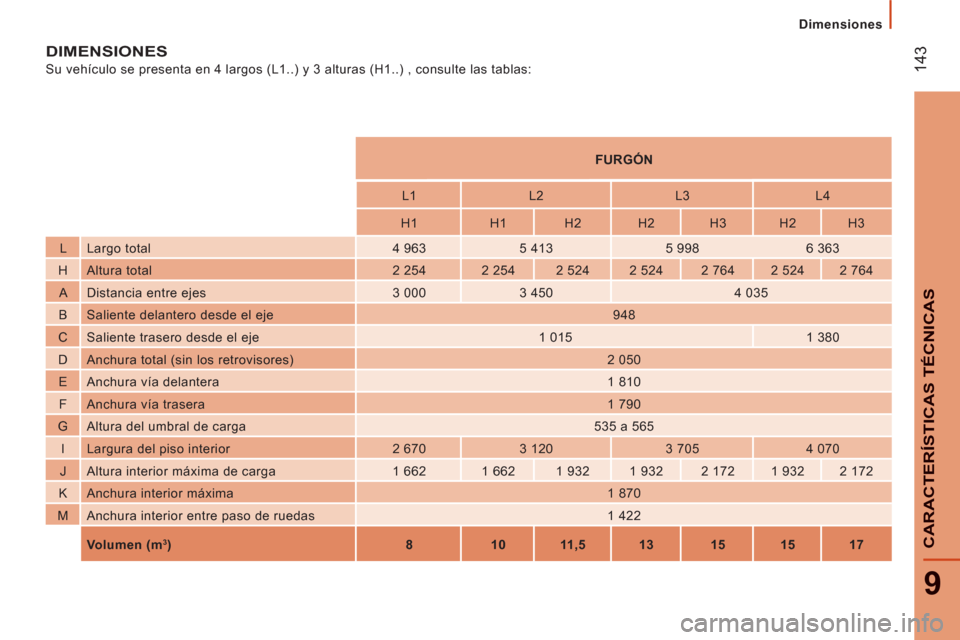

DIMENSIONES

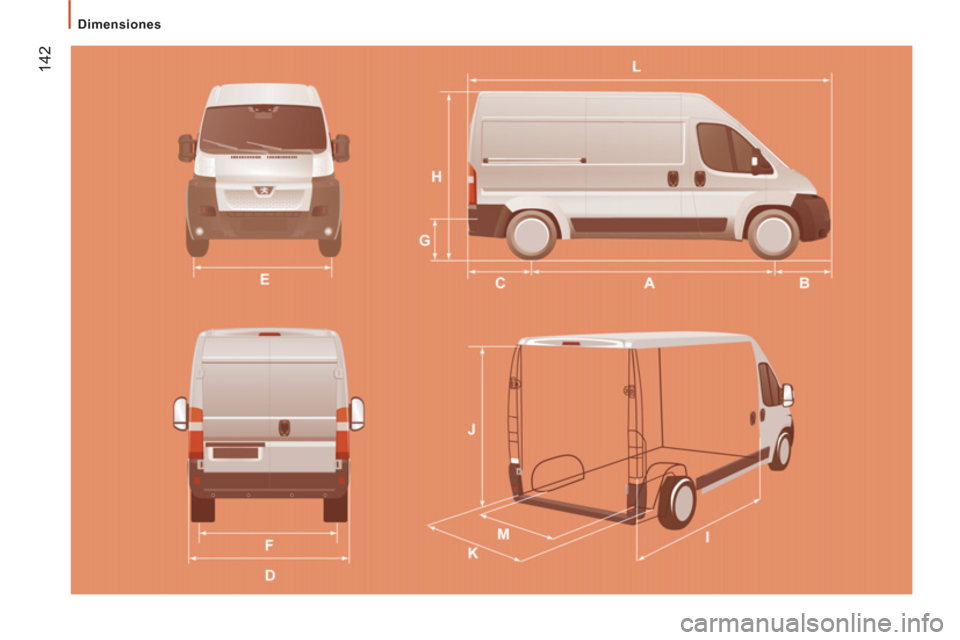

Su vehículo se presenta en 4 largos (L1..) y 3 alturas (H1..) , consulte las tablas:


FURGÓN


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Largo total
4 963
5 413
5 998
6 363

H Altura total
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Distancia entre ejes
3 000
3 450
4 035

B Saliente delantero desde el eje
948

C Saliente trasero desde el eje
1 015
1 380

D Anchura total (sin los retrovisores)
2 050

E Anchura vía delantera
1 810

F Anchura vía trasera
1 790

G Altura del umbral de carga
535 a 565

I Largura del piso interior
2 670
3 120
3 705
4 070

J Altura interior máxima de carga
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Anchura interior máxima
1 870

M Anchura interior entre paso de ruedas
1 422

Volumen (m
3)

8


10


11 , 5


13


15


15


17

144


Dimensiones

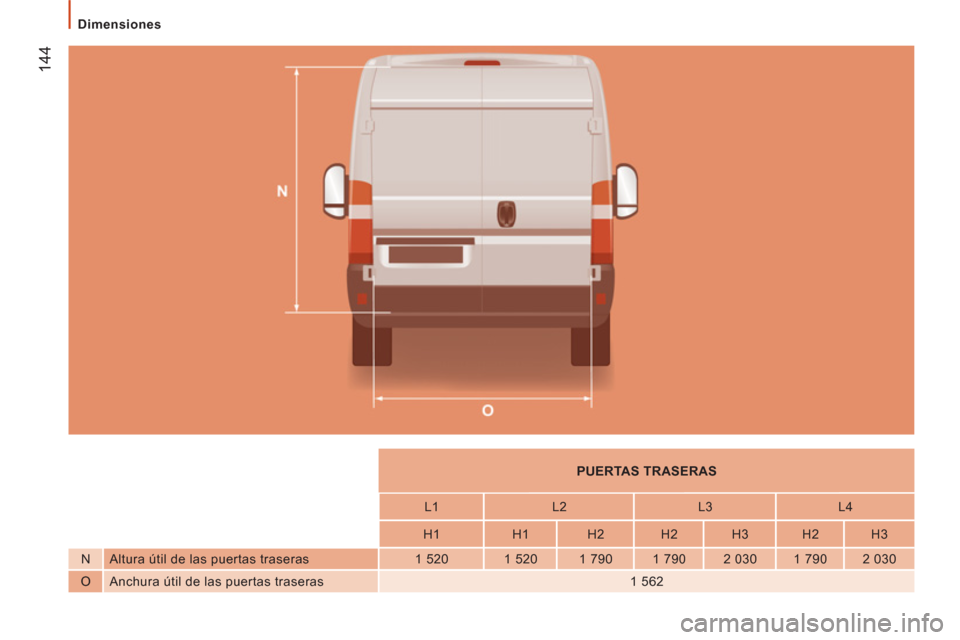

PUERTAS TRASERAS


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Altura útil de las puertas traseras
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Anchura útil de las puertas traseras
1 562

14
5
9
CARACTERÍSTICAS TÉCNICA
S
Dimensiones

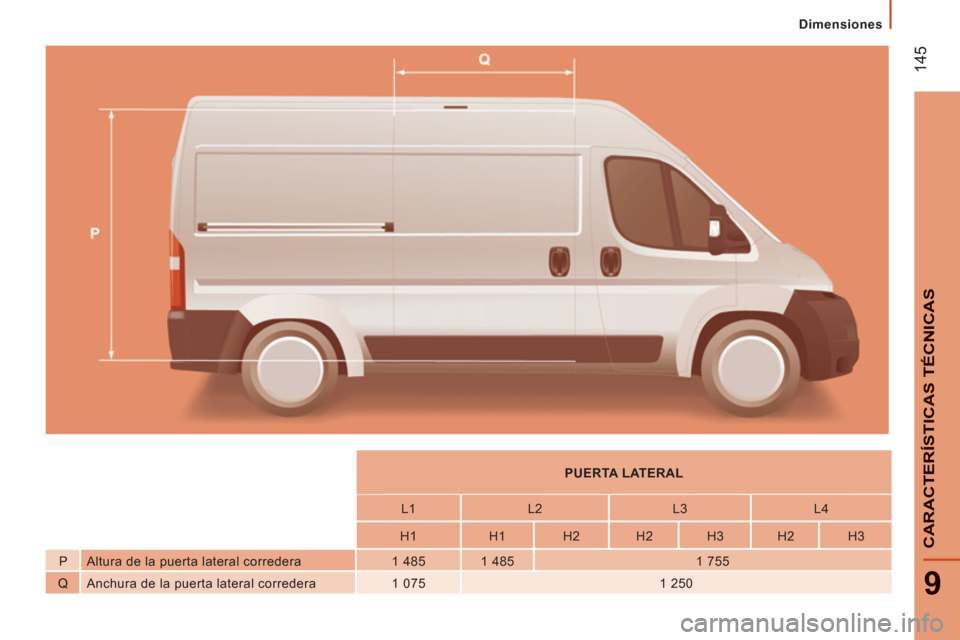

PUERTA LATERAL


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Altura de la puerta lateral corredera
1 485
1 485
1 755

Q Anchura de la puerta lateral corredera
1 075
1 250

14
6


Dimensiones

9
CARACTERÍSTICAS TÉCNICA
S
Dimensiones

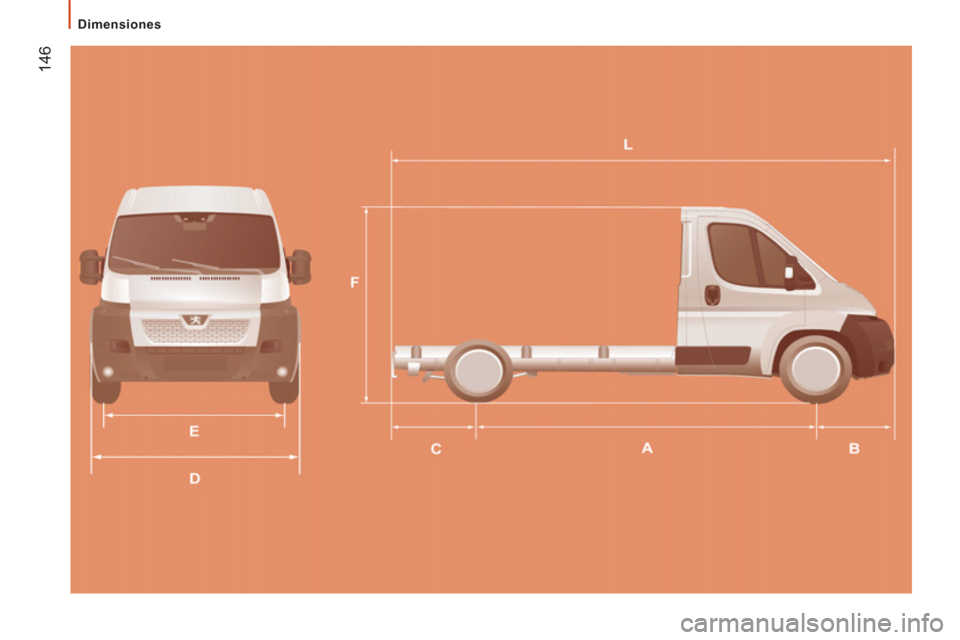

CHÁSIS CABINA


L1
L2
L2S
L3
L4

L Largo total
4 908
5 358
5 708
5 943
6 208

A Distancia entre ejes
3 000
3 450
3 800
4 035
4 035

B Saliente delantero desde el eje
948

C Saliente trasero desde el eje
960
1 225

D Anchura total (sin los retrovisores)
2 050

- Anchura de la carrocería
2 207

- Longitud máxima de la carrocería
2 350

E Anchura vía delantera
1 810

- Anchura vía trasera
1 790

- Anchura vía trasera aumentada
1 980

F Altura total

2 153

- Altura máxima de la carrocería
3 500

14
8


Dimensiones

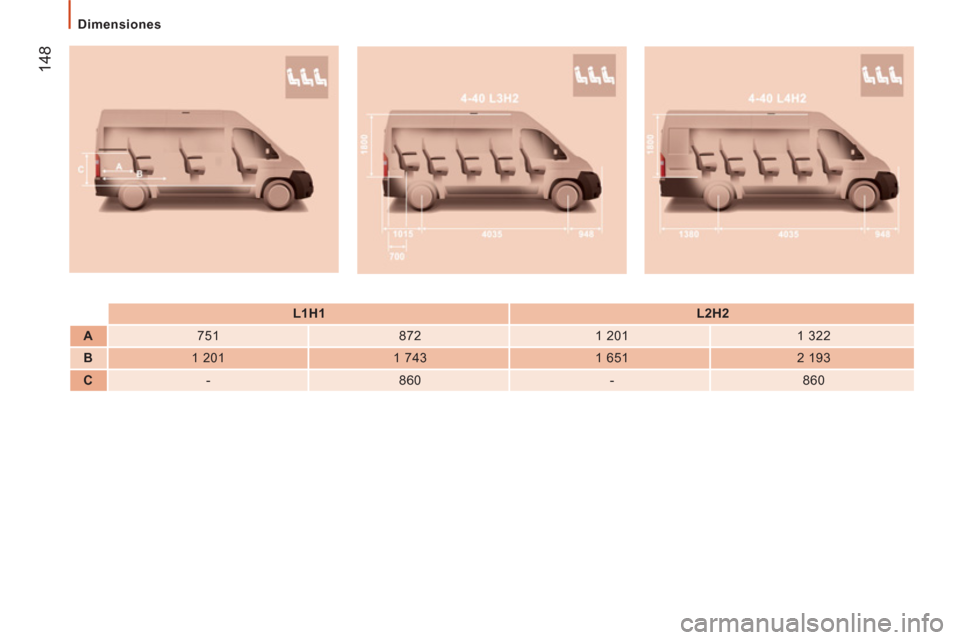

L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
