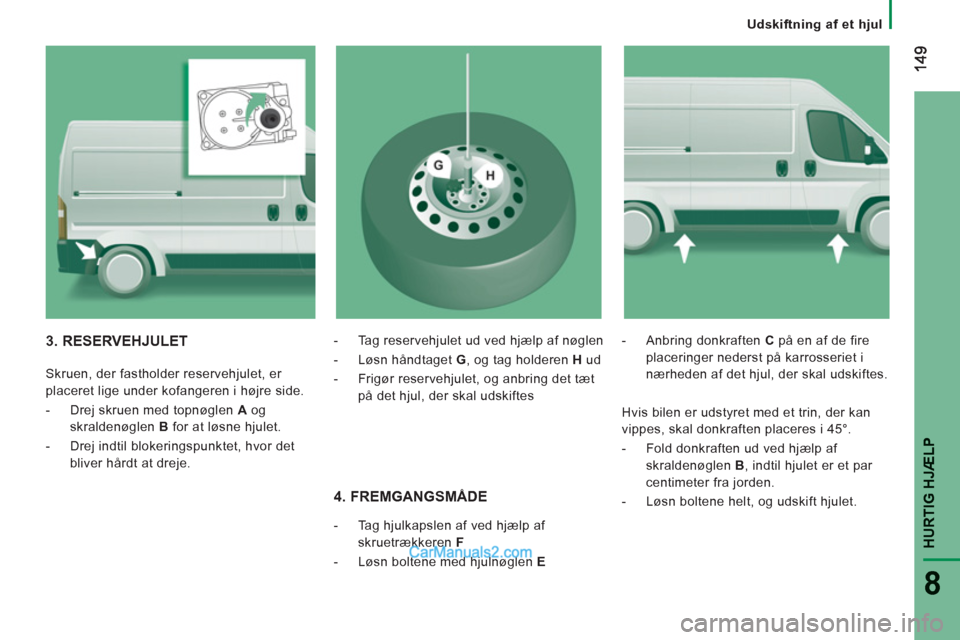

Page 151 of 184
HURTIG HJÆLP
8
Udskiftning af et hjul
4. FREMGANGSMÅDE
- Tag hjulkapslen af ved hjælp af
skruetrækkeren F
- Løsn boltene med hjulnøglen E
- Anbring donkraften C
på en af de fire
placeringer nederst på karrosseriet i
nærheden af det hjul, der skal udskiftes.
3. RESERVEHJULET
Skruen, der fastholder reservehjulet, er
placeret lige under kofangeren i højre side.
- Drej skruen med topnøglen A
og
skraldenøglen B
for at løsne hjulet.
- Drej indtil blokeringspunktet, hvor det
bliver hårdt at dreje.
- Tag reservehjulet ud ved hjælp af nøglen
- Løsn håndtaget G
, og tag holderen H
ud
- Frigør reservehjulet, og anbring det tæt
på det hjul, der skal udskiftes
Hvis bilen er udstyret med et trin, der kan
vippes, skal donkraften placeres i 45°.
- Fold donkraften ud ved hjælp af
skraldenøglen B
, indtil hjulet er et par
centimeter fra jorden.
- Løsn boltene helt, og udskift hjulet.

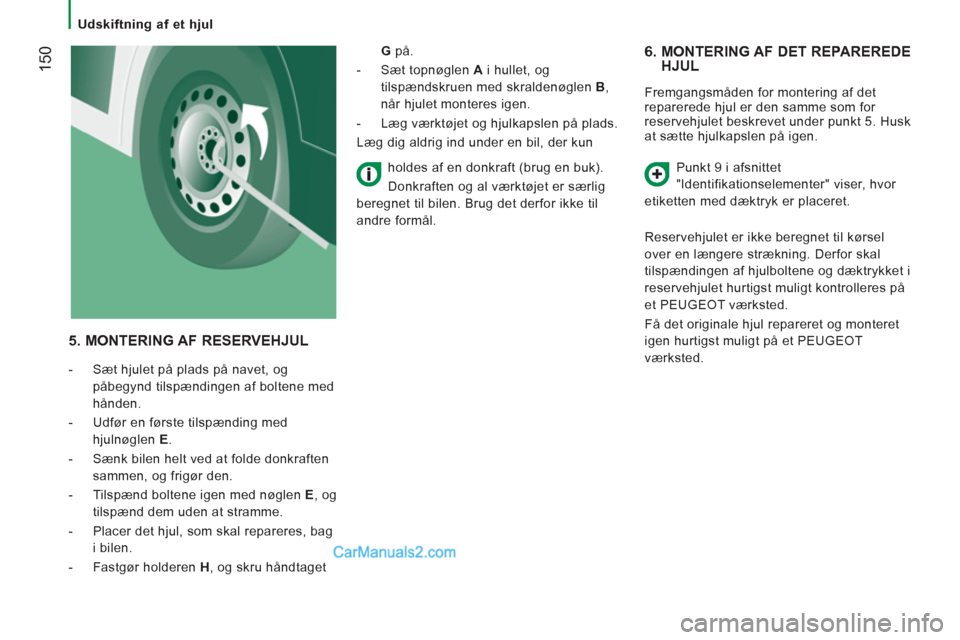

Page 152 of 184
150
Udskiftning af et hjul
6. MONTERING AF DET REPAREREDEHJUL
Fremgangsmåden for montering af det
reparerede hjul er den samme som for
reservehjulet beskrevet under punkt 5. Husk
at sætte hjulkapslen på igen.
Punkt 9 i afsnittet
"Identifikationselementer" viser, hvor
etiketten med dæktryk er placeret.
Reservehjulet er ikke beregnet til kørsel
over en længere strækning. Derfor skal
tilspændingen af hjulboltene og dæktrykket i
reservehjulet hurtigst muligt kontrolleres på
et PEUGEOT værksted.
Få det originale hjul repareret og monteret
igen hurtigst muligt på et PEUGEOT
værksted.
5. MONTERING AF RESERVEHJUL
- Sæt hjulet på plads på navet, og
påbegynd tilspændingen af boltene med
hånden.
- Udfør en første tilspænding med
hjulnøglen E
.
- Sænk bilen helt ved at folde donkraften
sammen, og frigør den.
- Tilspænd boltene igen med nøglen E
, og
tilspænd dem uden at stramme.
- Placer det hjul, som skal repareres, bag
i bilen.
- Fastgør holderen H
, og skru håndtaget G
på.
- Sæt topnøglen A
i hullet, og
tilspændskruen med skraldenøglen B
,
når hjulet monteres igen.
- Læg værktøjet og hjulkapslen på plads.
Læg dig aldrig ind under en bil, der kun
holdes af en donkraft (brug en buk).
Donkraften og al værktøjet er særlig
beregnet til bilen. Brug det derfor ikke til
andre formål.

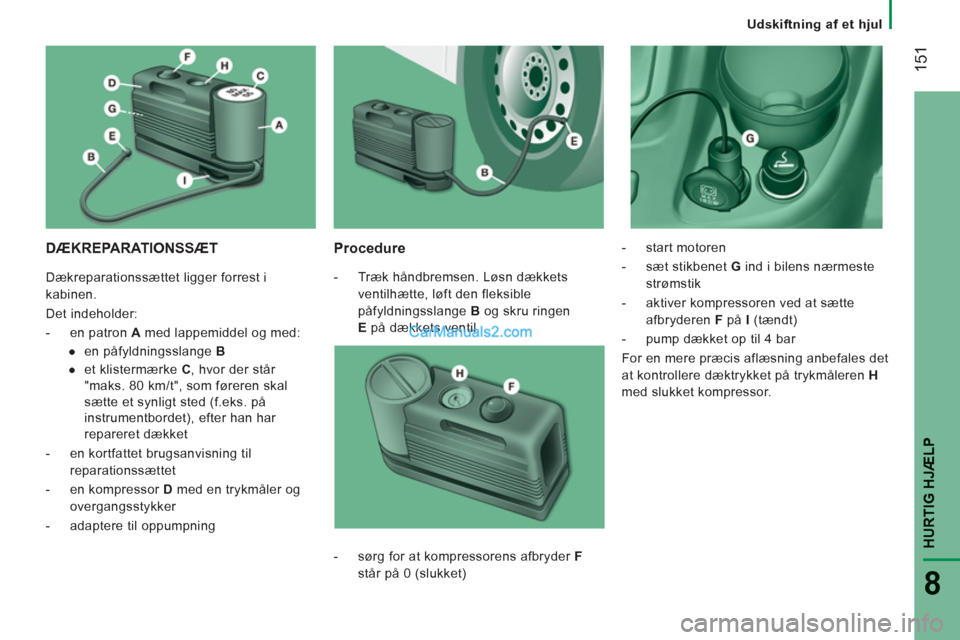

Page 153 of 184
151
HURTIG HJÆLP
8
Udskiftning af et hjul
DÆKREPARATIONSSÆT
Procedure
- Træk håndbremsen. Løsn dækkets
ventilhætte, løft den fleksible
påfyldningsslange B
og skru ringen
E
på dækkets ventil
- start motoren
- sæt stikbenet G
ind i bilens nærmeste
strømstik
- aktiver kompressoren ved at sætte
afbryderen F
på I
(tændt)
- pump dækket op til 4 bar
For en mere præcis aflæsning anbefales det
at kontrollere dæktrykket på trykmåleren H
med slukket kompressor.
- sørg for at kompressorens afbryder F
står på 0 (slukket) Dækreparationssættet ligger forrest i
kabinen.
Det indeholder:
- en patron A
med lappemiddel og med:
●
en påfyldningsslange B
●
et klistermærke C
, hvor der står
"maks. 80 km/t", som føreren skal
sætte et synligt sted (f.eks. på
instrumentbordet), efter han har
repareret dækket
- en kortfattet brugsanvisning til
reparationssættet
- en kompressor D
med en trykmåler og
overgangsstykker
- adaptere til oppumpning

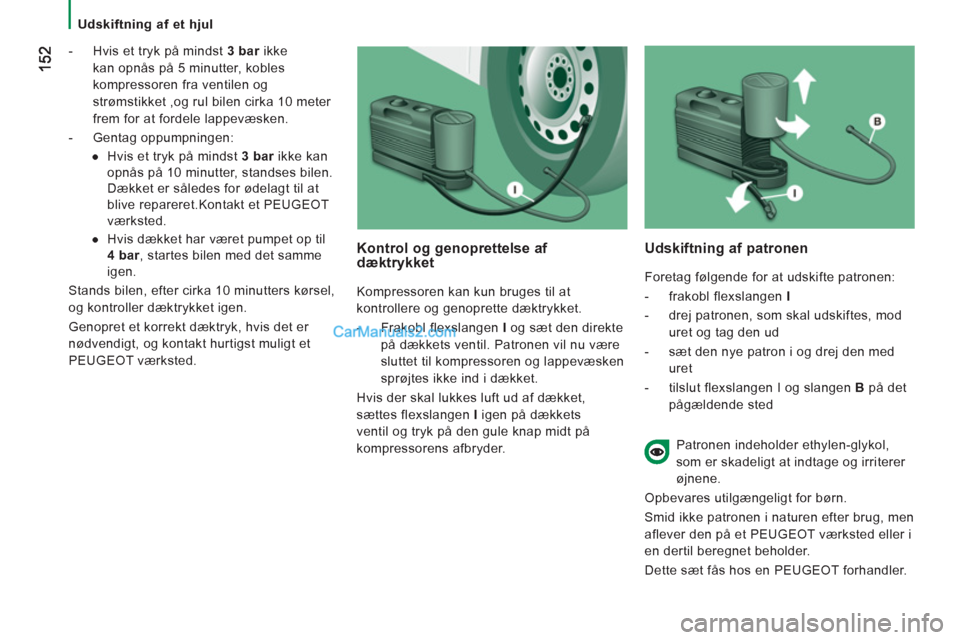

Page 154 of 184
Udskiftning af et hjul
- Hvis et tryk på mindst 3 bar
ikke
kan opnås på 5 minutter, kobles
kompressoren fra ventilen og
strømstikket ,og rul bilen cirka 10 meter
frem for at fordele lappevæsken.
- Gentag oppumpningen:
●
Hvis et tryk på mindst 3 bar
ikke kan
opnås på 10 minutter, standses bilen.
Dækket er således for ødelagt til at
blive repareret.Kontakt et PEUGEOT
værksted.
●
Hvis dækket har været pumpet op til
4 bar
, startes bilen med det samme
igen.
Stands bilen, efter cirka 10 minutters kørsel,
og kontroller dæktrykket igen.
Genopret et korrekt dæktryk, hvis det er
nødvendigt, og kontakt hurtigst muligt et
PEUGEOT værksted.
Kontrol og genoprettelse af dæktrykket
Kompressoren kan kun bruges til at
kontrollere og genoprette dæktrykket.
- Frakobl flexslangen I
og sæt den direkte
på dækkets ventil. Patronen vil nu være
sluttet til kompressoren og lappevæsken
sprøjtes ikke ind i dækket.
Hvis der skal lukkes luft ud af dækket,
sættes flexslangen I
igen på dækkets
ventil og tryk på den gule knap midt på
kompressorens afbryder.
Udskiftning af patronen
Foretag følgende for at udskifte patronen:
- frakobl flexslangen I
- drej patronen, som skal udskiftes, mod
uret og tag den ud
- sæt den nye patron i og drej den med
uret
- tilslut flexslangen I og slangen B
på det
pågældende sted
Patronen indeholder ethylen-glykol,
som er skadeligt at indtage og irriterer
øjnene.
Opbevares utilgængeligt for børn.
Smid ikke patronen i naturen efter brug, men
aflever den på et PEUGEOT værksted eller i
en dertil beregnet beholder.
Dette sæt fås hos en PEUGEOT forhandler.

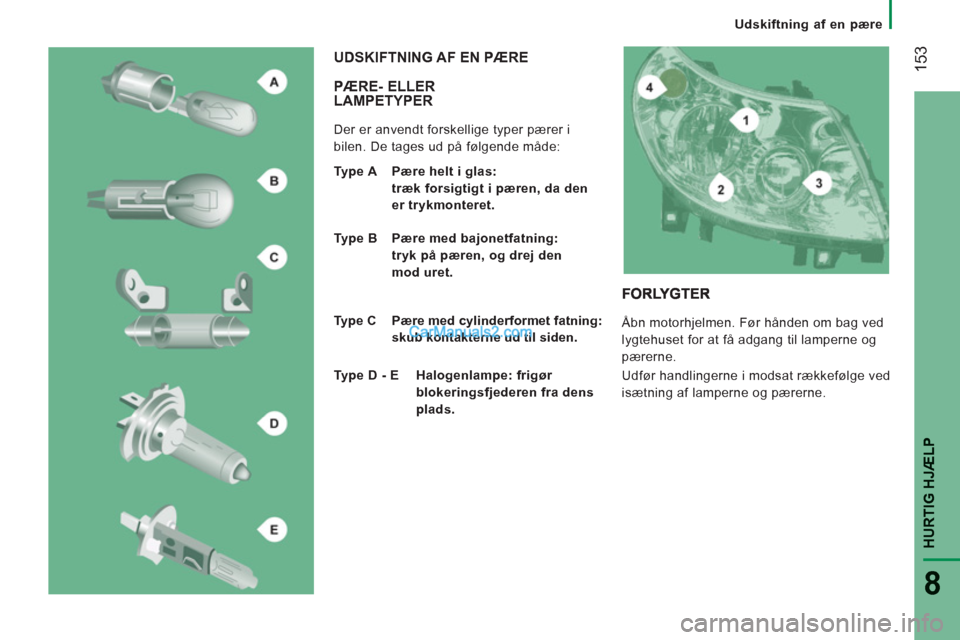

Page 155 of 184
153
HURTIG HJÆLP
8
Udskiftning af en pære
PÆRE-ELLERLAMPETYPER
Der er anvendt forskellige typer pærer i
bilen. De tages ud på følgende måde:
UDSKIFTNING AF EN PÆRE
Type A Pære helt i glas:
træk forsigtigt i pæren, da den
er trykmonteret.
Type B Pære med bajonetfatning:
tryk på pæren, og drej den
mod uret.
Type C Pære med cylinderformet fatning:
skub kontakterne ud til siden.
Type D - E Halogenlampe: frigør
blokeringsfjederen fra dens
plads.
Åbn motorhjelmen. Før hånden om bag ved
lygtehuset for at få adgang til lamperne og
pærerne.
Udfør handlingerne i modsat rækkefølge ved
isætning af lamperne og pærerne.

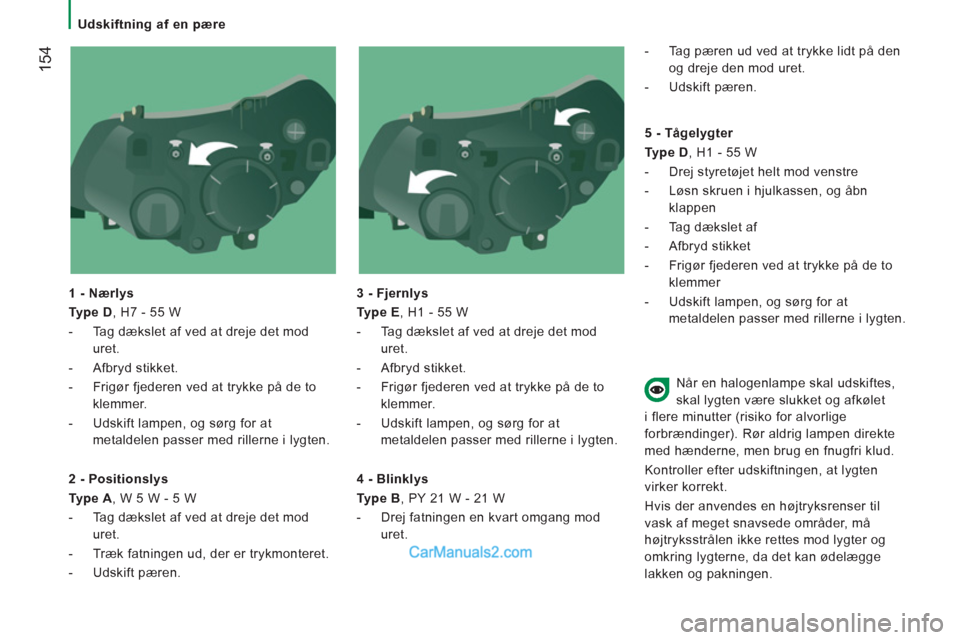

Page 156 of 184
154
Udskiftning af en pære
1 - Nærlys
Type D
, H7 - 55 W
- Tag dækslet af ved at dreje det mod
uret.
- Afbryd stikket.
- Frigør fjederen ved at trykke på de to
klemmer.
- Udskift lampen, og sørg for at
metaldelen passer med rillerne i lygten.
3 - Fjernlys
Type E
, H1 - 55 W
- Tag dækslet af ved at dreje det mod
uret.
- Afbryd stikket.
- Frigør fjederen ved at trykke på de to
klemmer.
- Udskift lampen, og sørg for at
metaldelen passer med rillerne i lygten.
2 - Positionslys
Type A
, W 5 W - 5 W
- Tag dækslet af ved at dreje det mod
uret.
- Træk fatningen ud, der er trykmonteret.
- Udskift pæren.
4 - Blinklys
Type B
, PY 21 W - 21 W
- Drej fatningen en kvart omgang mod
uret.
- Tag pæren ud ved at trykke lidt på den
og dreje den mod uret.
- Udskift pæren.
5 - Tågelygter
Type D
, H1 - 55 W
- Drej styretøjet helt mod venstre
- Løsn skruen i hjulkassen, og åbn
klappen
- Tag dækslet af
- Afbryd stikket
- Frigør fjederen ved at trykke på de to
klemmer
- Udskift lampen, og sørg for at
metaldelen passer med rillerne i lygten.
Når en halogenlampe skal udskiftes,
skal lygten være slukket og afkølet
i flere minutter (risiko for alvorlige
forbrændinger). Rør aldrig lampen direkte
med hænderne, men brug en fnugfri klud.
Kontroller efter udskiftningen, at lygten
virker korrekt.
Hvis der anvendes en højtryksrenser til
vask af meget snavsede områder, må
højtryksstrålen ikke rettes mod lygter og
omkring lygterne, da det kan ødelægge
lakken og pakningen.
Page 157 of 184
HURTIG HJÆLP
8
Udskiftning af en pære

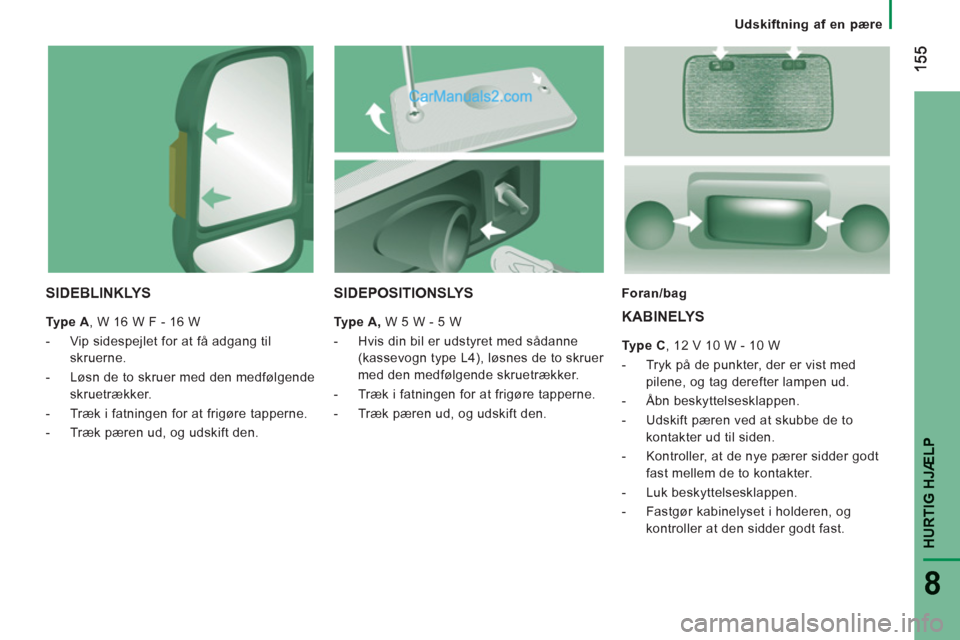

SIDEBLINKLYS
Type A
, W 16 W F - 16 W
- Vip sidespejlet for at få adgang til
skruerne.
- Løsn de to skruer med den medfølgende
skruetrækker.
- Træk i fatningen for at frigøre tapperne.
- Træk pæren ud, og udskift den.
Foran/bag
KABINELYS
Type C
, 12 V 10 W - 10 W
- Tryk på de punkter, der er vist med
pilene, og tag derefter lampen ud.
- Åbn beskyttelsesklappen.
- Udskift pæren ved at skubbe de to
kontakter ud til siden.
- Kontroller, at de nye pærer sidder godt
fast mellem de to kontakter.
- Luk beskyttelsesklappen.
- Fastgør kabinelyset i holderen, og
kontroller at den sidder godt fast.
SIDEPOSITIONSLYS
Type A,
W 5 W - 5 W
- Hvis din bil er udstyret med sådanne
(kassevogn type L4), løsnes de to skruer
med den medfølgende skruetrækker.
- Træk i fatningen for at frigøre tapperne.
- Træk pæren ud, og udskift den.

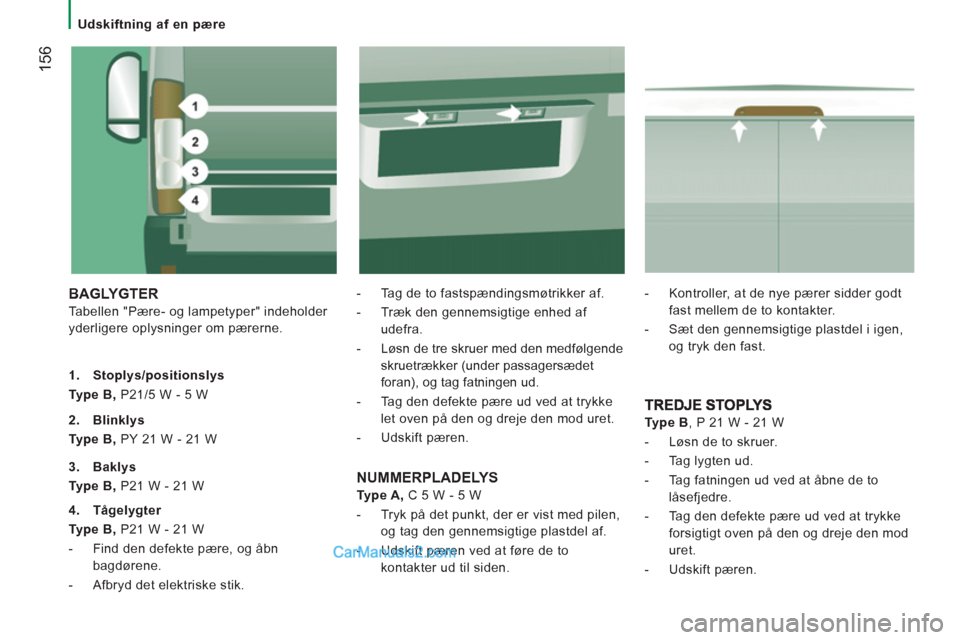

Page 158 of 184
156
Udskiftning af en pære
BAGLYGTER
Tabellen "Pære- og lampetyper" indeholder
yderligere oplysninger om pærerne.
- Tag de to fastspændingsmøtrikker af.
- Træk den gennemsigtige enhed af
udefra.
- Løsn de tre skruer med den medfølgende
skruetrækker (under passagersædet
foran), og tag fatningen ud.
- Tag den defekte pære ud ved at trykke
let oven på den og dreje den mod uret.
- Udskift pæren.
1.
Stoplys/positionslys
Type B,
P21/5 W - 5 W
Type B
, P 21 W - 21 W
- Løsn de to skruer.
- Tag lygten ud.
- Tag fatningen ud ved at åbne de to
låsefjedre.
- Tag den defekte pære ud ved at trykke
forsigtigt oven på den og dreje den mod
uret.
- Udskift pæren.
2.
Blinklys
Type B,
PY 21 W - 21 W
3.
Baklys
Type B,
P21 W - 21 W
4.
Tågelygter
Type B,
P21 W - 21 W
- Find den defekte pære, og åbn
bagdørene.
- Afbryd det elektriske stik.
NUMMERPLADELYS
Type A,
C 5 W - 5 W
- Tryk på det punkt, der er vist med pilen,
og tag den gennemsigtige plastdel af.
- Udskift pæren ved at føre de to
kontakter ud til siden.
- Kontroller, at de nye pærer sidder godt
fast mellem de to kontakter.
- Sæt den gennemsigtige plastdel i igen,
og tryk den fast.

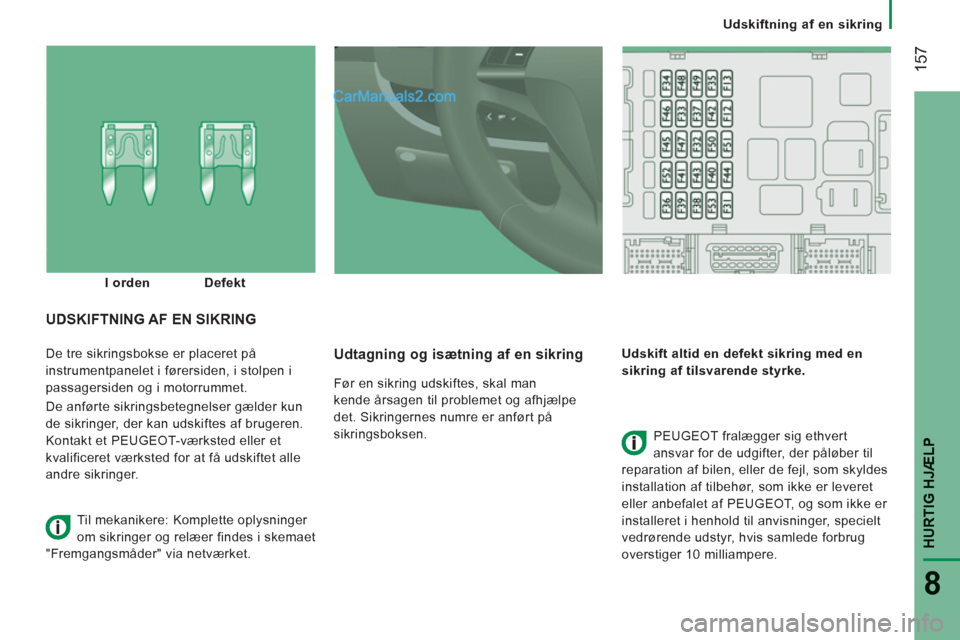

Page 159 of 184
157
HURTIG HJÆLP
8
Udskiftning af en sikring
De tre sikringsbokse er placeret på
instrumentpanelet i førersiden, i stolpen i
passagersiden og i motorrummet.
De anførte sikringsbetegnelser gælder kun
de sikringer, der kan udskiftes af brugeren.
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted for at få udskiftet alle
andre sikringer.
Udtagning og isætning af en sikring
Før en sikring udskiftes, skal man
kende årsagen til problemet og afhjælpe
det. Sikringernes numre er anført på
sikringsboksen.
Udskift altid en defekt sikring med en
sikring af tilsvarende styrke.
UDSKIFTNING AF EN SIKRING
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som skyldes
installation af tilbehør, som ikke er leveret
eller anbefalet af PEUGEOT, og som ikke er
installeret i henhold til anvisninger, specielt
vedrørende udstyr, hvis samlede forbrug
overstiger 10 milliampere.
I orden
Defekt
Til mekanikere: Komplette oplysninger
om sikringer og relæer findes i skemaet
"Fremgangsmåder" via netværket.
Page 160 of 184
158
Udskiftning af en sikring

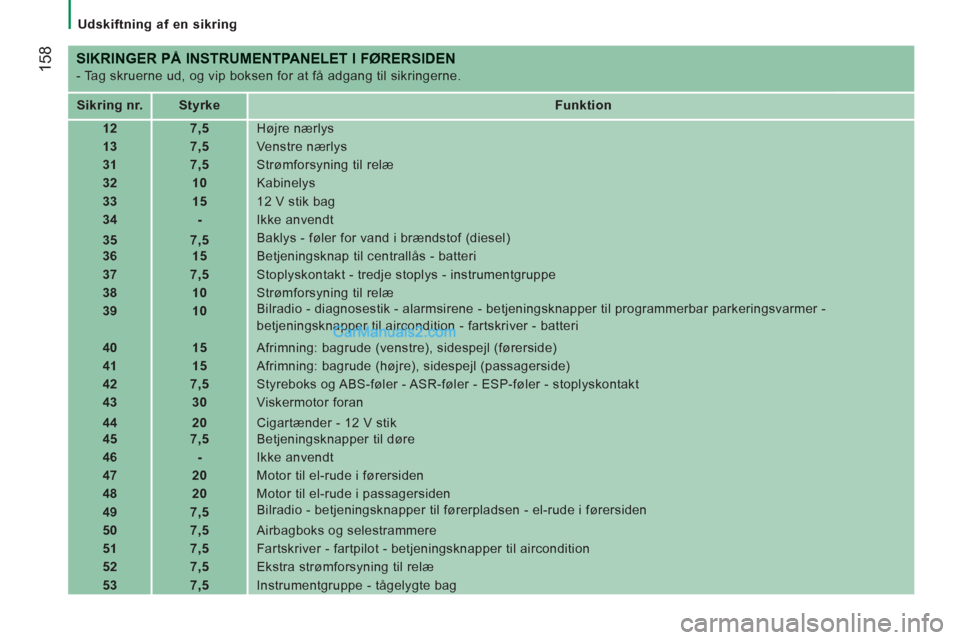

SIKRINGER PÅ INSTRUMENTPANELET I FØRERSIDEN
- Tag skruerne ud, og vip boksen for at få adgang til sikringerne.
Sikring nr.
Styrke
Funktion
12
7,5
Højre nærlys
13
7,5
Venstre nærlys
31
7,5
Strømforsyning til relæ
32
10
Kabinelys
33
15
12 V stik bag
34
-
Ikke anvendt
35
7,5
Baklys - føler for vand i brændstof (diesel)
36
15
Betjeningsknap til centrallås - batteri
37
7,5
Stoplyskontakt - tredje stoplys - instrumentgruppe
38
10
Strømforsyning til relæ
39
10
Bilradio - diagnosestik - alarmsirene - betjeningsknapper til programmerbar parkeringsvarmer -
betjeningsknapper til aircondition - fartskriver - batteri
40
15
Afrimning: bagrude (venstre), sidespejl (førerside)
41
15
Afrimning: bagrude (højre), sidespejl (passagerside)
42
7,
5
Styreboks og ABS-føler - ASR-føler - ESP-føler - stoplyskontakt
43
30
Viskermotor foran
44
20
Cigartænder - 12 V stik
45
7,5
Betjeningsknapper til døre
46
-
Ikke anvendt
47
20
Motor til el-rude i førersiden
48
20
Motor til el-rude i passagersiden
49
7,5
Bilradio - betjeningsknapper til førerpladsen - el-rude i førersiden
50
7,5
Airbagboks og selestrammere
51
7,5
Fartskriver - fartpilot - betjeningsknapper til aircondition
52
7,5
Ekstra strømforsyning til relæ
53
7,5
Instrumentgruppe - tågelygte bag
