Peugeot Boxer 2013 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: Boxer, Model: Peugeot Boxer 2013Pages: 184, velikost PDF: 5.56 MB
Page 1 of 184
Page 2 of 184
Příručka pro u
Page 3 of 184
1

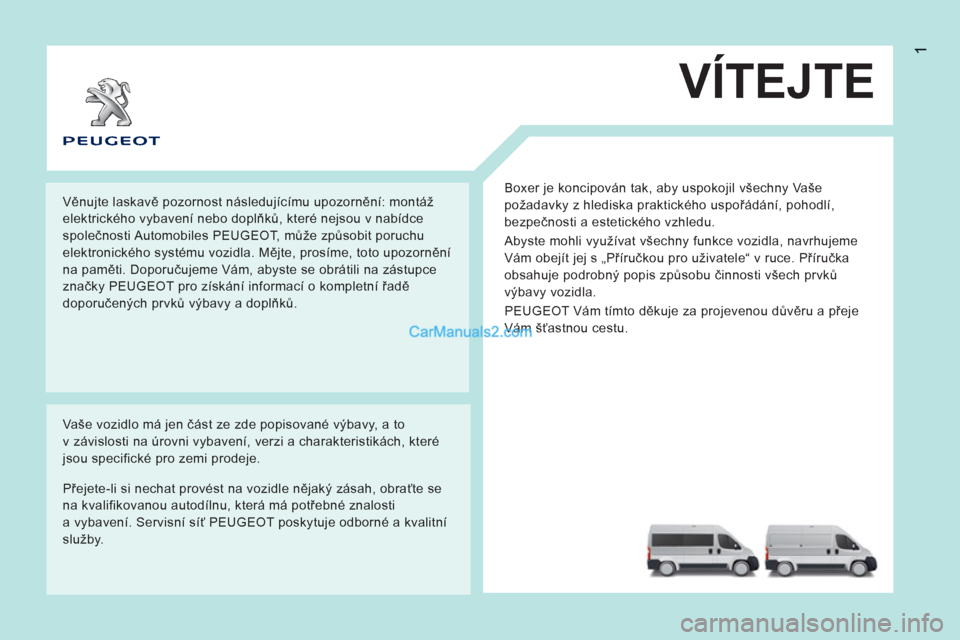

VÍTEJTE
Boxer je koncipován tak, aby uspokojil všechny Vaše
požadavky z hlediska praktického uspořádání, pohodlí,
bezpečnosti a estetického vzhledu.
Abyste mohli využívat všechny funkce vozidla, navrhujeme
Vám obejít jej s „Příručkou pro uživatele“ v ruce. Příručka
obsahuje podrobný popis způsobu činnosti všech prvků
výbavy vozidla.
PEUGEOT Vám tímto děkuje za projevenou důvěru a přeje
Vám šťastnou cestu. Věnujte laskavě pozornost následujícímu upozornění: montáž
elektrického vybavení nebo doplňků, které nejsou v nabídce
společnosti Automobiles PEUGEOT , může způsobit poruchu
elektronického systému vozidla. Mějte, prosíme, toto upozornění
na paměti. Doporučujeme Vám, abyste se obrátili na zástupce
značky PEUGEOT pro získání informací o kompletní řadě
doporučených prvků výbavy a doplňků.
Vaše vozidlo má jen část ze zde popisované výbavy, a to
v závislosti na úrovni vybavení, verzi a charakteristikách, které
jsou specifické pro zemi prodeje.
Přejete-li si nechat provést na vozidle ně
jaký zásah, obraťte se
na kvalifikovanou autodílnu, která má potřebné znalosti
a vybavení. Servisní síť PEUGEOT poskytuje odborné a kvalitní
služby.
Page 4 of 184
2
Obsah
3. ERGONOMIEa POHODLÍ 46-78
Ovladač světel 47stěračů 50Regulátor rychlosti 51Odmrazování a odmlžování 54Topení/ručníklimatizace 56Automatickáklimatizace 58Přídavná topení 60Topení/Klimatizace vzadu 60Programovatelné přídavnétopení 62Přední sedadla 65Přední lavice 67Zadní sedadla 68Prodloužená kabina 70Vnitřní uspořádání vpředu 71Vnitřní uspořádání vzadu75Zpětná zrcátka 77Elektrické ovládání oken 78
Představení 4Vně vozidla 5Otev
Page 5 of 184
3
OBSA
H
Obsah
5. BEZPEČNOST114-1326. DOPLŇKY 133-136
7. OVĚŘOVÁNÍ 137-144
8. RYCHLÁ POMOC145-162
9. TECHNICKÉCHARAKTERISTIKY 163-173Y
Parkovací brzda 114Výstražná světla 114Zvukové výstražné zařízení 115ABS 115AFU 115ASR a ESP 116Omezovač rychlostis pevně nastavenou mezí118Bezpečnostní pásy 119Airbagy 122Neutralizace airbagu spolujezdce 123Dětské sedačky 125Sedačky ISOFIX 129
Tažení přívěsu 133Střešní nosič 135Další doplňky 135
Otevírání kapotymotoru 137Motorový prostor 138Hladina náplní 139Kontroly 141Palivo 144
Autobaterie 145Výměna kola 148Sada pro nouzovouopravu pneumatiky15y1Výměna žárovky 153Výměna pojistky 157Výměna stírací lišty 161Odtažení vozidla 162
Životní prostředí 163Rozměry 164Motory 171Hmotnost vozidlaa přívěsu 172Identifi kační prvky 173
10. UMÍSTĚNÍ174-180
Exteriér 174Místo řidiče 175Interiér 177Charakteristiky -Údržba 178
Dětské sedačky vzadu.
Page 6 of 184
PŘEDSTAVENÍ
V jednotlivých rubrikách Vás následující symboly upozorňují na
informace dle jejich závažnosti: Tento dokument je koncipován tak, aby umožnil rychlé
obeznámení uživatele s novým vozidlem a jeho různými funkcemi.
Jeho čtení je usnadněno rozdělením obsahu do 10 rubrik, které
lze vyhledávat podle jejich specifické barvy. Jednotlivé části
dokumentu probírají v tématických celcích všechny funkce,
kterými může být vozidlo vybaveno.
V rubrice 9 naleznete všechny technické charakteristiky Vašeho
vozidla. Na konci dokumentu se nacházejí vyobrazení karoserie
a interiéru vozidla, která Vám pomohou nalézt výbavu nebo funkci
a číslo stránky s podrobným vysvětlením. Vás směruje k rubrice a části, která obsahuje podrobné
informace o funkci.
Vás upozorňuje na důležitou informaci, související s používáním
vybavení.
Vás upozorňuje na informaci důležitou pro bezpečnost osob
a vybavení ve vozidle.
Page 7 of 184
4
34
2
1
SEZNÁMENÍ S VOZIDLE
M
5
Seznámení s vozidlem
Kamera pro couvání
Kamera se aktivuje automaticky při zařazení
zpětného chodu. Vysílá obraz snímaný za
vozidlem prostřednictvím obrazovky nainstalované
na místě vnitřního zpětného zrcátka.
84
83
48
VNĚ VOZIDLA
Doprovodné osvětlení
„follow me home“
Po vypnutí zapalování a vystoupení
z vozidla zůstanou přední světla ještě po
krátký čas rozsvícená.
Otevírání zadních dveří v úhlu 180°
Po odemknutí vozidla je možno dveře
otevřít o 180° pro usnadnění operací
vykládání/nakládání.
Parkovací asistent vzadu
Po zařazení zpětného chodu upozorní
parkovací asistent řidiče na překážku,
která se eventuálně nachází za vozidlem.
28
Page 8 of 184
222
6
Seznámení s vozidlem
Boční posuvné dveře
Otevření
Přitáhněte madlo směrem k sobě a poté
směrem dozadu.
Dbejte, aby nic nepřekáželo v prostoru
vodítka posunování dveří na podlaze.
Otevřete dveře úplně, aby došlo k zajištění
mechanismu, který je drží v otevřené
poloze.
Nejezděte s otevřenými bočními posuvnými
dveřmi.
27
Klíč s dálkovým ovladačem
2 tlačítka
21
Centrální ruční ovladače
29
OTEVÍRÁNÍ
3 tlačítka Vysunutí / zasunutí klíče.
Odemknutí.
Zamknutí.
Vysunutí / zasunutí klíče.
Odemknutí kabiny.
Odemknutí nákladového prostoru.
Zamknutí vozidla. Zamknutí vozidla.
Odemknutí vozidla.
Zamknutí / odemknutí nákladového
prostoru.
Page 9 of 184
2271
SEZNÁMENÍ S VOZIDLE
M
7
Seznámení s vozidlem
Otevření
Přitáhněte madlo směrem k sobě.
Zavření
Při zavírání začněte nejprve levým křídlem,
poté zavřete pravé křídlo.
Zadní dveře
Otevření v úhlu 180°
Stlačte ovladač na dveřním panelu pro
zvětšení úhlu otevření dveří.
Palivová nádrž
Otevření klapky uzávěru palivové nádrže.
Zavěšení uzávěru nádrže.
Objem nádrže: přibližně 90 litrů.
28
OTEVÍRÁNÍ
28
144
Page 10 of 184
8
Seznámení s vozidlem
UVNITŘ VOZIDLA
Místo řidiče
1.
Pojistková skřínka.
2.
Programovatelné topení.
3.
Ovladač regulátoru rychlosti.
4.
MODE, konfigurace a osobní
nastavení / reostat osvětlení /
nastavení sklonu světlometů.
5.
Ovladač vnějšího osvětlení
a směrových světel.
6.
Přístrojová deska s displejem.
7.
Ovladač stěračů / ostřikovačů /
palubního počítače.
8.
Spínací skřínka.
9.
Airbag řidiče / zvukové výstražné
zařízení.
