Peugeot Boxer 2013 Instruktionsbog (in Danish)

169
9
TEKNISKE SPECIFIKATIONER

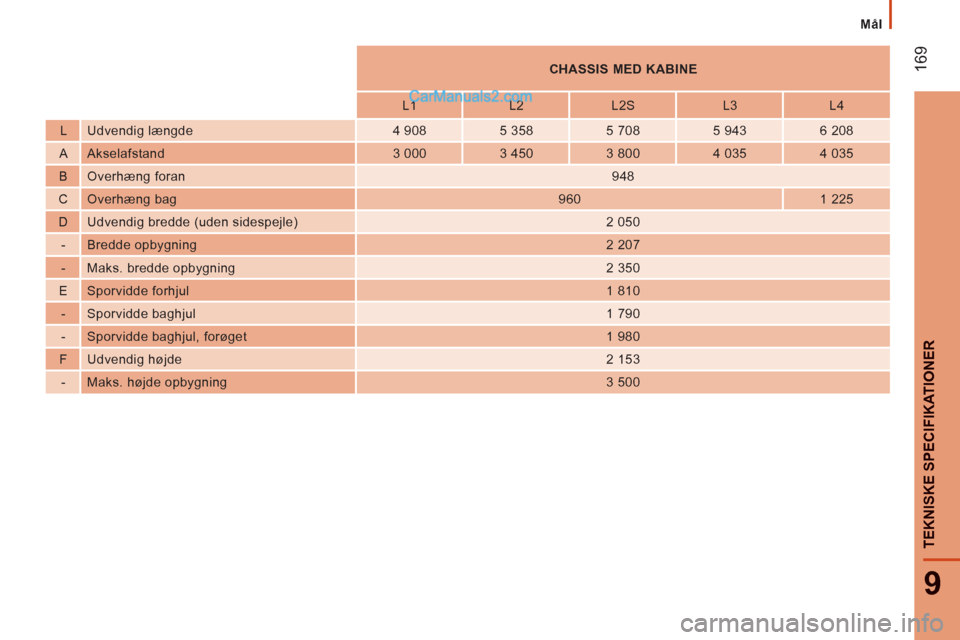

CHASSIS MED KABINE






L1
L2
L2S
L3
L4

L Udvendig længde
4 908
5 358
5 708
5 943
6 208

A Akselafstand
3 000
3 450
3 800
4 035
4 035

B Overhæng foran

948

C Overhæng bag
960
1 225

D Udvendig bredde (uden sidespejle)
2 050

- Bredde opbygning
2 207

- Maks. bredde opbygning
2 350

E Sporvidde forhjul

1 810

- Sporvidde baghjul
1 790

- Sporvidde baghjul, forøget
1 980

F Udvendig højde

2 153

- Maks. højde opbygning
3 500 Må
l

17
0

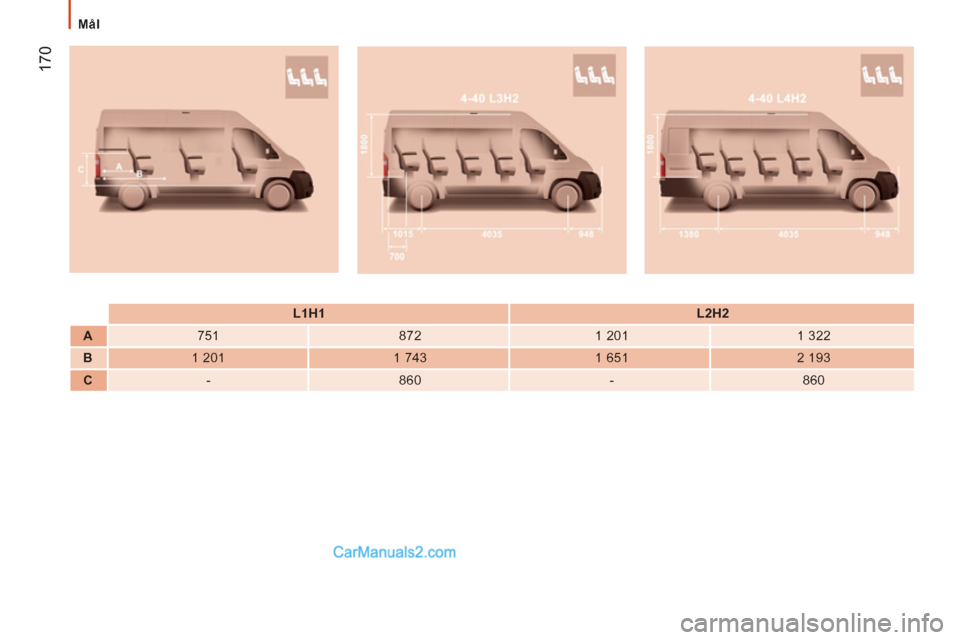

L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860 Må
l

17
1
9
TEKNISKE SPECIFIKATIONER


Dieselmotorer

Kvaliteten af brændstoffet, som dieselmotorerne bruger


Dieselmotorer er perfekt kompatible med biobrændstof, som er i overensstemmelse med de aktuelle og kommende europæiske standarder
(diesel, som overholder normen EN 590 og er blandet med biobrændstof, som overholder normen EN 14214), der distribueres via standere
på tankstationerne (kan indeholde 0 - 7% fedtsyre-methyl-ester).
Biobrændstoffet B30 kan anvendes til visse dieselmotorer. Denne anvendelse kræver dog, at de særlige serviceforhold nøje overholdes.
Kontakt et aut. PEUGEOT-værksted.
Brug af andre typer af (bio)brændsel (rene eller fortyndede vegetabilske eller animalske olier, fyringsolie m.m.) er strengt forbudt (risiko for
beskadigelse af motoren og brændstofkredsløbet).

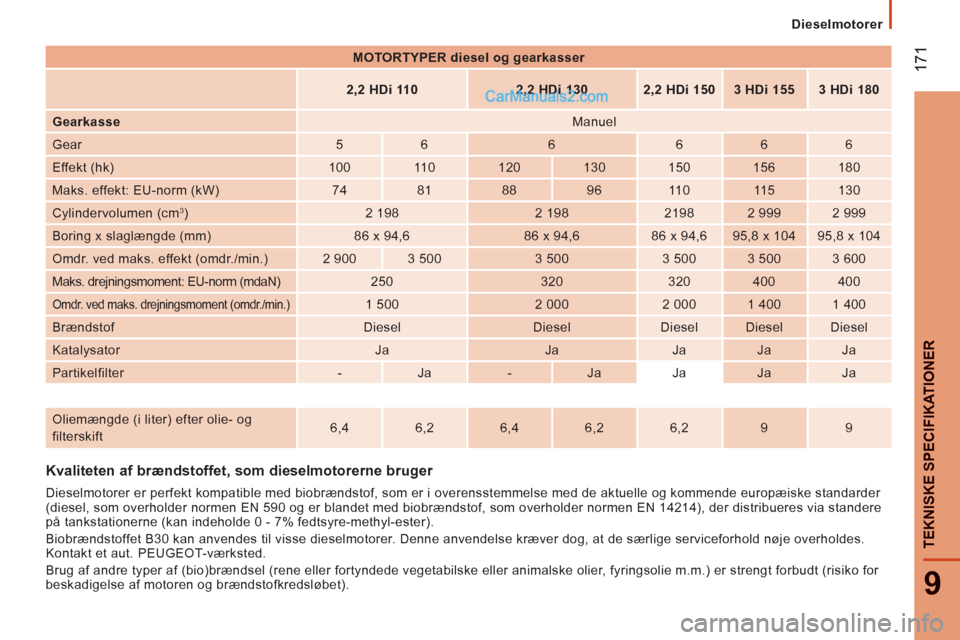

MOTORTYPER diesel og gearkasser





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Gearkasse

Manuel
Gear
5
6
6
6
6
6
Effekt (hk)
100
11 0
120
130
150
156
180
Maks. effekt: EU-norm (kW)
74
81
88
96
11 0
11 5
130
Cylindervolumen (cm
3
)
2 198
2 198
2198
2 999
2 999
Boring x slaglængde (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Omdr. ved maks. effekt (omdr./min.)
2 900
3 500
3 500
3 500
3 500
3 600
Maks. drejningsmoment: EU-norm (mdaN)
250
320
320
400
400

Omdr. ved maks. drejningsmoment (omdr./min.)

1 500
2 000
2 000
1 400
1 400
Brændstof
Diesel
Diesel
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Ja
Ja
Partikelfilter
-
Ja
-
Ja
Ja
Ja
Ja





Oliemængde (i liter) efter olie- og
filterskift
6,4
6,2
6,4
6,2
6,2
9
9

172
Vægte
VÆGTE



Dimensioner


Betegnelser


Tilladt totalvægt i kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Der henvises til din registreringsattest.
I hvert land er det vigtigt at overholde den pågældende lovgivning for, hvor meget last der må trækkes. Kontakt et PEUGEOT-værksted for
at kende bilens muligheder for træk og dens tilladte totalvægt inkl. anhænger.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over 37 °C, bør
totalvægten derfor begrænses.
Dette skema viser den tilladte totalvægt afhængigt af bilens dimensioner og betegnelse.

Vægtoverførsel
Når det trækkende køretøj ikke overstiger den tilladte totalvægt, kan denne vægt overføres til anhængeren.
Den angivne vægt for anhængeren og den tilladte totalvægt med anhænger må under ingen omstændigheder overskrides.
Overhold bilens trækevne.

17
3
9
TEKNISKE SPECIFIKATIONER

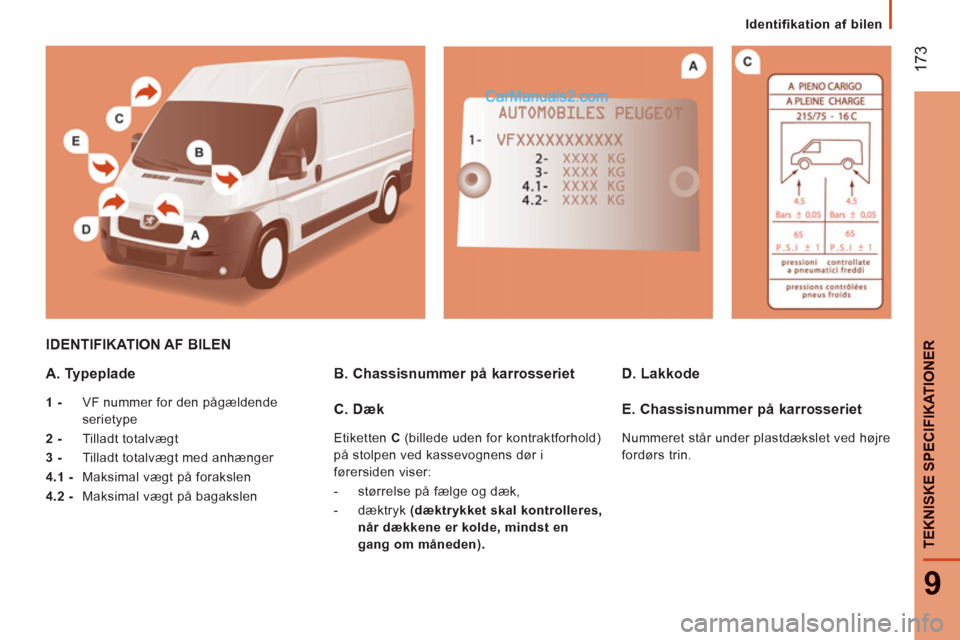

Identifikation af bilen
IDENTIFIKATION AF BILEN
A. Typeplade

1 -
VF nummer for den pågældende
serietype

2 -
Tilladt totalvægt

3 -
Tilladt totalvægt med anhænger

4.1 -
Maksimal vægt på forakslen

4.2 -
Maksimal vægt på bagakslen


B. Chassisnummer på karrosseriet D. Lakkode

C. Dæk

Etiketten C
(billede uden for kontraktforhold)
på stolpen ved kassevognens dør i
førersiden viser:


- størrelse på fælge og dæk,

- dæktryk (dæktrykket skal kontrolleres,
når dækkene er kolde, mindst en
gang om måneden).


E. Chassisnummer på karrosseriet

Nummeret står under plastdækslet ved højre
fordørs trin.

174
Udvendigt



UDVENDIGT


Baglygter, afviserblink,
3. stoplys,
tågelygte 36, 47, 153, 156
Venstre side:
tankdæksel, brændstoftank 144
Afbrydelse af brændstoftilførsel 144

Lastrum 75-76
Bagdøre 28

Nummerpladelys 156

Parkeringshjælp 83

Reservehjul, donkraft, skift af et hjul,
værktøj, dækreparationssæt 148-152
Oppumpning, dæktryk 173

Bugsering, løft 162
Anhænger, kugle 133-134
Dimensioner 164-170

Tilbehør 135-136
Tagbagagebærer 135

Bremser, bremseklodser 139, 141
ABS, EBD 115
EVA bremseassistent 115
ASR, ESP 116-117
Dæk, tryk 173
Pneumatisk affjedring 86
Nøgle, fjernbetjening, batteri 21-23
Start af bilen 41-42
Centrallås 29
Kodekort 25
Alarm 26

Vinduesviskerblad 161
Sidespejle 77
Sideblinklys 155

Forlygter, tågelygte,
afviserblink 153-155
Indstilling af forlygtehøjde 49
Lygtevaskere 50
Udskiftning af en pære 153-155

Åbning/lukning af døre 27-29
Nøgle 23
Åbning af motorhjelm, holder 137
Autoclose-funktion 81

17
5

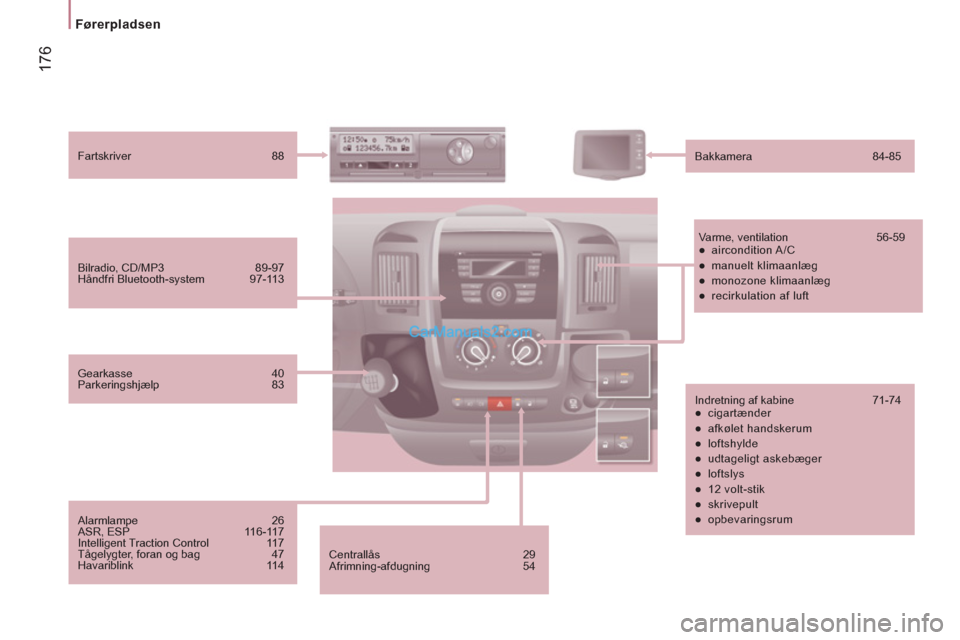

Førerpladsen
10
LOKALISERING
FØRERPLADSEN

Instrumentgrupper, displays, målere 30
Kontrollamper 31-37
Indikatorer, måler 38-39

Lygtekontakter 47
Automatisk lygtetænding 48
Guide me home-lys 48
Parkeringslys 49

Åbning af motorhjelm 137

Sikringer 157-160

Mode, konfiguration af bilen 79-82
Ekstra programmerbart
varmesystem 62-64
Ekstra varmesystem,
klimaanlæg bag 60-61
Pneumatisk affjedring 86
Stop & Start 43-45
Indstilling af lygtehøjde 49
Instrumentbelysning 39
Indstilling af klokkeslæt 81
Vinduesvisker foran og bag 50
Rude-/lygtevasker 50
Instrumentbordscomputer-MODE 79-82

Starter, tænding 41
Start på en skråning 42

Fartpilot 51-53
Fast hastighedsbegrænser 118
Rat, indstilling af dybde 40
Horn 115
Førerpladsen 8

El-ruder, sidespejle 77-78
Låsning af lastrum 29

17
6
Førerpladsen



Centrallås 29
Afrimning-afdugning 54
Bilradio, CD/MP3 89-97
Håndfri Bluetooth-system 97-113
Fartskriver 88

Bakkamera 84-85

Varme, ventilation 56-59


●
aircondition A/C

●
manuelt klimaanlæg

●
monozone klimaanlæg

●
recirkulation af luft


Indretning af kabine 71-74


●
cigartænder

●
afkølet handskerum

●
loftshylde

●
udtageligt askebæger

●
loftslys

●
12 volt-stik

●
skrivepult

●
opbevaringsrum



Gearkasse 40
Parkeringshjælp 83

Alarmlampe 26
ASR, ESP 116-117
Intelligent Traction Control 117
Tågelygter, foran og bag 47
Havariblink 114

17
7

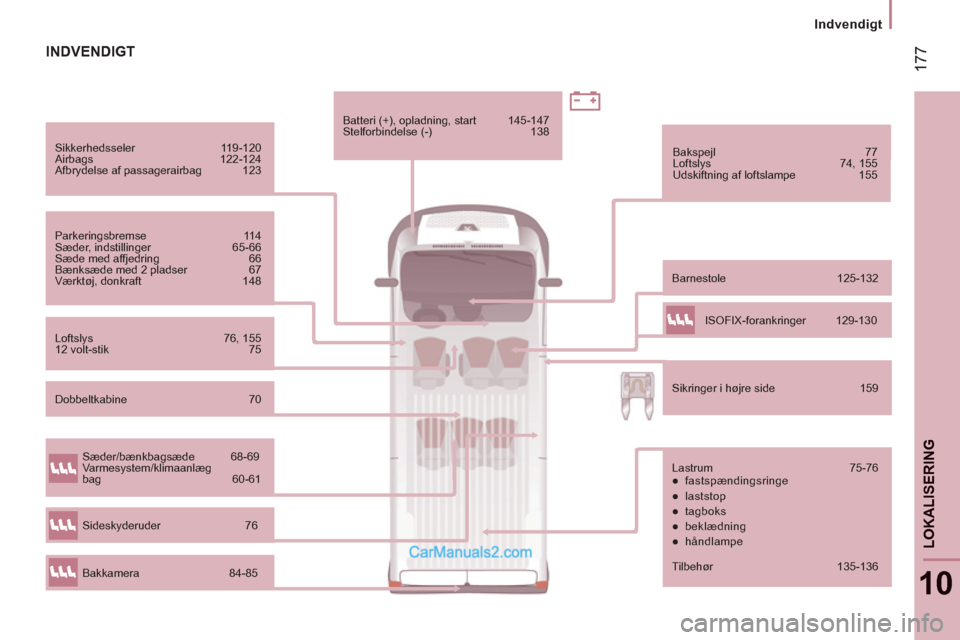

Indvendigt
10
LOKALISERING

Sikkerhedsseler 119-120
Airbags 122-124
Afbrydelse af passagerairbag 123

Parkeringsbremse 114
Sæder, indstillinger 65-66
Sæde med affjedring 66
Bænksæde med 2 pladser 67
Værktøj, donkraft 148
Barnestole 125-132
Bakspejl 77
Loftslys 74, 155
Udskiftning af loftslampe 155

Loftslys 76, 155
12 volt-stik 75
Batteri (+), opladning, start 145-147
Stelforbindelse (-) 138

Sikringer i højre side 159
INDVENDIGT


Lastrum 75-76


●
fastspændingsringe

●
laststop

●
tagboks

●
beklædning

●
håndlampe

Sæder/bænkbagsæde 68-69
Varmesystem/klimaanlæg
bag 60-61

Bakkamera 84-85
Sideskyderuder 76
ISOFIX-forankringer 129-130

Dobbeltkabine 70

Tilbehør 135-136

17
8

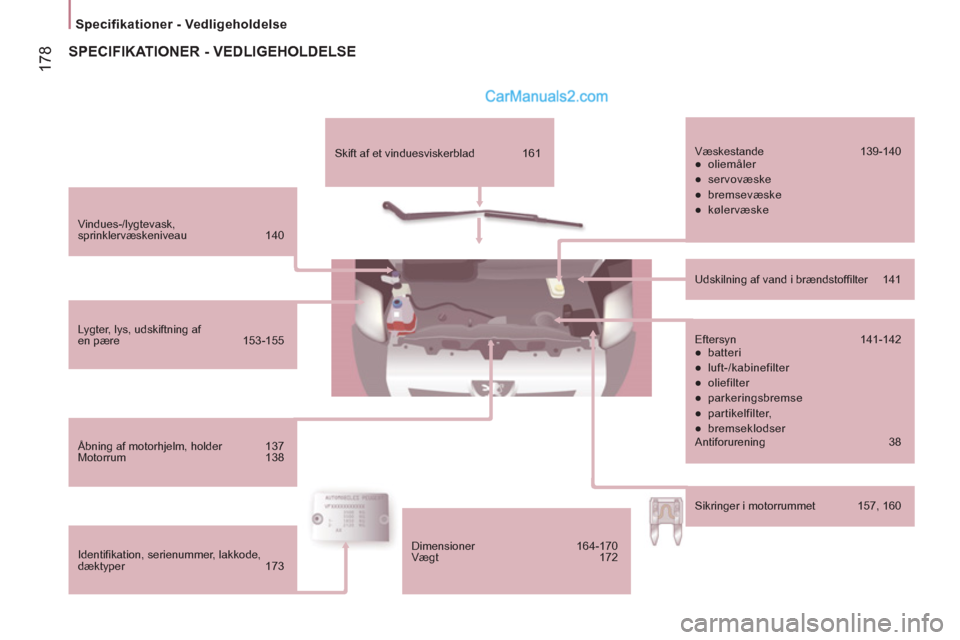

Specifikationer - Vedligeholdelse



Vindues-/lygtevask,
sprinklervæskeniveau 140

Lygter, lys, udskiftning af
en pære 153-155

Åbning af motorhjelm, holder 137
Motorrum 138

Identifikation, serienummer, lakkode,
dæktyper 173
Skift af et vinduesviskerblad 161
Væskestande 139-140


●
oliemåler

●
servovæske

●
bremsevæske

●
kølervæske

Udskilning af vand i brændstoffilter 141

Eftersyn 141-142


●
batteri

●
luft-/kabinefilter

●
oliefilter

●
parkeringsbremse

●
partikelfilter,

●
bremseklodser
Antiforurening 38

Sikringer i motorrummet 157, 160


SPECIFIKATIONER - VEDLIGEHOLDELSE


Dimensioner 164-170
Vægt 172
