ESP Peugeot Boxer 2013 Instruktionsbog (in Danish)

3
INDHOLDSFORTEGNELS
E

Indholdsfortegnelse
5. SIKKERHED 114-1326. TILBEHØR 133-136
7. EFTERSYN 137-144
8. HURTIG HJÆLP145-162
9. TEKNISKE SPECIFIKA-TIONER 163-173R
Parkeringsbremse 114Havariblink 114Horn 115ABS 115Bremseassistent 115ASR og ESP 116Fast hastighedsbegrænsning118Sikkerhedsseler 119Airbags 122Afbrydelse af passagerairbag 123Barnesæder 125Isofix-barnestole 129
Tilkobling af anhænger 133Tagbagagebærer 135Andet tilbehør 135
Åbning af motorhjelmen 137Motorrum 138Væskestande 139Eftersyn 141Brændstof 144
Batteri 145Udskiftning af et hjul 148Dækreparationssæt 151Udskiftning af en pære 153Udskiftning af en sikring 157Udskiftning af et viskerblad161Bugsering af bilen 162
Miljø 163Dimensioner 164Motortyper 171Vægte 172Identifikationaf bilen 173
10. LOKALISERING 174-180
Udvendigt 174Førerpladsen 175Indvendigt 177Specifikationer - Vedligeholdelse 178

Barnesæder bag.

523
5
1
ET HURTIGT OVERBLI
K
11
Et hurtigt overblik

INDRETNING



1.
Oplåsning af grebet

2.
LÃ¥sning af grebet

3.
Indstilling af rattets dybde
Manuel indstilling af rattets
dybde
Indstilling af sidespejle
Sidespejlene er inddelt i to zoner: A og B.

1. Sidespejl i førerside:

A1-
Indstilling opad af spejlet

B1-
Indstilling nedad af spejlet

2. Sidespejl i passagerside:

A2-
Indstilling opad af spejlet

B2-
Indstilling nedad af spejlet

40

77

Sikkerhedssele foran
Spændt sele
Indstilling i højden

11 9


11 9

4321
ET HURTIGT OVERBLI
K
17
Et hurtigt overblik

Fartpilot
En kontrollampe i omdrejningstælleren
informerer om fartpilotfunktionen.

51



Hjælp til start på skrånende vej (Hill Holder Control)

Denne funktion, som er forbundet med ESP,
gør det nemmere at starte på en skråning
og aktiveres under følgende betingelser:


- Bilen holder stille med motoren i gang.

- Vejens hældning overstiger 5%.

42

Pneumatisk affjedring
Med dette system kan bagendens højde
ændres, så det er nemmere at læsse eller
aflæsse bilen.
Tryk på kontakten og slip den for at standse
bevægelsen. Ved hvert tryk øges der med et
niveau: +1 til +3.
Tryk på kontakten og slip den for at standse
bevægelsen. Ved hvert tryk sænkes der
med et niveau: -1 til -3.
Kørsel med for høj eller for lav læssehøjde
kan ødelægge undervognens komponenter.

86

Afbrudt funktion Valgt funktion

KØRSEL

34


Førerpladsen

Kontrollampen for
er
angiver
Løsning - handling


ASR/ESP blinker. at systemet er aktiveret. Systemet forbedrer bilens trækkraft og stabilitet.
tændt, ledsaget
af et lydsignal
og en besked på
displayet. en funktionsfejl eller en fejl
i systemet til starthjælp på
skråning. Kontakt et aut. PEUGEOT-værksted.
Punkt 5 i afsnittet "Sikkerhed under kørsel".
tændt. en fejl i Intelligent Traction
Control.

Antiforurening tændt. en regenerering af partikelfiltret. Det anbefales at lade motoren være i gang, indtil
kontrollampen slukker, for at regenereringsfasen
afsluttes. Punkt 7 i afsnittet "Kontrol".

Antiforureningssystem
tændt. en fejl i systemet. Få systemet kontrolleret hurtigst muligt på et aut.
PEUGEOT-værksted.


Afbrydelse af
passagerens
frontairbag tændt. at denne airbag tilsigtet er blevet
afbrudt, fordi en barnestol er
installeret bagudvendt på sædet. Konfigurer indstillingen i menuen MODE for
instrumentbordscomputeren. Punkt 4 i afsnittet "Mode".

Elektronisk
startspærre tændt. tændingsnøglen, der er isat,
blev ikke genkendt.
Bilen kan ikke starte. Udskift nøglen, og få den defekte nøgle kontrolleret på
et aut. PEUGEOT-værksted. Punkt 2 i afsnittet "Åbning
af bilen".

Bremseklodser
foran tændt. at bremseklodserne er slidte. Få bremseklodserne udskiftet på et aut.
PEUGEOT-værksted.

42


Start og stop


HILL HOLDER CONTROL (HJÆLP TIL
START PÃ… SKRÃ…NENDE VEJ)
Denne funktion, som er forbundet med ESP-
systemet, gør det nemmere at starte bilen
på en skrånende vej og aktiveres under
følgende forhold:


- Bilen skal være standset, motoren køre
og bremsepedalen skal være aktiveret.

- Vejens hældning må ikke være på mere
end 5%.

- Ved kørsel opad skal gearkassen stå i
frigear eller i andet gear end bakgear.

- Ved kørsel nedad skal bakgearet være
tilkoblet.
Hill Holder Control-funktionen er en komfort,
der giver større køreglæde. Det er hverken
en automatisk parkering af bilen eller en
automatisk parkeringsbremse. Funktion
Du kan starte bilen på en skråning uden
anvendelse af parkeringsbremsen, ved at
træde bremsepedalen og koblingspedalen
ned. Herefter har du ca. 2 sekunder fra
bremsepedalen slippes til at sætte i gang,
uden at bilen ruller tilbage.
I startfasen deaktiveres funktionen
automatisk ved langsomt at mindske
bremsetrykket. I denne fase høres der typisk
støj en mekanisk støj fra bremserne, som
angiver, at bilen snart ruller.


Funktionsfejl

Hvis der opstår en funktionsfejl
ved systemet, tænder denne
kontrollampe efterfulgt af et
lydsignal, og en meddelelse vises
på displayet. Kontakt et aut.
PEUGEOT-værksted eller et andet kvalificeret
værksted for at få systemet efterset. Hill Holder Control deaktiveres i følgende
situationer:


- NÃ¥r koblingspedalen er sluppet.

- NÃ¥r parkeringsbremsen er trukket.

- NÃ¥r motoren er slukket.

- Når motoren går i stå.

52

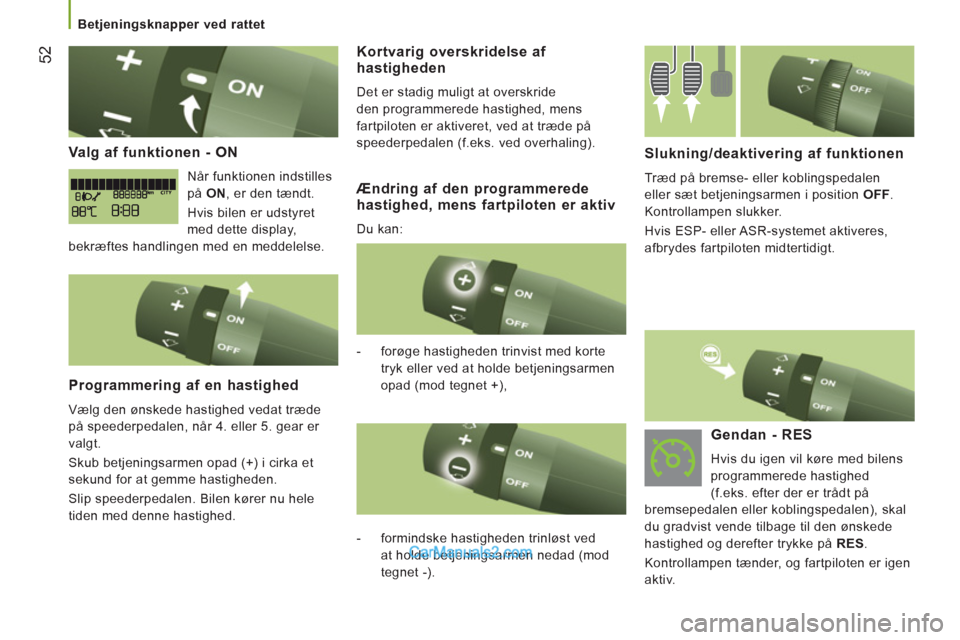

Valg af funktionen - ON

NÃ¥r funktionen indstilles
på ON
, er den tændt.
Hvis bilen er udstyret
med dette display,
bekræftes handlingen med en meddelelse.


Programmering af en hastighed

Vælg den ønskede hastighed vedat træde
på speederpedalen, når 4. eller 5. gear er
valgt.
Skub betjeningsarmen opad (+) i cirka et
sekund for at gemme hastigheden.
Slip speederpedalen. Bilen kører nu hele
tiden med denne hastighed.


Slukning/deaktivering af funktionen

Træd på bremse- eller koblingspedalen
eller sæt betjeningsarmen i position OFF
.
Kontrollampen slukker.
Hvis ESP- eller ASR-systemet aktiveres,
afbrydes fartpiloten midtertidigt.


- forøge hastigheden trinvist med korte
tryk eller ved at holde betjeningsarmen
opad (mod tegnet +),
Kortvarig overskridelse af hastigheden
Det er stadig muligt at overskride
den programmerede hastighed, mens
fartpiloten er aktiveret, ved at træde på
speederpedalen (f.eks. ved overhaling).

- formindske hastigheden trinløst ved
at holde betjeningsarmen nedad (mod
tegnet -).



Gendan - RES

Hvis du igen vil køre med bilens
programmerede hastighed
(f.eks. efter der er trådt på
bremsepedalen eller koblingspedalen), skal
du gradvist vende tilbage til den ønskede
hastighed og derefter trykke på RES
.
Kontrollampen tænder, og fartpiloten er igen
aktiv.

Ændring af den programmerede
hastighed, mens fartpiloten er aktiv
Du kan:

Bet
jeningsknapper ved rattet

54

Ventilation
VENTILATION

AFRIMNING OG AFDUGNING


Manuel funktion
Indstil betjeningsgrebet på denne
indstilling for luftfordeling.
Hurtig og effektiv afrimning og
afdugning af forruden:
Afrimning af bagruden og
sidespejlene
Funktionen virker kun, når
motoren kører. Tryk på denne
tast for hurtigt at afrime bagruden
og sidespejlene.
Funktionen slukker af sig selv for at undgå
unødvendigt strømforbrug. Den afbrydes,
når motoren standses, men fortsætter når
motoren tændes igen næste gang.
Tryk på denne tast for at slukke funktionen.


- Vælg en højere styrke på lufttilførslen ,
Vælg igen positionen for
frisklufttilførsel for at forny luften
i kabinen.
Forrude og sideruder
Luftdyserne, der sidder under forruden,
og luftdyserne i siden til sideruderne gør
afrimningen og afdugningen mere effektiv.
Disse luftudgange må ikke tildækkes.
Pollenfilteret sørger for en permanent og
effektiv filtrering af støv.
Recirkulation af luften (aktiveres af føreren
eller passageren) afspærrer kabinen
mod luft udefra. Denne indstilling bør kun
bruges i kortere tidsrum. Den normale
driftsindstilling er med frisklufttilførslen åben.
- Indstil betjeningsknappen for
frisklufttilførsel på recirkulering
af luften et øjeblik.





Med Stop & Start er STOP-funktionen
ikke tilgængelig, så længe afdugning af
bagruden er aktiveret.

77
3
ERGONOMI OG KOMFORT
Sidespejle og ruder

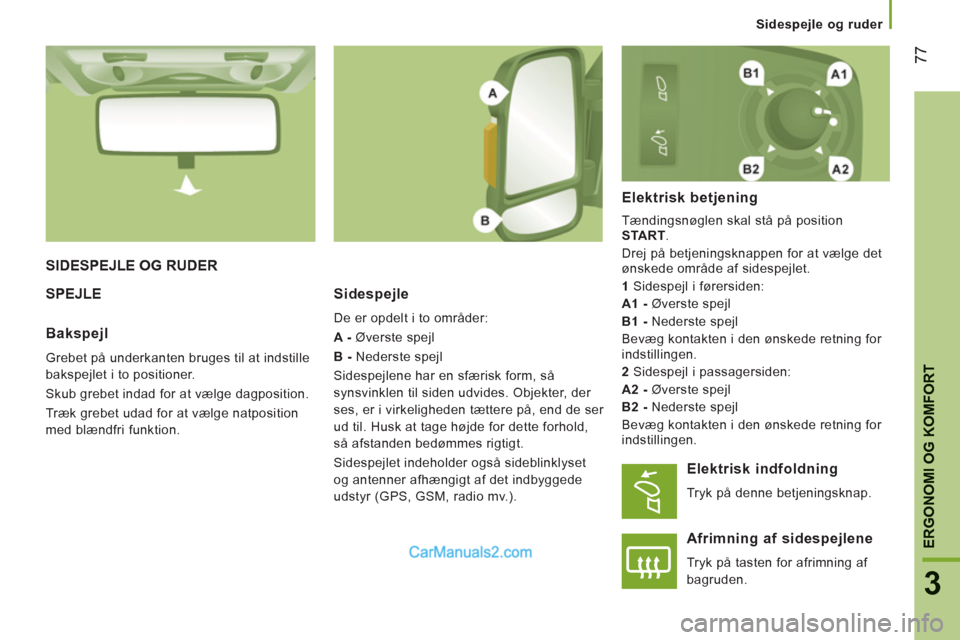

SIDESPEJLE OG RUDER
SPEJLE
Sidespejle

De er opdelt i to områder:

A -
Øverste spejl

B -
Nederste spejl
Sidespejlene har en sfærisk form, så
synsvinklen til siden udvides. Objekter, der
ses, er i virkeligheden tættere på, end de ser
ud til. Husk at tage højde for dette forhold,
så afstanden bedømmes rigtigt.
Sidespejlet indeholder også sideblinklyset
og antenner afhængigt af det indbyggede
udstyr (GPS, GSM, radio mv.).
Elektrisk betjening

Tændingsnøglen skal stå på position
START
.
Drej på betjeningsknappen for at vælge det
ønskede område af sidespejlet.

1
Sidespejl i førersiden:

A1 -
Øverste spejl

B1 -
Nederste spejl
Bevæg kontakten i den ønskede retning for
indstillingen.

2
Sidespejl i passagersiden:

A2 -
Øverste spejl

B2 -
Nederste spejl
Bevæg kontakten i den ønskede retning for
indstillingen.
Bakspejl

Grebet på underkanten bruges til at indstille
bakspejlet i to positioner.
Skub grebet indad for at vælge dagposition.
Træk grebet udad for at vælge natposition
med blændfri funktion.
Elektrisk indfoldning

Tryk på denne betjeningsknap.
Afrimning af sidespejlene

Tryk på tasten for afrimning af
bagruden.

78


Sidespejle og ruder

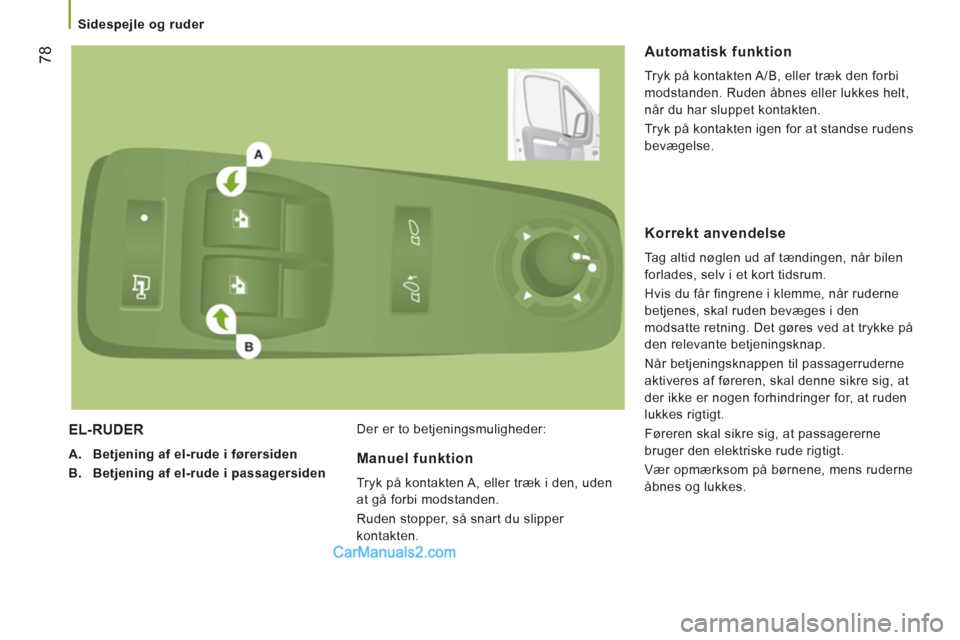

EL-RUDER



A.
Betjening af el-rude i førersiden

B.
Betjening af el-rude i passagersiden
Der er to betjeningsmuligheder:


Automatisk funktion

Tryk på kontakten A/B, eller træk den forbi
modstanden. Ruden åbnes eller lukkes helt,
når du har sluppet kontakten.
Tryk på kontakten igen for at standse rudens
bevægelse.


Manuel funktion

Tryk på kontakten A, eller træk i den, uden
at gå forbi modstanden.
Ruden stopper, så snart du slipper
kontakten.




Korrekt anvendelse

Tag altid nøglen ud af tændingen, når bilen
forlades, selv i et kort tidsrum.
Hvis du får fingrene i klemme, når ruderne
betjenes, skal ruden bevæges i den
modsatte retning. Det gøres ved at trykke på
den relevante betjeningsknap.
NÃ¥r betjeningsknappen til passagerruderne
aktiveres af føreren, skal denne sikre sig, at
der ikke er nogen forhindringer for, at ruden
lukkes rigtigt.
Føreren skal sikre sig, at passagererne
bruger den elektriske rude rigtigt.
Vær opmærksom på børnene, mens ruderne
Ã¥bnes og lukkes.

100

HÃ¥ndfri Bluetooth-system
NÃ¥r telefonen beder om det, skal du
indtaste den PIN-kode, der vises på
instrumentgruppen.
Når registreringen er korrekt udført,
meddeler systemet "Connecting" (tilslutter).
Navnet på den telefon, som er identificeret,
vises på instrumentgruppens display, og
registreringen bekræftes.

"Settings"\wait for a response\"Pairing"
(indstillinger\afvent svar\gem)


PIN-kode
Registrering/tilkobling af en mobiltelefon
Når en mobiltelefon tilkobles, lærer
bilens Bluetooth
®-system at genkende
mobiltelefonen.
Aktiver Bluetooth
®-funktionen i telefonen og
visningen af dit udstyr.
MOBILTELEFON MED HÃ…NDFRI FUNKTION

Slå tændingen til, og åbn
hovedmenuen.
Vælg SETTINGS (indstillinger)
Godkend
Vælg PAIRING (gem)
Godkend Denne kode, som bruges til
at genkende mobiltelefonen,
oprettes vilkårligt af
systemet.
Den vises på instrumentgruppens display og
gentages mundtligt af systemet.
PIN-koden er uafhængig af SIM-kortet og
adgangskoden til mobiltelefonen.
Koden skal ikke gemmes, når først telefonen
er registreret.
Hvis du skifter mobiltelefon, skal tilkoblingen
foretages igen, og du får tildelt en ny PIN-
kode.
Søg efter den indstilling, der
viser det Bluetooth
®-system, som
telefonen har fundet.
NÃ¥r systemet er identificeret,
vises en meddelelse på telefonen
(My car, ...).
Hvis der trykkes på MAIN eller
ESC under registreringsfasen, kan
proceduren blive annulleret.
Hvis registreringen mislykkes, vises en
fejlmeddelelse. Gentag i så fald proceduren.
