Peugeot Boxer 2013 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: Boxer, Model: Peugeot Boxer 2013Pages: 184, PDF Size: 5.86 MB
Page 31 of 184

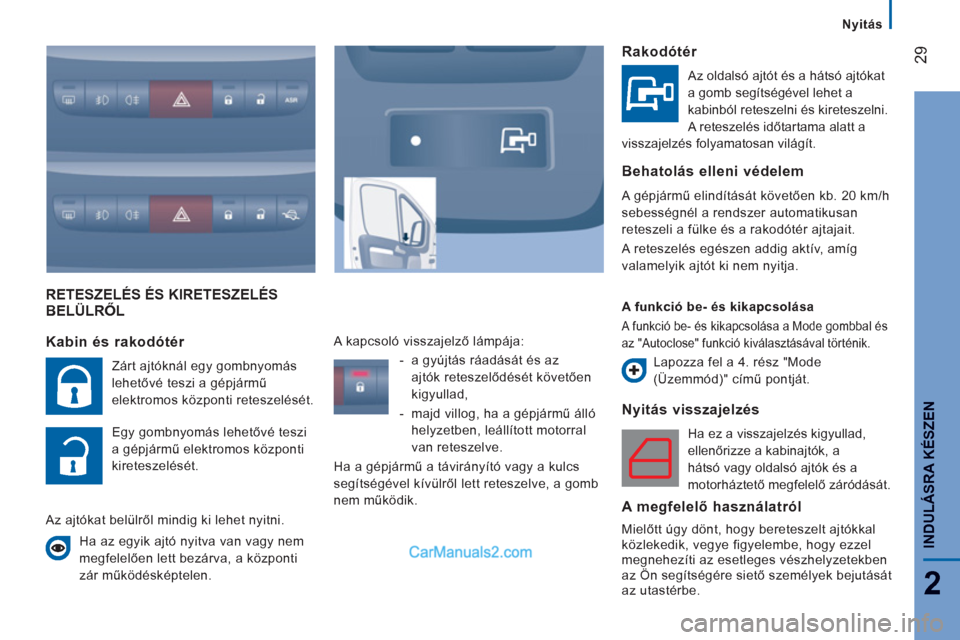

29
2
Nyitás
INDULÁSRA KÉSZE
N
RETESZELÉS ÉS KIRETESZELÉS
BELÜLRŐL
Nyitás visszajelzés
Ha ez a visszajelzés kigyullad,
ellenőrizze a kabinajtók, a
hátsó vagy oldalsó ajtók és a
motorháztető megfelelő záródását.
A megfelelő használatról
Mielőtt úgy dönt, hogy bereteszelt ajtókkal
közlekedik, vegye figyelembe, hogy ezzel
megnehezíti az esetleges vészhelyzetekben
az Ön segítségére siető személyek bejutását
az utastérbe.
Kabin és rakodótér
Zárt ajtóknál egy gombnyomás
lehetővé teszi a gépjármű
elektromos központi reteszelését.
Egy gombnyomás lehetővé teszi
a gépjármű elektromos központi
kireteszelését.
Az ajtókat belülről mindig ki lehet nyitni.
Ha az egyik ajtó nyitva van vagy nem
megfelelően lett bezárva, a központi
zár működésképtelen. A kapcsoló visszajelző lámpája:
- a gyújtás ráadását és az
ajtók reteszelődését követően
kigyullad,
- majd villog, ha a gépjármű álló
helyzetben, leállított motorral
van reteszelve .
Ha a gépjármű a távirányító vagy a kulcs
segítségével kívülről lett reteszelve, a gomb
nem működik.
Rakodótér
Az oldalsó ajtót és a hátsó ajtókat
a gomb segítségével lehet a
kabinból reteszelni és kireteszelni.
A reteszelés időtartama alatt a
visszajelzés folyamatosan világít.
Behatolás elleni védelem
A gépjármű elindítását követően kb. 20 km/h
sebességnél a rendszer automatikusan
reteszeli a fülke és a rakodótér ajtajait.
A reteszelés egészen addig aktív, amíg
valamelyik ajtót ki nem nyitja.
A funkció be- és kikapcsolása
A funkció be- és kikapcsolása a Mode gombbal és
az "Autoclose" funkció kiválasztásával történik.
Lapozza fel a 4. rész "Mode
(Üzemmód)" című pontját.
Page 32 of 184
30
Vezetőhely
KOMBINÁLT KIJELZŐ
1.
Kilométer- / mérföldszámláló.
2.
Kijelző.
3.
Fedélzeti műszerek.
4.
Fordulatszámmérő.
VEZETŐHELY
Kombinált kijelző 1. változat
-
Pontos idő,
-
Megtett kilométer/mérföld,
-
Hatótávolság,
-
Üzemanyag-fogyasztás,
- Átla
gsebesség,
-Fényszórók fénynyalábjának magassága,
-
A MODE gombbal programozható
sebességtúllépés figyelmeztetés,
-
Stop & Start,
-
Karbantartásjelző.
Kombinált kijelző 2. változat
- Pontos idő,
- D
Page 33 of 184

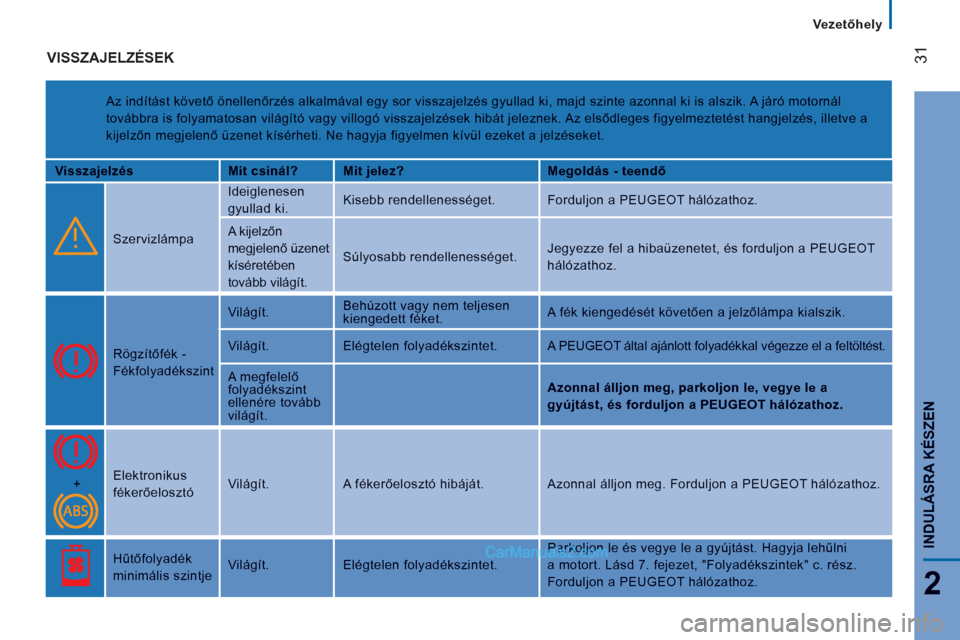

31
2
INDULÁSRA KÉSZE
N
Vezetőhely
VISSZAJELZÉSEK
Az indítást követő önellenőrzés alkalmával egy sor visszajelzés gyullad ki, majd szinte azonnal ki is alszik. A járó motornál
továbbra is folyamatosan világító vagy villogó visszajelzések hibát jeleznek. Az elsődleges figyelmeztetést hangjelzés, illetve a
kijelzőn megjelenő üzenet kísérheti. Ne hagyja figyelmen kívül ezeket a jelzéseket.
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
Szervizlámpa
Ideiglenesen
gyullad ki. Kisebb rendellenességet. Forduljon a PEUGEOT hálózathoz.
A k ijelzőn
megjelenő üzenet
kíséretében
tovább világít.
Súlyosabb rendellenességet. Jegyezze fel a hibaüzenetet, és forduljon a PEUGEOT
hálózathoz.
Rögzítőfék -
Fékfolyadékszint
Világít. Behúzott vagy nem teljesenkiengedett féket.
A fék kiengedését követően a jelzőlámpa kialszik.
Világít. Elégtelen folyadékszintet.
A PEUGEOT által ajánlott folyadékkal végezze el a feltöltést.
A megfelelő folyadékszint ellenére továbbvilágít.
Azonnal álljon meg, parkoljon le, vegye le a
gyújtást, és forduljon a PEUGEOT hálózathoz.
+
Elektronikus
fékerőelosztó Világít.
A fékerőelosztó hibáját.
Azonnal álljon meg. Forduljon a PEUGEOT hálózathoz.
Hűtőfolyadék
minimális szintjeVilágít. Elégtelen folyadékszintet.
Parkoljon le és vegye le a gyújtást. Hagyja lehűlni
a motort. Lásd 7. fejezet, "Folyadékszintek" c. rész.
Forduljon a PEUGEOT hálózathoz.
Page 34 of 184

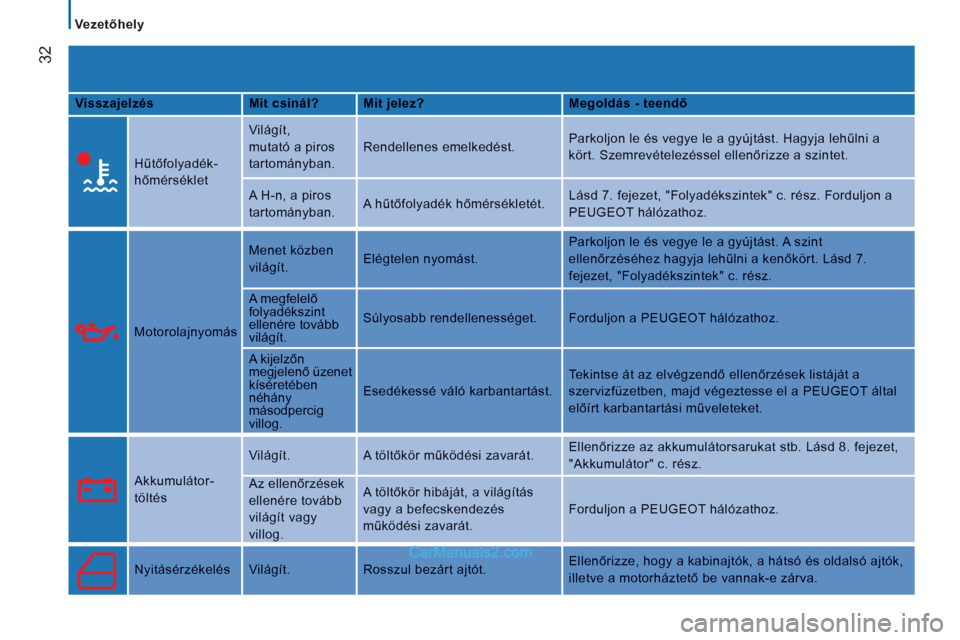

32
Vezetőhely
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
Hűtőfolyadék-
hőm
Page 35 of 184
33
2
INDULÁSRA KÉSZE
N

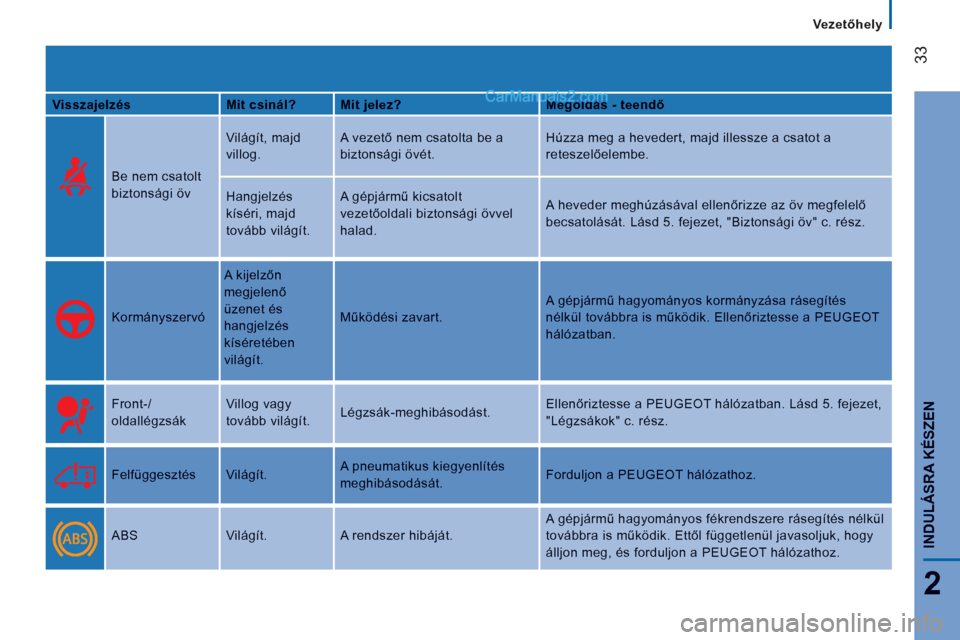

Vezetőhely
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
Be nem csatolt
biztonsági öv
Világít, majd
villog.
A vezető nem csatolta be a
biztons
Page 36 of 184

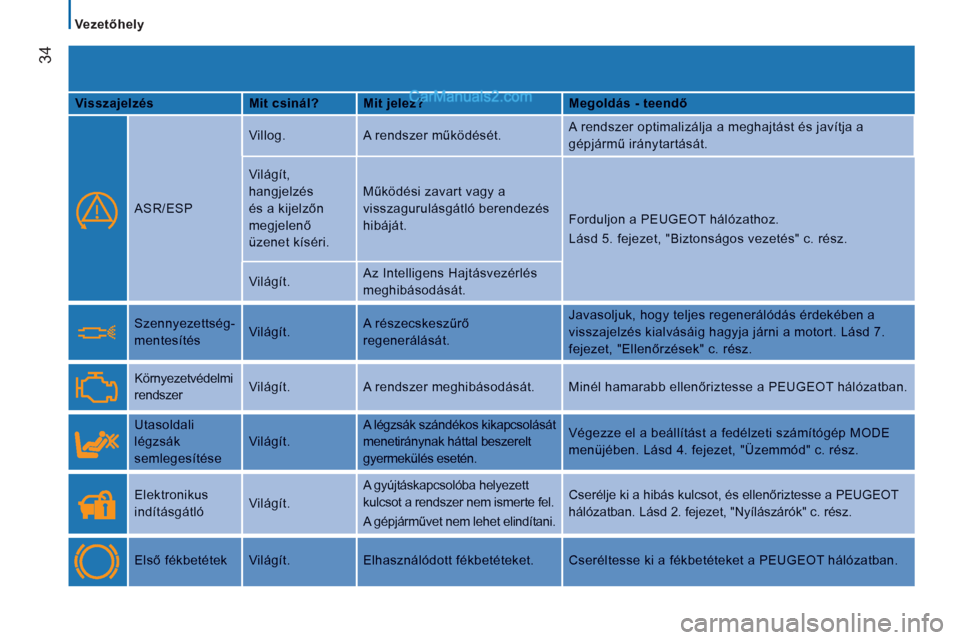

34
Vezetőhely
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
ASR/ESP
Villog.
A rendszer műk
Page 37 of 184
35
2
INDULÁSRA KÉSZE
N
Vezetőhely
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
A gázolajszűrőben
v
Page 38 of 184

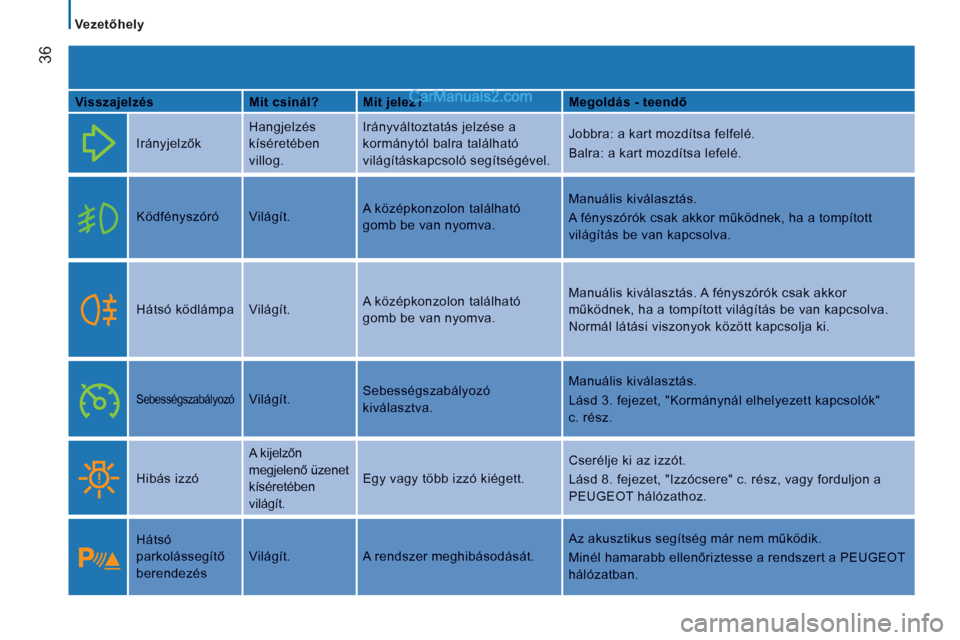

36
Vezetőhely
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
Irányjelzők
Hangjelzés
kíséretében
villog.
Irányváltoztatás jelzése a
kormánytól balra található
világításkapcsoló segítségével.
Jobbra: a kart mozdítsa felfelé.
Balra: a kart mozdítsa lefelé.
Ködfényszóró
Világít. A középkonzolon található
gomb be van nyomva.
Manuális kiválasztás.
A fényszórók csak akkor működnek, ha a tompított
világítás be van kapcsolva.
Hátsó ködlámpa
Világít. A középkonzolon található
gomb be van nyomva.
Manuális kiválasztás. A fényszórók csak akkor
működnek, ha a tompított világítás be van kapcsolva.
Normál látási viszonyok között kapcsolja ki.
Sebességszabályozó
Világít. Sebességszabályozó
kiválasztva.
Manuális kiválasztás.
Lásd 3. fejezet, "Kormánynál elhelyezett kapcsolók"
c. rész.
Hibás izzó
A kijelzőn
megjelenő üzenet
kíséretében
világít.
Egy vagy több izzó kiégett.
Cserélje ki az izzót.
Lásd 8. fejezet, "Izzócsere" c. rész, vagy forduljon a
PEUGEOT hálózathoz.
Hátsó
parkolássegítő
berendezés
Világít. A rendszer meghibásodását.
Az akusztikus segítség már nem működik.
Minél hamarabb ellenőriztesse a rendszert a PEUGEOT
hálózatban.
Page 39 of 184

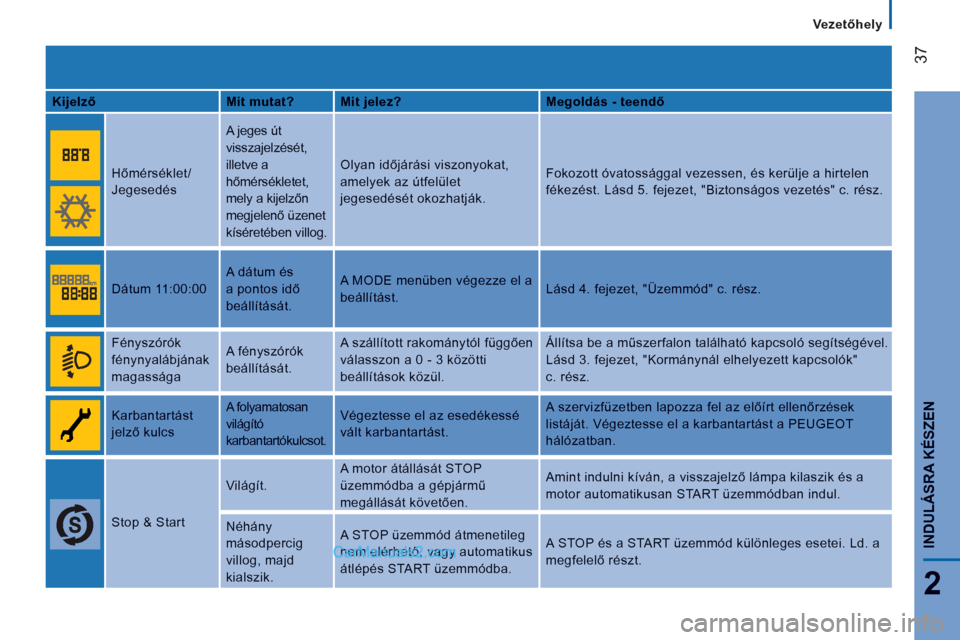

37
2
INDULÁSRA KÉSZE
N
Vezetőhely
KijelzőMit mutat?Mit jelez?Megold
Page 40 of 184

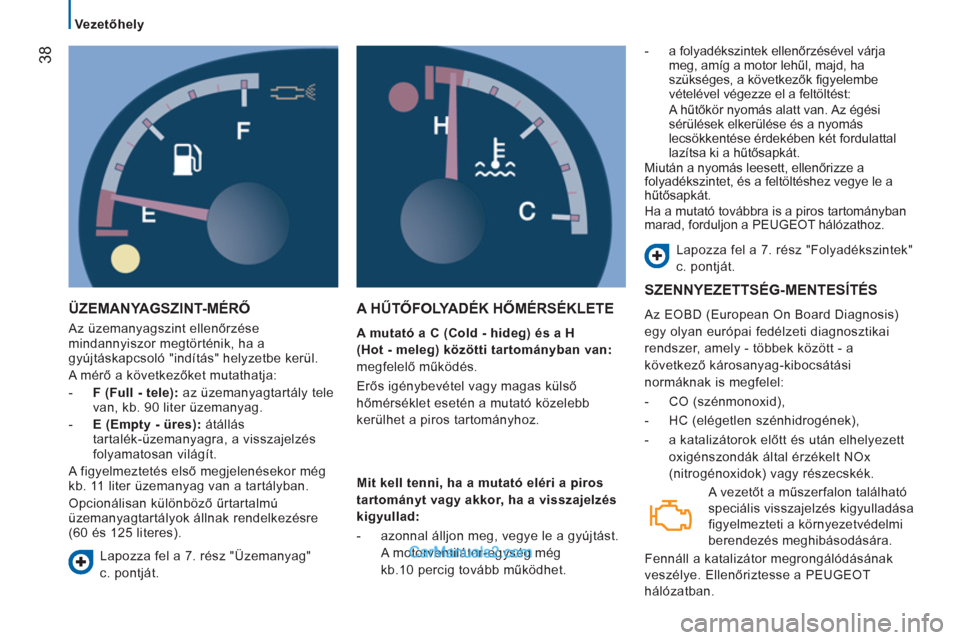

38
Vezetőhely
ÜZEMANYAGSZINT-MÉRŐ
Az üzemanyagszint ellenőrzése
mindannyiszor megtörténik, ha a
gyújtáskapcsoló "indítás" helyzetbe kerül.
A mérő a következőket mutathatja:
- F (Full - tele):
az üzemanyagtartály tele
van,
kb. 90 liter üzemanyag.
- E (Empty - üres):
átállás
tartalék - üzemanyagra, a visszajelzés
folyamatosan világít.
A figyelmeztetés első megjelenésekor még
kb. 11 liter üzemanyag van a tartályban.
Opcionálisan különböző űrtartalmú
üzemanyagtartályok állnak rendelkezésre
(60 és 125 literes).
A HŰTŐFOLYADÉK HŐMÉRSÉKLETE
A mutató a C (Cold - hideg) és a H
(Hot - meleg) közötti tartományban van:
megfelelő működés.
Erős igénybevétel vagy magas külső
hőmérséklet esetén a mutató közelebb
kerülhet a piros tartományhoz.
- a folyadékszintek ellenőrzésével várja
meg, amíg a motor lehűl, majd, ha
szükséges, a következők figyelembe
vételével végezze el a feltöltést:
A hűtőkör nyomás alatt van. Az égési
sérülések elkerülése és a nyomás
lecsökkentése érdekében két fordulattal
lazítsa ki a hűtősapkát.
Miután a nyomás leesett, ellenőrizze a
folyadékszintet, és a feltöltéshez vegye le a
hűtősapkát.
Ha a mutató továbbra is a piros tartományban
marad, forduljon a PEUGEOT hálózathoz.
Lapozza fel a 7. rész "Folyadékszintek"
c. pontját .
Lapozza fel a 7. rész "Üzemanyag"
c. pontját.
Mit kell tenni, ha a mutató eléri a piros
tartományt vagy akkor, ha a visszajelzés
kigyullad:
- azonnal álljon meg, vegye le a gyújtást.
A motorventilátor-egység még
kb.10 percig tovább működhet.
SZENNYEZETTSÉG-MENTESÍTÉS
Az EOBD (European On Board Diagnosis)
egy olyan európai fedélzeti diagnosztikai
rendszer, amely - többek között - a
következő károsanyag-kibocsátási
normáknak is megfelel:
- CO (szénmonoxid),
- HC (elégetlen szénhidrogének),
- a katalizátorok előtt és után elhelyezett
oxigénszondák által érzékelt NOx
(nitrogénoxidok) vagy részecskék.
A vezetőt a műszerfalon található
speciális visszajelzés kigyulladása
figyelmezteti a környezetvédelmi
berendezés meghibásodására.
Fennáll a katalizátor megrongálódásának
veszélye. Ellenőriztesse a PEUGEOT
hálózatban.
