Peugeot Boxer 2013 Kezelési útmutató (in Hungarian)

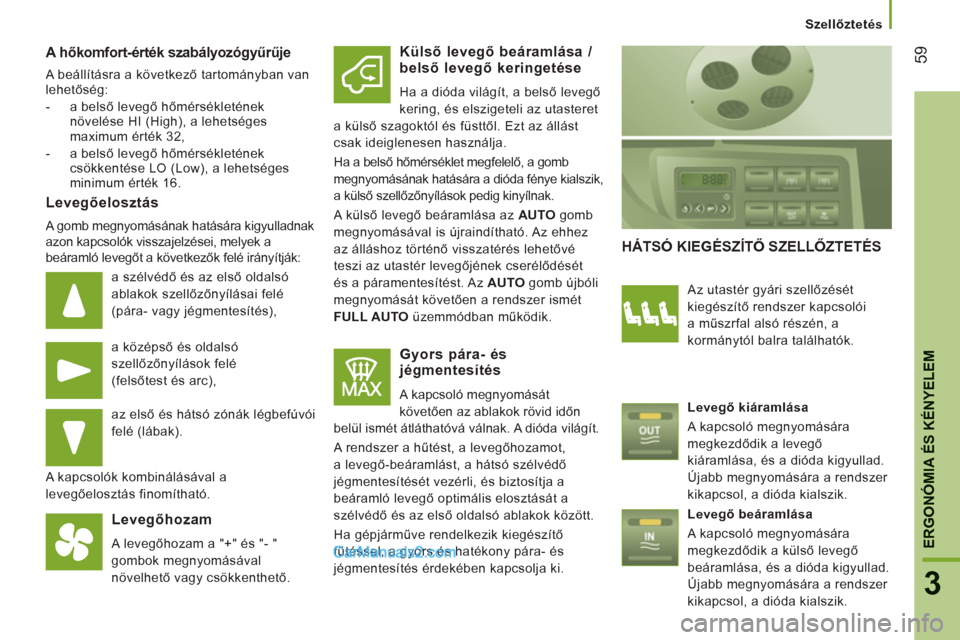

59
3
ERGONÓMIA ÉS KÉNYELE
M


Szellőztetés



A hőkomfort-érték szabályozógyűrűje

A beállításra a következő tartományban van
lehetőség:


- a belső levegő hőmérsékletének
növelése HI (High), a lehetséges
maximum érték 32,

- a belső levegő hőmérsékletének
csökkentése LO (Low), a lehetséges
minimum érték 16.



Levegőelosztás

A gomb megnyomásának hatására kigyulladnak
azon kapcsolók visszajelzései, melyek a
beáramló levegőt a következők felé irányítják:
a szélvédő és az első oldalsó
ablakok szellőzőnyílásai felé
(pára- vagy jégmentesítés),
a középső és oldalsó
szellőzőnyílások felé
(felsőtest és arc),
az első és hátsó zónák légbefúvói
felé (lábak).
A kapcsolók kombinálásával a
levegőelosztás finomítható.


Levegőhozam

A levegőhozam a "+" és "- "
gombok megnyomásával
növelhető vagy csökkenthető.


Külső levegő beáramlása /
belső levegő keringetése

Ha a dióda világít, a belső levegő
kering, és elszigeteli az utasteret
a külső szagoktól és füsttől. Ezt az állást
csak ideiglenesen használja.
Ha a belső hőmérséklet megfelelő, a gomb
megnyomásának hatására a dióda fénye kialszik,
a külső szellőzőnyílások pedig kinyílnak.
A külső levegő beáramlása az AUTO
gomb
megnyomásával is újraindítható. Az ehhez
az álláshoz történő visszatérés lehetővé
teszi az utastér levegőjének cserélődését
és a páramentesítést. Az AUTO
gomb újbóli
megnyomását követően a rendszer ismét
FULL AUTO
üzemmódban működik.


Gyors pára- és
jégmentesítés
A kapcsoló megnyomását
követően az ablakok rövid időn
belül ismét átláthatóvá válnak. A dióda világít.
A rendszer a hűtést, a levegőhozamot,
a levegő-beáramlást, a hátsó szélvédő
jégmentesítését vezérli, és biztosítja a
beáramló levegő optimális elosztását a
szélvédő és az első oldalsó ablakok között.
Ha gépjárműve rendelkezik kiegészítő
fűtéssel, a gyors és hatékony pára- és
jégmentesítés érdekében kapcsolja ki.

HÁTSÓ KIEGÉSZÍTŐ SZELLŐZTETÉS


Az utastér gyári szellőzését
kiegészítő rendszer kapcsolói
a műszrfal alsó részén, a
kormánytól balra találhatók.

Levegő kiáramlása

A kapcsoló megnyomására
megkezdődik a levegő
kiáramlása, és a dióda kigyullad.
Újabb megnyomására a rendszer
kikapcsol, a dióda kialszik.

Levegő beáramlása

A kapcsoló megnyomására
megkezdődik a külső levegő
beáramlása, és a dióda kigyullad.
Újabb megnyomására a rendszer
kikapcsol, a dióda kialszik.

Szellőztetés

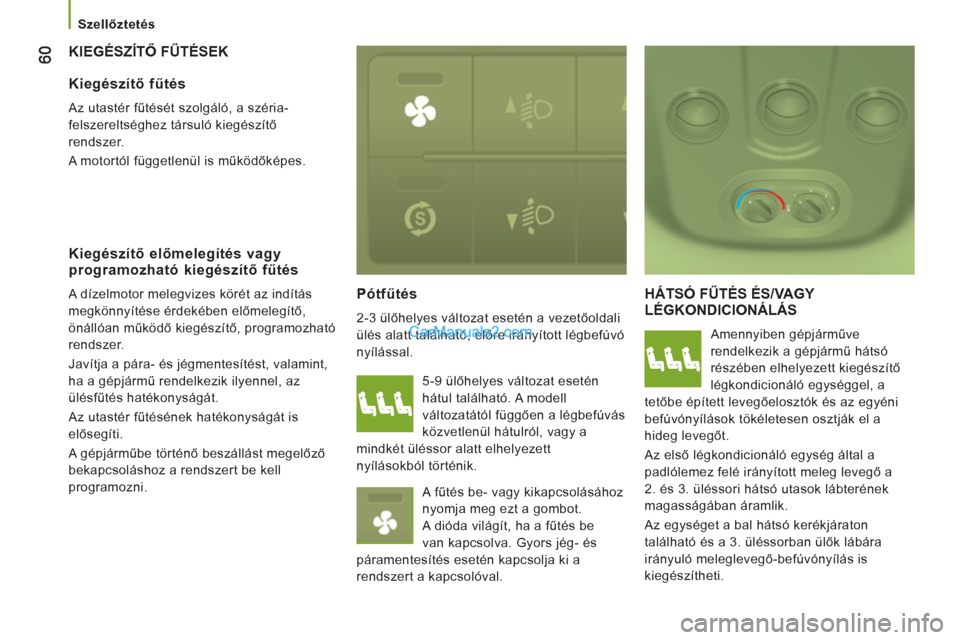

KIEGÉSZÍTŐ FŰTÉSEK

Pótfűtés

2-3 ülőhelyes változat esetén a vezetőoldali
ülés alatt található, előre irányított légbefúvó
nyílással.
HÁTSÓ FŰTÉS ÉS/VAGY
LÉGKONDICIONÁLÁS
Amennyiben gépjárműve
rendelkezik a gépjármű hátsó
részében elhelyezett kiegészítő
légkondicionáló egységgel, a
tetőbe épített levegőelosztók és az egyéni
befúvónyílások tökéletesen osztják el a
hideg levegőt.
Az első légkondicionáló egység által a
padlólemez felé irányított meleg levegő a
2. és 3. üléssori hátsó utasok lábterének
magasságában áramlik.
Az egységet a bal hátsó kerékjáraton
található és a 3. üléssorban ülők lábára
irányuló meleglevegő-befúvónyílás is
kiegészítheti.

Kiegészítő fűtés

Az utastér fűtését szolgáló, a széria-
felszereltséghez társuló kiegészítő
rendszer.
A motortól függetlenül is működőképes.


Kiegészítő előmelegítés vagy
programozható kiegészítő fűtés

A dízelmotor melegvizes körét az indítás
megkönnyítése érdekében előmelegítő,
önállóan működő kiegészítő, programozható
rendszer.
Javítja a pára- és jégmentesítést, valamint,
ha a gépjármű rendelkezik ilyennel, az
ülésfűtés hatékonyságát.
Az utastér fűtésének hatékonyságát is
elősegíti.
A gépjárműbe történő beszállást megelőző
bekapcsoláshoz a rendszert be kell
programozni. 5-9 ülőhelyes változat esetén
hátul található. A modell
változatától függően a légbefúvás
közvetlenül hátulról, vagy a
mindkét üléssor alatt elhelyezett
nyílásokból történik.
A fűtés be- vagy kikapcsolásához
nyomja meg ezt a gombot.
A dióda világít, ha a fűtés be
van kapcsolva. Gyors jég- és
páramentesítés esetén kapcsolja ki a
rendszert a kapcsolóval.

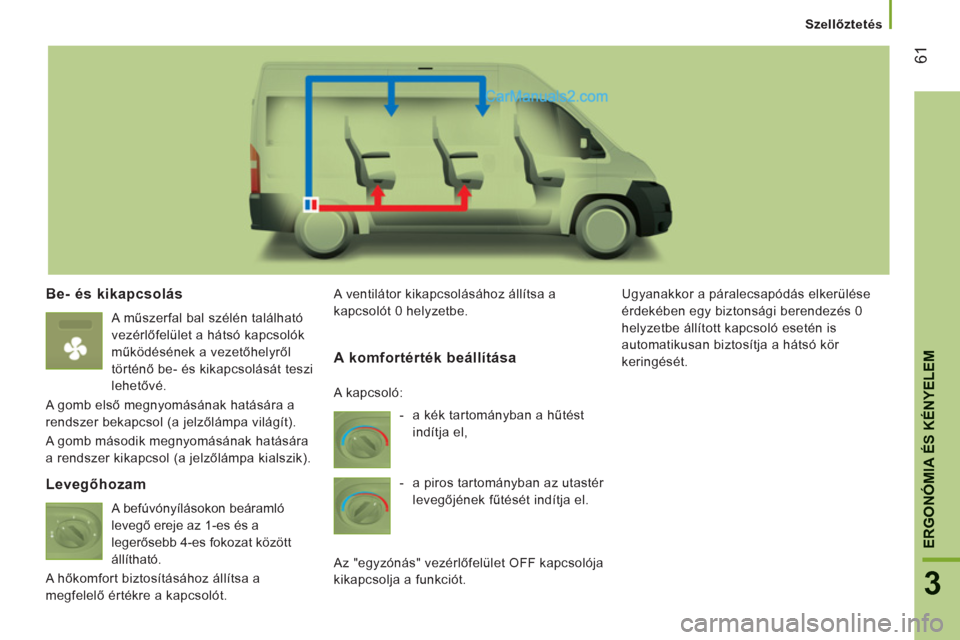

61
3
ERGONÓMIA ÉS KÉNYELE
M


Szellőztetés



Be- és kikapcsolás


A műszerfal bal szélén található
vezérlőfelület a hátsó kapcsolók
működésének a vezetőhelyről
történő be- és kikapcsolását teszi
lehetővé.
A gomb első megnyomásának hatására a
rendszer bekapcsol (a jelzőlámpa világít).
A gomb második megnyomásának hatására
a rendszer kikapcsol (a jelzőlámpa kialszik). A ventilátor kikapcsolásához állítsa a
kapcsolót 0 helyzetbe. Ugyanakkor a páralecsapódás elkerülése
érdekében egy biztonsági berendezés 0
helyzetbe állított kapcsoló esetén is
automatikusan biztosítja a hátsó kör
keringését.


Levegőhozam

A befúvónyílásokon beáramló
levegő ereje az 1-es és a
legerősebb 4-es fokozat között
állítható.
A hőkomfort biztosításához állítsa a
megfelelő értékre a kapcsolót.


A komfortérték beállítása



- a kék tartományban a hűtést
indítja el,

- a piros tartományban az utastér
levegőjének fűtését indítja el.
Az "egyzónás" vezérlőfelület OFF kapcsolója
kikapcsolja a funkciót. A kapcsoló:

62


Szellőztetés

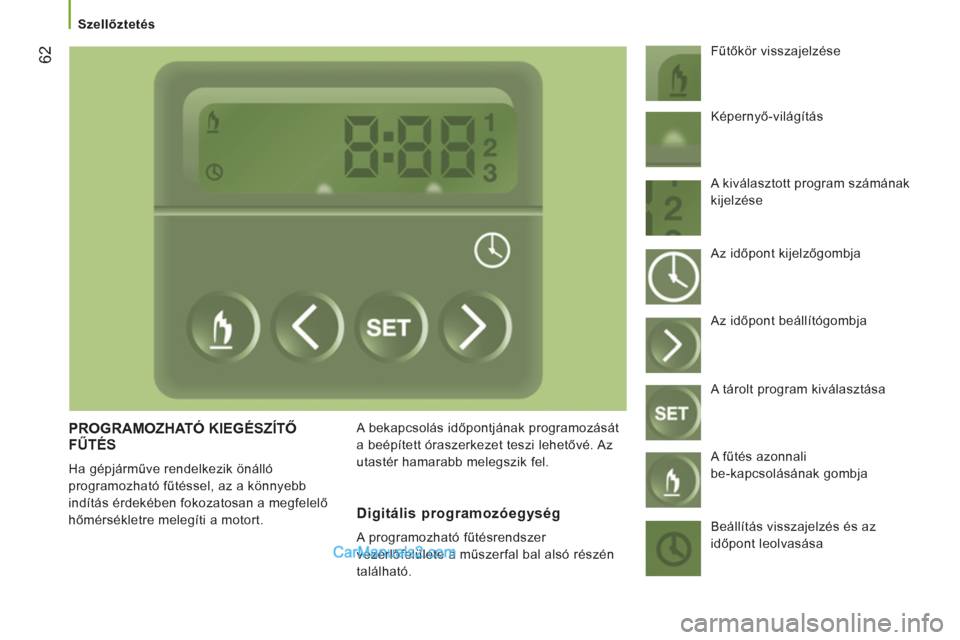

PROGRAMOZHATÓ KIEGÉSZÍTŐ
FŰTÉS

Ha gépjárműve rendelkezik önálló
programozható fűtéssel, az a könnyebb
indítás érdekében fokozatosan a megfelelő
hőmérsékletre melegíti a motort. A bekapcsolás időpontjának programozását
a beépített óraszerkezet teszi lehetővé. Az
utastér hamarabb melegszik fel. Fűtőkör visszajelzése


Digitális programozóegység

A programozható fűtésrendszer
vezérlőfelülete a műszerfal bal alsó részén
található. Képernyő-világítás
A kiválasztott program számának
kijelzése
Az időpont kijelzőgombja
Az időpont beállítógombja
A tárolt program kiválasztása
A fűtés azonnali
be-kapcsolásának gombja
Beállítás visszajelzés és az
időpont leolvasása

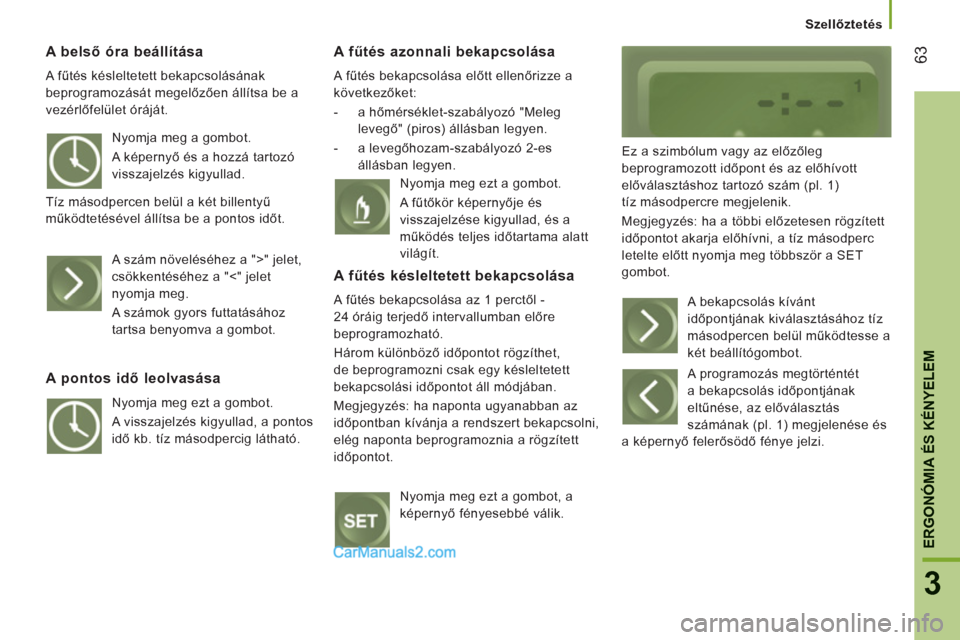

63
3
ERGONÓMIA ÉS KÉNYELE
M


Szellőztetés



A belső óra beállítása

A fűtés késleltetett bekapcsolásának
beprogramozását megelőzően állítsa be a
vezérlőfelület óráját.


A fűtés azonnali bekapcsolása

A fűtés bekapcsolása előtt ellenőrizze a
következőket:


- a hőmérséklet-szabályozó "Meleg
levegő" (piros) állásban legyen.

- a levegőhozam-szabályozó 2-es
állásban legyen. Ez a szimbólum vagy az előzőleg
beprogramozott időpont és az előhívott
előválasztáshoz tartozó szám (pl. 1)
tíz másodpercre megjelenik.
Megjegyzés: ha a többi előzetesen rögzített
időpontot akarja előhívni, a tíz másodperc
letelte előtt nyomja meg többször a SET
gombot. Nyomja meg a gombot.
A képernyő és a hozzá tartozó
visszajelzés kigyullad.
Tíz másodpercen belül a két billentyű
működtetésével állítsa be a pontos időt.
A szám növeléséhez a ">" jelet,
csökkentéséhez a "<" jelet
nyomja meg.
A számok gyors futtatásához
tartsa benyomva a gombot.


A pontos idő leolvasása

Nyomja meg ezt a gombot.
A visszajelzés kigyullad, a pontos
idő kb. tíz másodpercig látható. Nyomja meg ezt a gombot.
A fűtőkör képernyője és
visszajelzése kigyullad, és a
működés teljes időtartama alatt
világít.


A fűtés késleltetett bekapcsolása

A fűtés bekapcsolása az 1 perctől -
24 óráig terjedő intervallumban előre
beprogramozható.
Három különböző időpontot rögzíthet,
de beprogramozni csak egy késleltetett
bekapcsolási időpontot áll módjában.
Megjegyzés: ha naponta ugyanabban az
időpontban kívánja a rendszert bekapcsolni,
elég naponta beprogramoznia a rögzített
időpontot.
Nyomja meg ezt a gombot, a
képernyő fényesebbé válik. A bekapcsolás kívánt
időpontjának kiválasztásához tíz
másodpercen belül működtesse a
két beállítógombot.
A programozás megtörténtét
a bekapcsolás időpontjának
eltűnése, az előválasztás
számának (pl. 1) megjelenése és
a képernyő felerősödő fénye jelzi.

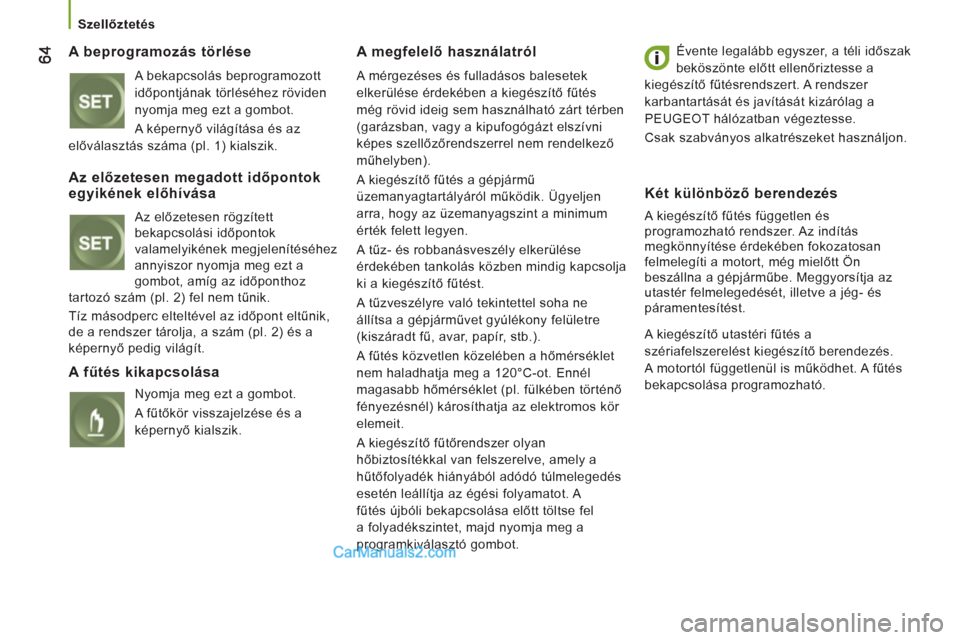

Szellőztetés



A beprogramozás törlése

A bekapcsolás beprogramozott
időpontjának törléséhez röviden
nyomja meg ezt a gombot.
A képernyő világítása és az
előválasztás száma (pl. 1) kialszik.


A megfelelő használatról

A mérgezéses és fulladásos balesetek
elkerülése érdekében a kiegészítő fűtés
még rövid ideig sem használható zárt térben
(garázsban, vagy a kipufogógázt elszívni
képes szellőzőrendszerrel nem rendelkező
műhelyben).
A kiegészítő fűtés a gépjármű
üzemanyagtartályáról működik. Ügyeljen
arra, hogy az üzemanyagszint a minimum
érték felett legyen.
A tűz- és robbanásveszély elkerülése
érdekében tankolás közben mindig kapcsolja
ki a kiegészítő fűtést.
A tűzveszélyre való tekintettel soha ne
állítsa a gépjárművet gyúlékony felületre
(kiszáradt fű, avar, papír, stb.).
A fűtés közvetlen közelében a hőmérséklet
nem haladhatja meg a 120°C-ot. Ennél
magasabb hőmérséklet (pl. fülkében történő
fényezésnél) károsíthatja az elektromos kör
elemeit.
A kiegészítő fűtőrendszer olyan
hőbiztosítékkal van felszerelve, amely a
hűtőfolyadék hiányából adódó túlmelegedés
esetén leállítja az égési folyamatot. A
fűtés újbóli bekapcsolása előtt töltse fel
a folyadékszintet, majd nyomja meg a
programkiválasztó gombot. Évente legalább egyszer, a téli időszak
beköszönte előtt ellenőriztesse a
kiegészítő fűtésrendszert. A rendszer
karbantartását és javítását kizárólag a
PEUGEOT hálózatban végeztesse.
Csak szabványos alkatrészeket használjon.


Az előzetesen megadott időpontok
egyikének előhívása

Az előzetesen rögzített
bekapcsolási időpontok
valamelyikének megjelenítéséhez
annyiszor nyomja meg ezt a
gombot, amíg az időponthoz
tartozó szám (pl. 2) fel nem tűnik.
Tíz másodperc elteltével az időpont eltűnik,
de a rendszer tárolja, a szám (pl. 2) és a
képernyő pedig világít.


A fűtés kikapcsolása

Nyomja meg ezt a gombot.
A fűtőkör visszajelzése és a
képernyő kialszik.


Két különböző berendezés

A kiegészítő fűtés független és
programozható rendszer. Az indítás
megkönnyítése érdekében fokozatosan
felmelegíti a motort, még mielőtt Ön
beszállna a gépjárműbe. Meggyorsítja az
utastér felmelegedését, illetve a jég- és
páramentesítést.
A kiegészítő utastéri fűtés a
szériafelszerelést kiegészítő berendezés.
A motortól függetlenül is működhet. A fűtés
bekapcsolása programozható.

65
3
ERGONÓMIA ÉS KÉNYELE
M

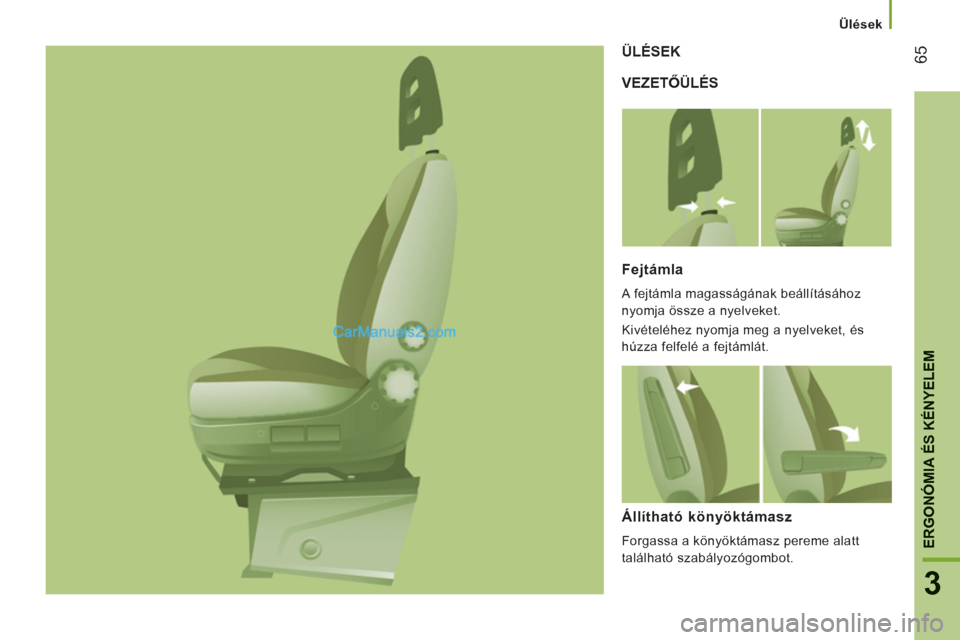

Ülések


VEZETŐÜLÉS ÜLÉSEK

Fejtámla

A fejtámla magasságának beállításához
nyomja össze a nyelveket.
Kivételéhez nyomja meg a nyelveket, és
húzza felfelé a fejtámlát.


Állítható könyöktámasz

Forgassa a könyöktámasz pereme alatt
található szabályozógombot.

Ülések



Deréktámasz

Forgassa a szabályozógombot.


Az ülőlap magasságának beállítása

Az ülés elejének emeléséhez vagy
leeresztéséhez
emelje meg az 1-es
kart.
Az ülés hátuljának emeléséhez vagy
leeresztéséhez
emelje meg a 2-es
kart.


Ülésfűtés

A kapcsoló az ülésfűtés be- és kikapcsolását
teszi lehetővé.


Változó csillapítású ülés

Ha gépjárműve ilyen típusú üléssel rendelkezik,
a csillapítás mértéke a gomb forgatásával
igazítható a gépjárművezető súlyához.


A háttámla dőlésszöge

A háttámla dőlésszögének beállításához
forgassa a szabályozógombot.


Hosszirányú beállítás

Emelje meg az ülőlap alatt található kart, és
állítsa be a kívánt helyzetet.


Forgóülés

Ha ülése rendelkezik ilyennel, nyomja
meg a gombot az ülés 180°-kal történő
elfordításához.

67
3
ERGONÓMIA ÉS KÉNYELE
M


Ülések

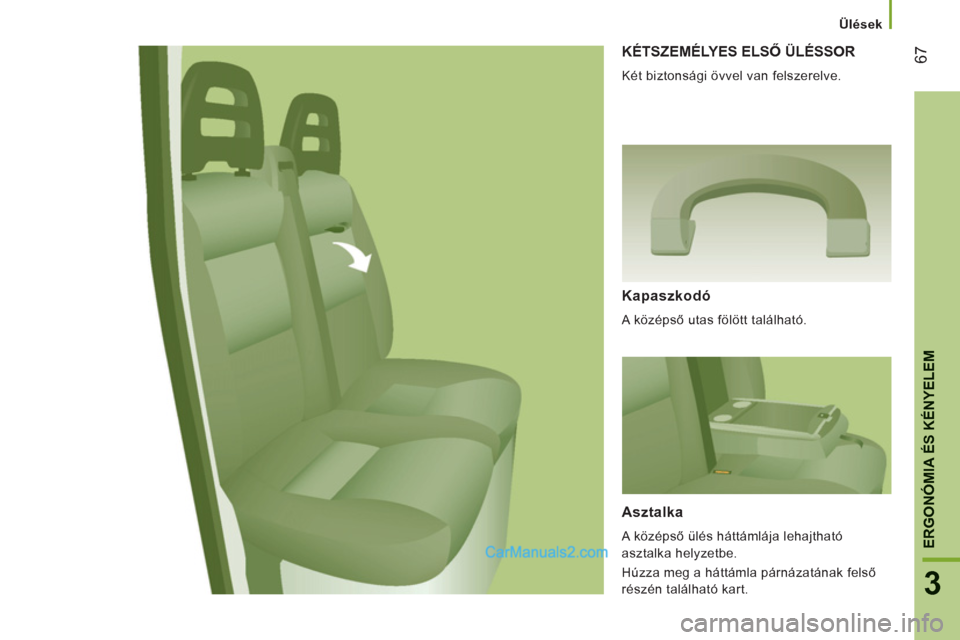

KÉTSZEMÉLYES ELSŐ ÜLÉSSOR

Két biztonsági övvel van felszerelve.


Kapaszkodó

A középső utas fölött található.


Asztalka

A középső ülés háttámlája lehajtható
asztalka helyzetbe.
Húzza meg a háttámla párnázatának felső
részén található kart.

68

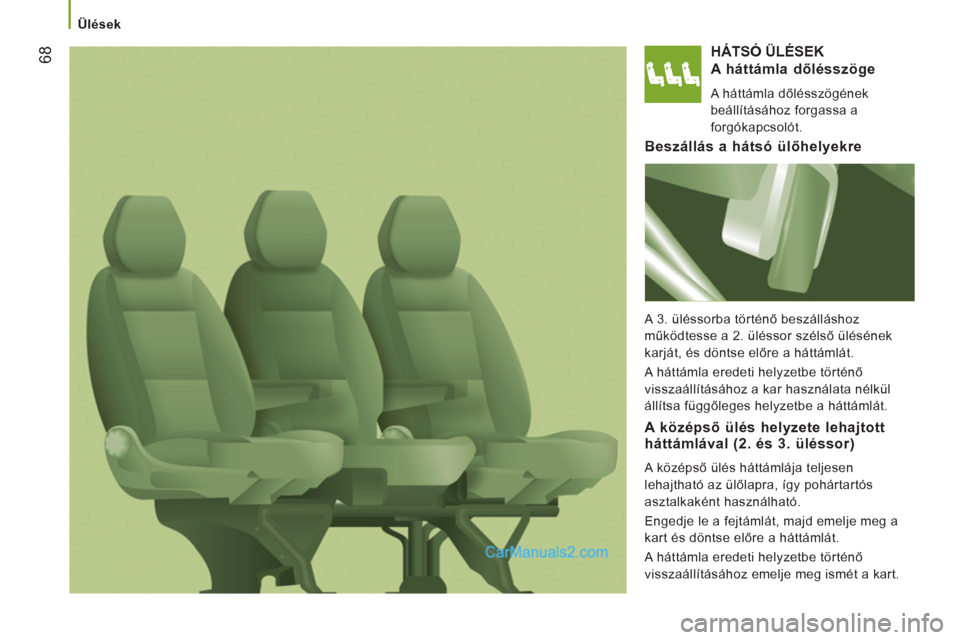

Ülések


HÁTSÓ ÜLÉSEK

A háttámla dőlésszöge

A háttámla dőlésszögének
beállításához
forgassa a
for
gókapcsolót.


Beszállás a hátsó ülőhelyekre

A 3. üléssorba történő beszálláshoz
működtesse a 2. üléssor szélső ülésének
karját, és döntse előre a háttámlát.
A háttámla eredeti helyzetbe történő
visszaállításához a kar használata nélkül
állítsa függőleges helyzetbe a háttámlát.


A középső ülés helyzete lehajtott
háttámlával (2. és 3. üléssor)
A középső ülés háttámlája teljesen
lehajtható az ülőlapra, így pohártartós
asztalkaként használható.
Engedje le a fejtámlát, majd emelje meg a
kart és döntse előre a háttámlát.
A háttámla eredeti helyzetbe történő
visszaállításához emelje meg ismét a kart.
