89
4
TECNOLOGIA
a BORDO

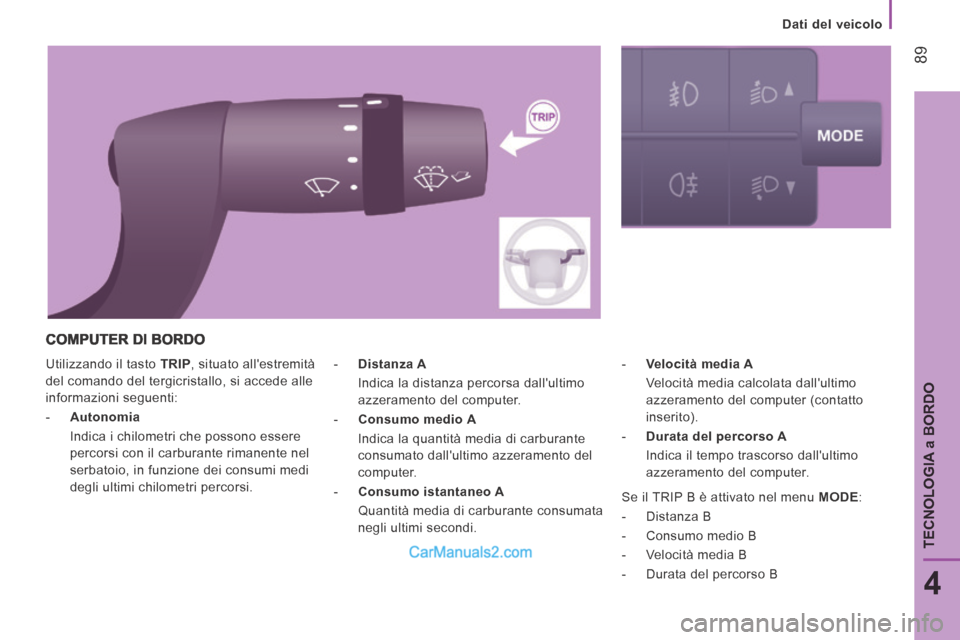

Dati del veicolo
Utilizzando il tasto TRIP , situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
- Autonomia
Indica i chilometri che possono essere percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. - Velocità media A

Velocità media calcolata dall'ultimo azzeramento del computer (contatto
inserito).
- Durata del percorso A
Indica il tempo trascorso dall'ultimo azzeramento del computer.
- Distanza A

Indica la distanza percorsa dall'ultimo azzeramento del computer.
- Consumo medio A
Indica la quantità media di carburante consumato dall'ultimo azzeramento del
computer.
- Consumo istantaneo A
Quantità media di carburante consumata negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE :
- Distanza B
- Consumo medio B
- Velocità media B
- Durata del percorso B

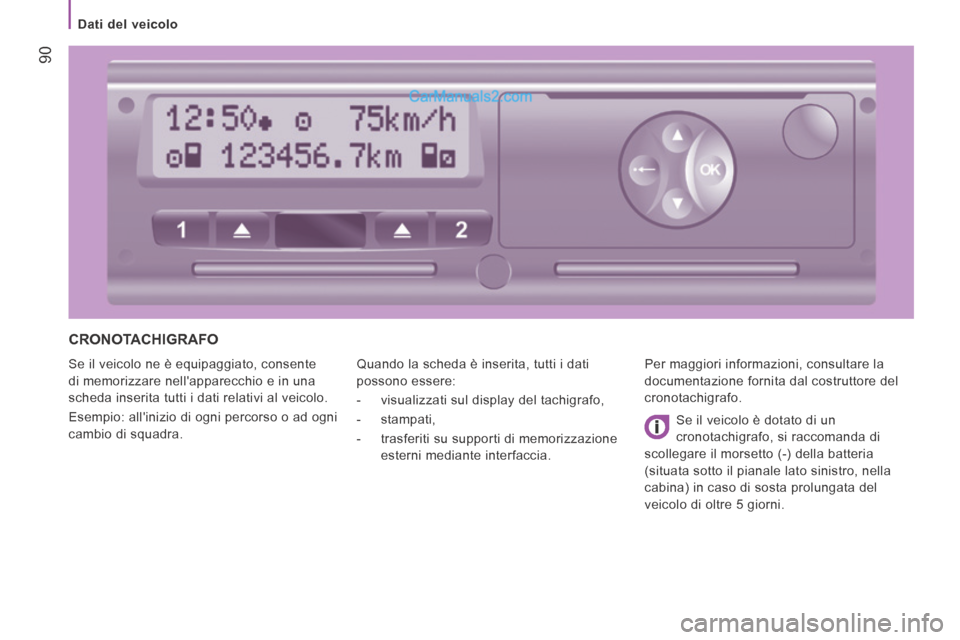

90
Dati del veicolo
CRONOTACHIGRAFO
Se il veicolo ne è equipaggiato, consente
di memorizzare nell'apparecchio e in una
scheda inserita tutti i dati relativi al veicolo.
Esempio: all'inizio di ogni percorso o ad ogni
cambio di squadra. Quando la scheda è inserita, tutti i dati
possono essere:
- visualizzati sul display del tachigrafo,
- stampati,
- trasferiti su supporti di memorizzazione
esterni mediante interfaccia. Per maggiori informazioni, consultare la
documentazione fornita dal costruttore del
cronotachigrafo.
Se il veicolo è dotato di un
cronotachigrafo, si raccomanda di
scollegare il morsetto (-) della batteria
(situata sotto il pianale lato sinistro, nella
cabina) in caso di sosta prolungata del
veicolo di oltre 5 giorni.

Parcheggio assistito
91
4
TECNOLOGIA
a BORDO

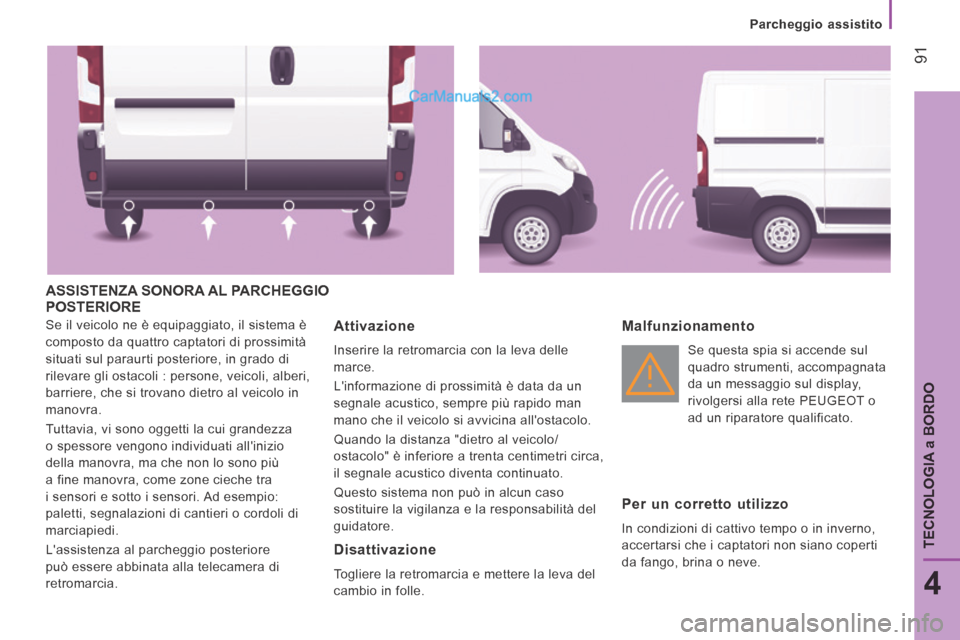

ASSISTENZA SONORA AL PARCHEGGIO POSTERIORE
Se il veicolo ne è equipaggiato, il sistema è
composto da quattro captatori di prossimità
situati sul paraurti posteriore, in grado di
rilevare gli ostacoli : persone, veicoli, alberi,
barriere, che si trovano dietro al veicolo in
manovra.
Tuttavia, vi sono oggetti la cui grandezza
o spessore vengono individuati all'inizio
della manovra, ma che non lo sono più
a fine manovra, come zone cieche tra
i sensori e sotto i sensori. Ad esempio:
paletti, segnalazioni di cantieri o cordoli di
marciapiedi.
L'assistenza al parcheggio posteriore
può essere abbinata alla telecamera di
retromarcia. Attivazione
Inserire la retromarcia con la leva delle
marce.
L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man
mano che il veicolo si avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri circa,
il segnale acustico diventa continuato.
Questo sistema non può in alcun caso
sostituire la vigilanza e la responsabilità del
guidatore.
Disattivazione
Togliere la retromarcia e mettere la leva del
cambio in folle.
Malfunzionamento
Se questa spia si accende sul
quadro strumenti, accompagnata
da un messaggio sul display,
rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
Per un corretto utilizzo
In condizioni di cattivo tempo o in inverno,
accertarsi che i captatori non siano coperti
da fango, brina o neve.

Parcheggio assistito
92

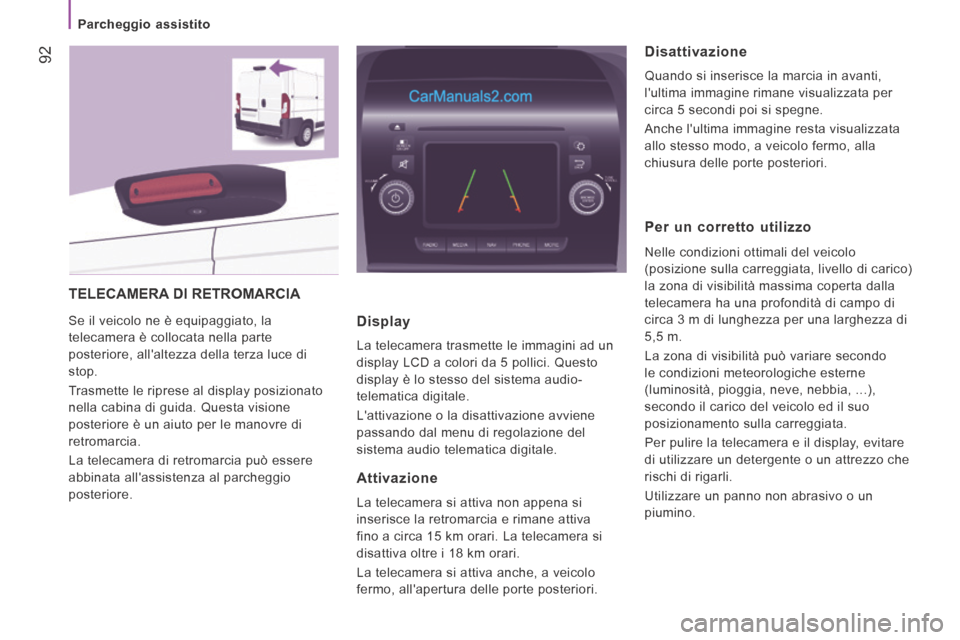

TELECAMERA DI RETROMARCIA
Se il veicolo ne è equipaggiato, la
telecamera è collocata nella parte
posteriore, all'altezza della terza luce di
stop.
Trasmette le riprese al display posizionato
nella cabina di guida. Questa visione
posteriore è un aiuto per le manovre di
retromarcia.
La telecamera di retromarcia può essere
abbinata all'assistenza al parcheggio
posteriore. Display
La telecamera trasmette le immagini ad un
display LCD a colori da 5 pollici. Questo
display è lo stesso del sistema audio-
telematica digitale.
L'attivazione o la disattivazione avviene
passando dal menu di regolazione del
sistema audio telematica digitale.
Attivazione
La telecamera si attiva non appena si
inserisce la retromarcia e rimane attiva
fino a circa 15 km orari. La telecamera si
disattiva oltre i 18 km orari.
La telecamera si attiva anche, a veicolo
fermo, all'apertura delle porte posteriori.
Disattivazione
Quando si inserisce la marcia in avanti,
l'ultima immagine rimane visualizzata per
circa 5 secondi poi si spegne.
Anche l'ultima immagine resta visualizzata
allo stesso modo, a veicolo fermo, alla
chiusura delle porte posteriori.
Per un corretto utilizzo
Nelle condizioni ottimali del veicolo
(posizione sulla carreggiata, livello di carico)
la zona di visibilità massima coperta dalla
telecamera ha una profondità di campo di
circa 3 m di lunghezza per una larghezza di
5,5 m.
La zona di visibilità può variare secondo
le condizioni meteorologiche esterne
(luminosità, pioggia, neve, nebbia, ...),
secondo il carico del veicolo ed il suo
posizionamento sulla carreggiata.
Per pulire la telecamera e il display, evitare
di utilizzare un detergente o un attrezzo che
rischi di rigarli.
Utilizzare un panno non abrasivo o un
piumino.

Aiuto al carico
93
4
TECNOLOGIA
a BORDO

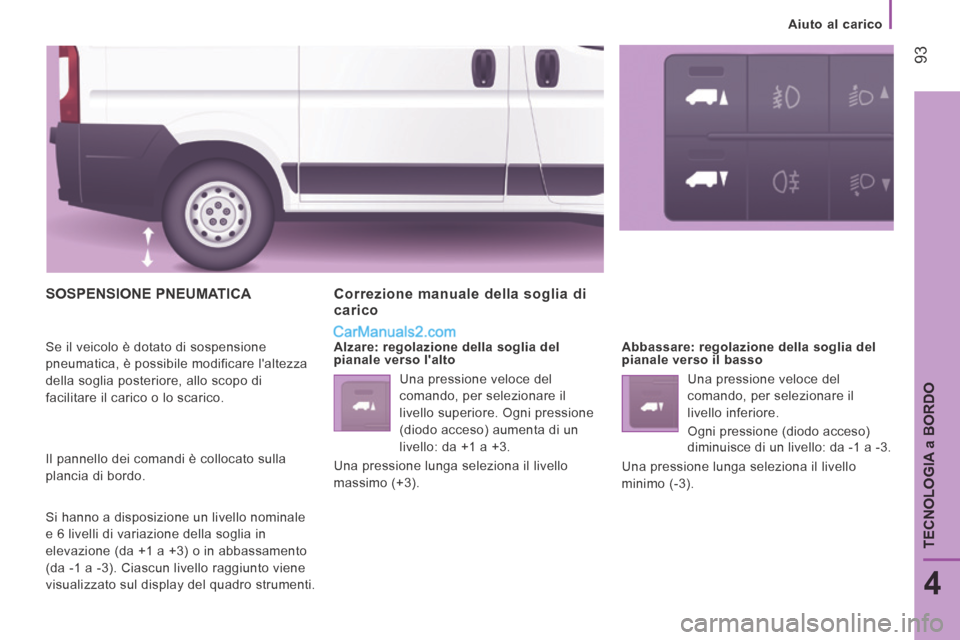

SOSPENSIONE PNEUMATICA
Se il veicolo è dotato di sospensione
pneumatica, è possibile modificare l'altezza
della soglia posteriore, allo scopo di
facilitare il carico o lo scarico.
Il pannello dei comandi è collocato sulla
plancia di bordo.
Si hanno a disposizione un livello nominale
e 6 livelli di variazione della soglia in
elevazione (da +1 a +3) o in abbassamento
(da -1 a -3). Ciascun livello raggiunto viene
visualizzato sul display del quadro strumenti.
Correzione manuale della soglia di carico
Alzare: regolazione della soglia del
pianale verso l'alto Una pressione veloce del
comando, per selezionare il
livello superiore. Ogni pressione
(diodo acceso) aumenta di un
livello: da +1 a +3.
Una pressione lunga seleziona il livello
massimo (+3). Abbassare: regolazione della soglia del
pianale verso il basso
Una pressione veloce del
comando, per selezionare il
livello inferiore.
Ogni pressione (diodo acceso)
diminuisce di un livello: da -1 a -3.
Una pressione lunga seleziona il livello
minimo (-3).

Aiuto al carico
94

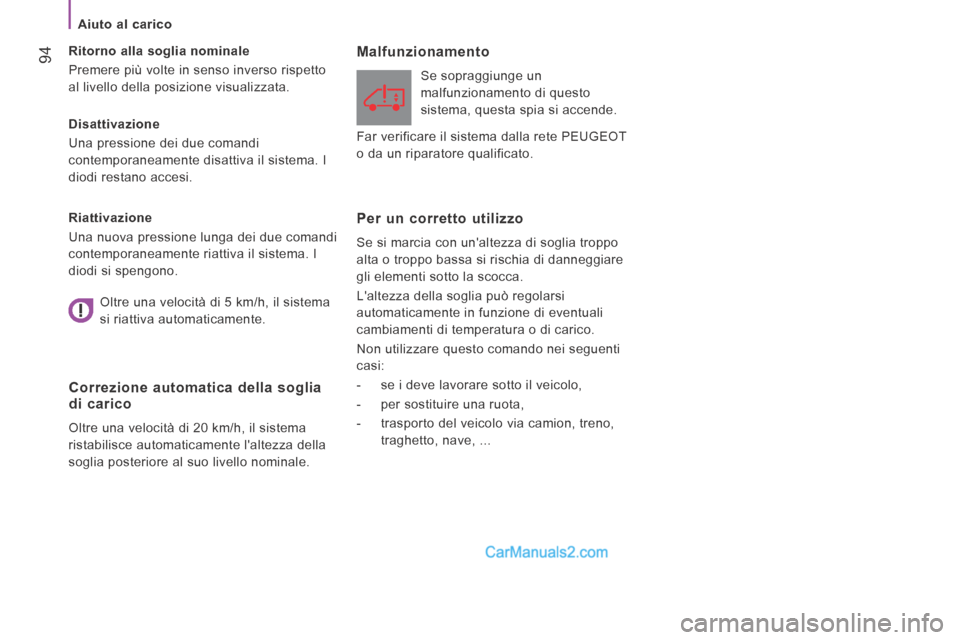

Disattivazione
Una pressione dei due comandi
contemporaneamente disattiva il sistema. I
diodi restano accesi. Ritorno alla soglia nominale
Premere più volte in senso inverso rispetto
al livello della posizione visualizzata.
Riattivazione
Una nuova pressione lunga dei due comandi
contemporaneamente riattiva il sistema. I
diodi si spengono.
Correzione automatica della soglia di carico
Oltre una velocità di 20 km/h, il sistema
ristabilisce automaticamente l'altezza della
soglia posteriore al suo livello nominale.
Malfunzionamento
Se sopraggiunge un
malfunzionamento di questo
sistema, questa spia si accende.
Per un corretto utilizzo
Se si marcia con un'altezza di soglia troppo
alta o troppo bassa si rischia di danneggiare
gli elementi sotto la scocca.
L'altezza della soglia può regolarsi
automaticamente in funzione di eventuali
cambiamenti di temperatura o di carico.
Non utilizzare questo comando nei seguenti
casi:
- se i deve lavorare sotto il veicolo,
- per sostituire una ruota,
- trasporto del veicolo via camion, treno, traghetto, nave, ...
Oltre una velocità di 5 km/h, il sistema
si riattiva automaticamente. Far verificare il sistema dalla rete PEUGEOT
o da un riparatore qualificato.

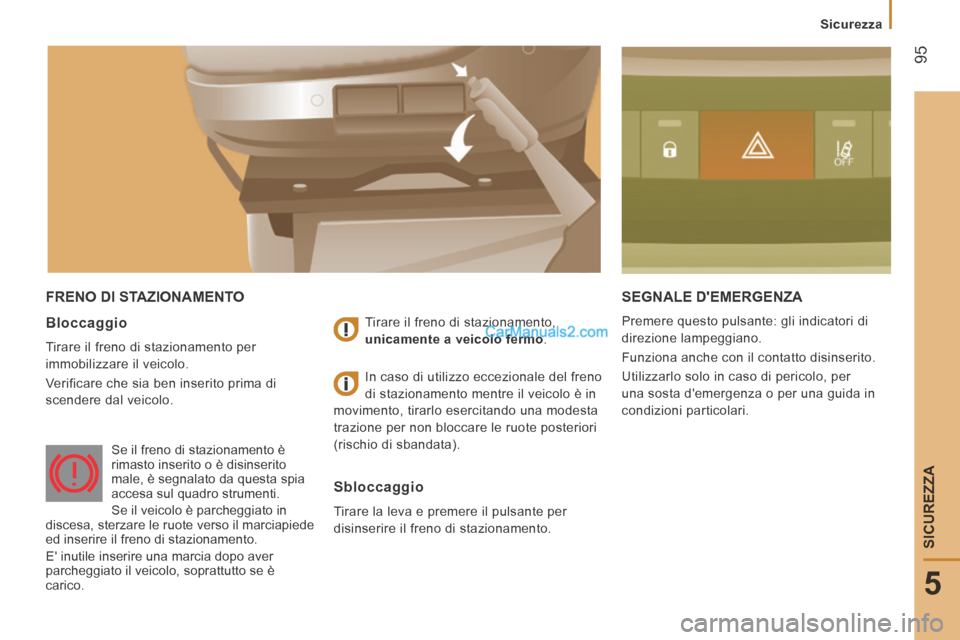

95
5
Sicurezza
SICUREZZA
FRENO DI STAZIONAMENTO SEGNALE D'EMERGENZA
Premere questo pulsante: gli indicatori di
direzione lampeggiano.
Funziona anche con il contatto disinserito.
Utilizzarlo solo in caso di pericolo, per
una sosta d'emergenza o per una guida in
condizioni particolari. Bloccaggio
Tirare il freno di stazionamento per
immobilizzare il veicolo.
Verificare che sia ben inserito prima di
scendere dal veicolo. Tirare il freno di stazionamento,
unicamente a veicolo fermo .
Sbloccaggio
Tirare la leva e premere il pulsante per
disinserire il freno di stazionamento. In caso di utilizzo eccezionale del freno
di stazionamento mentre il veicolo è in
movimento, tirarlo esercitando una modesta
trazione per non bloccare le ruote posteriori
(rischio di sbandata).
Se il freno di stazionamento è
rimasto inserito o è disinserito
male, è segnalato da questa spia
accesa sul quadro strumenti.
Se il veicolo è parcheggiato in
discesa, sterzare le ruote verso il marciapiede
ed inserire il freno di stazionamento.
E' inutile inserire una marcia dopo aver
parcheggiato il veicolo, soprattutto se è
carico.

96
Sicurezza

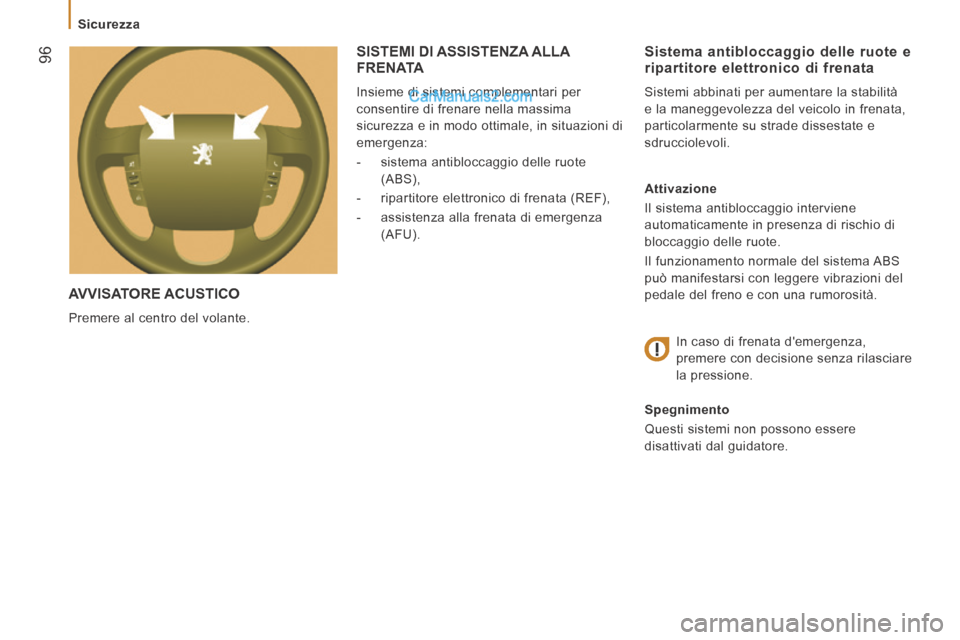

AVVISATORE ACUSTICO
Premere al centro del volante.
Sistema antibloccaggio delle ruote e ripartitore elettronico di frenata
Sistemi abbinati per aumentare la stabilità
e la maneggevolezza del veicolo in frenata,
particolarmente su strade dissestate e
sdrucciolevoli.
Attivazione
Il sistema antibloccaggio interviene
automaticamente in presenza di rischio di
bloccaggio delle ruote.
Il funzionamento normale del sistema ABS
può manifestarsi con leggere vibrazioni del
pedale del freno e con una rumorosità.
In caso di frenata d'emergenza,
premere con decisione senza rilasciare
la pressione.
Spegnimento
Questi sistemi non possono essere
disattivati dal guidatore.
SISTEMI DI ASSISTENZA ALLA FRENATA
Insieme di sistemi complementari per
consentire di frenare nella massima
sicurezza e in modo ottimale, in situazioni di
emergenza:
- sistema antibloccaggio delle ruote (ABS),
- ripartitore elettronico di frenata (REF),
- assistenza alla frenata di emergenza (AFU).

97
5
Sicurezza
SICUREZZA

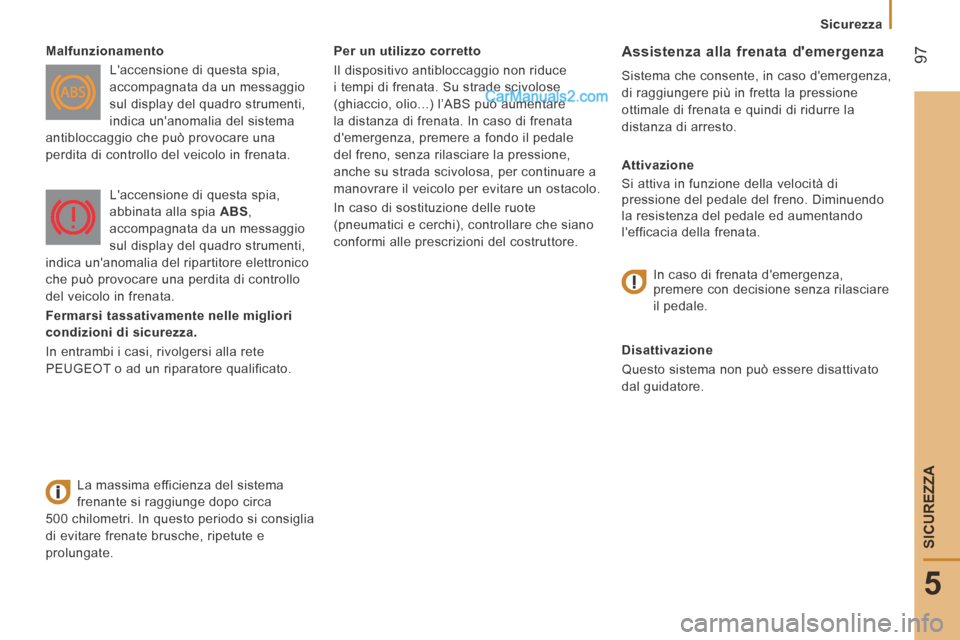

Per un utilizzo corretto
Il dispositivo antibloccaggio non riduce
i tempi di frenata. Su strade scivolose
(ghiaccio, olio...) l’ABS può aumentare
la distanza di frenata. In caso di frenata
d'emergenza, premere a fondo il pedale
del freno, senza rilasciare la pressione,
anche su strada scivolosa, per continuare a
manovrare il veicolo per evitare un ostacolo.
In caso di sostituzione delle ruote
(pneumatici e cerchi), controllare che siano
conformi alle prescrizioni del costruttore. Assistenza alla frenata d'emergenza
Sistema che consente, in caso d'emergenza,
di raggiungere più in fretta la pressione
ottimale di frenata e quindi di ridurre la
distanza di arresto.
Attivazione
Si attiva in funzione della velocità di
pressione del pedale del freno. Diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Disattivazione
Questo sistema non può essere disattivato
dal guidatore.
Malfunzionamento
L'accensione di questa spia,
accompagnata da un messaggio
sul display del quadro strumenti,
indica un'anomalia del sistema
antibloccaggio che può provocare una
perdita di controllo del veicolo in frenata.
La massima efficienza del sistema
frenante si raggiunge dopo circa
500 chilometri. In questo periodo si consiglia
di evitare frenate brusche, ripetute e
prolungate. L'accensione di questa spia,
abbinata alla spia
ABS ,
accompagnata da un messaggio
sul display del quadro strumenti,
indica un'anomalia del ripartitore elettronico
che può provocare una perdita di controllo
del veicolo in frenata.
Fermarsi tassativamente nelle migliori
condizioni di sicurezza.
In entrambi i casi, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. In caso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.

98

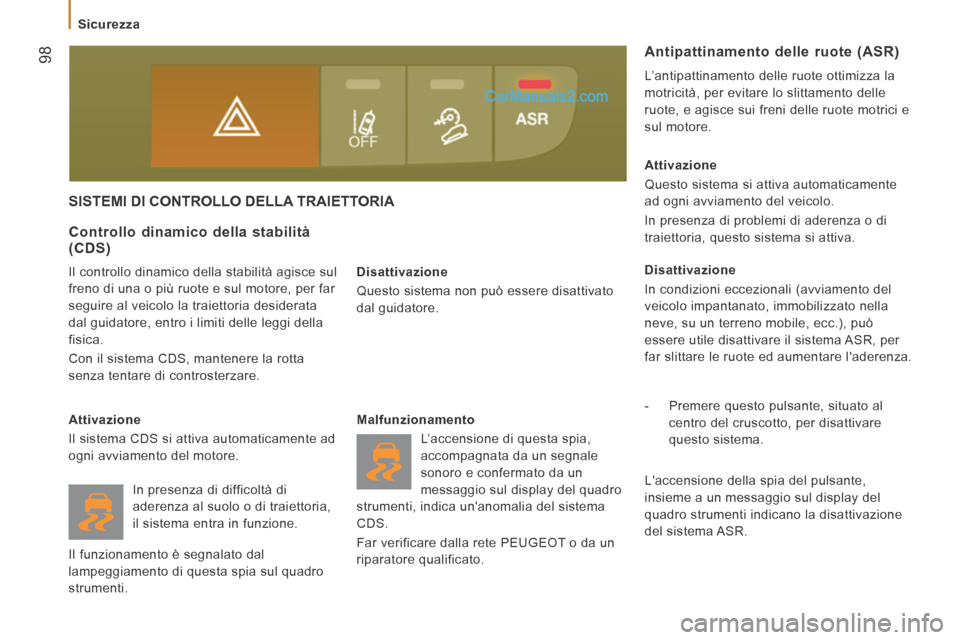

Sicurezza
SISTEMI DI CONTROLLO DELLA TRAIETTORIA
Disattivazione
Questo sistema non può essere disattivato
dal guidatore.
Controllo dinamico della stabilità (CDS)
Il controllo dinamico della stabilità agisce sul
freno di una o più ruote e sul motore, per far
seguire al veicolo la traiettoria desiderata
dal guidatore, entro i limiti delle leggi della
fisica.
Con il sistema CDS, mantenere la rotta
senza tentare di controsterzare.
Attivazione
Il sistema CDS si attiva automaticamente ad
ogni avviamento del motore. Malfunzionamento
L’accensione di questa spia,
accompagnata da un segnale
sonoro e confermato da un
messaggio sul display del quadro
strumenti, indica un'anomalia del sistema
CDS.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato. Attivazione
Questo sistema si attiva automaticamente
ad ogni avviamento del veicolo.
In presenza di problemi di aderenza o di
traiettoria, questo sistema si attiva.
Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella
neve, su un terreno mobile, ecc.), può
essere utile disattivare il sistema ASR, per
far slittare le ruote ed aumentare l'aderenza.
- Premere questo pulsante, situato al
centro del cruscotto, per disattivare
questo sistema.
Antipattinamento delle ruote (ASR)
L’antipattinamento delle ruote ottimizza la
motricità, per evitare lo slittamento delle
ruote, e agisce sui freni delle ruote motrici e
sul motore.
L'accensione della spia del pulsante,
insieme a un messaggio sul display del
quadro strumenti indicano la disattivazione
del sistema ASR.
In presenza di difficoltà di
aderenza al suolo o di traiettoria,
il sistema entra in funzione.
Il funzionamento è segnalato dal
lampeggiamento di questa spia sul quadro
strumenti.
