In caso di lavaggio ad alta pressione
su sporco persistente, non insistere
sui fari, sui fanali e sul loro contorno, onde
evitare di danneggiarne la vernice e le
guarnizioni di tenuta.
SoStItuzIone dI unA LAMPA d A
t

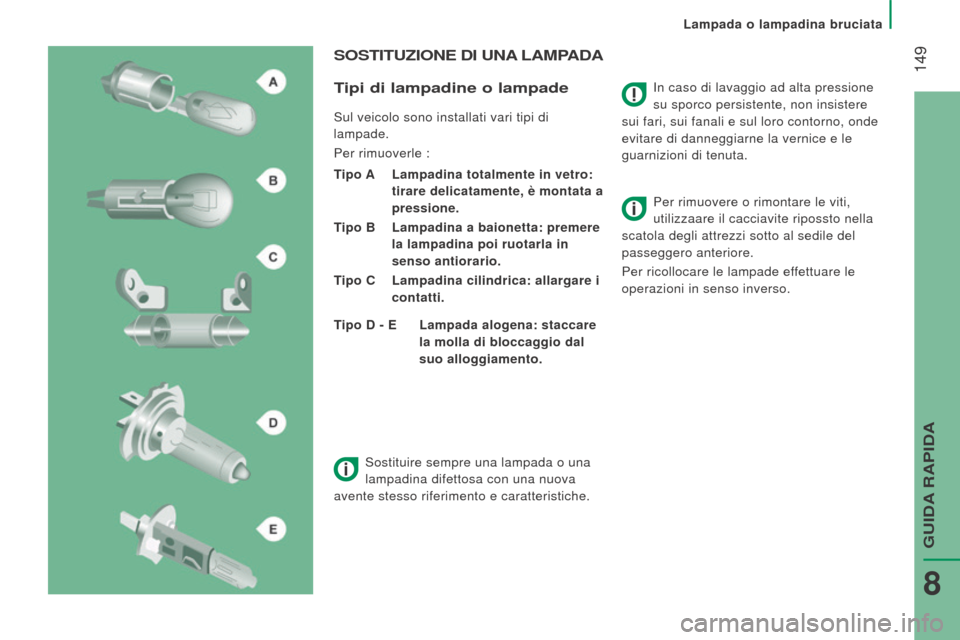

ipi di lampadine o lampade
Sul veicolo sono installati vari tipi di
lampade.
Per rimuoverle :
tipo

A
Lampadina totalmente in vetro:

tirare delicatamente, è montata a
pressione.
tipo B


Lampadina a baionetta: premere

la lampadina poi ruotarla in
senso antiorario.
tipo C


Lampadina cilindrica: allargare i

contatti. Per rimuovere o rimontare le viti,
utilizzaare il cacciavite ripossto nella
scatola degli attrezzi sotto al sedile del
passeggero anteriore.
Per ricollocare le lampade effettuare le
operazioni in senso inverso.
tipo

d - e
Lampada alogena: staccare

la molla di bloccaggio dal
suo alloggiamento.
Sostituire sempre una lampada o una
lampadina difettosa con una nuova
avente stesso riferimento e caratteristiche.
Lampada o lampadina bruciata
GUIDA RAPIDA
8

150
boxer_it_Chap08_Aide-Rapide_ed01-2015
1 - Fari abbaglianti
tipo
d , H7 - 55W
-

Rimuovere il coperchio tirando la

linguetta in gomma.
-

Scollegare il connettore elettrico.
-


Staccare la molla di bloccaggio

premendo la pinzetta centrale.
-

Sostituire la lampada avendo cura di far

corrispondere la parte metallica con le
scanalature presenti sul faro. 2
- Fari anabbaglianti
tipo

d , H7 - 55 W
-
Rimuovere il coperchio tirando la

linguetta in gomma.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio
premendo la pinzetta centrale.
-

Sostituire la lampada avendo cura di far

corrispondere la parte metallica con le
scanalature presenti sul faro.

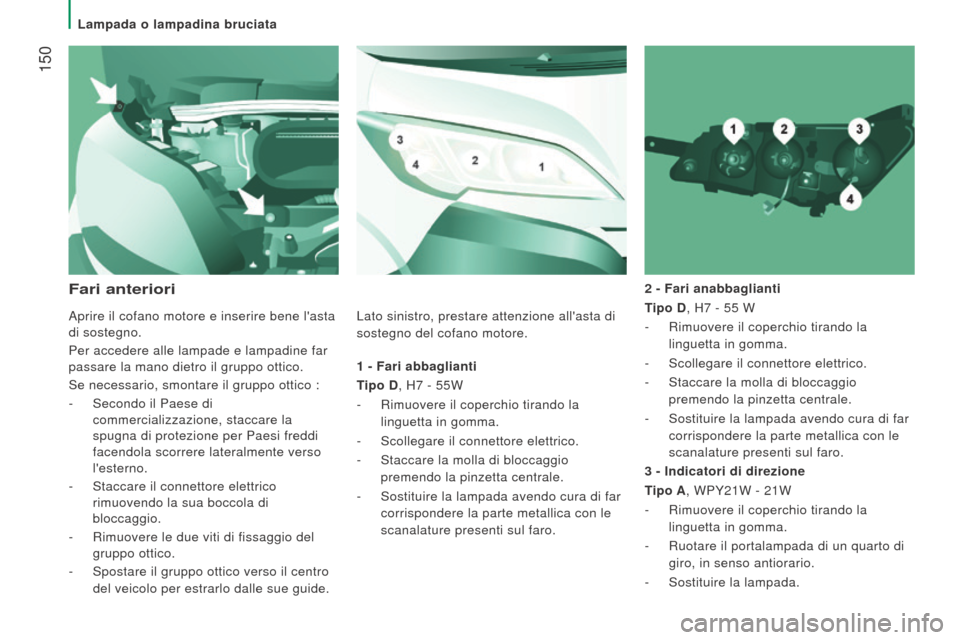

Fari anteriori
3 - Indicatori di direzione
tipo A

, WPY21W - 21W
-

Rimuovere il coperchio tirando la

linguetta in gomma.
-

Ruotare il portalampada di un quarto di

giro, in senso antiorario.
-

Sostituire la lampada.
Aprire il cofano motore e inserire bene l'asta


di sostegno.
Per accedere alle lampade e lampadine far
passare la mano dietro il gruppo ottico.
Se necessario, smontare il gruppo ottico :
-

Secondo il Paese di


commercializzazione, staccare la
spugna di protezione per Paesi freddi
facendola scorrere lateralmente verso
l'esterno.
-
Staccare il connettore elettrico

rimuovendo la sua boccola di
bloccaggio.
-

Rimuovere le due viti di fissaggio del


gruppo ottico.
-

Spostare il gruppo ottico verso il centro


del veicolo per estrarlo dalle sue guide. Lato sinistro, prestare attenzione all'asta di
sostegno del cofano motore.
Lampada o lampadina bruciata

151
boxer_it_Chap08_Aide-Rapide_ed01-2015
La sostituzione della lampade alogene
deve avvenire a faro spento da
qualche minuto (rischio di gravi ustioni). Non
toccare direttamente la lampada con le dita,
utilizzare un panno che non lasci peli.
Al termine di ogni operazione, controllare il
corretto funzionamento dei fari.
5

- Fari fendinebbia
tipo

e
, H1

- 55W
-

Sterzare completamente la ruota verso


l'interno.
-

T

ogliere la vite situata nel passaruota.
-

Rimuovere lo sportellino di protezione.
Fari diurni a Led
Questi diodi elettroluminescenti (LED)
fungono sia da fari diurni che da luci di
posizione.
Se il veicolo è equipaggiato di fari diurni a

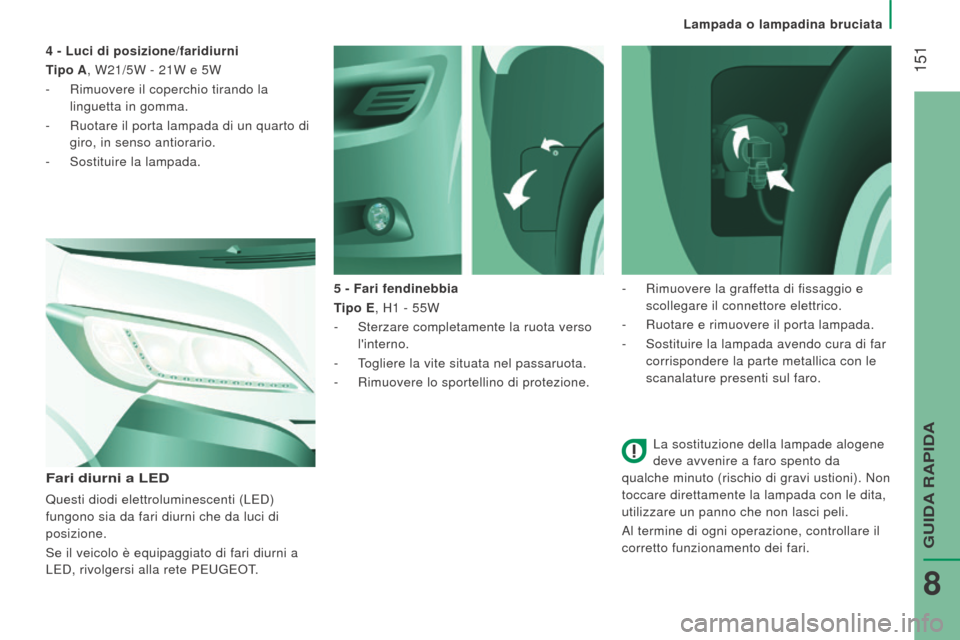

LED, rivolgersi alla rete PEUGEOT. 4 - Luci di posizione/faridiurni
tipo A

, W21/5W - 21W e 5W
-
Rimuovere il coperchio tirando la

linguetta in gomma.
-
Ruotare il porta lampada di un quarto di

giro, in senso antiorario.
-
Sostituire la lampada.
-

Rimuovere la graf
fetta di fissaggio e
scollegare il connettore elettrico.
-
Ruotare e rimuovere il porta lampada.
-

Sostituire la lampada avendo cura di far

corrispondere la parte metallica con le
scanalature presenti sul faro.
Lampada o lampadina bruciata
GUIDA RAPIDA
8

152
boxer_it_Chap08_Aide-Rapide_ed01-2015
Plafoniere
tipo C, 12V10W - 10W
-
Premere sui punti indicati dalle frecce,

poi rimuovere la plafoniera.
-

Aprire lo sportellino di protezione.
-


Sostituire la lampadina allargando i due

contatti.
-

V
erificare che le lampadine nuove siano
ben bloccate tra i due contatti.
-

Chiudere lo sportellino di protezione.
-


Fissare la plafoniera nel suo

alloggiamento ed assicurarsi che sia
correttamente bloccata.
Luci di posizione laterali
tipo A, W5W - 5W
-
Se il veicolo ne è equipaggiato

(dimensioni L4), togliere le due viti di
fissaggio.
-

T
irare il portalampada per liberarlo dai
pernetti di fissaggio.
-

T
irare la lampadina e sostituirla.
Indicatori di direzione laterali
tipo A , W16WF - 16W
-
Spostare lo specchietto del retrovisore

per accedere alle viti.
-

T
ogliere le due viti di fissaggio.
-

T
irare il portalampada per liberare i
pernetti.
-

T
irare la lampadina e sostituirla. Anteriore / Posteriore
Lampada o lampadina bruciata

153
boxer_it_Chap08_Aide-Rapide_ed01-2015
Fanali posteriori
Effettuare le operazioni in senso inverso per
la collocazione di ogni lampada.
1.
Luci di stop


t
ipo B,

P21W - 21W
2.

Luci di stop/di posizione


t
ipo B,

P21/5W - 21W e 5W
3.

Indicatori di direzione


t
ipo B,

PY21W - 21W
4.

Fanalini di retromarcia


t
ipo A,

W16W - 16W
5.

Faro fendinebbia



tipo A,
W16W - 16W -

Individuare la lampadina difettosa e

aprire le porte posteriori.
-
Smontare lo sportellino d'accesso

corrispondente rimuovendo le sei viti di
fissaggio (furgone) oppure
Smontare lo sportellino d'accesso


corrispondente tirando la maniglia per
sganciarla (combi).
-

Scollegare il connettore elettrico

premendo la linguetta centrale.
-

Rimuovere i due dadi di fissaggio dal

blocco trasparente.
-

Dall'esterno, tirare il blocco trasparente.-


Rimuovere le sei viti di fissaggio del

portalampada.
-
Spostare la tre linguette di tenuta

ed estrarre il portalampada dal suo
alloggiamento.
- Sostituire la lampada.
Per maggiori informazioni sulle
lampadine, consultare la tabella "Tipi di
lampadine o lampade".
Lampada o lampadina bruciata
GUIDA RAPIDA
8

154
boxer_it_Chap08_Aide-Rapide_ed01-2015
terza luce di stop
tipo A, W5W - 5W (x 4)
-
T
ogliere le due viti di fissaggio del
fanalino.
-

Rimuovere il fanalino tirandolo a sè.
Illuminazioni della targa
tipo C, C5W - 5W
-
Premere sul punto indicato dalla freccia,

poi rimuovere la plastica trasparente.
-

Rimuovere la lampadina bruciata

allargando i due contatti.
-

Una volta sostituita la lampadina,

accertarsi che la lampadina nuova sia
ben bloccata tra i due contatti.
-

Riposizionare la plastica trasparente

premendola per bloccarla. -

Rimuovere il portalampada stringendo le

due linguette verso l'interno.
- Rimuovere la lampadina bruciata
tirandola.
-

Sostituire la lampadina.
Lampada o lampadina bruciata

155
boxer_it_Chap08_Aide-Rapide_ed01-2015
SoStItuzIone dI unA SPA zzo LA
de L
ter
GIC r IS t
ALL
o
I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed ai
getti del lavacristallo.Sostituzione di una spazzola
anteriore
Alzare il braccio.
Sganciare la spazzola premendo il pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio.
Controllare che i getti del lavacristallo o
del lavafari non siano ostruiti.
Spazzola tergicristallo consumata
GUIDA RAPIDA
8

156
boxer_it_Chap08_Aide-Rapide_ed01-2015
Parcheggio del veicolo
Parcheggiare possibilmente il veicolo su
terreno piano, stabile e non scivoloso.
Inserire il freno di stazionamento, disinserire
il contatto e inserire la prima marcia.
Indossare il giubbino di sicurezza e
posizionare il triangolo di presegnalazione.
Assicurarsi tassativamente che gli occupanti
siano scesi dal veicolo e si trovino in una
zona che garantisca la loro sicurezza.
Attrezzi
Sono collocati in una scatola situata sotto al
sedile del passeggero anteriore.
-
Ruotare il pulsante di un quarto di giro

poi estrarre la scatola.
-

Dopo l'utilizzo, premere il pulsante

e ruotare di un quarto di giro per
richiudere la scatola.
A.

Boccola allungata.
B.

Barra.
C.
Cric.
d

.
Manovella di smontaggio ruote.
e

.
Cacciavite (maniglia e terminali).
F.
Anello amovibile per il traino.
SoStItuzIone dI unA ruotASospensione pneumatica
Se il veicolo ne è equipaggiato, occorre
preventivamente attivare la modalità di
sollevamento del veicolo.
Premere simultaneamente questi due
comandi per almeno 5
secondi, le spie si
accendono fisse.
Dopo la sostituzione della ruota e con una
velocità superiore a 5
km/h, questa modalità
si disattiva automaticamente.
Il cric e l'insieme dell'attrezzatura sono
specifici per il veicolo, e non devono
essere utilizzati per scopi diversi.
Non sostare mai sotto ad un veicolo
sollevato da un cric (utilizzare un supporto).
Ruota forata

157
boxer_it_Chap08_Aide-Rapide_ed01-2015
● Per le versioni con cerchi in lega,
togliere le tre viti di fissaggio I della
pinza J.
●

Rimuovere l'insieme della parte interna

del cerchio in lega.
ruota di scorta
La vite di fissaggio della ruota di scorta è
collocata sotto al paraurti posteriore, lato
destro.
-

Collocare la vite con la boccola

allungata A, la chiave smonta ruota
d
e
la barra

B sulla vite di tenuta.
-

Ruotare l'insieme in senso antiorario per

far scendere la ruota.
-

Ruotare fino al punto di bloccaggio,

segnalato dall'indurimento della
manovra di rotazione.
-

Dopo aver srotolato completamente il

cavo, estrarre la ruota di scorta da sotto
al veicolo. ●
Per le versioni con cerchi in lamiera,
svitare la maniglia G .
●

Rimuovere il supporto
H dalla parte
esterna del cerchio in lamiera.
-

Liberare la ruota di scorta e riporla

vicino alla ruota da sostituire.
-

Posizionare uno spessore, se possibile,

sotto alla ruota diagonalmente opposta
a quella da sostituire.
Ruota forata
GUIDA RAPIDA
8

158
boxer_it_Chap08_Aide-Rapide_ed01-2015
- Aprire il cric con la chiave smonta ruota d e
con la barra B fino a quando la ruota arriva
a qualche centimetro da terra.
-

Svitare completamente i bulloni e

rimuovere la ruota da riparare.
-
Posizionare il cric
C
in uno dei quattro
alloggiamenti previsti nel sottoscocca in
prossimità delle ruote.
Se il veicolo dispone di un predellino a
scomparsa, il cric deve essere posizionato a 45°.
Smontaggio della ruota da riparare
- Staccare il copricerchio (secondo la
versione) facendo leva con il cacciavite e
.
-


Sbloccare i bulloni con la manovella di

smontaggio ruote
d
e con la barra
B.
Ruota forata
