Page 21 of 232

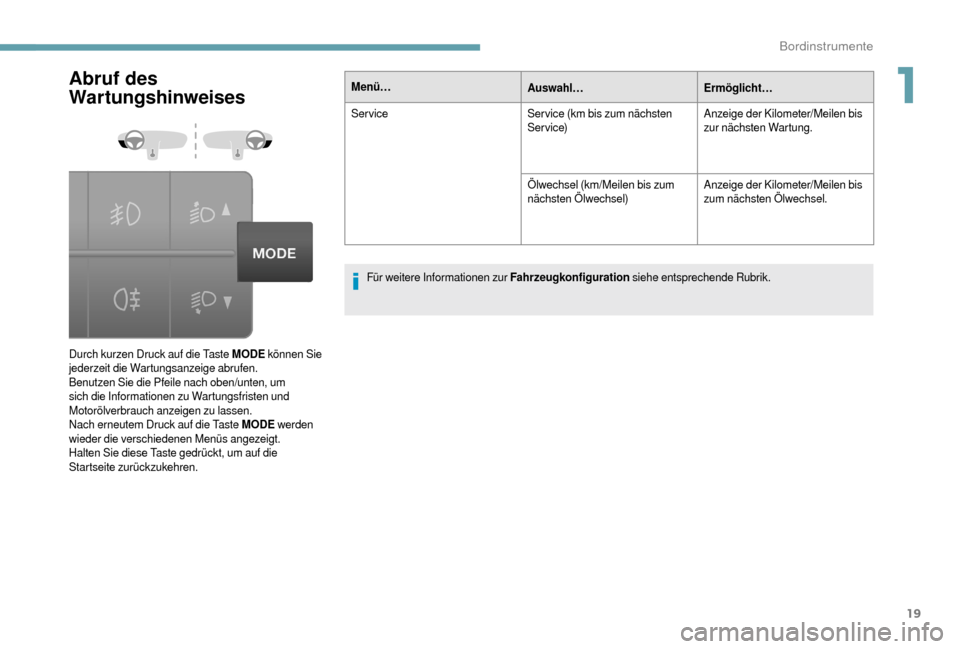

19
Abruf des
Wartungshinweises
Durch kurzen Druck auf die Taste MODE können Sie
jederzeit die Wartungsanzeige abrufen.
Benutzen Sie die Pfeile nach oben/unten, um
sich die Informationen zu Wartungsfristen und
Motorölverbrauch anzeigen zu lassen.
Nach erneutem Druck auf die Taste MODE werden
wieder die verschiedenen Menüs angezeigt.
Halten Sie diese Taste gedrückt, um auf die
Startseite zurückzukehren. Menü…
Auswahl…Ermöglicht…
Service Ser vice (km bis zum nächsten
Service)Anzeige der Kilometer/Meilen bis
zur nächsten Wartung.
Ölwechsel (km/Meilen bis zum
nächsten Ölwechsel) Anzeige der Kilometer/Meilen bis
zum nächsten Ölwechsel.
Für weitere Informationen zur Fahrzeugkonfiguration siehe entsprechende Rubrik.
1
Bordinstrumente
Page 22 of 232

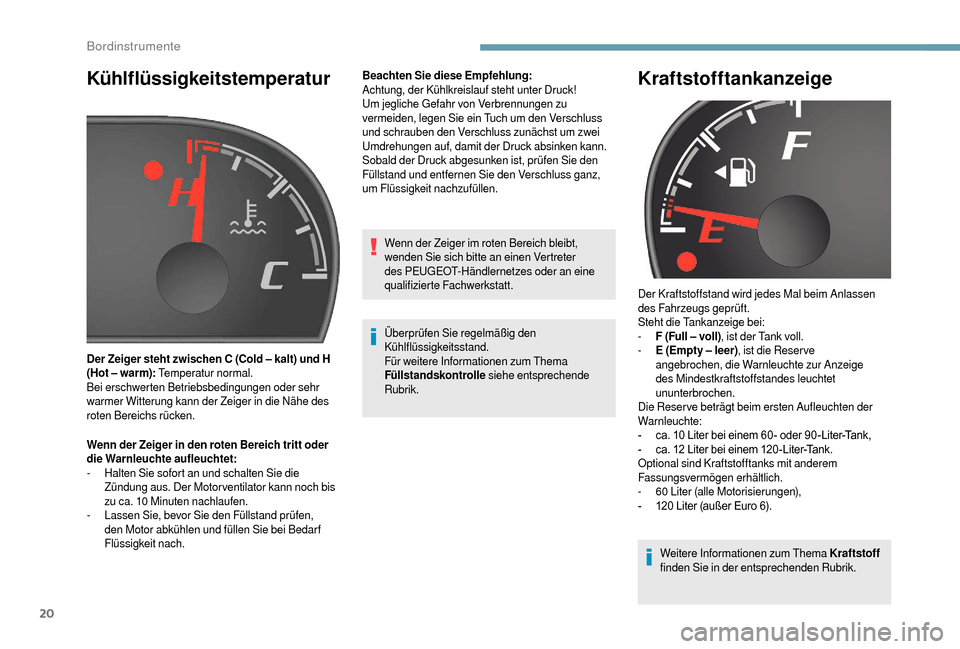

20
Kühlflüssigkeitstemperatur
Wenn der Zeiger in den roten Bereich tritt oder
die Warnleuchte aufleuchtet:
-
H
alten Sie sofort an und schalten Sie die
Zündung aus. Der Motor ventilator kann noch bis
zu ca. 10
Minuten nachlaufen.
-
L
assen Sie, bevor Sie den Füllstand prüfen,
den Motor abkühlen und füllen Sie bei Bedar f
Flüssigkeit nach. Beachten Sie diese Empfehlung:
Achtung, der Kühlkreislauf steht unter Druck!
Um jegliche Gefahr von Verbrennungen zu
vermeiden, legen Sie ein Tuch um den Verschluss
und schrauben den Verschluss zunächst um zwei
Umdrehungen auf, damit der Druck absinken kann.
Sobald der Druck abgesunken ist, prüfen Sie den
Füllstand und entfernen Sie den Verschluss ganz,
um Flüssigkeit nachzufüllen.
Der Zeiger steht zwischen C (Cold – kalt) und H
(Hot – warm): Temperatur normal.
Bei erschwerten Betriebsbedingungen oder sehr
warmer Witterung kann der Zeiger in die Nähe des
roten Bereichs rücken. Wenn der Zeiger im roten Bereich bleibt,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Für weitere Informationen zum Thema
Füllstandskontrolle
siehe entsprechende
Rubrik.
Kraftstofftankanzeige
Der Kraftstoffstand wird jedes Mal beim Anlassen
des Fahrzeugs geprüft.
Steht die Tankanzeige bei:
-
F (
Full – voll) , ist der Tank voll.
-
E (
Empty – leer) , ist die Reser ve
angebrochen, die Warnleuchte zur Anzeige
des Mindestkraftstoffstandes leuchtet
ununterbrochen.
Die Reserve beträgt beim ersten Aufleuchten der
Warnleuchte:
- ca.
10 Liter bei einem 60 - oder 90 -Liter-Tank,
- ca.
12 Liter bei einem 120 -Liter-Tank.
Optional sind Kraftstofftanks mit anderem
Fassungsvermögen erhältlich.
-
6
0 Liter (alle Motorisierungen),
- 120
Liter (außer Euro 6).
Weitere Informationen zum Thema Kraftstoff
finden Sie in der entsprechenden Rubrik.
Bordinstrumente
Page 23 of 232
21

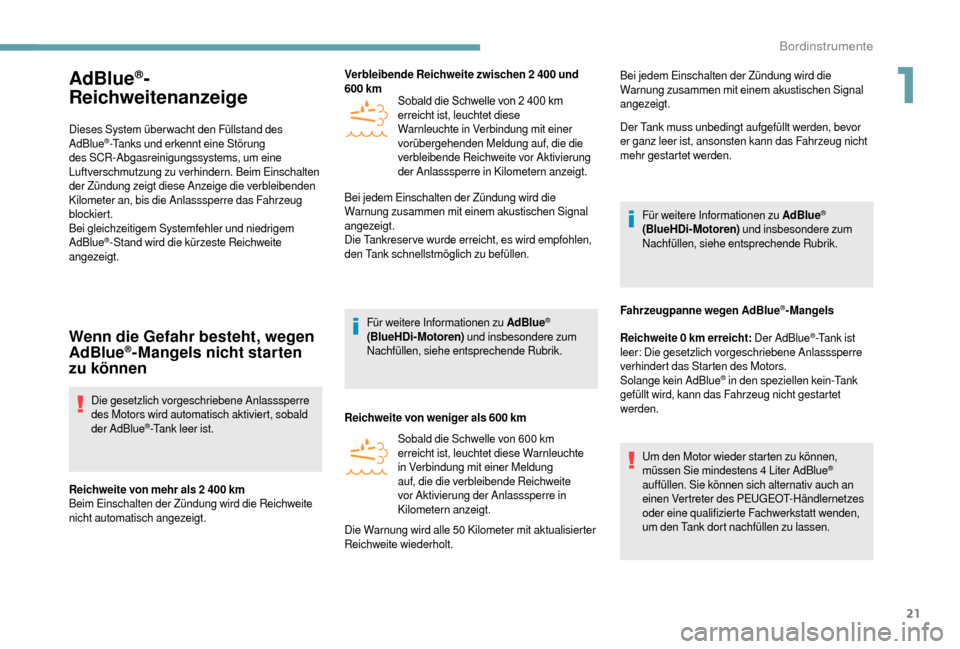

AdBlue®
R
eichweitenanzeige
Dieses System über wacht den Füllstand des
AdBlue®-Tanks und erkennt eine Störung
des SCR-Abgasreinigungssystems, um eine
Luftverschmutzung zu verhindern. Beim Einschalten
der Zündung zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das Fahrzeug
blockiert.
Bei gleichzeitigem Systemfehler und niedrigem
AdBlue
®-Stand wird die kürzeste Reichweite
angezeigt.
Wenn die Gefahr besteht, wegen
AdBlue®Mangels nicht starten
zu können
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktiviert, sobald
der AdBlue
®-Tank leer ist.
Reichweite von mehr als 2 400 km
Beim Einschalten der Zündung wird die Reichweite
nicht automatisch angezeigt. Verbleibende Reichweite zwischen 2
400
und
600 km
Sobald die Schwelle von 2 400 km
e
rreicht ist, leuchtet diese
Warnleuchte in Verbindung mit einer
vorübergehenden Meldung auf, die die
verbleibende Reichweite vor Aktivierung
der Anlasssperre in Kilometern anzeigt.
Bei jedem Einschalten der Zündung wird die
Warnung zusammen mit einem akustischen Signal
angezeigt.
Die Tankreser ve wurde erreicht, es wird empfohlen,
den Tank schnellstmöglich zu befüllen.
Für weitere Informationen zu AdBlue
®
(BlueHDiM
otoren) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Reichweite von weniger als 600
km
Sobald die Schwelle von 600
km
erreicht ist, leuchtet diese Warnleuchte
in Verbindung mit einer Meldung
auf, die die verbleibende Reichweite
vor Aktivierung der Anlasssperre in
Kilometern anzeigt. Bei jedem Einschalten der Zündung wird die
Warnung zusammen mit einem akustischen Signal
angezeigt.
Der Tank muss unbedingt aufgefüllt werden, bevor
er ganz leer ist, ansonsten kann das Fahrzeug nicht
mehr gestartet werden.
Für weitere Informationen zu AdBlue
®
(BlueHDiM
otoren) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Fahrzeugpanne wegen AdBlue
®Mangels
Reichweite 0
km erreicht: Der AdBlue
®-Ta n k i s t
leer: Die gesetzlich vorgeschriebene Anlasssperre
verhindert das Starten des Motors.
Solange kein AdBlue
® in den speziellen kein-Tank
gefüllt wird, kann das Fahrzeug nicht gestartet
werden.
Um den Motor wieder starten zu können,
müssen Sie mindestens 4
Liter AdBlue
®
auffüllen. Sie können sich alternativ auch an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden,
um den Tank dort nachfüllen zu lassen.
Die Warnung wird alle 50
Kilometer mit aktualisierter
Reichweite wiederholt.
1
Bordinstrumente
Page 24 of 232

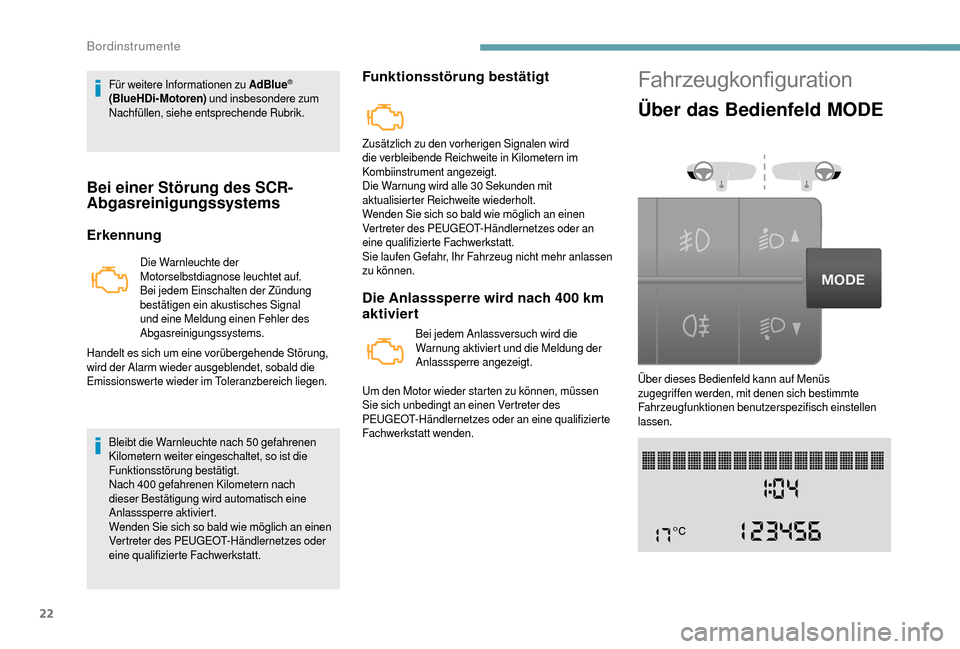

22
Für weitere Informationen zu AdBlue®
(BlueHDiM
otoren) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Bei einer Störung des SCRA bgasreinigungssystems
Erkennung
Die Warnleuchte der
Motorselbstdiagnose leuchtet auf.
Bei jedem Einschalten der Zündung
bestätigen ein akustisches Signal
und eine Meldung einen Fehler des
Abgasreinigungssystems.
Handelt es sich um eine vorübergehende Störung,
wird der Alarm wieder ausgeblendet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Bleibt die Warnleuchte nach 50
gefahrenen
Kilometern weiter eingeschaltet, so ist die
Funktionsstörung bestätigt.
Nach 400
gefahrenen Kilometern nach
dieser Bestätigung wird automatisch eine
Anlasssperre aktiviert.
Wenden Sie sich so bald wie möglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt.
Funktionsstörung bestätigt
Zusätzlich zu den vorherigen Signalen wird
die verbleibende Reichweite in Kilometern im
Kombiinstrument angezeigt.
Die Warnung wird alle 30
Sekunden mit
aktualisierter Reichweite wiederholt.
Wenden Sie sich so bald wie möglich an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Sie laufen Gefahr, Ihr Fahrzeug nicht mehr anlassen
zu können.
Die Anlasssperre wird nach 400 km
a ktiviert
Bei jedem Anlassversuch wird die
Warnung aktiviert und die Meldung der
Anlasssperre angezeigt.
Um den Motor wieder starten zu können, müssen
Sie sich unbedingt an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt wenden.
Fahrzeugkonfiguration
Über das Bedienfeld MODE
Über dieses Bedienfeld kann auf Menüs
zugegriffen werden, mit denen sich bestimmte
Fahrzeugfunktionen benutzerspezifisch einstellen
lassen.
Bordinstrumente
Page 25 of 232

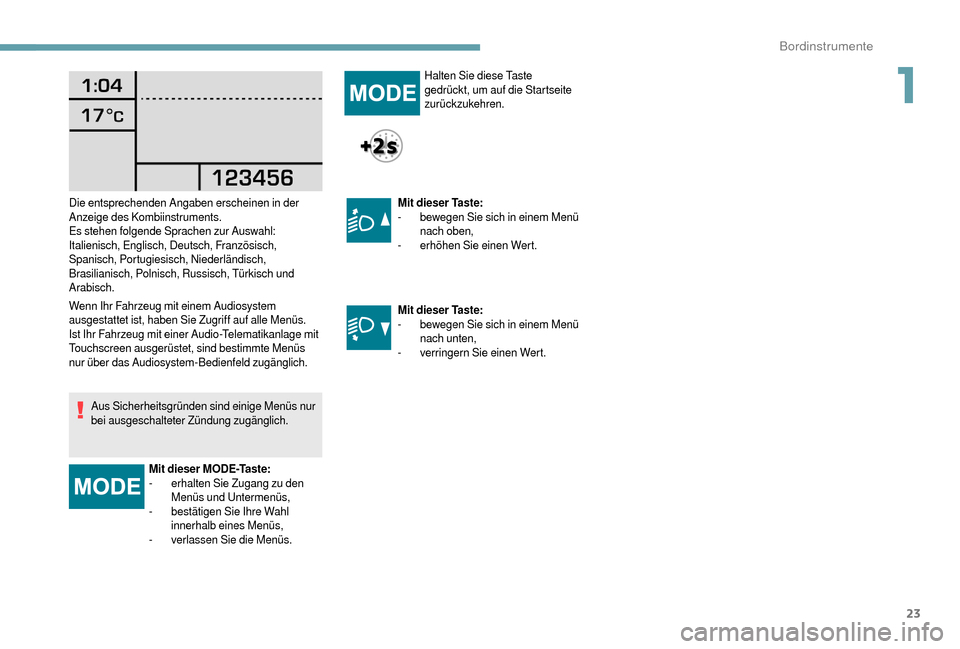

23
Wenn Ihr Fahrzeug mit einem Audiosystem
ausgestattet ist, haben Sie Zugriff auf alle Menüs.
Ist Ihr Fahrzeug mit einer Audio-Telematikanlage mit
Touchscreen ausgerüstet, sind bestimmte Menüs
nur über das Audiosystem-Bedienfeld zugänglich.Aus Sicherheitsgründen sind einige Menüs nur
bei ausgeschalteter Zündung zugänglich.
Die entsprechenden Angaben erscheinen in der
Anzeige des Kombiinstruments.
Es stehen folgende Sprachen zur Auswahl:
Italienisch, Englisch, Deutsch, Französisch,
Spanisch, Portugiesisch, Niederländisch,
Brasilianisch, Polnisch, Russisch, Türkisch und
Arabisch.
Mit dieser MODE
T
aste:
-
er
halten Sie Zugang zu den
Menüs und Untermenüs,
-
b
estätigen Sie Ihre Wahl
innerhalb eines Menüs,
-
v
erlassen Sie die Menüs. Halten Sie diese Taste
gedrückt, um auf die Startseite
zurückzukehren.
Mit dieser Taste:
-
b
ewegen Sie sich in einem Menü
nach oben,
-
er
höhen Sie einen Wert.
Mit dieser Taste:
-
b
ewegen Sie sich in einem Menü
nach unten,
-
v
erringern Sie einen Wert.
1
Bordinstrumente
Page 26 of 232

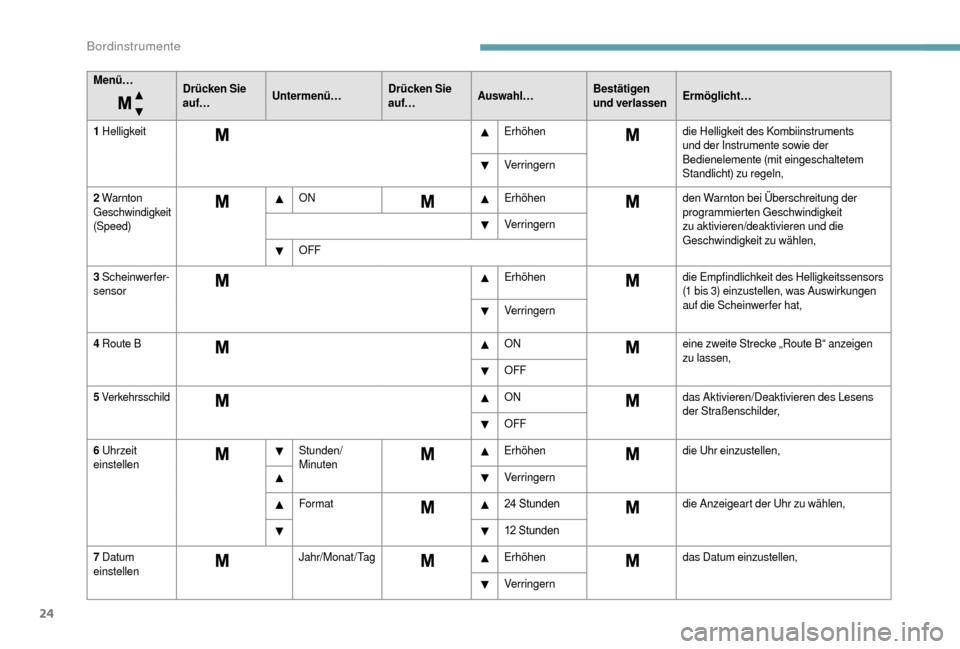

24
Menü…Drücken Sie
auf…Untermenü… Drücken Sie
auf…Auswahl… Bestätigen
und verlassenErmöglicht…
1
Helligkeit Erhöhendie Helligkeit des Kombiinstruments
und der Instrumente sowie der
Bedienelemente (mit eingeschaltetem
Standlicht) zu regeln,
Verringern
2
Warnton
Geschwindigkeit
(Speed)ON Erhöhenden Warnton bei Überschreitung der
programmierten Geschwindigkeit
zu aktivieren/deaktivieren und die
Geschwindigkeit zu wählen,
Verringern
OFF
3
Scheinwerfer
-sen
sor Erhöhen
die Empfindlichkeit des Helligkeitssensors
(1
bis 3) einzustellen, was Auswirkungen
auf die Scheinwerfer hat,
Verringern
4
Route B ONeine zweite Strecke „Route B“ anzeigen
zu lassen,
OFF
5 VerkehrsschildON das Aktivieren/Deaktivieren des Lesens
der Straßenschilder,
OFF
6
Uhrzeit
einstellen Stunden/
MinutenErhöhen
die Uhr einzustellen,
Verringern
Format 24
Stunden die Anzeigeart der Uhr zu wählen,
12
Stunden
7
D
atum
einstellen Jahr/Monat/Tag
Erhöhendas Datum einzustellen,
Verringern
Bordinstrumente
Page 27 of 232

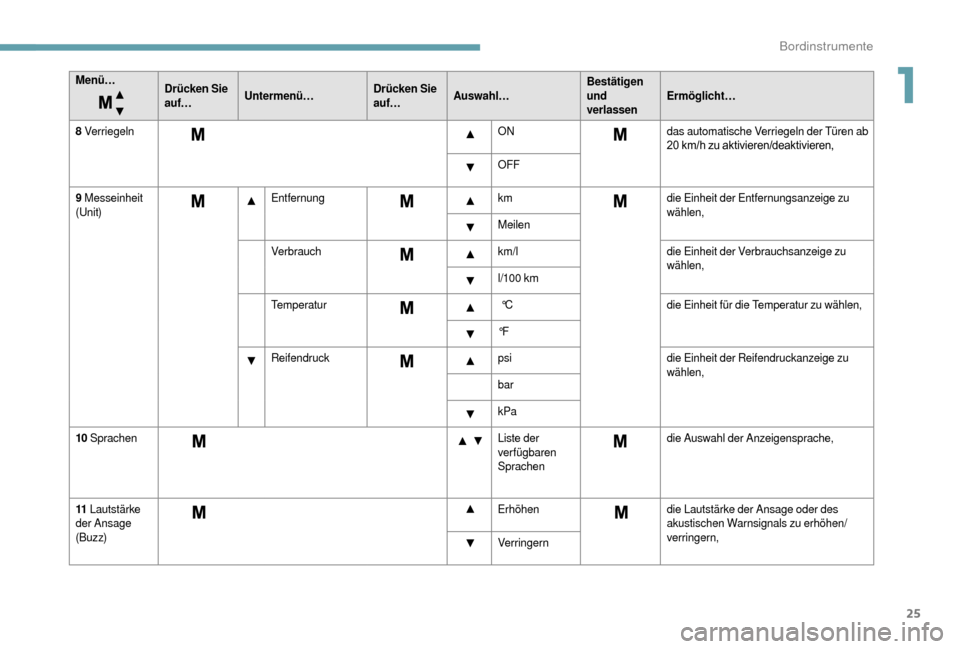

25
Menü…Drücken Sie
auf…Untermenü… Drücken Sie
auf…Auswahl… Bestätigen
und
verlassenErmöglicht…
8
Verriegeln ONdas automatische Verriegeln der Türen ab
20 k
m/h z u a ktivieren/deaktivieren,
OFF
9
Messeinheit
(Unit) Entfernung
kmdie Einheit der Entfernungsanzeige zu
wählen,
Meilen
Ver brauc h km/ldie Einheit der Verbrauchsanzeige zu
wählen,
l/10 0
km
Temperatur
°Cdie Einheit für die Temperatur zu wählen,
°F
Reifendruck psidie Einheit der Reifendruckanzeige zu
wählen,
bar
kPa
10
S
prachen Liste der
verfügbaren
Sprachendie Auswahl der Anzeigensprache,
11
La
utstärke
der Ansage
(Buz z) Erhöhen
die Lautstärke der Ansage oder des
akustischen Warnsignals zu erhöhen/
verringern,
Verringern
1
Bordinstrumente
Page 28 of 232

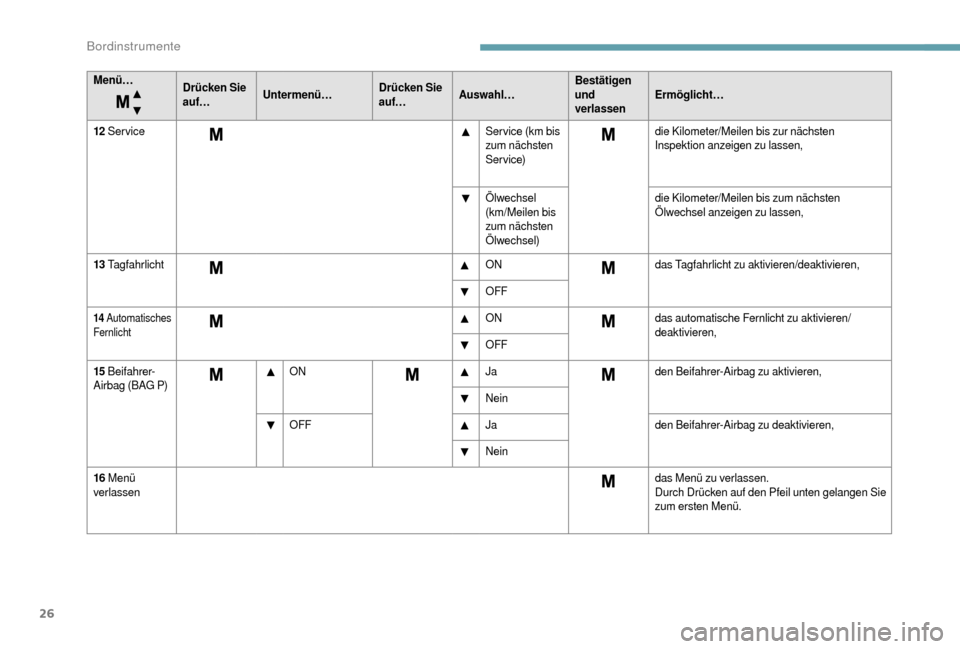

26
Menü…Drücken Sie
auf…Untermenü… Drücken Sie
auf…Auswahl… Bestätigen
und
verlassenErmöglicht…
12
Service Service (km bis
zum nächsten
Service)die Kilometer/Meilen bis zur nächsten
Inspektion anzeigen zu lassen,
Ölwechsel
(km/Meilen bis
zum nächsten
Ölwechsel) die Kilometer/Meilen bis zum nächsten
Ölwechsel anzeigen zu lassen,
13
Tagfahrlicht ONdas Tagfahrlicht zu aktivieren/deaktivieren,
OFF
14 Automatisches
FernlichtON das automatische Fernlicht zu aktivieren/
deaktivieren,
OFF
15
Beifahrer-
Airbag (BAG P) ON
Jaden Beifahrer-Airbag zu aktivieren,
Nein
OFF Jaden Beifahrer-Airbag zu deaktivieren,
Nein
16
Menü
verlassen das Menü zu verlassen.
Durch Drücken auf den Pfeil unten gelangen Sie
zum ersten Menü.
Bordinstrumente
Page 29 of 232
27
Verwendung des
Touchscreen
A
udiosystems
Das Audiosystem-Bedienfeld in der Mitte
des Armaturenbretts ermöglicht den Zugriff
auf bestimmte Menüs zur Personalisierung
verschiedener Funktionen.
Die entsprechenden Angaben werden auf dem
Touchscreen angezeigt.
Es
stehen 9 Sprachen zur Auswahl: Deutsch,
E
nglisch, Spanisch, Französisch, Italienisch,
Niederländisch, Polnisch, Portugiesisch und
Türkisch.
Aus Sicherheitsgründen sind einige Menüs nur bei
ausgeschalteter Zündung zugänglich.
Mit dieser Taste des Bedienfelds greifen
Sie auf das Menü „Einstellungen“ zu. Mit dieser Bildschirmtaste können Sie auf
die vorherige Menüebene wechseln oder
einen Wert erhöhen.
Mit dieser Bildschirmtaste können Sie auf
die untere Menüebene wechseln oder
einen Wert verringern.
Menü „
Einstellungen “
1.„ Anzeige“
2. „Sprachbefehle“
3. „Datum und Uhrzeit“
4. „Sicherheit/Hilfe“
5. „Scheinwerfer“
6. „Türen & Verriegelung“
7. „ Audio“
8. „Telefon/Bluetooth
®“
9. „Radio“
10. „Werkseinstellungen“ zur Wiederherstellung
der Voreinstellungen des Herstellers.
11. „Löschen pers. Daten“, um alle persönlichen
Daten im Zusammenhang mit Bluetooth
® in
der Audioanlage zu löschen.
Für weitere Informationen über Audio,
Telefon, Radio und Navigationssystem siehe
entsprechende Rubriken. Die Parameter der Untermenüs 4
, 5
und
6
hängen von den im Fahrzeug installierten
Geräten ab.
Funktionen im Untermenü „ Anzeige“:
-
W
ählen Sie „Sprache“ und dann die gewünschte
Sprache aus.
-
W
ählen Sie „Maßeinheit“ und legen Sie
die Einheit für Verbrauch (l/100 km, mpg),
Entfernungen (km, Meilen) und Temperatur
(°C, °F) fest.
-
W
ählen Sie „ Anzeige Route B“, um die Anzeige
der Strecke B am Bordcomputer ein- oder
auszuschalten (On, Off).
Funktionen im Untermenü „Sicherheit/Hilfe“:
-
W
ählen Sie „Parkview Camera“ und dann
„Rückfahrkamera“, um die Kamera ein- oder
auszuschalten (On, Off).
-
W
ählen Sie „Parkview Camera“ und dann
„Verzögerung Kamera“, um das Halten der
Anzeige für 10 Sekunden oder bis zu 18 km/h
(On, Off) zu aktivieren oder zu deaktivieren.
-
W
ählen Sie „Traffic Sign“ aus, um die
Verwendung zu aktivieren oder zu deaktivieren
(On, Of f ).
-
W
ählen Sie „Beifahrer-Airbag“, um den Airbag zu
aktivieren und zu deaktivieren (On, Off).
1
Bordinstrumente
Page 30 of 232

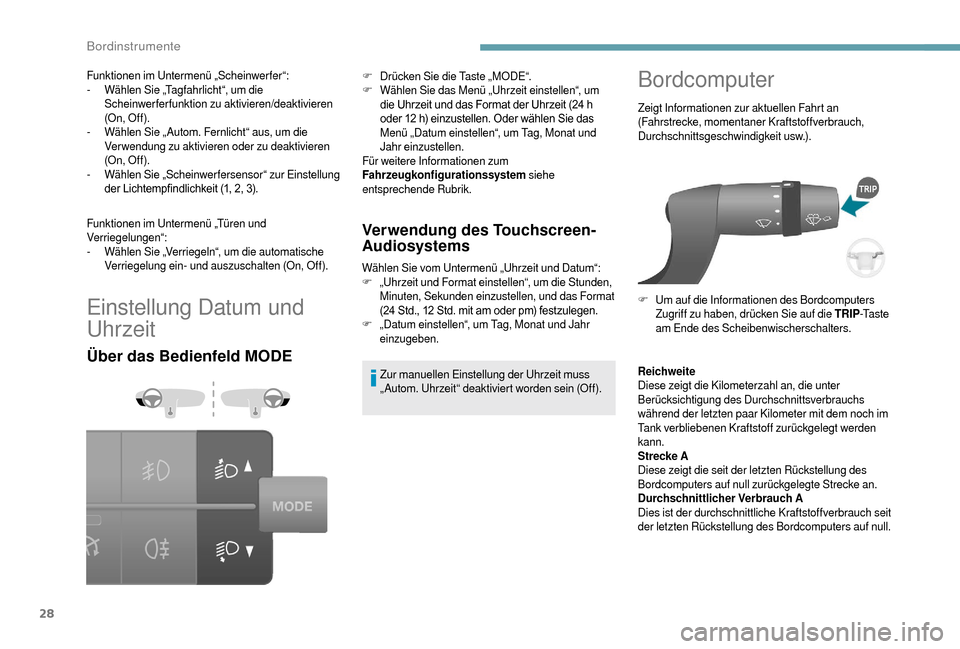

28
Einstellung Datum und
Uhrzeit
Über das Bedienfeld MODEVerwendung des Touchscreen
A
udiosystems
Wählen Sie vom Untermenü „Uhrzeit und Datum“:
F „
Uhrzeit und Format einstellen“, um die Stunden,
Minuten, Sekunden einzustellen, und das Format
(24
Std., 12 Std. mit am oder pm) festzulegen.
F
„
Datum einstellen“, um Tag, Monat und Jahr
einzugeben.
Zur manuellen Einstellung der Uhrzeit muss
„ Autom. Uhrzeit“ deaktiviert worden sein (Off).
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt an
(Fahrstrecke, momentaner Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
F
U
m auf die Informationen des Bordcomputers
Zugriff zu haben, drücken Sie auf die TRIP -Ta s t e
am Ende des Scheibenwischerschalters.
Funktionen im Untermenü „Scheinwerfer“:
-
W
ählen Sie „Tagfahrlicht“, um die
Scheinwerferfunktion zu aktivieren/deaktivieren
(On, Of f ).
-
W
ählen Sie „ Autom. Fernlicht“ aus, um die
Verwendung zu aktivieren oder zu deaktivieren
(On, Of f ).
-
W
ählen Sie „Scheinwerfersensor“ zur Einstellung
der
Lichtempfindlichkeit
(1,
2,
3).
Funktionen im Untermenü „Türen und
Verriegelungen“:
-
W
ählen Sie „Verriegeln“, um die automatische
Verriegelung ein- und auszuschalten (On, Off). F
D
rücken Sie die Taste „MODE“.
F
W
ählen Sie das Menü „Uhrzeit einstellen“, um
die
Uhrzeit
und
das
Format
der
Uhrzeit
(24
h o
der
12
h)
einzustellen.
Oder
wählen
Sie
das M
enü „Datum einstellen“, um Tag, Monat und
Jahr einzustellen.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem siehe
entsprechende Rubrik.
Reichweite
Diese zeigt die Kilometerzahl an, die unter
Berücksichtigung des Durchschnittsverbrauchs
während der letzten paar Kilometer mit dem noch im
Tank verbliebenen Kraftstoff zurückgelegt werden
kann.
Strecke A
Diese zeigt die seit der letzten Rückstellung des
Bordcomputers auf null zurückgelegte Strecke an.
Durchschnittlicher Verbrauch A
Dies ist der durchschnittliche Kraftstoffverbrauch seit
der letzten Rückstellung des Bordcomputers auf null.
Bordinstrumente
